При правильной укладке профнастила на крышу дома можно гарантированно избежать протечек во время дождей и весеннего таяния снега. По этому критерию можно судить о надежности кровли. Следует помнить, что любая конструкция крыши состоит из множества элементов. В список входят ендовы, фронтальные планки и конек. Однако, исходя из практики, самым рискованным в плане протечек элементом является печная труба.

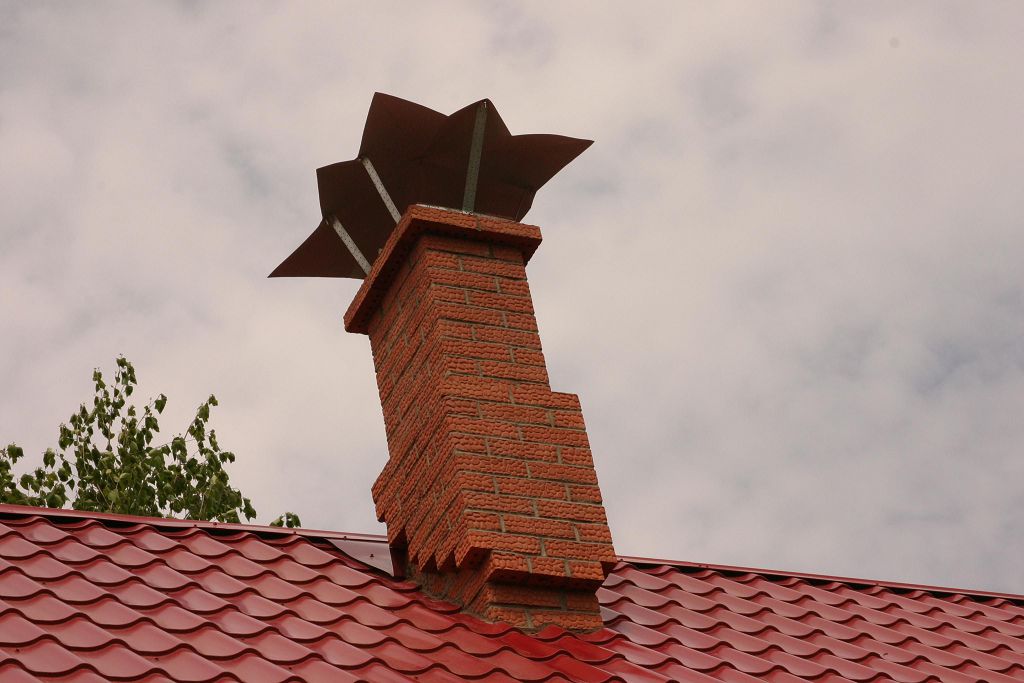

Несколько десятилетий назад печники справлялись с этой проблемой при помощи утолщения кирпичного дымохода. Однако такая работа требует определенных знаний и навыков, а современные конструкции все чаще возводят из металла. Обычно дымоходы выполняются с круглым сечением. Разобраться, как заделать трубу на крыше из профнастила, поможет простая инструкция.

Причины протечек

Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.

Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.

Если работы выполнены некачественно, возникает множество проблем:

Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.

Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.

Особенности монтажа

Что необходимо выполнить, чтобы в точках примыкания трубы к профнастилу не возникало протечек? Для этого требуется правильно загерметизировать стыки. Опытные монтажники отмечают, что при решении проблемы важно учесть и расположение дымохода. Чем ближе печная труба расположена к коньку, тем меньше воды попадает на ее стык с дымоходом. Риск протечек в этом случае снижается.

Кроме того, труба, установленная максимально высоко по скату, имеет наименьший участок, расположенный в зоне холодного воздуха. Это позволяет минимизировать образование конденсата, способствующего нарастанию сажи внутри дымохода. Кроме того, если в трубе постоянно образуется конденсат, стенки трубы подвергаются воздействию кислоты, разъедающего металл.

Следует отдельно рассмотреть разные конструкции печных труб, чтобы разобраться как оформить их стык с кровлей из профнастила.

Прямоугольные изделия

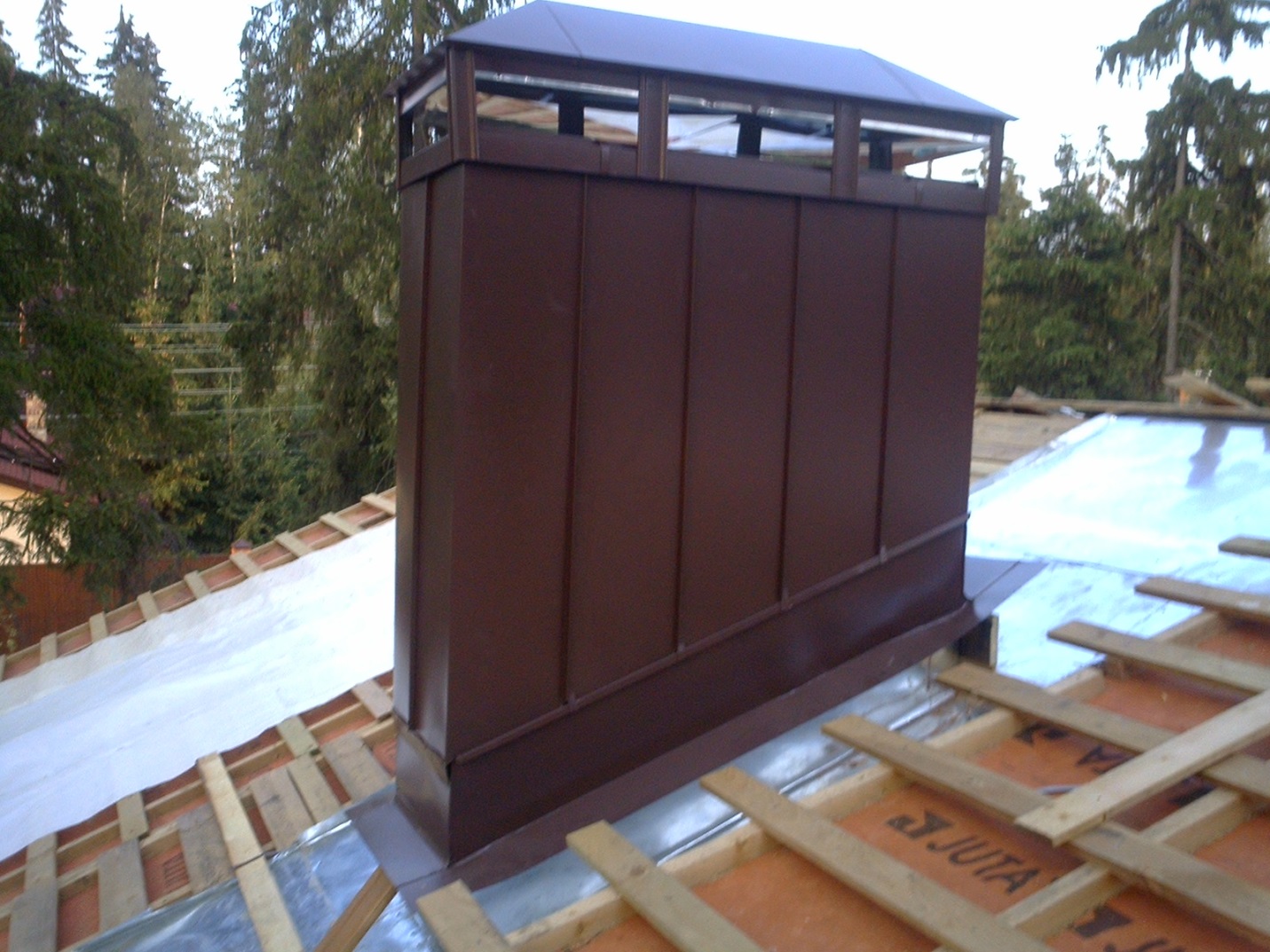

Сегодня все больше производителей заботится о том, чтобы стыки кровли и дымоходных труб были надежно защищены от воды. Для этой цели разрабатываются специальные доборные элементы. Они устанавливаются возле ендов, конька, труб. Такие элементы называются фартуками.

Главным назначением фартука является сбор воды, стекающей по дымоходу и кровельным скатам. При помощи таких устройство влага отводится к карнизу в систему стока. Однако в процессе монтажа важно учитывать один важный момент. Нужно позаботиться о правильной гидроизоляции. Как известно, под профнастил следует в обязательном порядке укладывать гидроизоляционную пленку. Не имеет значения, утепляется кровля или нет. Вместе примыкания трубы к кровельному покрытию выполняется разрез для устанавливаемого дымохода. Края разреза оставляются шириной от 50 до 100 мм. В дальнейшем они будут закреплены непосредственно на дымоходной конструкции.

Однако это не все моменты, которые необходимо учесть. В местах соединения необходимо создать усиленный слой гидроизоляции. Поэтому довольно часто под фартук устанавливают специальную ленту. Ее необходимо располагать под фартучными планками, расположенными сверху. Частично лента заходит на профнастил. Схема работы при создании гидроизоляционного слоя должна быть такой:

сначала ленту наносят на нижний край дымоходной трубы;
после этого стыки необходимо заделать по бокам трубной конструкции;
на завершающем этапе обклеивается верхняя кромка дымохода.

Нередко случаются ситуации, когда необходимо провести трубу печки через уже созданную крышу из профнастила. Эту работу можно выполнить довольно просто. Однако необходимо учесть одну тонкость. Нужно, чтобы отверстие для дымохода в кровельном материале было меньше самой трубы на 1,5-2 см. В этом случае дымоход не сможет пролезть. Но для этого кромки профнастила просто надрезают и выгибают.

После монтажа дымохода они будут плотно прилегать к нему. Это позволяет создать дополнительную защиту стыка от протечек. Под профнастил в таком случае обязательно следует монтировать нижнюю планку фартука, а сверху - ленту гидроизоляции.

Примыкание трубы в коньке

Легче всего заделать стык трубы с крышей из профнастила, если она проведена через конек. То повышает надежность соединения. В подобных конструкциях невозможно образование снеговых карманов. Риск появления протечек возникает именно при их наличии. У подобных вариантов имеется и один существенный недостаток - для проведения трубы через верх крыши следует разделить коньковый элемент. Это означает, что под края участков нужно установить две дополнительные стойки. Герметизировать место примыкания можно при помощи фартука. Однако он должен иметь определенную конфигурацию. Изготавливается такой элемент из гладких металлических листов.

Внимание! Часто пространство между профнастилом и фартуком заполняют герметиком на силиконовой основе. Современные производители предлагают потребителю воспользоваться самоклеящимися лентами, которые выполняются из бутилкаучука.

Верхняя зона примыкания между должна герметизироваться стандартным методом - при помощи верхних элементов фартука, заделанных сверху герметиком. Силиконовый состав не боится высоких температур.

Стык трубы и профнастила на скате

Не во всех случаях планировка здания позволяет вывести дымоход через конек кровли. Поэтому выбирается другой путь - сделать отверстие на скате. В этом случае работы по заделке примыкания существенно усложняются.

Основная цель - правильно установить верхний элемент фартука. Поэтому основным правилом является монтаж этого элемента под профнастил.

Внимание! Если верхняя сторона дымоходной конструкции обладает шириной больше 80 см, на нее устанавливается фасонный фартук с разуклонкой. Напоминает такая конструкция волнорез, отводящий воду в разные стороны от дымохода.

Монтаж такого фартука связан с определенными сложностями. Кроме того, в местах примыкания его элементов и профнастила получается две ендовы. Их герметизировать нужно таким же образом, как и ендовы крыши. Это требует установки дополнительных планок и усиления гидроизоляции.

Круглая труба

Многие дымоходные конструкции для печей укомплектовываются круглыми каналами, изготавливаемыми из металлического листа. Такие изделия являются многослойными и дополнительно утепляются. Герметизируется такая труба множеством способов. Стоит разобрать наиболее популярные:

Когда под крышей дома располагается жилое мансардное помещение, проход для трубы нужно не только загерметизировать, но и тщательно утеплить. Зазор, образуемый между фартуком и трубой, необходимо закрыть при помощи специальной термоустойчивой прокладки. Ее крепят на плоскость изделия.

Как видно, оборудовать стык крыши из профнастила с печной трубой можно самостоятельно, зная особенности установки различных конструкций. В процессе работы важно следовать технологии. Это обеспечит герметизацию места примыкания.

Как сделать проход в профнастиле без нарушения стропильной системы

Если утепленный кровельный пирог уже выполнен, возникнет немало проблем с проведением через него дымохода. Основная сложность заключается в соблюдении требований пожарной безопасности. При этом нужно сохранить целостность паро- и гидроизоляции.

Конструкция дымохода должна размещаться на некотором удалении от деревянных стропил. Поэтому проход трубы через крышу из профнастила создается в специальном коробе, который состоит из стропил, находящихся рядом с дымоходным каналом. Между ними закреплены две балки. Они размещаются выше и ниже дымоходной конструкции. От поперечных балок и стропильных ног до дымоходной конструкции выбирается в соответствии с нормативами пожарной безопасности. Этот показатель находится в диапазоне от 130 до 250 мм. Он зависит от материала, из которого изготавливается дымоходная конструкция.

Внутреннюю часть короба необходимо заполнить утеплителем с негорючими свойствами. обычно применяется материал высокой плотности, изготавливаемых с применением базальтового волокна. Он обладает низкой гигроскопичностью, в сравнении с обычными утеплителями.

Чтобы обеспечить герметичность крыши, на гидро- и пароизоляцию в месте прохода трубы необходимо прорезать профнастил конвертом. Его края следует закрепить снаружи деревянного короба.

Для вырезания профнастила под трубу в месте, где она будет проведена, следует создать сплошную обрешетку. Благодаря этому получится прочно закрепить нижнюю планку примыкания и кровельный материал около стенок дымоходной конструкции.

Выводы

Выбор способа герметизации стыка трубы и профнастила зависит от формы дымохода и особенностей кровельной конструкции. Создать надежное примыкание можно при помощи фартука (для прямоугольных конструкций) и доборных элементов (для изделий круглого сечения).

Выбор места вывода дымохода тоже имеет большое значение. Чем ниже по скату расположена труба, тем больше скапливается воды на стыках. Это повышает риск протечек. Оптимальный вариант расположения дымоходного отверстия - в коньке крыши или недалеко от него.

Следуя технологии заделывания примыкания трубы и профнастила для определенных дымоходов, можно надежно защитить крышу от протекания. Особенно важно сделать это при наличии утепленной веранды.

– уже сама по себе чрезвычайно ответственная задача, требующая особой аккуратности, последовательности действия, строгого следования разработанным технологическим рекомендациям. Какая бы материал для покрытия крыши ни применялся , он должен в итоге обеспечить стопроцентную защиту здания от разрушающего действия атмосферных осадков.

Одним из наиболее уязвимых с точки зрения возможного проникновения воды и сложных в монтаже узлов является примыкание кровли к трубе дымохода или вентиляции. От того, насколько качественно будет произведена герметизация подобных участков, напрямую зависит долговечность стропильной системы, чердачного перекрытия, а зачастую – и даже отделки в самом доме. Поэтому очень важно отнестись к данному этапу кровельных работ с особым вниманием и аккуратностью.

Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку , соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки . То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки , что вполне может ослабить общую конструкцию.
Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
Какой бы вариант ни рассматривался , вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Цены на дымоходные трубы

дымоходная труба

Просвет между дымовой трубой и элементами стропильной системы регулируется правилами СНиП 41— 01-2003, пункт 6.6.22. В нем говорится, что расстояние от поверхностей бетонных и кирпичных дымоходных труб до любых деталей стропильной системы и кровельного «пирога», изготовленных из горючего материала должно составлять не меньше, чем 130 мм. От керамических труб, не имеющих изоляции, этот просвет должен быть не менее 250 мм, а при наличии теплоизоляции - также не менее 130 мм.

Оставшееся не закрытым пространство между трубой и горючими или даже слабогорючими кровельными покрытиями должно перекрываться только совершенно негорючими материалами (обычно для этих целей применяется листовой металл).

Конструкция узлов примыкания кровельного покрытия к трубе

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания - это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного . Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее , очень многие мастера предпочитают изготавливать эти детали самостоятельно.

Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши - герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.

Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.

А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши – значительно сложнее. В данном случае гидроизоляция должна быть особо надежной . Поэтому в довольно часто, и в особенности, например, когда крыша покрывается мягкой битумной кровлей, приходится обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше. Такой специальный излом кровли будет разводить потоки воды, направляя их вдоль боковых стенок трубы. Подобные защитные пристройки к трубе обычно называются разжелобками.

И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов. В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы.

Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.

Герметизация проходов круглых в сечении труб

Как известно, печи и камины в последние годы все чаще оснащаются дымоходными трубами круглого сечения разных диаметров. Современные дымоходные металлические трубы чаще всего представляют собой «сэндвич-конструкцию», то есть состоят из трех слоев - двух металлических цилиндров, наружного и внутреннего, и слоя термоизоляции между ними. В качестве термоизоляции, как правило, применяется минеральная вата на базальтовой основе.

Цены на металлочерепица

металлочерепица

Производители предусмотрели для герметизации примыкания таких круглых труб к кровельному покрытия специальные элементы - проходки. Эти детали могут быть изготовлены из металла или же из эластичного термостойкого композитного материала, который монтируется в комплексе с металлическими элементами.

В принципе, по этому же принципу обустраивается герметичное примыкание кровли и для вентиляционных труб.

Металлическая проходка для круглых труб

Варианты готовых металлических изделий для обустройства примыкания кровли к круглым трубам обычно состоят из двух частей. Это колпак-фартук и так называемая «подошва» , представляющая собой жесткую основу и изготавливаемая из стального листа, на котором производителем закрепляется колпак. Отличаются между собой металлические проходки углом уклона нижней пластины конструкции по отношению к колпаку, поэтому , выбираются в зависимости от уклона крыши. Как правило, в специализированных магазинах всегда можно найти нужный вариант изделий, так как они производятся к скатам крыш различной крутизны скатов.

Верхняя часть колпака перед монтажом конструкции на крышу, срезается до диаметра дымоходной трубы, так как она должна свободно проходить через отверстие колпака. Затем, «подошва» жестко закрепляется на поверхности крыши с помощью кровельных саморезов, на которые надеваются герметизирующие эластичные прокладки, изготовленными из резины или неопрена.

Очень часто при монтаже металлической проходки на рельефное кровельное покрытие, для усиления герметизации примыкания, выше трубы закрепляется металлический лист, который подводится под коньковый элемент и фиксируется внакладку на верхнюю сторону «подошвы» проходки.

После того как подошва будет закреплена на поверхности кровли, а труба будет пропущена через проходку, верхний край колпака прижимается к дымоходу с помощью специального хомута, в который установлена термостойкая эластичная прокладка. Этот элемент защитит стык двух элементов от попадания в него влаги.

Готовые эластичные проходки

Как уже говорилось выше, кроме металлических проходок, в продаже можно найти и эластичные, снабженные в нижней части подошвой из мягкого гибкого металла, такого, как свинец или алюминий. Через эту пластичную, но сохраняющую приданную ей форму прокладку, обрамляющую «подошву» проходки, она фиксируется к обрешетке , через поверхность кровельного материала. Сам же колпак выполнен из атмосферостойкой эластичной резины, и плотно охватывает трубу по окружности, тем более, что обычно он еще и «прихватывается» металлическим хомутом.

Цены на шифер

Преимущество эластичных проходок заключается в их универсальности, так как они могут быть установлены на скаты, которые возведены под любым уклоном. Благодаря гибкости комбинированного основания проходки, подошве несложно придать форму рельефа кровельного материала.

Такие эластичные проходки для круглых труб часто именуют «мастер-флэш». Недостатка в ассортименте таких изделий в наше время не ощущается. А монтаж очень прост, и доступен любому хозяину дома.

Видео: установка эластичной проходки для дымохода «мастер-флэш»

Герметизация примыкания кровли к круглой трубе с помощью алюминиевой или свинцовой ленты

В тех случаях, когда по каким-либо причинам нет возможности использования для герметизации проходов труб готовых проходок, то для выполнения этих работ может быть использована специальная самоклеющаяся алюминиевая или свинцовая лента. Благодаря гибкости, термостойкости и универсальности этого материала, с помощью него можно сформировать проходку самостоятельно.

Отрезками ленты оклеивается вертикальная часть трубы с переходом на кровельное покрытие. А затем производится закрепление ленты вокруг дымохода – таким образом, герметизируется стык примыкания.

Подобный материал обладает высокой стойкостью к различным внешним негативным воздействиям : высоким и низким температурам и их резким перепадам, к влаге, ультрафиолетовому излучению,

Чтобы лента обеспечила качественную гидроизоляцию примыкания, а герметизация прослужила максимально долго, ленту необходимо наклеивать на чистую , обезжиренную и просушенную поверхность и трубы, и кровли.

Варианты герметизации примыкания кровли к трубам прямоугольного или квадратного сечения

Для обустройства примыкания вокруг труб, имеющих прямоугольное или квадратное сечение (чаще всего – кирпичных), также используются готовые стандартные системы, изготавливаемые производителями кровельных покрытий. В связи с этим , приобретая тот или иной кровельный материал, можно сразу же купить или заказать по конкретным размерам комплект деталей проходки для кирпичного или бетонного дымохода.

Этот стандартный вариант, изготовленный из листового металла, может быть использован для таких кровельных материалов, как , профилированный лист, а также знакомый всем шифер старой и новой модификации. Для названных покрытий обычно используется демонстрируемая ниже схема герметизации стыков.

Так, прежде чем на каркасе обрешетки будут зафиксированы листы кровельного покрытия, проводятся подготовительные работы, в которые входят следующие действия.

Вокруг трубы закрепляются дополнительные бруски обрешетки , их размер в сечении может быть таким же, как и у других элементов обрешетки .
Затем, от передней стенки трубы вниз до карниза крыши закрепляется, так называемый «галстук», оснащенный отбортовкой с обеих боковых сторон. Галстук обычно изготавливается из оцинкованного листового металла.
Далее, вокруг трубы, сверху «галстука» укладывается и закрепляется пристенный профиль. Его верхний край, имеющий загиб в обратную сторону размером в 8÷10 мм, заводят в предварительно прорезанную штрабу на стенке дымохода.
Затем, на этот стык пристенного фартука и стены трубы необходимо обязательно нанести атмосферостойкий герметик, то есть предназначенный для внешних работ.
Следующим шагом производится монтаж кровельного материала.
Завершающим этапом идет установка и закрепление внешнего пристенного профиля - фартука, состоящего из четырех элементов, устанавливаемым по всем сторонам трубы. Эти детали фартука прикручиваются к стенкам дымохода, а также скрепляются между собой по его углам.

Еще один, более современный вариант герметизации примыкания предполагает использование самоклеяющейся гидроизоляционной свинцовой ленты, которая удобна для применения как на ровном, так и на любом рельефном кровельном покрытии .

При использовании такой ленты, ее необходимо зафиксировать на поверхностях стенок трубы с помощью специальных прижимных металлических планок, которые вполне можно изготовить самостоятельно. Верхний стык планок со стенками трубы необходимо обязательно дополнительно покрыть слоем атмосферостойкого герметика.

Гибкая гидроизоляционная самоклеящаяся лента отлично подойдет для герметизации примыкания кровельных покрытий, имеющих достаточно высокий рельефный рисунок, так как она легко принимает его форму при наклеивании и сохраняет ее . Такую ленту весьма часто используют для закрытия стыков, если крыша покрывается керамической черепицей, шифером или ондулином .

Цены на керамическую черепицу

керамическая черепица

Герметизация примыкания ондулиновой кровли к кирпичной дымоходной трубе - пошагово

Выше уже говорилось, что многие производители кровельных материалов стремятся сопровождать свою продукцию и фирменными системами герметизации проходов труб. Одним из примеров может послужить система оформления примыкания к трубе довольно популярного в наше время волнистого целлюлозно-битумного кровельного материала ондулин .

Иллюстрация	Краткое описание выполняемой операции
	В данном случае представлен вариант обустройства примыкания кровли, покрытой ондулином, к печной или каминной трубе прямоугольного сечения. Система герметизации будет монтироваться после настила кровельного материала на обрешетку. Зазор между покрытием и боковыми сторонами трубы, а также ниже нее, должен составлять 20÷30 мм. С задней стороны дымохода, то есть обращенной к коньку, расстояние между стенкой трубы и брусом обрешетки может варьироваться между 50 и 100 мм.
	Для того чтобы закрепить герметизирующий примыкание фартук по периметру трубы, необходимо заблаговременно включить в конструкцию крыши дополнительные элементы обрешетки, которые закрепляются вдоль стенок дымоходной трубы. Для этой дополнительной обрешетки подойдет брус, имеющий размер в сечении 40×40, 40×30 или 50×30 мм.
	Первым шагом примыкание по стыку кровли с трубой с передней стороны трубы закрывается покрывающим фартуком, изготовленным специально для ондулина. Обычно производитель кровельного материала производит и доборные элементы для оформления примыканий, конька и других сложных и уязвимых узлов покрытия. Поэтому, приобретая материал, необходимо сразу же поинтересоваться и ассортиментом доборных элементов, и, производя предварительные расчеты, их необходимо сразу включать в проект.
	Покрывающий фартук прикладывается на место его будущей установки – по нижнему, обращённому к карнизу краю трубы. На фартуке делается разметка, по которой необходимо будет сделать срезы. Верхняя, ровная часть фартука должна остаться точно по ширине трубы, а волнистая часть должна иметь по одной волне с каждой из сторон. При этом резать волнистую часть необходимо по нижнему гребню волны. Вначале разметка производится карандашом.
	А затем выполняется раскрой фартука по нанесенной разметке. Резать деталь удобнее всего острым строительным ножом.
	Далее, готовый фартук прижимается к трубе и фиксируется к поверхности кровли с помощью фирменных кровельных гвоздей. Гвозди должны войти через ондулин в брус обрешетки, установленной вокруг трубы.
	В данном случае, гвозди вбиваются в вершину каждой волны рельефа фартука. Не производится крепление только на крайних, выходящих за габариты трубы волнах с обеих сторон. Очень важно гвозди вбивать правильно, строго вертикально к поверхности кровли. И соразмерять усилия, чтобы не деформировать покрытие при слишком сильном забивании крепежа.
	Теперь необходимо подготовить гидроизоляционную самоклеящуюся ленту «Ондуфлэш-супер». Этот материал отлично подходит для герметизации сложных участков – бутил-каучуковая составляющая обладает отличными гидроизоляционными качествами, а алюминиевая основа позволяет придавать ленте весьма сложные формы. Стандартная ширина ленты – 300 мм. Длина первого отрезка должна равняться 250÷300 мм
	Отрезанный кусок ленты прикладывается к будущему месту монтажа и предварительно изгибается по рельефу герметизируемого угла. Функция этого отрезка будет заключаться в герметизации краев ранее закрепленного фартука.
	После примерки ленты к месту монтажа, с ее тыльной стороны снимается защитная пленка, закрывающая клеевой слой.
	Лента прикладывается на участке примыкания кровли к трубе по передним углам так, чтобы она могла одновременно закрыть верхнюю и нижнюю часть фартука на 70÷80 мм. Для того чтобы лента согнулась в необходимое положение и плотно прилегала к материалу кровли, фартука и трубы, ее угол подрезается.
	Далее, ленту необходимо с хорошим усилием прижать ко всем поверхностям. Особенно важно, чтобы лента максимально плотно прилегала вдоль линии стыков. Сначала такую герметизацию проводят на одном нижнем углу трубы, а затем то же самое выполняется и с противоположной стороны.
	Следующим шагом к трубе прикладывается фартук бокового примыкания. Деталь прижимают к поверхности кровли и к боковой стенке трубы и отмечают линии срезов.
	Срезы верхней части фартука должны быть сделаны четко по вертикальным границам трубы, то есть края фартука срезаются под определенным углом. А нижняя часть детали, находящая на кровельное покрытие, должна выходить за пределы трубы как в нижней, так и в верхней ее части на 100÷150 мм.
	Срезы производятся по размеченным линиям с помощью острого ножа. Сначала к разметке прикладывается металлическая линейка и вдоль по ней необходимо провести ножом с несильным нажимом.
	То есть материал фартука прорезается примерно на ⅔ его толщины. Затем от небольшого изгибающего усилия деталь фартука аккуратно обламывается по линии реза.
	Следующим шагом подготовленные боковые части фартука прибиваются гвоздями к кровельной поверхности, под которой закреплены дополнительные элементы обрешетки. В каждую из боковых деталей фартука достаточно вбить по три гвоздя - один в центре и по одному сверху и снизу.
	Далее, от гидроизоляционной самоклеящейся ленты отрезается кусок, по длине, превышающий ширину трубы на 200 мм. Этот отрезок пойдет для герметизации задней, наиболее уязвимой части проходки дымоходной трубы.
	Отрезанная часть гидроизоляционной ленты прикладывается на место ее будущего монтажа и сгибается по линии примыкания кровельных листов к трубе. При этом ее нижней части стараются сразу по максимуму придать форму, повторяющую волны ондулиновых листов.
	Далее, с ленты аккуратно снимается защитная пленка, и гидроизоляционный материал плотно прижимается к поверхности трубы и к кровельному покрытию. Боковые стороны ленты разрезаются так, чтобы верхняя из разрезанных частей могла быть приклеена на боковые стороны трубы, где уже закреплены элементы фартука. Таким образом, лента изолирует стык бокового элемента фартука со стенкой трубы, не давая проникать сюда каплям воды во время дождя.
	Следующая задача - гидроизолирующая лента приклеивается с передней стороны трубы. Ее закрепляют сверху передней верхней части фартука, то есть той, что заходит на трубу. Ширина ленты должна составлять 100÷150 мм, а ее длина превышать ширину трубы на 200÷300 мм, так как она будет загибаться на боковые стороны трубы, и прятаться под боковые детали фартука. Ленту также необходимо очень хорошо прижать к кирпичной или оштукатуренной поверхности трубы.
	Далее, верхний край гидроизоляционной ленты с передней стороны дымохода прижимается металлической фиксирующей планкой. Ее закрепление производится на дюбели.
	Такие же планки прикручиваются и к боковым сторонам трубы, на 15÷17 мм ниже края фартука. На фото хорошо видно, как должна быть расположена фиксирующая рейка, торцы которой срезаются по линии углов трубы.
	Далее, края фартука, оставшиеся сверху прикрученных боковых прижимных планок, необходимо несколько отогнуть от поверхности трубы.
	Теперь этот образовавшийся уголок между стеной трубы и слегка отогнутым краем фартука плотно заполняется слоем полиуретанового герметика. Для этой операции потребуется специальный строительный шприц-пистолет.
	Теперь осталось только вырезать и уложить с задней стороны трубы дополнительный кусок ондулина. Его ширина должна быть равна ширине расположения боковых элементов фартука. а длина - от конька до трубы. Дополнительный отрезок ондулина укладывается сверху уже настеленного покрытия, а также сверху приклеенной к нему и трубе гидроизоляционной ленты.
	Уложенный дополнительный фрагмент ондулина прибивается к обрешетке прямо через остывшее внизу покрытие. Фиксация выполняется кровельными гвоздями, вбиваемыми в вершину каждой волны покрытия.
	Когда будет закончено обустройство примыкания кровельного материала к трубе, можно переходить к дальнейшему монтажу коньковых элементов. Этим коньковым элементом будет закрыт верхний край дполонительного листа ондулина сверху трубы.

Представленная выше информация довольно убедительно свидетельствует о том, что нет ничего сверхъестественно сложного в герметизации участка примыкания кровли к трубе дымохода. Такую работу вполне можно провести собственными силами. Однако, при этом не стоит забывать о соблюдении всех требований обеспечения безопасности, так как работы будут проходить на большой высоте. Выполнять какие бы то ни было монтажные операции на скатах кровли без страховочных приспособлений – крайне легкомысленно!

В завершение публикации предлагаем посмотреть видеосюжет, в котором подробно показывается процесс герметизации примыкания черепичной кровли.

Видео: Герметизация примыкания к трубе кровли из керамической черепицы

Для обеспечения безопасной работы дымохода, снижения тепловых потерь и влажности в доме необходимо обязательно выполнить его разделку на крыше. В случае неправильной организации выхода дымохода на крыше происходит проникновение осадков, в результате чего гниют и распадаются несущие деревянные конструкции крыши. Неправильная установка самих дымовых труб может привести к воспламенению деревянных элементов в сухую погоду. Внимательно изучив правила установки на крыше разделку дымохода можно выполнить собственными руками.

Типы разделок для дымохода

На выбор варианта разделки для дымохода в основном влияют такие факторы:
материл трубы дымохода,
вид покрытия крыши,
конфигурация крыши форма, углы наклона,
месторасположение дымовых труб по отношению к коньку.

Важными функциями разделки являются максимальная защищенность крыши от попадания осадков внутрь и снижение тепловых потерь. Правильный подбор материалов для разделки способствует нормальному функционированию крыши.

Металлическая

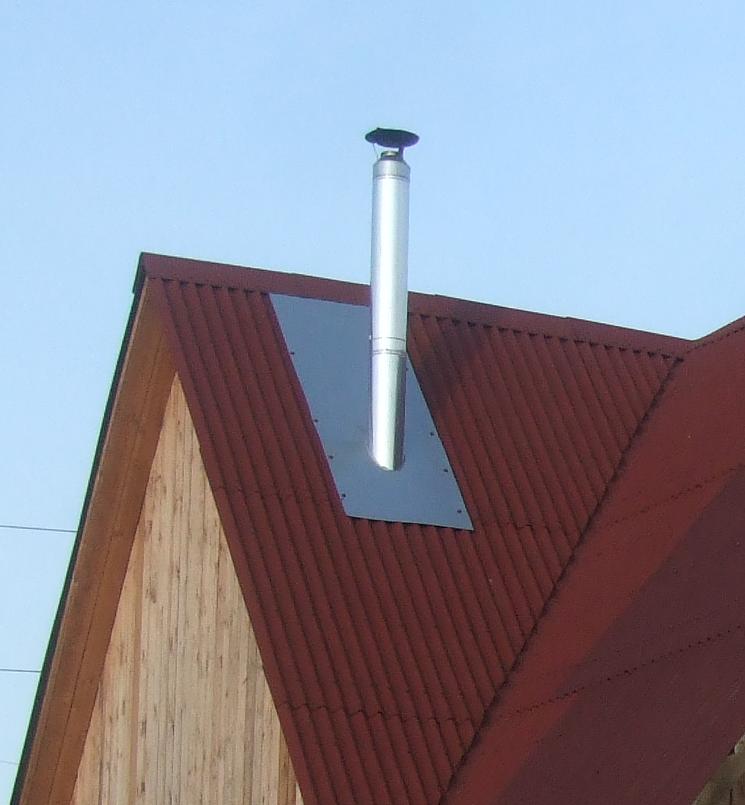

Для металлических дымоходных труб типа сэндвич разделка изготавливается из металлического конуса, который жестко прикрепляется на металлическом фартуке под заданным углом.

Шифер

Для крыши с шиферным покрытием фартук изготавливается из такого материала, как свинец, с целью повторения волнистого рельефа шиферного покрытия благодаря имеющимся своим пластичным свойствам. Углы наклона разделки для труб и кровли должны совпадать. Трубу типа сэндвич необходимо вставить в переходной конус и тщательно загерметизировать образовавшийся зазор уплотнителем.

Волнистый рельеф

При установке круглых труб через крышу с волнистым металлическим рельефом помимо металлической разделки рекомендуется применять проходки, изготовленные из полимерных материалов на каркасе из металла. Такие элементы сделаны из стального или алюминиевого листа с отверстием, которое больше чем диаметр трубы и колпака, выполненного из резины или силикона. (см. ). В полимерном колпаке вырезается отверстие необходимого диаметра, при этом металлическая часть каркаса подгоняется к виду покрытия на крыше. В результате установки такой разделки получается достаточно плотный и безопасный выход дымохода из крыши.

Керамическая

Для вывода на крышу сконструированных типа сэндвич, которые очень распространились в наше время, или обычных кирпичных дымовых труб необходимо применить другой способ. Для уплотнения таких дымоходов применяют металлические фартуки, специальные примыкающие планки и теплоизолирующие . Герметичность осуществляется благодаря склеиванию деталей специальными пленками и применению специальных герметизирующих материалов. При соблюдении строгой последовательности выполнения работ по разделке, можно достигнуть плотного перехода дымохода через крышу.

Разделка

Для уплотнения металлических труб из нержавейки типа сэндвич или керамических круглых применяют специальные проходки для крыши со стальным или полимерным колпаком. С целью защиты от нагрева элементов кровли из дерева в зоне прохода дымовой трубы следует применять термоизолирующий короб из невоспламеняемого материала, при этом образовавшийся зазор между корпусом короба и дымовой трубой заделать негорючим огнеупорным материалом базальтовое или каменное волокно с высокой температурой плавления по сравнению с материалом дымохода при эксплуатации.

Монтаж и вывод

Первым делом необходимо купит или сделать собственными руками металлический патрубок с тонкими стенками. Необходимо рассчитать его размеры так, чтобы достичь безопасного расстояния между горячей дымовой трубой и деревянным воспламеняющимся элементом крыши более 25 см во всех направлениях. Защитный патрубок изготавливается в виде короба с крышкой, в которой с двух сторон выполняются отверстия равные диаметру трубы. Изготовленный патрубок нужно защитить негорючим утеплителем базальтовым волокном. Зафиксировать теплоизолятор можно специальным металлизированным скотчем или герметиком термостойким.
После разметки участка перекрытия в месте выхода трубы из помещения на чердак или второй этаж необходимо вырезать в нем лобзиком квадратное отверстие равное размерам изготовленного перед этим защитного короба с учетом теплоизоляционного пояса из базальтового волокна. После этого можно монтировать патрубок.
При выходе дымовой трубы типа сэндвич через отверстия в патрубке необходимо обработать образовавшийся зазор жаропрочным герметиком с допускаемой температурой при эксплуатации дымохода равной 10000С. Пространство между дымовой трубой и корпусом короба заполнить теплоизоляционным материалом базальтовым волокном.

С двух сторон сверху, снизу короб закрывают крышками с отверстиями для трубы и фиксируют их шурупами.
Разметив зону кровельного перекрытия в месте выхода трубы из чердака или второго этажа на поверхность крыши (кровлю), находящуюся под определенным наклоном необходимо вырезать отверстие таким же способом, но уже неквадратной формы, а прямоугольной конфигурации из-за наклона данного перекрытия. Далее, монтируем нижний фартук разделки в соответствии наклону крыши чем резче наклон, тем длиннее должно быть отверстие.
Сквозь проделанное отверстие с установленным коробом протянуть дымовую трубу, при этом фартук можно на время приспустить вниз. Ее в обязательном порядке необходимо укрепить хомутами и зафиксировать кронштейнами на несущих конструкциях крыши.

Над крышей трубу необходимо поднять до определенной высоты. При этом важно помнить о том, что стыки прямых элементов дымовой не должны располагаться в зоне перехода через любые перекрытия потолочные или кровельные. В случае такого попадания в переход необходимо выполнить обрезку элементов. С целью достижения максимальной прочности и пожарной безопасности укрепляющие хомуты следует стягивать в местах соединения прямых элементов трубы, которые, в свою очередь, нужно отделывать герметиком.

После окончательного закрепления трубы и расположения над крышей необходимо зафиксировать нижний фартук и одеть на нее, выбранный вариант разделки.

Разделка это элемент дымохода, который выполняется при прохождении дымоотвода через потолок или крышу. Правильная разделка залог длительного функционирования самого дымохода, а так же тепла и сухости внутри помещения. При этом даже профессионалы могут допускать ошибки при выборе и монтаже разделки. Чтобы проконтролировать услуги специалиста или самостоятельно выполнить конструкцию, нужно разбираться в некоторых нюансах.

Основная функция разделки это выполнение прохода трубопровода через ограждение. Под ограждением понимается потолок или непосредственно крыша. Проход должен быть герметичным.

При правильно выполненной разделке ни одна капля внешних осадков не попадает в помещение, не говоря уже о внутреннем пространстве помещения.

Отдельно стоит пожаробезопасность. Дело в том, что дымовыми газами труба нагревается до значительных температур. Даже после прохождения всех теплообменников, уходящие газы имеют значительные показатели температуры, что при соприкосновении трубы с воспламеняемой поверхностью может послужить источником пожара.

Поэтому пространство между элементами разделки и трубопроводом заполняется герметиком. В большинстве случаев это минеральная вата на основе базальта. К тому же, во внутренние элементы разделки включают фартук из металла, который предохраняет окружающую поверхность от повышенных температур.

Основные правила и нормы

На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.

Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.

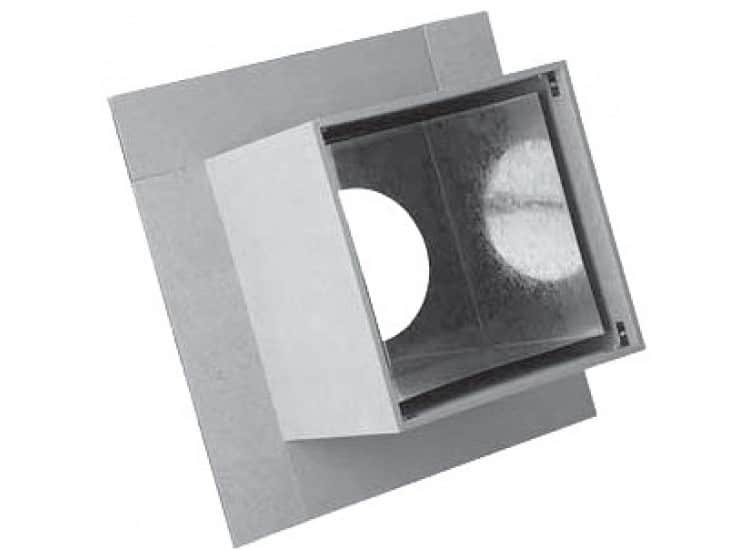

Типы проходных узлов через потолок

Проходные узлы делятся по форме, в зависимости от используемого утеплителя, а так же основного конструктивного материала.

По основному материалу выделяют:

Стальные узлы из стали толщиной от 0,5 мм. Самый популярный вариант, так как металлические узлы сочетают в себе простоту монтажа, прочность и стойкость к механическим повреждениям.
Асбест. Асбест дешевый и надежный, но хрупкий материал. Любое механическое повреждение может испортить покупку.
Минерит. Новый материал на строительном рынке. Очень часто производитель рекомендует этот материал для монтажа фартуков и защитных поверхностей, но многие покупатели остаются недовольными качеством продукцию Поэтому лучше поостеречься и приобрести привычный стальной узел.

В зависимости от утеплителя выделяют конструкции с материалами:

Керамзит
Вермикулит
Базальтовая минеральная вата с фольгированием. Применяется чаще прочих, так как проще в использовании, больше пригодна для самостоятельного монтажа и успела зарекомендовать себя на рынке строительных материалов.

У любого узла всегда прямоугольное основание, а вот сама форма прохода разнится,поэтому выделяют два типа узла по форме исполнения прохода:

С двойным цилиндром
С двойным прямоугольным коробом

Лучшим выбором станет стальной проходной узел с утеплением из минеральной ваты. Форма проходного узла выбирается исходя из формы трубопровода и личных предпочтений владельца.

Факторы влияющие на разделку дымохода

На форму разделки дымохода в первую очередь влияет вид крыши: плоская или скатная. Плоская крыша не приемлет приемов, свойственных скатной. Как правило, разделку на плоской крыше выполняют из бетона, тогда как материалы для разделки скатной крыши разнятся, но чаще всего ее выполняют из металла.

Особое значение оказывает форма дымохода, поскольку от этого зависит форма проходного отверстия. Круглая форма лучше для самого дымохода, но если говорить о проходных отверстиях, то куда проще выполнить прямоугольный дымоход. Для круглого сечения придется выполнять правильную прорезь в кровельном пироге, для прямоугольного дымохода это сделать куда проще.

Так же на выбор технологии монтажа оказывает влияние наличие облицовки и форма кровельного покрытия. Облицовка делает разделку куда более трудной. Дело в том, что облицовка может способствовать проникновению влаги внутрь кровельного пирога, что недопустимо. Поэтому было бы логично с применением облицовки делать разделку более широкой, но саму разделку так же нужно как-нибудь спрятать. Поэтому конструкции под облицовкой остаются уделом профессионалов. Слишком много специфических навыков нужно иметь, чтобы сделать все незаметно и действительно красиво.

Если говорить о типе покрытия, то для выполнения разделки лучше использовать профнастил. Остальные виды связаны с определенными трудностями. Приходится рассчитывать покрытие. Так как фартук положено заправлять под элемент финишного покрытия кровли, а некоторые виды из-за этого могут становиться на крышу под углом или топорщится, что делает покрытие негерметичным.

Технология монтажа и вывод на крышу

Технологии монтажа разделки круглых и прямоугольных труб различны. Дело в том, что меняется сама форма проходного узла, а значит меняется технология выполнения проходки. Форма дымохода обуславливается только желаниями владельца. Дело в том, что на круглой трубе не будет скапливаться сажа. К тому же внешняя часть такого дымохода имеет более обтекаемую форму, что улучшает аэродинамическую защиту трубы. Но прямоугольный трубопровод проще спрятать. Он выгоднее с эстетической точки зрения, поэтому иногда применяют его.

Круглых труб

Для круглых труб самостоятельно изготовить детали прохождения не получится, поэтому придется использовать покупные элементы. Заслуженную популярность на рынке пользуются фланцы на алюминиевой основе. К круглой основе с помощью заклепок прикрепляется подвижная силиконовая или резиновая гофра, которая натягивается на трубу. С внутренней и внешней стороны проходные элементы соединяются между собой, в результате чего получается надежное и крепкое соединение.

Для случаев, когда не получается натянуть соединение на трубу, есть разъемные фланцы, которые благодаря специальной технологии можно обернуть вокруг трубы и стянуть с минимальным зазором между разделкой и трубой.

Прямоугольных труб

Прямоугольные трубы популярны для различных дизайнерских проектов. К тому же, основные детали разделки можно изготовить самостоятельно из листового металла. Это:

Пристенный профиль или внутренний фартук
Галстук
Внешний фартук

Все эти элементы представляют собой уголки с надрезами в месте сгиба. Верхняя часть фартука загибается вовнутрь, таким образом из уголка получается элемент пристенного профиля, который будет перекрывать соседний элемент.

Опытные кровельщики изготавливают фартуки из жести, но при желании можно выполнить все из нержавеющей стали.

Галстуком называют треугольный плоский лист металла, который предохраняет часть контр обрешётки под трубопроводом от замачивания.

Особенности разделки кирпичных труб

Особенностей кирпичных труб всего 2:

Кирпичная труба опирается на фундамент. Значит, она устойчива и не требует дополнительных креплений в виде кронштейнов. При этом выполнение таких креплений с жестким затягиванием хомутов может грозить деформацией трубы ил крыши, что может привести к пожару или обрушению здания.
Кирпич пористый материал, поэтому нуждается в несколько большей защите от разделки. Поэтому пристенные профили монтируются в специальный паз, который выполняется в кирпичной трубе путем штробирования с помощью болгарки.

Порядок выполнения разделки кирпичного дымохода следующий:

Выполняется штробирование дымохода после контробрешетки. Задача штробирования создать паз для нижней рейки пристенного профиля.
Монтируется нижний пристенный профиль. Крепят его болтами к контробрешетке. К нижней рейке крепится галстук. Галстук представляет собой лист металла в форме треугольника с концом слегка загнутым вверх. Конец листа загибают для того, чтобы вода не проникала в чердачное помещение.
Пристенный профиль промазывается герметиком.
Монтируются боковые и верхняя планки. После чего пристенный профиль накрывается покрытием, которое прижимается фартуками.
Верхний фартук убирается под лист настила или под конек,если труба находится рядом с коньком.

Разделка дымохода достаточно важный процесс. Поэтому все крепления должны быть выполнены качественно и надежно, иначе возможно протекание крыши в районе дымохода. Соблюдение инструкций и нормативов, позволит вам сделать все правильно и долговечно. Правильно смонтированный дымоход прослужит не одно десятилетие.

Проход дымохода через перекрытие, играет ключевую роль в том, насколько качественно, правильно и безопасно будет работать ваша твёрдотопливная печь. Для создания комфортных и безопасных условий своими руками, потолочная разделка дымохода должна быть выполнена согласно всем правилам, нормам и требованиям. Большую роль играет то, насколько правильно выбраны трубы, патрубки печного агрегата. Также в процессе работ своими руками или с помощью мастера, будет проведена установка разделки, узла. А вся конструкция должна быть полностью противопожарная. Также в процессе монтажа мы уделим особое внимание прохождению трубы печного агрегата через потолочное перекрытие.

Проход дымохода через деревянное перекрытие должно быть выполнено с учётом всех требований со стороны безопасности, в конечном итоге такой печной агрегат будет полностью противопожарным.

Для того чтобы своими руками вывести дымоход через потолочное перекрытие, вам понадобится оборудовать данный участок узлом. За счёт данного элемента, вы можете сделать расстояние между трубой и перекрытием оптимальным и безопасным.

Если дымоходная система выполнена из бетона или кирпича, расстояние от неё до близлежащей обрешетки или стропила суммарно должно составлять не менее чем 130 миллиметров;
Если вы отдаёте предпочтение керамической дымоходной трубе для вашего печного агрегата, данное расстояние составит около 250 миллиметров, притом, что внутренняя поверхность трубы не утеплялась. Если же слой теплоизоляционного материала присутствует, расстояние можно также сократить до 130 миллиметров.

Дымоходная система проводится только через предварительно изолированное перекрытие

Проще всего выполнять установку и проведение своими руками стальных и сэндвич дымоходов

Пространство около трубы дымохода изолируется и качественно герметизируется

Важно: вся представленная выше информация, взята с официальной документации. Данные значения являются нормами и обеспечивают максимальный уровень пожарной безопасности в том случае, если вы решили своими руками провести патрубок, узел для трубы, выполнить разделку в потолке.

Монтируя балки важно также помнить о том, что один шаг составит порядка 600 миллиметров (относится к изолированным трубам).

Патрубок выходного типа имеет диаметр около 115-120 миллиметров, если же вы планируете произвести монтаж современной сэндвич системы, диаметр увеличивается до 300-320 миллиметров.

При выполнении монтажа дымохода для вашего печного устройства своими руками через потолочное перекрытие, необходимо соблюдать одинаковые расстояния с каждой из сторон трубы. В идеале данный параметр составит около 130-150 миллиметров.

Перед началом установки балочных перекрытий, рассчитайте расстояние между ними. Для этого вам понадобится умножить 130 на 2, а к полученному числовому значению прибавить 320. В итоге у нас получается 580-600 миллиметров между каждой из балок. Значение и аналогичные подсчёты проводятся для труб с теплоизоляционным слоем.

Для труб, не имеющих теплоизоляции, подсчёты производятся следующим образом: при диаметре патрубка в 115 миллиметров, рекомендуется соблюдать промежуток в 250-300 миллиметров. В этом случае производим умножение 250 на 2, а к полученному числовому значению прибавляем 115 и получаем расстояние в 615 миллиметров. Это значение и будет шагом, а также позволит лучше, точнее ориентироваться при установке труб, создании узлов, перевязок, монтаже патрубка вашего печного устройства при прохождении через потолочное перекрытие.

При выполнении монтажа своими руками важно учитывать и то, какое расстояние будет между перекрытием и поверхностью печных труб:

При наличии защищённой перегородки и в случае если толщина дымоходной системы составляет порядка 120 миллиметров, расстояние приблизительно составит 250-270 мм. Если же толщина патрубка составляет 50 мм, то расстояние увеличится до 370-390 мм;
При наличии незащищённой перегородки, расстояние в зависимости от толщины трубы составит 300-320 и 490-520 миллиметров (для труб толщиной 120 и 50 мм соответственно).

Важно: проход дымохода через перекрытие должен находиться на оптимальном расстоянии от стеновых перегородок. Поскольку температурный диапазон в дымоходной системе может составлять больше 600 градусов, труба, расположенная около стены в некоторых случаях может привести к возникновению пожара. Для того чтобы сделать эксплуатацию вашего печного агрегат максимально безопасной, стены находящиеся около дымохода нужно теплоизолировать и устелить металлическими листами.

Какие бывают узлы

Для того чтобы максимально возможно обезопасить потолочное перекрытие от перегрева и возгорания, для проведения трубы дымохода через потолок, используется разделка или иначе угол, который может иметь различный вид.

Лучший вариант – это готовое покупное изделие наиболее часто используемое для промышленных работ. Данный вариант представлен металлической коробкой, оборудованной закрепленной с одного бока оцинкованной пластиной. По центру изделие оборудуется сплошным проёмом, в которое и вставляются трубы, проходящие через потолочное перекрытие. Изделие также позволяет также уложить теплоизоляционный слой, а со стороны помещения коробка имеет декоративную пластинку.

Вокруг трубы устанавливается стальная пластина, которая защищает материал потолочного перекрытия от возгорания, плавления

Схема позволяющая выполнить своими руками потолочную разделку для дымохода

Интересно знать: профессиональные печники настаивают на использовании в качестве узла, разделки коробки выполненной из нержавеющей стали, так как оцинкованная пластина, при нагреве начинает немного плавиться, вследствие чего начинает выделять небольшое количество вредных для здоровья веществ.

Для того чтобы выполнить установку своими руками данного узла, в потолочном перекрытии вырезается подходящее по форме и размерам отверстие. Далее закрепляется теплоизоляционный материал (минерит, каменная вата, асбест). Не забываем усилить конструкцию металлическими полосами. Для закрепления узла используются саморезы. Для того чтобы произвести установку На прямой участок трубы надевается специальный элемент, после чего конструкция поднимается до необходимой высоты и закрепляется со всех сторон теплоизоляцией.

Интересно знать: внешний вид и конструктивные особенности узла или разделки может быть различным. Это может быть как классическая квадратная конструкция, так и прямоугольная, округлая, цилиндрическая или овальная. Сам теплоизолятор необходим для того чтобы обеспечить максимальную защиту потолочному перекрытию.

Если разделка не имеет в своей конструкции цилиндр, значит, она дополнительно оборудуется специальными бортами, в основе которых лежит минерит или металл.

Прохождение через перекрытия

Для того чтобы правильно провести дымоходную систему через потолок, необходимо взять за основу следующие нюансы:

К выходному патрубку печи закрепляется простая металлическая не утеплённая труба, протяжённость которой составляет около одного метра. Далее можно соединить данный участок, с уже утеплённой системой;
В местах прохождения дымохода через потолочное перекрытие, труба со всех сторон утепляется своими руками или изначально приобретается в данном состоянии;
Запрещено, чтобы трубы стыковались между собой в местах прохождения через потолочное перекрытие;
Общая длина одного горизонтально расположенного участка составляет не более 1 метра;
Не стоит использовать для одной системы более 3 колен;
Для сцепления труб используйте только гибкие закрепляющие элементы, так как при нагреве, дымоход способен к резкому расширению, а после остывания- сужению.

За счёт правильно проведённой разделки, монтаж системы дымоходных труб, возможетндаже в деревянном доме

Выбираем теплоизолятор

Пространство между балками и дымоходной системой должно быть заполнено теплоизолирующим материалом. В качестве теплоизоляционного материала допускается использование базальтового волокна. Оно хорошо переносит температуры, не превышающие диапазон в 600 градусов. Однако и у этого волокна есть ряд своих недостатков. В первую очередь при сильном нагреве материал начинает выделять вредный для здоровья формальдегид. Также в трубе образуется большое количество конденсата, который впитывается ватой и ухудшает возложенные на теплоизоляцию особенности.

Совет: в качестве более выигрышной альтернативы базальтовой вате, можно использовать керамзит, который имеет небольшую массу, состоит из мелких элементов, а при намокании быстро приходит в исходное положение.

Более бюджетным вариантом изоляции между перекрытием и дымоходом, является использование разбавленного с водой глиняного раствора или простого речного песка. Также не рекомендуется оставлять пространство незаполненным – это не безопасно с пожарной точки зрения.

Труба с защитным металлическим экраном вставляется в отверстие подходящего диаметра

Отверстие для дымохода имеет размеры позволяющие установить трубу, защитный экран и короб

Как защитить поверхность, материалы от перегревания:

Дымоходная система оборудуется водяной рубашкой. Прогреваясь, вода может выводиться в дом и использоваться для бытовых нужд;
Дымоходная система может быть дополнена простым подвесным бочком, в котором после того как воды сильно нагрелась, она сливается и заменяется холодной.

Охлаждение труб производится также с помощью установленной дополнительной трубы, которую необходимо одеть и укомплектовать в верхней и нижней части решётками, обеспечивающие хорошую циркуляцию, прохождения воздушных масс.

Выполнение разделки

При желании покупную конструкцию можно заменить на сделанную своими руками по следующей инструкции:

Отверстие перекрывается предварительно вырезанным элементом из листа нержавеющей стали;
По центру выпиливаем круглый проход, диаметр которого на 12 миллиметра больше самой трубы;
выпиливаем в потолочном перекрытии аналогичный по своей форме и размерам проём;
С каждого края проход заделывается базальтовым волокном;
Для дополнительной защиты теплоизоляционного слоя он закрывается стальными полосками;
В процессе сборки закрепляем первое колено на печи и дополняем конструкцию листом нержавеющей стали;
Данный участок системы должен иметь вертикальное расположение. Производим закрепление элемента на чердачном помещении;
Производим закрепление специальной пластины и в образовавшемся между ней и потолком пространстве укладываем слой теплоизоляционного материала;
Закрепляем пластину саморезами;
Производим утепление прохода.
