Если вы серьёзно задумываетесь заняться выращиванием каких-либо огородных культур у себя на даче или возле частного дома, вам понадобится мотокультиватор. Эта универсальная чудо-машина может полностью автоматизировать большую часть агротехнических мероприятий на вашем участке, позволяя проводить вспашку почвы, сажать и выкапывать картофель, убирать снег, а иногда и выполнять транспортировку некоторых грузов, включая урожай и удобрения.
Не секрет, что такой незаменимый прибор можно купить в любом сельскохозяйственном гипермаркете, однако его стоимость может быть запредельно высокой. Поэтому всё чаще дачники стараются сделать мотоблок своими руками. А ведь на самом деле это не требует особых усилий и навыков, а объём расходов при этом сокращается до минимума.
Мотоблок, или мотокультиватор, представляет собой самоходный двухколесный агрегат, который оборудован двигателем внутреннего сгорания. Приспособление свободно движется вперед, а дачник идёт сзади него, держась за рукоятки с различными узлами и элементами управления. Многие доступные модели обладают несколькими передачами для движения вперед и назад. Чтобы эксплуатация такого изобретения
была максимально продуктивной, его оснащают дополнительными орудиями, включая плуг, позволяющий проводить вспахивание и культивацию земли.
Средняя масса мотоблока достигает 100 кг, а мощность двигателя нередко превышает 8 лошадиных сил. За счёт таких особенностей подобное средство может стать незаменимым для вспашки огородной территории.
Следует обратить внимание на тот факт, что все мотоблоки оборудованы специальным приводом для навесного оборудования, который позволяет передавать часть мощности мотора на подвешенную сенокосилку. В основном такой универсальный механизм позволяет справляться с различными сельскохозяйственными работами, включая:
- вспашку земли;
- культивацию;
- транспортировку урожая (в таком случае необходимо обзавестись небольшим прицепом);
- стрижку травы.
С помощью подобных миниатюрных грузовичков жители наших регионов перевозят дрова, удобрения и урожай. В зимний период его можно использовать в качестве инструмента для уборки снега. Даже самая слабая модель беспроблемно тянет груз массой до 400 кг.
Преимущества культиватора
Несмотря на множество достоинств, излишняя универсальность мотоблока необходима не каждому дачнику. Да и довольно внушительный вес порой усложняет эксплуатацию устройства при выполнении ежедневных задач. Поэтому многие владельцы дачных участков отдают предпочтение упрощенной версии в виде культиватора. Подобное решение характеризуется доступной стоимостью и небольшим энергопотреблением.
Большинство культиваторов гораздо меньше мотоблоков. Вместо колес, которые предусмотрены в классическом варианте, здесь установлены специальные фрезы, которые способны взрыхлять и перемалывать землю при движении. Именно они являются главным рабочим элементом культиватора. Применять дополнительное оборудование, работающее от силовой установки этого прибора, к сожалению, нельзя. Это объясняется отсутствием соответствующего привода.
Среди возможной «оснастки» лишь «пассивные» инструменты, такие как:
- плужок;
- картофелекопалка;
- окучники и др.
Вес культиватора не превышает 50 кг, при этом на рынке можно встретить множество мощных моделей весом до 20 кг. За счёт таких характеристик машину очень просто удержать руками, да и потребление топлива остаётся на минимальном уровне. Кстати, некоторые изделия оборудованы электрическим двигателем.
Стоимость культиваторов существенно отличается от стоимости мотоблоков. Относительно маломощный и недорогой мотоблок мощностью 6 лошадиных сил будет стоить в два раза дороже, чем культиватор с аналогичными рабочими показателями.
Особенности выбора агрегата
При желании выбрать подходящую модель мотоблока обратите внимание на ряд важных параметров. Среди них:
- обрабатываемая площадь;
- тип решаемых задач;
- мощность оборудования.
Если размеры вашего участка не превышают 10 соток, то, естественно, лучше остановить свой выбор на приборе для культивации земли. Если же вы владеете более крупной территорией, здесь есть смысл задуматься о покупке полноценного мотоблока.
Что касается показателей мощности, то их выбирают с учетом типа работ, которые будут проводиться на участке. Для сезонной вспашки почвы в осенний период достаточно приобрести агрегат мощностью двигателя 5,5−6 лошадиных сил. Правда, если речь идёт об обработке целины и сухих почв, то вам понадобится приобрести более тяжелую модель с усиленным мотором. Скорее всего, он будет работать на бензиновом топливе стандарта А92 или А95. Также есть дизельные разработки, потребляющие от 2 до 2,5 литров топливной смеси за час усердной работы.
При желании приобрести миниатюрную версию трактора, отдавайте предпочтение продукции от проверенных брендов. Не секрет, что малая техника европейского производства может комплектоваться «родными» силовыми установками более известных производителей, поэтому такой двигатель сможет прослужить будущему хозяину очень долгое время. Если обеспечить оборудованию надлежащий уход и обслуживание, оно свободно проработает около 15 лет, и столько же после капитального ремонта в хорошем сервисном центре.
Что касается китайской продукции, то она не может похвастаться хорошими показателями мощности, надёжностью и долговечностью. Однако и в этом сегменте можно найти вполне неплохое решение. Просто тщательно изучите репутацию компании, узнайте отзывы реальных покупателей на форумах и порталах для фермеров.
Самодельный мотоблок по инструкции Архипова
Конструкция такого мотоблока выполнена в виде самоходного двухколесного агрегата, который поставляется с двигателем от мотороллера ВП-150М. Эта модель мотора обладает таким конструктивным характером, что при повышенных нагрузках происходит принудительное охлаждение головки цилиндра с помощью воздуха.
Если соблюдать инструкцию Архипова, то на следующем этапе придётся изготовить сваренную из труп П-образную раму, а затем выточить на токарном станке колесную ось. Для основной и регулирующих тяг следует создать 3 шарнира, которые будут выполнять роль соединяющих элементов между мотоблоком, рулем и плугом.
В свою очередь, раму агрегата оборудуют стальной трубой с осью, используя сварочный аппарат. Это позволит осуществить натяжение тросов , идущих к коробке переключения передач. Само натяжение обеспечивается с помощью качающего коромысла. Переключение передач осуществляется с помощью приваренного отрезка стальной трубы.
Что касается аналогов подобной разработки, то их действительно очень много, правда, оригинальная версия обладает некоторыми бесспорными достоинствами.
Преимущества мотоблока Архипова:
Пошаговое руководство по сборке
Начинать сборку агрегата нужно с обустройства ходового вала. Затем его оснащают корпусом с подшипниками, приваривают звездочку и фиксируют обгонные муфты, которые выполняют роль дифференциала. Затем конструкцию снабжают колесами и рамой с телескопической тягой, плугом и рулем.
Самодельная версия сельскохозяйственного мотоблока имеет в своём распоряжении специальные колеса, которые способны обеспечивать максимальное сцепление с грунтом.
Чтобы соединить раму агрегата с подвеской и рамой мотороллера, следует применить две металлические трубы дугообразного вида. Между ними устанавливают ёмкость для хранения топливной смеси.
При обустройстве силовой установки применяется кронштейн, который оснащён стальной осью длиной 150 мм. Его приваривают консольным образом к П-образной раме. Саму ось оборудуют мотором с подвеской, а собранное изделие соединяют с дугами рамы. Только после этого происходит монтаж вторичного вала, протягивание тросов и натягивание цепи .
Модернизация самодельной конструкции
Мотоблок Архипова пользуется огромной популярностью среди широкой аудитории дачников и огородников за счёт своей универсальности. Очень часто его применяют в качестве плуга или культиватора. Чтобы расширить функционал, достаточно заменить съёмные детали для плуга деталями со снятыми отвалами для культиватора. По мере своего перемещения по огороду прибор будет заглублять борозды в землю, укладывая туда клубни картофеля. Для запашки посадочного материала достаточно оборудовать агрегат отвалами и повторно пройтись между высаженными рядами.
Аналогичным путём происходит окучивание проросших растений. Сельскохозяйственный мотоблок характеризуется отличной продуктивностью и простотой в использовании даже для таких целей, как сбор урожая. Чтобы поменять ширину захвата, достаточно применить разные отвалы. К тому же агрегат способен собирать пропущенный картофель и оставшуюся ботву при наличии граблей или борон.
Универсальная конструкция незаменима не только для работ в сфере сельского хозяйства. Её также можно эксплуатировать для уборки снега в зимнюю пору. Такой верный помощник станет хорошим инструментом при очистке дорожек и приусадебной территории от листьев или мусора. Достаточно оборудовать его валиком с круглой щеточкой и дополнительной звёздочкой, что позволит расчищать тротуары.
Каждый уважающий себя дачник рано или поздно приходит к вопросу покупки или изготовления мотокультиватора. Подобный агрегат - действительно ценная находка для людей, занимающихся органическим земледелием. С его помощью можно обрабатывать и небольшие огороды, и крупные территории от 30 соток.
Несмотря на компактные размеры, такой миниатюрный «грузовик» не уступает по продуктивности работы некоторым тракторам. Мощный двигатель способен перерабатывать самую тяжелую почву, а простота в использовании позволяет эксплуатировать его даже при отсутствии конкретного опыта. К тому же изготовить такое приспособление гораздо проще, чем может показаться на первый взгляд. Достаточно обратить внимание на существующие инструкции и воспользоваться рекомендациями профессионалов.
Земельные наделы в деревнях и большие дачные участки требуют колоссальных трудовых затрат в период вспашки, окучивания и культивации. Значительно облегчить задачу можно с помощью трактора, но его стоимость для многих мелких фермеров и огородников запредельно высока. Отличным решением в этом случае будет сборка самодельного мотоблока из бензопилы или мотоцикла.
Область применения
Преимущество мотоблока заключается не только в его низкой стоимости, но и в повышенной маневренности, что позволяет производить работы на таких участках, где трактор просто не сможет пройти по габаритам. С его помощью можно обрабатывать делянки размером всего в один квадратный метр.
В зависимости от установленного дополнительного оборудования мотоблок используется для проведения тех или иных видов работ на земельном участке. Легкие модели обычно комплектуются инструментом для прополки и фрезой. Более тяжелые экземпляры уже могут использоваться для вспашки, окучивания и покоса.
На тяжелый мотоблок допускается установка следующих приспособлений:
При помощи такого устройства, если добавить к нему сиденье и прицеп, можно перевозить различные грузы весом до 300 кг на небольшие расстояния. Его активно используют для посадки и сбора картофеля, других сельскохозяйственных культур. Мотоблок выступает в роли незаменимого помощника при очистке больших участков от снега, бурения и удобрения почвы.
Конструирование агрегата своими руками
Несмотря на то что стоимость такого аппарата во много раз меньше полноценного трактора, купить мотоблок заводской сборки может позволить себе далеко не каждый дачник или деревенский житель. Цены на фирменные изделия колеблются в пределах от 30 до 200 тысяч рублей. Самые дешевые - это агрегаты китайского производства, надежность которых крайне сомнительна.
Сборка самодельного мотоблока своими руками - вариант выгодный. Требуемые затраты, при наличии большинства запчастей, которые обычно всегда имеются в личных хозяйствах, будут минимальны, а качество ничем не хуже заводского.
Необходимые комплектующие
Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант - использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.
Для сборки самодельного мотоблока понадобятся:
- чертежи;
- сварочный аппарат;
- набор инструментов;
- стальные трубы;
- колеса от автомобиля или листовой металл;
- донор (мотоцикл или бензопила).
В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.
Изготовление рамы
Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.
Общие принципы и порядок действий при изготовлении несущей конструкции таковы:
Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.
При таком варианте обычно сразу устанавливают колеса от автомобиля, добавляя в конструкцию ось из цельного кругляка.
Создание силовой части
Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.
Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.
Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.
Основные узлы
Кроме колес, двигателя и рамы многофункциональный мотоблок должен быть оборудован дополнительными узлами, без которых невозможно выполнение ряда основных задач, и его использование будет ограничено простой перевозкой грузов.
Уменьшитель хода - элемент коробки передач, который делает возможным работу агрегата на самой маленькой скорости. В заводских моделях уменьшитель хода установлен на редуктор, соответственно, это необходимо сделать и на самодельном мотоблоке. Во время посадки или сбора картофеля, посевных работ или вспашки земли от силовой установки требуется максимальная мощность при самых малых оборотах. Достичь такого эффекта без установки этого узла не получится.
Редуктор - механизм, который обеспечивает передачу крутящего момента двигателя к отдельным узлам, приводящим мотоблок в движение. Устанавливают его между колесами агрегата и двигателем.
При работе с некоторым дополнительным оборудованием передача крутящего момента происходит непосредственно к нему. Если установлены бур, фреза, снегоуборщик или гусеницы, то редуктор начинает работать с ними напрямую. Без соответствующего опыта и знаний не стоит пытаться самостоятельно собрать и установить этот узел: лучше приобрести его в магазине или снять со старой техники.
Навесное оборудование
Мотоблок - многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.
Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.
Для адаптера понадобится:
- стальной лист;
- сиденье;
- пара колес;
- труба;
- сцепка;
- инструменты и сварочный аппарат.
На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси - 35 см. Посадочное место может быть любой конструкции , но не должно превышать размеров 45×45 см.
После сборки и установки колес на раме крепят управление навесным оборудованием и соединяют конструкцию с мотоблоком при помощи сцепки.
Самодельный прицеп
Прицеп можно изготовить несколькими способами и с применением различных материалов. Как правило, самодельные конструкции делают из металлического каркаса и дерева.
Порядок действий:
Задний борт прицепа делают откидным для облегчения погрузки и разгрузки. По бокам приваривают металлические усилители. Прицеп окрашивают и соединяют с мотоблоком.
Качественный инструмент и современная техника позволяют значительно упростить работу на приусадебном участке. В сельской местности в обработке земли и решении ряда сопутствующих задач хозяева активно используют мотоблоки. Современные модели от проверенного производителя надежны, многофункциональны и готовы к существенным нагрузкам, но стоят дорого. Механизировать свой труд можно и без солидных финансовых вложений: мотоблок достойного качества можно сделать своими руками из подручных или доступных в цене материалов и запчастей. В зависимости от перечня актуальных работ и необходимой мощности выбирают чертеж и основу для будущей техники. Самодельный мотоблок может конкурировать с заводскими моделями, если уделить достаточно времени изучению чертежей, сбору информации и подбору долговечных элементов конструкции.
Преимущества самодельного мотоблока
Даже самые бюджетные мотоблоки от проверенных брендов стоят довольно дорого. Главное достоинство кустарной техники - минимальная цена . Собирая изделие из собственных или дешево приобретенных составляющих частей, владелец сможет получить в свое распоряжение производительный и надежный агрегат. Устройство можно оснастить граблями и другим навесным оборудованием.
Назначение мотоблока - обработка земли, посадка и сбор урожая. Устройство позволяет бороться с сорняками, если его оснастить косилкой. Зимой его используют на снегоочистительных работах, оборудовав специальным отвалом. Основные преимущества изделия:
- низкое потребление топлива - стандартного бака хватает минимум на полдня работы;
- возможность усовершенствования техники для транспортировки грузов;
- оперативное выполнение большого перечня сельскохозяйственных и бытовых работ.
Зарубежные покупные мотоблоки стоят слишком дорого, а китайские агрегаты часто выходят из строя. Поэтому решение произвести довольно производительное устройство в домашних условиях оказывается выгодным вложением своего труда и времени.
Что понадобится в работе?
Начать следует из определения оптимальной мощности будущего изделия. На этапе планирования необходимо тщательно изучить конструкцию подходящих для использования на вашем участке заводских моделей . Это позволит избежать непредвиденных обстоятельств. Стоит заранее начертить четкую схему расположения каждого элемента.
В работе будут необходимы: болгарка, дрель, сварочный аппарат, слесарные инструменты. Важно заранее позаботиться о приобретении расходных материалов и средств защиты (маска для сваривания, очки, перчатки). Сборка начинается из рамы. Элемент техники можно сварить из стальной трубы нужного диаметра. Далее добавляется цепной редуктор и ходовая.
Популярные основы для техники
Самодельные мотоблоки являются переделкой устаревшего или ненужного устройства. Умельцы собирают многофункциональные устройства из бензопилы или мопеда, а с необходимыми навыками и знаниями переделать можно и мотоцикл. Последний вариант наиболее трудоемкий и реализуем, если есть фрезерноый и токарный станок. Поэтому подробно стоит остановиться на более простых способах создания мотоблока.
При создании мотокультиватора можно использовать совместимые запчасти от разных устройств. Обязательными элементами системы являются: двигатель, трансмиссия, редуктор, система агрегатирования для оснащения техники навесным оборудованием . Блок управления должен состоять из тормоза, средств переключения скоростей и контроля уровня подачи топлива.
Оборудование на базе КПП от ЗАЗ
Этот вариант производства малогабаритного трактора надежный, быстрый и доступный в цене. Приступать к работе следует после того, как были изучены все чертежи. Готовый мотокультиватор способен орать, вскапывать грунт, перевозить грузы вплоть до 800 кг. Кроме КПП ЗАЗ или ВАЗ, будут необходимы: рулевая рейка авто, передняя подвеска, бортовые редукторы и колеса. В качестве двигателя целесообразно использовать ЗИД-5.
Мотоблок на базе КПП ЗАЗ
Ось изготавливается из стальной трубы с шарикоподшипными корпусами на концах для крепления колес. Приварив кронштейны, можно монтировать КПП. Далее устанавливается мотор. Управляется мотоблок ручками на вертикальном удерживателе.
Переделка мопеда в мотокультиватор
Это бюджетный способ сделать мотоблок своими руками. Для работы подойдут запчасти и мост от любого мопеда, но чаще всего используют "Муравей". Сборка начинается со сварки рамы. Для этого подойдут 4 мм листы металла и трубы диаметром 40 мм. К готовой конструкции крепят двигатель на трех опорах. Мотор следует предварительно перебрать. Непосредственно над "сердцем" мотоблока монтируется крышка принудительного охлаждения. Цепная передача сооружается с использованием привода двигателя. Приваренная металлическая трубка будет выполнять роль руля.
Важный нюанс: необходимо избежать ошибки в расчете параметров нижнего картера на раме. Передаточное число двигатель-редуктор - 4:1, в редукторе - 2,5:1.
Из мопеда "Муравей"
Готовое устройство будет обладать весом порядка 90 кг и его мощности вполне достаточно, чтобы присоединить плуг и пахать грунт на штык глубиной.
Мотоблок из бензопилы
Такой подход к делу пользуется спросом благодаря малому весу и небольшим габаритам будущего мотокультиватора, а также простотой работ. Готовое оборудование обладает высокой мощностью и его производительность не вызовет сомнений. Финансовые расходы на создание агрегата из бензопилы окажутся минимальными, особенно если переделывать отечественную модель.
Из бензопилы "Дружба"
Рама мотоблока должна иметь форму куба с углами 32×32 мм. Поперечины каркаса станут основанием для двигателя, а место под ними можно использовать для установки топливного бака. Оптимальным креплением будут кронштейны. К опорам следует приварить подшипники. Важно, чтобы центр тяжести изделия располагался строго над колесной опорой. Управление агрегатом будет осуществляться посредством приваренных труб.
Для старта двигателя подходит замок зажигания от ЗАЗ или ВАЗ. Этот мотоблок способен функционировать на бензине низкого качества и дешевых смазочных материалах. Благодаря компактным размерам, техника станет эффективной даже в труднодоступных местах.
Не стоит экспериментировать, это приводит к потере времени и средств. Четкое применение стандартных решений и использование опыта удачных модернизаций техники гарантирует положительный исход работы.
Создание самодельного мотоблока отнимет немало времени, но более доступного в цене способа получить эффективную технику для выполнения различных транспортных и сельскохозяйственных задач не существует. Самодельное устройство поможет качественно выполнить работу и тратить меньше на обслуживание и расходные материалы, если сравнивать с заводскими моделями.
Многие владельцы земельных участков знают, что обработка почвы при помощи ручных инструментов отнимает достаточно большое количество времени и сил. Именно поэтому все более популярными становятся механические устройства. Но так как качественные устройства являются достаточно дорогими, многие землевладельцы создают такие механизмы собственными руками. При наличии сварочного аппарата и некоторых материалов создать культиватор достаточно просто, если схема такого устройства создана заранее.

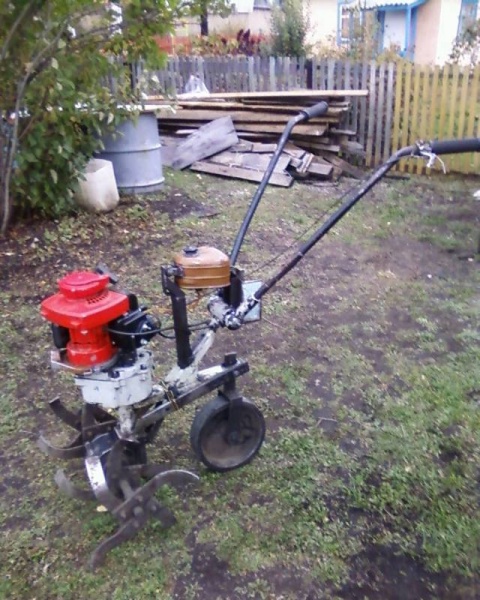

Как сделать культиватор из имеющихся материалов
Перед началом работ стоит разобраться в типах механизмов, которые предназначены для обработки земли. По типу установленного в агрегат силового механизма они разделяются на изделия с электрическим двигателем, а также с мотором внутреннего сгорания. Первый тип механизмов стоит выбирать только в том случае, если на участке имеется энергообеспечение.
Все конструкции с двигателем внутреннего сгорания могут быть использованы на любом участке, так как работают на бензине. Стоит помнить, что при их использовании нужно тратить больше средств, но при этом они являются более эффективными. При этом стоит помнить, что их обслуживание является более сложным.
Также мотокультиваторы отличаются по способы обработки почвы. Некоторые изделия оснащаются колесами с приводом, а на другие устанавливается навесное оборудование, которое одновременно служит и средством перемещения, и инструментом для обработки земли. В первом случае используется два редуктора. Первый необходим для передвижения устройства с определенной скоростью. Второй же вращает навесное оборудование.
Стоит отметить, что также существуют и мотоблоки, в которых колеса не являются ведущими, а устанавливаются в качестве опоры на грунт, благодаря этим элементам упрощается движение агрегата. В таком случае передвижение агрегата происходит за счет вращения навесного оборудования. Стоит отметить, что при использовании механизмов без ведущих колес приходится тратить больше усилий, чтобы удерживать самодельный мотокультиватор на заданной траектории. Именно поэтому многие владельцы земельных участков создают культиваторы с ведущими колесами, чем облегчают процесс обработки почвы.
Колеса культиватора позволяют более эффективно регулировать глубину погружения навесного оборудования в землю. Стоит помнить, что изделия с одной ведущей осью имеют несколько преимуществ. Например, на ось можно поставить колеса, а позади них установить плуг. Также вместо колес можно закрепить объемные фрезы для рыхления. Стоит помнить, что на культиваторе должен быть установлен ходоуменьшитель. Такое устройство помогает при пробуксовке колес, а также при работе на тяжелых грунтах.
Составные части мотокультиватора
Культиваторы состоят из следующих элементов:
Чертежи для самодельно культиватора можно взять из технической литературы или создать на основании заводских моделей. Если искать уже готовые чертежи, стоит помнить, что при их использовании вы будете вынуждены искать определенные компоненты для будущей конструкции. Перед тем как сделать мотокультиватор из пилы своими руками, стоит рассмотреть конструкцию уже готовых изделий, чтобы понять, как именно работают такие конструкции.

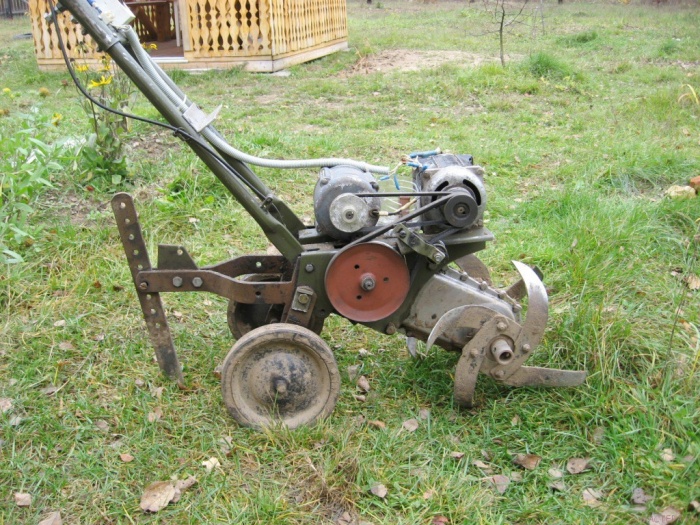

Как сделать электрический мотокультиватор
Изготовить электромотокультиватор сможет любой, кто хоть немного знаком принципом работы подобной техники.
Для работы понадобятся следующие детали:
- мотор от мясорубки;
- металлические трубы;
- уголки;
- колеса с осями;
- винт;
Для создания электрического мотокультиватора потребуются такие инструменты, как сварочный аппарат, кувалда и набор ключей. Также в процессе работы будут использованы плоскогубцы и молоток. Создание мотокультиватора происходит следующим образом:
- Сначала к металлическому картеру редуктора прикручивается 2 уголка.
- После этого нужно изогнуть концы двух трубок для создания рукояток. Трубы после этого необходимо приварить к уголкам.
- Затем к уголкам привариваются оси для колес. Во время выбора колес стоит учитывать, что слишком большие изделия неудобны. Если же устанавливаются маленькие колеса, на мягком грунте мотокультиватор будет закапываться. Поэтому они должны быть средних размеров.
- После этого происходит создание вала конструкции. Кувалдой необходимо разбить насадку от мясорубки и во втулку поместить заготовку, которая создана из лома.
- Затем необходимо приварить винт-грунтозацеп.
- На одной из ранее созданных ручек нужно закрепить выключатель двигателя. Чтобы пользоваться агрегатом было удобнее, стоит размещать элементы управления исходя из размеров руки.
Стоит помнить, что при быстром движении культиватор способен разбивать землю на комья. Если созданное устройство будет работать медленно, это приведет к тому, что грунт станет мягким и обработка будет производиться более аккуратно. Подобные электрические самоделки позволяют обрабатывать небольшие участки.
В статье раскрывается принцип создания мотоблока своими руками для осуществления механизации операций, связанных с обработкой сельскохозяйственных приусадебных участков.
У людей, которые обрабатывают дачные или приусадебные участки, а также живущих в сельской местности, очень часто встает вопрос о механизации работ по посадке, выращиванию и уборке урожая. В наше время на рынке сельскохозяйственной техники предлагается множество агрегатов, которые способны выполнять любые сельскохозяйственные операции.
Список необходимых материалов и запчастей
Для изготовления рамы будущего агрегата необходимо приготовить стальные уголки 36,0х36,0 мм или трубы 60,0×50,0x2,0 мм.
Со старой техники для изготовления мотоблока можно использовать:
- двигатель в полном комплекте;
- топливный бак;
- выхлопную систему;
- воздушный фильтр;
- кикстартер;
- руль с ручками газа и сцепления.
Инструмент для сборки агрегата
Для качественного и оперативного выполнения сборочных работ необходимо приготовить следующий основной инструмент:
- шлифовальную машинку с диском для резки металла;
- сварочный аппарат;
- мощную дрель;
- набор рожковых (накидных) ключей;
- тиски.
Последовательность изготовления мотоблока
Рассмотрим, как сделать мотоблок своими руками при минимальных финансовых затратах.
Первым вопросом необходимо решить проблему с трансмиссией, так как для мотоблока необходим более высокий крутящий момент и соответственно не высокая скорость. Для этого необходимо изготовить промежуточный вал с двумя звездочками. Для первой передачи подойдет штатная шестерня.Такая кинематика позволяет снизить частоту вращения промежуточного вала почти в 8,5 раз. Основная передача остается цепная.
Соотношение зубьев второй звездочки должно соответствовать 1:4,5.
Видео мотоблок своими руками.
Принцип работы мотоблока
Мотоблок позволяет выполнять множество сельскохозяйственных работ. Его универсальность обеспечивается разнообразным навесным оборудованием, которое можно установить на агрегат.
От двигателя крутящий момент передается на промежуточный вал с помощью цепной передачи через две закрепленных на нем звездочки. Вместе с валом вращаются закрепленные на нем колеса, приводя агрегат в движение. С помощью ручки газа можно поддерживать необходимую скорость движения.
Таким образом, изготовленный самостоятельно мотоблок, является отличным помощником по обработке сельскохозяйственных участков и значительно упрощает выращивание урожая. И плюс ко всему вы сможете сами осуществить ремонт мотоблока своими руками.
