Циркуляционный насос — это устройство, позволяющее интенсифицировать процесс циркуляции теплоносителя через приборы отопления. Установка циркуляционного насоса часто позволяет решить проблемы в уже существующих системах отопления, при их недостаточной эффективности.

Назначение

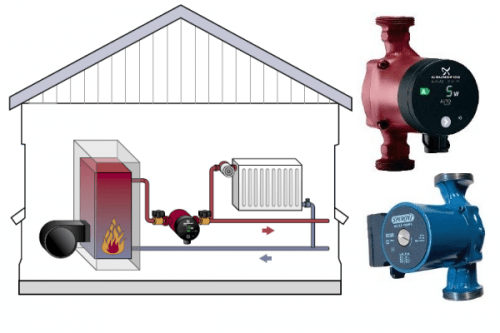

В последнее время для систем отопления очень популярным стало применение циркуляционных насосов. Циркуляционные насосы используются в системах отопления дома для принудительной циркуляции теплоносителя, а также их применяют при создании теплых водяных полов.

Типы циркуляционных насосов. Выбор

Циркуляционные насосы бывают с сухим и мокрым ротором. Насосы первого типа применяются по большей мере в стационарных котельных большой мощности. Насосы с мокрым ротором — ротор электродвигателя которых вращается в воде. Они имеют ряд преимуществ: бесшумность работы, меньшее энергопотребление, не требуют обслуживания. Такие достоинства этих насосов позволили с успехом применять их в системах отопления индивидуальных домов.

Основными параметрами циркуляционных насосов с мокрым ротором являются их подача (количество перекачиваемой воды в час), напор (на какую высоту насос способен поднять воду) и присоединительные размеры в миллиметрах. Выбор циркуляционного насоса сводится к определению необходимой подачи в метрах кубических в час. Но не только. Вопрос решается расчетами, однако для большинства случаев индивидуальных домов и коттеджей можно рекомендовать насосы 25/60 или 32/60. Это справедливо, так как большинство систем отопления домов выполняется из полипропиленовой трубы диаметром 25 или 32 мм. А опытным путем установлено, что согласно расходно-напорной характеристике насосов, напора в 60 м вод. ст. (метров водяного столба) более чем достаточно, как для полного заполнения системы, так и для создания нужной подачи (интенсивности циркуляции).

Монтаж насоса. Как избежать ошибок

Монтаж циркуляционного насоса заключается в его установке в определенном месте на трубопровод системы отопления. Здесь возможны варианты. Рассмотрим монтаж насоса на примере его установки на полипропиленовые трубы. От установки на стальные трубы этот способ отличается только работами по монтажу (врезка, нарезка резьбы), схема сборки узла остается такой же.

Необходимые материалы и инструменты:

• полипропиленовые трубы соответствующего диаметра;
• необходимые фитинги (муфты, переходники, углы, тройники);
• запорная арматура (краны);
• сам насос;
• комплект сварочного оборудования для полипропиленовых труб;
• лен или ФУМ-лента (для уплотнения резьбовых соединений);
• трубный ключ, разводной ключ, сантехнические клещи.

Устанавливать насос необходимо, используя байпас. Это значит, что сохраняется основная нитка трубопровода системы отопления, а насос врезается параллельно ей. Сначала собирают именно эту линию. Необходимо взять специальный полипропиленовый фитинг для перехода от металлического насоса к полипропиленовой трубе: муфта комбинированная, с наружной резьбой, соответствующей присоединительным размерам насоса. Ее следует установить на насос, используя лен или ФУМ-ленту. Так следует сделать с каждой стороны насоса.

Теперь привариваем к обеим имеющимся муфтам по крану (кран шаровой полипропиленовый). Размер крана должен соответствовать размеру муфты. Обычно этот узел выполняют с использованием угла в 90 градусов. Устанавливать угол можно как между муфтой и краном, так и после крана. Выполнив такую работу с двух сторон от насоса, получаем ту самую параллельную линию — байпас. Замерив расстояние между двумя крайними точками конструкции, включающей насос, муфты, два крана и два угла, получаем габаритный размер байпаса с насосом.

1 — полипропиленовый уголок; 2 — шаровой кран; 3 — циркуляционный насос; 4 — фильтр грубой очистки; 5 — шаровой кран; 6 — полипропиленовый тройник

Далее нужно определиться с местом установки насоса. Перед котлом по ходу движения теплоносителя, или после. Наиболее правильной будет установка перед котлом, на обратном трубопроводе системы. Устанавливать насос после котла , на подающем трубопроводе, возможно, но менее эффективно, и применяется только тогда, когда нет возможности установить циркуляционный насос на обратном трубопроводе.

Зная габаритный размер байпаса, необходимо отметить места врезки полипропиленовых тройников в трубопровод. Вырезаем участок обратного трубопровода по меткам, на концы труб системы отопления привариваем тройники (их размер должен совпадать с размером обратного трубопровода, а ответвление тройников — с размерами трубы и фитинга байпаса). Между тройниками устанавливают кран, который не должен заужать размеры трубопровода. Теперь на ответвления тройников навариваем байпас. Размеры участков труб между основными элементами узла выбираются из местных условий, с учетом эстетики и удобства исполнения.

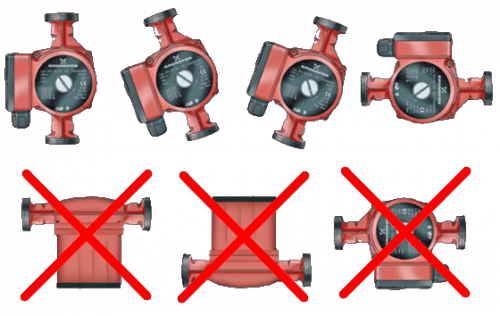

При установке насоса следует обратить внимание на то, чтобы ось электродвигателя насоса была расположена строго горизонтально, возможные варианты всегда хорошо описаны в документации к насосу.

Наматывать лен или ФУМ-ленту на резьбу следует по часовой стрелке, глядя на срез резьбы. Для более качественного уплотнения можно рекомендовать сначала наматывать немного льна, а затем 5-6 витков ФУМ-ленты.

Важно продумать, как будет выглядеть весь узел с насосом, для того чтобы учесть различные возможности и не ошибиться.

При работе с полипропиленовыми трубами нужно обязательно предусмотреть необходимость крепления насоса к стене или полу. Чаще для этого используют металлические хомуты со шпилькой.

Подключение насоса к электрической сети не составит труда. У одних производителей для этого достаточно вставить штатную вилку электрического шнура в розетку. Но чаще, необходимо самому изготовить шнур с вилкой (покупаем кусок электрического трехжильного шнура и вилку). Открыв крышку насоса (шуруп под крестовую отвертку), завести шнур внутрь и соединить с клеммами N, L, и «земля». Не путать контакты «ноль» и «земля»!

Перед первым пуском насоса нужно после заполнения системы водой спустить воздух из насоса. Для этого надо слегка открутить пробку на его корпусе до появления воды, а затем плотно ее закрутить.

Циркуляционный насос повышает эффективность работы автономной системы отопления и дает возможность на 100% пользоваться всеми отопительными контурами. Профессиональная установка насоса в систему отопления частного дома позволяет уменьшить затраты на ремонт и обслуживание, а также снижает шумность работы и гарантирует более эффективную производительность.

Показать всё

Общие сведения

Еще относительно недавно циркуляционные насосы применялись лишь в схемах централизованного отопления, а для частных домов считалось нормой естественное передвижение теплового носителя за счет разницы температур. На сегодняшний день принудительная циркуляция используется практически везде благодаря появлению небольших и недорогих устройств, которые рассчитаны специально на обслуживание системы отопления частных коттеджей.

За счет увеличения скорости перемещения теплового носителя в трубах тепло быстрее поступает к батареям, соответственно, все помещения обогреваются практически моментально. Снижается нагрузка на котельное оборудование, поскольку нагрев жидкости также происходит быстрее.

Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпаса

Пропала необходимость подсоединения неудобных и громоздких труб большого сечения. Контуры стало проще прятать под напольным покрытием.

Основным недостатком циркуляционных насосов является их зависимость от электроэнергии. Если электричество подается с перебоями, то требуется установка резервного источника питания. Остальные недостатки относятся к функционалу и конструкциям устройств различных видов. К примеру, моноблочные и роторные насосы более шумные и регулярно нуждаются в обслуживании, а насос с мокрым типом работы более требователен к качеству теплового носителя.



Виды насосов

По особенностям конструкции все насосы классифицируются на две основные группы: с сухим и мокрым ротором. Для частных домов лучше всего подключить насос к котлу отопления мокрого типа. Он небольшой, практически бесшумный и удобен в обслуживании, но у него не очень высокая производительность: КПД не более 55−57%.

Устройства с сухим ротором более мощные, неприхотливы к качеству теплового носителя, могут работать под высоким давлением, устанавливаются вертикально. Но они довольно шумные и сильно вибрируют. Большинство насосов монтируется на фундамент либо опорную раму на стене.

Для установки «In-line», моноблочных или консольных приборов должно быть специальное помещение - котельная. Они чаще всего ставятся, если горячий теплоноситель циркулирует более 120 м³/ч, то есть эти насосы требуются для обслуживания многоэтажных домов.

Насос. Подача или обратка? Куда правильно ставить. Ответы на вопросы



Основные характеристики

Во время выбора насоса необходимо изучить технические параметры, сопоставив их с требованиями отопительной системы.

Основными критериями являются:

• производительность - объем теплоносителя или перекачка за определенный промежуток времени;
• давление, перекрывающее потери гидравлики в трубопроводе;
• мощность;
• рабочая температура теплоносителя.

Немаловажны и конструкционные элементы, к примеру, диаметр входящего и выходящего патрубка. Для отопительных систем приблизительными будут параметры 25−32 мм.

Приборы со встроенной электроникой дают возможность быстро переводить систему в более удобный режим с учетом изменения температуры или напора в контуре. Автоматические насосы оборудованы цифровыми экранами, предоставляющими информацию о работе прибора.



Правила монтажа

Есть определенные нормы и правила, которые на законодательном уровне описывают, куда и где правильно установить циркуляционный насос. Основная часть регламентирована СНиП 2.04.05. Почти все правила обоснованы эффективностью функционирования и производительностью системы отопления в целом, и в том числе насоса. К примеру, вал оборудования мокрого типа нужно врезать в трубопровод четко горизонтально, чтобы внутри не появилось воздушных пробок.

Фильтр грубой очистки необходимо включить в схему отопления даже во время установки монолитных моделей. Отфильтрованный тепловой носитель принесет намного меньше ущерба всем элементам насоса, чем загрязненная вода.

Определенные правила указывают изготовители оборудования. Например, еще относительно недавно некоторые модели старой насосной группы можно было устанавливать только на обратке, поскольку эти насосы не могли выдержать подачу повышенных температур. На сегодняшний день насосы имеют универсальный характер и расположение этого оборудования можно производить на любом удобном участке.

Непосредственно насос можно установить как вертикально, так и горизонтально, только во время выбора устройства необходимо смотреть, чтобы оборудование могло работать в обоих положениях. Также нужно учитывать один нюанс: во время вертикальной установки мощность снижается приблизительно на 35%. Это нужно учесть во время выбора устройства.

Схема отопления Подключение батарей и радиаторов отопления Однотрубная двухтрубная система отопления

Схемы крепления

Подбирая одну из схем, как правильно установить насос на отопление частного дома, нужно непременно учитывать удобство обслуживания, тип котла и вид отопительной системы.

Первый способ - самый популярный: насос устанавливают на обратке, по которой холодный тепловой носитель подается в котел. Прохладная жидкость не так агрессивно действует на все элементы устройства, поэтому оборудование сможет прослужить дольше.

Второй способ применяют, если невозможно по определенным причинам поставить насос на обратке. В этом случае его закрепляют в начале контура, но не около самого котла, а за группой безопасности.

Еще один вариант системы отопления - когда установлена расширительная емкость в самой верхней точке контура. Если дополнительно произвести врезку насоса, то будет возможность эксплуатировать систему в двух режимах - принудительном и естественном. При этом можно выбирать, какой из способов использовать в каждом конкретном случае.

Последнюю схему можно применять только к системам с твердотопливным котлом. Насос на подающем трубопроводе не устанавливается из-за возможности взрыва. Просто у котлов этого типа нельзя моментально остановить процесс горения топлива, в результате чего начинает происходить закипание теплоносителя.




Горячая жидкость одновременно с паром проникает внутрь насосного узла, что понижает производительность. Холодный теплоноситель в контуре не успевает поступать назад в котел в требуемом объеме, и котел начинает раскаляться еще больше. Следствием перегрева и является взрыв.

Если в нагревающийся котел подать холодную жидкость из контура, образуется конденсат. Чтобы этого не случилось, вода вначале подогревается в малом контуре до +50 градусов, а после термостатический клапан плавно переводит жидкость на большой контур. Так холодный тепловой носитель смешивается с уже нагретой водой, а закипание не происходит.

Способы обвязки

Обвязка - это оборудование, которое требуется для правильной работы насосного узла, а также для бесперебойного функционирования всей системы отопления.

Вначале нужно окончательно определиться, какое количество насосов будет установлено. Для одного контура вполне хватает одного устройства, но во время сложной схемы лучше установить два и более.

Если планируется устройство теплого пола или использование бойлера, то желательно количество агрегатов увеличить до двух. Если в доме находится два котла, то также будет необходимо отдельное насосное оборудование на каждый из них.

В отопительной системе обязательными для установки являются шаровые краны. Они ставятся одновременно с насосным агрегатом. Требуется и обратный клапан, чтобы тепловой носитель перемещался в одном направлении. Клапан устанавливают на трубе сразу после насоса по направлению передвижения жидкости.

Установка циркуляционного насоса

Необходима установка фильтра грубой очистки, чтобы не допустить попадания песка и грязи в корпус устройства. Фильтры тонкой очистки в отопительную систему не устанавливают. Если требуется очищенная вода, то ее предварительно чистят перед заливкой в котел.

Есть риск проникновения воздуха в систему, поэтому возникает необходимость в установке воздушного клапана, который может включаться автоматически. Существуют также и ручные варианты.

После установки оборудования требуется подключение к электричеству. Нельзя подключаться к обычной розетке без заземления. Это грубое нарушение техники безопасности, которое во время аварийной ситуации может привести к печальным последствиям.

Есть более разумные варианты подключения:

• с помощью котла, подсоединенного к автоматике;
• дифференциального защитного автомата;
• бесперебойника.

Лучше всего использовать защитный автомат. Для этого необходим непосредственно выключатель на 8 А, контакты и кабели. Если планируется использование ИБП, то можно его одновременно подключить и к насосному оборудованию, и к котлу.

Производя подключение оборудования к электричеству, нужно исключить возможность проникновения конденсата в клеменную коробку. Термоустойчивый кабель применяется, если тепловой носитель нагревается в отопительной системе более 95 °C. Запрещается соприкосновение кабеля с корпусом насоса, электродвигателем, стенками труб.

Инструкция по установке

Правильная установка циркуляционного насоса в систему отопления выполняется с помощью байпаса. Это объясняется несколькими причинами: так можно оперативно произвести демонтаж либо временно отключить устройство от сети, к примеру, во время появления проблем с электроэнергией.

В продаже есть разные модели уже готовых насосных узлов - под фланцевое крепление либо сварку, с участками для монтажа клапанов или кранов, с дополнительным местом, предназначенным под насос. Но если невозможно купить готовый узел или нет места для его установки, то можно самостоятельно сделать обвязку байпаса и закрепить все элементы.

Для работы потребуются:

• пассатижи;
• набор ключей;
• герметик;
• пакля.

Гайки-американки, как правило, находятся в комплекте с насосным оборудованием, но сгоны, переходники и краны необходимо приобрести предварительно. Внимание нужно уделить качеству материала и диаметру изделий.

Как установить насос?

Этапы монтажа:






Обслуживание насосного узла производится в рабочем режиме. Необходимо регулярно очищать фильтр и контролировать показания манометра. В случае если показания не соответствуют норме, то устройство нужно демонтировать и откорректировать его положение.

После окончания работ по монтажу система отопления заполняется водой. Затем удаляется воздух с помощью выкрученного центрального винта, который находится на крышке корпуса. Появившаяся вода указывает на полное удаление воздушных пробок из отопительной системы. Затем насос можно включать.

Как показывает практика, большинство домашних умельцев вполне справляется с установкой циркуляционного насоса своими руками. Но во время появления сложностей лучше обратиться за помощью к профессионалам, поскольку лишь опытные специалисты знают, как правильно можно обвязать и установить насосное оборудование, соблюдая все нюансы работы отопительной системы.

Для владельцев дачных домов с индивидуальной системой отопления особо актуальным является вопрос, связанный с равномерным распределением тепла между всеми комнатами. Для этого используют циркуляционные насосные установки. И непосредственно остро встает вопрос: как же установить циркуляционный насос отопления, чтобы он обеспечивал бесперебойную высокоэффективную, надежную работу? В этот статье мы подробно рассмотрим этот вопрос.

Причины установки циркуляционного насоса

Стандартная проблема владельцев частных домов - это неравномерность распределения тепла по всей системе отопления. Если в дальних помещениях батареи чуть теплые, а котел при этом закипает, то приходится искать методы для улучшения эффективности работы всей отопительной системы.

Для распределения тепловой энергии по всему дому чаще всего используют такие решения:

• увеличение диаметра труб отопительной системы;
• установка насоса в систему отопления, которая уже присутствует.

Первый способ действенный и практичен, однако он требует значительных денежных и физических затрат, так как придется демонтировать все старые трубы и заменить их на новые. Установка же циркуляционного насоса в систему отопления обеспечит не только одинаковые температурные показатели по всему дому, но и предотвратит возникновению воздушных пробок, которые и являются причиной плохой циркуляции теплоносителя. Кроме того, стоимость установки небольшого насоса значительно ниже, чем замена труб всей системы отопления, да и физических усилий также потребуется значительно меньше.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы предназначены для принудительной циркуляции теплой воды в замкнутых системах отопления. Насос состоит из нержавеющего корпуса и прикрученного к нему стального ротора или мотора, на валу мотора крепится крыльчатка, которая и способствует выбросу теплоносителя. Работе насоса способствует электродвигатель. Установленный в отопительную систему насос втягивает воду с одной стороны и выбрасывает ее в трубопровод за счет центробежной силы, которая возникает при вращении крыльчатки. Напор, создаваемый насосом, должен без проблем справляться с гидравлическим сопротивлением трубопровода, радиатора и других элементов системы.

Типы циркуляционных насосов

Как правило, насосы для отопления делятся на два типа:

• «мокрый»;
• «сухой».

В конструкциях «сухого насоса» ротор не взаимодействует с теплоносителем, его рабочая область отделена от электродвигателя специальными уплотнительными нержавеющими кольцами. При пуске эти кольца начинают вращение один к другому и тонкая водяная пленка, находящаяся между кольцами, герметизирует соединение за счет разных показателей давления в системе отопления и внешней среде. Коэффициент полезного действия циркуляционного насоса с сухим ротором становит 80 %. Кроме того, он достаточно шумный, в сравнении с «мокрым» насосом, поэтому его следует устанавливать в отдельной, хорошо звукоизолированной комнате.

В свою очередь «сухие» насосы подразделяются на три вида: вертикальные, горизонтальные и блочные. У горизонтальных «сухих» циркуляционных насосов всасывающий патрубок расположен на передней части вала, а нагнетательный - на корпусе. Электродвигатель крепится горизонтально. У вертикальных насосов патрубки расположены на одной оси, а электродвигатель расположен вертикально. Теплая вода в блочный насос поступает по направлению оси, а выводится радиально. При работе «сухого» насоса следует контролировать запыленность помещения, так как он может вызвать завихрения пыли и других мелких твердых частиц, что может повредить поверхность колец уплотнения, а вследствие - и герметичность насоса. Стоит помнить, что «сухой» насос требует присутствие жидкости в качестве смазки, так как при ее отсутствии значительно повышается риск разрушения торцевого уплотнения.

«Мокрые» циркуляционные насосы отличаются от «сухих» тем, что ротор вместе с крыльчаткой погружены в теплоноситель, который и выполняет одновременно роль смазки и охладителя. Ротор и статор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность части электродвигателя, которая находится под напряжением. Для отопительной системы корпус «мокрого» насоса преимущественно должен быть бронзовым или латунным, а ротор - керамическим. В сравнению с «сухими» насосами, мокрые менее требовательны в обслуживании и ремонте, кроме того, их шумность значительно меньше. Однако существует и минус, коэффициент полезного действия «мокрого» насоса составляет около 50%. Это связанно с тем, что гильзу, которая разделяет теплоноситель и статор, герметизировать практически нереально. «Мокрые» циркуляционные насосы преимущественно применяют в бытовом отоплении, так как такой производительности для систем отопления небольшой протяжности вполне достаточно.

Как выбрать циркуляционный насос отопления

Первое, на что следует обратить внимание при выборе циркуляционного насоса, это на его мощность. Стоит помнить, что для качественно отопления не обязательно выбирать большой насос с чересчур высокой мощностью. Он будет только создавать излишний шум, стоять намного дороже, да и потребности в нем как таковой и нет.

Чтобы выбрать отопительный прибор, следует произвести точный расчет мощности циркуляционного насоса, оптимально подходящей для вашего дома. Для этого вам необходимо знать такие параметры: диаметр трубы, температура воды, уровень напора теплоносителя, пропускную способность и производительность котла.

Важно знать, сколько литров воды может пройти в минуту через отопительную систему (мощность котла). Помимо этого, необходимо рассчитать количество воды, требуемое для нормальной работы радиатора и колец отопительной системы.

Мощность циркуляционного насоса также напрямую зависит от длины трубопровода. Как правило, на 10 м. трубопровода необходимо примерно 0,5 м. насосного напора.

Чтобы рассчитать расход теплоносителя нужно просто его прировнять к параметрам мощности котла. К примеру, если мощность котла составляет 25 кВт, то расход теплоносителя составляет 25 л/мин. Батареям мощностью 15 к Вт необходимо 15 л/мин воды. Также стоит помнить, что чем уже трубопровод, тем больше сопротивление возникнет на пути передвижения теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любой циркуляционный насос имеет ряд показателей, за которыми и определяется его производительность. Основными являются напор и расход. Эти параметры отражаются в техническом паспорте.

Расход циркуляционного насоса отопления рассчитывается за формулой:

​

где N- мощность котла;t1,t2- температура, выходящая из источника тепла (в большинстве случаев - 90-95 градусов) и находящаяся в оборотном трубопроводе (в основном -60-70 градусов) соответственно.

Таким же образом рассчитывается и напор насоса отопления, согласно европейским стандартам на 1 м.кв площади частного дома необходимо 100 Вт мощности.

Схемы установки циркуляционных насосов

Существует две типовые схемы установки циркуляционного насоса: однотрубная, двохтрубная.

Первая схема характеризуется постоянным расходом теплоносителя и небольшим температурным перепадом, а вторая, наоборот, - переменным расходом и высоким температурным перепадом.

На следующих рисунках приведены схемы подключения циркуляционного насоса отопления, где: 1 -котел, 2- автоматический воздушник, 3- клапан термостатический, 4- радиатор, 5- клапан балансировочный, 6- расширительный бак, 7-вентиль, 8 -фильтр,9- циркуляционный насос, 10-манометр, 11 - клапан предохранительный.

Установка циркуляционного насоса - этапы и важные нюансы монтажа

Перед установкой циркуляционного насоса тщательно изучите инструкцию и схему его подключения. Важно учесть тот факт, что отопительную систему время от времени нужно будет обслуживать, поэтому она должна иметь к себе подход.

Для начала следует слить всю отопительную жидкость из системы, затем в случае необходимости очистить трубопровод. Установка насоса и функциональной цепочки из арматуры выполняется согласно схеме подключения. По завершению монтажа отопительную систему заливают водой, затем удаляют лишний воздух из насоса путем открытия центрального винта. Стоит обратить внимание, что выводить воздух следует перед каждым включением циркуляционного насоса.

​

После того, как был куплен циркуляционный насос отопления, приступают к определению его места монтажа. Рекомендуется циркуляционный насос устанавливать на обратке, перед котлом. Все дело в том, что вверху котла со временем может собираться воздух и если насос установить на подаче, то он как бы будет вытягивать его из котла, в результате чего может создастся вакуум, что приведет к закипанию этой части котла. Если же насос поставить перед котлом, то теплоноситель будет вталкиваться в него, в результате чего не будет создаваться воздушное пространство и котел будет полностью заполненный. Помимо этого, при таком монтаже циркуляционный насос будет работать при более низких температурах, что повысит срок его эксплуатации.

На выбранном участке монтажа насоса выполняют, так называемый, байпас (обвод).Он необходим же для того, чтобы в случае поломки насоса или выключения электричества, вся отопительная система не перестала работать, и теплоноситель прошел через главный трубопровод благодаря открытым кранам. Следует не забывать, что диаметр трубы обвода должен быть меньше диаметра основного трубопровода. После того, как байпас готов, приступают к установке циркуляционного насоса.

Важно помнить, что вал циркуляционного насоса обязательно должен быть установлен горизонтально, иначе в воде будет находиться лишь его часть, то есть насос потеряет около 30% производительность, а в худшем варианте - рабочая зона может прийти в неисправность.

Кроме того, монтаж предусматривает и верхнее расположение клеммной коробки.

С двух сторон насосного оборудования установите шаровые краны. Они в дальнейшем понадобятся вам для обслуживания и демонтажа насосного оборудования.

Система должна обязательно включать в себя фильтр, который предназначен для защиты механизма от мелких механических частиц, которые могут нанести значительные повреждения насосу.

Сверху обводной трубопроводной линии следует вмонтировать ручной или автоматический клапан, который необходим для выпускания возникших через некий период воздушных пробок.

Для исключения произвольного протока воды в системе отопления в области входа-выхода насоса необходимо закрепить запорную арматуру.

При креплении вала двигателя необходимо обеспечить поворот коробки по оси при минимальных усилиях. Для открытой отопительной системы необходимо также предусмотреть расширительный бачок.

Соединительные узлы следует обработать герметиком, что повысит производительность всей системы отопления

Чтобы процесс установки помпы был попроще и чтобы избежать необходимость в поисках соединений и креплений самостоятельно, найдите в магазинах специальное устройство с уже подобранными разъемными резъбами.

Количество необходимых циркуляционных насосов зависит от длины трубопровода. К примеру, если длина труба составляет около 80 м., то достаточно будет установки одного насоса, если же метраж превышает этот показатель - то необходимо использовать два и больше циркуляционных насосов отопления.

Цена установки циркуляционного насоса отопления в полной мере зависит от модели самого оборудования, сложности обводных труб и, конечно же, количества контуров трубопровода.

Причины поломки циркуляционных насосов отопления

Наиболее частые причины поломки циркуляционных насосов отопления:

• неправильная установка насоса

Вал двигателя должен быть расположен строго горизонтально, в ином случае в насосе может возникнуть скопление воздуха, что выведет прибор из строя.

• неправильное расположение клемного модуля или подводка кабеля
• игнорирование процедуры развоздушивания насоса
• не качественная очистка системы от твердых частиц

Стоит помнить, что все неисправности циркуляционного насоса требуют специфических навыков и знаний, поэтому ремонт отопительного оборудования лучше доверить профессионалам.

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса - задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он - обязательный элемент, в гравитационных - можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов - с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе - все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике - котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение - это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки - на правое и левое крыло дома или на первый и второй этаж - имеет смысл на каждой поставить отдельный агрегат, а не один общий - непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления - с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной - работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные - без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие - необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент - направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение - стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода - фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N - нулевой провод, L - фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание - поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы - необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Установка циркуляционного насоса: схемы, правила монтажа

Как должна проводится установка циркуляционного насоса, его обвязка для систем разных типов, как подключить к электричеству.

Установка насоса в систему отопления: разбор основных монтажных правил и хитростей

Для равномерного распределения тепла в доме, оснащенном автономной системой отопления, используют различные модели циркуляционных насосов. Данное оборудование обеспечивает принудительную циркуляцию теплоносителя по трубам и батареям. При этом прогрев радиаторов осуществляется одновременно во всех комнатах независимо от их удаленности от отопительного котла. Проводится установка насоса на отопление в соответствии с инструкцией производителя, в которой подробно описан процесс монтажа данного оборудования. На практике опробовано несколько способов расположения насосных установок в системе отопления частного дома. В каждом случае владельцем объекта выбирается наиболее подходящий вариант с учетом типа используемого котла и расширительного бака, вида отопительной системы, наличия дополнительных элементов.

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений. Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Определение места врезки насоса в систему

Корректная работа насосного оборудования возможна при условии правильного определения места его врезки в трубопровод. Насос должен заставлять теплоноситель циркулировать по системе отопления, обеспечивая тем самым быстрое продвижение горячей воды от котла до всех батарей, установленных в доме. Так выглядит типовая схема подключения циркуляционного насоса отопления, наиболее часто используемая специалистами на практике.

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа

Ее основными элементами являются котел (1), мембранный бак (7), насос (5), радиаторы отопления (8), а также:

• муфтовое соединение (2);
• вентили (3);
• сигнальная система (4);
• сетчатый фильтр (6);
• линия подпитки системы отопления водой (9);
• управление (10);
• температурный датчик (11);
• аварийный датчик (12);
• заземление (13).

В автономных системах отопления обычно устанавливают герметичные насосы с «мокрым» ротором бездроссельного типа. Данные модели не нуждаются в дополнительной смазке деталей и замене прокладок. Эти функции выполняются теплоносителем. Вода, перекачиваемая насосом, еще и охлаждает его элементы, а также обеспечивает бесшумное функционирование оборудования. Корпус бездроссельного насоса изготавливается производителями из чугуна, а ротор – из стали или износостойкого пластика. Устройство, не нуждающееся в интенсивном обслуживании, способно работать в течение 20 и более лет.

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас?

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Установка насоса на отопление: как поставить насос в отопительную систему

Советы по установке циркуляционного насоса на отопление. Как правильно установить насос на отопление: разбор всех нюансов, технических заморочек и многое другое. Видео и фото.

Схемы подключения насоса отопления: варианты монтажа и пошаговый инструктаж

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали.

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен правильным подбором мощности и модели прибора.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке. И вот почему:

1. Плотность воды при нагреве до 50 °C равна 987 кг/м 3 , а при 70 градусах – 977,9 кг/м 3 ;
2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м 3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы с прямым типом сгорания, функционирующие на твердом топливе. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром. Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после блока безопасности и отсечной арматуры котла.

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на байпасе, а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять - клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть правильно установлено на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали. В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

1. Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
2. Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
3. Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Необходимость в этом появляется в следующих случаях:

• при обогреве дома участвует более одного котельного агрегата;
• если в схеме обвязки присутствует буферная емкость;
• система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
• при использовании гидроразделителя;
• когда длина трубопровода более 80 метров;
• при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше. Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса. В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий. Выбрать можно любой из методов подсоединения:

• через устройство дифференциального автомата;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома. Самая сложная задача - врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Схемы подключения насоса отопления: варианты и пошаговый инструктаж

Выбор схемы подключения насоса отопления зависит от сложности самой магистрали. Приведены возможные варианты монтажа циркуляционного насоса, тематические видео и фотоматериалы.

Строительство частного загородного дома обычно предполагает сооружение индивидуальной автономной отопительной системы. Такое оборудование при грамотном монтаже будет значительно экономичней и эффективней, чем подключение к магистральному отоплению. В частности, в автономной системе существенно сокращается расстояние, которое проходит теплоноситель от места нагрева (отопительного котла) до места расположения приборов отопления (радиаторов).

Индивидуальная система отопления может строиться как с использованием принципа свободной циркуляции теплоносителя (горячая вода идет по трубопроводам самотеком), так и с применением насосного оборудования. В последнем случае перед владельцем дома встает вопрос: как установить на отопление?

А нужен ли нам насос?

Конечно, индивидуальная отопительная система может прекрасно работать долгие годы и без включения в нее насосного оборудования. Однако применение циркуляционных отопительных насосов значительно увеличивает эффективность работы отопления.

1. Прежде всего, включение в систему насоса сокращает инерционность движения теплоносителя. При движении горячей воды самотеком, нагретый теплоноситель может достигнуть дальних по расположению радиаторов отопления через значительное время. В результате температура жидкости в трубопроводах успевает снизиться, и радиаторы не столь эффективно нагревают помещения. Разница во времени прохождения теплоносителя может достигать часа и более. С использованием насоса все радиаторы в доме будут нагреваться равномерно.
2. Также, при применении насоса, можно не строить систему трубопроводов с точным соблюдением угла уклона. Даже если в какой-то части вашего дома труба отопления будет идти «в гору», теплоноситель под действием насоса без проблем преодолеет этот участок и в системе не станут появляться воздушные пробки.

Но любое техническое решение может иметь и свои минусы.

1. Электричество у нас в стране пока еще не бесплатное, так что работающий в системе отопления будет съедать деньги из вашего бюджета. Мощность насосных устройств может составлять от 55 до 100 Ватт.
2. Наличие в системе насоса сразу делает ее энергозависимой, так что при любом отключении энергии у вас появятся проблемы с отоплением.
3. Остановка насоса может вызвать чрезмерный нагрев теплоносителя, что послужит причиной разрыва отопительных контуров или разморозки удаленных сегментов отопительных трубопроводов.

Как устроено циркуляционное отопительное насосное оборудование?

Насосные устройства устанавливаются в закрытых системах обогрева жилища. В типичном насосном устройстве имеется корпус из нержавеющего металла. В корпусе размещается электрический двигатель. На валу двигателя размещена крыльчатка, она и перемещает носитель тепла по трубам. Устройство насосного оборудования систем отопления в целом аналогично обычным водяным насосам.

Разновидности циркуляционных насосных устройств

По принципу работы насосные устройства, обеспечивающие циркуляцию теплоносителя в отопительных системах, можно разделить на «мокрые» и «сухие».

• В «сухом насосе» ротор электродвигателя, находящийся за уплотнительной перегородкой, не контактирует с носителем тепла. Во время работы «сухого насоса», при вращении уплотнительных колец, между ними образуется пленка из воды, которая предотвращает проникновение теплоносителя к ротору двигателя. Такое насосное устройство работает с эффективностью около 80%. Недостатком такого оборудования является повышенная шумность, его рекомендуется устанавливать в отдельном помещении.

• «Сухие» циркуляционные насосные устройства могут быть вертикального, горизонтального или блочного типа. Тип насосного устройства влияет на технологию его монтажа и обычно обозначается в техническом паспорте оборудования. Кроме того, отличительной чертой насосных устройств «сухого» типа является необходимость их установки в чистых помещениях, по причине того, что они очень чувствительны к наличию пыли. «Сухие» насосы должны запускать только при наличии жидкого теплоносителя в системе, в противном случае уплотнительные кольца могут разрушиться.

В циркуляционном насосном оборудовании, выполненном по «мокрой» технологии, вращающиеся элементы (крыльчатка, прикрепленная к ротору) погружаются в жидкий носитель тепла. Горячая вода в этом случае одновременно выступает как смазочная и охлаждающая жидкость. Такие насосные устройства более надежны и неприхотливы в эксплуатации, но имеют гораздо меньшую эффективность – около 50%. Такое оборудование неплохо показывает себя в бытовых отопительных системах, их КПД вполне хватает для создания циркуляции теплоносителя в частном доме.

Выбираем циркуляционный отопительный насос

Главным критерием выбора циркуляционного насосного устройства для отопления является его мощность. Она должна соответствовать объему автономной системы трубопроводов. Недостаточная мощность не позволит эффективно использовать все преимущества системы отопления с принудительной циркуляцией. Чрезмерная мощность станет пустой тратой денег.

Для того чтобы вычислить потребную мощность насосного устройства, необходимо собрать следующие сведения:

• сечение трубопровода отопления;
• температура теплоносителя;
• производительность отопительного котла;
• пропускная способность трубопроводов.

Чтобы не пользоваться сложными формулами, необходимую модель циркуляционного насосного устройства можно выбрать по выдаваемому напору.

Потребный напор рассчитывается по очень простой формуле: 0,5 единиц (метра) насосного напора = 10 метрам длины трубопровода отопления.

Цены на циркуляционный насос

циркуляционный насос

Варианты установки циркуляционных насосных устройств

В отопительную систему циркуляционное насосное оборудование может устанавливаться по двум основным схемам : однотрубной и двухтрубной.

• В однотрубной системе происходит постоянный расход теплоносителя. Температурный перепад в ней не очень большой.

• В двухтрубной системе расход теплоносителя зависит от режима работы, и разница температур жидкости в системе может достигать больших значений.

Составные части отопительной системы

1. Отопительный котел.
2. Воздушный клапан.
3. Устройство термостата.
4. Отопительный радиатор.
5. Клапан балансировки.
6. Бачок расширения.
7. Запорные вентили.
8. Фильтрующее устройство.
9. Циркуляционное насосное устройство.
10. Прибор измерения давления в системе.
11. Предохранительное клапанное устройство.

Самостоятельная установка теплового циркуляционного насоса

При установке насосного устройства следует помнить, что его время от времени необходимо обслуживать. Следовательно, к его месту расположения должен быть обеспечен удобный доступ. Наиболее удобным местом установки насосного оборудования будет участок обратного трубопровода (обратки), расположенный перед входным патрубком отопительного котла.

Такое место монтажа обеспечит работу насоса с относительно холодным теплоносителем, что существенно повысит срок службы устройства. Кроме того, установка насоса на трубе обратки предотвращает накопление воздуха в ёмкости нагревательного котла. Это продлевает срок службы оборудования и предотвращает запирание жидкости в накопительной ёмкости.

Алгоритм установки насосного устройства

Шаг 1. Слейте воду из отопительной системы. При необходимости проведите гидродинамическую чистку трубопроводов и радиаторов отопления.

Шаг 2. В выбранном месте монтажа насосного устройства размещается дополнительный обвод трубопровода, его называют байпасом. Предназначение байпаса — обеспечить циркуляцию теплоносителя в системе при выключенном или сломавшемся циркуляционном насосе. Сечение трубопровода байпаса должно быть меньше, чем в основной системе.

Шаг 3. Устанавливаем циркуляционное насосное устройство. При монтаже ориентировать насос необходимо так, чтобы теплоносителем была покрыта вся его рабочая часть (вал и крыльчатка). Помните, что работа насосного устройства «насухую» без нагрузки может привести к серьёзным повреждениям оборудования. Также, неправильная ориентация насоса приводит к понижению его эффективности. Выдаваемая реальная мощность насоса может снизится на 30%. Схему правильной ориентации конкретной модели насоса вы сможете найти в руководстве по эксплуатации.

При выборе расположения насосного устройства и при его монтаже также необходимо учитывать, что коробка с клеммами должна находиться в верхней части оборудования. В противном случае, даже при небольшой протечке или при образовании конденсата, её может залить водой. Результат — короткое замыкание.

Шаг 4. На входном и выходном патрубках насосного устройства системы отопления должны быть установлены шаровые краны. Они облегчают процедуру демонтажа и ремонта оборудования.

Шаг 5. Перед входным патрубком насосного устройства установите фильтр воды. Он предотвратит попадание в насос мелких частиц, взвешенных в теплоносителе. Это существенно отодвинет сроки проведения ремонтных работ.

Шаг 6. На обводном трубопроводе байпаса смонтируйте клапанное устройство. Оно будет стравливать воздушные пробки, если таковые возникнут в системе.

Шаг 7. Обработайте все места стыковок силиконовым герметиком. Это позволит избежать возникновения утечек.

Шаг 8. Заполните отопительную систему жидким носителем тепла, стравите из нее воздушные пробки, открыв центральное клапанное устройство.

Обратите внимание! Стравливание воздушных пробок необходимо производить перед каждым включением насосного устройства.

Обслуживание циркуляционных насосных устройств в отопительных системах

Обычно циркуляционные насосные устройства в системах обогрева жилья не требуют регулярного обслуживания. В случае возникновения поломок, можно обратиться к специалистам сервисных центров. Но для того, чтобы ваше оборудование работало без поломок, необходимо соблюдать некоторые правила.

1. Не включайте насосное устройство, если в системе отопления нет теплоносителя.
2. Следите за тем, чтобы насос работал с тем объемом воды и той мощностью, на которую он рассчитан по паспортным данным.
3. Не оставляйте насос на долгое время в выключенном состоянии. Даже летом ежемесячно производите профилактический запуск. 15 минут работы оборудования будет вполне достаточно, чтобы предотвратить застой частей механизма.
4. Следите за тем, чтобы температура теплоносителя в месте установки насосного оборудования была не очень высокой. Максимально допустимая температура — 65 градусов. При превышении нагрева в осадок в жидком носителе тепла выпадают жесткие соли, которые значительно изнашивают оборудование.

Установка и эксплуатация насосного оборудования в отопительных индивидуальных автономных системах не вызывает особых проблем. Чтобы более подробно ознакомиться с этим вопросом, посмотрите обучающее видео.

Видео – Как установить насос на отопление
