Каркасный дом своими руками: пошаговая инструкция сборки с фото. Каркасный дом своими руками: фото этапов строительства Что входит в каркас дома

Особенности каркасных домов накладывают свой отпечаток на производство строительных работ. Одной из характеристик строений является его вес. Среди всех конструкций каркасные дома имеют минимальный вес, что позволяет значительно упростить его монтаж. Ниже можно ознакомиться с примерной технологией строительства каркасного дома своими руками (См. ). Фото и видео материалы позволят более точно осветить некоторые моменты.

Строительство фундамента

Одним из наиболее простых и дешевых вариантов основания под каркасный частный дом является строительство столбчатого фундамента. Такой фундамент представляет собой несколько опор по наружному контуру здания.

Основные опоры устанавливаются в углах зданий, на пересечениях стен и под несущими простенками. Между основными опорами устанавливаются промежуточные на расстоянии 1.5 – 2.5 метра друг от друга. Глубина закладки опор зависит от характеристик грунта и глубины промерзания. Обычно глубина не превышает одного метра.

Опоры столбчатого фундамента подразделяются на:

• Блочные;
• Железобетонные;
• Бутовые.

Перед началом строительства фундамента необходимо выполнить ряд подготовительных работ:

1. По контуру будущего дома с запасом 2 м нужно снять дерн и выровнять площадь;
2. В местах будущих опор выкапываются ямы с вертикальными стенками и глубиной на 0.2 – 0.3 метра глубже залегания опор. (В сыпучем грунте допускается рытье ям с откосами, при условии закрепления стенок временной опалубкой)
3. Дно ям засыпается слоем гравия или крупного песка и тщательно утрамбовывается.

Перед монтажом опор песчаную подушку необходимо прикрыть гидроизоляционным слоем. В противном случае при заливке бетона в сухой грунт бетонная смесь не наберет необходимой прочности.

Проще всего выполнить опоры путем заливки бетонной смеси в подготовленную опалубку. В плотном грунте опалубку можно делать только выше уровня земли, а в сыпучем – от основания. В подготовленную опалубку укладывается арматура и стальных прутков диаметром 10-15 мм выше верха опор на 20 см для связки с арматурой ростверка. Состав бетонной смеси классический: на 1 кг цемента марки 400 берется 2 кг песка и 4 кг щебня.

Для опор из бутового камня отбирают плотные неслоистые камни небольшого размера – чтобы в один ряд помещалось несколько штук. Зазор между камнями должен составлять около 3 см. Для кладки применяется цементно-песчаный раствор.

Если фундамент выполняется без ростверка, то необходимо строго следить за горизонтальностью верхних поверхностей всех опор. От точности выполнения будет зависеть качество всей остальной работы.

Надземную часть опор можно изготовить из хорошо обожженного красного кирпича на цементно-песчаном растворе.

После окончания установки опор можно заливать ростверк. Ростверк – это железобетонная лента, которая соединяет поверхности всех опор и распределяет нагрузку между ними.

При изготовлении фундамента без ростверка, в верхнюю поверхность опор устанавливаются анкера.

Одно из преимуществ столбчатого фундамента — возможность производить работы поэтапно, по мере наличия средств и времени. Готовность к дальнейшим работам у такого фундамента наступает через 3 недели после последней операции с бетоном. Именно за этот срок бетон набирает свою прочность.

Строительство обвязки

Дальнейшие работы зависят от технологии, по которой будет строиться дом. Это может быть финская, канадская технологии или СИП панели. Быстрее всего можно построить дом из СИП панелей или каркасно-щитовой дом.

Поэтапная технология строительства каркасных домов различных типов имеет очень много общего. В любом случае первоначально выполняется нижняя обвязка.

Для обвязки нужен деревянный брус размерами от 150х150 мм до 150х200 мм. Брусья укладывают на фундамент таким образом, чтобы стыки находились строго посередине опор. Соединение брусьев по периметру и на углах выполняется «в полдерева».

К фундаменту брусья крепятся при помощи заранее вмурованных анкеров. Важно не забыть поверх бутона проложить несколько слоев гидроизоляции, например рубероида.

После выполнения обвязки укладываются лаги. Расстояние между ними зависит от их размеров и должно быть не более ширины листов утеплителя, который будет уложен на черновой пол. Лаги врезаются в обвязку в четверть. К нижней поверхности лаг крепятся бруски для чернового пола, который выполняется из доски толщиной 30-40 мм.

После окончания работ по обустройству чернового пола можно начинать устанавливать каркас. Каркас начинают возводить с установки угловых вертикальных стоек. Стойки крепятся к нижней обвязке при помощи усиленных стальных уголков.

Между угловыми опорами устанавливают промежуточные. Между собой опоры скрепляют временными откосами. Точность вертикалей откосов должна быть максимально достижимой. От этого напрямую зависит прочность и долговечность готового дома. Брусья верхней обвязки так же, как и снизу, соединяются вполдерева и крепятся гвоздями или саморезами напрямую к верхушкам опор. В потолочных балках дерево не выбирают. Они ложатся полностью на верхнюю обвязку и скрепляются с ней.

После того, как сделана верхняя обвязка, делают постоянные откосы на угловых опорах. Они увеличивают жесткость каркаса стены и позволяют выдерживать большие ветровые нагрузки. Откосы выполняются заподлицо с наружными плоскостями стоек.

Теперь все временные откосы можно убрать и приступать к строительству крыши.

Обшивка каркаса

Каркас будущего дома обшивается изнутри плитами OSB или ДСП. OSB предпочтительнее, так как имеет выше прочность. Плиты обшивки крепятся к каркасу саморезами с шагом 200 мм.

Стыки плит должны находиться строго посередине стоек.

Более прочное строение получится если плиты укладывать не вертикально, а горизонтально в несколько рядов. Вертикальные швы соседних рядов не должны находиться на одной опоре.

Утепление

Для утепления каркасного дома могут применяться:

• Пенополистирол;
• Стекловата;
• Минеральная (базальтовая) вата.

Обладающий прекрасными теплоизолирующими свойствами пенополистирол имеет низкие шумопоглощающие свойства крайне низкую огнестойкость. Наилучший вариант утепления – применение базальтовой ваты.

Для утепления стен между вертикальными стойками укладывают гидроизоляцию, а затем листы ваты. При необходимости, утепление может укладываться в несколько слоев с перекрытием швов. Поверх утепления ложится еще один слой гидроизоляции и далее стена обшивается снаружи. Для обшивки можно брать доски или OSB плиты. Все зависит от того, какие работы по отделке наружных поверхностей будут производиться далее.

Утепление пола и потолка производится таким же образом. Для уменьшения объемов работы, верх тоже можно обшить плитами.

Дом из СИП панелей

Сип панели представляют собой слойку из двух листов OSB, между которыми проложен слой пенополистирола. По торцам плит пенополистирол немного утоплен между внешними слоями для возможности соединения между собой. Панели соединяются с помощью деревянных брусков толщиной, равной зазору между OSB плитами и такой шириной, чтобы скрепляемые панели касались друг друга. Технология возведения дома из СИП панелей самая простая из всех.

Сборку дома из СИП панелей начинается так же с нижней обвязки. Затем устанавливается одна угловая опора и к ней крепится первая панель. С другой стороны угла устанавливается вплотную к первой вторая опора. От нее начинается монтаж второй стены. Следующие опоры устанавливаются с противоположных сторон СИП панелей. Точность изготовления панелей позволяет легко выполнить установку углов здания с необходимой точностью.

Чтобы самому освоить пошаговое строительство каркасного дома, хотя бы в его наиболее простом варианте, достаточно владения основами ремесел плотника, слесаря, отделочника и т.д. Речь идет об обычных хозяйских умениях из профессионального арсенала большей части мужского населения. Конечно, истинные трудозатраты и погружение в теоретические вопросы уже зависят от выбранного подхода к строительству (типа проекта, способа возведения каркасника, участия помощников в производственном процессе и т.д.).

Если же все будет сделано правильно, то в течение одного сезона, при относительно небольших финансовых вложениях, вы вполне сможете стать владельцем собственного жилья. Поэтому, а также учитывая оптимальное соотношение , нередко именно его выбирают частные застройщики.

Из чего и как строить

Пред тем, как построить каркасный дом своими руками, следует выполнить ряд подготовительных мероприятий, подобрать проект и материалы, разобраться с нюансами технологических этапов и т.д.

Выбираем способ строительства

Если вы уже решили обойтись без привлечения монтажных бригад, у вас все равно остается несколько возможных способов возведения постройки.

1. Каркасно-панельная технология

Она имеет несколько вариантов реализации. Вы можете заказать «домокомплект» из многослойных или с проектными параметрами на специализированном предприятии. На ваш участок доставят конструктор из подогнанных элементов, снабженный инструкцией по сборке каркасного дома. Это недешевый, но наименее трудоемкий путь. Он позволяет в сжатые сроки стать владельцем собственного жилья. Например, коробка из готовых элементов монтируется на подготовленном основании за день. Конечно, для этого вам придется пригласить пару помощников и арендовать автокран.

Панели могут также изготавливаться своими руками непосредственно на участке строительства. Их сборку осуществляют в горизонтальной позиции на подходящей по размерам ровной площадке. Далее, готовые стеновые части устанавливаются и закрепляются вертикально. Этот способ позволяет добиться неплохой точности самостоятельного изготовления элементов постройки, а помощь подсобников потребуется лишь для подъема и фиксации панелей в проектном положении.

2. Каркасно-рамочная технология

При её классическом методе реализации осуществляют пошаговое строительство каркасного дома из наборки всего его скелета, который, затем, заполняют утеплителем и облицовывают. С одной стороны, преимущества такого способа в том, что он менее требователен к точности геометрических параметров пиломатериалов. Каждая стойка или перемычка устанавливаются индивидуально и сразу в своем проектном положении. Это позволяет нивелировать на месте некоторые дефекты геометрии элементов каркаса. С другой стороны, подобную каркасно-рамочную сборку достаточно сложно реализовать самостоятельно на любых её этапах. Одному человеку практически невозможно одновременно удерживать стойку или перемычку, выставлять и закреплять её по уровню.

Определенной оптимизации процесса позволяет добиться способ строительства каркасного дома, частично совмещающий панельную и рамочную сборку. Например, можно заказать на предприятии каркасы стен и перекрытий. Вы получите высококачественные изделия по приемлемой цене, установка которых не потребует использования грузоподъемной техники. Каркасы также можно изготовить самому, а к их заполнению и обшивке приступать уже после сборки скелета коробки и накрытия её кровлей.

Основные используемые материалы для ограждающих конструкций

Прототипами отечественных каркасников являются объекты, сооруженные по технологиям канадско-американских и европейских мастеров. Эта преемственность подтверждается даже тем, что один из основных отраслевых нормативов СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» разработан на основе жилищно-строительных правил Канады.

Каркас

Действительно, скелеты преобладающего количества каркасников сооружаются из доски или бруса. Например, во многие типовые проекты жилых построек, разработанных для умеренно-климатической зоны, закладываются пиломатериалы из древесины хвойных пород:

• для несущих и стен внешнего теплового контура – доска 150*40 мм (В*Ш) или 150*50 мм;
• для перекрытий – доска 200*40 мм или 200*50 мм, а также идентичный по высоте брус толщиной 100 мм или 150 мм.

При выборе пиломатериалов предпочтение следует отдавать строганным изделиям, высушенным до нормативной влажности 12-18%. Они обходятся дороже обрезной доски общестроительного назначения, однако экономия на них впоследствии доставит немало проблем, в частности:

• влажную древесину сильно коробит при усушке, что приводит к деформации панелей, а также раскрытию стыков между ними;
• изначально кривые доски существенно затрудняют и замедляют монтажный процесс, а его эстетические результаты оставляют желать лучшего.

Важно! Соединение элементов каркасного дома можно осуществлять посредством стальных уголков, гвоздей или саморезов. При этом предпочтение следует отдавать гвоздям с текстурированной поверхностью, например, якорным (ершенным, рифленым).

Заполнение каркаса

Каркасы внутренних перекрытий и перегородок рекомендуется заполнять волокнистыми звукоизоляционными материалами. Зачастую для этого используется минеральная вата со специальными акустическими свойствами. В подтверждение её специализации на упаковку материала должна быть нанесена соответствующая маркировка.

Внешний тепловой контур собирается на основе любого эффективного утеплителя с параметром теплопроводности не превышающим 0,1 Вт/(м* 0 С). При этом заполнение каркаса насыпным материалом допускается только в перекрытиях или мансардных кровлях с уклоном не более 1:5. Для тепловых барьеров стен используется плитная (рулонная) волокнистая, вспененная либо напыляемая изоляция. Каркасный домик, собираемый своими руками, чаще всего утепляют:

• каменной ватой плотностью 30-50 кг/м³;
• стекловатой плотностью 15-20 кг/м³;
• пенополистиролом плотностью 15-25 кг/м³.

Обшивка каркаса

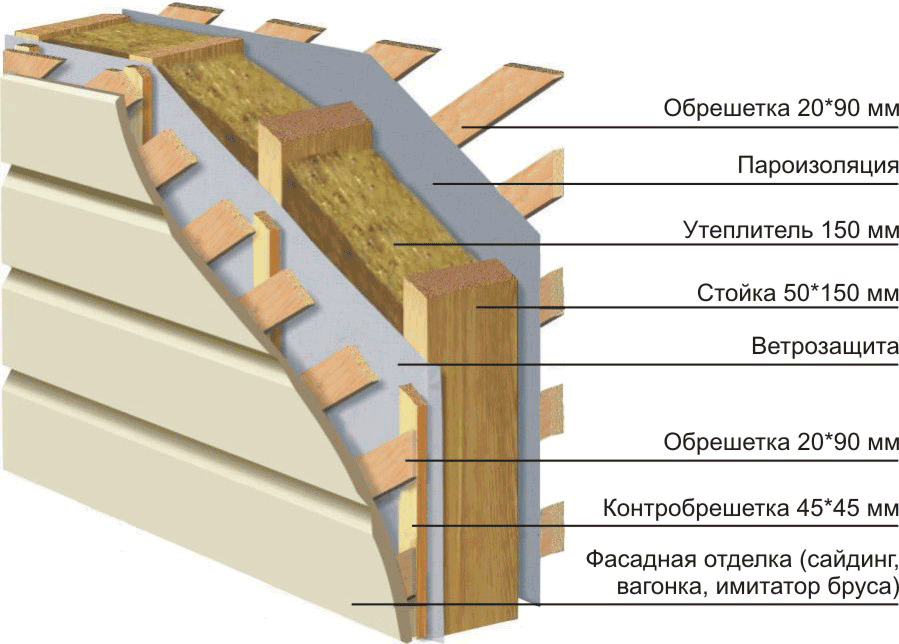

Технология строительства каркасного дома предусматривает поэтапное накрытие конструкционного скелета слоями паро- и гидроизоляции, а также защитной или защитно-декоративной облицовкой.

Особую важность имеет создание надежного паробарьера изнутри помещения. Тепловой контур здания строится по системе термоса с относительно тонкой оболочкой. В холодное время года на её внутреннюю и внешнюю поверхности воздействует значительный градиент температур и парциального давления водяного пара. Влажный воздух стремиться выйти наружу, в том числе, сквозь стены и перекрытия, где из него выпадает конденсат. А это уже недопустимо, так как грозит порчей теплоизоляции, элементов каркаса и облицовки.

Поэтому для пароизоляции по внутренней стороне каркаса используют рулонные материалы с практически нулевой паропроницаемостью. Таковыми являются:

• специальные пароизоляционные пленки (антиконденсатные, ламинированные, фольгированые и др.);
• полиэтиленовое полотно из первичного сырья (толщиной 150-200 мкм);
• крафт-бумага.

В отличие от сборки из готовых заводских панелей пошаговое строительство каркасного дома своими руками предполагает также установку гидроизоляции на внешнюю сторону панелей теплового контура. Предпочтение следует отдавать мембранам, не препятствующим свободному выходу пара из теплоизоляции. В случае установки внешней обшивки с вентзазором, гидроизоляция должна обладать также и ветрозащитными свойствами.

Дальнейшее накрытие паро- и гидробарьеров осуществляется любым листовым или штучным материалом, удовлетворяющим условиям эксплуатации и пожеланиям хозяина: вагонкой, OSB, гипсокартоном (только внутри), профнастилом, ЦСП и т.д.

Как сэкономить материал

Для упрощения всех этапов строительства каркасного дома за основу можно взять типовой проект, подогнать его под себя, затратив совсем немного времени. Конечно, речь идет о незначительных изменениях. Размеры панелей стен и перекрытий, дверных и оконных проемов, а также шаг стоек, лаг, балок конструкционного скелета лучше корректировать, где это возможно, с учетом их кратности габаритным параметрам утепляющего заполнителя и обшивных листов. Таким образом, удастся минимизировать количество обрези и сэкономить время на раскрое минеральной ваты, OSB, гипсокартона и т.п.

Например, практикующийся шаг стоек 400 мм позволяет монтировать вертикально ГКЛ 1200*2500 мм без боковой подрезки. А вот минеральная вата с шириной рулона (плиты) 600 мм удобно ложится уже только в просвет «европейских» стоек.

Сложнее с подбором кратности внешней обшивки. Так, при горизонтальном ориентировании некоторых популярных листовых изделий они будут устанавливаться без подрезки при следующем шаге стоек:

Материал	Длина листа, мм	Количество стоек на лист (без учета последней, общей с соседним листом)	Шаг, мм
ЦСП	2700	4/5/6	675/540/450 640/533,3/457,1/400
OSB	2440	4/5/6	610/488/406,6
Цементная Аквапанель	1200	2/3/4	600/400/300

Из таблицы видно, что с внутренними ГКЛ будут хорошо соотноситься внешние ЦСП длиной 3200 мм, при шаге стоек 400 мм, или Аквапанель (шаг 400 мм и 600 мм). Можно использовать OSB листы 2500 мм, устанавливая ГКЛ горизонтально (шаг 500 мм). Но в этом случае уже придется заниматься подрезкой минваты.

Учитывайте предложения торговой сети

Адаптируя проект каркасного дома под безотходную технологию, для начала следует определиться с желаемыми и доступными в вашем регионе материалами. Уточнить их точные габариты. Та же минеральная вата далеко не всегда шириной 600 мм. Она имеет значительный разброс размеров, зависящий от производителя. Например, ширина популярных плит или рулонов минваты, мм:

• Isover – 565, 600, 610, 1180, 1190,1200, 1210,1220;
• Knauf – 570, 600, 610, 100, 1100, 1200;
• Ursa – 600, 610, 1200.

Важно! Соизмеряя ширину теплоизоляции и шаг стоек (лаг), не забывайте учитывать их толщину. При этом плиты или полосы рулонов минеральной ваты должны укладываться плотно и без зазоров. Поэтому их ширину принимают минимум на 20-30 мм больше ширины просвета каркаса.

Не нарушьте конструкционные параметры!

Увлекшись достижением безотходности строительства, можно недопустимо отойти от расчетных характеристик, заложенных разработчиком проекта каркасного дома. Изменения в него следует вносить крайне осторожно. Например, чрезмерное увеличение шага стоек может привести к существенной потери прочности постройки. Напротив, частая установка стоек приведет к снижению термосопротивления наружных панелей, так как теплопроводность древесины в несколько раз выше, чем у минеральной ваты. Поэтому, если планируется тотальная реконструкция, то придется уже прибегнуть к помощи профильного инженера либо самому основательно заняться изучением систем расчета.

Этапы строительства каркасного дома

Фундамент

Каркасники относятся к одним из наиболее легких сооружений капитального строительства. Поэтому для их установки, нередко, используют наименее материалоемкие быстровозводимые фундаменты. Например, из винтовых свай. Их опорные конструкции собираются на основе групп из стальных труб, увязанных в единые пространственные системы.

Форм фактор и глубина погружения опор зависят от прилагаемой к ним нагрузки, несущей способности и промерзаемости грунта. Таким образом, основными характеристиками сваи являются:

• диаметр винтовых лопастей, который уменьшают с увеличением плотности породы. Навариваемые винтовые поверхности могут быть полностью заменены резьбовой нарезкой для особо плотных грунтов или вечной мерзлоты;
• диаметр стальных труб – чем он больше, тем большую нагрузку несет опора. При этом без использования техники можно вкручивать сваи до Ø 108 мм. На них обычно и возводятся каркасные дома своими руками;
• глубина погружения, составляющая в среднем 2-2,5 м. Лопасти опор должны размещаться ниже глубины промерзания грунта в его плотных слоях;
• обработка антикоррозионными составами.

Установка виннового фундамента

Вам потребуется помощь 2-3 человек для вкручивания винтовых свай. Перед их монтажом с площадки, а также рядом с ней удаляют деревья, кустарник, крупногабаритные предметы. На участке размечаются места установки опор. Это удобно делать в соответствие со схемой постройки каркасного дома, его фундаментной части. Опоры устанавливаются во всех узловых точках (перекрестиях стен) и на прямых отрезках с шагом 1-3 м (не боле 3,5м).

Чтобы не искать или изготавливать специальные хомуты или захваты для вкручивания свай, можно высверлить пару отверстий в их верхних частях. В них будут вставляться концы рычагов ворота. В процессе погружения опор следует корректировать их вертикальность.

После установки последней сваи они срезаются в одной горизонтальной плоскости, а трубы заполняются бетонным раствором.

Балка обвязки (ростверк) изготавливается из металлопроката либо древесины. В первом случае на срезы труб наваривается рама из двутавровых балок либо швеллера, повторяющая проекцию стен. Во втором, площадки из листовой стали толщиной 8-10 мм. К площадкам болтами притягивается рама из бруса сечением 150 (200)*150 мм.

Все металлические элементы обрабатываются антикоррозионными составами, а под детали из древесины устанавливаются прокладки из 2-3 слоев рубероида любого типа.

Пол (перекрытия)

Пошаговая инструкция для строительства каркасного дома своими руками может предусматривать следующим этапом либо монтаж стен, либо перекрытий. В случае с винтовым фундаментом удобней изготовить плиту пола, а затем уже приниматься за стены.

Если ростверком служит деревянный брус, что лучше при полной ручной сборке на стройплощадке, то на него сразу устанавливаются балки (лаги) либо готовый скелет перекрытия полового каркаса. Для свободных пролетов до 3 м используется одинарная доска на ребро (200*50 мм), для более широких – сдвоенная или брус 200*100 мм. На стадии установки винтовых опор фундамента каркасного дома может предусматриваться монтаж дополнительных свай, а на стадии укладки обвязки – дополнительные поперечные балки 200*150 мм для усиления протяженных пролетов перекрытий.

Немаловажное значение имеет также выбор шага лаг. От него будет зависеть рекомендуемая толщина настила для наката верхнего чернового пола или элементов обрешетки. Кроме того, не забываем и о принципе кратности материалов, способствующем их экономии. Например, если шаг лаг принят 600 мм, то для обустройства верхнего чернового пола следует взять доску не менее 35 мм толщиной.

Пример сборки перекрытия

Ниже показана структура плиты пола каркасного дома. Для нижнего чернового наката берут необрезную доску толщиной не более 25 мм. Устанавливают вразбежку. Ветрозащиту можно укладывать свободно, а вот пароизоляцию с обязательной проклейкой стыков монтажным скотчем. Перехлесты полотен обоих видов не менее 15 см. Обрешетка сверху из доски 35*100 мм или бруса со стороной 40-50 мм. Толщина OSB должна соизмеряться с частотой обрешетки, но быть не менее 12 мм.

Важно! Пошаговая сборка пола каркасного дома отличается своей вариативностью, которая зависит от выбираемых материалов, предпочтений хозяев, а также доступности к нижней части плиты.

Оптимальным можно назвать вариант, когда каркас пола изготавливается отдельно в виде скелета панели с набитой нижней частью (из чернового наката и ветрозащиты) и торцевых досок. Затем он переворачивается, устанавливается в проектное положение и осуществляется его дальнейшая комплектация (утеплитель, пароизоляция и т.д.). При таком способе удобно монтировать нижний черновой пол и ветробарьер.

Вместе с тем, по сложившейся традиции, часто изначально на обвязку устанавливают лаги. Затем их подбивают необрезной доской и прокладывают ветробарьер, как показано на рисунке ниже. Это приводит к некоторым сложностям на этапе крепления подбивки, а также не совсем корректной работе ветробарьера.

Остается добавить, что межэтажные перекрытия собираются по похожей схеме. Основное отличие в том, что вместо нижнего чернового наката монтируется декоративная отделка (гипсокартон, шпунтованная доска и т.д.) по реечной или брусковой обрешетке, а вместо ветробарьера герметичная пароизоляция.

Сборка стен

Несмотря на то, что при любой технологии сборки структура готовых стен будет в основном одинаковой, следует учитывать следующие моменты:

• изготавливая панели в горизонтальном положении не забывайте, что в готовом виде они обладают удельной массой 30-50 кг/м 2 . Поэтому, чтобы потом оставалась возможность свободно ставить участки стен на место вручную, они должны иметь небольшую квадратуру. В противном случае лучше собирать на площадке только каркасы панелей дома из доски 150 на 50 (40);
• чтобы придать жесткость и устойчивость вертикальному каркасу используйте временные диагональные элементы из досок того же сечения;
• внутри стеновых панелей следует устанавливать постоянные раскосы в случаях, когда последующая обшивка ни с одной из сторон не сможет обеспечить продольную жесткость. Например, если изнутри набивается гипсокартон, а снаружи вагонка. Если же установить снаружи OSB или ЦСП плиту, то оставлять раскосы внутри каркаса не нужно.

Компоновку вертикального каркаса своими руками лучше начинать с наружной обшивки. Т.е. по стойкам крепится гидроизоляционная мембрана (ветробарьер) и накрывается (с вентзазором или без) фасадной обшивкой. Далее, между стоек укладывается теплоизоляция, монтируется пароизоляция и внутренняя обшивка. Пример подобной компоновки показан на рисунке ниже.

Кровля

Кровельные конструкции каркасного дома ничем особым не отличаются от , сооружаемых над постройками любого другого типа. У вас также имеется два основных варианта – собрать холодную кровлю с вентилируемым чердаком либо утепленную, под которой можно обустроить еще один мансардный этаж или полуэтаж.

Наименее трудоемкой выходит сборка скатного настила над неэксплуатируемым чердачным помещением. Ведь в его структуре отсутствуют слои утеплителя и пароизоляции, а зачастую, и конструкции внутренней декоративной подшивки. Однако в этом случае придется заранее позаботиться о тщательной тепло-, паро- и гидроизоляции верхнего перекрытия над постоянно используемыми хозяйственно-бытовыми и жилыми помещениями. Если же проект строительства каркасного дома предполагает возведение теплого мансардного этажа, то в межэтажные перекрытия лучше закладывать акустическую изоляцию. При этом наличие пароизоляционной пленки обязательно только над влажными помещениями (кухнями, санузлами, банями и т.д.), а вот, например, над гостиной её можно не укладывать.

Структуры теплых кровель с различными видами покрытий принципиально отличаются только способом устройства обрешетки:

• под мягкие покрытия, типа битумной черепицы она набирается сплошным накатом из доски, влагостойкой фанеры или OSB;
• под покрытия из жестких материалов (шифер, профнастил, металлочерепица) – чаще из реек (брусков) с определенным шагом, но иногда и сплошным накатом из деревоматериалов.

Подробней про обустройство кровель можно прочитать

Быстровозводимые дома привлекательны тем, что при готовом фундаменте поставить сам дом можно очень быстро. Например, постройка каркасного дома своими руками, силами двух человек, возможна за месяц без спешки. И это — если с строительстве участвуют неопытные работники, которые только и умеют, что держать в руках молоток. Все потому, что сборка происходит шаг за шагом: регулярное повторение несложных действий. Важно только знать, как правильно собирать каждый узел. Имея инструкцию, понимая принцип строительства, каркасный дом самостоятельно может собрать любой.

Не менее привлекательно каркасное строительство тем, что обойтись можно минимальными затратами. Сколько конкретно потребуется денег на стройку зависит от размеров дома, от используемых материалов (вид и сорт древесины, отделочные материалы). Но в любом случае это — одна из самых дешевых методик. (

Деревянные каркасные дома не единственные. Есть регионы, в которых древесина — роскошь. Там ставят При том, что металл сегодня недешев, все равно получается относительно недорого.

Еще один момент. Многих интересует, можно ли оставлять недостроенным каркасный дом, и если можно, то на каких этапах. Ответ — можно, и первый этап известен всем: оставляют зимовать готовый фундамент. Еще возможны варианты зимовки в следующем виде:

• фундамент + каркас + крыша (без пола);
• фундамент + каркас + крыша +наружная обшивка ОСП + ветрозащита;
• фундамент + каркас + крыша +наружная обшивка ОСП + ветрозащита + смонтированные и утепленные пол и потолок + перегородки.

С окнами и дверями оставлять на зимовку без присмотра опасно. В остальных вариантах отсрочка завершения строительства даже неплохо: древесина просохнет. Зимой, как правило, низкая влажность и сушка идет активно. Заодно выявите все косяки в уже смонтированной части.

После заливки свай устанавливается (ростверка), в нее укладывается и вяжется арматура. Продольные прутки соединяются с загнутыми выпусками арматуры из свай. На этом этапе в ленте оставляют отверстия для подвода коммуникаций и (вставляйте отрезки пластиковых труб поперек ленты).

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Шаг 2: Нижняя обвязка и пол

Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.

Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.

Первый слой — жидкая гидроизоляция, Пока она не высохла, можно на нее приклеить слой рулонной

Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.

Вторая доска укладываются так, чтобы стыки перекрывались

Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.

Ставим обвязку и лаги

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.

На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.

Утепление и настил пола

После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).

Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.

Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.

Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом. Так вот, нужно чтобы дуга то смотрела вверх, то вниз (смотрите фото).

Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.

В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.

Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.

Шаг 3: Каркасные стены

Есть два способа: собирается каркас стены (всей или части — зависит от размеров) на полу, затем поднимается, выставляется и закрепляется. Иногда при таком способе прямо на полу крепят OSB, ГВЛ, фанеру с внешней стороны каркаса: жесткость получается больше. Эту технологию называют каркасно-щитовой или «платформа». По такому принципу в основном работают заводы: они строят в цеху готовые щиты по проекту, привозят на участок и там только монтируют. Но каркасно-щитовое домостроение возможно и своими руками.

Второй способ: собирается все постепенно, по месту. Прибивается брус нижней обвязки, выставляются угловые стойки, потом промежуточные, верхняя обвязка, и т.д. Это та технология, которая называется «каркасное домостроение» или «баллун».

Какой из них удобнее? Смотря сколько человек работает и есть ли возможность, хотя бы периодически, привлекать помощников. На полу работать быстрее и удобнее, чем прыгать несчетное количество раз вверх/вниз по стремянке. Но если секция собрана большая, то поднять ее даже вдвоем будет тяжело. Выход — или звать помощников, или разбивать каркас стены на небольшие сегменты.

Шаг установки и сечение стоек

Угловые стойки должны быть 150*150 мм или 100*100 мм в зависимости от нагрузки и требуемой ширины утеплителя. Для одноэтажного каркасного дома достаточно 100 мм, для двухэтажного — не менее 150 мм. Промежуточные стойки по глубине такие же, как угловые, а их толщина — не менее 50 мм.

Шаг установки стоек выбирается с учетом нагрузки, но реально его чаще подбирают исходя из ширины утеплителя. Если утеплять будете минеральной ватой в рулонах или матах, предварительно узнайте реальную ширину материала. Просвет между стойками должен быть на 2-3 см меньше, чем ширина утеплителя. Тогда отходов почти не будет, зазоров и щелей, через которые уходить будет тепло — тоже. Плотность установки утеплителя в каркасниках — основной момент, ведь только он будет служить защитой от холода. Малейшее нарушение приведет к тому, что в доме будет холодно. Потому к подбору утеплителя и его установке необходимо отнестись с полным вниманием.

Крепление стоек возможно несколькими способами: деревянными нагелями, с врубкой или на уголки. Врубка в доску нижней обвязки должна быть не более чем на 50% ее глубины. Уголки крепятся с двух сторон. Крепление нагелями — старая технология, но сложная в исполнении: выстругивают длинные нагеля, наискосок через стойку и брус нижней обвязки сверлят отверстие, в него вбивается деревянный шип, излишки которого обрезаются. Он хорошо работает, если древесина используется сухая. Если нет — возможно усыхание и потеря жесткости крепления. Установка на усиленные уголки намного проще.

По канадской технологии балки, к которым крепятся окна и двери, делают двойными. Нагрузки тут больше, следовательно и опора должна быть мощнее.

Усиленные стойки возле окон и дверей — необходимость. Только так каркасный дом, построенный своими руками будет надежным

Укосы или раскосы

Если наружная обшивка планируется из плитного материала выскоой прочности — ОСП, ГВЛ, ГВК, фанера — укосы ставят временные и изнутри помещения. Они нужны для выравнивания и поддержания геометрии до тех пор, пока не прикреплена наружная обшивка. Прочности этого материала хватит для создания требуемой жесткости конструкции.

Если же обшивка планируется наборная — из вагонки, и т.п. установка постоянных укосин обязательна. Причем лучший вариант — не те, которые ставят на несколько стоек, а по четыре небольшие штуки на каждую: две сверху и две снизу (как на фото внизу).

Обратите внимание, на фото выше стойки сборные: две доски сбиты вместе гвоздями на всем протяжении в шахматном порядке. Такие стойки имеют еще большую несущую способность, чем цельные, стоят меньше. Это реальный способ снизить затраты на строительство без потери качества. Но увеличивается время на строительство: гвоздей приходится забивать много.

Углы каркасного дома

Больше всего вопросов возникает при строительстве углов. Если поставить брус в углу, то никаких сложностей вроде нет, кроме той, что угол получается холодным. В регионах с непродолжительной и мягкой зимой это не проблема, а уже в средней полосе России требует какого-то решения.

Есть несколько способов того, как сделать угол каркасного дома теплым. Все они показаны на схемах, так нагляднее.

После сборки каркаса чаще всего снаружи его обшивают ОСП, фанерой или другим подобным материалом.

Шаг 4: Перекрытие

Балки перекрытия опираются на брус верхней обвязки. Есть несколько способов крепления:

• на опорные стальные кронштейны;
• на уголки;
• с врезкой;

Врубка — глубина пропила не должна превышать 50% толщины бруса верхней обвязки. Сверху забивается двумя гвоздями, которые должны войти в обвязку не менее чем на 10 см Уголки — привычный метод. Можно использовать усиленные, но не обязательно Перфорированные скобы — форма может быть разной

Размеры балок, шаг их установки зависят от того, что будет сверху. Если второй жилой этаж или , сечение берется больше, шаг делается меньше: чтобы пол не прогибался. Если сверху только кровля и чердак предполагается нежилой — это совсем другие расчеты и размеры.

Если достраивается второй этаж, перекрытие обшивают черновым полом второго этажа. Так работать над созданием второго этажа каркасного дома будет проще. Его сборка ничем не отличается от строительства первого. Разве только тем, что все пиломатериалы приходится затаскивать на второй этаж.

Шаг 5: Стропильная система и кровельный материал

При разработке проекта дома по каркасной технологии наиболее популярными являются или . Их устройство ничем не отличается. Все те же принципы и расчеты. Единственное ограничение касается веса кровельного покрытия: это должен быть легкий материал, нагрузку от которого могут выдержать деревянные балки и перекрытия.

Для фиксации стропила в заданном положении до того, как набили обрешетку, использовались временные укосины

Еще одна относительно недорогая технология

Шаг 6: Утепление

Утеплять каркасный дом можно любым из имеющихся на рынке материалов с соответствующими характеристиками. Все они неидеальны, но все проблемы имеют стандартные решения.

Наиболее популярным утеплителем для каркасных стен является базальтовая вата. Она выпускается в виде рулонов или матов разной плотности. Устанавливать в стены удобнее маты: они более плотные и хорошо сами держатся за счет распирающей силы. Для этого, как говорили выше, их размеры должны быть на 2-3 см больше расстояния между стойками каркаса. Маты, конечно, дополнительно фиксируются специальным крепежом, но работать удобнее, чем с мягким рулоном.

Минеральная вата имеет высокие теплоизоляционных характеристики, неплохая звукоизоляция. Но есть и солидный недостаток: она боится намокания и ее необходимо со всех сторон ограждать не только от влаги (дождя), но и от проникновения пара. Потому со стороны помещения она закрывается слоем пароизоляционной мембраны, которая не дает парам проникнуть внутрь.

Со стороны улицы теплоизоляция из минеральной ваты закрывается еще одной мембраной, но другого типа с другими характеристиками: гидро- ветро- защитная паропроницаемая мембрана. Она не продувается, со стороны улицы не пропускает влагу в жидком и газообразном состоянии, а из утеплителя пары выходить могут: паропроницаемость односторонняя. После установки утеплителя остаются только отделочные работы. Собственно, все, стройка окончена.

Теперь вы знаете как построить каркасный дом. Детализация некоторых процессов далеко не полная, но общая последовательность сборки у вас есть. Возможно, вам помогут еще видео от профессионального плотника, который десятилетия занимается возведением каркасных домов (смотрите ниже).

Видео инструкции по монтажу каркасных домов

Это три видео отличного плотника Ларри Хона. Каждый из них продолжительностью более часа. Очень подробно расписана технология постройки каркасного дома по готовому фундаменту.

По этой инструкции самостоятельное возведение возможно без вопросов: комментируется и объясняются все этапы строительства каркасного дома и мелочи, вплоть до того, какие гвозди, какой длины, сколько штук с каким шагом, забивать в каждом узле. Демонстрируются основные проблемы, которые могут возникнуть и методы их исправления. Если вы решили строить каркасный дом своими руками, не пожалейте времени — посмотрите фильм. Вам многое станет понятнее.

Первая часть — нижняя обвязка и пол.

Вторая часть видео — устройство и сборка каркасных стен.

Третья часть — построение крыши каркасного дома.

Если вы все еще сомневаетесь, стоит ли строить каркасный дом, это наверняка потому, что слышали что это плохая технология, что у нас она не работает. Есть такое мнение. Но основано оно на том, что в канадские и американские каркасные дома ставят из сухого леса, влажностью. не более 20-22%. В наших условиях с лесопилки привозят древесину почти естественной влажности, а это вплоть до 60%. Потому дома ведет и крутит, они становятся холодными.

Но если вы дом собрались строить своими руками, что помешает вам использовать сухую древесину? Камерной сушки она стоит дорого, разница за куб получается очень приличной — почти в два раза. Но сложив древесину на участке в вентилируемые штабеля ее за год можно высушить до тех же 20-22%. Пропитывать или нет перед просушкой биозащитой вы решите сами. Сухая древесина не гниет и не повреждается грибками, но от насекомых ее желательно таки пропитать биозащитой.

Пример такого мнения в видео. С объяснением, почему технология плохая…

Приходилось ли вам сталкиваться с тем, что в обсуждениях на форумах всплывает тема про “правильный” или “неправильный” каркасный дом? Часто людей тыкают носом в то, что каркас неправильный, но толком объяснить – чем же он неправильный и как должно быть, затрудняются. В этой статье я попробую объяснить, что обычно скрывается за понятием “правильный” каркас, который является основой каркасного дома, так же как скелет у человека. В дальнейшем, надеюсь, рассмотрим и другие аспекты.

Наверняка вы знаете о том, что фундамент – основа дома. Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас.

Какой каркасный дом “правильный”?

Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует . Какой сюрприз, не правда ли? 🙂

Вы спросите, почему? Да очень просто. Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”. Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

1. Конструктивная надежность решений.
2. Оптимальность по трудозатратам при возведении.
3. Оптимальность по затратам материалов.
4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните. Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”? В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная. Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах… вообще ни в чем .

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности американского каркаса

Американский каркас – это практически эталон. Он прост, крепок, функционален и надежен как железная пила. Его легко собирать, он имеет большой запас прочности.

Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают. При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль, страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

Типовые узлы каркасного дома

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает “правильный” каркасный дом – использование сухого пиломатериала и отсутствие бруса в стенах. Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

1. Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
3. Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
4. Сдвоенная верхняя обвязка из доски, никакого бруса.
5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем. Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах. Я выделю три основных схемы углов. Хотя реально, основными являются только первые две.

Узлы углов каркасного дома

1. Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант. Почему именно “калифорнийский” – понятия не имею:). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
2. Вариант 2 – закрытый угол. Также один из самых популярных. Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле. Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
3. Вариант 3 – “скандинавский” теплый угол. Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах . Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус – плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметили – во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых – если в углу стоит брус, то изнутри нет “полочек”, чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про “неправильные” каркасы? Зачем делать сложно, если можно сделать проще? Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

Проемы и верхняя обвязка – это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже. Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

Правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про “неправильные” проемы, это сдвоенные и даже строенные стойки по бокам проема. Часто считают, что это нужно для некоего усиления проема для установки окна или двери. На самом деле это не совсем так. Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила? Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов. Чтобы края этих элементов не висели на гвоздях. Просто, надежно и универсально.

На рисунке 3 – одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку. Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.

Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это “неправильно”. Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

В данном случае горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам нет

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как “неправильность” проема. Это “хэдер” над проемом (header).

Оконный “хэдер”

Вот это действительно важный элемент. Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка – лаги перекрытия второго этажа, стропильная система. А сама стена ослаблена на прогиб в районе проема. Поэтому в проемах и делаются локальные усиления. По-американски это headers. Фактически это доска, установленная на ребро над проемом. Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные. Причем сечение хэдера напрямую зависит от нагрузок и размеров проема. Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер. Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. – повторюсь, зависит от нагрузки. Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.

Является ли отсутствие хэдера признаком “неправильности” каркаса? И да, и нет. Если действовать по американскому принципу “просто и надежно”, то хэдер должен присутствовать на каждом проеме. Делай так – и будь уверен в результате.

Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема – нагрузка сверху на проем минимальна и можно обойтись без хэдера.

Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть – отлично. Если его нет – то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

1. Перехлест в углу – связываем вместе две перпендикулярных стены.
2. Перехлест по центру – связываем вместе 2 участка одной стены.
3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее. Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее. Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень. Наверняка вам встречались фразы “укосины сделаны неправильно”. Давайте поговорим об этом. Во-первых, что такое укосина? Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости. Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

1. Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
2. Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
3. Укосина врезается в каждую стойку на своем пути.
4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Это просто доска, воткнутая в первый проем каркаса. Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

1. Во-первых – очень маленький угол наклона.
2. Во-вторых, в такой плоскости доска укосины работает хуже всего.
3. В-третьих, зафиксировать к стене такую укосину сложно.
4. В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости. Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный. Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит. Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии. Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев. На что же обратить внимание?

1. Одинарная обвязка по верху стены.
2. Силовой ригель, врезанный в стойки на протяжении всей стены.
3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете. Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит. От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают. Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители. А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий. Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры. А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский. Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

“Полуправильные” каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений. Поэтому называть их “полуправильными” нужно осторожно.

Приведу несколько примеров.

Пример того, как можно “перебдеть”

Первый пример из нашей же практики. Это дом был построен нами, но по проекту, предоставленному заказчиком. Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”? Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя. Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет. Тут многократный запас прочности “на случай атомной войны”. Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие - это фактически двойная наружная стена, с разнесенными относительно друг друга стойками. Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности. Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми, надежными и правильными методами типа “перекрестного утепления”.

И, что любопытно, обычно “полуправильные” каркасы так или иначе имеют в себе скандинавско-американские решения. А отличия скорее в попытке улучшить хорошее. Вот только часто бывает, что получается “лучшее – враг хорошего”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”. Платить за них или нет – выбор заказчика.

“Неправильные” каркасные дома

Теперь поговорим о “неправильных” каркасах. Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
2. Брус в углах и на обвязках и даже на стойках – это мостики холода и неудобство в дальнейшей работе.
3. Отсутствие хэдеров и усилений проемов.
4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
5. Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”. Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему, данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен. Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток “неправильных” каркасов? Если люди разбираются в том, что они делают, они довольно быстро приходят к канадско-скандинавской схеме. Благо, что информации сейчас навалом. А если не приходят, то это говорит об одном: им, по большому счету, наплевать на результат. Классический ответ при попытке задать им вопрос, почему именно так – “мы всегда так строили, никто не жаловался”. То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться – а как же вообще это принято делать.

Что мешало сделать доску вместо бруса? Сделать усиления проемов? Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно? Ведь ровно никаких преимуществ такой каркас не дает! Один большой набор не самых лучших решений с претензией на супер прочность и т.п.. Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: “правильной” принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение “трудозатратность-надежность-качество”.

К “полуправильным” и “неправильным” относятся все остальные виды каркасов. При этом каркас может быть вполне надежным, но “неоптимальным” со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от “правильных” американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых “правильных” решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой. А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому. Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

Об авторе

Привет. Меня зовут Алексей, возможно вы встречали меня как Porcupine или Gribnick в интернет. Я основатель "Финского домика", проекта, который из личного блога вырос в строительную компанию, цель которой - построить качественный и удобный дом для вас и ваших детей.

Недорогие каркасные дома в России стали популярны не так давно, пока не все знают, что это такое и относятся к ним с опаской. Хотя на Западе здания по этой технологии возводят с середины прошлого века. Почему же практичные европейцы предпочитают коттеджи из бруса и современных материалов, заменяющих дерево? Ответ прост: они обходятся дешевле, причем не только при строительстве, но и в эксплуатации.

Содержание статьи:

1. Особенности технологии

Попробуем разобраться, что такое каркасный дом, из чего и как его строят. Суть технологии определяется самим названием. Основой конструкции служит каркас, который монтируется на заранее подготовленный фундамент и обшивается панелями. После этого производится установка кровли. Затем постройка утепляется, прокладывается гидроизоляция и выполняется отделка фасада. Схема упрощенная, но она отражает основные этапы.

Каркас дома изготавливается из оцинкованной стали (ЛСТК - лёгкие стальные тонкостенные конструкции) или древесины хвойных пород. Для стен используются ОСП (OSB) - ориентированно-стружечные плиты, ЦСП (цементно-стружечные плиты) или фанера, которые с успехом заменяют дерево. В качестве утеплителя применяется минеральная вата, пенополистирол, пенополиуретан. Отделывают постройки сайдингом или штукатуркой.

Рис. 1 - Один из вариантов конструкции стены каркасного дома

Если сравнивать дом из кирпича или шлакоблока и каркасный, то у последнего будет ряд преимуществ. Вот только некоторые из них:

• Типовые постройки имеют относительно небольшой вес, благодаря чему им не требуется массивный фундамент. Чаще всего при их возведении применяют свайно-винтовые, ленточные или столбчатые конструкции;
• При каркасном строительстве вероятность того, что геометрия постройки будет нарушена из-за свойства грунта, меньше чем в остальных случаях;
• Заселяться в построенное жилье можно сразу, так как отсутствует усадка;
• Финишную отделку фасада упрощает абсолютно ровная поверхность плит, из которых изготовлены стены.

2. Срок службы каркасного дома

Ошибкой было бы считать, что срок службы каркасного дома невелик. Как показывает практика, построенное без нарушений технологии здание способно прослужить без ремонта не менее 30 лет. Главный враг металла и дерева – влага, поэтому сохранность конструкции обеспечит только надежная гидроизоляция.

Во многом срок службы каркасного дома зависит от того, какой материал использовался для утепления. Применение пенополистирола позволит обходиться без ремонта около 30 лет. Срок службы здания, при утеплении которого использовалась минеральная или эковата, вдвое больше. Однако эти сроки можно принимать во внимание только при условии высокого качества гидроизоляционных материалов.

Существенно снижает срок службы каркасного дома использование при строительстве непросушенной древесины. По мере высыхания, конструктивные элементы стен и кровли изменят свою геометрию. В результате на стыках могут появиться щели, а целостность обшивки нарушится. Это неизбежно приведет к попаданию влаги на остов и стены.

Каркасные дома в силу небольшого веса и упрощенной конструкции, значительно облегчают домовладельцу проблему ремонта. Обшивку стен всегда можно демонтировать для замены утеплителя. Даже само здание не составит труда приподнять, чтобы поправить фундамент.

3. Виды каркасных домов

Специалисты которые знают, что такое каркасный дом не понаслышке, не всегда могут произвести точную классификацию таких зданий. Но разница в технологии позволяет выделить несколько видов строений, которые имеют свои конструктивные особенности.

Классификация домов производится в зависимости от вида их сборки. Принято выделять:

• Рамные;
• Неразрезные;
• Стоечно-балочные;
• Каркасно-щитовые постройки.

Рамные конструкции часто называют поддонными или платформенными, поскольку возводятся они на основании, в роли которого выступает сборная плита. На ней выполняется монтаж стен, скрепленных между собой обвязкой. Поверх укладывается следующая плита - перекрытие для кровли или верхнего этажа.

Заполняется готовый каркас дома любым утеплителем. Используется базальтовая вата, пенопласт, природные материалы. Внешняя отделка так же может быть различной. Применяют сайдинг, штукатурку, плитку, «вентилируемый» или «мокрый» фасад. Специалисты называют эту технологию американской или канадской. Ценится она за простоту, легкость и относительную дешевизну.

Постройки с неразрезными стойками интересны с точки зрения экономии материалов и трудозатрат. В этом случае каркас дома возводится из бруса стандартных размеров без дополнительного распила. Особое внимание в таких конструкциях уделяется закреплению балок перекрытия, на которые приходится усиленная нагрузка, поскольку они выполняют функцию лаг для настилки пола верхнего этажа. С целью усиления конструкции используется клееный брус.

Фахверковый или стоечно-балочный каркас - это, пожалуй, самый древний способ домостроения. При возведении таких зданий используют брус, укосины и лежневые балки большого сечения. В оригинальном варианте они соединяются между собой так же, как бревна в срубе при постройке дома из дерева. Сегодня для этой цели используют пластины из стали. Такие постройки сложно назвать дешевыми, поэтому в России чаще встречаются коттеджи, фасады которых просто имитируют фахверковые каркасы.

4. Канадская и немецкая технология

Как мы уже выяснили, каркасные дома классифицируются по типу сборки конструкции. Но в обиходе потенциальные домовладельцы чаще сталкиваются с совершенно другой терминологией. Человека, который не собирается самостоятельно строить дом, не интересует, как и из чего строят каркас. Его больше волнует, как скоро он сможет въехать в новое жилье, во сколько обойдется производство всех работ. Рассмотрим различные технологии каркасного строительства в этом аспекте.

Начнем с определения, что такое каркасный дом, построенный по канадской технологии. Основные конструктивные элементы такого здания представляют собой готовые сэндвич–панели. Выполнены они из листов ОSB-3, между которыми проложен слой теплоизоляции. В качестве утеплителя применяется пенополистирол, который наносят при помощи распылителя на поверхность плиты. Полный цикл строительных работ занимает 2 - 3 месяца.

Рис. 2 - Возведение каркасного дома по канадской технологии

Немецкие каркасные дома это комплекты, полностью готовые к сборке. Здесь имеется разметка, облегчающая работу, а так же все необходимые отверстия для крепежа. Производители в заводских условиях осуществляют укладку теплоизоляции и даже некоторых коммуникаций. Остается только доставить «конструктор» к месту строительства и собрать его на заранее обустроенном фундаменте. Возводятся такие здания чрезвычайно быстро, сноровистая бригада справится за месяц.

Строительство с использованием готовых панелей пользуется заслуженной популярностью, и вполне оправданно. Скорость и простота монтажа – существенное преимущество таких технологий. Но и свои минусы здесь тоже есть, проконтролировать качество укладки утеплителя или точность подгонки размеров панелей будущий владелец не имеет возможности. Остается только полагаться на добросовестность производителя.

Готовые панели, изготовленные по канадской технологии, имеют немалый вес, для их транспортировки и укладки требуется специализированная техника. Это тоже большой минус, поскольку общая стоимость работ при этом вырастает. «Немецкие» панели легче, но они требуют тщательной подгонки, буквально до миллиметра. К тому же, такие домики не блещут архитектурным разнообразием.

5. Достоинства каркасных домов

Изначально каркасное строительство преследовало целью экономию материалов и ускорение процесса застройки. Обе эти задачи современные технологии с успехом решают. Можно с уверенностью сказать, что каркасные здания не хуже, чем дома из кирпича или дерева. Они такие же теплые и долговечные, но обходятся намного дешевле. В сравнении с традиционными строениями, каркасные постройки имеют множество плюсов:

1. Особенности конструкции позволяют экономить на отоплении и электричестве. Каркасные дома прекрасно сохраняют температуру, благодаря чему воздух во внутренних помещениях нагревается довольно быстро, а остывает медленно;
2. Срок службы каркасных домов ничем не отличается деревянных. По российскому регламенту такие здания подлежат сносу через 75 лет, на практике эта цифра значительно больше;
3. Современные утеплители позволяют добиться тех же показателей энергосбережения, как у дома со стенами в 3 - 4 кирпича;
4. Простота технологии позволяет строить такие дома своими руками, без привлечения тяжелой техники. Возводятся каркасные здания максимум за 3 месяца, при условии, что строить будут непрофессионалы;
5. Дерево, материал относительно недорогой, а на постройку каркаса с обшивкой его понадобится меньше, чем на традиционное здание. Это делает стоимость готового дома весьма демократичной;
6. Начинать строительные работы можно в любое время, поскольку «мокрые» процессы в технологии отсутствуют;
7. Каркасные дома, несмотря на свою кажущуюся хрупкость, довольно прочны и способны выдерживать даже землетрясения;

Если говорить об эстетической привлекательности, то панели OSB подходят для любого вида финишной отделки. Многие уже выпускаются с декоративным покрытием ЛК составами. При желании, дом каркасный, как и любой другой, можно утеплить по технологии «мокрый фасад», отделать штукатуркой. Если сделать имитацию кладки, стены из каркаса будут выглядеть так же монументально, как дома из кирпича.

6. Основные недостатки

О том, что значит каркасное строительство, мир узнал почти сто лет назад. С тех пор технологии шагнули далеко вперед, появились новые материалы. Каркасные постройки стали намного теплее и прочнее. Однако некоторые недостатки все же остались. Перечислим очевидные минусы:

1. Стены из сэндвич-панелей легко разрезать обычной болгаркой. К сожалению это так, но ведь и каменные «крепости» редко останавливают злоумышленников. К тому же, замок вскрыть гораздо проще, чем вырезать новый вход;
2. Каркасный дом невозможно перестроить или усовершенствовать. Но, справедливости ради, нужно заметить, что необходимость в этом возникает редко;
3. Низкая шумоизоляция тоже реальный недостаток таких домов, но его вполне можно исправить. Достаточно использовать для обшивки панелей снаружи, например, пенопласт, как это делают при отделке «мокрый фасад».

Дома выглядят однотипно – это основной недостаток массовых застроек. Индивидуальности от готового недорогого проекта ждать не приходится. Но любители сложных дизайнерских решений имеют возможность вместо типового коттеджа заказать индивидуальный проект.

7. Дерево или металл – какой каркас лучше?

Во многом срок службы каркасных домов зависит от того какие материалы использовались при постройке. Как известно, каркас это основа для стен и кровли постройки. Он может быть выполнен из дерева или оцинкованной стали. Первый обойдется вдвое дешевле, однако он имеет свои недостатки:

• Невысокая устойчивость к воздействию влаги;
• Подверженность воздействию биологических факторов;
• Пожароопасность;
• Сложность монтажа.

Несмотря на эти минусы, 80% каркасных домов выполнены из деревянного бруса, поскольку этот материал позволяет сохранить атмосферу традиционного натурального сруба. Теплопроводность дерева намного ниже, чем у металла, поэтому нет опасности возникновения мостиков холода.

Рис. 3 - Деревянный каркас

Профиль из стали с оцинковкой уже подготовлен к сборке. Для соединения элементов используются саморезы или заклепки, монтаж можно произвести самостоятельно, без сварочных работ. Срок службы домов на металлокаркасах гораздо выше, чем деревянных.

Рис.4 - Каркас из ЛСТК

Правильный выбор каркаса для дома позволит в будущем сэкономить деньги и время на ремонт. В каждом случае подход должен быть индивидуальным. Все каркасы имеют свои преимущества, но подбирать их нужно в зависимости от того, по какой технологии будет строиться дом.

8. В заключение

Подведем итог вышесказанному: каркасные дома - недорогая альтернатива традиционным технологиям. Это позволяет построить собственный дом, не влезая в долговую кабалу. Подробно изучив информацию о каркасных домах и разобравшись, что это такое, можно сделать оптимистичный вывод: плюсов у таких построек значительно больше чем минусов!

В России строительство коттеджей по каркасной технологии набирает обороты. Учитывая цены на дома из дерева или кирпича, многие отдают предпочтение более дешевым современным материалам. Однако некоторые потенциальные домовладельцы опасаются, что срок службы каркасного дома не будет долгим. Можно с уверенностью сказать, что это миф. Долговечность и надежность жилого здания зависит от качества материалов и профессионализма строителей.
