Как подключить лампу с тремя проводами. Различные способы как подключить люстру к выключателю. Подключение с тремя проводами

Различные варианты схем подключения

Схема подключения будет зависеть от того, какое количество проводов выходит из люстры и сколько проводов подведено к ней по потолку. Поэтому возможно несколько вариантов.

• фаза первой группы ламп;
• фаза второй группы;
• общий нулевой провод.

Данные провода, с учетом маркировки и назначения, подключаются к трем проводам, проходящим по потолку.

Эта схема подключения по своей сути полностью соответствует той, при которой по потолку проходят три провода, а из люстры выводятся три или более. Четвертый провод – это принятый в современной электромонтажной практике провод заземления. В руководстве по подключению люстры данный провод будет обозначен как «PE». Поэтому потребуется попросту соединить желто-зеленые провода между собой, а остальной монтаж выполнить по описанной выше схеме. Если устанавливается люстра старого образца, то она может и не иметь заземления. Поэтому желто-зеленый провод на потолке обрезается и тщательно изолируется. Однако назначение четвертого провода на потолке может быть и иным, если он используется в качестве еще одной фазы. Такая схема применяется для подключения к трехклавишному выключателю, позволяющему управлять сразу тремя группами ламп на люстре.

Финальная стадия — заводим провода в выключатель

Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

1. Подключение одноклавишного выключателя.

Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

2. Подключение к двухклавишному выключателю.

Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

3. Подключение люстры к трехклавишному выключателю.

Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

• производить монтаж лишь с отключенной электросетью;
• еще до начала досконально изучать схему подключения;
• стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

Короткое видео с процессом подключения

Подключение электрических осветительных приборов не выглядит сложным, если имеется только два выхода. Если их больше, задача оказывается более сложной. При этом могут применяться различные схемы подсоединения. В статье рассматриваются различные ситуации, которые могут возникнуть при подключении люстры.

Чтобы подвесить и подключить светильник, потребуются такие инструменты:

• Мультиметр или индикаторная отвертка потребуются в том случае, если нужно определить назначение контактов.
• Клеммные зажимы или колпачки используются для надежного соединения.
• Пассатижи.
• Маркер.
• Отвертка.

Подключение

Также необходима стремянка, имеющая подходящую для работы высоту.

Как правильно подключить люстру на три или четыре провода

Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.

Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.

Если на потолке есть только два выхода, то один из них - это фазовый, другой - нулевой. В этом случае заземление отсутствует. При подключении люстры один из них присоединяют к любому контакту, другой - к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.

Двойной выключатель

Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.

Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:

• Включаются сразу все лампы.
• Включается часть ламп.

Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.

В первом случае обе фазы люстры соединяют с фазой питания, нулевой - с нулевым. Теперь при включении зажгутся все лампы.

Маркировка

Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию. Оставшийся выход изолируют.

Подсоединение можно проводить различными способами:

1. Самый простой - зачистить провода и скрутить их, затем замотать изоляционной лентой.
2. При использовании клеммных зажимов электропровода вставляют в отведенные для этого места и надежно закручивают винтики.
3. Их располагают в одном направлении и скручивают. При необходимости заматывают изоляционной лентой. После этого надевают пластиковые колпачки.

После этого завершают подсоединение люстры с тремя проводами.

Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой - к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.

Важно! Перед началом работы необходимо отключить ток на электрическом щитке.

Нужно определить, какие именно линии соответствуют фазе, а какие - нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой.

Индикаторные отвёртки

Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые - с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.

Как проводить подсоединение

Затем установку люстры нужно закончить.

После установки на щитке включают электричество и проверяют работу освещения.

Когда имеется 4 провода

Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.

Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши. Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.

Простейший вариант подключения

При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой. В выключателе надо подключиться к нужному контакту, а два остальных изолировать.

После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.

Мультиметр

Назначение проводов

Если используется три провода, то их назначение должно быть следующим:

• Светлый желто-зеленый - это заземление.
• Нулевой - желтый.
• Фазовый электропровод имеет бело-синий цвет.

Заземление имеется не всегда. Оно используется в тех домах, которые были недавно построены или отреставрированы. В старых зданиях оно обычно отсутствует, а расцветка не соответствует назначению.

В такой ситуации назначение выходов для светильника нужно определить самостоятельно. Обычно это делают с помощью мультиметра. Для этого нужно при помощи переключателя выбрать работу в режиме «вольты» и установить шкалу «больше 220 В».

Перед тем, как начать проверку, нужно, чтобы все клавиши выключателя были во включенном состоянии. На этом этапе работы светильник приготовлен к работе, но еще не подвешен и не подключен.

Надо обратить внимание на то, сколько клавиш имеется в выключателе. Если там только одна, то это означает наличие только одного фазового выхода. При двух клавишах таких провода должно быть два.

Проверка

При проверке электричество на щитке должно быть включено. Однако после этого его надо отключить. Установка светильника производится при выключенных электрическом щитке и выключателе.

Заземление согласно стандарту имеет желто-зеленый цвет. Другие несут либо фазу, либо ноль. Остальные необходимо попарно проверить щупами мультиметра. Здесь возможны такие ситуации:

• Прибор показывает нулевой результат. В этом случае оба контакта соответствуют фазовой линии.
• На его экране можно увидеть «220» в этом случае один щуп подсоединен к фазе, другой - к нулю.

Если имеется только два электропровода, то один из них фаза, а другой - ноль.

Важно! Существует еще один способ проверки. Для этой цели применяют индикаторную отвертку. Если прикоснуться к фазовому электропроводу, то загорится индикатор. В противном случае - он не отреагирует.

Устройство выключателя

Как соединить люстру с пятью лампочками

Если необходимо подключить такой светильник к одинарному выключателю, то все нулевые контакты соединяют в скрутку, а его подключают к соответствующему проводу из распределительной коробки. Фазы всех лампочек соединяют с фазой на потолке.

Для двойного выключателя надо определить, какие лампы должны включаться при нажатии на каждую клавишу. При подсоединении все нулевые контакты присоединяют к такому же проводу на потолке. Фазы, идущие от лампочек, разделяют на две группы и каждую из них подсоединяют к аналогичному контакту из потолка.

Соединение с помощью клемм

Меры безопасности при подключении

При работе с электричеством важно неукоснительно соблюдать правила техники безопасности. Иначе можно нанести большой вред здоровью.

Надо обратить внимание на следующее:

• Перед началом работы необходимо на щитке отключить электричество. После того, как светильник будет установлен, его снова включают.
• При покупке к осветительному прибору прилагается инструкция по использованию. Ее требуется внимательно прочитать.
• Перед тем, как воспользоваться стремянкой, надо проверить ее устойчивость. Если есть такая возможность, желательно, чтобы страховал другой человек.
• Применяемые инструменты должны быть исправны.

Соблюдая технику безопасности можно гарантировать, что во время установки осветительного прибора никто не пострадает.

Схема подключения

Если делать подключение в соответствии с заранее выбранной схемой, соблюдая требования техники безопасности, то эта работа может быть сделана без возникновения сложностей. Для этого необходимо выбрать схему, которая будет учитывать технические особенности осветительного прибора и подходить наилучшим образом для хозяина.

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:

Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
2. Пассатижи с изолированными ручками.
3. Нож (чтобы снимать изоляцию на жилах).
4. Мультиметр.
5. Изолента.
6. Отвёртки (плоская и крестообразная).
7. Кусачки.
8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
3. С каждой жилы примерно на 1 см снимите изоляцию.
4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

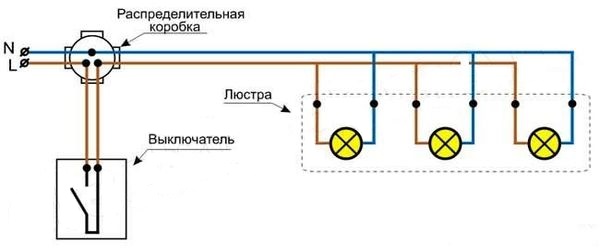

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
3. Проверьте наличие и целостность всех плафонов.
4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
2. Аналогичные действия проделайте с двумя другими рожками.
3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
• Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Кажется, что подключить любой осветительный прибор не так уж и сложно, но так ли это на самом деле? Если из люстры выходит два провода и в потолочной розетке их тоже два, то всё действительно достаточно просто. Но что делать, если проводов больше, например, три? Как проводить подключение в данном случае? Эта проблема вполне решаема и, прочитав данную статью, любой сможет сделать это самостоятельно. Давайте подробно рассмотрим разные варианты подобного соединения освещения с выходными контактами.

Что понадобится для работы?

Чтобы правильно подключить световой прибор с тремя контактами, понадобится следующий набор инструментов:

1. Указатель напряжения
2. Пассатижи
3. Мультиметр
4. Изолента
5. Клеммная колодка
6. Маркер
7. Стремянка

Пассатижи нужны для зачистки от изоляции всех контактов. Потребуется еще и паспорт на люстру. Вместо указателя напряжения можно использовать индикаторную отвертку, вместо стремянки — любую подставку достаточной высоты, чтобы без осложнений дотянуться до потолка. Клеммная колодка обязательно должна быть на 3 клеммы.

Один из вариантов клеммной колодки

Когда весь необходимый инструмент будет подобран, можно приступать к работе, к которой мы полностью готовы.

Определение проводов

Чтобы определиться, какой из контактов за что отвечает, можно воспользоваться схемой, идущей в комплекте с осветительным прибором — она обязательно должна быть в паспорте. В такой электрической схеме указывается порядок подключения каждого провода и его назначение. Каждый из них имеет свою маркировку цветом, который означает следующее:

• ноль – синий
• фаза – белый
• заземление – желто-зеленый

Нередко фаза отмечается коричневым цветом. В некоторых случаях бывает, что документация отсутствует. В таком случае нельзя рассчитывать, что указанные цвета и их значения полностью соответствуют действительности. Проще всего будет воспользоваться мультиметром для выяснения реальных назначений каждого из 3-х проводов. Чтобы это сделать, мультиметр устанавливается в режим прозвонки. Щупы закорачиваются на незначительное время, а звуковой сигнал оповестит, что прибор исправен и полностью готов к работе. Теперь можно начинать прозванивать все контакты для выяснения их назначения.

Режим прозвонки. Так же может обозначаться знаком диода.

Прозвонка мультиметром

Первым делом необходимо выкрутить все лампы из патронов, то же касается и самих патронов. Внутри должны располагается два контакта – нулевой и фазовый. Фаза находится всегда в центре, а другой контакт — сбоку.

Первый щуп, идущий от мультиметра, устанавливается на боковой контакт. Вторым щупом необходимо прикасаться к проводам, выходящим из осветительного прибора. Когда раздастся звуковой сигнал, это будет означать, что найден нулевой провод. Он отмечается маркером.
Затем необходимо найти фазу. Все проделывается точно так же, как в предыдущем случае. Но первый щуп ставится не на боковой контакт, а на центральный. Его тоже надо отметить маркером. Следующий шаг – определение количества контуров. Чтобы это сделать, надо один щуп установить на фазу, а вторым касаться центрального контакта каждого патрона. Если обнаруживается, что к основному контуру подключены не все патроны, значит, люстра не одноконтурная, и требуется провести поиск 2-го контура. Для этого свободным щупом мультиметра надо касаться центрального соединения и 3-го контакта на патронах, которые не подключены к 1-му контуру.
В одноконтурных люстрах 3-й провод отвечает за заземление. Чтобы проверить его, достаточно коснуться щупом корпуса или любой металлической части люстры, а второй щуп помещается на 3-й провод. Если все в порядке, раздастся подтверждающий звуковой сигнал из мультиметра.

Соединение двухконтурного освещения

После того как было определено, что освещение двухконтурное, можно приступать к правильному подключению. В данном случае из 3-х проводов два являются фазой. Проще всего будет произвести подключение, если на выходе, на потолке, тоже 3 провода, как и из люстры, а выключатель, отвечающий за свет, имеет две клавиши. Сначала требуется выяснить назначение каждого провода, выходящего из потолка. Для этого надо включить выключатель, причем сразу обе его клавиши, и с помощью индикаторной отвертки коснуться к каждому проводу. Как только отвертка коснется фазы, на ней загорится лампочка. Обе фазы желательно отметить маркером, чтобы упростить всю последующую работу.
Выключатель следует отключить и повторно проверить все контакты: лампочка на измерителе напряжения или индикаторной отвертке не должна загораться. Если это так, значит всё определено верно. Фазовые провода, идущие от новой люстры, поочередно проводятся к аналогичным контактам на потолке, затем соединяются и нулевые контакты. Для соединения контактов лучше всего использовать клеммную колодку. Это самый надежный и долговечный способ крепления. После этого проверяется работа люстры. Если свет горит, значит все этапы работы выполнены правильно.

Одноклавишный выключатель

Рассмотренный выше пример подключения самый простой и наиболее распространённый. Но нередко в квартире устанавливаются одноклавишные выключатели: как в таком случае подключить осветительный прибор с тремя контактами? Как это сделать, описано ниже.
Несмотря на то, что установлен одноклавишный выключатель, на потолке чаше всего располагается 3 контакта. И в первую очередь следует выяснить, для чего предназначен каждый из них. Надо включить выключатель и проверить напряжение каждого контакта. Фаза может быть и в 2-х проводах, в таком случае разумнее будет заменить однокнопочный выключатель на 2-х кнопочный. Это довольно легко сделать самостоятельно. В таком случае подключение света проводится так, как было описано выше.
Если контакты на потолке имеют только одну фазу, то 2 контакта с фазой, расположенные на люстре, сплетаются в один и подключаются к фазному проводу на потолке. Желто-зеленый провод заземления остается нетронутым: его необходимо заизолировать и спрятать, чтобы он случайно не контактировал с другими контактами.

При подключении к одноклавишному выключателю фазы двух контуров скручиваются между собой

Заземление

Некоторые люстры имеют специальный контакт желто-зеленого цвета, предназначенный для заземления. Его желательно использовать по назначению, особенно если освещение располагается в металлическом корпусе. Новые дома имеют стандартный контакт заземления на любых проводках электросети. В данном случае проблем с монтажом люстры быть не должно: необходимо соединить провода в соответствии с их цветовой маркировкой при помощи клеммной колодки.
Если дом старый, то заземляющего провода скорее всего нет, да и все контакты могут быть без цветовой маркировки, то есть одноцветные. Тогда требуется сначала определить назначение каждого из таких контактов. Из потолка могут выходить 2 или 3 провода. Если их два, то надо найти, какой из них отвечает за фазу, а какой — ноль. После того как провода найдены, проводится подключение по методу, описанному выше. В случае с тремя контактами надо поступать так же. Главное — обязательно отключить подачу электроэнергии перед тем как приступить к работе. Нельзя забывать про правила безопасности.

Наращивание проводов

В наше время большое распространение получили навесные или натяжные потолки. От основного потолка они располагаются примерно на расстоянии в 10 см, именно поэтому нередко длины проводов, расположенных в потолке, для того чтобы подключить освещение просто не хватает. Но это не проблема — их длину можно нарастить. Главное при этом – добраться до самих проводов сразу, ведь после наращивания потолка это будет сделать сложно.
В труднодоступных местах проще всего соединение производить с помощью клеммной колодки. Важно все винты на ней соединить как можно крепче, так как после установки люстры добраться до них, чтобы подтянуть, будет еще сложнее.

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

• Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

• Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

• Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
• Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
• Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
• Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

• Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

• Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».
