Как проложить трубу отопления в полу. Укладка труб отопления в полу – какие лучше выбрать, варианты и преимущества. Принцип функционирования “теплого пола”

03.03.2020

Автономное отопление – это сложный комплекс элементов, работа которых во многом зависит от правильно составленной схемы трубопроводов. Она должна отвечать нескольким требованиям: транспортировка теплоносителя, обеспечение минимальных тепловых потерь, надежность работы и соответствие эксплуатационным характеристикам системы. Какова оптимальная прокладка труб системы отопления: в частном доме, в полу, в земле?

Правила прокладки труб отопления

В процессе проектирования системы нужно учитывать правила прокладки трубопроводов отопления. Они подробно описывают характеристики транспортных магистралей, как внутридомовых, так и для централизованного отопления.

Основным нормативным документом в настоящее время является СНиП прокладка трубопроводов отопления. Лучше всего использовать текущую редакцию, а в частности – СНиП 41-01-2003. В ней помимо требований к организации централизованного теплоснабжения даются рекомендации по прокладке трубопроводов автономного отопления.

Независимо от того, осуществляется прокладка труб отопления в деревянном доме или построенном из кирпича – нужно соблюдать следующие правила:

Температура теплоносителя не должна превышать 95°С, а номинальное давление – 1 МПа;
Нельзя осуществлять прокладку труб в неотапливаемых чердаках, погребах и подпольях, если расчетная температура в зимний период ниже -40°С;
Соблюдение оптимальной скорости движения теплоносителя, в зависимости от уровня шума. Средний показатель для автономных систем составляет 0,5-0,7 м/с. Она напрямую зависит от диаметра трубопровода, мощности циркуляционного насоса и котла отопления;
Скрытая прокладка труб отопления в плинтусах или в штробах стен осуществляется с учетом свойств строительных материалов. Температурное воздействие от поверхности магистрали не должно изменить внешний вид или повлиять на безопасность;
Материал изготовления труб: металл, пластик или металлопластик. При этом на выходе и входе котла обязательно монтируются только стальные патрубки. Их протяженность должна быть не менее 0,5 м.

Это общие рекомендации, соблюдение которых обязательно при любом способе организации транспортных тепловых магистралей. Но для потребителя важно знать тонкости технологии, с помощью которой осуществляется прокладка труб отопления в полу или стенах.

В гравитационной системе отопления необходимо соблюдать уклон труб. Он должен быть не менее 0,3 см на 1 м.п. Это же касается обратной магистрали, ведущей к котлу.

Внутренняя разводка труб отопления

Чаще всего выполняется открытый монтаж трубопроводов. Это оптимальный и наиболее экономичный способ, но сначала следует установить все компоненты системы – радиаторы, батареи, котел. Только после этого можно делать монтаж магистралей. Для лучшей герметизации стыков следует использовать прокладки для батарей отопления. Они могут быть резиновыми (для низкотемпературных систем), паранитовыми (высокотемпературных) или пластиковыми.

Какие способы прокладки трубопроводов отопления в одноэтажном здании лучше всего? Это зависит от характеристик будущей системы.

Прокладка отопления под полом

Основным правилом прокладки трубопроводов отопления под напольным покрытием является ремонтопригодность системы. Это означает, что независимо от материала изготовления пола или труб следует обеспечить свободный доступ к определенным узлам магистрали.

К ним относятся разветвления, места монтажа коллекторов, угловые элемента. Для этого следует установить ревизионные люки. Их размер должен обеспечить ремонт и обслуживание систем, в особенности, если выполняется прокладка труб отопления в деревянном доме. Что еще нужно учесть при монтаже подобного типа?

Тепловые потери . Если установка осуществляется в цементную стяжку – рекомендуется использовать защитные материалы с высоким показателем сопротивления теплопередачи. К ним относятся вспененный полиэтилен, пенополистирол и т.д.;
Если осуществляется прокладка труб отопления в полу из пластика – учитывается разница теплового расширения материалов изготовления магистрали. Для этого следует устанавливать компенсационные петли;
Если монтаж осуществляется непосредственно в утеплитель – нужно учитывать его эксплуатационные параметры . В частности – максимально возможную температуру воздействия.

Установка креплений трубопроводов осуществляется в местах поворотов, разветвлений. На прямых участках интервал монтажа крепежа зависит от материала изготовления труб. СНиП на прокладку трубопроводов отопления не регламентирует это. Но для обеспечения надежности системы и снижения шума рекомендуется магистрали из стали на прямых участках крепить через каждые 300 мм, а для пластиковых – через каждые 200.

Если используется диагональный способ прокладки трубопроводов отопления в одноэтажном здании под полом – на место прохождения магистрали нельзя устанавливать мебель. Это приведет не только к ее повреждению, но и излишнему термическому воздействию на стяжку пола.

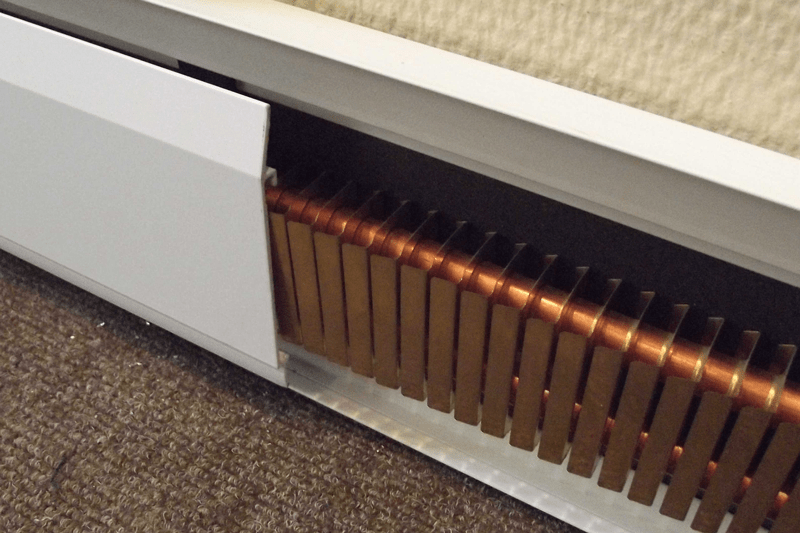

Прокладка отопления под плинтусами

Для прокладки труб отопления в плинтусах следует предварительно приобрести соответствующие расходные материалы. Оптимальный вариант – купить специальные плинтуса с установленными трубами и теплообменными пластинами.

Учитывая материал изготовления, стоимость подобных плинтусных конвекторов довольно высока – от 700 руб./м.п. Поэтому чаще всего делают прокладку батарей отопления в стене, а затем устанавливают плинтус.

Особенностями подобной организации системы являются:

Не допускается изготовление штроб в несущей стене. Альтернатива – монтаж труб под полом;
Материал изготовления плинтуса не должен изменять свойств под воздействием температуры;
Независимо от способа прокладки трубопроводов отопления в одноэтажном здании минимальное расстояние между трубами (прямой и обратной) должно составлять 15 см.

После установки сначала выполняется опрессовка стыков, проверка герметичности при первом пробном запуске и лишь затем устанавливается декоративный плинтус.

При прокладке труб отопления в плинтусах нужно рассчитать количество поворотных узлов. По мере возможности нужно избежать монтажа излишних углов, так как из-за них возрастает гидродинамическое сопротивление при движении теплоносителя.

Подземная прокладка труб отопления

В частном доме может понадобиться прокладка труб отопления под землей. Такая схема применяется для отдельно стоящей котельной или для подвода тепловой магистрали в другие здания – гараж, хозяйственные постройки и т.д.

Для корректной прокладки труб отопления под землей нужно учитывать следующие правила:

Магистраль может располагаться выше уровня промерзания грунта, но тогда следует предусмотреть защиту от образования ледяных пробок. При этом возрастут тепловые потери;
Подача теплоносителя не может находиться на одном уровне или ниже обратной трубы;
Защита от возможного давления почвы. Если ее не предусмотреть – есть вероятность появления деформации или разрушения трубопровода.

Предварительно выбирается правильная труба отопления для прокладки в земле. Она в обязательном порядке должна иметь внешнюю защиту от замерзания. В зависимости от температуры почвы в зимний период это может быть пассивная или активная изоляция.

Для улучшения теплоизоляционных качеств можно поверх слоя песка засыпать монтажную траншею керамзитом.

Пассивная защита труб отопления

Она представляет собой защитный кокон (скорлупу), уравниваемый поверх магистрали. Лучше всего приобрести уже готовые трубы отопления для прокладки в земле. Поверх пластиковой магистрали устанавливают многослойный «пирог». Он не только защищает от воздействия отрицательных температур, но и смещает «точку росы». Таким образом уменьшается вероятность появления конденсата на трубопроводе.

Учитывая правила прокладки трубопроводов для систем отопления можно выделить такие виды теплоизоляционных материалов:

Базальтовая вата . Помимо хороших теплоизоляционных качеств она обладает гигроскопичностью, т.е. влага с поверхности трубы будет удаляться через волокна ваты;
Вспененный полиэтилен . Рекомендовано использовать в сочетании с минеральной ватой. Он образует первичный теплоизоляционный слой, а базальтовый утеплитель защищает магистраль от воздействия низких температур;
Скорлупа из эксплицированного пенополистирола . Оптимальный вариант для прокладки труб отопления на небольшую глубину. Герметизация обеспечивается с помощью специальных замков, которые после установки изолируются скотчем.

Однако в отличие от прокладки трубопроводов отопления в полу, необходимо постоянно обеспечивать высокую температуру теплоносителя. Даже самая хорошая пассивная защита утеплителем не сможет предоставить образование ледяных пробок.

Для регионов с экстремально низкими температурами для наружной прокладки тепловых магистралей можно использовать специальную трубу Uponor Ecoflex Thermo Twin. Помимо надежной теплоизоляции она комплектуется нагревающим кабелем.

Греющий кабель для отопления

Согласно СНиП для наружной прокладки трубопроводов отопления не предусмотрена возможность использования внешних источников тепла. Но на практике в автономных системах с наружной магистралью это один из оптимальных способов обезопасить трубопровод от промерзания.

Принцип действия греющего кабеля прост – между двумя проводами возникает резистивное взаимодействие, в результате которого электрическая энергия трансформируется в тепловую. Такую схему можно применять и для прокладки труб отопления в деревянном коттедже в технических помещениях, где теплоизоляция стен низка.

Лучше всего использовать саморегулирующиеся модели. Между проводниками располагается полимерный наполнитель с изменяющимся показателем электрического сопротивления. При понижении температуры снижается электрическое сопротивление, в результате чего повышается температура кабеля. Таким образом происходит обогрев поверхности отопительной трубы, установленной в земле.

Что еще нужно учитывать при прокладке труб системы отопления: в частном доме, в полу, в земле? Если есть вероятность воздействия отрицательных температур – можно вместо воды использовать специальный антифриз. Температура его кристаллизации ниже 0°С и зависит от концентрации. Для пропиленгликолевых составов нижняя граница может находиться на уровне -60°С.

Мы приветствуем нашего постоянного читателя и предлагаем ему новую статью по устройству отопления.

С момента появления первого костра в пещере человек постоянно ищет самые удобные, безопасные и экономичные способы отопления. Нам хочется, чтобы в доме было тепло, . Инженеры додумались спрятать трубы отопления в полу под стяжку – это позволяет получить очень комфортную, эффективную и практически идеальную систему отопления.

Камины и печи не пригодны для квартир и больших домов, местное отопление также не слишком комфортно; Традиционная система отопления с помощью радиаторов или регистров имеет некоторые недостатки:

Теплый воздух поднимается вверх, и внизу у пола бывает прохладно.
Радиаторы и коммуникации занимают место и собирают пыль.
Постоянная конвекция воздуха повышает количество взвешенной пыли в воздухе.
Разводка и радиаторы совсем не украшают наши дома и квартиры;
Закрытые декоративными экранами и шторами радиаторы хуже греют.

При отоплении с помощью отопления пола все эти проблемы решаются, кроме того, такой обогрев по сравнению с радиаторным или конвекционным отоплением экономичнее примерно на 15-20 %.

Поэтому идея создать в жилье теплый пол получает все большее распространение и в частных домах, и в квартирах.

Обогрев стяжки может производиться с помощью проводов и электричества или с помощью труб и горячей воды. Отопление электричеством обходится дороже – газ или другие виды топлива обходятся дешевле. Затраты на более дорогой монтаж системы трубопроводов окупается через несколько лет эксплуатации. Если взвесить все плюсы и минусы системы «теплый пол», плюсы однозначно перевешивают.

Принцип работы водяной системы теплого пола: , по которым подается теплоноситель. Теплые трубопроводы разогревают стяжку, стяжка передает тепло напольному покрытию, покрытие – в помещение. Пол под мебелью не отапливают.

Такая система отопления создает благоприятное распределение температуры по высоте и помогает экономить количество расходуемого тепла (и финансов) по сравнению с радиаторной системой. При обычной схеме отопления теплый воздух от радиаторов поднимается к потолку, нагревает его, и лишь потом нагревает помещение – при конвекционном способе потери энергии на прогрев потолка, стен и окон (под ними устанавливаются батареи) довольно велики.

Особенно эффективно использование в доме нижнего отопления, если имеется второй свет или высокие потолки – в этом случае экономия возрастает, по некоторым данным, даже до 50%.

Почему трубы в полу нужно изолировать

Трубы в полу в первую очередь нужно изолировать от динамических механических воздействий при передвижении людей и статической нагрузки – от стоящей сверху мебели. Хотя под мебелью разводку отопления не монтируют, но сверху все равно будут стоять стулья, обеденные столы, столики, пуфики, цветочки и прочие легко передвигаемые предметы мебели. Коммуникации в стяжке необходимо теплоизолировать снизу, чтобы тепло не тратилось на бесполезный нагрев конструкций перекрытия.

Следует отличать прокладку в полу низкотемпературного трубопровода теплого пола и прокладку трубопроводов отопления. Отопление имеет температуру 70-80-90°С, коммуникации с такой температурой сильно нагревают перекрытие и стяжку, вызывают перепад температур – это может вызывать растрескивание стяжки и бетонных конструкций. Поэтому отопление с высокой температурой следует теплоизолировать.

Преимущества закрытого монтажа

Преимуществ у закрытой системы обогрева пола множество:

Основное преимущество — правильно смонтированная и хорошо работающая система создает в помещении идеально комфортные условия: над полом воздух очень теплый, у головы – теплый, у потолка более прохладный. Особенно оценят такой способ обогрева жилья родители маленьких детей.
Второе преимущество – экономичность – ниже температура теплоносителя, эффективнее расходуется тепло, обогревается жилая зона помещения – не греются окна-стены-потолки, воздух под потолком, пол под мебелью. При высоте потолков 2,5 м экономия составляет порядка 15-20 %, при более высоких потолках или втором свете – иногда достигает 50%. Довольно дорогой монтаж трубопроводов окупается за несколько лет.
Долговечность – водяная система теплого пола просуществует порядка 30-40-50 лет (в зависимости от материала. Медные конструкции и 100 лет простоят). Отопление пола работает при невысокой температуре и невысоком давлении – следовательно, все трубопроводы и коллекторы работают в щадящем режиме и меньше изнашиваются.
Простота монтажа. Сложность представляет только проектные работы.
Простота эксплуатации.
Стяжка обладает большой тепловой инерционностью – помещение медленно остывает при отключении отопления.
Экономит место в помещении.
Экономит усилия хозяйки по уборке.
Теплый пол не заметен – а радиаторы с разводкой обычно нарушают дизайн помещения.
Систему достаточно легко совместить с уже имеющейся радиаторной системой.
Можно подогревать полы только в отдельно взятых помещениях – детских, ванных комнатах.
При наличии радиаторов и постоянной конвекции в воздухе присутствует довольно много взвешенной пыли, при обогреве снизу такой сильной конвекции не происходит, пыли в воздухе меньше – это особенно важно для аллергиков и астматиков.

Недостатки расположения труб отопления в полу

Недостатки системы отопления «теплый пол»:

Самый серьезный недостаток – сложность ремонта коммуникаций в случае их повреждения. Правило укладки в стяжку только цельного куска трубопровода следует соблюдать неукоснительно.
Немалые проблемы создает затопление жилья теплой водой при утечке.
Значительная стоимость всего комплекса работ по монтажу системы.
Значительная стоимость насоса, коллектора со смесительным узлом.
Необходимо выделить место для коллекторного шкафа – по одному шкафу на каждый этаж в доме;
Сложность проектирования – желательно привлекать специалистов.
Такую систему нельзя монтировать в многоквартирных домах, в которых она не была предусмотрена в проекте (а это бывает только в новостройках). Большой вес стяжки создает большую нагрузку на плиты перекрытия и создает опасность нарушения несущих конструкций дома. Законом запрещается подключать системы теплого пола от систем централизованного отопления и горячего водоснабжения.
Высота всей конструкции стяжка+ утеплитель достигает 110-120 мм, вес стяжки большой – это следует учитывать при проектировании дома (и по высоте помещения, и по прочности конструкций перекрытия).
Система отопления ограничивает выбор напольного покрытия – ковролин, паркет с хорошими теплоизолирующими свойствами делают работу отопления малоэффективной. Предпочтительнее плитка, камень, керамогранит, ламинат. Линолеум можно применять только качественный – в дешевых сортах при нагреве будут выделяться вещества с неприятным запахом.
Значительная тепловая инерционность – стяжка медленно прогревается.
Системы водяного отопления нельзя подвергать охлаждению ниже нуля – подогреть крыльцо, террасу, гараж и дорожки или оборудовать такой системой дачу «выходного дня», не получится. Можно использовать антифриз, но это дорого, кроме того, антифризы очень ядовиты.

Виды труб для пола

Для укладки отопления применяют четыре вида труб: из сшитого полиэтилена, металлопластиковые полипропиленовые, гофрированные стальные, медные (и медные в пластиковой оболочке). Медные очень дороги, их сложно монтировать, требуется оборудование и специалист по сварке. Поэтому, несмотря на прочность и долговечность, их очень редко применяют в системах теплого пола.

Металлопластиковые полипропиленовые

Полипропилен – самый ходовой материал для отопления. Устойчив к коррозии, достаточно прочен, несколько хрупок (по сравнению с другими пластмассами), достаточно пластичен, химически инертен, выдерживает гидравлические удары. Большим достоинством является небольшая цена и легкий монтаж.

Может работать при высоких температурах, но имеет большой коэффициент теплового расширения и сильно удлиняется при повышении температуры. Армирование алюминиевой фольгой уменьшает этот недостаток. Труба, тем более армированная, плохо гнется – ее монтируют с помощью пайки/сварки. Поэтому это бюджетный и надежный, но не идеальный вариант материала для устройства теплого пола.

Гофрированная нержавеющая

Выпускают и гофрированные трубы из нержавеющей стали. Достоинства такой трубы:

Прочность.
Длительный срок службы.
Устойчивость к коррозии.
Химическая инертность – они практически не зарастают изнутри солями кальция и магния.
Гибкость в очень большом диапазоне.
Высокая устойчивость к механическим нагрузкам.
Устойчивость к высоким температурам.

Недостаток металлической гофры – достаточно высокая стоимость. Широкое распространение эта разновидность не получила только по причине малой информированности потребителей.

РЕ-Х трубы

Сшитый полиэтилен имеет поперечные связи между молекулами, благодаря этому образуется объемная ячеистая сетка со сшитыми молекулами. Сшитый полиэтилен (РЕ-Х) имеет значительно большую прочность, чем полиэтилены низкого и высокого давления, и большую прочность по сравнению с металлопластиком. Долговечность сшитого полиэтилена составляет порядка 50 лет.

РЕ-Х устойчив к высоким температурам – выдерживает нагрев до +95°С (в течение непродолжительного времени – до +110°С); обладает другими достоинствами пластиков: не подвержен коррозии, устойчив к гидравлическим ударам, пластичен, не хрупок, химически инертен, не зарастает изнутри солями. По сравнению с полипропиленом обладает меньшим коэффициентом температурного расширения.

Недостаток РЕ-Х – относительно высокая стоимость.

Требования к элементам системы теплого пола

Составляющие элементы системы теплого пола – трубы, фитинги, коллектор, запорная арматура – должны обладать следующими качествами:

Обеспечивать герметичность системы.
Долговечность.
Прочность.
Надежность соединений.

Можно ли трубопроводы отопления прокладывать в гофре

Можно. Но не нужно. Необходимости нет – все типы труб, заливаемых в стяжку, при выдерживаемой нормативной толщине стяжки (50 мм над уровнем труб) прекрасно прослужат десятки лет и не будут разрушаться. Зато КПД системы упадет – лишняя оболочка, воздушные карманы в выступающих частях гофры будут тормозить передачу тепла.

Выбор труб для заливки в стяжку зависит в первую очередь от Ваших финансовых возможностей. Но экономить на конструкциях, заливаемых в стяжку на десятилетия, не стоит – это может очень дорого обойтись.

Самые лучшие и самые долговечные трубы – медные и медные с пластиковым покрытием. Могут простоять 100 лет и даже больше. Но они самые дорогие, у них сложный монтаж – потребуется специалист.

Очень долговечна гофра из нержавейки – на 50 лет можно рассчитывать. И цена поменьше, и монтаж проще. Примерно 40-50 лет простоит сшитый полиэтилен. Менее долговечны трубы из полипропиленового металлопластика. К тому же уложить их в стяжку без сварки с помощью муфт и уголков не получится – трубы плохо гнутся и поставляются отрезками по 6 м. Любое соединение повышает риск протечки.

Практически выбирают трубы из РЕ-Х. У него практически оптимальное соотношение цены и качества. Но все чаще и чаще используют гофру из нержавейки. Выбор в любом случае – за Вами.

Примерная стоимость

Стоимость труб из сшитого полиэтилена с кислородным слоем диаметром 16 мм — от 70 рублей; нержавеющей гофры диаметром 15 мм – от 150 рублей; медные изделия диаметром 15 мм – от 270 рублей за погонный метр. стоят от 15 рублей за метр.

Какая толщина стяжки должна быть над трубами теплого пола

Толщина стяжки над трубами теплого пола должна быть 40- 50 мм и не меньше, над утеплителем – 60-70 мм. Большая толщина стяжки снижает эффективность системы отопления, меньшая – менее надежно защищает коммуникации от механических воздействий.

Если по каким-то причинам толщина стяжки приближается к 100 мм, тогда применение защитной металлической гофры оправдано.

Методы монтажа

Укладка трубопровода производится двумя методами:

Спиральная укладка – «улитка». Такая форма укладки подходит для больших помещений и обеспечивает более равномерное распределение тепла по всей площади помещения.

Параллельная укладка – «змейка», «двойная змейка» (или «меандр»). Такой метод чаще применяют в небольших помещениях. Его недостаток – неравномерное распределение тепла. Располагают трубы таким образом, чтобы начало трубопровода (самая теплая плита) располагалась у самой холодной стены – наружной с окнами.

При укладке системы шаг укладки (расстояние между трубами):

В санузлах, ванных, бассейнах – 100 мм.
В жилых комнатах – 150 мм.
Во вспомогательных помещениях – до 300 мм.

Диаметр труб составляет от 12 до 20 мм, в очень редких случаях -25 мм (в общественных зданиях).

Под заливку

Чаще всего используют заливку труб стяжкой. Этот метод применяют, если обогрев пола монтируется в помещениях с железобетонными перекрытиями. На перекрытие укладывается тепловая изоляция, затем гидроизоляция, затем трубы, затем заливается стяжка и укладывается чистовой пол.

Под деревянное покрытие

Чаще всего теплый пол устраивают в стяжке, но что делать, если и дом и перекрытие деревянное? В этом случае также можно устроить отапливаемый пол.

Раскладка трубопровода, подключение к коллектору полностью совпадает с устройством теплого пола при заливке в стяжку.

По деревянному полу устанавливают лаги. В лагах делают пропилы для труб. Укладывают между лагами утеплитель, на утеплитель раскладывают трубы. Затем покрывают доской или прочной фанерой и настилают чистовой пол – обычно это ламинат или линолеум.

Другой вариант устройства теплого пола по деревянному перекрытию: между лагами укладывается утеплитель, на лаги стелется листовой материал – фанера, ОСП, ДСП, из этого же материала нарезаются пластины толщиной 20 мм, ширина пластин равна расстоянию между трубами, пластины прикручиваются к листовому материалу, в пазы укладывается фольга и труба, затем ламинат. Поверх трубы можно уложить слой оцинковки или алюминия – для лучшей передачи тепла.

Монтаж своими руками

Монтаж системы теплого пола достаточно прост, и его можно выполнить самостоятельно.

Необходимые инструменты и материалы

Для монтажа Вам понадобится:

Емкость и миксер для замешивания раствора, ведра, совковые лопаты, ломик, правило, мастерок, длинный полутерок.
Дрель, плоскогубцы, строительный нож, клей, строительный скотч.
Болгарка, диски, калибратор, круглый напильник.
Фитинги, трубы, сетка арматурная 50×50 мм, крепления для труб, труборез, утеплитель, цементная смесь, гидроизоляционная пленка, пресс-клещи.
Для деревянного пола – лаги, пилы, трубы, труборез, фитинги.

Выравнивание поверхности

Очень важно выровнять поверхность перекрытия. Причин две:

Теплоизоляционные плиты будут непрочно прилегать к перекрытию и в процессе эксплуатации могут просесть – это приведет к растрескиванию стяжки и может привести к нарушению герметичности труб.
Если перепад основания будет больше половины высоты трубы, то приподнятых частях трубы велика вероятность возникновения воздушных пробок, мешающих движению теплой воды и снижающих эффективность системы.

Чаще всего поверхность основания пола достаточно ровная, но в некоторых случаях приходится делать ремонт поверхности раствором или устройство новой выравнивающей стяжки.

Подготовка теплоизоляционного слоя

Под трубопроводы отопления обязательно монтируется утеплитель – обычно плиты из плотного экструдированного пенополистирола (а не экспандированного пенопласта) высокой плотности толщиной не менее 35 мм (лучше 50 мм). Иногда применяют жесткие плиты из минваты, но это не самый лучший способ. Можно использовать пробку. Хорошо, если утеплитель будет фольгированный. Можно постелить фольгированную гидроизоляционную пленку. Не стоит укладывать пенофол.

Сверху теплоизоляцию защищают гидроизоляционной пленкой. Существуют пленки с разметкой, теплоизоляционные плиты с фиксаторами и разметкой.

Вдоль стены закрепляется демпферная лента. Иногда рекомендуют вдоль стены проложить полосу утеплителя.

Укладка труб и крепление

На гидроизоляцию укладывают трубы согласно проекта. Длина одного контура не должна превышать 150 м – иначе гидравлическое сопротивление труб просто не даст насосу возможности продавливать по трубе воду. Контуры должны быть примерно равными по длине.

Если трубы необходимо гнуть – делайте это аккуратно, лучше с помощью шаблона, чтобы на трубах не образовывались складочки в местах изгиба. Если на теплоизоляции нет крепежей, то монтируют специальные пластиковые планки (монтажные рейки) с замками для закрепления труб на нужном расстоянии друг от друга. Можно крепить трубы . Крепить трубу необходимо, чтобы она не «всплыла» при заливке стяжки.

Правила сборки теплого пола

После укладки трубы с помощью фитингов подключают к коллектору. Каждый контур должен иметь возможность отключения с помощью кранов на входе и выходе.

Затем систему испытывают, заполняют водой и протапливают. Технология испытания: давление и температуру постепенно увеличивают в течение нескольких часов. По возможности давление доводят до 0,6 МПа (6 Бар, 6 атмосфер). Испытывают систему в течение не менее 24 часов, несколько раз стравливая воздух.

Затем температуру и давление уменьшают, но систему оставляют заполненной водой – заливают стяжку при заполненной системе.

Создание арматурной сетки

Затем укладывается армирующая сетка – для этого применяют сетку с ячейкой 50×50 мм.

Установка армирующей сетки и заливка стяжки

Затем система заливается раствором. Трубопровод должен быть заполнен водой комнатной температуры – 20-23°С, давление должно составлять 0,3 МПа. Лучше использовать готовую цементную сухую смесь с пометкой «для водяных теплых полов». Можно в обычный цементный раствор добавить пластификаторы для теплого пола.

Стяжку заливают от стен. Неплохо ее накрыть полиэтиленов – это улучшает процесс созревания раствора и улучшает его качество. Пересыхание поверхности для раствора нежелательно, а увлажнять помещение большой площади невозможно. Полностью стяжка застывает через 20 дней, но пару раз пройтись по ней можно дней через 10, не раньше.

Заключение

Мы прощаемся с нашим постоянным читателем и желаем ему воспользоваться информацией из этой статьи для монтажа теплого пола – идеальной системы отопления для своего дома. Подписывайтесь на наши обновления, делитесь ценной информацией в соцсетях, приводите к нам на сайт своих друзей!

У многих собственников новостроек возникает вопрос о переделке существующей прокладки труб отопления по полу в квартире и это правильно, потому что эстетическая составляющая и качество используемого материала застройщиком, как правило, хромает.

Понятно, что перед собственником возникает вопрос о том, а нужно ли затевать переделку труб системы отопления квартиры в новостройке ведь цена новой системы будет не копеечная.

Работая на рынке уже с 2004 года, мы часто обследуем квартиры в новостройках, изучаем, какие материалы применяет застройщик, как выполняется монтаж, какие используются технологии и запорную арматуру. Если обобщить итог многолетнего опыта то с уверенностью можно сказать, что застройщик отопление в новостройках, как правило, делает как времянку на период сдачи дома и на время проведения косметического ремонта собственниками, то есть на время первой зимы.

Застройщик при прокладке отопления используют самый дешевый материал, качество соединений из дешевого материала не может быть долговечным, особенно если трубы заливают цементом. Место соединений некачественного материала - это слабое место и как следствие протечка.

Боятся того, что трубы в стяжке должны обязательно лопнуть и потечь не нужно, качественный материал рассчитан на прокладку в стяжке пола и на долгое время. Производители качественного материала дают гарантию на свой материал не менее 50 лет, при условии того, что все правильно и грамотно сделано.

Проект индивидуального отопления квартиры

Перед выполнением монтажных работ обязательно нужно выполнить проект индивидуального отопления квартиры и согласовать его с Управляющей Компанией. Когда мы выполняем проект отопления, то мы обязательно пересчитываем тепловые потери каждой комнаты в квартире, подбираем правильный качественный материал и арматуру, продумываем, как выполнить трассировку трубопроводов.

существующего отопления в квартире, то перед началом монтажных работ прокладка труб отопления по полу необходимо согласовать с Управляющей компанией дома.

УК разрешит выполнение переделки отопления, но только при согласовании с ней проекта отопления квартиры . Проект отопления необходим для того, чтобы Вы не нарушили расчетную мощность отопительных приборов и для того, чтобы знать, где проложены трубы.

При осуществлении расчетов по отоплению квартиры мы обязательно подбираем мощность отопительных приборов, диаметр труб и запорную арматуру.

Обращайтесь, мы обязательно поможем выполнить проект отопления перед началом монтажных работ по устройству индивидуального отопления квартиры. Наши проектировщики индивидуально подходят к выполнению каждого проекта.

Сначала, мы решим все поставленные задачи по проектированию, а затем по монтажу системы отопления в квартире.

Ждем Ваших писем на электронный адрес [email protected] и звонков по телефону 8-495-787-17-43

Многие думают, прокладка трубопроводов отопления сводится лишь к быстрому монтажу труб. В действительно за подобными вроде бы несложными работами скрывается целый комплекс мероприятий. Основан он на множестве предварительных расчётов и составлении проекта, который обязательно утверждается в соответствующих госорганах. Но на этом вопросе мы останавливаться не будем. Допустим, все документы уже на руках и метод установки выбран. Какие существуют особенности?

Даже маленькая ошибка на этапе монтажа способна привести к преждевременному износу всей системы в будущем.

Внешняя прокладка

Считается самым простым способом монтажа нужных труб. С другой стороны, трубопроводные системы остаются на виду, что не всегда уместно, с точки зрения привлекательности постройки. Среди преимуществ описываемого способа имеет смысл выделить следующие:

Простота. Прокладка отопления осуществляется достаточно быстро и не предполагает проведение различных подготовительных мероприятий.
Доступность. При необходимости трубопроводы чинятся без особых проблем, поскольку к ним нетрудно получить доступ.
Отсутствие теплопотерь. Поскольку поверхность труб не соприкасается со стеновыми конструкциями или полом, теплота никуда не пропадает, а распространяется по тем или иным комнатам.
Экономичность. Чтобы проложить трубы по внешним участкам различных элементов строения, требуется небольшое количество различных материалов. Не нужны ни переходники, ни утеплительные изделия, ни шпаклёвка.

Скрытая прокладка

Скрытая прокладка труб опровода отопления.

Очевидный плюс, по сравнению с предыдущим методом, кроется в эстетической привлекательности.

Практически не накладывается никаких ограничений на оформление интерьера, поскольку замаскированы.Установке мебельных групп или реализации каких-либо дизайнерских задумок ничего не помешает.

Кроме того, коммуникации надёжно фиксируются. Что касается недостатков, они следующие:

Трудоёмкость. Для скрытой прокладки трубопровода отопления приходится прикладывать немало усилий, чтобы выполнить работы в соответствии с установленными нормативами. Слишком всё сложно и запутано.
Наличие теплопотерь. Как бы хорошо ни заизолировали трубы, некоторая часть тепла всё равно растратится на прогрев защитной конструкции, которая, кстати, одновременно выполняет декоративные функции.
Высокая цена. Материалов требуется больше, из-за чего увеличивается стоимость.
Сложное обслуживание. Отопительные коммуникации, проложенные по скрытому принципу, почти нельзя нормально ремонтировать. Любое обслуживание стоит немало денег, так как для получения доступа к проблемным участкам надо провести демонтаж декоративно-защитных конструкций.

Технология внешней прокладки

Монтаж приборов. Прокладка трубопроводов отопления, выполняемая по открытым участкам, начинается с установки всех приборов, которые входят в состав будущей системы. Речь идёт о котлах, радиаторах, насосах и баках расширительного типа. Список неокончательный. Иногда он может увеличиваться за счёт различных технических решений. Приведен для примера.

Расчёт прокладки

Данное мероприятие во многом носит декоративный характер. Основная цель – рассчитать местоположение труб таким образом, чтобы они не портили своим видом общее оформление помещений. Поэтому этап нередко включает создание предварительных эскизов дизайна с учётом трубопровода отопления.

Выбор рабочего варианта

В настоящее время существуют следующие три способа обустройства внешней прокладки:

Верх + низ. Нагнетающая труба монтируется на максимально возможной высоте. Нижний трубопровод прокладывается почти по поверхности пола в области плинтуса. Отлично подходит для естественной циркуляции рабочей жидкости.
Нижняя проводка. Обе трубы устанавливаются в нижней части комнат. Вариант используется лишь при принудительной циркуляции теплового носителя. Трубопровод почти невиден глазу, поскольку располагается в районе плинтуса и нередко декорируется под него.
Установка по радиаторам. Нагнетающий трубопровод, отличающийся большим сечением, протягивается между отопительными приборами прямо под подоконниками. Делается это от одной заглушки к другой. Нижняя труба укладывается в области пола. Как результат, нужно меньше труб. Система дешевеет. Приборы отопления реально подключить либо параллельно, либо последовательно.

Внешняя прокладка коммуникаций хоть и проще, но менее привлекательна с точки зрения эстетики.

Разметка и установка основных труб

Разметка осуществляется по стеновой поверхности. Монтаж длинных труб, которые считаются основными, выполняется посредством специальных клипс. Работы по разметке необходимо проводить, строго соблюдая, как вертикальный, так и горизонтальный уровень. Желательно, чтобы выбранные участки не содержали швов соединения.

Для пластиковых труб клипсы монтируются с шагом 1 м, для металлических изделий – 2 м. Если пролёты не отвечают установленным нормам, что происходит достаточно часто, крепление трубопроводов проводится несколько иначе. Оно ставится по краям с соблюдением равномерного распределения дополнительных крепёжных элементов.

Переходная фурнитура или сгоны

Фурнитура переходного типа, то есть муфты или «американки», требуется для труб, изготовленных из пластика. Альтернатива – монтаж сгонов. Экономить не следует! Многие предпочитают делать неразборные системы, а потом, когда надо провести ремонтные работы, сильно жалеют.

Малые отрезки трубопровода к фурнитуре

Отрезки отходят от главных трубных участков. Должны идти к соединительной фурнитуре. Правильное обустройство различных ответвлений и поворотов требует как дизайнерский, так и инженерный подход. Трубы подбираются, исходя из швов соединения перед обрезкой. Важно, чтобы по окончании работ не появилось натягов и набегов на участке соединения разборного типа.

Опрессовка

Финальные мероприятия. Включают скрепление между собой разборных соединений. Кроме того, надо выполнить проверку готовых участков и произвести опрессовку отопительной системы под заданным давлением. Все коммуникации, за счёт которых отопление может взаимодействовать с атмосферой, перекрываются. В трубопровод подаётся вода. Контроль давления следует выполнять манометром.

Технология скрытой прокладки

Подготовка. Прокладка отопления начинается с выбора его вида. Если хотите сделать систему с принудительной циркуляцией, рекомендуем обратить внимание на установку трубопровода под полом или в расположенной рядом с ним стеновой конструкции. Она подходит для этого как нельзя лучше.

Естественная циркуляция рабочей среды предполагает размещение нагнетающей трубы прямо в подвесном потолке. Спуски стояков защищаются декоративным коробом либо прокладываются в стенках. Нижний трубопровод обязательно устанавливается в стену.

Разметка, штроба, магистральная прокладка

Как в предыдущем способе, разметка осуществляется на стеновых конструкциях. Создание штробы – весьма трудоёмкая работа, связанная с выделением большого количества пыли. Без строительных средств защиты не обойтись.

Для создания штробы понадобятся болгарка и перфоратор.

Резка штробы делается обыкновенной болгаркой, оснащённой алмазным кругом. Инструмент нужен для задания границ. Для выбивания необходим перфоратор. Магистральная прокладка осуществляется в штробе. В качестве элементов крепления используют клипсы.

Установка отопительных приборов

Сопровождается подключением к соответствующим магистралям. Для этого применяются разные переходники. Цель – сборка системы в единую конструкцию.

Опрессовка

Требуется отопительным коммуникациям. Согласно установленным стандартам, производится под давлением. Рабочая жидкость, естественно, вода.

Замуровывание или декорирование

Перед началом работ трубопровод в обязательном порядке изолируется материалами, способными удерживать теплоту. Для декорирования подходят следующие способы:

Штукатурка. Сводится к заделке штробы раствором из цемента и песка. Крепость раствора – малая. Обусловлена возможными ремонтными работами в будущем. Вместо приведенного состава допускается использовать штукатурку на основе гипса.
Заклейка гипсокартоном. Гипсовый картон разрезается на ряд полосок. Они вклеиваются за счёт штукатурки из гипса. Последующая шпаклёвка полностью маскирует штробу. Работы выполняются быстро. При необходимости конструкция легко демонтируется. Трубы не крепятся жёстко. Стены не деформируются из-за воздействия тепла.
Короба. Делаются из гипсокартонных конструкций. Не нужно долбить стенки. Используются достаточно часто, так как устраняют долбление стен при возникновении неполадок.

Заделку трубопровода следует выполнять только под давлением во всей отопительной системе. За счёт этого эмулируется «поведение» отопления. Произведя нужные корректировки, реально добиться минимального действия деформационных сил на декоративную отделку.

Чугунные громоздкие обогревательные радиаторы сошли на «нет». Их заменили трубы отопления в полу под стяжку. Это современная инженерная система, нагрев которой осуществляется в результате циркуляции по трубопроводу горячей воды. В отличие от конверторного отопления, теплый водяной пол прогревает сначала напольное покрытие и только потом уже пространство помещения, что более рационально.

Разводка отопления по полу в новостройке идет от основного стояка для каждой квартиры отдельно. Это позволяет самостоятельно регулировать с помощью термостата необходимую вам температуру.

Особенности системы

Равномерный прогрев создает оптимальные температурные условия (+22° C на уровне ног и +18° C в верхней части). Отопление под полом не «сушит» воздух, что хорошо для аллергиков и семей с маленькими детьми.

Несмотря на очевидные преимущества, важно отметить и недостатки. Отопление в полу в квартире старых построек в отличие от частных домов требует получения разрешения БТИ, поскольку считается перепланировкой. Кроме того, следует убедиться, что централизованное отопление справится с дополнительной нагрузкой и давление в трубах не упадет. Несмотря на это, большую часть появления возможных проблем можно избежать новоселам, потому что трубы отопления в полу под стяжку в новостройках встречаются повсеместно.

Современные материалы и их совместимость с ТП

Качество отопления по полу в квартире плюсы и минусы имеет в равных степенях и по большей части функциональность зависит от материала уложенных труб, по которым циркулирует теплоноситель.

Производители предлагают несколько вариантов:

Поперечно сшитые полиэтиленовые трубопрокатные материалы. Они достаточно надежные и прочные. Преимуществом таких изделий гибкость, позволяющая укладывать их разными способами. Они выдерживают температуру +120˚С. Но под тяжестью стяжки они могут деформироваться, поэтому при их установке рекомендовано использовать большое количество фиксирующих деталей.
Металлопластиковые трубы отопления в полу в новостройках завоевали доверие у профессионалов. Служат они до 30 лет, потому что трехслойная конструкция (полимеры и алюминий) не подвержена появлению коррозии, а также хорошо держит форму под весом стяжки. Единственный минус – сложность самостоятельного крепления отдельных сегментов, для этого требуется практический опыт и специальное оборудование.
Прокладка труб отопления в стяжке полаиз полипропилена, несмотря на дешевизну и износостойкость не нашла широкого распространения для системы ТП, поскольку большой радиус их изгиба увеличивает шаг между ветками трубопровода (в среднем 1,2м). Это негативно скажется на равномерности обогрева.

Лидером, конечно же, являются медные трубы – эталон прочности, теплоотдачи и функциональности. Однако их цена слишком высока, поэтому такую конструкцию может себе позволить далеко не каждый.

Трубы отопления в стяжке пола технология

Существует несколько обязательных условий, соблюдение которых при укладке труб отопления под полом значительно продлит их эксплуатационный срок. Например, гидроизоляционный слой защитит систему обогрева от влажной заливки, а слой утеплителя позволит свести к минимуму теплопотерю через основание. В качестве изоляции специалисты рекомендуют использовать вместо обычного пенопласта пенополистирол производства «Техноплекс». Если у вас остались вопросы, то обратитесь к нашим консультантам.

Чтобы заливка не трескалась и равномерно принимала нагрузку, перед ее началом на основание укладывается армирующая сетка. Не следует забывать и о демпферной ленте – она нивелирует расширение стяжки во время засыхания и не дает раствору прикипать к стенкам.

Но самое главное – соблюдать оптимальное значение толщины стяжки. Оптимальными считаются 7см. Под тяжестью более толстого слоя даже металлопластиковые трубы выйдут из строя раньше положенного срока, а слишком тонкая заливка просто треснет. Выбор типа стяжки тоже имеет свои нюансы.

Отталкиваясь от вышеперечисленных факторов, понятно, что подключать водяное отопление в полу новостройках и старых строениях лучше специалистам, обладающим достаточным опытом для проведения подобных работ.
