Протечка явление не только неприятное, но и опасное, способное причинить вред здоровью и имуществу, ведущее к конфликтам и судебным тяжбам с пострадавшими от затопления соседями и всегда связанное с немалой потерей нервов и финансов. А всего то стоит поставить — защиту от протечек!

Протечки опасны в любом доме, но только умный дом может «позаботиться» о безопасности и прекратить протечку в самом начале, блокировав поступление воды. Конечно, от мокрого пола вас это не спасет, но размер ущерба будет минимальным. Для этого в умном доме предназначены системы защиты от протечек, выпускаемые различными производителями, но работающие по одному и тому же принципу.

Принцип действия системы защиты от протечек

Конструкция большинства представленных на рынке на сегодняшний день систем защиты от протечек состоит из четырех основных элементов:

• датчиков, сигнализирующих о появлении воды
• кранов с сервоприводом, перекрывающих подачу воды
• сигнального устройства, оповещающего о появлении протечек
• контролера, обрабатывающего полученную от датчиков информацию и приводящего в действие система

Система может быть дополнена модулем GSM, передающим сигнал «бедствия» на мобильное устройство.

Для того чтобы система защиты сработала, датчик должен стать мокрым. Нескольких капель воды или контакт с влажной шваброй недостаточны. Вода должна смочить поверхность датчика, замкнув при этом его контакты и создав условия для передачи радиосигнала контролеру.

Контролер, при получении радиосигнала от датчика, приводит в действие сервопривод, закрывающий краны, и включает оповещение о протечке.

Место установки датчиков протечки

Устанавливают датчики в местах наиболее вероятного появления протечек: под стиральной машиной, на полу за унитазом, вод ванной и раковиной. Соединение датчиков с блоком управления может быть проводным и беспроводным. Беспроводные удобнее, но их работоспособность нельзя контролировать. Проводные датчики подключаются к блоку управления проводами, что может создавать некоторые неудобства, но при этом контролер «видит» датчики и передаст предупреждающий сигнал при их потере.

Блок управления располагают на стене в любом удобном месте, стремясь сократить протяженность используемых при монтаже проводов.

Отсекающие краны устанавливают на вводе воды в квартиру сразу после счетчиков. Система может работать от обычной электрической сети напряжением 220В (что считается небезопасным) или (предпочтительнее) от источника питания напряжением 12 В.

Какую выбрать систему защиты?

Системы защиты от протечек выпускают многие компании, но в нашей стране наибольшее распространение получили Аквасторож, Аквастоп, Neptun и Gidrolock.

Аквасторож

Аквасторож — инновационная система защиты от протечки воды

В комплект поставки системы защиты от протечек Аквасторож входит

• Основной блок управления
• Датчики залива
• Два крана с приводами для холодной и горячей воды
• Внешний блок питания

Отличительной особенностью контролера является возможность его расширения. При этом устройство собирается подобно конструктору. Так, к примеру, добавив панель датчиков, можно увеличить их число до желаемого количества, докупив радиоблок, сделать из проводной системы беспроводную, а добавив модуль GSM, получать сообщения о протечках на мобильник. Впрочем, можно довольствоваться базовой версией и тем, что входит в комплект поставки.

Устройство оснащено источником бесперебойного питания на ультра накопителях, благодаря чему можно быть уверенным, что в случае протечки краны будут перекрыты даже на разряженных батарейках. Более того, для возобновления подачи воды не нужно срочно менять источник питания, достаточно просто нажать кнопку запуска на контролере, а затем уже спокойно идти за новыми батарейками.

Подключение проводных датчиков параллельное друг другу. Количество их может быть любым. Приятным моментом является бессрочная гарантия на датчики от компании производителя и возможность бесплатной замены трех датчиков, вышедших из строя.

В системе Аквасторож использованы шаровые краны с низким трением, для закрытия которых достаточно приложить незначительное усилие. Закрытие крана осуществляется с помощью металлической шестерни (в более ранних моделях шестерни были изготовлены из пластмассы), приводимой в движение электродвигателем, установленном на корпусе крана и подсоединенном к контролеру.

Для приведения двигателей в рабочее состояние и закрытия кранов необходим радиосигнал от блока управления, направляемый системой защиты от протечек при поступлении соответствующего сигнала от датчиков воды.

Устройство датчика достаточно простое и надежное: корпус и пластина с контактами изготовлены из стекловолокна, для защиты от коррозии контакты покрыты иммерсионным золотом. Для повышения надежности системы можно использовать датчик с защитой от обрыва провода, позволяющий контролеру более точно определять состояние датчиков и своевременно информировать о неполадках в системе.

Датчик срабатывает только в том случае, если уровень воды выше 1 мм. Защитой от ошибочного срабатывания является зазор 1мм между нижней частью корпуса датчика и поверхностью пола.

Радиодатчик может быть установлен двух видов: простой, срабатывающий только при протечке и датчик-пульт, нажав на кнопку которого можно перекрыть краны в любое время.

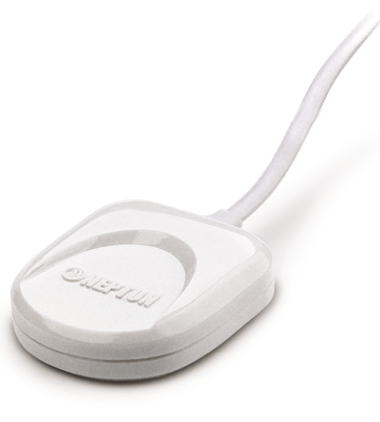

Neptun

Система защиты от протечек Neptun это российская разработка, производство которой ведет компания Специальные Инженерные Системы.

Принцип ее действия аналогичен принципу действия Аквасторожа: в комплект поставки также входит блок управления, два шаровых крана с сервоприводами и проводные датчики. Отличие состоит в том, что система работает только при постоянном подключении к сети электропитания напряжением 220 В.

Эксплуатация такой системы возможна только при наличии заземления розеток.

Приятным дополнением в системе Нептун является режим уборки, включив который можно в течение 45 минут мыть пол большим количеством воды, не беспокоясь о срабатывании защиты от протечек, а также возможность выбора комплектов с кранами не только на ½ дюйма, но и на ¾ дюйма.

Аквастоп — защита от протечек

Аквастоп использует необычный способ определения утечки. В ней нет датчиков, в которых под действием воды замыкаются контакты. Зато установлен датчик, определяющий давление воды. Этот датчик работает по принципу манометра – чем выше давление, тем сильней воздействие на клапан. Когда давление в шланге или магистрали стабильно, влияние датчика компенсируется внутренней пружиной и клапан открыт. Когда рвется шланг или лопается труба, давление в устройстве падает и пружина перекрывает подачу воды до тех пор, пока давление не восстановится до нормального значения.

Принцип работы этого устройства прост. Особая форма внутреннего канала этого устройства снижает пропускную способность, благодаря чему давление при нормальном водопотреблении (до 10–12 литров в минуту) практически не меняется. Когда шланг неожиданно рвется, подача воды сильно возрастает, давление на выходе устройства резко падает, однако, остается неизменным на входе. Это и приводит к срабатыванию клапана. Время срабатывания клапана не превышает 10 секунд. Это позволяет перекрыть воду, предотвратить потоп и вызванные им неприятности – повреждение пола, стен, мебели и конфликт с соседями снизу.

Аквастоп используют в качестве одного из элементов защиты от протечек воды. Невысокая пропускная способность этого устройства не позволяет устанавливать его на входе в домашнюю водопроводную сеть. Если вы откроете несколько кранов,

Аквастоп сработает и перекроет подачу воды. Поэтому его используют для защиты конечных потребителей – стиральных и посудомоечных машин. Это устройство не боится гидроударов и выдерживает давление до 10 атмосфер. Для его эффективной работы давление воды должно быть не меньше 2 атмосфер. Если напор воды меньше, то разницы давления не хватит для работы клапана.

Стоимость устройства начинается от 180 рублей. Его выпускают как в пластиковом, так и в металлическом (чаще всего стальном) корпусе. С обоих концов устройства нарезана резьба – на входе внутренняя, на выходе внешняя. Благодаря такой конфигурации его без всяких переделок устанавливают в разрыв между переходником трубы и шлангом, подходящим к стиральной или посудомоечной машине. Аквастоп в пластиковом корпусе используют для врезки в полиэтиленовые трубы. С обоих концов он оснащен стандартными фитингами, поэтому достаточно разрезать трубу, надеть на нее Аквастоп и закрутить фиксирующие гайки.

Gidrolock (Гидролок)

В комплект поставки системы защиты от протечек Gidrolock также входят два шаровых крана, датчики контроля воды и блок управления.

При желании можно выбрать версию системы защиты специально предназначенную для использования в квартире, в загородном доме, в общественном или производственном здании, в гостинице или складском помещении. Различие в комплектах состоит в количестве датчиков воды и количестве подключаемых кранов.

Гарантия производителя на системы Гидролок составляет 4 года.

Как видите, защитить свой от протечек, а себя от неприятностей, связанных с аварийными ситуациями в доме, не сложно, нужно только выбрать правильную систему зашиты.

Из данной статьи вы узнаете, что из себя представляют системы защиты от протечек и затопления квартир и домов, из каких компонентов они состоят, как осуществляется контроль за протечкой и как происходит предотвращение аварийной ситуации, а главное, сможете узнать стоимость подобных систем.

Сложно представить современный дом без устройств безопасности. Для защиты электропроводки применяются автоматические выключатели (автоматы), для защиты от пожара — системы пожарной сигнализации, от утечек газа — сигнализаторы загазованности , от проникновения посторонних в жилище — системы охранной сигнализации. Современное отопительное оборудование также снабжено датчиками, обеспечивающими безопасную работу. Большинство вышеперечисленных средств автоматики давно на слуху и все более активно входят в повседневную жизнь.

При всем многообразии систем обеспечения безопасности, устройства защиты от протечек воды до сих пор не пользуются массовым спросом. Возможно, дело в недостатке информации. Возможно, в цене. Однако тем, кто успел столкнуться с проблемой затопления соседей, наверняка будет понятна экономическая обоснованность приобретения таких систем.

Принцип работы систем защиты от протечек воды

Датчики системы контроля воды устанавливаются в тех местах, где наиболее вероятна утечка и к которым подведены водопроводящие коммуникации (ванная комната, санузел, кухня и т. д.). При затоплении датчик передает сигнал на контроллер, который в свою очередь осуществляет индикацию аварии и производит перекрытие запорной арматуры, установленной на вводе водопровода в помещение. Контроль протечки осуществляется в непрерывном режиме, даже при временном отсутствии электроснабжения, что позволяет сделать работу системы наиболее эффективной.

Насколько эффективны системы контроля воды

Запорная арматура в таких системах зачастую устанавливается на ввод водопровода, причем в составе такой системы может быть несколько запорных устройств. Это позволяет контролировать протечку, к примеру, по вводу холодной и по вводу горячей воды. Для срабатывания датчика его в буквальном смысле необходимо залить водой. Чувствительный элемент в датчике находится на высоте примерно два миллиметра от уровня пола, вывод — мелких луж все же не избежать.

Такая система не сможет активно обезопасить вас от:

• затопления через канализацию;
• затопления соседями;
• прорыва системы отопления (как в случае централизованного отопления, так и в случае автономного);
• если утечка будет в накопительной емкости, питаемой водопроводной сетью, к примеру, бойлере (в этом случае перекрытие подачи воды в накопитель, безусловно, снизит давление, но пока вся вода не стечет — утечка не прекратится).

Единственное, что сможет сделать такая система в подобных ситуациях — это оповестить владельца об аварии. В случаях с централизованной системой отопления есть, конечно, вариант установки электрокранов на каждую батарею (по 2 шт.), но это дорого и все равно не защитит вас от утечек по отопительному стояку. Потому, принимая решение о приобретении системы защиты от протечки воды, стоит реально оценивать ее возможности.

И чего состоит система защиты от протечки

Система защиты от протечки состоит из трех основных элементов.

Контроллер

Контроллер является сердцем системы. Потому именно его характеристикам стоит уделить особое внимание при выборе системы защиты от протечки. Рассмотрим подробнее характеристики контроллеров и их возможности.

1. Контроллеры отличаются по типу напряжения питания (от 5 до 220 В). С точки зрения электробезопасности предпочтение стоит отдавать низковольтным устройствам, поскольку оборудование будет эксплуатироваться в среде с повышенной влажностью.

1. Важнейшей характеристикой для контролера является его автономность, поскольку даже при временном отключении электропитания система должна быть в рабочем состоянии. Для выполнения данного требования производители предусматривают возможность работы системы от источника бесперебойного питания либо от батареек. В некоторых вариантах исполнения системы контроля могут быть полностью автономными и питаться исключительно от батареек в течение нескольких лет.

1. Количество поддерживаемых запорных устройств. Прежде чем приобрести систему, необходимо определиться, на какие вводы и инженерные системы будет целесообразно установить управляемую запорную арматуру.
2. Наличие релейных выходов, в том числе высокоамперных. Это позволит контроллеру взаимодействовать со сторонними устройствами, например, с охранным пультом. Наличие высокоамперных выходов позволит защитить мощное оборудование. К примеру, отключить бойлер, обеспечить защиту насоса по сухому ходу, отключить систему теплого пола и т. д.
3. Важнейшей функцией является контроль целостности линии датчиков и исполнительных механизмов запорной арматуры. Эта функция позволяет следить за исправностью проводки и существенно повышает надежность системы.
4. Полезной функцией контроллера также является очистка кранов. При применении шаровых кранов с сервоприводами в качестве запорной арматуры в таких системах необходимо понимать, что если такой кран периодически не прокручивать, то существенно повышается риск того, что в нужный момент из-за засорения он не сможет перекрыть подачу воды. Поэтому очень важно, чтобы контроллер был оснащен функцией периодического профилактического открытия-закрытия запорной арматуры.
5. Также контроллеры отличаются по индикации. Самые простые версии отображают факт затопления, но не указывают, в каком именно месте оно произошло. Более продвинутые версии позволяют отображать сработавший датчик либо группу датчиков, а также могут отображать, какой датчик вышел из строя. Это существенно облегчает работу в случае неисправности линии. Также полезна индикация положения запорной арматуры.
6. При работе датчиков в помещениях с повышенной влажностью важна возможность регулировки их чувствительности. Это позволит избежать ложных срабатываний.
7. Контроллеры по типу взаимодействия с датчиками бывают проводными и беспроводными (использующими радиосигнал для связи с датчиками). В случае если установка системы защиты от затопления производится в отремонтированном помещении, стоит обратить внимание именно на второй вариант.
8. Для тех, кто, уходя из дома, привык отключать воду, полезна будет возможность управлять контроллером при помощи дополнительных устройств. Для этой цели в некоторых системах предусмотрены выносные кнопки, позволяющие одним нажатием обеспечить перекрытие всех защищенных коммуникаций. Такую кнопку удобно смонтировать, к примеру, возле входной двери. Существуют проводные и радиокнопки.
9. Не лишней будет возможность ручного управления системой, к примеру, если произошло случайное затопление датчика.

Это далеко не все полезные функции, которые могут выполнять контроллеры в системах защиты от протечки воды, но они наиболее важные.

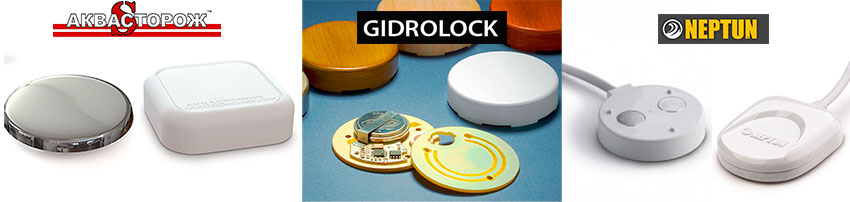

Датчики

Датчики следует размещать в местах, где наиболее вероятна возможность протечки воды. Для снижения вероятности ложного срабатывания (к примеру, в результате попадания брызг), верхняя часть датчика закрывается декоративной крышкой, а чувствительный элемент в нем отстоит от поверхности пола примерно на один-два миллиметра. Для срабатывания датчика вода должна попасть в его нижнюю часть.

Строение датчика протечки довольно простое и основано оно на том, что вода является проводником электрического тока. Он представляет собой плату с двумя контактными дорожками. Вода, попадая в датчик, замыкает их, и сигнал о затоплении поступает в контроллер. Можно сказать, что в таком датчике абсолютно нечему ломаться и он достаточно надежен. Однако высокие требования предъявляются именно к качеству покрытия дорожек на плате. Они не должны окисляться.

Датчики протечки бывают двух видов:

• проводные — в режиме ожидания не потребляют электроэнергию;
• беспроводные датчики питаются от батареек и передают сигнал к контроллеру посредствам радиосигнала. Потому в таких устройствах периодически придется менять батарейки.

Проводные датчики позволяют строить разветвленную сеть, подключая один прибор к другому и объединяя их в группы. Количество датчиков в такой системе, по сути, не ограничено.

Не лишней будет возможность стационарного закрепления датчика. Это позволит не смещать датчики во время уборки и не даст этого сделать детям.

Запорная арматура

Запорная арматура в системах защиты от протечки применяется двух видов:

• шаровые краны с сервоприводом;
• электромагнитные клапаны.

На первый взгляд электромагнитный клапан более надежное устройство, поскольку он способен обеспечить мгновенное перекрытие воды при аварии. Однако необходимо понимать, что для поддержания стационарного режима работы электромагнитного клапана (открыт/закрыт) необходимо наличие постоянного электропитания. Это неприемлемо в случае автономного питания контроллера, поскольку автономный источник питания может полностью разрядиться, что приведет к возобновлению затопления. Также при резком срабатывании клапана на интенсивном расходе возникает гидроудар.

Поэтому все чаще производители в системах защиты от протечки отдают предпочтение запорным устройствам с сервоприводом. Для поддержания заслонки крана в стационарном положении электроэнергия не требуется. Она необходима только при ее перемещении. В современных устройствах используются качественные редукторы, обеспечивающие большой крутящий момент, при малой затрате электрической мощности. Конструкция запорного устройства отличается от обычного шарового крана, обеспечивая более легкий ход заслонки. Однако время закрытия такого устройства составляет не менее 3-х секунд.

В основном краны в таких системах бывают трех типоразмеров: Dy 15, Dy 20 и Dy 25.

Некоторые краны могут работать также в ручном режиме. Это поможет сорвать заслонку с места в случае, если она закиснет и не будет перемещаться при помощи сервопривода.

Особенности монтажа системы защиты от протечки воды

При монтаже датчиков в труднодоступных местах (к примеру, под стиральной машинкой) желательно использовать датчики не стационарного исполнения. Это позволит легко извлечь и просушить датчик в случае его залива.

Наиболее важный вопрос, где разместить запорную арматуру. Краны системы защиты от протечки необходимо устанавливать на вводе труб так, чтобы оставлять до него минимальное количество разборных соединений, которые являются потенциальными источниками протечки. Несмотря на то что кран с сервоприводом сам является отключающим устройством, перед ним необходимо предусмотреть ручной кран. Также желательно предусмотреть разборное соединение на трубопроводе, чтобы иметь возможность легко демонтировать кран с сервоприводом. Желательно устанавливать кран так, чтобы иметь возможность легко добраться до сервопривода. Если на кране системы указано направление движения среды, необходимо соблюдать это требование.

Несмотря на то что производители позиционируют свою арматуру как сверхнадежную, не стоит забывать, что железо все-таки иногда ломается. Потому не лишним будет предусмотреть обводную линию подачи воды, отсекаемую обычным краном, параллельно линии, на которой установлен кран с сервоприводом. В случае неисправности системы защиты вы не останетесь без воды.

Большинство систем являются наборными. То есть не обязательно приобретать готовую систему. Можно выбрать необходимые компоненты непосредственно под свои требования, не переплачивая при этом за ненужные узлы.

Таблица. Систем защиты от протечки

Название продукта	Контроллер	Запорная арматура			Датчики		Стоимость, руб.
		Тип	Dy	Штук в комплекте	Тип	Штук в комплекте
«Аквасторож Классика 1*15»	«Классика» (5-9 В)	Электрокран «Аквасторож»	1/2"	1	Проводной	2	7990
«Аквасторож Классика 2*15»	«Классика» (5-9 В)	Электрокран «Аквасторож»	1/2"	2	Проводной	2	10990
«Аквасторож Эксперт 2*15»	«Эксперт» (5-9 В)	Электрокран «Аквасторож»	1/2"	2	Проводной	4	14990
«Аквасторож Эксперт 2*20»	«Эксперт» (5-9 В)	Электрокран «Аквасторож»	3/4"	2	Проводной	4	15490
«Аквасторож Эксперт 1*25 PRO»	«Эксперт PRO» (5-9 В)	Электрокран «Аквасторож»	1"	1	Проводной	4	12990
«Аквасторож Эксперт Радио 2*15»	«Эксперт» (5-9 В)	Электрокран «Аквасторож»	1/2"	2	Проводной	2	18490
					Беспроводной	2
«Аквасторож Эксперт Радио 2*20»	«Эксперт» (5-9 В)	Электрокран «Аквасторож»	3/4"	2	Проводной	2	19490
					Беспроводной	2
«Аквасторож Эксперт Радио 1*25 PRO»	«Эксперт» (5-9 В)	Электрокран «Аквасторож»	1"	1	Проводной	2	16490
					Беспроводной	2
Neptune Base 1/2, 3/4	Neptune Base (220 В)	Электрокран JW	1/2"	1	Проводной	2	10667
			3/4"	1
Neptune Buggatti Base 1/2, 3/4	Neptune Base (220 В)	Электрокран Buggatti	1/2"	1	Проводной	2	13337
			3/4"	1
Neptune Mini 1/2, 3/4	Neptune Mini 2N (220 В)	Электрокран JW	1/2"	1	Проводной	3	10311
			3/4"	1
Neptune Buggatti ProW 1/2, 3/4	Neptune ProW (12/220 В)	Электрокран Buggatti	1/2"	1	Проводной	2	18253
			3/4"	1
Neptun ХР-РВ 10 JW1/2, 3/4	Neptun ХР-РВ(12 В)	Электрокран JW	1/2"	1	Беспроводной	2	15849
			3/4"	1
Neptune ProW + JW 1/2, 3/4	Neptune ProW + (12 В)	Электрокран JW	1/2"	1	Беспроводной	2	22315
			3/4"	1

Грамотно подобранная и правильно смонтированная система защиты от протечки воды может спасти вас от неприятностей с затоплением жилища. Однако необходимо трезво оценивать возможности такой системы и все же следить за состоянием коммуникаций в доме.

15.08.2016

Аквасторож, Нептун или Gidrolock? Сравнение систем защиты от протечек.

UPD: Мы поддерживаем актуальность информации в данной статье уже 2 года!
Если статья помогла вам сделать выбор, пожалуйста, оставьте ссылку на неё! Мы будем очень вам благодарны.
Возникли вопросы? Смело задавайте их по телефону или при помощи онлайн-консультанта. Будем только рады вам помочь!

Системы защиты от протечек активно применяют уже более 10 лет крупные строительные и монтажные организации. Не дремлют и розничные покупатели. С каждым годом спрос на системы защиты от протечек только увеличивается. Многие из нас хоть раз, но сталкивались с протечками, заливами и потопами.

"По данным Департамента имущества города Москвы 89% аварийных случаев происходят в системах водоснабжения и отопления зданий."

Страхование имущества не убережёт вас от залива, а при заливе страдает всё: потолки, стены, пол, мебель, электрика и бытовые приборы и, конечно же, ваши нервы.

Сравнение систем защиты от протечек. Характеристики.

На рынке представлены 3 системы защиты от протечек: , Neptun и Аквасторож. Все системы производятся в России. Многие спрашивают: "Что выбрать?" или "Что лучше?" Большую роль в выборе часто играет маркетинговая кампания производителя, а не надежность, возможности и технические характеристики. Большинство статей либо заказные, либо морально устарели.

Мы пошли по другому пути и провели детальный анализ систем, собрали отзывы продавцов и покупателей, а также тщательно разобрались, какие плюсы и минусы есть в системах защиты от протечек всех трёх производителей. Мы не будем оценивать внешний вид, а уделим внимание техническим характеристикам, возможностям, функциональности, надежности, отзывам и стоимости. Перед нами, как и перед вами, стояла задача выбрать надёжную систему для использования в своих проектах.

Итак, приступим. Для начала приведем таблицу сравнений по основным техническим характеристикам, возможностям и функциям.

В таблице представлены комплекты:

• «Neptun Bugatti Base 1/2»
• «Gidrolock Квартира 1 Ultimate Bugatti»
• «Gidrolock Квартира 1 Winner Bugatti» - временно выведен из сравнения. Выпущена новая версия привода. Актуализируем информацию.
• «Аквасторож TH31»

Последний комплект (Winner) попал в сравнение только после детального изучения систем.
Он полностью автономный, у Аквасторожа и Neptun’a почему-то нет аналогичных решений.

Зеленым цветом выделены явные преимущества. Жёлтым - спорные, а также неподтверждённые решения производителя. Красным - недостатки.

Сравнение систем защиты от протечек от 15.08.2016	Аквасторож
Комплект	TH31	Bugatti Base 1/2	Квартира 1 Ultimate Bugatti
Блок управления
Шаровые краны с электроприводом	2 шт. 1/2 дюйма	2 шт. 1/2 дюйма	2 шт. 1/2 дюйма
Датчики протечки воды	4 шт.	3 шт.	3 шт.
Срок автономной работы системы, при отключении электроэнергии	2 года		6 месяцев
Возможность установки в помещениях при полном отсутствии сети 220V			Стандартного ИБП хватит на 6 месяцев. При использовании аккумуляторов большей ёмкости, продолжительность автономной работы может быть увеличена в несколько раз.
Тип электродвигателя	Коллекторный (щёточный)	Коллекторный (щёточный) Коллекторный двигатель - самый распространённый. Однако наличие щёточно-коллекторного узла имеет свои недостатки - высокий уровень шума и малую надёжность, ввиду того, что "щётки" стачиваются со временем.	Шаговый (безщёточный) Шаговые двигатели с магнитным ротором позволяют получать бОльший крутящий момент по сравнению с коллекторными и обеспечивают фиксацию ротора при обесточенных обмотках. Обладают высокой надёжностью.
Максимальный крутящий момент электродвигателя	~1 Н*м	9 Н*м	10 Н*м
Материал редуктора электропривода и механизмов электродвигателя	Металл пластик	Металл	Металл
Тип шарового крана	Неполнопроходной, 14 мм. Диаметр отверстия в полнопроходном шаровом кране ДУ15 составляет 15 мм., а в электрокране "Аквасторож" - 14 мм. Поэтому полнопроходным он не является. Разница невелика, но даже 1 мм. может серьёзно сказаться на отложениях.	Полнопроходной, 15 мм.	Полнопроходной, 15 мм. Полнопроходные краны имеют преимущество в коэффициенте гидравлического сопротивления - потеря напора отсутствует, а нагрузка на запорный орган меньше, чем у неполнопроходных или полупроходных.
Материал шарового крана, производитель	Латунь	Горячекованная латунь (Bugatti) Для производства шаровых латунных кранов Bugatti используются горячекованая латунь марки CW617N. Краны с кованым корпусом отличаются не только прочностью и стойкостью к воздействию температуры и давления, но и устойчивостью к механическим напряжениям, возникающим при затягивании изделия. Латунные краны не подвержены коррозии.	Горячекованная латунь (Bugatti), 304 нержавеющая сталь (HGSS) Для производства шаровых латунных кранов Bugatti используются горячекованая латунь марки CW617N. Краны с кованым корпусом отличаются не только прочностью и стойкостью к воздействию температуры и давления, но и устойчивостью к механическим напряжениям, возникающим при затягивании изделия. Латунные краны не подвержены коррозии. Шаровые краны из 304 нержавеющей стали обладают высокой антикоррозийной устойчивостью, прочностью, стойкостью к воздействию высоких температур и химически агрессивных сред. Шаровые краны из нержавеющей стали применяются на объектах, где к системам трубопровода предъявляются требования повышенной антикоррозийности.
Максимальное давление жидкости	16 Бар Краны "Teflosil" не выдерживают большое давление, ввиду своей герметичности. Важно! Электрокран "Аквасторож" рассчитан на движение воды в одну сторону. При изменении направления движения воды ресурс значительно снизится.	40 Бар В системе Neptun используются надёжные шаровые краны Bugatti итальянского производства. Они выдерживают большое давление жидкости (40 бар) и обладают широким температурным диапазоном эксплуатации. Материал изготовления - горячекованная латунь.	40 Бар - Bugatti, 64 Бара - HGSS На выбор система Gidrolock комплектуется надёжными шаровыми кранами Bugatti (Италия) из горячекованной латуни или шаровыми кранами HGSS (Китай) из 304 нержавеющей стали. Максимальное давление жидкости: 40 бар для шаровых кранов Bugatti и 64 бара для шаровых кранов HGSS. Обе модели обладают обширным температурным диапазоном эксплуатации.
Максимальная температура жидкости	До 90°С Неподтверждённые данные. Информации о качестве исполнения кранов, используемых компанией "Суперсистема" (Аквасторож) недостаточно для объективной оценки.	До 120°С Для производства шаровых латунных кранов Bugatti используются кованая латунь марки CW617N. Краны с кованым корпусом отличаются стойкостью к воздействию температуры.	До 120°С Шаровые краны с электроприводами Gidrolock комплектуются шаровыми кранами Bugatti или HGSS (на выбор). Шаровые краны Bugatti изготавливаются из горячекованной латуни марки CW617N. Шаровые краны HGSS производятся из 304 нержавеющей стали. Шаровые краны Bugatti и HGSS отличаются стойкостью к воздействию температуры.
Возможность отсоединения электропривода от шарового крана			2 винтовых соединения
Защита от закисания шаровых кранов			Данное решение запатентовано и впервые применено компанией-производителем систем Gidrolock, что говорит об их грамотном инженерном подходе к разработке оборудования. Данная функция играет большое значение в вопросе безопасности и защиты помещений от протечки воды.
Скорость закрытия шарового крана с электроприводом	3 сек. Электрокран "Аквасторож" имеет низкий крутящий момент. Из-за этого производитель вынужден использовать краны, произведённые по т.н. "технологии Teflosil", с пружинящей силиконовой прокладкой. За счёт данной технологии снижено усилие, требуемое для проворота шарика в кране. Данное техническое решение используется только компанией "Аквасторож" (ООО "Суперсистема") и не применяется всемирно известными производителями шаровых кранов.	21 сек. Время закрытия зависит от герметичности шарового крана. Герметичность шаровых кранов Bugatti обеспечивается уплотнительными кольцами, выполненными из фторопласта-4/PTFE и бутадиен-нитрильного каучука/NBR, практически не подвергающегося износу. Для проворота "шарика" в кране требуется большое усилие, которое напрямую зависит от типа и мощности электродвигателя.	15 сек. Время закрытия зависит от герметичности шарового крана. Герметичность шаровых кранов Bugatti и HGSS обеспечивается уплотнительными кольцами, выполненными из фторопласта-4/PTFE и бутадиен-нитрильного каучука/NBR, практически не подвергающегося износу. Для проворота "шарика" в кране требуется большое усилие, которое напрямую зависит от типа и мощности электродвигателя.
Ручное открытие/закрытие шарового крана
Метод определения положения шарового крана	Упор в микрик	Электромеханический (концевики)	Оптический
Минимальный ресурс шарового крана с электроприводом (циклов открытие/закрытие)	Менее 10 000 циклов открытие/закрытие	100 000	250 000. Свыше 700 000 циклов открытие/закрытие на испытаниях! За счёт использования надёжных шаговых электроприводов обеспечен сверхвысокий ресурс шарового крана с электроприводом Gidrolock. На испытаниях Gidrolock Ultimate превысил 700 000 циклов открытие/закрытие.
Питание блока управления	4,5V	220V	220V
Питание электропривода	4,5V	220V
Резервный источник бесперебойного питания (ИБП)	Ионисторы 3 батарейки типа "С" Для питания электрокрана используются батарейки и ионисторы (суперконденсаторы). Ионисторов хватит примерно на один цикл открытие-закрытие. Во время перезарядки ионисторов работают только батарейки. Не советуем использовать подобную систему с двумя и более электрокранами, поскольку без заряженных ионисторов напряжение сильно падает, как и без того низкий момент электродвигателя.		Аккумуляторная батарея 12V, 1.3 А*ч За автономность системы отвечает свинцовый герметизированный аккумулятор. Основные области применения: стартёрные аккумуляторные батареи в транспортных средствах, аварийные источники электроэнергии, резервные источники энергии.
Функция контроля заряда ИБП			В системе реализован метод трехуровневого контроля заряда аккумуляторной батареи (на холостом ходу, под нагрузкой и под нагрузкой по истечении заданного времени). Только метод измерения заряда аккумуляторной батареи под нагрузкой дает правильный результат.
Функция снижения энергопотребления
Степень защиты блока управления	Невлагозащищённый. С подключённым блоком питания возможно поражение электрическим током при возникновении аварийной ситуации.	IP54	IP54 IP54: "5" - некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта; "4" - защита от брызг, падающих в любом направлении.
Температурный диапазон эксплуатации блока управления	От 0 до 50°С	От 5 до 40°С	От 0 до 60°С
Степень защиты электропривода	IP65	IP65 IP65: "6" - пыль не может попасть в устройство, полная защита от контакта; "5" - защита от морских волн или сильных водяных струй, попавшая внутрь корпуса вода не нарушает работу устройства.	IP65 IP65: "6" - пыль не может попасть в устройство, полная защита от контакта; "5" - защита от морских волн или сильных водяных струй, попавшая внутрь корпуса вода не нарушает работу устройства.
Количество подключаемых шаровых кранов с электроприводом
Количество зон контроля состояния датчиков
Количество подключаемых проводных датчиков
Функция защиты электродов датчика от разрушения при возникновении «гальванической пары»			Данное решение впервые применила компания-производитель систем Gidrolock. Защита электродов датчика гарантирует отсутствие окисления в цепи подключённого датчика протечки воды.
Контроль обрыва цепи датчиков
Температурный диапазон эксплуатации проводных датчиков	От -30 до 60°С	От 5 до 40°С	От -30 до 60°С
Возможность работы системы с проводными и беспроводными датчиками	Есть. Для подключения беспроводных датчиков потребуется Радиобаза.	Только проводные датчики	Есть. Для подключения беспроводных датчиков потребуется радиоприёмник (антенна) Gidrolock.
Зональная индикация состояния датчиков
Количество подключаемых беспроводных датчиков
Срок автономной работы беспроводного датчика	5 лет. Для подключения датчика к системе потребуется Радиобаза. Элемент питания - 2 батарейки типа "ААА".	1,5 года. Для подключения беспроводных датчиков потребуется другой модуль - Nepun ProW . Модуль, рассматриваемый в таблице, предназначен для работы только с проводными датчиками. Элемент питания - батарея CR123A.	24 года! Для подключения беспроводных датчиков достаточно подключить радиоприёмник (антенну) Gidrolock. Элемент питания - батарея CR2450N фирмы Renata. Срок автономной работы датчика подтвержден швейцарским производителем батарей Renata AG SA (Swath Group).
Дальность передачи радиосигнала беспроводных датчиков	1000 метров (под вопросом, объективно). Для подключения беспроводных датчиков потребуется Радиобаза. Стоимость комплекта "Радиобаза 2 датчика" - 6990 руб. Для передачи данных используется частотный диапазон 2,4 ГГц. Данный диапазон сильно перегружен. Возникают ситуации, когда на один канал могут претендовать десятки точек доступа. Из-за наличия многочисленных источников помех, передача данных происходит со сбоями, нередко затрагивающими весь диапазон 2,4 ГГц. Преимущества: быстрая передача большого массива данных, дальность передачи. Недостатки: высокое энергопотребление, нестабильность, затухание волн при прохождении и огибании препятствий.	50 метров. К данному комплекту нельзя подключить беспроводные датчики, так как для этого потребуется другой модуль - Neptun ProW и приводы 12V, вместо 220V. Стоимость: модуль - 6950 руб., беспроводной датчик - 2500 руб., привод - 4790 руб./шт. Для передачи данных используется частотный диапазон 433 МГц. Диапазон 433 МГц в крупных населенных пунктах загружен многочисленными устройствами охранной сигнализации и различными устройствами с дистанционным управлением. Однако все устройства, работающие на частоте 433 МГц выходят в эфир на короткий промежуток времени, поэтому их влияние можно нивелировать правильным алгоритмом отправки пакетов. Диапазон разрешен к применению в России в 1999 году. Преимущества решения: дальность передачи радиосигнала, способность огибать препятствия, низкое энергопотребление.	500 метров. Для подключения беспроводных датчиков достаточно подключить радиоприёмник (антенну) Gidrolock. Стоимость: радиоприёмник - 1800 руб., беспроводной датчик - 1800 руб. Для передачи данных используется свежий, не засорённый помехами частотный диапазон 868 МГц, выделенный ГКРЧ в 2007 году. Преимущества решения: дальность передачи радиосигнала, способность огибать препятствия, низкое энергопотребление, помехозащищённость диапазона. На данную частоту распространяются нормы использования, определенные государством.
Температурный диапазон эксплуатации беспроводных датчиков	От 0 до 60°С	От 5 до 40°С	От -20 до 60°С
Возможность подключения радиопульта для дистанционного управления
Возможность подключения реле для внешних сигнализаций и насосов	Не предусмотрено в данном комплекте. Только в исполнении PRO.
Наличие заземления
Звуковая сигнализация
Световая сигнализация
SMS-оповещение о протечке
Гарантия	4 года	6 лет	4 года
Стоимость комплекта	19990 руб.	14522 руб.	13500 руб.

Обзор блоков управления систем защиты от протечек.

Начнём наш обзор с блоков управления систем защиты от протечек. Мы затронем только основные, важные моменты. Более подробная информация и характеристики указаны в таблице.

Защита от закисания. Важная функция, которая есть у всех производителей. Шаровой кран имеет свойство закисать со временем, поэтому раз в неделю (две недели, месяц) блок управления подает команду на кратковременное открытие и закрытие шарового электропривода.

Автономность. Источником бесперебойного питания обладают только блоки управления Аквасторожа и Gidrolock"а. В Аквастороже используются 9 алкалиновых батареек GP. В блоке управления Gidrolock Premium используется аккумулятор Casil 12V 1,3 А*ч.

Контроль заряда ИБП. Система заранее предупредит пользователя о снижении напряжения. Если честно, удивил Gidrolock. В системе реализован метод трёхуровневого контроля заряда АКБ: на холостом ходу, под нагрузкой и под нагрузкой по истечении времени (есть и принудительный контроль). Иными словами система проводит детальную проверку аккумулятора. Если напряжение снижается, система в автоматическом режиме подзаряжает аккумулятор.

Экстренное открытие подачи воды. На лицевой панели блока Аквасторож и Gidrolock для этого предусмотрена специальная клавиша. У Нептуна её нет. Производитель системы Gidrolock предлагает стеклянный сенсорный радиопульт. Отличная вещь, очень лаконичная. У Аквасторожа есть "Радиодатчик-кнопка", который может выступать в роли пульта дистанционного управления.

Подключение внешних устройств (например, насосов или сигнализаций). Предусмотрено во всех блоках управления Gidrolock. В Аквастороже данная возможность есть только в исполнении PRO.

SMS-оповещение. У Аквасторожа предусмотрена только возможность подключения к GSM-сигнализации. Gidrolock предлагает готовое решение на базе GSM-модема Cinterion (Siemens). Также к системе Gidrolock можно подключить пульт с индикацией на 10/20 светодиодов. К нему можно подключить как датчики, так и блоки управления. "Маст хэв" в крупных проектах.

Заземление. Есть у систем Gidrolock и Neptun. Аквасторож работает на батарейках, поэтому в заземлении не нуждается.

Встроенный предохранитель. Предусмотрен только в системе Gidrolock. В Нептуне и Аквастороже предохранителя нет. Про сгоревшие нептуновские платы, ввиду отсутствия предохранителя, есть информация на форумах. Некоторые сталкиваются с данной проблемой даже после ремонта контроллера.

Обзор шаровых кранов с электроприводами.

Gidrolock и Neptun двигаются по проверенному сценарию. Использование надежных шаровых кранов, проверенных годами и мощных электроприводов положительно сказывается на надежности и безопасности. Несомненным плюсом шарового электропривода Neptun Bugatti Base 220V - ручное управление положением шарового крана, но и недостаток есть - питание 220V не отвечающее требованиям электробезопасности.

Строение электрокрана Аквасторож сильно отличается от шаровых электроприводов Neptun и Gidrolock. Производитель заявляет об использовании немецкой технологии Teflosil с двумя тефлоновыми и одной пружинящей силиконовой прокладкой. За счет этого обеспечено минимальное трение и 3-секундное время перекрытия. Скорее всего, это просто маркетинговый ход, так как конкуренты (Gidrolock и Neptun) заключили договор с реальным производителем шаровых кранов Bugatti Valvosanitaria. Но электродвигатель Аквасторожа не провернёт шаровой кран Bugatti, ввиду низкого крутящего момента. Поэтому и пришлось Аквасторожу "мудрить" с кранами.

Шаровой электропривод Gidrolock впечатлил "суровостью" конструкции. Запас мощности в 1,5 раза, высокий крутящий момент и 2 типа шаровых кранов на выбор: горячекованная латунь Bugatti (Италия) и нержавеющая 304 сталь HGSS (Китай). Мы сравнили шаровые краны Bugatti и HGSS. Угадайте, кому мы отдали все лавры? Братьям нашим восточным... Шаровой кран оказался гораздо качественнее итальянского. И суровее. Каждый шаровой кран HGSS брендирован под Gidrolock. Мелочь, а приятно. Ко всему прочему, электропривод Gidrolock осуществляет вращение шарового крана в одну сторону (по часовой стрелке). Благодаря этому решению, по заявлению производителя, снижена нагрузка на редуктор электропривода, что положительно сказалось на минимальном ресурсе электропривода. Звучит смешно, но электропривод стеклоподъёмника в мерседесе работает по такому же принципу.

Среди всех шаровых электроприводов и электрокранов есть "белая ворона" - Gidrolock Winner.
Шаровой электропривод Winner - полностью автономная система защиты от протечек.
Все "мозги" блока управления находятся внутри корпуса.

Система работает на 4 пальчиковых (ААА) батарейках. По заявлению производителя - в течение 10 лет. В шаровом электроприводе Winner, как и в Нептуне, реализовано ручное управление положением шарового крана. Под корпусом есть специальная чека. Вытаскивая её, вы можете управлять положением, поворачивая корпус электропривода. Еще один плюс - возможность отсоединения корпуса от шарового крана. Это очень упрощает установку шарового крана на трубу. Посмотреть готовый комплект на базе Gidrolock Winner можно

Аквасторож Эксперт-15.	Neptun Bugatti Base 220V	Gidrolock Ultimate Bugatti/HGSS	Gidrolock Winner Bugatti

Обзор датчиков протечки воды.

Датчики - отдельная тема. Многие не обращают на них особого внимания, а ведь они отвечают за обнаружение протечки! Базовые проводные датчики практически ничем не отличаются. Все они работают по одному принципу. Датчики Аквасторож Эксперт и Gidrolock WSP+ оснащены функцией контроля обрыва. В случае обрыва цепи основной блок оповестит вас о неисправности. Очень полезная функция. Советуем использовать датчики с контролем обрыва. Основное различие кроется в беспроводных датчиках. На них и остановимся. Сравнивать будем беспроводные датчики Аквасторож и Gidrolock, так как к комплекту Neptun Base беспроводные датчики не подключишь.

Производитель	Аквасторож	Gidrolock
Частота передачи радиосигнала	2,4 ГГц	868 МГц
Дальность передачи радиосигнала	1000 метров	500 метров
Температурный режим эксплуатации	от 0 до +60℃	от -20 до +60℃
Элемент питания	2 "мизинчиковых" батарейки (ААА)	1 батарейка CR2450 (таблетка)
Время работы	5 лет	24 года

Как вы можете заметить, главное отличие - в частоте передачи радиосигнала. Но становится еще интереснее, если копнуть немного глубже. В таблице ниже сравнение частотных диапазонов по "пробивной силе". В правой колонке указана предельная толщина стены, через которую может пройти радиосигнал.
Мощность передатчиков одинакова для всех радиосистем – 10 мВт.

Материал стены	Частотный диапазон	Предельная толщина, м.
Кирпич	868 МГц	2,18
	2,4 ГГц	0,78
Бетон	868 МГц	0,24
	2,4 ГГц	0,09

С частотой 868 МГц все просто, как и с частотой 434 МГц, которую использует Neptun - бо́льшая дальность действия по сравнению с диапазоном 2,4 ГГц.

Радиоволны 434/868-диапазона менее интенсивно затухают при распространении в различных средах и лучше огибают физические препятствия. Ко всему прочему диапазон 868 МГц более помехозащищённый. В нём жестко ограничена излучаемая мощность радиопередатчиков и время передачи радиосигнала. Эти правила обеспечивают чистоту диапазона. А вот на частоте 2,4 ГГц работает масса устройств (в том числе роутеров), поэтому есть шанс ложного срабатывания, ввиду загрязнённости диапазона. Все бы ничего, да у нас возникают сомнения насчет дальности передачи сигнала датчика Аквасторож. Для передачи радиосигнала на большую дальность потребуется большая мощность, что сильно скажется на времени работы.

Проводной датчик Аквасторож	Проводной датчик Neptun	Проводной датчик Gidrolock
	К комплекту Neptun Bugatti Base нельзя подключить беспроводные датчики протечки воды.
Беспроводной датчик Аквасторож		Беспроводной датчик Gidrolock (5 цветов)

Обзор радиомодулей для беспроводных датчиков

Есть одно серьезное различие между Аквасторожем и Gidrolock"ом. Блок управления Gidrolock уже имеет всю необходимую "начинку" для использования беспроводных датчиков. То есть для подключения беспроводных датчиков вам потребуется только выносной радиоблок, который выступает в роли антенны. В Аквастороже все по-другому. Для подключения беспроводных датчиков вам потребуется радиобаза. Отличие кроется в следующем. В помещениях с неустойчивой радиосвязью возникает потребность размещения антенны (радиобазы или радиоблока) в месте с наилучшим приёмом радиосигнала. Антенна может располагаться, например, под потолком. В случае с гидролоком проблем не возникает. Выносной радиоблок небольшой и установить его легко (на тех же саморезах). Радиобазу аквасторожа под потолком не разместишь. Разместить конечно можно, но зрительный контакт с ней будет потерян. Смысл в световой индикации теряется. По габаритам радиобаза Аквасторож гораздо больше радиоблока Gidrolock. Ко всему прочему к радиоблоку Gidrolock можно подключить радиопульт и управлять водоснабжением из любого места (пульт - беспроводной). Производитель Gidrolock выпускает также ретрансляторы радиосигнала. Поэтому радиосвязь можно реализовать практически в любых условиях. Вывод. Радиобаза Аквасторож подойдет для квартиры, но с большим загородным домом могут возникнуть проблемы, как и с любым крупным промышленным объектом.

Отзыв о системах защиты от протечек Аквасторож, Neprun и Gidrolock.

Рунет достаточно насыщен отзывами о системах защиты от протечек. Но в основном половина отзывов либо заказные, либо морально устаревшие. Однозначно можем сказать, что российское производство скакнуло вперед. Зарубежные производители предлагают подобную продукцию сомнительного качества за огромные деньги. Причем они не могут похвастаться такой же функциональностью и надежностью. Мы выделили сильные и слабые стороны каждой системы, поэтому можем смело заявить о них. Заслуженное первое место занимает система защиты от протечек Gidrolock. Наши исследования не выявили недостатков у данной системы. Если кто-либо из экспертов сможет предоставить мотивированную информацию о недостатках системы, мы с вниманием отнесёмся к их данным. На наш взгляд мы изложили, если не максимум, то достаточное количество информации. Надеемся эта статья поможет выбрать подходящую под ваши потребности систему.

Общий обзор

Многих из нас волнует проблема возможной протечки воды. Кто-то, может быть, уже сталкивался с весьма и весьма неприятными последствиями, если протекла стиральная машина, сорвало трубу или забилась раковина.
Сколько проблем это добавило Вам и Вашим соседям!
Цель данной статьи, помочь разобраться с современными системами защиты от протечек, помочь обезопасить свой дом и самих себя от неприятных последствий.

Итак, приступим. На сегодняшний день наиболее популярные системами защиты от протечек представлены такими торговыми марками как "Гидролок", "Аквасторож", "Нептун".
Каждая система имеет свои преимущества и недостатки, попробуем разобраться какие из этих систем "лучше" и подходят именно Вам.
Разберем все преимущества и недостатки.

Сообщаем сразу, что стоимость каждой из систем значительно ниже ущерба, который может вызвать потоп в вашей квартире, последствия потопа могут быть долгосрочными и, помимо финансовых и моральных неприятностей привести к таким последствиям, как появление черной плесени - весьма вредного для здоровья явления, за которым необходимо следить, особенно, если в доме есть маленькие дети.

Системы защиты от протечек

Рассмотрим возможности систем защиты от протечек
- Перекрытие протечки, в случае срыва крана, прорыва трубы
- обнаружение воды на полу
- оповещение хозяина через СМС и звуковым сигналом
- возможности дистанционной работы с системой через пульт управления
- обеспечение срабатывания системы, в случае аварийного отключения электричества

Для системы защиты от протечек крайне важна возможность автоматической работы, когда никого нет дома. Задача не только купировать течь, но и оперативно оповестить хозяина. Для чего, как уже сказано выше, есть возможность смс-оповещения и звуковой сигнал, который позволить Вам быстро узнать о течи, если Вы находитесь дома.
Все представленные в обзоре системы состоят из:

Во всех рассматриваемых системах для исключения поражения электрическим током напряжение, необходимое для питания датчиков не превышает 5 Вольт. Остальные устройства запитаны напряжением 12 V. 220 используется только для автоматической подзарядки источников бесперебойного питания.

Системы защиты от протечек крайне необходимы в многоквартирных домах, складах, в котельных, полагаем, причины, которыми обусловлена эта необходимость подробно описывать не нужно, ввиду их очевидности: сохранение товара на складах, защита людей, животных от потопа (в том числе от горячей воды), предотвращение серьезных аварий, сохранение имущества.
Системы класса Industrial способны предотвращать утечки в промышленных водопроводах, например, в случае ошибок монтажников, сварщиков - практически сводя к нулю возможный риск.

Сравнение, что лучше: Аквасторож, Нептун или Gidrolock?

Все эти системы российского производства.
При объективном сравнении по пятибалльной шкале, по таким показателям, как стоимость, надежность и функциональность в лидеры выделяется система «Гидролок» - 5, далее идет «Аквасторож» - 4, ну а затем «Нептун» - 3. Более подробно, можете прочитать об этом ниже.

• К преимуществам «Гидролока» можно отнести возможность установки в помещениях не имеющих постоянной сети 220 V, т.к. система может работать на аккумуляторах ИБП в течение полугода, чего нельзя сказать о «Neptun» и «Аквасторож».
• «Гидролок» имеет более совершенную конструкцию приводов ШЭП – используя бесщеточные шаговые двигатели. Такой подход при построении электродвигателей ШЭП выдает более высокий крутящий момент и надежность, и обеспечивает фиксацию ротора при обесточивании, чего не скажешь о коллекторных двигателях «Аквосторожа» и «Нептуна».
• В системе «Гидролок» предусмотрена возможность отсоединения шарового крана от электропривода и отдельной его замены.
  Тем не менее, краны «Аквасторожа» имеют более высокую скорость закрытия кранов чем у «Гидролока» и «Нептуна», но значительно меньший ресурс работы.
• «Гидролок» превышает возможности конкурентов по количеству подключаемых шаровых кранов, по количеству зон контроля, функциональности и количеству датчиков, диапазону рабочих температур.
• Срок работы беспроводных датчиков от батарей фирмы «Reneta» в «Гидролок» составляет 10 лет, что на практике, выше, чем у «Аквасторожа», система «Neptun» вообще не имеет датчиков, работающих от батарей.
• «Гидролок» наиболее функциональный контроль работы батарей: под нагрузкой, в холостом режиме и под нагрузкой на единицу времени, конкуренты такой возможности не предоставляют.
• «Гидролок» и «Аквасторож» имеют кнопку экстренного аварийного перекрытия воды во всех контролируемых зонах, у «Neptun» такой возможности нет.
• В комплекте «Гидролок» предусмотрен удобный и функциональный сенсорный дистанционный пульт управления, работающий по радиосигналу, у «Аквасторожа» есть радиокнопка, «Нептун» же не предусматривает такой функицонал.
• «Гидролок» позволяет расширять систему за счет подключения внешнего оборудования, такого как насосов для откачки воды, сигнализаций; «Аквасторож» - только в комплектации «PRO», «Нептун» имеет нерасширяемую архитектуру.
• Промышленный вариант системы «Гидролок» предусматривает подключение пульта с индикацией, для определения в каком помещении здания или объекта произошла утечка, а так же дополнительных блоков управления, у конкурентов такой возможности нет.
• «Гидролок» защищает устройства от короткого замыкания и скачков напряжения, имеет встроенные предохранители, чего не скажешь о двух других наших, уже знакомых системах.
  С «Гидролок» поставляется GSM-модем Siemens, который гарантированно работает в системе, у «Аквасторожа» есть возможность подключения модемов сторонних производителей для SMS-оповещения.
• Электроприводы Гидролока имеют более высокий ресурс работы редуктора, мощность приводов выше в 1,5 раза чем у конкурентов. Дальность работы датчиков выше так же выше у Гидролока, при работе на частоте 868 Мгц, они имеют значительно большую дальность передачи сигнала, однако при такой частоте значительно ниже помехозащищенность сигнала.
• Радиоблок «Гидролока» имеет меньшие размеры, чем у конкурентов

Оглавление:

Назначение и комплектность оборудования для управления водоснабжением, теплоснабжением, защитой от протечек и других аварий

Теплоинформатор предназначен для информирования вас о состоянии системы отопления и предупреждения об аварийных ситуациях, приводящих к остановке теплоснабжения, а также управления системой отопления через GSM канал. К теплоинформатору могут быть подключены: датчик протечки воды, датчик температуры теплоносителя, датчик температуры воздуха, датчик движения, датчик наличия газов, датчик давления, исполнительное релейное устройство.

Система управления водоснабжением дома и защиты от аварийной протечки воды предназначена для управления подачей воды в доме или квартире, контроля накопительной системы, контроля протечки воды в помещениях и аварийного перекрытия водопроводов и приборов отопления в случае выявления аварии. В комплект системы могут входить: датчики протечки, датчику уровня воды, шаровые краны с электроприводом, релейные блоки управления насосами.

Открытая архитектура и позволяют эффективно использовать данные приборы для построения различных систем контроля и управления.

Различные конфигурации этих приборов и использование дополнительного оборудования позволяют решать следующие задачи:

• контроль наличия электропитания объекта;
• измерение температуры воздуха в помещениях;
• измерение температуры теплоносителя в системе отопления;
• контроль исправности оборудования;
• контроль уровня загазованности помещения;
• контроль несанкционированного проникновения;
• контроль протечки воды в помещениях;
• управление работой котла отопления;
• аварийное отключение водоснабжения в случае обнаружения протекания воды;
• аварийное запирание кранов системы отопления в случае обнаружения протекания воды;
• аварийное отключение насосов подкачки воды водоснабжения в случае обнаружения протекания воды;
• управление уровнем воды накопительной ёмкости;
• смена воды в ёмкости, частичное освежение воды;
• информирование пользователя через GSM канал.

Комплекты оборудования для решения различных задач управления водоснабжением, теплоснабжением и защитой от протечек и других аварий

Управление отоплением и защита от протечки на основе использования теплоинформатора

№	Название комплекта		Комплектация оборудования
1	Управление котлом отопления и контроль протечки воды	Контроль протечки воды в ванной комнате.	TEPLOCOM GSM - 1 шт.
2	Управление котлом отопления и контроль газовой среды	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления.	TEPLOCOM GSM - 1 шт. Датчик газоанализатор - 1 шт.
3	Управление котлом отопления и контроль проникновения в помещение	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон.	TEPLOCOM GSM - 1 шт. Датчик движения - 1 шт.
4	Управление котлом отопления, контроль протечки воды, контроль проникновения в помещение	Контроль температуры воздуха в помещении. Контроль протечки воды в одной комнате. Управление электропитанием котла отопления. Контроль несанкционированного проникновения в помещение. Информирование посредством СМС и звонков на сотовый телефон.	TEPLOCOM GSM - 1 шт. Датчик движения - 1 шт.

Защита от протечки на основе использования системы

№	Название комплекта	Функции комплекта управления	Комплектация оборудования
1	Защита от протечки воды в двух точках, аварийное перекрытие водоснабжения двух водопроводов	Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом.	Датчик протечки - 2 шт.
2	Защита от протечки воды в двух точках, аварийное перекрытие водоснабжения четырёх водопроводов	Контроль протечки воды в 2-х помещениях. Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт.
3	Защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения четырёх водопроводов	Автоматическое перекрытие 4-х водопроводов. Рекомендуется для защиты от протечек воды в квартире и доме с раздельным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Кран с электроприводом - 4 шт.
4	Защита от протечки воды в четырёх точках, аварийное перекрытие водоснабжения шести водопроводов	Автоматическое перекрытие 6-и водопроводов. Рекомендуется для защиты от протечек воды в квартире и доме с раздельным и дополнительным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт.
5	Защита от протечки воды в двух точках, аварийное перекрытие водоснабжения	Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для защиты от протечек воды в частном доме или квартире с совмещенным санузлом и автономным снабжением горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт.
6	Защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения	Контроль протечки воды в 3-х помещениях.	Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Кран с электроприводом - 1 шт.
7	Защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения двух водопроводов и двух радиаторов отопления	Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом и двумя радиаторами отопления	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Кран с электроприводом - 6 шт.
8	Защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух радиаторов отопления	Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом, раздельным водоснабжением холодной и горячей водой, двумя радиаторами отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт.
9	Защита от протечки воды в 5-и точках, аварийное перекрытие водоснабжения двух водопроводов и трёх радиаторов отопления	Контроль протечки воды в 5-х помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 3-х радиаторов отопления. Рекомендуется для защиты от протечек воды в квартире и доме с совмещенным санузлом и тремя радиаторами отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 5 шт. Кран с электроприводом - 8 шт.
10	Защита от протечки воды в 6-и точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух линий отопления	Автоматическое перекрытие 4-х водопроводов.	Модуль управления AquaBast – 1 шт. Датчик протечки - 6 шт. Кран с электроприводом - 8 шт.

Управление водоснабжением и защита от протечки на основе использования системы

№	Название комплекта	Функции комплекта управления	Комплектация оборудования
1	Управление уровнем воды накопительной ёмкости и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения двух водопроводов	Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие 2-х водопроводов. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 3 шт.
2	Управление уровнем воды накопительной ёмкости и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения четырёх водопроводов	Освежение воды накопительной ёмкости. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие 4-х водопроводов. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Датчик уровня воды - 1 шт.
3	Управление уровнем воды накопительной ёмкости и защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения четырёх водопроводов	Управлением уровнем воды накопительной ёмкости Освежение воды накопительной ёмкости. Контроль протечки воды в 3-х помещениях. Автоматическое перекрытие 4-х водопроводов. Рекомендуется для защиты от протечек воды в доме с раздельным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 5 шт.
4	Управление уровнем воды накопительной ёмкости и защита от протечки воды в четырёх точках, аварийное перекрытие водоснабжения шести водопроводов	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 6-и водопроводов. Рекомендуется для защиты от протечек воды в доме с раздельным и дополнительным санузлом и раздельным водоснабжением холодной и горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Датчик уровня воды - 1 шт.
5	Управление уровнем воды накопительной ёмкости и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для защиты от протечек воды в частном доме с совмещенным санузлом и автономным снабжением горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 2 шт.
6	Управление уровнем воды накопительной ёмкости и защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 3-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для защиты от протечек воды в частном доме с раздельным санузлом и автономным снабжением горячей водой.	Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 2 шт.
7	Управление уровнем воды накопительной ёмкости и защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения двух водопроводов и двух радиаторов отопления	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом и двумя радиаторами отопления	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 7 шт.
8	Управление уровнем воды накопительной ёмкости и защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух радиаторов отопления	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом, раздельным водоснабжением холодной и горячей водой, двумя радиаторами отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Датчик уровня воды - 1 шт.
9	Управление уровнем воды накопительной ёмкости и защита от протечки воды в 5-из точках, аварийное перекрытие водоснабжения двух водопроводов и трёх радиаторов отопления	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 3-х радиаторов отопления. Рекомендуется для защиты от протечек воды в доме с совмещенным санузлом и тремя радиаторами отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 5 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 9 шт.
10	Управление уровнем воды накопительной ёмкости и защита от протечки воды в 6-и точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух линий отопления	Управлением уровнем воды накопительной ёмкости. Освежение воды накопительной ёмкости. Контроль протечки воды в 6-и помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х линий отопления. Рекомендуется для защиты от протечек воды в доме с раздельным санузлом и двумя линиями отопления.	Модуль управления AquaBast – 1 шт. Датчик протечки - 6 шт. Датчик уровня воды - 1 шт. Кран с электроприводом - 9 шт.

Управление системой отопления и защита от протечки на основе использования системы и теплоинформатора

№	Название комплекта	Функции комплекта управления	Комплектация оборудования
1	Управление системой отопления и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения двух водопроводов	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие 2-х водопроводов. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещенным санузлом.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Кран с электроприводом - 2 шт.
2	Управление системой отопления и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения четырёх водопроводов	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие 4-х водопроводов. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещённым санузлом и раздельным водоснабжением холодной и горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Кран с электроприводом - 4 шт.
3	Управление системой отопления и защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения четырёх водопроводов	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 3-х помещениях. Автоматическое перекрытие 4-х водопроводов. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с раздельным санузлом и раздельным водоснабжением холодной и горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Кран с электроприводом - 4 шт.
4	Управление системой отопления и защита от протечки воды в четырёх точках, аварийное перекрытие водоснабжения шести водопроводов	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 6-и водопроводов. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с раздельным и дополнительным санузлом и раздельным водоснабжением холодной и горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Кран с электроприводом - 6 шт.
5	Управление системой отопления и защита от протечки воды в двух точках, аварийное перекрытие водоснабжения	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством смс и звонков на сотовый телефон. Контроль протечки воды в 2-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в частном доме или квартире с совмещенным санузлом и автономным снабжением горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 2 шт. Кран с электроприводом - 1 шт.
6	Управление системой отопления и защита от протечки воды в трёх точках, аварийное перекрытие водоснабжения	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 3-х помещениях. Автоматическое перекрытие основного водопровода. Рекомендуется для защиты от протечек воды в частном доме или квартире с раздельным санузлом и автономным снабжением горячей водой.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 3 шт. Кран с электроприводом - 1 шт.
7	Управление системой отопления и защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения двух водопроводов и двух радиаторов отопления	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещенным санузлом и двумя радиаторами отопления	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Кран с электроприводом - 6 шт.
8	Управление системой отопления и защита от протечки воды в 4-х точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух радиаторов отопления	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 4-х помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х радиаторов отопления. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещенным санузлом, раздельным водоснабжением холодной и горячей водой, двумя радиаторами отопления.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 4 шт. Кран с электроприводом - 8 шт.
9	Управление системой отопления и защита от протечки воды в 5-и точках, аварийное перекрытие водоснабжения двух водопроводов и трёх радиаторов отопления	Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 5-и помещениях. Автоматическое перекрытие 2-х водопроводов. Автоматическое перекрытие 3-х радиаторов отопления. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в квартире и доме с совмещенным санузлом и тремя радиаторами отопления.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 5 шт. Кран с электроприводом - 8 шт.
10	Управление системой отопления и защита от протечки воды в 6-и точках, аварийное перекрытие водоснабжения четырёх водопроводов и двух линий отопления	Контроль наличия электропитания. Контроль температуры теплоносителя. Контроль температуры воздуха в помещении. Управление электропитанием котла отопления. Информирование посредством СМС и звонков на сотовый телефон. Контроль протечки воды в 6-и помещениях. Автоматическое перекрытие 4-х водопроводов. Автоматическое перекрытие 2-х линий отопления. Рекомендуется для управления системой отопления через GSM канал связи и для защиты от протечек воды в доме с раздельным санузлом и двумя линиями отопления.	TEPLOCOM GSM – 1 шт. Модуль управления AquaBast – 1 шт. Датчик протечки - 6 шт. Кран с электроприводом - 8 шт.

В данной статье приведены несколько типовых вариантов комплектации систем управления отоплением и водоснабжением и защиты от протечек в квартире или доме. Возможны и другие комбинации использования элементов данных систем.
