Большинство сохранившихся памятников деревянной архитектуры возведено без единого гвоздя, с помощью одного только топора, и этот факт до сих пор вызывает восхищение. Но по прошествии веков изготавливаемые из металла крепёжные системы, применяемые для сооружения , сильно изменились, поэтому сегодня нет смысла повторять «подвиги» предков. Строить надо просто, быстро и надёжно. Рассмотрим предлагаемый производителями металлический крепёж на примере узлов и элементов, позволяющих значительно упростить и ускорить соединение лаг пола с балками или , а заодно и некоторые другие операции.
Фото: ESSVE. Балочные башмаки снабжены отверстиями диаметром 5 мм (расположены как на фланце, так и на отворотах) для гвоздей/шурупов и отверстиями диаметром 9 или 11 мм для болтов или шурупов-глухарей. На нижней поверхности фланца имеется отверстие диаметром 7 мм для дополнитель-ного крепления лаги
1. Соединительные элементы с перфорацией
Фото: Eurutec. Специальные элементы для выполнения распространённых в деревянном домостроении операций: регулировочный саморез для оконных коробок или обрешётки (а); стягивающий саморез (б); саморез Hobotec для крепления массивной доски, блокхауза или имитации бруса при обшивке деревянного дома (в)
Если балки и лаги пола невидимы в интерьере, то их можно соединять с помощью так называемых балочных башмаков, выпускаемых, например, компанией Essve. Эти элементы подходят для крепления дерева не только к дереву, но и к бетону или кирпичной кладке (при использовании соответствующих ). Они изготавливаются в основном из горячеоцинкованной стали толщиной 1,5 или 2 мм, но есть на рынке и более дорогие изделия из нержавеющей кислотоустойчивой стали А4. Башмаки выпускаются в двух вариантах: с отворотами, повёрнутыми наружу или внутрь. Цена: от 50 до 500 руб. за 1 шт.
Производитель рекомендует крепить балочные башмаки к соединяемым элементам специальными анкерными шурупами диаметром 5 мм (в зависимости от нагрузки последние могут вставляться во все или в некоторые отверстия), а при очень большой нагрузке или фиксации к «каменному» материалу задействовать также отверстия для болтов. Кроме анкерных башмаков на рынке представлены перфорированные универсальные фиксаторы (а), стропильные крепления (б), уголки (в), пластины (г), показанные на рисунке, и т. д.
Преимущества анкерных шурупов
Почему производители перфорированного крепежа предлагают использовать именно анкерные шурупы? Чем последние лучше обычных саморезов или анкерных (ершёных) гвоздей, применяемых для закрепления балочных башмаков и прочих металлических перфорированных элементов?
Преимущества обусловлены особенностями конструкции анкерных шурупов.
Во-первых, их плоская шляпка плотнее прижимает закрепляемый металлический элемент к древесине.
Во-вторых, гладкая цилиндрическая часть, находящаяся под шляпкой шурупа, имеет тот же диаметр 5 мм, что и отверстия в перфорированных металлоэлементах. Она целиком заполняет отверстие и потому полностью передаёт нагрузку, а также хорошо работает на срез. Кроме того, благодаря конусному подголовку шуруп лучше центрируется.
Обычный саморез далеко не всегда передаёт нагрузку полностью, значительно хуже работает на срез. Ну а анкерный гвоздь невозможно демонтировать, не разрушив ту часть деревянного элемента, в которую он вбит.
А вот анкерный шуруп легко выкручивается и может быть ввёрнут в деревянный элемент на новом месте.
2. Металлические системы «шип-паз»
Узловой соединитель «Атлас» производится немецкой компанией EuroTec. Элемент изготовлен из алюминия и состоит из двух частей, одна из которых снабжена шипом, вторая - соответствующим пазом. Они скрепляются друг с другом по принципу «ласточкин хвост», что позволяет обеспечивать надёжную передачу вертикальных и горизонтальных усилий, воспринимать усилия при растяжении и сжатии и даже изгибающие моменты. Соединение может быть как видимым, так и скрытым, для чего обе металлические части утапливаются в заранее выфрезерованные пазы. Длина узлового соединителя «Атлас» - 70–200 мм. Цена - 1500–5500 руб. за 1 шт.
Основными конкурентами EuroTec на российском рынке являются австрийские компании PITZL и SHERPA Connection Systems, которые выпускают схожий ассортимент соединительных элементов. Более известна система SHERPA, обеспечивающая несущую способностью соединений от 5 до 280 кН -
специальная программа для расчётов позволяет подобрать крепёж для каждого конкретного случая. Любой соединитель состоит из двух алюминиевых деталей, которые также скрепляются по принципу «ласточкин хвост». Стоимость элементов SHERPA - от 800 до 12 тыс. руб. за 1 шт.

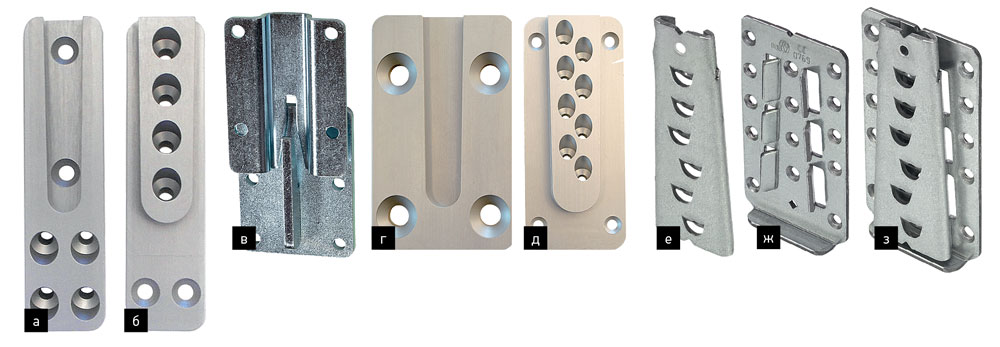

Фото: ВВ Stanz-und Umformtechnik, PITZL. Соединители SHERPA (а - д), изготовленные из сверхпрочного алюминиевого сплава, и стальные элементы ВВ (е - з) позволяют создавать не только высокопрочные и надёжные строительные конструкции, но и весьма эстетичные лестницы и даже мебель
Ещё один конкурент EuroTec - немецкая компания ВВ Stanz-und Umformtechnik, разработавшая соединительный узел ВВ. Он изготавливается из оцинкованной листовой стали толщиной 4 мм и состоит, как и его алюминиевые собратья, из двух частей, фиксирующихся друг к другу по принципу «ласточкин хвост». Обе половины крепятся к древесине саморезами, количество которых зависит от размера элемента. Соединители BB имеют ширину 70 мм и длину 90, 125, 150 и 190 мм. Цена - одна из самых доступных на сегодняшний день: 180–800 руб. за 1 шт.
Соединители позволяют за несколько минут решить задачи, на которые в классических технологиях строительства требуются часы и даже дни.
3. Трёхмерные рейки
Фото: Rotho Blaas. Трёхмерные перфорированные алюминиевые рейки для создания потайных соединений: Alumaxi (а), Аlumini (б) и Alumidi (в)
Итальянская компания Rotho Blaas предлагает соединять детали, расположенные как перпендикулярно друг другу в одной плоскости, так и под углом по вертикали, с помощью Т-образных реек, которые изготовлены методом экструзии из алюминиевого сплава высокой прочности EN AW-6005A. Они выпускаются в трёх модификациях, рассчитанных на разный уровень нагрузок: Alumini, Alumidi и Alumaxi. В каждой представлены рейки как с отверстиями в основании и перпендикулярной ему полке, так и без отверстий в полке. Рейки могут иметь фиксированную длину (от 80 до 768 мм), а в модификациях без отверстий доступны рейки длиной 2176 мм с надрезами через каждые 64 мм, что позволяет изготавливать крепёж любой длины.
При монтаже основание рейки прикрепляется к балке саморезами, далее на торце закрепляемой к балке лаги делается паз, размеры которого соответствуют полке рейки. Если у последней есть перфорационные отверстия, то, используя полку как кондуктор, в лаге сверлят отверстия, надевают её на полку и вставляют в них металлические штифты. Если перфорации нет, то на полку надевают лагу и фиксируют соединение саморезами со сверлом. Цена реечного крепежа: 1230–18 425 руб. за 1 шт.
Соединительную систему следует выбирать в соответствии с размерами сечений соединяемых балок, а также действующими на них статическими и динамическими нагрузками.
4. Потайные элементы типа «Ёж»
Фото: Rotho Blaas. Монтаж элементов «Еж» прост. В торце лаги делается углубление, в которое вкладывается соединительный элемент и закрепляется закрученными под углом саморезами. Далее лага через заранее просверленное отверстие крепится к балке резьбовым элементом, вкручиваемым в центральное отверстие соединителя
Соединители Disc компании Rotho Blaas представляют собой шайбу из углеродистой стали с гальванической оцинковкой. В основании шайбы имеются просверленные под углом отверстия для саморезов, в центральной части - отверстие с резьбой. В последнее вворачивают шпильку, продевают её свободный конец в заранее просверленное в балке отверстие и фиксируют с противоположной стороны балки гайкой с подложенной под неё широкой шайбой. Полученное соединение успешно работает как на сдвиг, так и на выдёргивание. При большой нагрузке в торце лаги можно одновременно устанавливать до трёх элементов Disx с диаметром основания шайбы 50, 80 и 120 мм (диаметр резьбовых отверстий - М12, М16 и М20 соответственно). Цена: от 4145 до 9044 руб. за 1 шт. (винты входят в комплект).
Альтернативой соединителям Disc служат элементы IdeeFix компании EuroTec. Крепёж выполнен в виде полого цилиндра с внешним диаметром 30, 40 или 50 мм, изготовленного из алюминиевого сплава. В нижней части цилиндра имеется отверстие с резьбой М12, М16 или М20. В верхней - конусное углубление с отверстиями под саморезы, просверленными под углом 45°. Элемент IdeeFix крепится почти так же, как и предыдущий соединитель, но лага к балке фиксируется не шпилькой, а мощным болтом с широкой шляпкой (входит в комплект вместе с саморезами). Цена - 1500–4500 руб. за 1 шт.
5. Саморезы с полной резьбой KonstruX
Эти необычные изделия позволяют сэкономить не только время, необходимое для сборки узла, но и средства, ведь соединительные металлоэлементы не нужны. Саморезы имеют полную резьбу, создающую высокое сопротивление выдёргиванию, и полностью закручиваются в древесину под углом 30, 45 или 60°, что в корне меняет привычную схему их работы. В данном случае шурупы работают только на выдёргивание, что и позволяет им принять на себя значительную часть действующих на соединение усилий. Таким образом, можно соединять детали под углом (а), сплачивать элементы, уменьшая при этом их прогиб (б), усиливать места вырезов в балках и лагах (в) (см. рисунок ниже).
Фото: Eurotec. Выбрать подходящий шуруп KonstruX, схему скрепления элементов, а также рассчитать необходимое количество шурупов помогает специальная программа ECS, которую можно свободно скачать на сайте производителя саморезов или крупной компании-продавца
Существуют саморезы с цилиндрической (диаметр шурупа - 6,5; 8 и 10 мм) и потайной (диаметр шурупа - 8 или 11,3 мм) головкой. Длина - 65–1000 мм. Цена - 20–800 руб. за 1 шт. Для установки шурупов длиной менее 245 мм предварительное сверление не требуется, а вот для более длинных (чтобы предотвратить увод в сторону) рекомендуется заранее просверлить отверстия под саморез на глубину до ⅓ от его длины.
6. Специальные саморезы
С помощью самореза Hobotec крепят массивные доски, блокхауз или имитацию бруса. Шляпка изделия снабжена фрезерными рёбрами и легко утапливается в древесине, а наконечник выполнен в виде сверла. Фреза в середине длины шурупа увеличивает диаметр отверстия, позволяя плотнее притянуть закрепляемый элемент. Саморезы диаметром 3,2 мм и длиной от 20 до 60 мм изготавливаются из обычной стали с покрытием (цена - 1100–2200 руб. за упаковку из 500 шт.) или нержавеющей стали (цена - 3500–7500 руб. за упаковку из 500 шт.).
Стягивающий саморез тоже оснащён фрезой, но его наконечник иной - он имеет специальный паз, превращающий шуруп в сверло по дереву. Плоская шляпка имеет большой диаметр и снабжена самозенкующей головкой и шестигранным шлицом. На саморез нанесено специальное восковое покрытие, уменьшающее трение при вкручивании. Диаметр изделия - 3–12 мм, длина - 30–600 мм. Цена - от 300 до 5 тыс. руб. за упаковку из 500 шт.

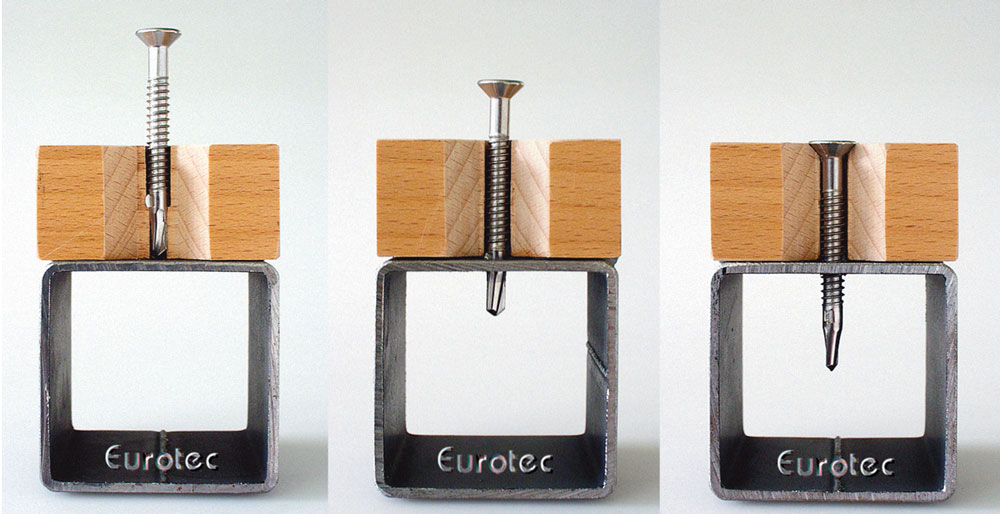

Фото: Eurotec. Саморез - флюгель для крепления деревянной обшивки к стальному основанию. Снабжён наконечником-сверлом и специальными «крылышками» (располагаются над наконечником), которые расширяют отверстие в древесине и ломаются при сверлении металла. В результате, нарезав в металле резьбу, саморез закрепляется в нём, а шляпка притягивает к металлу деревянный элемент. Длина: 32–125 мм. Цена: от 500 до 2500 руб. за упаковку из 500 шт.
Регулировочный саморез пригодится, например, для крепления оконных и дверных коробок либо деревянной обрешётки к дереву, бетону, кирпичу или металлу (элемент может снабжаться сверлящим наконечником двух типов). Саморез в один приём вкручивается в коробку и находящуюся за ней стену или силовой элемент. При этом расположенные под головкой шурупа кольцевые конусные «шипы» прочно закрепляются в коробке (почти как рыболовный крючок), благодаря чему её положение относительно стены легко регулируется путём дальнейшего вкручивания или выкручивания крепёжного элемента. Длина - от 60 до 125 мм. Цена - от 2000 до 3500 руб. за упаковку из 500 шт.
Специальные саморезы позволяют значительно ускорить и облегчить выполнение тех операций, которые необходимы при создании деревянных конструкций.
Соединительные элементы изготавливаются из высококачественного оцинкованного металла, неподверженного образованию коррозии. Представленные на нашем сайте крепежи для деревянных конструкций обладают следующими преимуществами:
- Надежная прочная конструкция;
- Простота монтажа;
- Широкий ассортимент типоразмеров;
- Доступная стоимость изделий.
Соединительные элементы предназначены для жесткого скрепления между собой деревянных конструкций. Применение комплектующих позволяет сохранить целостность древесины. Используя скрытый крепеж для деревянных конструкций, Вам не придется производить дополнительные пропилы и технологические отверстия в материале, что положительно отражается на прочности всей конструкции.
Разновидности крепежа для деревянных конструкций
Перфорированный крепеж . С его помощью осуществляется монтаж бруса различного сечения. Данные элементы используются практически в любом деревянном домостроении. В данную категорию входят простые и усиленные уголки. Усиленные материалы оснащены ребром жесткости, что повышает прочность и надежность соединения конструкции.
Держатель балки . Данный крепеж для деревянных конструкций, цена на который относительно невысока, используется при выполнении кровельных работ, а также для сборки брусовых конструкций. Он также подходит для настила полов, сооружения межэтажных перекрытий и для закрепления несущих балок конструкций.
Опора для бруса
. Этот крепежный элемент подходит, как для открытых, так и для закрытых работ при установке балок перекрытий. Опора изготавливается с перфорированными отверстиями различного диаметра. Для соединения деревянных элементов могут быть задействованы шурупы или гвозди, а для сцепления с бетонированными конструкциями используются анкеры.
Предложение от компании «Металлист»
Чтобы купить крепеж для деревянных конструкций в необходимых количествах (от одной упаковки), созвонитесь с менеджерами торгово-производственной компании «Металлист». Наши специалисты помогут Вам выбрать подходящие крепежные материалы, а также оформят доставку приобретенной продукции.
Для соединения деревянных деталей можно использовать несметное количество соединений. Названия и классификация столярно-плотницких соединений, как правило, существенно различаются в зависимости от страны, региона и даже школы» деревообработки. Мастерство заключается в том, чтобы точность исполнения обеспечила правильно действующее соединение, которое способно выдерживать предназначенные ему нагрузки.
Начальные сведения
Категории соединений
Все соединения (в столярном деле они называются вязками) деревянных деталей по области применения можно разделить на три категории (зарубежный вариант классификации):
- ящичные;
- рамные (рамочные);
- для сплачивания/сращивания.
Ящичные соединения используются, например, в изготовлении выдвижных ящиков и устройстве шкафов, рамные применяются в оконных рамах и дверях, а сплачивание/сращивание служит для получения деталей увеличенного по ширине/длине размера.
Многие соединения могут использоваться в разных категориях, например, стыковые соединения применяются во всех трех категориях.
Подготовка материала
Даже строганые пиломатериалы могут нуждаться в некоторой подготовке.
- Обрежьте материал с запасом по ширине и толщине для дальнейшего строгания. Длину пока не обрезайте.
- Выберите лучшую по качеству пласть — лицевую сторону. Строгайте ее по всей длине. Проверяйте по поверочной линейке.
После окончательного выравнивания сделайте карандашом метку лицевой стороны. - Строгайте лицевую — чистую — кромку. Проверяйте поверочной линейкой, а также угольником относительно лицевой стороны. Строганием выровняйте покоробленность. Поставьте метку чистой кромки.
- Рейсмусом сделайте разметку требуемой толщины по всем кромкам контура детали. Строгайте до этой риски. Проверяйте поверочной линейкой.
- Повторите операцию для ширины.
- Теперь делайте разметку длины и собственно соединений. Размечайте от лицевой стороны и чистой кромки.
Разметка пиломатериалов
При разметке пиломатериалов будьте внимательны. Делайте достаточные припуски на ширину пропилов, толщину строгания и выполнение соединений.
Все отсчеты ведите от лицевой стороны и чистой кромки, на которые поставьте соответствующие метки. В конструкциях рам и шкафов эти метки должны смотреть внутрь, чтобы повысить точность изготовления. Для облегчения сортировки и сборки пронумеруйте детали при их изготовлении на лицевой стороне так, чтобы, например, обозначить, что сторона 1 соединяется с торцом 1.
При разметке одинаковых деталей аккуратно выровняйте их и делайте разметку сразу на всех заготовках. Это обеспечит идентичность разметки. При разметке профильных элементов учтите, что могут быть «правые» и «левые» детали.
Стыковые соединения
Это простейшие из столярно-плотничных соединений. Они могут входить во все три категории соединений.
Сборка
Стыковое соединение можно укрепить гвоздями, забитыми под углом. Вбивайте гвозди вразбежку.
Ровно обрежьте концы двух деталей и соедините их. Закрепите гвоздями или шурупами. Перед этимможно на детали нанести клей для усиления фиксации. Соединения встык в рамных конструкциях можно усилить стальной накладкой или волнистой шпонкой с наружной стороны либо деревянным бруском, закрепленным изнутри.
Наггельные / шкантовые соединения
Деревянные нагели — сегодня их все чаще называют шкантами — можно использовать для усиления соединения. Эти вставные круглые шипы увеличивают прочность на сдвиг (срез), а за счет клея надежнее фиксируют сборку. Соединения с нагелями (шкантами) могут использоваться в качестве рамных соединений (мебель), ящичных (шкафы) или для сплачивания/сращивания (панели).
Сборка нагельного соединения
1. Аккуратно вырежьте все компоненты, точно соблюдая размеры. Разметьте положение перекладины на лицевой стороне и чистой кромке стойки.
2. Разметьте центровые линии для нагелей на конце перекладины. Расстояние от каждого конца должно быть не менее половины толщины материала. Для широкой перекладины может потребоваться более двух нагелей.
Разметьте центровые линии для нагелей на торце перекладины и по угольнику перенесите их на стойку.
3. Положите стойку и перекладину лицевой стороной вверх. По угольнику перенесите центровые линии на стойку. Пронумеруйте и пометьте все соединения, если стоек и перекладин больше одной пары.
4. Перенесите эту разметку на чистую кромку стойки и торцы перекладины.
5. От лицевой стороны рейсмусом прочертите риску по центру материала, пересекающую линии разметки. Так будут размечены центры отверстий под нагели.
Рейсмусом прочертите центровую пинию, пересекая пинии разметки, что покажет центры отверстий под нагели.
6. Электродрелью со спиральным сверлом или ручной дрелью с перовым сверлом просверлите Отверстия во всех деталях. Сверло должно иметь центровое острие и подрезатели. Отверстие поперек волокон должно иметь глубину примерно в 2,5 диаметра нагеля, а отверстие в торце — глубину, равную примерно З диаметрам. Для каждого отверстия сделайте припуск 2 мм, на это расстояние нагель не должен доходить до дна.
7. Зенковкой уберите с верха отверстий лишние волокна. Это также облегчит установку нагеля и создаст пространство для клея, закрепляющего соединение.
Нагели
У нагеля должен быть продольный паз (сейчас стандарнтные нагели делают с продольными ребрами), по которому будет удаляться излишек клея при сборке соединения. Если у нагеля нет паза, то плоско сострогайте его с одной стороны, что даст тот же результат. На торцах должна быть фаска для облегчения сборки и предупреждения повреждения нагелем отверстия. И здесь, если у нагелей нет фаски, сделайте ее напильником или зашлифуйте ребра их торцов.
Использование центриков для разметки нагелей
Разметьте и просверлите перекладины. Вставьте в отверстия для нагелей специальные нагельные центрики. Выровняйте перекладину по разметке стойки и сожмите детали вместе. Острия центриков сделают отметки на стойке. Просверлите по ним отверстия. В качестве альтернативы можно сделать из деревянного бруска шаблон, просверлить в нем отверстия, зафиксировать шаблон на детали и через отверстия в нем сверлить отверстия под нагели.
Использование кондуктора для нагельного соединения
Металлический кондуктор для нагельных соединений существенно облегчает разметку и сверление отверстий под нагели. В ящичных соединениях кондуктор можно использовать на торцах, но он не будет действовать на пласти широких панелей.
кондуктор для наггельных соединений
1. Разметьте центровые линии на лицевой стороне материала, в котором должны быть отверстия под нагели. Выберите подходящую направляющую втулку для сверла и вставьте ее в кондуктор.
2. Выровняйте центровочные метки сбоку кондуктора и зафиксируйте подвижную опору направляющей втулки.
3. Установите кондуктор на деталь. Выровняйте центровочную зарубку по центровой линии отверстия под нагель. Затяните.
4. Установите на сверле ограничитель глубины сверления в требуемом месте.
Сплачивание
Для получения более широкой деревянной детали можно с помощью нагелей соединить по кромке две детали одинаковой толщины. Сложите две доски широкими сторонами вместе, точно выровняйте их концы и зажмите эту пару в тиски. На чистой кромке проведите перпендикулярные линии, обозначающие центровые линии каждого нагеля. По середине кромки каждой доски рейсмусом сделайте риски поперек каждой ранее отмеченной центровой линии. Точки пересечения будут центрами отверстий под нагели.
Нагеnьное соединение аккуратное и прочное.
Соединения врубкой / врезкой
Соединением врубкой, врезкой или в паз называют угловые или срединные соединения, когда торец одной детали крепится к пласт и другой детали. Оно основано на стыковом соединении с вырезом под торец, сделанном в пласти. Используется в рамных (каркасы домов) или ящичных (шкафы) соединениях.
Типы соединений врубкой / врезкой
Основными типами соединений врубкой являются тавровая врубка в потемок/полупотемок (часто этот термин заменяется термином «впотай/вполупотай»), которая выглядит как стыковое соединение, но прочнее, угловая врубка (угловое соединение) в четверть и угловая врубка в потемок/ полупотемок. Угловая врубка в фальц и угловая врубка в фальц с потемком/полупотемком делаются так же, но фальц делается глубже — выбирается две трети материала.
Выполнение врубки
1. Разметьте паз на лицевой пласти материала. Расстояние между двумя линиями равняется толщине второй детали. Продолжите линии на обе кромки.
2. Рейсмусом разметьте глубину паза между линиями разметки на кромках. Глубину обычно делают от одной четверти до одной трети толщины детали. Пометьте отходную часть материала.
3. С-образной струбциной надежно закрепите деталь. Пропилите заплечики с отходной стороны линий разметки на нужную глубину. Если паз широкий, сделайте дополнительные пропилы в отходе, чтобы упростить выборку материала стамеской.
Пилите вппотную к линии разметки со стороны отхода, делая промежуточные пропилы при широком пазе.
4. Работая стамеской с обеих сторон, удалите лишний материал и проверьте ровность дна. Для выравнивания дна можно использовать грунтубель.
Стамеской удалите отход, работая с обеих сторон, и выровняйте дно паза.
5. Проверьте пригонку, если деталь вставляется слишком туго, возможно, придется ее подстрогать. Проверьте перпендикулярность.
6. Соединение врубкой можно укрепить одним из следующих способов или их сочетанием:
- склеивание и зажим до схватывания клея;
- привинчивание шурупами через пласть наружной детали;
- прибивание гвоздями под углом через пласть наружной детали;
- прибивание гвоздями наискось через угол.
Соединение врубкой достаточно прочное
Соединения в паз и боковой гребень
Это комбинация врубки в четверть и врубки в фальц. Оно используется в изготовлении мебели и устройстве откосов оконных проемов.
Выполнение соединения
1. Торцы сделайте перпендикулярными продольным осям обеих деталей. На одной детали разметьте заплечик, отмерив от торца толщину материала. Продолжите разметку на обеих кромках и лицевой стороне.
2. Разметьте второй заплечик со стороны торца, он должен быть на расстоянии одной трети толщины материала. Продолжите на обе кромки.
3. Рейсмусом разметьте глубину паза (треть толщины материала) на кромках между линиями заплечиков.
4. Ножовкой с обушком пропилите заплечики до риски рейсмуса. Удалите отход стамеской и проверьте выравненность.
5. Рейсмусом с той же установкой разметьте линию на тыльной стороне и на кромках второй детали.
Советы:
- Соединения типа соединения в паз и боковой гребень можно легко делать с помощью фрезера и соответствующего направляющего приспособления — либо только для паза, либо и для паза, и для фальца. Рекомендации по правильной работе с фрезером смотри на с. 35.
- Если гребень входит в паз слишком туго, подстрогайте лицевую (гладкую) сторону гребня или зашлифуйте шкуркой.
6. От лицевой стороны рейсмусом сделайте разметку на кромках в сторону торца и на самом торце. Пропилите по линиям рейсмуса ножовкой с обушком. Не пилите слишком глубоко, так как это ослабит соединение.
7. Работая стамеской с торца, удалите отход. Проверьте пригонку и при необходимости откорректируйте.
Соединения вполдерева
Соединения вполдерева относятся к рамным соединениям, которые используются для соединения деталей пластями или по кромке. Соединение выполняется выборкой одинакового количества материала с каждой детали, так что они соединяются заподлицо друг с другом.
Типы соединений вполдерева
Можно выделить шесть основных типов соединений вполдерева: поперечное, угловое, впотемок, угловое на ус, ласточкин хвост и сращивание.
Выполнение углового соединения вполдерева
1. Выровняйте торцы обеих деталей. На верхней стороне одной из деталей проведите линию перпендикулярно кромкам, отступив от торца на ширину второй детали. Повторите на нижней стороне второй детали.
2. Установите рейсмус на половину толщины деталей и прочертите линию на торцах и кромках обеих деталей. Пометьте отход на верхней стороне одной и нижней стороне другой детали.
3. Зажмите деталь в тиски под углом 45° (пласти вертикально). Аккуратно пилите вдоль волокон вплотную к рейсмусной линии со стороны отхода, пока пила не выйдет на диагональ. Переверните деталь и продолжите аккуратно пилить, постепенно приподнимая ручку пилы, пока пила не выйдет на линии заплечика на обеих кромках.
4. Выньте деталь из тисков и положите на пласть. Плотно прижмите ее к цулаге и зажмите струбциной.
5. Пропилите заплечик до сделанного ранее пропила и удалите отход. Все неровности выборки выровняйте стамеской. Проверьте аккуратность выреза.
6. Повторите процесс на второй детали.
7. Проверьте пригонку деталей и при необходимости поровняйте стамеской. Соединение должно быть прямоугольным, заподлицо, без зазоров и люфтов.
8. Соединение можно укрепить гвоздями, шурупами, клеем.
Угловые соединения на ус
Угловые соединения на ус делаются с помощью скоса торцов и скрывают торцевое волокно, а также эстетически больше соответствуют угловому повороту декоративной накладки.
Типы угловых соединений на ус
Для выполнения скоса торцов в угловом соединении на ус угол, под которым встречаются детали, делится пополам. В традиционном соединении этот угол составляет 90°, поэтому каждый торец обрезается под 45°, но угол может быть и тупым, и острым. В неравномерных угловых соединениях на ус соединяются детали с разной шириной.
Выполнение углового соединения на ус
1. Разметьте длину деталей, имея в виду, что ее следует отмерять по длинной стороне, так как скос уменьшит длину внутри угла.
2. Определившись с длиной, разметьте линию под 45° — на кромке или на пласти в зависимости от того, где будет резаться скос.
3. Комбинированным угольником перенесите разметку на все стороны детали.
4. При ручной резке используйте стусло и ножовку с обушком или ручную торцовочную пилу. Плотно прижмите деталь к задней стороне стусла — если она сдвинется, то скос получится неровным, а соединение плохо пригнанным. Если пилите просто от руки, следите за процессом, чтобы не отклоняться от линий разметки на всех сторонах детали. Торцовочная электропила, если она у вас есть, сделает очень аккуратный скос.
5. Приложите две детали друг к другу и проверьте пригонку. Подправить ее можно, подстрогав рубанком поверхность скоса. Прочно зафиксируйте деталь и работайте острым рубанком, выставив малый вылет ножа.
6. Соединение следует сбить гвоздями через обе детали. Для этого сначала положите детали на пласть и вбейте в наружную сторону скоса гвозди так, чтобы их кончики чуть показались из скосов.
Наживите гвозди в обеих деталях, так чтобы кончики чуть выwпи из поверхности скоса.
7. Нанесите клей и плотно сожмите соединение так, чтобы одна деталь чуть выступала — перекрывала другую. Сначала забейте гвозди в выступающей детали. Под ударами молотка при забивании гвоздей деталь чуть сдвинется. Поверхности должны выровняться. Прибейте вторую сторону соединения и утопите шляпки гвоздей. Проверьте прямоугольность.
Сначала забейте гвозди в выступающую деталь, и воздействие молотка сдвинет соединение в нужное положение.
8. Если из-за неровностей исполнения получился маленький зазор, прогладьте соединение с обеих сторон круглым стержнем отвертки. Это подвинет волокна, которые и закроют зазор. Если щель слишком велика, то либо придется переделать соединение, либо заделать зазор шпаклевкой.
9. Для усиления углового соединения на ус можно вклеить внутрь угла деревянный брусок, если его не будет видно. Если важен внешний вид, то соединение можно сделать на вставной шип или закрепить его шпонками из шпона. Внутри плоских соединений можно использовать нагели или ламели (стандартные плоские вставные шипы).
Сращивание на ус и соединение с прирезкой
Сращивание на ус соединяет концы деталей, расположенных на одной прямой, а соединение с прирезкой используется, когда надо соединить две профильные детали под углом друг к другу.
Сращивание на ус
При сращивании на ус детали соединяются одинаковыми скосами на торцах таким образом, что одинаковая толщина деталей остается неизменной.
Соединение с прирезкой
Соединение с прирезкой (с подрезкой, с пригонкой) используется, когда надо соединить в углу две детали с профилем, например, два плинтуса или карниза. Если деталь сдвинется в процессе ее крепления, то зазор будет менее заметен, чем при угловом соединении на ус.
1. Закрепите на месте первый плинтус. Придвиньте к нему вплотную второй плинтус, расположенный вдоль стены.
Закрепите первый плинтус на месте и прижмите к нему второй плинтус, выровняв его вдоль стены.
2. Проведите по профильной поверхности закрепленного плинтуса маленьким деревянным бруском с прижатым к нему карандашом. Карандаш оставит на размечаемом плинтусе линию разметки.
Бруском с прижатым к нему карандашом, приставленным острием ко второму плинтусу, проведите по рельефу первого плинтуса, и карандаш разметит пинию отреза.
3. Обрежьте по линии разметки. Проверьте пригонку и при необходимости подправьте.
Сложные профили
Уложите первый плинтус на место и, поместив второй плинтус в стусло, сделайте на нем скос. Линия, образованная профильной стороной и скосом покажет требуемую форму. Обрежьте по этой линии лобзиком.
Соединения в проушину
Соединения в проушину используются, когда требуется соединить пересекающиеся детали, расположенные «На ребре», либо в угловом, либо в срединном варианте (например, угол оконного переплета или там, где ножка стола соединяется с перекладиной).
Типы соединений в проушину
Самыми распространенными типами соединений в проушину являются угловое и тавровое (Т-образное). Для прочности соединение надо склеивать, но можно укрепить его нагелем.
Выполнение соединения в проушину
1. Сделайте разметку так же, как для , но разделите толщину материала на три, чтобы определить одну треть. Пометьте отход на обеих деталях. На одной детали надо будет выбрать середину. Этот паз называется проушиной. На второй детали удаляются обе боковые части материала, а оставшаяся средняя называется шипом.
2. Пропилите вдоль волокон до линии заплечиков вдоль линий разметки со стороны отхода. Ножовкой с обушком выпилите заплечики, и получится шип.
3. Работая с двух сторон, выберите материал из проушины стамеской/ долотом для пазов или лобзиком.
4. Проверьте пригонку и при необходимости подправьте стамеской. Нанесите клей на поверхности соединения. Проверьте прямоугольность. С-образной струбциной зажмите соединение на время затвердевания клея.
Соединение шипом в гнездо
Соединения шипом в гнездо, или просто шиповые соединения, используются, когда две детали соединяются углом или при пересечении. Это, вероятно, самое прочное из всех рамных соединений в столярно-плотничном деле, и оно используется при изготовлении дверей, оконных переплетов и мебели.
Типы соединений шипом в гнездо
К двум основным видам шиповых соединений относятся обычное соединение шипом в гнездо и соединение ступенчатым шипом в гнездо (вполупотемок). Шип и гнездо составляют примерно две трети ширины материала. Расширение гнезда делается с одной стороны паза (полупотемок), и в него вставляется ступенька шипа с его соответствующей стороны. Полупотемок помогает предупредить выворачивание шипа из гнезда.
Обычное соединение шипом в гнездо
1. Определите положение соединения на обеих деталях и сделайте разметку на всех сторонах материала. Разметка показывает ширину пересекающей детали. Шип будет на торце перекладины, а гнездо пройдет через стойку. Шип должен иметь небольшой припуск по длине для дальнейшей зачистки соединения.
2. Подберите стамеску максимально близкую по размеру к трети толщины материала. Установите рейсмус по размеру стамески и разметьте гнездо в средней части стойки между ранее нанесенными линиями разметки. Работайте от лицевой стороны. При желании можно установить раствор рейсмуса на треть толщины материала и работать им с обеих сторон.
З. Таким же образом разметьте шип на торце и обеих сторонах до разметки заплечиков на перекладине.
4. Зажмите в тисках вспомогательную опору в виде деревянного обрезка достаточно высоко, чтобы можно было прикрепить к нему стойку, повернутую «на ребро». Закрепите на опоре стойку, расположив струбцину рядом с разметкой гнезда.
5. Вырежьте стамеской гнездо, сделав припуск внутрь примерно на 3 мм от каждого ее конца, чтобы не повредить края при выборке отхода. Держите стамеску ровно, сохраняя параллельность
ее кромки плоскости стойки. Первый рез сделайте строго вертикально, расположив скос заточки в сторону середины гнезда. Повторите с другого конца.
6. Сделайте несколько промежуточных резов, держа стамеску под небольшим углом и скосом заточки вниз. Выберите отход, действуя стамеской как рычагом. Углубившись на 5 мм, сделайте еще резы и выберите отход. Продолжайте примерно до половины толщины. Переверните деталь и работайте таким же образом с другой стороны.
7. После удаления основной части отхода зачистите гнездо и срежьте оставленный ранее припуск до линий разметки с каждой стороны.
8. Прорежьте вдоль волокон шип, ведя ножовку с обушком по линии разметки со стороны отхода, и вырежьте заплечики.
9. Проверьте пригонку и при необходимости подправьте. Заплечики шипа должны аккуратно примыкать к стойке, соединение должно быть перпендикулярным и не иметь люфта.
10. Для закрепления можно вставить клинья с обеих сторон шипа. Зазор для этого делается в гнезде. Работая стамеской с наружной стороны гнезда, расширьте примерно две трети глубины с уклоном 1:8. Клинья делаются с таким же уклоном.
11. Нанесите клей и плотно сожмите. Проверьте прямоугольность. Нанесите клей на клинья и вгоните их на место. Отпилите припуск шипа и удалите излишек клея.
Другие шиповые соединения
Шиповые соединения для оконных переплетов и дверей несколько отличаются от шиповых соединений вполупотемок, хотя техника выполнения такая же. Внутри проходит фальц и/или накладка для стекла или филенки (панели). При выполнении соединения шипом в гнездо на детали с фальцем плоскость шипа делайте на одной линии с кромкой фальца. Один из заплечиков перекладины делается длиннее (на глубину фальца), а второй короче, чтобы не перегораживать фальц.
Шиповые соединения для деталей с накладками имеют заплечик, выполненный с прирезкой, чтобы соответствовать профилю накладки. В качестве альтернативы можно снять накладку с кромки гнезда и сделать скос или прирезку в соответствии с ответной деталью.
Другие разновидности соединений шипом в гнездо:
- Боковым шипом — при изготовлении дверей.
- Потайным скошенным шипом вполупотемок (со скошенной ступенькой) — чтобы скрыть шип.
- Шипом впотемок (ступеньки шипа с двух его сторон) — для относительношироких деталей, таких как нижняя обвязка (брусок) двери.
Все эти соединения могут быть сквозными, а могут быть и глухими, когда торец шипа не будет виден с обратной стороны стойки. Их можно укреплять клиньями или нагелями.
Сплачивание
Найти широкую высококачественную древесину становится все труднее, и она очень дорога. К тому же такие широкие доски подвержены очень большим усадочным деформациям, что затрудняет работу с ними. Для соединения узких досок по кромке в широкие панели для столешниц или крышек верстака используют сплачивание.
Подготовка
Перед началом непосредственно сплачивания необходимо выполнить следующее:
- По возможности подберите доски радиальной распиловки. Они менее подвержены усадочным деформациям, чем пиломатериалы тангенциальной распиловки. Если используются доски тангенциальной распиловки, то их ядровую сторону кладите поочередно в одну и другую сторону.
- Старайтесь не сплачивать материалы с разными способами распиловки в одну панель.
- Ни в коем случае не сплачивайте доски из разных пород древесины, если они не просушены должным образом. Они будут давать разную усадку и трескаться.
- По возможности располагайте доски волокнами в одном направлении.
- Перед сплачиванием обязательно обрежьте материал по размеру.
- Используйте только клей хорошего качества.
- Если древесина будет полироваться, подбирайте текстуру или цвет.
Сплачивание на гладкую фугу
1. Выложите все доски лицевой стороной вверх. Для облегчения последующей сборки пометьте кромки непрерывной карандашной линией, проведенной по стыкам под углом.
2. Прострогайте ровные кромки и проверьте пригонку к соответствующим соседним доскам. Каждый раз выравнивайте торцы или карандашные линии.
3. Убедитесь в отсутствии зазоров и плоскостности всей поверхности. Если сжать зазор струбциной или зашпаклевать его, соединение впоследствии растрескается.
4. При строгании коротких деталей зажмите две в тиски лицевыми сторонами вместе и строгайте обе кромки одновременно. Выдерживать прямоугольность кромок не придется, так как при стыковке они взаимно будут компенсировать свой возможный наклон.
5. Сделайте подготовку, как для стыкового соединения, и нанесите клей. Сжиманием с притиркой соедините две поверхности, выдавив излишек клея и помогая поверхностям как бы «присасываться» друг к другу.
Другие способы сплачивания
Другие соединения сплачиванием с различным усилением готовятся таким же образом. К ним относятся:
- с нагелями (шкантами);
- в паз и гребень;
- в четверть.
Склеивание и фиксация зажимами
Склеивание и фиксация склеенных деталей является важной частью деревообработки, без которой многие изделия потеряют прочность.
Клеи
Клей усиливает соединение, скрепляя детали так, что их нельзя легко разъединить. При работе с клеями обязательно надевайте защитные перчатки и выполняйте рекомендации по мерам безопасности на упаковке. Очищайте изделие от излишка клея до его схватывания, поскольку он может тупить нож рубанка и засорять абразив шкурки.
ПВА (поливинилацетат)
Клей ПВА — это универсальный клей для древесины. В еще влажном состоянии его можно стереть смоченной водой тряпкой. Он прекрасно склеивает неплотно прилегающие поверхности, не требует длительной фиксации для схватывания и схватывается примерно за час. ПВА дает достаточно прочное соединение и приклеивается почти к любой пористой поверхности. Дает постоянное соединение, но не является термостойким и влагостойким. Наносите кистью, а при больших поверхностях разведите водой и наносите малярным валиком. Поскольку клей ПВА имеет водную основу, то при схватывании дает усадку.
Контактный клей
Контактный клей склеивает непосредственно после нанесения и соединения деталей. Нанесите его на обе поверхности и, когда клей станет сухим на ощупь, соедините их. Он используется для слоистого пластика (ламината) или шпона к ДСП. Фиксации не требуется. Счищается растворителем. Контактный клей огнеопасен. Работайте с ним в хорошо вентилируемом помещении, чтобы снизить концентрацию испарений. Не рекомендуется для наружных работ, так как не является влагостойким и термостойким.
Эпоксидный клей
Эпоксидный клей — самый прочный из клеев, применяемых в деревообработке, и самый дорогой. Это двухкомпонентный клей на основе смолы, он не дает усадки при схватывании и размягчается при нагревании и не ползет под нагрузкой. Водостоек и склеивает почти все материалы, как пористые, так и гладкие, за исключением термопластиков, например, поливинилхлорида (ПВХ) или плексигласа (органического стекла). Пригоден для наружных работ. В незастывшем виде может удаляться растворителем.
Термоклей
Термоплавкий безрастворный клей склеивает почти все, включая многие пластики. Обычно продается в виде клеевых палочек, которые вставляются в специальный электрический пистолет для склеивания. Нанесите клей, соедините поверхности и сожмите на ЗО секунд. Фиксации не требуется. Счищается растворителями.
Зажимы для фиксации
Зажимы бывают разнообразных конструкций и размеров, большинство из которых называется струбцинами, однако обычно требуется всего пара разновидностей. Обязательно помещайте между зажимом и изделием прокладку из древесных отходов, чтобы избежать вмятин от прикладываемого давления.
Техника склеивания и фиксации
Перед склеиванием обязательно соберите изделие «насухую» — без клея. Зафиксируйте при необходимости, чтобы проверить соединения и габаритные размеры. Если все нормально, разберите изделие, располагая детали в удобном порядке. Разметьте склеиваемые площади и приготовьте зажимы с разведенными губками/упорами на нужное расстояние.
Сборка рамы
Равномерно кистью распределите клей на все склеиваемые поверхности и быстро соберите изделие. Удалите излишек клея и зафиксируйте сборку зажимами. Равномерным давлением сожмите соединения. Зажимы должны располагаться перпендикулярно и параллельно поверхностям изделия.
Зажимы располагайте как можно ближе к соединению. Проверьте параллельность перекладин и при необходимости выровняйте. Замерьте диагонали — если они одинаковы, то прямоугольность изделия выдержана. Если нет, то несильный, но резкий удар по одному концу стойки может выровнять форму. При необходимости поправьте зажимы.
Если рама не ложится плоско на ровную поверхность, то подстучите выступающие участки киянкой через деревянный брусок в качестве прокладки. Если это не поможет, возможно, придется ослабить зажимы или зажимами зафиксировать деревянный брусок поперек рамы.
В строительстве зданий часто деревянные элементы конструкции соединяются гвоздями. Но такая процедура требует наличия определённых навыков. Для выполнения работ быстрее и проще, можно использовать металлические уголки для крепления деревянных конструкций. С крепёжными компонентами разных модификаций уменьшается сумма сметы на стройматериалы за счёт снижения процента обрезки.
Крепёж для деревянных конструкций
Этот крепёж представляет собой элемент различной конфигурации и размера с определённым назначением. Он выполняется из оцинкованной высококачественной стали и имеет отверстия под гвозди и болты.
При его изготовлении используют именно сталь , потому что она очень прочная и влагоустойчивая. Изделия из неё, не подвергаются коррозии и имеют длительный эксплуатационный срок.
Чтобы обеспечить прочность и качество соединений, металлические элементы, используемые для крепления деревянных конструкций, изготавливают только в заводских условиях . Производители предоставляют широкий выбор разнообразных крепёжных деталей. Важно их правильно подобрать под определённый вид работ.
Сегодня на рынке стройматериалов имеется большой выбор крепежей разных производителей:
Кроме того, подобные изделия подразделяются на классы :
- Металлические. Представляют собой металлические пластины различных геометрических фигур: квадрат, уголок и т. п. В таких крепежах содержится множество отверстий для фиксации.
- Стальные. К ним относятся гвозди, саморезы, анкера, болты и дюбеля. Этими элементами соединяют деревянные конструкции, которые изготавливают из сплава различной модификации и длины.
Все держатели для элементов из дерева должны соответствовать нижеследующим требованиям. При использовании металлических держателей, толщина бруса должна бытьне меньше пяти сантиметров. Это обусловлено длиной гвоздей и саморезов, которые будут использоваться при креплении.
Для предотвращения ослабления крепежа при высыхании бруса, необходимо использовать ершённые гвозди вместо обычных. Соединительные элементы рекомендуется устанавливать в парном порядке параллельно друг друга. При монтаже деревянные брусья соединяют стык в стык, зазоры недопустимы .
Перфорированный держатель
Перфорированные крепёжные элементы для деревянных конструкций широко применяются не только в строительстве, но и в быту и в меблестроении. Они получили высокую популярность благодаря своим неоспоримым преимуществам:
Изготавливают перфорированный крепёж в виде узких и широких пластин, уголков и других форм . Кроме стропильных систем, такое соединение используют при строительстве таких сооружений:
- беседок;
- деревянных домов;
- отделки деревом фасадов зданий.
Скрытый крепёж
Способ скрытого крепежа используют, как правило, для соединения досок на террасе и фасаде. Преимущество такого крепления в том, что благодаря ему скрываются элементы, которыми крепят доски. Это придаёт элегантность конструкции. Скрытый крепёж может быть следующих видов:
У каждого вышеописанного держателя своя модификация , которая выбирается из расчёта тяжести конструкции и сложности.
Декоративный крепёж
Этот вид соединения в основном используют при внутренней отделке деревом помещения, чтобы придать ему эстетичный вид. Изготавливают декоративные держатели как из металла, так и из пластика. Внешне они похожи на заглушку, которую надевают на соединительные элементы разного типа.
Сухие смеси – материалы, пришедшие на смену цементному раствору и широко используемые в современном строительстве. Они применяются для кладки, выравнивания и декорирования поверхностей, а также теплоизоляции. Сухие смеси упаковываются в сухую и герметичную тару, что очень удобно.
Богатый выбор сухих строительных смесей по цене производителя представлен в интернет-магазине ГЛАВСНАБ. В ассортименте компании вы найдете:
- штукатурки;
- клеевые смеси;
- сухие и готовые шпатлевки;
- декоративные штукатурки;
- затирки для швов;
- смеси для выравнивания полов;
- гипс, алебастр;
- смеси для укладки печей и каминов;
- клеи для теплоизоляции и т.д.
Все сухие смеси, представленные на страницах каталога, отличаются высоким качеством. Они сертифицированы и отвечают мировым стандартам безопасности.
Где купить сухие строительные смеси в Москве?
Если вы не хотите ездить по всей столице в поисках высококачественных материалов и цените свое время, наш интернет-магазин выполнит ваш заказ в сжатые сроки. Мы готовы предложить вам все необходимое для строительства и отделки вашего дома.
При этом компания ГЛАВСНАБ гарантирует:
- безупречное качество продукции;
- квалифицированные советы специалистов;
- выгодные цены;
- индивидуальный подход.
Вашему вниманию представляются смеси таких ведущих отечественных и зарубежных производителей, как Knauf, PALADIUM, ВОЛМА, Ceresit, Плитонит и т.д. Реализуемые материалы отличаются удобством в использовании, высокой стойкостью к негативным внешним воздействиям, экономичностью.
Мы создали удобную систему поиска и разработали детальное описание для каждого товара интернет-магазина, приложили четкие и яркие фото, указали актуальную цену. Обращайтесь, сотрудники ГЛАВСНАБ приложат максимум усилий, чтобы вы с комфортом приобрели все необходимое!
