Подключение варочной панели hansa к электросети. Подключение газовой варочной панели. Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

Содержание статьи:

Каждая домашняя хозяйка предпочитает, чтобы на кухне была установлена современная и удобная техника, позволяющая сэкономить время приготовления пищи. Инженерная мысль крупнейших производителей бытовых устройств (Samsung, Zanussi, Bosch, Elektrolux, Hansa) не стоит на месте и с каждым годом появляются все более совершенные приборы.

Чтобы быть уверенным в надежности и безопасности, необходимо знать, как правильно подключить электроплиту или духовку, какие существуют особенности и основные ключевые моменты:

• во-первых , подключение варочной панели к электросети обязательно должно предусматривать наличие защитного заземления . Узнать, есть оно или нет, можно, посчитав количество контактов на вилке или в розетке для электроплиты. Их число должно быть нечетным.

Например, для сети 220В число контактов — 3, для трехфазной сети 380В — 5.

Заземляющий контакт на вилке может выглядеть в виде штыря, немного длиннее остальных, или металлических пластин с двух сторон корпуса вилки.

В электропроводках старых построек или квартир не всегда было предусмотрено наличие заземления, поэтому придется прокладывать новый электрокабель от распределительного щита. Этот провод должен быть включен в общую сеть с использованием или автомата защиты;

• во-вторых , если максимум мощности электроустановки более 3,5 кВт, то обязательна прокладка отдельного питающего кабеля, так как стандартная проводка 220 В в квартирах может сильно нагреваться и выйти из строя. А подключить духовой шкаф небольшой мощности можно без прокладки отдельного кабеля;
• в-третьих , этот кабель не следует нагружать другими электроприборами и в его цепь необходимо установить автомат защиты (для подключения духовки мощностью от 3,5 до 5 кВт — автомат на 25А, а на более мощные плиты — 32А).

​ Алгоритм подключения варочной панели и духового шкафа

Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

Общий порядок действий в такой ситуации следующий:

• Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации) , а также, осмотрев место подключения на самом устройстве.

Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм 2 . В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм 2 соответственно.

Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

• Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Как установить варочную панель. Методика монтажа

Варочные панели — разновидность встраиваемой бытовой техники, соответственно, перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

• электродрель;
• электролобзик;
• отвертка;
• нож;
• линейка, угольник, карандаши и картон.

Монтаж производится в три этапа:

Разметка будущего выреза под панель . Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

Начертите на столешнице тумбы линии будущего разреза с помощью линейки и угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Вырезание ниши для установки панели . Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

Установка и крепление панели . В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Как реализовать схему подключения варочной панели и духовки

Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему , так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.

Видео подключения варочной панели к сети

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

• внешние, накладные . Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
• внутренние , устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

По назначению и особенностям конструкции розетки делятся на:

• предназначенные для работы в однофазных сетях 220В;
• предназначенные для работы в сетях с тремя фазами, 380В;
• имеющими отдельный контакт для заземления или без него;
• с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
• с интегрированными устройствами, например УЗО, реле времени отключения;
• с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

• расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
• количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
• степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

Кабель подключается к вилке и розетке несколькими способами.

Первый способ — жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

• на розетку или коробку не должна попадать жидкость с плиты или мойки;
• розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Варочные панели подразделяются на 3 класса, в зависимости от способа нагрева рабочей поверхности. К эл/сети необходимо подключать модели комбинированные и электрические. Разберемся, как это сделать в зависимости от особенностей жилища и места установки.

• Для подключения варочной панели монтируется отдельная линия внутри квартиры (помещения). Присоединять к этой цепи другие эл/приборы (параллельно) нельзя.
• Целесообразно проложить отдельный кабель (многожильный провод) от силового щита. В этом случае панель будет полностью «развязана» с общей эл/проводкой. Иногда допускается подключать прибор к уже имеющейся линии, хотя это и нежелательно. Почему?

Во-первых, придется учесть степень изношенности и сечение жил проводов — в этом вам . Варочная панель – устройство, отличающееся повышенной эл/мощностью. Эту характеристику необходимо уточнять в его паспорте. Для того чтобы проводка гарантированно выдержала, ее «квадратура» должна быть рассчитана на нагрузку, превышающую расчетную не менее чем в 2 раза.

На заметку!

Чтобы выяснить, какого сечения провода заведены в квартиру, не нужно что-то разбирать и смотреть. Например, снимать с выключателя света переднюю панель (крышку). Кстати, наиболее распространенная ошибка, когда хозяин таким способом определяет характеристики эл/цепи. Дело в том, что в дом может заводиться провод с жилами одного сечения, а к выключателю (розетке) от клеммной коробки подходить другого (такое бывает довольно часто). Нужно посмотреть, какой «квадратуры» провода, отходящие от счетчика – тогда ошибки точно не будет.

Во-вторых, в доме есть и другие приборы, которые могут работать одновременно с панелью. Следовательно, речь уже идет о суммарной мощности. Предусмотреть все особенности эксплуатации техники, случайности, непредвиденные обстоятельства невозможно, тем более на перспективу. Например, приобретение еще какого-нибудь эл/ прибора. Это дополнительный аргумент в пользу прокладки отдельного кабеля.

*В скобках указана ориентировочная мощность панели (кВт).

В цепь в обязательном порядке включаются устройства (причем отдельные, не задействованные в других линиях): УЗО и автомат защиты. Номинал выбирается в соответствие с величиной потребляемого тока, умноженной на 1,5.

Варианты и схемы подключения

Здесь не будем рассматривать нюансы, связанные с исполнением розеток и вилок – акцентируем внимание на чисто электрических соединениях. Нужно учесть, что виды клеммников могут отличаться у разных моделей, но принцип подключения одинаков.

Но сначала несколько моментов:

• Если размеры штырьков вилки и гнезд розетки не совпадают (такое встречается), то нужно приобрести новую. Любая попытка что-то «расширить» приведет к ненадежности контакта и повышенному искрению. Что дальше – понятно.
• Приобретать персонально для панели «евро»-розетку и заниматься ее монтажом в домах с однофазным питанием квартир не имеет смысла. В таких строениях отсутствует подключение к общедомовому контуру заземления, значит, нет и соответствующего провода.

Однофазная цепь

В большинстве наших квартир она именно такая. А вот кабель варочной панели – часто многожильный, без вилки. Как поступить? «Ноль» квартиры присоединяется к соответствующему проводнику прибора (как правило, голубого или синего цвета).

Провода «силовые» панели (уточнять по схеме, обычно коричневый, черный) скручиваются и соединяются с фазой квартиры. На фото вариант:

Если модель с «евро»-вилкой подключается к обычной розетке, то используется специальный переходник. В продаже имеется, в пределах 45 – 60 рублей.

На заметку! Во многих домах внутренняя проводка выполнена многожильным проводом, поэтому из стены они торчат одинаковые по цвету. Определить фазу и ноль можно .

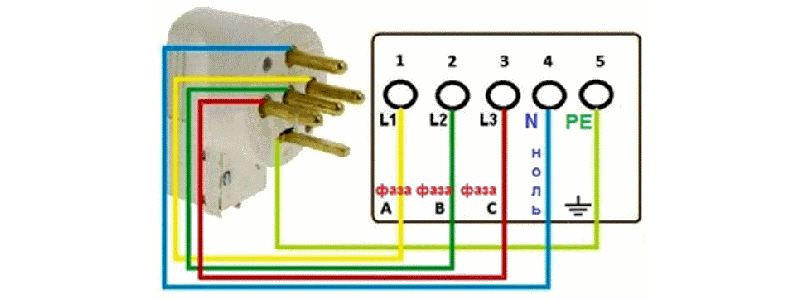

Подключение к трехфазной цепи 380 В

Некоторые модели рассчитаны на это. Применительно к частному дому достаточно удобно.

Особенности:

• Рекомендуется использовать провод марки «ПВС-5» (или аналогичный) на 4 «квадрата».
• Необходимо проверить клеммную панель прибора. Если между контактами 1 – 2 – 3 стоят перемычки (из расчета на подключение к 1 ф), то их следует снять.

На фото показаны типовые варианты включения в зависимости от характеристик цепи.

Как уже указано, для панели прокладывается «своя» линия. Если есть возможность, то ее лучше присоединить напрямую, без розетки, тем более что изделие не является «мобильным» устройством, которое постоянно переставляется с место на место (к примеру, как кофемолка). «Расключить» кабель можно непосредственно на клеммнике.

Логика простая. Розетка – это обычная контактная группа в пластиковом корпусе. Каждое соединение – это в перспективе «букет» проблем. То искрит, то нет контакта. Другое дело, как отключить от цепи, например, если захочется изделие помыть? Ответ простой – обесточить цепь можно, переведя клавишу автомата защиты в нижнее положение.

Если рядом с панелью располагаются другие бытовые приборы, которые подключены к заземлению, то «параллелить» с ними изделие запрещено. Для него, по аналогии с силовым проводом, прокладывается своя «земля».

При монтаже кабеля питания нужно прокладывать провод на 4 жилы. 2 будут задействованы (фаза, ноль), а еще 2 – запасные. Как вариант, 1 из них будет использована для заземления (при возможности подключения к контуру).

В некоторых домах имеются уже установленные розетки для подключения. Но вот как к ним присоединены провода, большой вопрос. Не следует надеяться на то, что электрик все сделал правильно. Высококлассные специалисты по квартирам не ходят и торчащие из стены провода к розеткам не прикручивают – они выполняют более сложную работу.

Поэтому следует убедиться в правильности подключения! То есть, будет совпадать фазный контакт (штырек) вилки прибора с аналогичным гнездом розетки? Или к нему присоединен провод заземления? На цвет изоляции ориентироваться не нужно – проверять только «пробником».

Автор обращает внимание уважаемого читателя на то, что все приведенные в статье советы и рекомендации носят общий характер, так как учесть все нюансы конкретного строения, изношенность проводов, характеристики сети и многие другие факторы нереально. Поэтому начинать подключение необходимо не только с подробного ознакомления с инструкцией производителя, но и с изучения особенностей эл/проводки в своем жилище.

И еще - не нужно объяснять, что любые эл/приборы характеризуются повышенной опасностью. Если нет уверенности в своих силах и хотя бы базовых знаний в области электротехники, лучше не пытаться что-то изобретать, а сесть и подумать. Что дешевле – заплатить за подключение специалисту или устранять последствия пожара (и это в лучшем случае)?

Варочные панели Bosch, и газовые и электрические, отлично зарекомендовали себя на современных кухнях. Для того чтобы панель служила долго и исправно радовала своих владельцев, её нужно грамотно подключить. Ввод в эксплуатацию газовой варочной панели лучше доверить специалисту газовой службы, чтобы не подвергать опасности жизнь и здоровье тех, кто рядом. Если же ваш выбор - плита электрическая, то, имея минимальные навыки работы отвёрткой, с подключением варочной панели bosch вы можете справиться самостоятельно. Рекомендации из этой статьи помогут вам.

Владельцы панелей Bosch с удовольствием отмечают преимущества своего приобретения:

• надёжность,
• высокую функциональность;
• безопасность;
• экономичность;
• простоту использования;
• лёгкость в поддержании чистоты;
• красоту и элегантность.

А потому, если вы подключите такую панель правильно, то и пользоваться будете долго и с удовольствием!

Подготовка мебели под варочную панель встраиваемого типа

Чаще всего отверстие в столешнице под плиту вырезают ещё при изготовлении кухонного гарнитура. Но если вам нужно подготовить мебель самостоятельно - не смущайтесь. С этой работой справится любой человек, умеющий держать в руках электролобзик.

Разметку ниши под варочную панель нужно сделать, учитывая, что от её края до контура столешницы должно оставаться не меньше 50 мм. По углам разметки просверливаются отверстия диаметром 8-10 мм. Электрическим лобзиком с мелкозубой пилочкой по дереву аккуратно прорезаются линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать к столешнице.

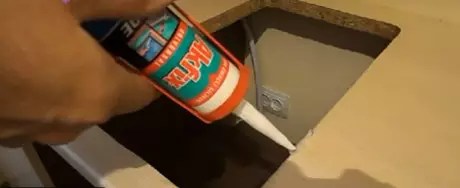

Края вырезанной ниши нужно обработать силиконовым герметиком . После этого к срезам прикручиваются крепежи-зажимы. Подготовив мебель, можно приступать к подключению электричества.

Требования к электрической проводке

Электрическая варочная поверхность должна подключаться к специально отведённой розетке с достаточным уровнем заземления. Для такой розетки придётся провести от щитка отдельную ветку и обязательно подключить её к отдельному автомату на 32 А. Проложенный к розетке кабель должен быть медным с сечением жил в нём не менее 4 мм². В зависимости от типа выбранной розетки, кабель может быть трёх - или четырехжильным.

Как выбрать розетку?

Как подключить варочную панель к электросети вашего жилища? Для этого важно правильно подобрать

• розетку;
• вилку;
• кабель.

Электричество в вашей квартире имеет одну фазу и ввод на 220 вольт ? Тогда вам нужны розетка и вилка с тремя контактами.

Вы приобрели оборудование для кухни современного частного дома, имеющего две фазы и электрический ввод на 380 вольт ? Тогда, для равномерного распределения нагрузки, варочную панель лучше подключать к двум фазам. При этом используются розетка и вилка с четырьмя контактами.

В первом случае голубой провод (ноль) присоединяется к левому контакту, чёрный или коричневый (фаза) - к правому. Жёлто-зелёный провод заземления крепится к контакту, расположенному обычно под или над основной парой.

В случае подключения четырехконтактной розетки нужно руководствоваться маркировкой жил на крышке розетки. Будьте внимательны! Розетки различных производителей отличаются своей конструкцией.

Важно! Нужно заранее проверить соответствие наличия фазы цветам провода. Для этого используют тестер.

Как подсоединить кабель к панели?

Независимо от того, какую розетку вам пришлось установить, кабель для подсоединения к варочной панели должен быть четырехжильным. Жилы кабеля подключаются к клеммам электрической коробки-коннектора , который находится на обратной стороне плиты. Снимите крышку с коробки, предварительно открутив болты.

На каждой варочной панели есть схема подключения её к электрической сети. На ней обозначены контакты клеммной коробки. Внимательно рассмотрите схему подключения проводов . Фаза (провода коричневого и чёрного цвета), ноль (голубой провод) и заземление (жёлто-зелёный) должны быть подключены каждый к своей клемме строго по рисунку. Обратите внимание на тщательное присоединение жилы провода к контакту клеммы.

Важно! Ещё раз проверьте правильность расположения проводов, прежде, чем закроете крышку.

Подключение вилки к кабелю

С четырехконтактной вилкой все понятно. Маркированные цветные жилы кабеля подключаются согласно указаниям на крышке вилки, соответственно контактам розетки. Но как быть с трехконтактной розеткой , когда четыре жилы нужно подключить к трём контактам? Для этого две фазы (чёрный и коричневый провода) нужно скрутить вместе и присоединить к контакту «фаза».

Без вилки и розетки

Иногда варочную панель присоединяют к электрической цепи напрямую , без вилки и розетки. Это возможно, потому что панель - оборудование стационарное и необходимость подключения и отключения плиты появляется крайне редко. Однако возможность в любой момент отключить плиту для её обслуживания или ремонта, перестановки или замены кухонной мебели, может оказаться полезной. К тому же подключение с помощью вилки и розетки безопасно, удобно и красиво.

Установка панели на место

Электрическая часть работы выполнена. Пришло время установить панель на место. Нужно аккуратно перевернуть плиту и установить на подготовленные ранее крепежи. Снизу варочная панель укрепляется болтами, поставляемыми в комплекте. Теперь можно проводить испытания.

Внимание! Ввиду дороговизны прибора и опасности, которую таит в себе электричество, для избежания травм и ненужных поломок, оцените свои возможности правильно. Если вы не уверены в своих силах, подключение панели лучше доверить электрику-профессионалу.

Встраиваемые варочные панели уверенно вытесняют с рынка и наших кухонь традиционные газовые и электрические плиты. Это связано с тем, что данный вид бытовой техники стал более экономичен, функционален, прост в управлении и получил современный дизайн. Варочные поверхности можно устанавливать отдельно от духового шкафа или в одном блоке, комбинировать их (верх − газовый, а низ − электрический, и наоборот). Самостоятельная установка подобной техники не представляет проблем, однако, имеются свои нюансы. В данной статье мы расскажем, как выполнить подключение варочной панели к электросети.

Читайте в статье

Основные технические характеристики, влияющие на способы подключения бытовой техники

При выборе варочных поверхностей большинство покупателей практически не уделяет внимания требованиям по электропитанию. Однако это самая важная характеристика, поскольку при монтаже современной бытовой техники, например, в домах старой постройки, часто возникают проблемы с . Поэтому лучше сразу проложить отдельную линию с проводом соответствующего сечения и защитным устройством. Также немаловажно количество фаз в доме (1, 2 или 3) и наличие заземляющего контура. Варочные поверхности разделяют по типу нагревательного элемента:

• ТЭНы;
• индукционные;
• газовые;
• комбинированные (газовые и электрические конфорки).

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Важно! Независимо от типа встраиваемой варочной поверхности, при её подключении электросеть помещения должна быть обесточена!

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Комментарий

Задать вопрос

«Прежде чем проводить какие-либо работы с электричеством (монтаж проводки, ремонт, подключение и т.д.), необходимо обесточить помещение с распределительного электрощита, во избежание поражения током, короткого замыкания и поломки оборудования.»

Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.

Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

1. Рулетка, линейка, угольник.
2. Электродрель или со сверлом Æ 10 мм.
3. Монтажный шприц с силиконом.
4. Кабель.
5. Вилка.
6. Плоскогубцы, бокорезы.
7. Набор отвёрток и гаечных ключей.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

Иллюстрация	Описание действия
	Высота от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
	Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.
	Устанавливаем подрозетник и зачищаем концы проводов.
	Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
	Устанавливаем розетку в подрозетник.
	Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.
	Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
	При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
	Закрываем клеммную коробку на варочной поверхности.
	Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Комментарий

Электромонтер 5 разряда ООО "Петроком"

Задать вопрос

«Если вы всё же решили самостоятельно подключать газовую варочную поверхность к трубе, убедитесь старым дедовским способом (мыльная пена на место соединения), что нигде нет утечки газа и все гайки хорошо зажаты.»

Схемы подключения варочных панелей

Производители варочных поверхностей выпускают модели, которые могут быть подключены к электросетям с разным количеством фаз. На территории России и постсоветском пространстве существует два стандарта: однофазная сеть на 220 В, редко − двухфазная на 220 В и трёхфазная на 380 В. Электропроводка в домах может иметь, в зависимости от количества фаз и годов постройки домов, различное количество проводов и цветов. Так, например:

1. Однофазная сеть на 220 В:
   два проводника одного цвета (обычно в домах старой постройки). «Фазу» или «ноль» придётся искать индикатором или тестером;
   в новых домах используют уже цветную проводку , где «фазу» (L) обозначают коричневым или красным проводом, «ноль» (N) – синим или голубым, а заземление (PE) – жёлто-зелёным. В старых зданиях проводка одного цвета, поэтому определять нейтраль придётся пробником.
2. Двухфазная сеть на 220 В. Встречается только в новостройках и то редко. «Фазы» обозначают чёрным и коричневым проводом, «ноль» – синим, а «землю» – жёлто-зелёным.
3. Трёхфазная сеть на 380 В. В этом случае «ноль» и «земля» имеют традиционную окраску, а «фазы» по одному стандарту – белый, чёрный, коричневый, по другому – жёлтый, красный и зелёный провод.

Из-за этих нюансов варочные поверхности обычно поставляются без сетевого шнура. Поэтому, кроме провода для выделенной электролинии, нужно будет купить кабель для подключения встраиваемой плиты к розетке.

Как подключить электрическую плиту: схема для однофазной сети

В принципе, подключить варочную панель к бытовой электросети с напряжением 220 В несложно. На тыльной стороне плиты нужно снять крышку, которая крепится на защёлках или при помощи винтов. Сняв её, мы обнаружим клеммы для подключения сетевого кабеля (обычно 6 шт.).

Клеммы №№ 1, 2 и 3 предназначены для фазового провода (L), №№ 4 и 5 – нейтраль (N), а заземляющая клемма (PE) обозначена специальным значком. Но как быть, если у выделенной электролинии 3 провода, а разъёмов для подключения 6 шт. Для таких случаев, как правило, в комплекте идут медные или латунные перемычки. Если их нет, то можно самостоятельно изготовить их из медного провода сечением 6 мм2. Устанавливаем перемычки, как указано на рисунке ниже, и присоединяем сетевой кабель.

Схема подключения варочной панели к однофазной сети 220 В

Как подключить электрическую варочную панель с двумя фазами

Двухфазные варочные поверхности редки, но и в этом случае нет никаких проблем с подключением. Просто точно следуем схеме подключения, приведённой ниже. Перед подачей напряжения на прибор необходимо ещё раз проверить, чтобы разводка в розетке или монтажной коробке совпадала с расключением проводов в вилке. Латунная перемычка (обычно поставляется в комплекте с варочной панелью)

Как подключить самостоятельно электроплиту к трёхфазной сети

Трёхфазное питание в основном используется в загородных коттеджах, и для запитки варочной поверхности понадобится пятижильный кабель с сечением каждого проводника не менее 2,5 мм2. Подключение практически не отличается от предыдущих вариантов и выполняется следующим образом:

1. Фазные провода L1, L2 и L3 зажимаются в клеммах №№ 1, 2 и 3, соответственно.
2. Клеммы №№ 4 и 5 соединяются между собой медной или латунной перемычкой, и к одной из них подключается нулевой провод N.
3. К клемме № 6 подключается соответствующий провод заземления PE.

Если в сетевом и входном кабеле провода цветные, то при подключении просто соблюдаем их сочетание. В случае если дом старый и проводка одного цвета, то нужно быть внимательным и воспользоваться индикатором или тестером для определения фазных проводов.

Требования электробезопасности при подключении духового шкафа и варочной панели

Прежде чем делать выбор варочной поверхности, следует определиться с рядом вопросов. Необходимо правильно рассчитать электропроводку, приобрести розетки, вилки и кабель для варочной панели, способные выдерживать значительные нагрузки, а также устройства защитного отключения. В старых домах проводка практически не рассчитана на такое количество и мощность бытовой техники, которая есть в каждой современной квартире. Поэтому очень часто при неправильном подходе во время эксплуатации варочной поверхности происходит постоянное срабатывание вводного автомата, а при установке УЗО с завышенным номиналом провода начинают сильно греться, что становится причиной пожара. К тому же в распределительном щите должен обязательно быть контур заземления, хотя многие игнорируют необходимость подключения к нему.

Поскольку мощность варочных панелей и духовых шкафов доходит до 7 кВт, то специалисты настоятельно рекомендуют прокладывать отдельную линию, оснащённую защитными устройствами. Поэтому, если нет возможности модернизировать старую бытовую электросеть и проложить отдельный кабель, то лучше воздержаться от приобретения мощной бытовой техники. Ниже мы рассмотрим, какой кабель необходим для подключения варочной поверхности и виды соединений, а также требования, предъявляемые к вилкам и розеткам.

Вилка для варочной панели

Для подключения варочных панелей используют вилки с розетками, гильзовое соединение и монтажные коробки. Наиболее удобный вариант в плане эксплуатации и обслуживания – вилка. Так, например, на время влажной уборки необходимо обесточивать электрическую варочную панель и при прямом подключении нужно будет постоянно ходить к распределительному щиту для выключения автомата.

Варочные панели постепенно, но уверенно вытеснили обычные , став популярными и востребованными бытовыми приборами. Сегодня поговорим о том, как правильно подключить варочную панель к электросети. Сразу же оговоримся, что будем разбираться не только с электрическими и индукционными моделями. Обязательно остановимся и на газовых, потому что они также предполагают вариант использования от .

В независимости от того, какой прибор был вами приобретён, его надо установить в . Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора для варочной панели.

Последовательность действий по установке варочной панели.

Фото	Описание работ
	На заранее выбранное место делаем разметку. Для этого просто переворачиваем панель и обводим контур.
	На любом участке разметки делаем отверстие для пилки с помощью обычной дрели.
	Приступаем к просверливанию контура.
	Вот что должно получиться в конце этой операции.
	Проверяем качество «посадки» прибора в столешницу. Тут торопиться нельзя, важно точно и досконально вымерить все расстояния, не оставив зазоры.
	Места стыков обрабатываются силиконовым герметиком.
	Конструкцию прижимаем руками для прочной фиксации.
	Переходим к монтажу корпуса прибора к столешнице. Для этого используем специальные скобы. Они могут быть разной формы и размеров, но суть их установки заключается в том, что в них есть две прорези. Через одну скоба крепится к столешнице, через вторую − к плите.
	Полностью установленная варочная панель выглядит вот так.

Видео: как своими руками правильно провести установку варочной панели в столешницу

Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та , которая будет находиться в непосредственной близости к плите.

Способы подключения разных панелей

Как подключить варочную панель к электросети? Всё зависит от того, какой тип панели перед вами: электрическая или индукционная.

Подключение газовой панели

Это самый простой вариант подключения к питающей сети, поэтому с него и начнём. Во-первых, отметим, что тип подключения данного вида прибора – это простое соединение вилки с розеткой, работающей от сети переменного тока напряжением 220 В. От электричества работает только подсветка и сам розжиг, а значит, нет надобности что-то рассчитывать и продумывать. Основное – это подвести розетку как можно ближе к , потому что у неё длина питающего кабеля не превышает 1,5 м. Самый простой способ установки розетки – это на задней стене за шкафом, на котором плита была установлена. На фото ниже показан этот вариант.

Однако если плита встроена в мебельный гарнитур, добраться до неё будет непросто. Иногда розетки слегка сдвигают ближе к и не закрывают в них заднюю стенку, чтобы к ней всегда был свободный доступ.

Способы подключения электрической плиты

Это самый сложный и ответственный вариант, потому что мощность у варочной панели большая, и она сильно влияет на все составляющие электрической цепочки: от до розетки. Если панель устанавливается в многоквартирном доме, где проектом заложено использование только электроэнергии для приготовления пищи, то розетка для плиты на кухне уже установлена по всем правилам электробезопасности. Поэтому остаётся лишь установить панель именно в том месте, которое определено проектом. Обычно его легко найти , которая обязательно смонтирована непосредственно над предполагаемым местом установки .

Если электрический бытовой прибор устанавливается в частном доме, где все коммуникационные сети проводятся исключительно по расчётам самого владельца, придётся потратить какое-то количество времени и вычислить максимальный предел мощности, возможность устройства такой плиты.

Внимание! Лучший вариант в старом доме – провести отдельный усиленный кабель с «автоматом» непосредственно в распределительный шкаф, который питает всю систему. Если это невозможно, от установки электропечи необходимо отказаться.

Расчёт сечения провода для электроплиты и духового шкафа

I = P / U , где

• I −сила тока, А;
• Р − это мощность плиты, Вт;
• U − напряжение в сети (220 В).

Мощность – параметр паспортный. Зная силу тока , можно определить сечение кабеля по таблицам, которых в интернете большое количество. Одна из них на фото ниже.

Обратите внимание! Расчёт мощности духового шкафа и варочной панели рассчитывается отдельно, а потом эти показатели складываются, ведь духовой шкаф может быть «запитан» совсем от другой розетки. А вот шлейф к ним может идти один.

Вот одна из них, в которой показано соотношение мощности питающей сети, сечения кабеля для варочной панели с номинальной силой тока автомата.

Как выбрать розетку для духового шкафа и варочной панели

Сразу надо оговориться, что оба бытовых прибора могут быть одно- или трёхфазными, отсюда и надо «плясать», выбирая для подключения варочной поверхности и . Но есть ещё одна оговорка. Многие производители варочных панелей не комплектуют приборы вилками, а некоторые, вообще, поступают в продажу без питающего кабеля.

Поэтому совет! Не стоит искать розетку, можно провести подключение напрямую, соединяя кабель плиты с кабелем от распределительного шкафа или соединить второй с клеммником плиты. Кроме того, в случае необходимости можно установить мини-шкаф с системой автомата и УЗО непосредственно на кухне.

Теперь, что касается самой розетки. Здесь всё будет зависеть от мощности приборов, которая варьируется в диапазоне от 2,5 до 10 кВт:

1. Мощность до 3,5 кВт – используется розетка 16 А / 220 В.
2. Мощность 3,6−7 кВт – силовая розетка на 32 А / 220 В.

Это розетки для однофазной сети, ниже для трёхфазной:

1. Мощность до 3,5 кВт – розетка на 20 А.
2. Мощность 3,6−7 кВт – розетка на 32 А.
3. Выше 7 кВт – розетка на 40 А.

Внимание! Все современные розетки обеспечиваются клеммами заземления, поэтому в однофазных розетках три контакта: фаза, ноль и заземление. В трёхфазных пять контактов: три фазы, нейтральная фаза и заземление.

Как подобрать вилку для варочной панели

Правильнее всего покупать вилку уже вместе с розеткой, если таковая не идёт в комплекте, чтобы обеспечить правильное и работу прибора.Розетка должна полностью дублировать фазы и клеммы вилки, их конфигурацию и расположение.

Схема подключения электрической варочной панели

Перед тем как подключить электрическую варочную панель, необходимо понять, что однофазный прибор и трёхфазный подключаются по-разному. С первым проще всего, потому что схема подключения в этом случае опирается на соединения . Обычно это провод жёлто-зелёного цвета. Он будет присутствовать и на подводящем кабеля, и на питающем. Остальные провода могут соединяться между собой в любой последовательности.

С трёхфазным подключением надо быть аккуратным. Здесь нельзя ошибиться с нулём и одной из фаз. Поэтому ещё на стадии проводки надо обозначить, какой из проводов внутри кабеля будет подключаться к нейтральной фазе. Обычно для этого используют или голубого цвета провод, или синего. То же самое касается и кабеля, питающего варочную панель.

Если подключение производится без питающего кабеля, то есть напрямую к клеммной коробке прибора, то на ней обязательно производитель обозначает каждый контакт определённым значком или буквой латинского алфавита. На фото ниже показана клеммная коробка варочной плиты с подключением к трёхфазной сети. Контакты «L» − это фазы, «N» − это ноль.

Если подключение варочной плиты производится через розетку, то в ней и вилке должны совпасть по расположению все соединяющиеся контакты. Поэтому очень важно не перепутать их. Это касается не только нуля и фазы, но и фаз между собой. На фото ниже именно такое подключение.

Если к дому подведена только однофазная система энергоснабжения, а вами была приобретена трёхфазная электрическая панель, то отчаиваться нет причин. Её спокойно можно подключить, сделав на входе соединение всех фаз в одну. Для этого придётся установить между фазами перемычки. Обратите внимание на фотографию ниже, на которой фазный провод коричневого цвета подсоединён к контакту под номером 2. Но между собой контакты 1, 2 и 3 соединены перемычками. Все они являются фазами.

Некоторые производители, к примеру, «Электролюкс», в клеммной коробке устанавливают лишь два фазных контакта. То есть, от сети надо соединить их или двумя проводами от разных фаз, или установить на входе перемычку. Обычно используется второй вариант. Чтобы вы поняли, о чём идёт речь, предлагаем посмотреть видео данного вида подключения.

Теперь рассмотрим, как правильно провести подключение и варочной панели. Выше уже говорилось о том, что сечение подводящего кабеля нужно рассчитывать с учётом потребляемой мощности двух приборов. А значит, на него можно посадить сразу две розетки. В какой последовательности – не имеет значения. То есть, впереди может устанавливаться розетка от плиты, а сзади − от духовки или наоборот. Можно развести их по разные стороны. А проще приобрести сдвоенную розетку, где в одном корпусе находятся обе контактные коробки.

Необходимо отметить, что клеммная коробка плиты достаточно мощная. В теории, к ней можно подключить питающий кабель от духового шкафа. Но путь этот остаётся в теории. На практике лучше развести провода по разным клеммам. Это в первую очередь безопасность, во втором − это возможность эксплуатировать приборы по отдельности в независимости от подключения.

Как подключить индукционную варочную панель

Отвечая в предыдущем разделе на вопрос, как подключить электроплиту самостоятельно, мы разобрали всё, что для этого требуется. То есть, от правильного выбора расходных материалов до нескольких схем подключения к питающей сети. относится к категории электроприборов. У неё немного другой подход к нагреву посуды (кастрюль, сковородок и прочих). В этой статье об этом говорить не будем.

Что касается самого подключения, то применяются те же принципы и правила. Никаких отличительных особенностей нет. Поэтому просто ознакомьтесь с видео, где показано, как надо подключать индукционную плиту к питающему кабелю.

Способы соединения проводов

Сегодня не раз упоминалось об электробезопасности.В местах соединения проводов необходимо использовать правильные изолирующие материалы и специальные переходники, рассмотрим самые надёжные из них.

Соединение гильзами

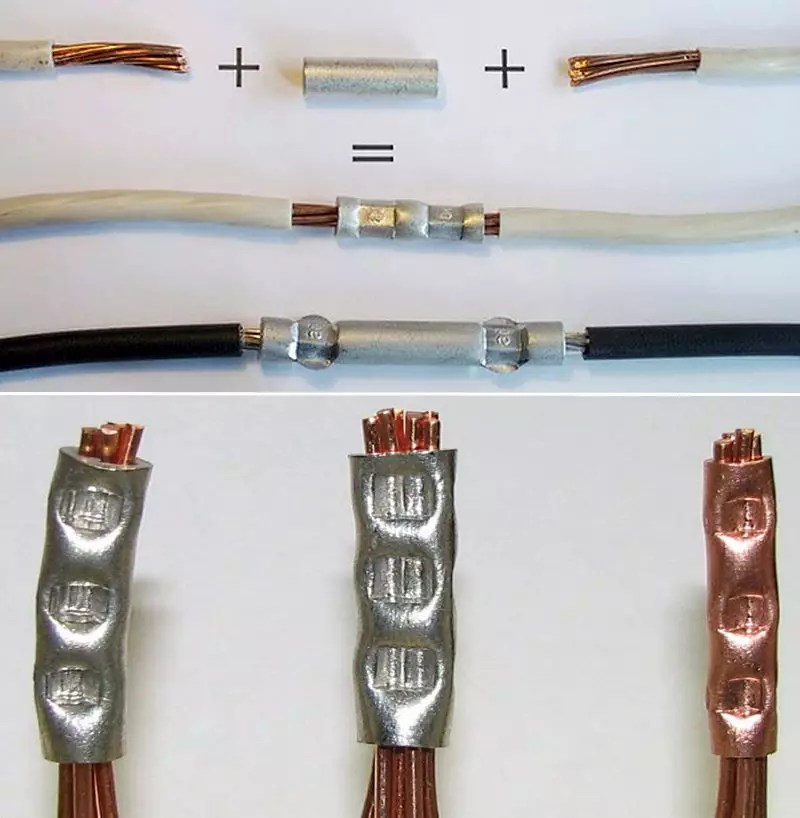

Гильза – это медная или алюминиевая трубка определённого сечения, в которую с разных сторон вставляются два соединяемых провода. После чего она просто обжимается специальным инструментом, хотя можно её просто сплющить молотком. Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга.

Есть два требования к данному типу соединения:

1. Сечение гильзы подбирается под сечение провода. Если один из них меньшего размера, то его надо дополнить куском провода до полного соответствия двух параметров.

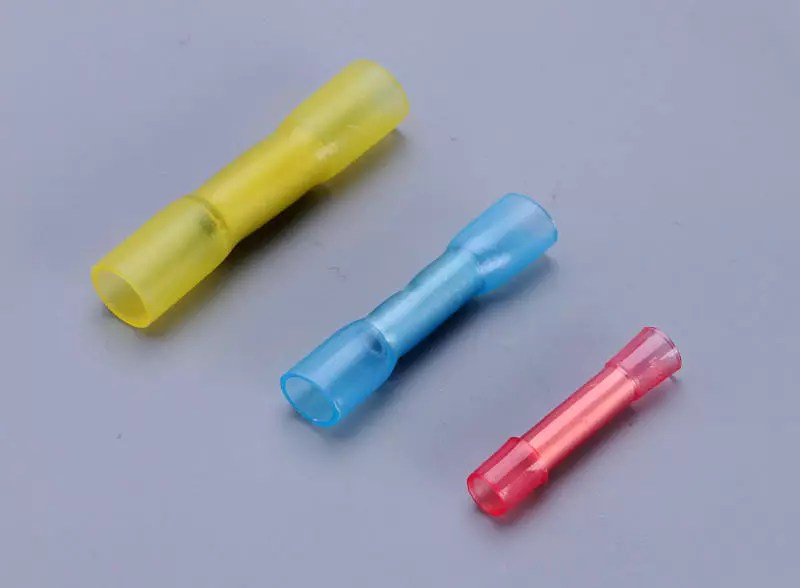

2. После проведения стыковки место соединения изолируется. Сегодня многие производители предлагают гильзы в изоляционной полимерной оболочке, что упрощает сам процесс стыковки.

У этого способа соединения есть один существенный недостаток: оно является неразъёмным.

Соединение через монтажную коробку

Поэтому альтернативой описанному выше способу может стать монтаж электрических проводов с помощью специальной изоляционной коробки. Для соединения проводов в ней потребуется всего лишь отвёртка. Сама коробка – приспособление компактное, некоторые модели меньше розеток, внутри них располагаются . Основная задача – правильно состыковать между собой провода. Поэтому внутри коробки каждый контакт производитель обозначает буквами или значками. Так что ошибиться вряд ли получится.

Статья
