Прицеп для мотоблока своими руками из подручных материалов. Самодельный самосвальный прицеп к мотоблоку салют Мотоблоки прицеп размеры

Многие хозяева дачных и садовых участков, загородных домов используют мотоблок не только как устройство для вспахивания огорода, но и как средство передвижения. Для этого им нужно изготовить или приобрести прицеп для мотоблока. Конструкция его достаточно проста и понятна, а для проведения работ понадобятся доступные всем инструменты и умение делать швы сварочным аппаратом.

В магазинах продается несколько разновидностей готовых грузовых адаптеров для мотоблоков, которые подбираются исходя из мощности их силовых агрегатов. Правильно подобрать размеры прицепа для изготовления своими руками поможет классификация:

1. Если ваше устройство имеет мощность до 4,8 лошадиной силы, то с ним можно использовать только прицеп с грузоподъемностью до 300 килограммов. Обычно он имеет компактные размеры кузова – длина до 1,15 метра и ширина — до 100 сантиметров;
2. При средней мощности мотоблока от 4,8 до 8 л. с. можно использовать адаптеры с кузовами следующих размеров: 1х1,5 или 1,1х1,4 метра и с грузоподъемностью от 300 до 500 килограммов;
3. Тяжелые устройства могут использоваться с тележками, имеющими одну или две оси. Ширина кузова у них редко превышает 1,2 метра, а длина его может достигать 3 метров. Грузоподъемность может достигать тонны и всегда превышает 500 килограммов.

Ограждение кузова в большинстве прицепов для мотоблока изготавливается стандартное: 30-35 миллиметров. У тяжелых устройств высота бортов может достигать 60 сантиметров.

Сделать прицеп для мотоблока своими руками не так сложно, но крайне выгодно. Вы сможете добавить к конструкции те элементы, которые вам необходимы. Например, сидение для водителя сделать со специальным ящиком для мелких вещей. Кроме того, размеры и количество осей можно адаптировать под свои потребности.

Важно! Проще всего своими руками сделать конструкции для легких моделей автоплугов.

Если грузоподъемность адаптера выше 350 килограммов, то он должен иметь специальный тормоз, помогающий при необходимости остановки устройства на склоне.

Особенности разных конструкций кузова

Самодельный прицеп для мотоблока может иметь кузов одного из типов: цельный, самосвальный с откидными бортами. Удобнее всего иметь вариант, работающий по принципу самосвала. В готовых моделях они обычно оснащены гидравлическим приводом, наличие которого повышает цену устройства. Самостоятельно собрать качественную гидравлику сложно.

Опрокидываться кузов может в одном из двух направлений: вбок или назад. Устройство можно оснастить и ручным устройством для опрокидывания тележки. В этом случае сложностью будет то, что центр тяжести у кузова должен быть смещенным. Если это условие не соблюсти, то полностью груженый прицеп в одиночку опрокинуть будет невозможно.

Если вы используете технику только для доставки семенного материала к месту высадки и для перевозки урожая после его сбора, то рекомендуем изготавливать простые варианты с одним или двумя откидными бортами. Самосвальная конструкция при редком использовании не окупит затраты денежных средств и сил. Если вы практически каждую неделю перевозите при помощи своего мотоблока различные грузы, то можно рассмотреть и вариант с гидравлической системой опрокидывания тележки.

Подготовка чертежа

Перед тем, как сделать прицеп к мотоблоку своими руками, изготовьте чертежи. На первом конструкция должна быть изображена целиком, а остальные изображения посвятите отдельным частям: раме, колесной оси, дышлу.

Наиболее просто делать эту работу тем владельцам мотоблока, которые имеют трактор. Прицепы для этих видов сельскохозяйственной техники практически не отличаются друг от друга. Единственным отличием становится то, что для мотоблоков более выгодно использовать водило, устроенное по принципу «труба в трубе».

Водило при таком устройстве прицепа одним концом соединяется с прицепным модулем (для этого используется консоль с поворотным узлом), а вторым вставляется в центральную трубу рамы. Прицеп, изготовленный по такому принципу, более безопасен. На неровной дороге колеса тележки будут двигаться независимо от установленных на силовой части. Это не только снижает возможность аварии, но и защищает ваш прицеп от постепенной деформации.

Во время изготовления чертежа обратите внимание на центр тяжести – он должен находиться ближе к месту водителя, но при этом не располагаться между ним и колесной базой. В таком случае конструкция останется сбалансированной даже при максимальной загрузке.

Изготовление рамы прицепа

Для этой работы вам потребуется иметь болгарку, сварочный аппарат, дрель и болты. Собирается рама из труб с квадратным сечением (размером 2,5х2,5 сантиметра для поперечин сзади и спереди, а для лонжеронов — 6х3), металлических уголков. Конструкция каркаса должна напоминать решетку. Кроме основных элементов, на нее устанавливаются 5 поперечин и 4 вертикальные стойки, расположенные по углам. Между собой элементы лучше всего соединять при помощи сварки.

После завершения работ стоит покрыть конструкцию антикоррозийным составом.

Если вы решили использовать в тележке откидной борт, то из тонких труб сделайте каркас подвижной конструкции. Благодаря этому она получит необходимую жесткость, а при окончательном присоединении прицепного устройства к мотоблоку вам будет легче установить подвижные шарниры – достаточно приварить их к двум рамам (большой и малой).

В простой модели необходимо соединить между собой вертикальные стойки трубами, такими же по размеру, как и поперечины. В этом случае каркас просто обшивается без установки шарниров и других дополнительных элементов.

Любую модель можно дополнить установкой сидения водителя. Каркас для него наваривается на основную раму и чаще всего представляет собой три небольшие трубки. Наиболее простым является сидение, похожее на полку. Под ним можно соорудить ящик для инструментов или мелких предметов. Если вы хотите иметь более удобную конструкцию, то установите после окончательной сборки прицепа на нем кресло, позаимствованное в старом автомобиле.

Чем обшить каркас?

Чтобы закончить с основной частью кузова, необходимо сделать его обшивку. Для этого можно использовать:

• металлические листы;
• дерево;
• пластик.

Наиболее устойчивым к механическим повреждениям является металл. Пол делается из более прочного металла, а для боковых стоек можно использовать более тонкий. Идеальным выбором является использование профлиста марки НС, такого же, которым обшиваются несущие стены. Если вы хотите иметь максимально прочную конструкцию, то для изготовления каркаса возьмите кровельный вариант. Обшивка садится на болты с гайками. Сварку можно использовать, если вы используете обычные металлические пластины. Их необходимо покрыть антикоррозийным составом.

Металл является самым дорогим, но при этом долговечным материалом. Его стоит использовать для прицепов с большой грузоподъемностью и самосвальных моделей.

Дерево, пропитанное отработанным маслом или специальным составом, препятствующим его порче, — самый доступный вариант для обшивки. Например, вы можете использовать остатки досок, которые использовались для возведения надворных построек. Деревянная обшивка крепится на болты с гайками и при необходимости может быть заменена.

Пластик устойчив к коррозии, его не нужно красить. Недостаток его лишь в том, что это достаточно хрупкий материал, и вы не сможете использовать прицеп ранней весной и поздней осенью. При низких температурах прочность пластика значительно снижается.

Важно! Возведение обшивки всегда начинается с пола кузова.

Если вы делаете откидные ограждения, то каждое из них обшивается отдельно, а потом готовые рамы устанавливаются на основной каркас при помощи петель.

Фиксировать борта в поднятом состоянии можно при помощи шпингалетов. Из-за своих особенностей откидные конструкции нельзя устанавливать на кузов, обшитый пластиком.

Устройство ходовой части

Колеса для ходовой части прицепа для мотоблока часто заимствуют у старой мототехники, автомобилей или садовых тачек. В последнем случае грузоподъемность готовой конструкции будет не слишком большой. Чтобы закрепить ходовую часть, на кузов нужно приварить дополнительную ось. Существует два варианта крепления колес к прицепу:

1. Ступицу растачивают и закрепляют на дополнительной оси методом напрессовки. Во время ее установки на трубу соблюдайте точность: перекосов быть не должно. Колеса усаживаются на штифты, окончательно закрепляются на месте их гайками. Чтобы прицепное устройство для мотоблока выглядело завершенным, колеса прикрывают колпаками.
2. Если вы заимствовали колеса у садовой тачки, то для крепления их на оси необходимо использовать переходник, напоминающий по форме букву «Г». Одним концом он закрепляется на оси при помощи болтового соединения, а через второй проходит ось. В большинстве случаев пользователи используют часть оси готовой тачки, срезав ее болгаркой. Это очень простой способ сборки садовой тачки, так как при нем не нужно самостоятельно монтировать оси колеса.

Важно! Колеса не должны сильно выступать за пределы кузова. Иначе управлять прицепом будет неудобно.

На завершающем этапе работ необходимо сварить устройство, которое будет соединять прицеп и мотоблок. Для этого берется изогнутая труба, которую коленом вверх, коротким концом приваривают к отрезку оси, ведущей к мотоблоку. С силовым агрегатом короткая труба сцепляется при помощи шкворня. На основной участок изогнутой трубы (длина его должна быть около 50 сантиметров) приваривается еще один отрезок со шкворнем, ведущим к прицепу.

Второй вариант соединения – через шарниры. В этом случае из конструкции исключается изогнутая часть.

Сделать прицепное устройство к мотоблоку самостоятельно не так сложно, как кажется на первый взгляд. Наиболее ответственным этапом работы является изготовление ходовой части и соединяющего элемента. При наличии необходимых материалов под рукой и минимального набора инструментов изготовить прицеп можно за один день.

Трудно представить заядлого садовника без мотоблока в хозяйстве. Это незаменимая вещь, которая, прежде всего, необходима при вспахивании земли на садовом участке. Но функции мини-трактора можно расширить, присоединив к нему тачку/прицеп. Конечно, тележку для мотоблока легко купить в профильном магазине, но настоящий мужчина легко сможет смастерить прицеп на мотоблок самостоятельно.

Вариации тележек

Вариации тележек данному виду техники напрямую зависят от способности транспортировать определенный груз.

1. Простая одноосная тележка. Максимальный вес подъема до 70 кг. Ее конструкция будет простой и недорогой.
2. Телега для мотоблока грузоподъемностью до 110-120 кг. Наиболее универсальный вариант для использования в хозяйстве.
3. Прицеп для перевозки тяжестей с весом более 120 кг. Конструкция усложняется, увеличиваются затраты на материал для рамы и облицовки. Данный вариант более дорогостоящий, но и возможности тележки значительно возрастают.

Самостоятельный монтаж мотоблочного прицепа ‒ проще не бывает

Как сделать прицеп к мотоблоку своими руками? Главное, что вам необходимо для экономии затрачиваемых сил и избегания нежелательных ошибок ‒ это правильные чертежи прицепа для мотоблока и схемы.

Подобрав точные чертежи своими руками и размеры планируемого прицепа, нужно просчитать все нюансы при изготовлении.

1. Продумать, для перевозки чего изготавливается телега: будет ли это некрупногабаритный, легкий груз или, скорее всего, тяжелый. Исходя из этого, выбирать материал по прочности для каркаса и обшивки прицепа.
2. Если прицеп будет самосвальным, двухосным, с большой грузоподъемностью, то есть необходимость оснащения его гидравлическим приводом. Это нужно для легкого опрокидывания.
3. Для модели с одной осью (одноосный) вполне хватит устройства ручного типа.
4. Для безопасности телегу, у которой грузоподъемность будет больше 350 кг, необходимо оборудовать механическим самодельным тормозом. Когда мотоблок с тележкой будет достаточно загружен, то при спуске с горки его остановить будет невозможно. Но так как сделать тормоза на прицеп к мотоблоку самостоятельно достаточно сложно, поэтому лучшим вариантом будет помощь квалифицированного человека.

Первый этап ‒ подготовка необходимых деталей и инструментов

В общем это обычное сочетание кузова, рамы, колес и сцепки. Для монтажа самодельного прицепа к мотоблоку вам нужно приобрести (а возможно, они уже есть в хозяйстве) такие детали:

• трубы диаметром 60х30 мм и 25х25 мм, обычно они должны быть железными для надежности будущего изделия;
• два колеса, возможно, у вас завалялись старые ненужные от «Москвича», а также рессоры;
• листы дюралюминиевые, их толщина должна быть около 2 мм;
• листы стали, их толщина должна быть около 0,8 мм;
• швеллер №5;
• крепежные элементы.

Конечно, вам не обойтись при монтировании тележки для мотоблока без необходимых инструментов: болгарки для резки деталей, электрического лобзика, шуруповерта и сварки.

Рама для мотоблочной телеги

Чтобы сделать прицеп для мотоблока своими руками надежным и долговечным, необходима очень прочная рама. При производстве решетки для каркаса подойдет труба 60х30 мм, в сечении должен быть квадрат (прямоугольник) и уголок для соединения 25х25 мм. Дабы сделать решетку-каркас, все детали нужно соединить 5-ю дополнительными поперечинами.

По углам решетки-каркаса к продольным трубам с помощью сварочного аппарата крепят 4 вертикальные стойки. Если тачка для мотоблока будет с откидным бортом, то рамы нужно производить отдельно и только потом устанавливать.

Варианты обшивки каркаса

Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Изготавливаем ходовую часть

Для перевозки груза прицепу нужны колесные узлы, которые можно снять с ненужного транспортного средства. Для крепления колесных узлов необходимо приварить дополнительную трубу. Ступица для прицепа прикрепляется методом напрессовки. На ось надевают заднюю часть, которую перед этим вытачивают. Перекос должен отсутствовать, поэтому его нужно постоянно контролировать. Смонтированные колеса необходимо закрепить гайками и в заключение надеть колпаки.

Сцепка для прицепа мотоблока

Сцепка для прицепа мотоблока ‒ достаточно важный элемент всей конструкции. Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. В изогнутую трубу с одной стороны нужно приварить еще одну небольшую часть трубы. Это необходимо делать в положении вертикально. Такая же операция проделывается и на другом краю главной трубы. В завершение для соединения с прицепом монтируется шкворень. При повороте или на неровной дороге данная конструкция обеспечит прочное сцепление.

Как избежать ошибок при изготовлении тележки к мотоблоку?

Если мотоблочный прицеп изготавливается впервые, то ошибки встречаются даже у лучшего мастера. Основные из них:

• неправильно выбранное сиденье. Оно должно быть удобным, ведь работать по хозяйству приходится часто. Лучшие сиденья в виде лавы;
• ради экономии не устанавливают тормоза. Ни в коем случае не экономьте на собственной безопасности. Пусть лучше самодельные ручные тормоза, чем ничего;
• некачественная и дешевая обшивка. И снова ради бюджетного варианта, но помните ‒ скупой платит дважды.

Мотоблок - полезная вещь для тех, кто имеет большой участок земли. Но эта техника может использоваться не только для пахоты, боронования и прочих полевых работ. Если прицепить к мотоблоку тележку, его можно будет применять как грузовое средство. Вместительную тачку несложно сделать своими руками. Прицеп для мотоблока позволяет возить сено, мешки с зерном, овощи и другие грузы.

Ограничения к применению

Вопросы безопасности водителя, управляющего мотоблоком с телегой, не проработаны, поэтому ездить на таком грузовом средстве можно не везде. ГИБДД не разрешает выезжать на дороги общего пользования, хотя в сельской местности к нарушителю вряд ли будут применены санкции. Тем не менее лучше проявлять осторожность и не нарушать правила. На технике с прицепом можно без опасения передвигаться в следующих местах:

• по дороге, проложенной между полем и лесополосой;
• в лесу;
• на грунтовой дороге, проходящей через луг, степь и т. д.

Также разрешается перемещаться в пределах своего участка и в окрестностях села (там, где нет проезжей части). Главное, чтобы не было риска совершить ДТП. Прицепные конструкции продаются в готовом виде, следовательно, явного запрета на их эксплуатацию нет. В зимнее время тачку можно крепить к снегоходу, чтобы возить дрова или корма для животных.

Материалы и инструменты

Прежде чем делать своими руками прицепное устройство для мотоблока «Нева» или другой марки, нужно ясно представить себе, что получится в итоге. Полезно посетить магазин, где продаются заводские прицепы, и посмотреть, как они устроены. Мотоблок с телегой - устойчивое транспортное средство, поскольку он опирается на 3 или 5 колёс. На прицепе можно перевозить внушительный вес, а сколько именно, зависит от характеристик модели (нужно читать инструкцию). Вот то, что понадобится для изготовления прицепа своими руками:

Есть более простой вариант - подкатная самосвальная тележка, похожая на эвакуатор. На ней тоже можно перевозить грузы. Элементы, из которых состоит самодельное подкатное приспособление: два колеса, две трубы и отстыковываемое дышло. Устройство удобно тем, что не занимает много места при хранении.

Основные детали телеги

Типовая конструкция тележки для мотокультиватора состоит из определённого набора элементов, но её несложно переделать под свои потребности. Например, владелец мотоблока может решить, что нужны дополнительные компоненты. Основные детали будут такими:

Тележка опирается на два или четыре колеса. Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока.

Если мощность техники не превышает 5 л. с., оптимальные размеры прицепа по длине и ширине составят 1,5 и 1 м. Когда параметры кузова рассчитаны, из профтрубы нарезают куски нужной длины и сваривают из них раму. Конструкция получается достаточно жёсткой, поэтому устанавливать по углам усиливающие элементы не нужно. Чтобы шов получился ровным и качественным по всей протяжённости, работать следует на ровной поверхности, лучше всего - с использованием дуговой электросварки.

Сборка и окраска кузова

Борты прицепа обрамляют профилем 25−30 мм. Из листового метали собирают обшивку, которую затем крепят к профтрубе резьбовыми соединениями. Металл для кузова должен быть без следов ржавчины. Если есть коррозия, её удаляют механическим способом, а потом покрывают поверхность грунтующим преобразователем ржавчины. Примеряют кузов к раме. Если все размеры совпадают, выполняют тестовую сборку. Затем разбирают, отставляют кузов в сторону, а раму покрывают масляной краской. Нужно, чтобы нигде не осталось непрокрашенных элементов.

Полезный совет: если есть возможность, лучше использовать краситель на полимерной основе. Пренебрегать грунтовкой не следует и в этом случае, потому что на обработанной поверхности лучше адгезия. Порошковые красители более устойчивы к истиранию, а поверхности, покрытые обычными масляными составами, нужно обновлять в начале и в конце сезона.

Настил кузова тоже покрывают краской, после чего его устанавливают на своё место. Фиксируют места соединений крепежом, затем окрашивают выступающие части болтов, чтобы в этих местах не появлялась коррозия. Если высохшая краска кое-где отстала при монтаже, эти участки подкрашивают. Из самой толстой трубы делают дышло.

Рулевой механизм

Поскольку конструкция предусматривает откидывающуюся тележку, снизу посередине делают специальные оси. Чтобы откидной механизм не заклинивало при подъёме, необходимо соблюдать соосность. Втулки-усилители крепятся с использованием пластины толщиной 5−6 мм. Такие же детали приваривают к сцепному устройству (дышлу), выполняющему функцию базовой рамы.

Сборка шарнирного соединения своими руками требует повышенной точности. За основу берётся круг из нержавеющей стали диаметром 5 см. Шпильки тоже вытачиваются из стали, только закалённой. Поскольку интенсивность перемещения шарнира будет невысокой, можно обойтись без подшипников, главное - регулярно смазывать механизм.

Рулевую конструкцию закрепляют на сцепном устройстве. Горизонтальный шарнир делается съёмным, втулку от него прикручивают болтами к дышлу. Рулевой шарнир располагается вертикально на прицепном пальце.

Когда всё готово, выполняют пробную погрузку и проверяют, нет ли проблем при ходе, во время поворотов, при запуске, останове и т. д. Если техника с прицепом работает нормально во всех режимах, конструкция готова к эксплуатации. Если позволяет мощность мотоблока, на телегу можно грузить от 300 до 700 кг.

Прицеп, сделанный своими руками, обходится в несколько раз дешевле заводского , а служить он будет не один десяток лет. Главное - использовать качественные материалы, соблюдать размеры и аккуратно произвести сборку.

Мотоблок в хозяйстве – довольно полезная штука. Он становится еще большим помощником, если оснащен прицепом, в котором можно перевозить различные вещи, инструмент и материалы. Некоторые модели мотоблоков, представленные на рынке, не соответствуют требованиям покупателя. Приобретая такого мощного помощника, их владельцы заранее планируют приступить к изготовлению дополнительного прицепного устройства к мотоблоку самостоятельно.

Такое навесное оборудование в значительной степени экономит расходы, нежели покупать готовое изделие. Так, как же сделать прицеп к мотоблоку своими руками?

Прицеп можно сделать своими руками

Сборка

Процесс сборки конструкции несложен, и выполнить его можно вполне самостоятельно, имея под рукой инструмент и материалы, необходимые для работы, а также небольшие знания в слесарном мастерстве. Работы осуществляются в следующем порядке:

1. Создание рабочей документации (проекта) со схемами монтажа прицепного оборудования для мотоблока.
2. Подбор материала для изготовления рамы и других приспособлений будущей конструкции.
3. Выбор рабочего места, на котором будет производиться сборка прицепа.
4. Выполнение предварительной разметки монтажных элементов и узлов прицепного механизма.
5. Выкладывание готовых деталей и совмещение углов.
6. Соединение элементов навесного устройства.

В этом видео вы узнаете, как сделать прицеп самостоятельно:

Необходимые инструменты и материалы

Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:

• аппарат для проведения сварочных работ;
• болгарку для обрезки материала с комплектом отрезных кругов;
• рулетку и линейку, транспортир и угольник;
• средства разметки (мел, чернила, маркер);
• ударный инструмент (молоток), зубило и плоскогубцы;
• тиса для крепления деталей, струбцины и зажимы;
• электродрель с набором сверл различного диаметра для работы по металлу;
• оборудование для установки заклепок в корпусе прицепа.

Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».

Не забываем про соответствующий инструмент для прицепа

Рама

Ее выполняют из квадратной трубы, которая режется на отдельные участки. Отрезки трубы свариваются между собой, образуя каркас с поперечинами. Каждый угол тщательно вымеряется. После того как каркас готов, его еще раз проваривают по периметру. Готовое изделие грунтуют и окрашивают лакокрасочным материалом.

Прицеп не должен перегружаться, иначе быстро придет в негодность. От качества рамочного элемента зависит срок эксплуатации всей конструкции. Поэтому перед началом работ следует определить, какую максимальную нагрузку будет нести прицепное устройство и для каких целей будет использоваться.

Существуют основные три модели прицепов:

1. Легкий. Рассчитан на груз не более 70 кг. Обычно это облегченная тележка с одной осью, на которую устанавливается сидение для водителя. К оси приваривается прицеп для перевозки грузов.
2. Универсальный. В нем можно транспортировать небольшие грузы уже до 120 кг по пересеченной местности. Для большей прочности в качестве материала для изготовления рамы применяется двутавр.
3. Тяжелый. В данных экземплярах используется металлопрофиль и элементы автомобильной ходовой на резиновом ходу. Тяжелые варианты прицепа более надежны и долговечны, хотя и немного дороже остальных конструкций.

Некоторые умельцы изготавливают самосвальный прицеп для мотоблока. В работе он напоминает кузов грузового самосвала, но чтобы сделать такую конструкцию своими руками, нужно четко придерживаться всех размеров чертежа. Для прицепа типовых размеров не существует, главное, чтобы он не был слишком широк и удобно осуществлял маневры, двигаясь за мотоблоком.

Ходовая часть

Сама конструкция прицепной части мотоблока не представляет особой сложности, а вот ходовая часть – это совсем другое дело. В основе лежит балка, на концах которой размещаются ступицы. Швеллер сваривают между собой так, чтобы получился квадрат. Сварочный шов выполняется сплошным для прочности конструкции. На нижнюю часть квадрата (балки) приваривают ступицы, надевают колеса для прицепа к мотоблоку и проверяют их параллельность. Если условие выполнено, значит, конструкция сварена правильно.

Балку и раму прицепа соединяют при помощи рессор, установленных в специальные кронштейны на раме, заранее предусмотренные в схеме. Вся конструкция прицепной части в сборе проверяется на устойчивость, она не должна опрокидываться.

Совет. Чтобы транспорт прослужил долго и не ломался, следует периодически выполнять его техническое обслуживание, которое заключается в ежедневной чистке после работы и смазке соединений.

Не забываем про ходовую часть прицепа

Обшивка каркаса кузова

На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов. Элементы кузова представляют собой рамную конструкцию, которая составляется из металлических уголков. Они привариваются встык к друг к другу, и швы зачищаются.

Этапы сборки бортов:

• подготавливаются рамы каждого борта по отдельности;
• берут лист оцинкованного полотна и переносят размеры бортов на него;
• борт вырезается по размеру.

На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового металлического листа, и прихватывается сваркой по всему периметру. Расстояние между точками приварки составляет примерно 4-6 сантиметров. Процедуру установки начинают с переднего борта, затем – боковые, намертво связывая их с передним. Задний борт закрепляется в петли, установленные на раме прицепа.

Тормоза

Для того чтобы прицеп случайно не покатился на уклоне и прочно стоял на дороге, для него предусматривают простейшую тормозную систему. Как сделать тормоза на прицеп к мотоблоку? Лучше всего использовать стояночную конструкцию от автомобиля или мотоцикла и закрепить механизм возле водительского места при помощи болтов.

Как и в любом транспортном средстве, тормозная система является одним из факторов безопасности дорожного движения. Самостоятельно можно сделать тормоза, применив трос, тягу и барабан:

1. На ступице одного из колес закрепляется барабан.
2. Берут тормозной диск и приваривают к нему небольшой отрезок трубы.
3. Надевают механизм на ось.
4. Закрепляют тормозные колодки с тросом на ось, трос протягивают к рычагу возле сидения водителя.

На два колеса тормоза обычно не устанавливают. Хватает и одного стояночного тормоза для прицепа к мотоблоку.

Прочие детали

Кроме основного сидения водителя, устанавливают простую откидную лавку, которая крепится на переднем бортике кузова и опирается на боковые. Некоторые прицепы для мотоблока дополнительно оснащают запасным колесом. Его можно расположить на боковом борту или снизу прицепа на металлическое дно при помощи специальных креплений.

Возле сидения водителя для удобства хранения мелкого инструмента, который может понадобиться в дороге и при ремонтах, закрепляют небольшие самодельные металлические ящики или специальные сумки.

Сцепка

Дышло представляет собой систему сваренных труб, которые присоединяются к лонжеронам прицепа. В месте схода труб спереди устанавливается сцепное устройство. Соединение должно быть несложным, прочным и обеспечивать легкий поворот прицепной тележки за мотоблоком. Зачастую для такой сцепки используют стандартный механизм заводских автоприцепов к фаркопам автомашин.

Чтобы выполнить сцепку прицепа мотоблока своими руками, нужно:

1. В месте сочленения труб дышла приваривается отрезок сороковой трубы длиной 10 сантиметров.
2. Внутрь трубы устанавливают два подшипника.
3. На трубу со стороны прицепной тележки устанавливается шайба, в которую будет впоследствии вставлена ось прицепного устройства с нарезанной резьбой.
4. Сцепка изготавливается из куска квадратной трубы. Через две противоположные поверхности просверливают сквозное отверстие диаметром, соответствующим фиксирующему пальцу.
5. Квадратную трубу можно дополнительно усилить листом металла, края трубы загибаются.

Такая система надежно обеспечивает устойчивость конструкции и простоту управления. При помощи сцепки тележку мотоблока можно приспособить в качестве легкового автомобильного прицепа.

Нужны ли права на мотоблок с прицепом

Существует множество подсобных работ, в которых применяются мотоблоки. И на сегодняшний день нигде в официальных документах не прописано, что управление мотоблоками требует наличие прав. По законодательству мотоблоки не относятся к транспортным средствам, которые наравне с другими категориями участвуют в дорожном движении. Поэтому можно смело выезжать на поля и проселочные дороги, которые не контролируются ГАИ.

При передвижении по дорогам общего пользования необходимо учитывать, что данный транспорт не имеет права двигаться по ним. Это четко должно прописываться в техпаспорте на мотоблок. Однако, существуют моменты, когда приходится пересекать такие автодорожные участки. Если попасть на контрольную машину автоинспекции, то можно получить довольно неприятные последствия. Инспектор может проверять любую технику, находящуюся на дороге общественного пользования, и в праве выписать штраф за такую езду, ведь мотоблок относится к технике, пусть даже для обработки земли.

Также водитель мотоблока должен знать правила дорожного движения, даже при отсутствии прав на вождение. Поэтому автоинспектор в праве потребовать хотя бы одну открытую категорию на пользование транспортным средством, чтобы удостовериться в знании основ дорожного движения, но это касается только дорог общего пользования.

Получается, что прав на мотоблок и не надо, в то же время нужен документ, который подтвердит знание правил поведения и движения на дороге.

Совет. Чтобы не возникало никаких проблем с автоинспектором, владелец мотоблока обязательно должен знать правила дорожного движения, иметь как минимум открытую категорию А и не забывать удостоверение при необходимости выезда на дорогу.

Водителям самодельных мотоблоков с прицепов вовсе не рекомендуется выезжать на дороги, чтобы не попасться на глаза ГАИ. В противном случае, это грозит большим штрафом.

Сконструировать прицеп для мотоблока своими руками по чертежам и размерам не представляет большой сложности. Главное, иметь желание и уметь обращаться с инструментом. На нашем сайте можно выбрать схему и просмотреть фото, сделанные владельцами прицепов. Имея в хозяйстве такого помощника, работу можно выполнить в несколько раз быстрее и получить от этого огромное удовольствие.

С покупкой мотоблока появилась потребность в грузовом прицепе к нему, для вывоза мусора, подвоза дров, стройматериалов и других хозяйственных нужд. Посмотрев на тележки заводского изготовления в магазине и послушав отзывы владельцев, понял что за приличную цену производители предлагают мягко говоря, продукцию весьма низкого качества. Основные жалобы были на хлипкость всей конструкции, слабое, часто ломающееся прицепное устройство и довольно слабые тормоза и колеса. Были нарекания и на отслоившуюся краску и ржавчину уже после первого года эксплуатации. Решено было делать прицеп самому, для мотоблока Салют 100.

Колеса – выбираем подходящие

Первым делом надо было выбрать колеса для прицепа. Сначала хотел использовать заднюю балку в сборе с колесами от ВАЗ 2109 , но оценив ее немалый вес и габариты будущего прицепа, передумал. Для моего Салюта 100 такой прицеп был бы тяжеловат. В магазинах ничего кроме колес для садовых тачек не было в продаже. Единственные подходящие по размеру колеса, которые могли бы без труда выдержать нагрузку, оказались колеса от малютки « Оки» ВАЗ-2111.

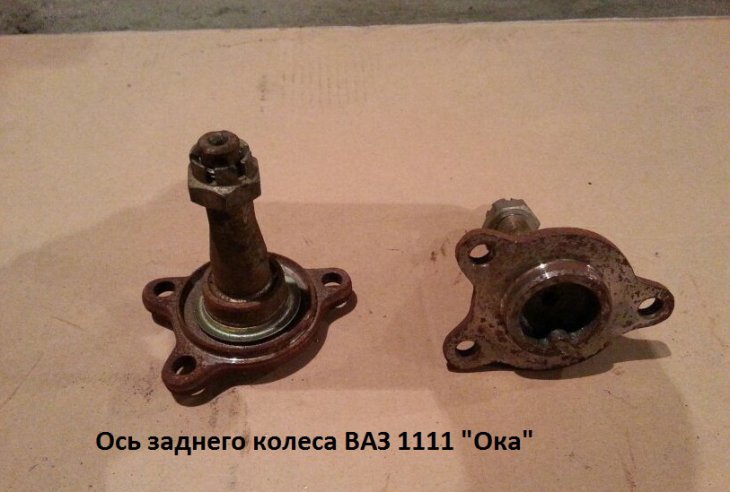

Для начала приобрел два б/у колеса с неплохой еще летней резиной. В качестве тормозов решено было использовать задние тормозные механизмы от «Оки» в сборе, которые я приобрел вместе с задними осями и тормозными барабанами, тоже бывшими в употреблении. Два тросика ручного тормоза, тоже от «Оки» купил новые, в автомобильном магазине.

Кузов и каркас

Кузов и все остальные элементы конструкции сделаны из профильных труб, которые приобретены на ближайшем строительном рынке. Сначала изготовил два боковых борта кузова из трубы сечением 20х30 мм и толщиной стенки 2мм.

Чертеж бокового и заднего борта прицепа

Две трубы длиной 120см и две трубы длиной 31 см. Обрезал концы труб болгаркой, как показано на схеме выше, под 45 градусов, и расположив их на листе мебельного ДСП сделал прихватки сваркой (электродом тройкой) в нескольких местах. Прямоугольность соединения проверял обычным строительным угольником. Получившиеся заготовки, проверив их прямолинейность, проварил окончательно, и чтобы их не повело в процессе сварки, прижал их струбцинами.

Сварочные швы отшлифовал той же болгаркой. Для удобства использовал УШМ с диском диаметром 125мм.

Затем из такой же трубы (20х30мм) нарезал пять заготовок длиной ровно 1метр. Это заготовки днища и переднего борта тележки. Вварил их между двумя боковыми бортами, сначала тоже слегка прихватив сваркой, прижав струбцинами к листу ДСП. Прямые углы тоже контролировал при этом тем же строительным угольником. Две центральные трубы, обозначенные на рисунке красными стрелками под номерами 3 и 4 расположил не вертикально как остальные,а горизонтально и сделал распорки (1 и 2) выровнял их по нижней плоскости днища. На боковые и передний борта тоже сделал распорки из таких же труб.

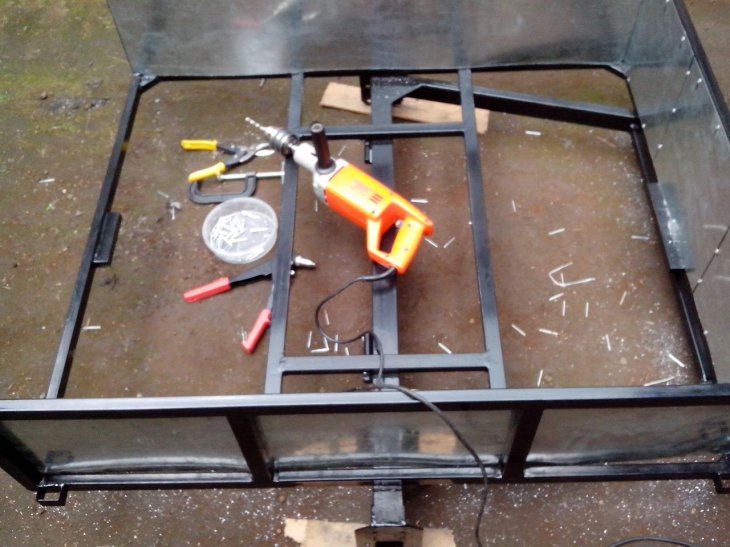

Для крепления днища, вварил по углам кузова и по центру обрезки труб, их видно на фото. Задний борт сделал аналогично боковым бортам из таких же труб 20х30мм, только размеры его снял по месту, получилось 990х270мм.

Задний борт прицепа крепится на обыкновенных дверных петлях и закрывается на шпингалеты, для безопасности к нему приклеены светоотражающие наклейки, которые хорошо видно ночью. Для удобства, борт сделан съемным, позволяя быстро выгрузить перевозимый груз.

На боковых и переднем борту приварил обрезки трубы 25х40мм для стоек дополнительных деревянных бортов (см. фото ниже).

Длину кузова не стал делать больше, так как при его поднятии угол будет слишком маленьким, и содержимое не будет вываливаться из него. Каркас кузова готов, переходим к раме прицепа.

Рама

Балку изготовил из проф. трубы 50х50мм длиной 1180мм, приварив куски такой же трубы длиной 155мм под 45 градусов, как показано на рисунке. Затем два куска уголка на 32 мм приварил с боков, параллельно плоскости срезанных труб. На эти уголки и крепятся оси прицепа при помощи болтов.

Такая конструкция обусловлена тем, что токарные работы для меня не доступны. При наличии токарного станка можно значительно упростить конструкцию, выточив необходимые заготовки для крепления осей и просто приварив их к балке прицепа.

Далее изготовил дышло прицепа. Для него нужны две профильные трубы 25х50мм и длиной 1,85 метра каждая. Приварил эти трубы к балке, получилась треугольная конструкция, для усиления которой по углам рядом с балкой вварил косынки из металла толщиной 4мм, а впереди под прицепное устройство приварил пластину толщиной 8мм. Для того, чтобы прицеп стал самосвальным, к балке и распоркам днища (на фото они показаны стрелками 1 и 2) приварил дверные шарниры капелька, купленные в магазине.

Фиксируется кузов обычной дверной защелкой, приваренной к распорке между трубами дышла (см.фото ниже).

Защелка вставлена в обрезок трубы и приварена, поэтому держится довольно прочно. Открывается она рычажком на инструментальном ящике, соединенным с защелкой обыкновенной проволокой.

Сиденье – ящик для инструментов

Все металлические детали покрашены черной грунт - эмалью по ржавчине, а кузов и инструментальный ящик обшиты кровельным оцинкованным железом, которое посажено на обычные вытяжные заклепки. Каркас инструментального ящика сварен из уголка 20 мм и имеет размеры: Д 70 х Ш 34 х В 30см. Сиденье изготовлено из куска ДСП и поролона, обшитого дермантином. Сбоку врезан замок (см.фото).

Размеры этого ящика выбраны не случайно, потому как есть необходимость перевозки бензопилы, топора и канистры с бензином. И как оказалось в дальнейшем длинное сиденье удобнее при поворотах. Днище прицепа сделал из двух обрезков водостойкой OSB толщиной 12мм. Впоследствии сверху прикручу лист кровельной оцинковки.

Тормозная система

Тормозная система штатная от «Оки». Использован привод стояночного тормоза. Тормозная педаль сварена из металла 6мм. Закреплена она на подставке для ног (30х60см), эта пластина найдена на свалке. Под ней приварены два уголка на 32мм и длиной 37см. Впереди к ним крепится педаль, а сзади пластина с двумя отверстиями для тросов тормоза. Концы тросов прикручены при помощи специальных зажимов к Т образной пластине, от которой идет тяга к педали тормоза. Ничего сложного в конструкции тормозов нет, думаю, всё будет понятно из фотографий.

Сцепка

В качестве сцепки устройства мною был изготовлен и использован прицепной узел (ПИР) к МБ от Юрия Рыбальченко. За что ему огромное спасибо! Его устройство можно легко найти в интернете, набрав в поисковике выделенную фразу. Чтобы при буксировке прицепа не разбивало прицепное устройство мотоблока я сделал промежуточную скобу, скрутив ее болтами с готовой (на фото красного цвета) скобой от сцепки под навесное оборудование.

Так же пришлось изготовить самодельный прицепной палец из подходящего металлического прутка.

Подводя итог, могу сказать, что конструкция прицепа получилась довольно прочная и удобная. Эксплуатируя почти три месяца, я не выявил каких либо недостатков. Не уступая ни в чем прицепам заводского изготовления, по цене он обошелся почти в три раза дешевле, поскольку, покупал запчасти бывшие в употреблении. Времени на постройку и поиск запчастей ушло около двух недель. Ну а поскольку это мой первый опыт сварщика, то прошу строго не судить. Буду рад, если моя конструкция окажется кому то полезной.

- Выражаем благодарность пользователю за содержательный и полезный материал.
