Соблюдение температурного режима является очень важным технологическим условием не только на производстве, но и в повседневной жизни. Имея столь большое значение, этот параметр должен чем-то регулироваться и контролироваться. Производят огромное количество таких приборов, имеющих множество особенностей и параметров. Но сделать терморегулятор своими руками порой куда выгоднее, нежели покупать готовый заводской аналог.

Создайте терморегулятор своими руками

Общее понятие о температурных регуляторах

Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место. Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора. Где угодно может найти своё место подобная система.

В данном видео узнаем что из себя представляет регулятор температуры:

В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:

1. Датчик температуры, выполняющий замер и фиксацию, а также передачу к регулятору полученной информации. Происходит это за счёт преобразования тепловой энергии в электрические сигналы, распознаваемые прибором. В роли датчика может выступать термометр сопротивления или термопара, которые в своей конструкции имеют металл, реагирующий на изменение температуры и под её воздействием меняющий своё сопротивление.
2. Аналитический блок – это и есть сам регулятор. Он принимает электронные сигналы и реагирует в зависимости от своих функций, после чего передаёт сигнал на исполнительное устройство.
3. Исполнительный механизм – некое механическое или электронное устройство, которое при получении сигнала с блока ведёт себя определённым образом. К примеру, при достижении заданной температуры клапан перекроет подачу теплоносителя. И напротив, как только показания станут ниже заданных, аналитический блок даст команду на открытие клапана.

Это три основные части системы поддержания заданных температурных параметров. Хотя, помимо них, в схеме могут участвовать и другие части наподобие промежуточного реле. Но они исполняют лишь дополнительную функцию.

Принцип работы

Принцип, по которому работают все регуляторы, – это снятие физической величины (температуры), передача данных на схему блока управления, решающего, что нужно сделать в конкретном случае.

Если делать термореле, то наиболее простой вариант будет иметь механическую схему управления. Здесь с помощью резистора устанавливается определённый порог, при достижении которого будет дан сигнал на исполнительный механизм.

Чтобы получить дополнительную функциональность и возможность работы с более широким диапазоном температур, придётся встраивать контроллер. Это же поможет увеличить срок эксплуатации прибора.

На данном видео вы можете посмотреть как самостоятельно изготовить терморегулятор для электрического отопления:

Самодельный регулятор температуры

Схем для того, чтобы сделать терморегулятор самому, в действительности очень много. Всё зависит от сферы, в которой будет применяться такое изделие. Конечно, создать нечто слишком сложное и многофункциональное крайне трудно. А вот термостат, который сможет использоваться для обогревания аквариума или сушки овощей на зиму, вполне можно создать, имея минимум знаний.

Простейшая схема

Самая простая схема термореле своими руками имеет безтрансформаторный блок питания, который состоит из диодного моста с параллельно подключённым стабилитроном, стабилизирующим напряжение в пределах 14 вольт, и гасящего конденсатора. Сюда же можно при желании добавить и стабилизатор на 12 вольт.

Создание терморегулятора не требует особых усилий и денежных вложений

В основе всей схемы будет использован стабилитрон TL431, который управляется делителем, состоящим из резистора на 47 кОм, сопротивления на 10 кОм и терморезистора, выполняющего роль датчика температуры, на 10 кОм. Его сопротивление понижается с повышением температуры. Резистор и сопротивление лучше подбирать, чтобы добиться наилучшей точности срабатывания.

Сам же процесс выглядит следующим образом: когда на контакте управления микросхемой образуется напряжение больше 2,5 вольт, то она произведёт открытие, что включит реле, подавая нагрузку на исполнительный механизм.

Как изготовить терморегулятор для инкубатора своими руками, вы можете увидеть на представленном видео:

И напротив, когда напряжение станет ниже, то микросхема закроется и реле отключится.

Чтобы избежать дребезжания контактов реле, необходимо его выбирать с минимальным током удержания. И параллельно вводам нужно припаять конденсатор 470×25 В.

При использовании терморезистора NTC и микросхемы, уже бывавших в деле, предварительно стоит проверить их работоспособность и точность.

Таким образом, получается простейший прибор , регулирующий температуру. Но при правильно подобранных составляющих он превосходно работает в широком спектре применения.

Прибор для помещения

Такие терморегуляторы с датчиком температуры воздуха своими руками оптимально подходят для поддержания заданных параметров микроклимата в помещениях и ёмкостях. Он полностью способен автоматизировать процесс и управлять любым излучателем тепла начиная с горячей воды и заканчивая тэнами. При этом термовыключатель имеет отличные эксплуатационные данные. А датчик может быть как встроенным, так и выносным.

Здесь в качестве термодатчика выступает терморезистор, обозначенный на схеме R1. В делитель напряжения входят R1, R2, R3 и R6, сигнал с которого поступает на четвёртый контакт микросхемы операционного усилителя. На пятый контакт DA1 подаётся сигнал с делителя R3, R4, R7 и R8.

Сопротивления резисторов необходимо подбирать таким образом, чтобы при минимально низкой температуре замеряемой среды, когда сопротивление терморезистора максимальное, компаратор положительно насыщался.

Напряжение на выходе компаратора составляет 11,5 вольт. В это время транзистор VT1 находится в открытом положении, а реле K1 включает исполнительный или промежуточный механизм, в результате чего начинается нагрев. Температура окружающей среды в результате этого повышается, что понижает сопротивление датчика. На входе 4 микросхемы начинает повышаться напряжение и в результате превосходит напряжение на контакте 5. Вследствие этого компаратор входит в фазу отрицательного насыщения. На десятом выходе микросхемы напряжение становится приблизительно 0,7 Вольт, что является логическим нулём. В результате транзистор VT1 закрывается, а реле отключается и выключает исполнительный механизм.

На микросхеме LM 311

Такой термоконтроллер своими руками предназначен для работы с тэнами и способен поддерживать заданные параметры температуры в пределах 20-100 градусов. Это наиболее безопасный и надёжный вариант, так как в его работе применяется гальваническая развязка термодатчика и регулирующих цепей, а это полностью исключает возможность поражения электротоком.

Как и большинство подобных схем, в её основу берется мост постоянного тока, в одно плечо которого подключают компаратор, а в другое – термодатчик. Компаратор следит за рассогласованием цепи и реагирует на состояние моста, когда тот переходит точку баланса. Одновременно он же старается уравновесить мост с помощью терморезистора, изменяя его температуру. А термостабилизация может возникнуть лишь при определённом значении.

Резистором R6 задают точку, при которой должен образоваться баланс. И в зависимости от температуры среды терморезистор R8 может в этот баланс входить, что и позволяет регулировать температуру.

На видео вы можете увидеть разбор простой схемы терморегулятора:

Если заданная R6 температура ниже необходимой, то на R8 сопротивление слишком большое, что понижает ток на компараторе. Это вызовет протекание тока и открывание семистора VS1 , который включит нагревательный элемент. Об этом будет сигнализировать светодиод.

По мере того как температура будет повышаться, сопротивление R8 станет снижаться. Мост будет стремиться к точке баланса. На компараторе потенциал инверсного входа плавно снижается, а на прямом – повышается. В какой-то момент ситуация меняется, и процесс происходит в обратную сторону. Таким образом, термоконтроллер своими руками будет включать или выключать исполнительный механизм в зависимости от сопротивления R8.

Если в наличии нет LM311, то её можно заменить отечественной микросхемой КР554СА301. Получается простой терморегулятор своими руками с минимальными затратами, высокой точностью и надёжностью работы.

Необходимые материалы и инструменты

Сама по себе сборка любой схемы электрорегулятора температуры не занимает много времени и сил. Но чтобы сделать термостат, необходимы минимальные знания в электронике, набор деталей согласно схеме и инструмент:

1. Импульсный паяльник. Можно использовать и обычный, но с тонким жалом.
2. Припой и флюс.
3. Печатная плата.
4. Кислота, чтобы вытравить дорожки.

Достоинства и недостатки

Даже простой терморегулятор своими руками имеет массу достоинств и положительных моментов. Говорить же о заводских многофункциональных устройствах и вовсе не приходится.

Регуляторы температуры позволяют:

1. Поддерживать комфортную температуру.
2. Экономить энергоресурсы.
3. Не привлекать к процессу человека.
4. Соблюдать технологический процесс, повышая качество.

Из недостатков можно назвать высокую стоимость заводских моделей. Конечно, самодельных приборов это не касается. А вот производственные, которые требуются при работе с жидкими, газообразными, щелочными и другими подобными средами, имеют высокую стоимость. Особенно если прибор должен иметь множество функций и возможностей.

Среди разнообразных полезных штуковин, способных добавить комфорта в нашу жизнь, много таких, которые легко можно сделать самостоятельно.

В эту категорию входит и термостат, также называемый терморегулятором, – прибор, включающий и отключающий нагревательное или холодильное оборудование в соответствии с температурой среды, в которой он установлен.

Такое устройство может, к примеру, во время сильных холодов включать обогреватель в подвале, где хранятся овощи. Из нашей статьи вы узнаете о том, как можно сделать терморегулятор своими руками (для котла отопления, холодильника и других систем) и какие детали подходят для этого лучше всего.

Устройство термостата особой сложностью не отличается, поэтому многие начинающие радиолюбители оттачивают на изготовлении этого прибора свое мастерство. Схемы предлагаются самые разные, но наибольшее распространение получил вариант с применением особой микросхемы, называемой компаратором.

У этого элемента есть два входа и один выход. На один вход подается некое эталонное напряжение, которое соответствует требуемой температуре, а на второй – напряжение от термодатчика.

Схема терморегулятора для теплых полов

Компаратор сравнивает поступающие данные и при определенном их соотношении генерирует на выходе сигнал, открывающий транзистор или включающий реле. При этом подается ток на нагреватель или холодильный агрегат.

Детали устройства регулятора температуры своими руками

В роли датчика температуры обычно выступает терморезистор – элемент, электрическое сопротивление которого меняется в зависимости от температуры. Используют и полупроводниковые элементы – транзисторы и диоды, на характеристики которых температура также оказывает влияние: при нагреве увеличивается ток коллектора (у транзисторов), при этом наблюдается смещение рабочей точки и транзистор перестает работать, не реагируя на входной сигнал.

Но у таких сенсоров есть существенный недостаток: их довольно сложно откалибровать, то есть «привязать» к определенным значениям температуры, из-за чего точность самодельного терморегулятора оставляет желать лучшего.

Между тем промышленность давно освоила выпуск недорогих термодатчиков, калибровка которых осуществляется в процессе изготовления.

К таковым относится прибор марки LM335 от компании National Semiconductor, которым мы и рекомендуем воспользоваться. Стоимость этого аналогового термодатчика составляет всего 1 доллар.

«Тройка» на первой позиции цифрового ряда в маркировке означает, что прибор ориентирован на применение в бытовой технике. Модификации LM235 и LM135 предназначены для использования, соответственно, в промышленности и в военной сфере.

Имея в своем составе 16 транзисторов, этот датчик работает как стабилитрон. При этом его напряжение стабилизации зависит от температуры.

Зависимость следующая: на каждый градус по абсолютной шкале (по Кельвину) приходится 0,01 В напряжения, то есть при нуле по Цельсию (273 по Кельвину) напряжение стабилизации на выходе составит 2,73 В. Производитель калибрует датчик по температуре в 25С (298К). Рабочий диапазон лежит в пределах от -40 до +100 градусов Цельсия.

Таким образом, собирая терморегулятор на базе LM335, пользователь избавляется от необходимости подбирать методом проб и ошибок эталонное напряжение, при котором прибор обеспечит требуемую температуру.

V = (273 + T) x 0.01,

Где Т – интересующая пользователя температура по шкале Цельсия.

Помимо термодатчика нам понадобится компаратор (подойдет марки LM311 от того же производителя), потенциометр для формирования эталонного напряжения (настройка требуемой температуры), выходное устройство для подключения нагрузки (реле), индикаторы и блок питания.

Терморегулятор – неотъемлемая часть автономного отопления. поможет поддерживать температуру в доме на комфортном уровне.

Принцип действия терморегулятора для инфракрасного обогревателя разберем .

Стоит ли устанавливать термостат для радиатора отопления? В этой статье рассмотрим назначение прибора и виды и особенности монтажа.

Электропитание терморегулятора

Температурный датчик LM335 подключается последовательно с резистором R1. Так вот, сопротивление этого резистора и напряжение питания должны быть подобраны таким образом, чтобы величина протекающего через термодатчик тока находилась в пределах от 0,45 до 5 мА.

Превышать максимальное значение этого диапазона не следует, так как характеристики сенсора будут искажаться из-за перегрева.

Запитать терморегулятор можно от стандартного блока питания на 12 В либо от изготовленного собственными силами трансформатора.

Включение нагрузки

В качестве исполнительного устройства, подающего питание на нагреватель, можно применить автомобильное реле. Оно рассчитано на напряжение в 12 В, при этом через катушку должен протекать ток в 100 мА.

Напомним, что ток в цепи термодатчика не превышает 5 мА, поэтому для подключения реле нужно применить транзистор с большей мощностью, например, КТ814.

Можно применить реле с меньшим током включения, такое как SRA-12VDC-L или SRD-12VDC-SL-C – тогда транзистор не понадобится.

Как сделать терморегулятор своими руками: пошаговая инструкция

Рассмотрим, как изготавливаются терморегуляторы (термореле) с датчиком температуры воздуха своими руками на 12 В. Сборка прибора осуществляется в такой последовательности:

1. Прежде всего, нужно подготовить корпус. Подойдет отслуживший свое счетчик, например, «Гранит-1».
2. Схему можно собрать на плате от того же счетчика. К прямому входу компаратора (помечен знаком «+») подключается потенциометр, позволяющий задавать температуру. К инверсному входу (знак «-») – термодатчик LM335. Если напряжение на прямом входе окажется более высоким, чем на инверсном, на выходе компаратора установится высокий уровень (единица) и транзистор подаст питание на реле, а оно – на нагреватель. Как только напряжение на инверсном входе окажется большим, чем на прямом, уровень на выходе компаратора станет низким (ноль) и реле отключится.
3. Чтобы обеспечить перепад температур, то есть срабатывание терморегулятора, к примеру, при 23-х градусах, а отключение – при 25-ти, необходимо при помощи резистора создать отрицательную обратную связь между выходом и прямым входом компаратора.
4. Трансформатор для питания терморегулятора можно изготовить из катушки от старого электросчетчика индукционного типа. На ней имеется место для вторичной обмотки. Чтобы получить напряжение в 12 В, необходимо намотать 540 витков. Их удастся уместить, если использовать провод диаметром 0,4 мм.

Простой самодельный термостат

Для включения нагревателя удобно использовать клеммник счетчика.

Каким должен быть нагреватель?

Мощность нагревателя зависит от того, какой ток могут выдержать контакты используемого реле. Если это значение составляет, к примеру, 30 А (на такой ток рассчитано автомобильное реле), то обогреватель может иметь мощность до 30 х 220 = 6,6 кВт. Только необходимо сначала убедиться, что проводка и автомат в щитке способны выдержать такую нагрузку.

Монтаж

Рассмотрим, как правильно должен быть установлен прибор.

Терморегулятор следует устанавливать в нижней части помещения, где скапливается холодный воздух.

При этом важно предотвратить воздействие тепловых помех, которые могут сбить прибор с толку.

Так, например, не стоит размещать терморегулятор на сквозняке или вблизи электрооборудования, излучающего тепло.

Настройка терморегулятора

Как уже говорилось, терморегулятор на базе датчика LM335 в настройке не нуждается. Достаточно знать напряжение, подаваемое потенциометром на прямой вход компаратора.

Измерить его можно при помощи вольтметра. Необходимое значение напряжения определяется по приведенной выше формуле.

Если нужно, к примеру, чтобы прибор срабатывал при температуре в 20 градусов, оно должно составлять 2,93 В.

Если в качестве термодатчика применяется какой-либо иной элемент, эталонное напряжение придется проверять опытным путем. Для этого необходимо воспользоваться цифровым термометром, например, ТМ-902С. Для точности настройки датчики термометра и терморегулятора можно соединить посредством изоленты, после чего их помещают в среду с различной температурой.

Терморегулятор из подручных материалов

Ручку потенциометра нужно плавно вращать, пока терморегулятор не сработает. В этот момент следует посмотреть на шкалу цифрового термометра и отображаемую на ней температуру нанести на шкалу терморегулятора. Можно определить крайние точки, например, для температуры в 8 и 40 градусов, а промежуточные значения отметить, разделив диапазон на равные части.

Если цифрового термометра под рукой не оказалось, крайние точки можно определять по воде с плавающим в ней льдом (0 градусов) или по кипящей воде (100 градусов).

Видео на тему

Терморегуляторы повсеместно применяются в различных целях: в автомобилях, отопительных системах различного типа, холодильных камерах и печах. Их работа заключается в отключении или включении приборов после достижения определённой температуры. Простой механический терморегулятор своими руками сделать нетрудно. Современные конструкции имеют более сложную схему, но при некотором опыте можно сделать аналоги и таких стройств.

Показать всё

Механический терморегулятор

На сегодня самые новые модели терморегуляторов управляются с помощью сенсорных кнопок, более старые модели - механическими. Большинство этих устройств имеют цифровую панель, где отображается температура теплоносителя в реальном времени, а также необходимый максимальный градус.

Производство таких устройств не обходится без их программирования, поэтому их цена очень высокая. Они позволяют настроить температурный режим по разным параметрам, к примеру, по часам или дням недели. Температура при этом будет меняться автоматически.

Если говорить о терморегуляторах для промышленных стальных печей, то сделать их самостоятельно будет сложно, так как они имеют сложную конструкцию и требуют внимания не одного специалиста. Такие в основном изготавливаются на заводах. Но сделать простой регулятор температуры своими руками для автономной отопительной системы, инкубаторов и т. п. - это несложная задача. Главное, придерживаться всех чертежей и рекомендаций по производству.

Для того чтобы понять, как работает терморегулятор, можно разобрать простую механическую конструкцию. Она работает по принципу открывания и закрывания дверки (заслонки) котла, чем уменьшает или увеличивает доступ воздуха к камере сгорания. Реагирует датчик, конечно же, на температуру.

Для производства такого устройства понадобятся следующие комплектующие :

• пружина для возврата;
• два рычага;
• две алюминиевые трубки;
• регулировочный узел (имеет вид кран-буксы);
• цепочка, которая соединяет две части (термостат и дверку).

Все комплектующие необходимо собрать и вмонтировать на котёл.

Работает устройство благодаря свойству алюминия расширяться под воздействием температуры. В связи с этим заслонка и закрывается. Если температура уменьшается, алюминиевая труба остывает и уменьшается в размерах, поэтому заслонка приоткрывается.

Но такая схема имеет и свои существенные минусы. Проблема в том, что определить таким образом, когда сработает заслонка, трудно. Чтобы приблизительно настроить механизм, нужны точные расчёты. Невозможно определить в точности насколько будет расширяться алюминиевая труба. Поэтому в большинстве случаев сейчас предпочитают устройства с электронными датчиками.

Самодельный механический терморегулятор для шахтного котла



Простой электронный прибор

Для более точной работы автоматического регулятора температуры без электронных комплектующих не обойтись. Самые простые терморегуляторы работают по схеме на основе реле.





Основными элементами такого устройства являются :

• пороговая схема;
• индикаторное устройство;
• датчик температуры.

Схема самодельного термостата должна реагировать на повышение (понижение) температуры и включать исполнительное устройство или приостанавливать его работу. Для реализации самой простой схемы следует использовать биполярные транзисторы. Термореле сделано по типу триггера Шмидта. Терморезистор будет выполнять функцию датчика температуры. Он будет изменять сопротивление в зависимости от температуры, которая настраивается в общем блоке управления.

Но кроме терморезистора, термодатчиком могут выступать :

• термисторы;
• полупроводниковые элементы;
• термометры сопротивления;
• биметаллические реле;
• термопары.

Используя схемы и чертежи из неизвестных источников, стоит иметь в виду, что зачастую они не соответствуют приложенному описанию. В связи с этим необходимо тщательно изучить весь материал, до того как приступить к изготовлению устройства.

Перед началом работ нужно определиться с температурным диапазоном устройства, а также его мощностью. Нужно учитывать, что для холодильника будут применяться одни комплектующие, а для отопительного оборудования - другие.



Устройство из трёх комплектующих

Простой электронный термостат своими руками можно собрать для использования на вентиляторах и персональных компьютерах. Таким образом, можно понять принцип его работы. В качестве основы используется макетная плата.

Из инструментов понадобится паяльник, но если его нет или недостаточно опыта работы, то можно использовать и беспаечную плату.

Схема состоит из трёх элементов :

• силовой транзистор;
• потенциометр;
• термистор, который будет выполнять функцию датчика температуры.

Термодатчик (термистор) реагирует на повышение градусов, в связи с этим вентилятор будет включаться.

Для регулировки устройства сначала необходимо выставить данные для вентилятора в выключенном положении. После чего нужно включить компьютер и подождать когда он нагреется до определённой температуры, чтобы зафиксировать момент включения вентилятора. Настройка совершается несколько раз. Это позволит убедиться в эффективности работы.

Сегодня современные изготовители различных элементов и микросхем могут предложить большой выбор запчастей. Все они отличаются по техническим характеристикам и внешнему виду.

Терморегулятор своими руками



Регуляторы температуры для отопительных систем

При изготовлении и установке терморегулятора с датчиком температуры воздуха своими руками для отопительных систем необходимо точно откалибровать верхнюю и нижнюю черту. Это позволит избежать перегрева оборудования, что может привести к выходу из строя всей системы в лучшем случае. В худшем перегрев оборудования может привести к его взрыву и возможному летальному исходу.




Для этих целей понадобится прибор для измерения силы тока. С помощью чертежей и схем можно сделать наружное оборудование для регулировки температуры твердотопливного котла. Для работы можно использовать схему К561ЛА7. Принцип функционирования заключается в той же способности терморезистора уменьшать или увеличивать сопротивление при определённых температурных условий. Нужные показатели можно задать с помощью резистора переменного тока. Сначала напряжение подаётся на инвертор, а потом передаётся на конденсаторы, которые соединены с триггерами и контролируют их работу.

Принцип действия прост. При понижении градусов напряжение в реле возрастает. Если значение будет меньше нижних граничных показателей, вентилятор автоматически выключается.

Напаивать элементы лучше на слепыше. В качестве блока питания можно использовать устройство, которое работает в пределах 3−15 В.

Любое самодельное устройство, установленное на отопительную систему, может привести к выходу её из строя. Кроме этого, такие действия могут запрещаться службами государственного контроля. К примеру, если в доме установлен газовый котёл, то такое дополнительное оборудование может быть изъято газовой службой. В отдельных случаях даже выписываются штрафы.

Терморегулятор для ТЭН своими руками: схема и инструкция

Цифровое оборудование

Для изготовления современного прибора с точной регулировкой необходимых градусов без цифровых комплектующих не обойтись.

В качестве основной микросхемы используется PIC16F628A. С помощью такой схемы можно управлять различными устройствами электронного типа.

Принцип работы тоже не является очень сложным. К трёхзарядному индикатору с общим катодом подаются значения заданной (необходимой) температуры и существующей на данный момент.

Чтобы задать нужную температуру, в микросхеме есть два элемента sb1 и sb2, к которым в последующем припаиваются механические кнопки. Первый элемент служит для уменьшения температуры, а второй для увеличения.

Установка значения гистерезиса выполняется с одновременным нажатием при настройке кнопки sb3.

При самодельном изготовлении устройств важно не только правильно спаять и изготовить схему, но и разместить устройство на оборудовании в правильном месте. Сама плата должна быть защищена от попадания влаги и пыли, во избежание появления короткого замыкания, а соответственно выхода из строя устройства. Изоляция всех контактов также играет очень важную роль.

Терморегуляторы

Разновидности аппаратов на рынке

Сегодня компании, которые производят такое оборудование, предлагают покупателю 3 основные разновидности устройств. Все они работают на разных внутренних сигналах. Именно их функция заключается в контроле над температурой и её выравнивании в зависимости от настроек прибора (верхней и нижней черты).





Существует три вида внутренних сигналов :

1. 1. Данные снимаются непосредственно с теплоносителя. В обиходе не очень популярный, так как его эффективность недостаточная. Принцип работы заключается в погружном датчике или другом подобном ему устройстве. Хотя с эффективностью есть проблемы, но на рынке относится к дорогому сегменту подобных устройств.
2. 2. Внутренние воздушные волны. Этот вариант самый популярный, поскольку считается надёжным и экономичным. Он берёт данные не температуры теплоносителя, а непосредственно воздуха. Это позволяет добиться более высокой точности. Какой градус будет выставлен в блоке управления, такова и будет температура воздуха. Соединяется с отопительной системой с помощью кабеля. Такие модели постоянно усовершенствуются производителями, что делает их более удобными и функциональными.
3. 3. Внешние воздушные волны. Функционирует на основе уличного датчика. Он срабатывает при любых изменениях погодных условий, и немедля реагирует, изменяя настройки отопительного оборудования.

Такие аппараты могут быть как электрическими, так и электронными. Сигнал терморегуляторы могут получать в автоматическом или полуавтоматическом режиме. Работа и изменение температуры может происходить благодаря контролю за температурой радиаторов и веток магистрали или фиксируя изменения мощности котла.

Сегодня на рынке есть много популярных моделей от топовых производителей, которые уже закрепили своё положение. К ним в первую очередь можно отнести E 51.716 и IWarm 710. Сам корпус небольших размеров и сделанный из пластполимера, который не горит. Несмотря на это в нём есть множество полезных функций. Дисплей, как на такие маленькие разеры, довольно большой. На нём отображаются все существующие данные. Стоят такие приборы в пределах 2500−3000 рублей.

К функциональным особенностям первой модели можно отнести возможность её монтажа в стену в любом положении, температура регулируется одновременно от самого пола, а также наличия кабеля длиной в 3 м. При монтаже необходимо подумать о том, будет ли свободный доступ к устройству для беспрепятственного управления им.

К вышеперечисленным плюсам можно добавить и некоторые минусы. К ним относится небольшй набор функций, которые есть в аналогах этих устройств. При пользовании это иногда вызывает дискомфорт. К тому же в этих моделях нет функции автоматического нагревания. Но при желании её можно доделать уже самостоятельно.

Таким образом, сделать самостоятельно терморегулятор или приобрести и установить готовую модель не составит никакого труда, если в точности придерживаться всех схем, чертежей и инструкций по изготовлению и монтажу. Это оборудование позволит сэкономить время хозяев на ручной регулировке температуры определённых приборов.

Перед монтажом аппарата, лучше поближе ознакомиться с принципом его работы. Российский рынок предлагает внушительное количество моделей от разных компаний практически все они функционируют по одной и той же схеме, независимо от своего назначения.

По этому плану, изготавливаются устройства для поддержания атмосферы в аквариуме, инкубаторе, пола и т. д. Он позволяет поддерживать тепловой режим с точностью до ±0,5 0 С.

Аппарат включает в себя сильфон для жидкого состава, золотник, шток и регулируемый клапан.

схема простого терморегулятора
схема терморегулятора для инкубатора

Инструкция по сборке

Необходимые материалы, детали и инструменты:

• лупа;
• плоскогубцы;
• изолирующая лента;
• несколько отвёрток;
• провода медные;
• полупроводники;
• стандартные красные светодиоды;
• плата;
• текстолит форгированный;
• лампы;
• стабилитрон;
• терморезистор;
• тиристор.
• дисплей и генератор внутреннего типа мощностью в 4Мгу (для создания цифровых устройств на микроконстроллере);

Пошаговая инструкция:

1. Прежде всего , необходима соответствующая микросхема, к примеру, К561ЛА7, CD4011
2. Плату необходимо подготовить к прокладыванию путей.
3. К подобным схемам неплохо подходят терморезисторы с мощностью 1 kOm до 15 kOm, и он обязан находиться внутри самого объекта.
4. Нагревающий прибор обязан быть включен в цепь резистора, из-за того, что перемена мощности, напрямую зависящая от снижения градусов, оказывает влияние на транзисторы.
5. Впоследствии , такой механизм будет согревать систему до того момента, пока мощность внутри термодатчика не возвратится к первоначальному значению.
6. Датчики регулятора подобного плана нуждаются в настройке. Во время значительных перепадов в окружающей атмосфере, необходимо контролировать нагрев внутри объекта.

Сборка цифрового прибора:

1. Микроконтроллер следует соединить вместе с датчиком температуры. Он должен иметь выходы портов, которые необходимы для установки стандартных светодиодов, работающих совместно с генератором.
2. После подключения устройства в сеть с напряжением в 220V, светодиоды будут автоматически включаться. Это будет свидетельством о том, что прибор находится в рабочем состоянии.
3. В конструкции микроконтроллера находиться память. Если настройки прибора сбиваются, память автоматически их возвращает в изначально оговоренные параметры.

Собирая конструкцию, нельзя забывать о техники безопасности. Во время применения термодатчика в водянистой или влажной атмосфере, его выводы обязаны герметично изолироваться. Значение терморезистора R5 может обозначаться от 10 до 51 кОм. При этом, сопротивление резистора R5 обязано иметь аналогичное значение.

Взамен обозначенных микросхемы К140УД6 можно использовать К140УД7, К140УД8, К140УД12, К153УД2. В роли стабилитрона VD1 можно внедрять любой инструмент с мощностью стабилизации 11…13 V.

В случае, когда нагреватель превышает напряжение в 100 ВТ, тогда VD3-VD6 обязаны превосходить по мощности (к примеру, КД246 или их аналоги, с обратной мощностью минимум в 400В), при этом тринистор необходимо монтировать на маленькие радиаторы.

Значение FU1 также следует сделать более большим. Управление аппаратом сводится к подбору резистора R2, R6 с целью безопасного закрывания и открывания тринистора.

Устройство

схема механического терморегулятора

Температура всегда остаётся на одном уровне благодаря включению и выключению нагревательного прибора (ТЭН). Подобный принцип управления используется на всех незамысловатых конструкциях.

Может показаться, что схема терморегулятора очень проста, но как только дело доходит для сбора прибора, появляется масса вопросов, связанных с технической частью.

Устройство терморегулятора включает в себя:

1. Температурный датчик – создаётся на основе компаратора DD1.
2. Ключевой схемой терморегулятора является компаратор DA1, изготовленный на операционном усилителе.
3. Нужный температурный показатель выставляется резистором R2, который присоединяется к инвертирующему входу 2 платы DA1.
4. В роли термодатчика выступает терморезистор R5 (вида ММТ-4), присоединённый ко входу 3- го устройства.
5. Схема конструкции не имеет гальванической развязки с сетью, и берёт энергию от параметрического стабилизатора на деталях R10, VD1.
6. В роли блока питания для аппарата можно взять дешёвый сетевой адаптер. Во время его подключения нужно руководствоваться правилами и требованиями к новой проводке, так как условия помещения могут быть электроопасны.

Незначительный запас конденсатора C1 способствует постепенному нарастанию мощности, что приводит к плавному (не более 2 секунд) включению электрических ламп.

Затраты при самостоятельной сборке

Сегодня любой подобный гаджет можно приобрести в магазине. Диапазон цен довольно велик, а стоимость многих моделей свыше 1000 рублей. В плане финансовых вложений, это является довольно не выгодным, поэтому намного дешевле сделать его своими руками.

Затраты при самостоятельной сборке ниже в несколько раз, а именно:

• плата К561ЛА7 обойдутся не более 50 рублей;
• терморезистор мощностью в 1 kOm до 15 kOm – около 5 рублей;
• светодиод (2 шт) – 10 руб.;
• стабилитрон – 50 руб;
• тиристор – 20 руб;
• дисплей – 200 руб (для создания цифровых устройств на микроконстроллере);

На покупку ламп, фольги и других материалов уйдёт не более 100 рублей. Выходит, затраты на самостоятельную сборку придётся потратить не более 430 рублей и немного личного времени. Владелец может полностью адаптировать прибор для своих нужд, использую для этого незамысловатую схему.

Принцип действия

Схема терморегулятора многофункциональна. Отталкиваясь от её основания, можно создать любой адаптированный аппарат, который будет максимально удобным и простым. Мощность питания выбирается в соответствии с имеющимся напряжением катушки реле.

В принципе работы регулировочного прибора лежит особенность газов и жидкостей сжиматься или расширяться во время остывания или нагревания. Поэтому в основе действия водяных и газовых комплектаций положена одна и та же суть.

Между собой они отличаются только в быстроте реакции на перемену температуры в доме.

Принцип действия аппарата основан на следующих этапах:

1. В результате изменения температуры обогреваемого объекта , происходит перемена работы теплоносителя в отопительном механизме.
2. Вместе с этим , это заставляет сифон увеличивать или уменьшать свои габариты.
3. После этого , происходит смещение золотника, который балансирует впуск теплоносителя.
4. Внутренняя часть сифона заполнена газом, способствуя равномерной регулировке температуры. Встроенный термодатчик следит за внешней температурой.
5. Каждому значению уровня тепла приравнивается конкретное значение силы давления рабочей атмосферы внутри сифона. Недостающее давление возмещает при помощи пружины, которая контролирует работу штока.
6. В результате повышения градусов конус клапана начинает передвигаться в сторону закрытия до того момента, пока уровень рабочего давления в сифоне не станет уравновешенным благодаря усилиям пружины.
7. В случае понижения градусов, работа пружины носит обратный характер.

Результат работы зависит от вида и функциональности регулирующего клапана, находящегося в прямом подчинении от контура обогрева и диаметра подводящей трубы.

Виды

Компании-изготовители предлагают клиентам 3 вида терморегуляторов, каждый из которых имеет различные внутренние сигналы. Они контролируют процесс нагревания теплоносителя и выравнивают температурный порядок.

Способы расширения сигналов:

1. Непосредственно от теплоносителя. Считается недостаточно эффективным, поэтому используется нечасто. Его работа основана на погружном датчике или подобным ему механизмам. В сравнении с другими видами, он относится к числу самых дорогостоящих.
2. Внутренних воздушных волн. Является наиболее надёжным и экономичным вариантом. Он балансирует воздух во время его перепадов, а не уровень нагрева воды. Легко монтируется в квартире. Связывается с отопительными коммуникациями при помощи кабеля, по которому передаётся сигнал. Терморегуляторы этого вида непрерывно дополняются новыми функциями и достаточно удобны в использовании.
3. Внешних воздушных волн. Высокая эффективность достигается за счёт , давая незамедлительный ответ на любые погодные изменения. Знаки в виде сигнала, посылающие диафрагмой, дают системе команду на открытие или закрывание трубы с отеплительным прибором.

Помимо этого, аппараты могут быть электрическими и электронными.

По схеме и варианту получения сигнала, устройства разделяются на полуавтоматические и автоматические, которые, в свою очередь могут:

1. Контролировать уровень нагрева радиатора и ветки магистрали.
2. Следить за мощностью котла.

Обзор терморегуляторов на рынке

Терморегулятор IWarm 710

К числу наиболее популярных моделей на сегодняшний день относятся E 51.716 и IWarm 710. Их негорючий, выполненный из пластполимера корпус имеет небольшие размеры, но большое число полезных задач и встроенный аккумулятор. Имеет довольно большой встроенный дисплей, который отображает соответствующие температурные характеристики.

Стоимость этих моделей представлена в пределах 2700 тыс. рублей.

К особенностям E 51.716 можно отнести то, что он имеет кабель длиной в 3 м, способен балансировать температуру одновременно от самого пола, и то, что прибор может встраиваться в стену в любом положении.

Единственное о чём следует подумать перед его монтажом, как именно он будет располагаться, чтобы кнопки переключения не закрывались посторонними предметами, и были легко доступны.

К недостаткам терморегулятора относится незначительных набор функций , однако аналогичные приборы выполняют их довольно легко. В эксплуатации это может вызвать дискомфорт. Также, в памяти E 51.716 и IWarm 710 нет функции автоматического нагревания, поэтому это придётся делать самостоятельно.

Электронные регуляторы с механическим принципом работы:

1. Регулирование работы основано на автоматике, и осуществляются при помощи кнопок, расположенных на панели.
2. Включают в себя дисплей , на котором обозначается прежние и заданные градусы.
3. Есть возможность настраивать прибор самостоятельно: число, время работы, цикличность подогрева с сохранением конкретного режима, также можно указывать степень нагрева.
4. В сравнении с механическими аналогами , температура электрических моделей легко регулируется приблизительно на 0,5 значений.

На покупку такой модели уйдёт не более 4 тысяч.

Электронные комплектации:

1. Самостоятельно управляют температурой.
2. Всего один прибор может контролировать атмосферу на несколько дней вперёд и отдельно для каждой комнаты.
3. Позволяют устанавливать режим «отсутствие» , и не затрачивать на это лишние средства, если никого нет дома.
4. Система автоматически анализирует качество работы устройства в каждой комнате. Владельцу не придётся догадываться о возможных неисправностях в работе, так как все недочёты система выдаст самостоятельно.
5. Производители дорогих моделей предусмотрели возможность управления режимами, находясь далеко от дома. Регулировка осуществляется при помощи встроенного Wi-Fi роутера.

Стоимость подобных аппаратов зависит от набора встроенных функций, поэтому варьируется от 6000 до 10000 тыс. рублей и выше.

Простой термостат для холодильника

Своими руками

Make a Simple Refrigerator Thermostat Circuit

Хотите сделать точный электронный термостат для вашего холодильника? Схема твердотельного термостата, описанная в этой статье, удивит вас своей «крутой» производительностью.

Введение

Устройство, однажды построенное и интегрированное с любым соответствующим устройством, мгновенно начнет демонстрировать улучшенный контроль системы, экономя электроэнергию, а также увеличит срок службы прибора.Обычные холодильные термостаты являются дорогостоящими и не очень точными. Более того, они подвержены износу и поэтому не постоянны. Здесь обсуждается простой и эффективный электронный рефрижераторный термостат.
Термостат, как мы все знаем, - это устройство, которое способно воспринимать определенный заданный уровень температуры и отключать или переключать внешнюю нагрузку. Такие устройства могут быть электромеханическими типами или более сложными электронными типами.
Термостаты обычно связаны с устройствами кондиционирования, охлаждения и нагрева воды. Для таких применений устройство становится важной частью системы, без которой прибор может достичь и начать работать в экстремальных условиях и в конечном итоге получить повреждение.
Регулировка переключателя управления, предусмотренного в вышеуказанных устройствах, гарантирует, что термостат отключит питание прибора после того, как температура пересечет требуемый предел и переключится, как только температура вернется к нижнему порогу.
Таким образом, температура внутри холодильников или комнатная температура через кондиционер поддерживается в благоприятных диапазонах.
Идея схемы холодильного термостата, представленная здесь, может использоваться снаружи над холодильником или любым аналогичным устройством для управления его работой.
Управление их работой может быть выполнено путем присоединения чувствительного элемента термостата к внешней теплоотводящей решетке, обычно расположенной за большинством охлаждающих устройств, которые используют фреон.
Конструкция более гибкая и широкая по сравнению со встроенными термостатами и способна демонстрировать лучшую эффективность. Схема может легко заменить обычные низкотехнологичные конструкции, и, кроме того, она намного дешевле по сравнению с ними.
Давайте разобраться, как работает схема:

Описание схемы
Простая схема термостата холодильника

На диаграмме показана простая схема, построенная вокруг IC 741, которая в основном сконфигурирована как компаратор напряжения. Здесь используется трансформатор с меньшим потреблением энергии, чтобы сделать схему компактной и твердотельной.
Конфигурация моста, содержащая R3, R2, P1 и NTC R1 на входе, формирует основные чувствительные элементы схемы.
Инвертирующий вход IC зажимается на половину напряжения питания с использованием сети делителя напряжения R3 и R4.
Это устраняет необходимость обеспечения двойного питания ИС, и схема может обеспечить оптимальные результаты даже при однополюсном напряжении питания.
Опорное напряжение на неинвертирующий вход IC фиксируются через заданный P1 по отношению к NTC (отрицательному температурному коэффициенту).
В случае, если температура под контролем имеет тенденцию дрейфовать выше желаемых уровней, сопротивление NTC падает, а потенциал на неинвертирующем входе IC пересекает заданное значение.
Это мгновенно переключает выходной сигнал ИС, который, в свою очередь, переключает выходной каскад, содержащий транзистор, сеть с триаксом, отключая нагрузку (нагрев или систему охлаждения), пока температура не достигнет нижнего порога.
Сопротивление обратной связи R5 в некоторой степени помогает вызвать гистерезис в цепь, важный параметр, без которого схема может быстро вращаться в ответ на внезапные изменения температуры.

Как только сборка завершена, настройка схемы очень проста и выполняется со следующими пунктами:

ПОМНИТЕ ВНЕШНЮЮ ЦЕПЬ НА ОСНОВЕ ПОТЕНЦИАЛА ПОСТОЯННОГО ИСТОЧНИКА, ОСТОРОЖНО ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНЫ, ЧТОБЫ ПРОТИВ ИСПЫТАНИЙ И ПРОЦЕДУР УСТАНОВКИ. ИСПОЛЬЗОВАНИЕ ДЕРЕВЯННОГО ПЛАНКА ИЛИ ЛЮБОГО ДРУГОГО ИЗОЛЯЦИОННОГО МАТЕРИАЛА ПО ВАШЕЙ НОГЕ РЕКОМЕНДУЕТСЯ СТРОГО; ТАКЖЕ ИСПОЛЬЗУЙТЕ ЭЛЕКТРИЧЕСКИЕ ИНСТРУМЕНТЫ, КОТОРЫЕ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАНЫ ВБЛИЗИ ВБЛИЗИ ПЛОЩАДКИ.

Как настроить этот электронный термостат холодильного контураВам понадобится образец источника тепла, точно отрегулированный до желаемого порогового уровня отсечки цепи термостата.
Включите схему и введите и прикрепите вышеуказанный источник тепла к NTC.
Теперь настройте предустановку так, чтобы выход просто переключился (загорается светодиод выхода).Удалите источник тепла от NTC, в зависимости от гистерезиса цепи выход должен отключиться в течение нескольких секунд.
Повторите процедуру много раз, чтобы подтвердить ее правильное функционирование.
Это завершает настройку этого холодильного термостата и готова к интеграции с любым холодильником или аналогичным устройством для точного и постоянного регулирования его работы.

Список деталей

R2 = Предустановка 10KR3,

R9 = 56 OHM / 1watt

С1 = 105 / 400В

С2 = 100uF / 25V

Z1 = 12 В, 1 Вт стабилитрон

*вариант через оптопару, добавлен выключатель и диодный мост в блок питанания

Как создать автоматическую цепь контроллера температуры холодильника

Идея этой схемы была предложена мне одним из острых читателей этого блога г-ном Густаво. Я опубликовал одну подобную схему автоматического термостата холодильника, однако схема была предназначена для определения более высокого уровня температуры, доступного в задней части решетки холодильников.

Введение

Г-н Густаво не совсем понял эту идею, и он попросил меня разработать схему термостата холодильника, которая могла бы ощущать холодные температуры внутри холодильника, а не горячие температуры в задней части холодильника.

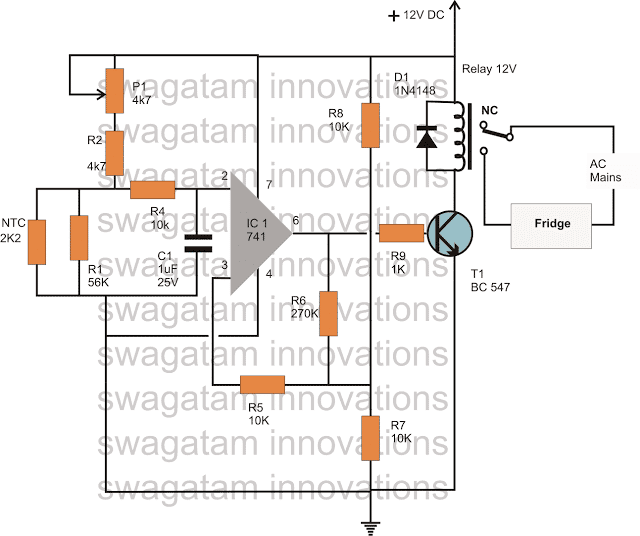

Поэтому с некоторыми усилиями я мог бы найти настоящую ЦЕПНУЮ СХЕМУ контроллера температуры холодильника, давайте изучим эту идею со следующими моментами:
Как функции цепей
Концепция не очень новая, ни уникальная, это обычная концепция компаратора, которая была включена здесь.

IC 741 был сфальсифицирован в стандартном режиме компаратора, а также в качестве схемы без инвертирующего усилителя.
Термистор NTC становится основным чувствительным компонентом и специально отвечает за чувствительность к холодным температурам.
NTC означает отрицательный температурный коэффициент, что означает, что сопротивление термистора будет возрастать по мере того, как температура вокруг него падает.
Следует отметить, что NTC должен быть оценен в соответствии с данными спецификациями, иначе система не будет функционировать должным образом.
Предустановленный P1 используется для установки точки отключения IC.
Когда температура внутри холодильника падает ниже порогового уровня, сопротивление термистора становится достаточно высоким и уменьшает напряжение на инвертирующем штифте ниже уровня неинвертирующего пин-напряжения.
Это мгновенно делает вывод IC высоким, активируя реле и выключая компрессор холодильника.
P1 должен быть установлен таким образом, чтобы выход операционного усилителя становился высоким при нулевом градусе Цельсия.
Небольшой гистерезис, введенный схемой, приходит как благо или, скорее, замаскированное благословение, потому что из-за этого схема не переключается быстро на пороговых уровнях, а реагирует только после того, как температура поднялась примерно на пару градусов выше уровня отключения.
Например, предположим, что если уровень срабатывания установлен на нулевом уровне, IC отключит реле в этой точке, а компрессор холодильника также будет выключен, температура внутри холодильника теперь начнет расти, но ИС не переключится немедленно, но сохраняет свое положение до тех пор, пока температура не повысится, по крайней мере, до 3 градусов по Цельсию выше нуля.


Если у вас есть дополнительные вопросы относительно этой автоматической схемы регулятора температуры холодильника, вы можете выразить то же самое через свои комментарии

Регулирование RP1, RP2 может быть заданными точками контроля температуры, 555 временной схемой инвертирования схем Шмитта с использованием реле для достижения автоматического управления.

Обновлен 01 апр 2018 . Создан 29 мар 2018
