Изготовление чердачной лестницы с люком своими руками. Чердачная лестница с люком своими руками: чертежи и пошаговые мастер-классы с инструкциями Как сделать раскладную лестницу

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

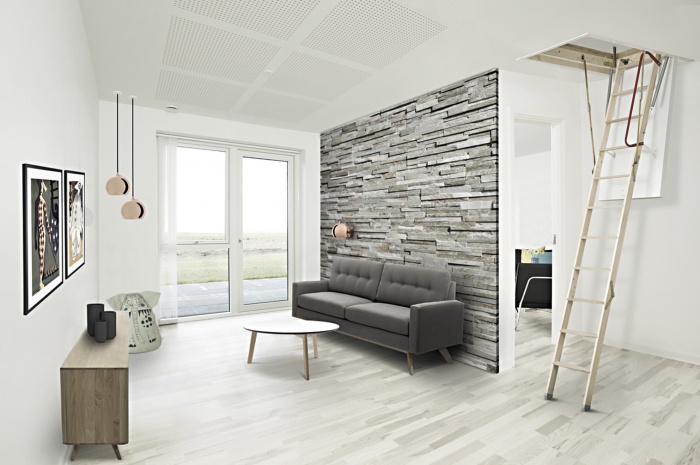

Складная с люком . Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

• Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

• Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

• Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

• Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка) . Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

• Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
• Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
• Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

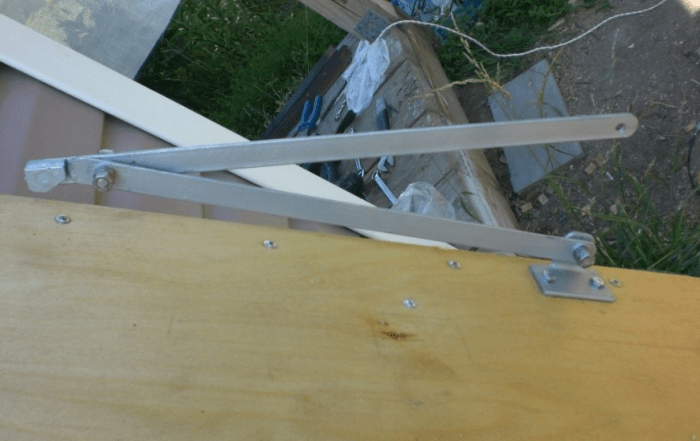

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

Каждая часть конструкции стягивается саморезами с использованием столярного клея.

Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Но как попасть на благоустроенный чердак? Без лестницы это сделать практически невозможно.

Наилучший вариант для удобного и безопасного подъема на чердак – оригинальная чердачная лестница. Она может быть расположена снаружи помещения или внутри – как удобнее и целесообразнее хозяевам.

Но нужно отметить, что пользоваться внутренней лестницей несколько удобнее: чтобы подняться на чердак, не придется выходить на улицу, где не всегда отличные погодные условия.

Существует множество видов лестниц для чердаков, в их число входят:

а)
лестницы стационарные :

• винтовые.

б) лестницы переносные :

• приставные,
• стремянки.

в) лестницы складные :

• ножничные,
• раздвижные или телескопические,
• рычажные или раскладные,
• откидные.

Как сделать выбор?

Стоит учесть, что применение стационарных лестниц жестко ограничено невозможностью их использования на небольших площадях.

Стационарные чердачные лестницы с широкими маршами, оснащенные перилами, однако, признаны самыми удобными.

Складные лестницы представляют собой как бы переходное звено между переносными и стационарными. Они почти так же удобны, как последние, зато им не требуется такое количество места. Уровень их безопасности гораздо выше, чем у мобильных устройств.

Выбор должен быть грамотным, и зависеть от нескольких важных факторов:

Переносные конструкции заслуженно считаются временным вариантом, которым обычно пользуются для того чтобы попасть в редко эксплуатируемое помещение.

Главный недостаток переносного устройства – невысокая степень безопасности.

Чердачная лестница

Размеры и стандарты

При обустройстве важно учитывать перечень нормативов, которым любая чердачная лестница обязательно должна соответствовать:

1). Ее высота не должна быть более 3,5 м.
По мере роста данного показателя жесткость всей конструкции заметно снижается. Кроме того, падать с такой высоты гораздо опасней.

2). Ширина стандартного марша должна равняться в среднем от 65 до 110 см.

3). Желательно, чтобы ступенек было не больше пятнадцати.

4). Расстояние между отдельными ступенями может составлять около 19 см.

5). Ступеньки имеют толщину 18-22 мм.

6). Если лестница складная, то минимум выдерживаемой ей нагрузки должен составлять 150 кг.

7). Традиционный угол наклона конструкции равняется 60-75 градусам.
Больший угол становится опасным для эксплуатации, а для малого потребуется больше площади.

Ступени не должны скользить.
Расположение их должно быть обязательно параллельно плоскости пола.

Процесс самостоятельного изготовления

Соорудить собственными руками подобное устройство не так уж сложно, как это может показаться.

Конечно, маловероятно, что у вас получится чердачная лестница с официального сайта, красивая и изысканная.

Но попытаться-то стоит!

Необходимые для работы чертежи лестниц легко можно отыскать в интернете. Они там есть на любой вкус.

Чердачный люк – важная основа любой лестницы

Сделать несложно собственными руками, располагая и брусками 50 на 50 мм.

Каков будет порядок действий?

Материалы и инструменты

Чтобы сделать чердачную лестницу самостоятельно, потребуется целый перечень необходимого:

• ножовка по дереву;
• с комплектом или набор отверток;
• с пеной;
• рулетка;
• разного размера анкера и саморезы;
• бруски в 20-30 см толщиной;
• петли карточные.

Кроме этого нужна будет обычная приставная лестница (уже готовая) с длиной на 30 см больше, чем высота до уровня проема.

Чердачная лесинка из двух секций

Конструкция

Берем приготовленную заранее деревянную лестницу нужного размера. Внизу и вверху нее закрепляем по ширине пару брусков: нижний жестко, а верхний на петли. Отмерив две трети от всей ее длины, разрезаем ножовкой лестницу. Получаем две части конструкции: нижняя будет более короткой, а верхняя длинной.

Закрепляем по диагонали пару реек для обеспечения жесткости. С помощью петель соединяем имеющиеся части. Верхний брусок закрепляем под люком анкерными болтами. Нижнюю часть фиксируем крючком, чтобы она не раскрывалась самостоятельно. На косоуре, над местом распила, располагается петля. Готовая складная лестница фиксируется к поверхности стены.

У нас получилась довольно удобная и . Главным ее минусом можно считать незаконченный внешний вид – все бруски и крепежи оказываются на виду. Но функции свои наше устройство будет выполнять исправно, и полностью решит проблему с подъемом на чердак и спуском оттуда.

Установка складного устройства

Складное устройство будет выполнено на тетивах.

Рассмотрим поэтапное изготовление такого устройства:

1. делим на три части имеющуюся у нас высоту. Самая первая соответствует величине люка, вторая будет чуть меньше, оставшаяся третья будет равняться оставшемуся до пола расстоянию;
2. с помощью малки отмеряем необходимый нам угол люка;
3. переносим на доски показатели этого угла, отмечая тем самым ступеньки;
4. секции будут соединяться шарнирами: на их месте проделываем отверстия;
5. все грани хорошо отшлифовываем;
6. в местах, размеченных под шарниры, разрезаем доски;
7. режем ступени и отшлифовываем их;
8. в тетивах по размерам вырезаем выемки под ступени;
9. вставляем в них ступени, скрепляя клеем и усиливая саморезами;
10. на ровной поверхности размещаем секции и соединяем их между собой специальными петлями;
11. проверяем по отдельности работу каждой секции;
12. собранную конструкцию устанавливаем в проем;
13. если требуется, делаем финишную подгонку отдельных частей;
14. разбираем получившуюся конструкцию на отдельные элементы;
15. обрабатываем каждую деталь – шлифуем и ;
16. дожидаемся полного высыхания, собираем заново, начинаем пользоваться.

Все работы, которые выполняются на значительной высоте, предпочтительно делать с напарником. Это ускорит рабочий процесс, кроме того, поможет избежать различных травмоопасных ситуаций.

Как бы там ни было, цена чердачной лестницы, сделанной самостоятельно, значительно ниже стоимости покупной фабричной конструкции.

Поэтому, если для вас достаточно важен финансовый вопрос мероприятия – пробуйте сделать ее самостоятельно.

Для дач, загородных домиков и коттеджей с мансардными помещениями компактная и легкая складная лестница на чердак становится жизненной необходимостью. Она не должна занимать много пространства, ведь в дачном домике важен каждый квадратный метр. Кроме того, большим преимуществом лестницы будет ее мобильность. Складные конструкции экономят пространство и просты в установке. Чтобы выполнить все сопутствующие задачи по сооружению такой лестницы можно своими руками.

Виды чердачных лестниц

Чердачные лестницы могут находиться как внутри помещения, так и на самом чердаке. Второй вариант более выгоднее в плане экономии жилого пространства. По конструкции лестницы бывают:

• монолитными (маршевые или винтовые);
• складными (рычажные, телескопические, ножничные или откидные);
• переносными (приставные или стремянки).

Переносные конструкции используют очень редко, в основном при выполнении строительных работ. Самый удобный вариант - монолитные изделия, которые обладают широкими маршами и оборудованы перилами. Однако для доступа к чердаку они не подходят, поскольку имеют большие габариты.

Лучше использовать выдвижные конструкции, которые безопасны в использовании и просты в монтаже. Кроме того, в сложенном состоянии они не занимают места в помещении. Благодаря разнообразию возможных конструкций можно выбрать лестницу, наиболее подходящую для своего дома.

Лестницы-трансформеры

Для изготовления складных чердачных лестниц используют дерево и металл (чаще всего алюминий). Такое сочетание позволяет получить наилучшие результаты. Дерево необходимо для создания лестничных маршей (вес конструкции снижается), а металлические детали - это чаще всего уголки, крепления и механизмы, которые обеспечивают жесткость конструкции.

Для лестниц выбирают твердую древесину (березу, ясень, лиственница, бук, клен). Брус необходимо выбирать не менее 2 см толщиной. Ели лестница будет использоваться довольно часто, стоит задуматься о металлической конструкции.

Крышку люка стоит заполнить пенопластом для большей теплоизоляции. Размеры лестниц на чердак:

• оптимальной шириной марша является значение 65 см;
• среднее количество ступенек - 15;
• оптимальной шириной шага считается 19,3 см;
• толщина ступеней не меньше 18 мм;
• оптимальный угол наклона конструкции - 60-70 градусов.

Чтобы лестница не скользила по полу, стоит надеть на каждую тетиву специальные накладки.

Ножничные

Такие лестницы выполняют полностью из металла. Их другое название - лестницы-гармошки. Они легки, компактны, легко крепятся к люку. Однако ножничные лестницы имеют один недостаток - со временем при их эксплуатации появляется скрип. Их периодически нужно смазывать.

Телескопические

В этом случае раскладная лестница имеется несколько секций, которые складываются одна в другую. Обычно они изготавливаются из алюминия. Отечественные дачники настороженно относятся к таким лестницам и больше предпочитают им трансформеры.

Более востребованы секционные шарнирные изделия. Они более громоздки и сложны в установке, однако обладают высокой прочностью и долговечностью. Как изготавливается выдвижная лестница на чердак, описано ниже.

Месторасположение

К месторасположению лестницы предъявляется одно главное требование - она не должна мешать жильцам при передвижении по дому. Именно поэтому ее не устанавливают в спальной комнате или прихожей. Иногда можно установиться лестницу как предмет интерьера - если позволяют размеры помещения. В этом случае прятать ее необязательно.

Изготовление двухсекционной лестницы

Если нужно выполнить простую и практичную конструкцию, стоит присмотреться к варианту с двумя секциями. Для изготовления такой лестницы потребуется небольшое количество инструментов и материалов:

• ножовка;
• стремянка;
• рулетка;
• брус толщиной 2-3 см.
• петли по ширине косоура;
• крючок, саморезы, анкера и петли.

Сначала необходимо провести подготовительные работы, затем изготовить лестницу, а потом правильно ее установить.

Подготовительные работы

Сперва демонтируют старую конструкцию, состоящую из лестницы и декоративной рамки, оборудованной внутри прохода. Затем необходимо подобрать бруски для лестничных маршей. Каждая тетива должна иметь сечение не меньше 30*50 мм. Оптимальный наклон чердачной лестницы в условиях небольшого размера помещения составляет 60-70 градусов. Его необходимо учитывать при расчете длины лестницы и угла наклона ступенек относительной лестничных стоек.

Устраивать двухсекционную лестницы стоит в том случае, когда чердачный проход расположен в непосредственной близости от одной из стен. Складная конструкция будет висеть непосредственно на стене. Наличие всего 2 секций не позволяет спрятать ее на чердаке непосредственно над проходом.

Изготовление лестницы

Сначала собирают нижнюю и верхнюю части лестницы. Для этого понадобится 4 тетивы и ступеньки. Нижняя должна составлять 1/3 от общей длины. Затем необходимо укрепить верхнюю часть диагональными рейками для придания ей большей жесткости. Затем конструкцию соединяют воедино при помощи петель. На верхнюю часть лестницы крепят брусок, который в дальнейшем будет прикручен к стене.

Лестницу крепят к стене при помощи заранее прикрученного бруска. Его следует установить непосредственно под люком. Преимущества такой конструкции очевидны - минимум деталей и усилий при изготовлении, простота установки, легкость конструкции. Недостаток двухсекционной лестницы - она остается на виду.

Чтобы избежать такой ситуации, стоит соорудить более сложную конструкцию. Оптимальный вариант - лестница с 3 секциями. Ее можно легко спрятать на чердаке, используя только при необходимости.

Трехсекционная

Наиболее компактный вариант лестницы на чердак - люк с прикрепленной к нему складной конструкцией из 3 секций. Такие изделия продаются в магазинах. Они выполнены из стали, обладают небольшими размерами и выполнены из стали. Также их можно соорудить самостоятельно. В качестве материала чаще всего применяют деревянные бруски. Чтобы построить лестницу на чердак своими руками, понадобится выполнить определенную последовательность действий.

Как делать люк

Перед выполнением люка стоит рассчитать его размеры. Если люк на чердак будет размером 125*70 см, то проход следует вырезать на 7-8 мм больше с каждой стороны. Это позволит легче открывать и закрывать люк. Уровень теплоизоляции от такого зазора не снизится.

В качестве материалов понадобятся:

1. Бруски 50*50 мм - 2 длинных и 2 коротких.
2. Фанера толщиной 10 мм.

Теперь необходимо соорудить люк. Для этого 4 бруска крепят между собой, а затем к ним прибивают лист фанеры. Перед креплением фанеры проверяют диагональ. Чтобы конструкцию из брусков не «повело», нужно к углам прибить косынки. После того как люк выполнен, его нужно примерить в проем.

Чтобы снаружи не было замков, а люк хорошо закрывался, следует врезать в крышку дверную защелку. Она будет отлично держать люк и удобно открываться.

Механизмы открывания

Теперь стоит заняться самым сложным - созданием механизмов открывания. Чтобы не усложнять и не затягивать процесс, можно купить их в строительном магазине. Однако если появилось желание сделать все своими руками, следует придерживаться определенных правил.

Для начала выполняют чертежи будущей конструкции, учитывая угол открытия люка. Чтобы сделать шарнир, на котором будет открываться люк, понадобятся:

• куски листового металла;
• один уголок;
• две металлические полоски разной длины.

На шарнирах выполняются отверстия согласно заранее выполненным чертежам. Затем соединяют все вместе, не сильно затягивая болты. Определить угол открытия можно опытным путем. Для этого люк открывают до нужного угла и делают отметки на металле. Затем ту область, которая мешает движению уголков, вырезают лобзиком.

Теперь каждый уголок стопорится в нужном положении. Чтобы механизмы получились идентичными, сначала полностью изготавливается один, а затем все детали второго выполняются по готовому образцу.

Для большей прочности люк соединяется с проемом поддерживающий конструкцией из уголков и металлических полосок. К концу верхних полосок приваривают куски металла, в которые будут упираться нижние полоски. Уголок становится опорной площадкой. В результате получается шарнирный механизм, который оказывается полусогнутым при открывании люка.

Лестница

Сама лестница выполняется из деревянных досок. Для тетивы и ступенек подойдет дюймовая доска 100 мм. Первая секция выполняется по размеру люка. Длина второй может быть равна первой секции при условии, что она не будет задевать потолок во время раскладывания.

Для третьей секции выбирается длина, которая осталась до пола. Угол наклона отмеряют при открытом люке. Затем его необходимо перенести на доску, отмечая ступени. Затем размечается длина секций. Всю разметку, которая была выполнена на первой доске, стоит перенести на вторую. Все линии должны находиться в зеркальном отражении.

Там, где будут расположены шарниры петель, стоит просверлить отверстия. Верхнее сверлится непосредственно на стыке скрепленных досок, нижнее - на их внешних сторонах. Чтобы отверстия выглядели более эстетично, стоит дополнительно пройтись по ним фрезером.

Затем доски распиливают в местах стыка сегментов. После нарезают ступени и шлифуют все элементы. На тетивах выполняют небольшие углубления, в которые будут вставлены ступени. Как только все элементы конструкции будут готовы, можно приступать к сборке.

Петли для маршей

Следующий этап в изготовлении лестниц - выполнение петель для соединения лестничных маршей. Для этого потребуется найти 8 металлических полос шириной 25 мм. На 4 из них необходимо приварить небольшой кусок таких же полосок. В каждой просверливают по 3 отверстия. Одно будет служить местом соединения с шарниром, другие - для прикручивания к лестнице.

Чтобы соединить сегменты лестницы, их необходимо положить на ровную поверхность. Шарнир нужно прикрутить так, чтобы болт вошел в специально выпиленный под него паз - по центру соединения секций. После прикручивания петель необходимо проверить секция на сгибание-разгибание. Только после того, как выполнена проверка, можно прикручивать 3 секцию. После того, как выполнены все процедуры, можно снимать люк и прикручивать к нему лестницу.

Каждая лестница, вне зависимости от типа, должна быть удобной. Кроме того, при выполнении чердачной конструкции стоит придерживаться основных правил:

• мансардные складные лестницы не должны быть более 3 метров;
• ступеньки из металла следует оборудовать противоскользящими накладками;
• модели из дерева не устанавливают в слишком сухих или влажных помещениях;
• механизмы и крепления должны быть крепкими и надежными;
• время от времени трущиеся части изделия стоит смазывать.

Такие правила будут полезны при изготовлении чердачных лестниц.

Как видно, сделать чердачную лестницу своими руками просто. В процессе ее изготовления следует соблюдать определенные рекомендации, а перед началом работ сделать подробный чертеж. В процессе работ стоит соблюдать осторожность, особенно при работе на чердаке возле проема.

Что такое чердак? Известно, что в наших краях чердак может стать чем угодно – складом, мастерской или жилой комнатой.

Все зависит от возможностей помещения и вашей фантазии, но одно можно сказать определённо – чердачное пространство нужно использовать. Как оборудовать вход на чердак своими руками?

Обустройство входа на чердак

Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.

Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате . Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.

В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.

Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной , вторые пользуются большим спросом.

Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.

Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?

Рассмотрим некоторые возможные варианты самодельных лестниц , самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.

Простая лестница из двух частей своими руками

Это лестница, которая состоит из двух секций , одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

1. Ножовка по дереву.
2. Измерительные приборы (рулетка).
3. Обычная деревянная лестница.
4. Карточные петли, ширина которых равна ширине косоура – 4 шт.
5. Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
6. Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

• Первый брусок соединяем с верхним концом лестницы при помощи петель.
• Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице .

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические .

Конструкции чердачных лестниц

Складная лестница на шарнирах своими руками

Это раскладная чердачная лестница с люком, состоящая из трёх секций , а также чердачный люк. Такой вариант очень привлекателен буквально для любого помещения.

Вам понадобится определить, каков будет проём под люк, учитывая пожелания и габариты предполагаемых посетителей чердака. К примеру, проём для лестницы будет равен 125 x 70 см.

Для того чтобы вырезать люк правильно, нужно добавить по 7 мм с каждой из сторон. Люки лестницы на чердак должны хорошо закрываться , не нарушая теплоизоляции.

Необходимые материалы:

• бруски 5 x 5 см – 2 коротких и 2 длинных;
• фанера толщиной 1 см по размеру люка.

По концам каждого бруска нужно сделать выпил на половину толщины, соединяя клеем и саморезами в идеальный прямоугольник. Из подручных средств, чтобы не съехала диагональ, можно приладить временные треугольники из тонкой фанеры. После прикручиваем лист фанеры по размеру прямоугольника.

Вместо замков мы используем дверную защёлку , любую дверную ручку или цилиндр подходящей формы. Защёлка хорошо держит люк закрытым и просто открывается. Чтобы удобно открывать люк, не используя стремянки и табуреты, эту ручку нужно сделать особо. В специальное отверстие нужно вставлять длинную цилиндрическую ручку, открывая люк, стоя на полу.

Изготовление шарниров для открытия люка

Все комплектующие для открывающего люк механизма, можно купить готовыми, а также сделать самостоятельно.

Для того чтобы выполнить все самостоятельно, нужно прикинуть размеры и углы при помощи картонного макета. Делаем детали из картона, на них можно потренироваться с длиной шарниров, чтобы люк мог открываться на необходимый угол. На основе полученного макета делаем механизм для открывания люка.

Основное – это опытным путём определить длину шарниров , поскольку этот тип чердачной лестницы предполагает именно шарнирный способ. На чертежах можно увидеть как устанавливается шарнир, логика его работы очень проста – он помогает плавно открывать и закрывать люк.

Необходимые подручные материалы, которые можно найти в каждом гараже:

1. Металлический уголок – 2 шт.
2. Листовой металл.
3. Металлические полоски по 2 см шириной – 4 шт.

Берём две узкие металлические полоски и дрелью проделываем отверстия под М10 болт. Собираем детали между собой попарно, слегка стягивая их. Используя измерительный столярный прибор малку, вымеряем угол открытия люка и раздвигаем наши механизмы точно на этот угол.

При помощи лобзика вырезаем ту часть металла, которая будет перекрываться уголком. Убираем лишнюю длину металлических полос, концы скругляем. После обработки и удаление лишнего металла, собираем механизм – теперь уголок будет застопориваться в определённом положении. Оба механизма для двух сторон точные копии друг друга , но только зеркально обращены.

Механизм фиксации чердачной лестницы

Шарнирный механизм получается надёжный, останавливающий люк с лестницей в нужном положении благодаря уголку.

Но для большей надёжности и плавности открывающего механизма нужно добавить ещё один простой механизм, похожий на руку.

Для «руки» понадобиться:

• Длинные полоски металла, шириной в 2 см – 4 шт.
• Уголок-2 шт.

На конце одной из полос нужно приварить металлическую деталь, на которую будет упираться эта полоска, а уголок будет играть роль опорного элемента . Делаем простые шарниры, которые при открытом люке будут сохранять угол изгиба, держа при этом часть веса конструкции.

Чтобы нагрузка между двумя разными шарнирами распределилась равномерно, нужно закрепить этот узел правильно. Так, его нужно зафиксировать при полностью развёрнутых первых шарнирах.

Устройство чердачной лестницы

Осталось изготовить саму чердачную лестницу, она должна быть на 35 см длиннее расстояния от пола до люка.

Складная лестница будет состоять из трёх секций, длину которых важно рассчитать правильно . Первая секция равна размеру люка, вторая секция немного короче первой (она не должна задеть потолок при раскладывании). Третья секция равна остаточному отрезку.

Материалы для лестницы:

• Доска дюймовка шириной в 10 см.

Угол наклона люка в открытом положении, который мы прежде уже измеряли малкой, переносим на доску. Так, мы отмечаем наклон для ступеней .

Приступим к разметке досок тетивы для ступеней по длинам секций согласно вышеописанному порядку. Доски нужно плотно прижать, скрепить молярным скотчем и разметить одинаково, делая наклоны ступеней в зеркальном отражении.

Секции будут скреплены опять же шарнирами, поэтому нужно просверлить отверстие для шарнирного болта них на каждой из секций с помощью пера на 25. Фрезером придаём всем граням законченный аккуратный вид. Доски распиливаем точно по секционной разметке.

Ступеньки нужно нарезать по ширине и отшлифовать , как и тетивы. На местах разметки под ступеньки нужно сделать углубления под них в 5 мм. Собираем все детали используя клей и саморезы ПШ.

Петли для складной лестницы

Чтобы собрать конструкцию в складной механизм нужно изготовить набор петлей.

Необходимые материалы:

1. Металлические полосы шириной в 2,5 см – 8 шт.
2. Болты для шарнира 8 мм и саморезы.

Чтобы петли служили и не сгибались, на четырёх полосах нужно дополнительно наварить сегменты такого же металла (примерно на 1/3). Делаем отверстия в каждой полоске – 2 небольшие под крепление на тетиву (одна снизу и одна под доваренным кусочком), и одну большую на 8 мм под шарнир (сверху).

Петли нужно закрепить, когда сама лестница лежит на ровной поверхности. Петля должна быть закреплена так, чтобы шарнирный болт лёг в ранее высверленную ямку , а концы были по краю тетивы. Так закрепите все четыре петли.

Монтаж лестницы

Собираем все элементы и устанавливаем на свои места, причём первый сегмент лестницы стационарен и его нужно прикрепить с помощью уголков к крышке люка.

Проверяем работу механизма, если вас всё устраивает, то снова разбираем для обработки. Древесину лакируем, металл грунтуем и красим .

Как видите, ничего сложного в создании чердачной лестницы своими руками нет, тем более, когда в интернете доступны фото чертежей. Все детали из металла можно сделать самим, а ещё проще купить готовыми. Тогда и вовсе одно удовольствие – остаётся только собрать этот конструктор.

Прежде всего, надо понимать, что чердак чаще всего используется в роли складского помещения. На нём удобно хранить временно ненужные под рукой вещи, либо громоздкие, старые предметы, а также используемые по сезонам.
Поэтому для доступа к чердачному помещению не нужна постоянная большая конструкция, которая будет занимать достаточно много места. Для доступа наверх к чердаку существуют специальные лестничные механизмы.

Особенности чердачных лестниц

• трансформеры (раскладные);
• стационарные.

И те и другие удобные, простые в установке, а главное, занимают минимум места. Самый лучший вариант, когда такой механизм невидно или она скрыт в интерьере. Ведь в дальний угол убирают вещи, которые не пригодятся длительное время.

Чертёж складной чердачной лестницы на тетивах

Раскладные конструкции

Линейка производителей раскладных лестниц довольно широка, цена товара зависит от материала изготовления и функциональности.

Раскладной вариант на чердак представляет собой конструкцию из 3-4 секций, которые складываются друг в друга и преобразуются в компактный блок, располагающийся под потолком.

Таким образом, она легко раскладывается при необходимости, устойчива, подняться наверх не будет проблематично. Если размеры комнаты малы даже для расположения кровати и лестничной конструкции вместе, то раскладная версия точно подойдёт в данном случае.

Чертёж раздвижной чердачной лестницы

Трансформеры приводятся в движение специальным стержнем. Он активируется при открытии крышки люка, есть модели с пультом дистанционного управления.

Складная лестница на чердак своими руками

Несложна в изготовлении выдвижная лестница на чердак своими руками, правда придётся приложить некоторые усилия и терпение. Такие конструкции может быть деревянная или металлическая.

Перед работой нужно удостовериться, что проём для крышки люка сделан и оборудован правильно. Также заранее приготовить нужный инструмент, материалы, в том числе для укрепления входа на чердак.

Подготовка

Для работы понадобятся:

Для изготовления лестницы из дерева:

• деревянные бруски;
• доски, подходящие по размеру;
• фанера;
• пенопласт;
• полиэтилен;
• навесы и шарниры, подъемный механизм (приобретается в строительном отделе);
• доски для ступеней, прочего;
• герметик (силикон или резина).

Складная лестница на чердак своими руками изготавливается почти из таких же материалов, как и кровати.

Для монтажа люка и лестницы лучше всего использовать герметик на силиконовой или резиновой основе.

Процесс монтажа лестницы

Производится изготовка и установка люка с крышкой. Для этого надо сделать замер проёма, который можно расширить (сузить). Можно использовать размеры 1 м. 30 см. х 1 м. 40 см., но всё зависит от расположения проёма относительно границ помещения и если имеются свободные размеры потолочной поверхности.

После уточнения размеров создается эскиз на бумаге (как и в чертежах кровати), где указываются размеры будущей лестничной конструкции. Чертежи помогают избежать ошибок при распиле материалов.

Механизм действия складной чердачной лестницы

Первой изготавливают раму люка. Её нужно сделать надежно укрепленной, так как от неё зависит качество всей конструкции. Нужно уделить ей особое внимание.

Раму с прямыми углами нужно сделать путём спиливания углов, так чтобы при состыковке досок друг к другу получился каркас с прямыми углами. После примерки на существующий проём, углы рамы мажут клеем.

Можно установить временные распорки, пока клей не подсохнет. После высыхания клея, раму устанавливают в проём с помощью гвоздей (100 мм.).

Готовое изделие будет размещено поверх крышки люка. Крышку можно сделать из фанеры, между листами помещают полиэтилен для препятствия парообразованию.

Схема устройства стационарной лестницы на чердак

Готовыми навесами крышку прикрепляют к раме. К крышке прикрепляют удобную ручку и подъемный механизм.

Складную лестничную систему делают из заранее отмеренных брусьев. Брусья каждой секции короче предыдущей, начиная с верхней. Важно предусмотреть, чтобы конструкция в сборе была в виде блока лестниц и свободно проходила при закрытии люка в проеме. Это учитывается ещё на этапе чертежа.

Первое, что должно быть изготовлено – это рама люка, в который и будет монтироваться сама лестница.

Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие. На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами.

Складывающиеся части изделия соединяются готовыми петлями.

Основные составляющие механизмы складной чердачной лестницы

Эти петли крепятся так, чтобы место соединения металлических планок был ровно на месте соединения секций. Собранная конструкция крепится к крышке люка металлическими углами.

В конце изготавливают задвижку с помощью готовой фурнитуры в виде пружины или шарниров. Некоторым помещениям подойдёт только раздвижная модель со стороны улицы. Ну вот, теперь осталось даже место для кровати.

Раздвижная лестница

Если совсем не осталось места для кровати, используйте раздвижные конструкции лестниц. Они занимают ещё меньше места, действуя как трамвайный пантограф. Сложив её, получаем достаточно места, ведь всё помещается на крышке люка. Чтобы выдвинуть механизм, достаточно открыть крышку люка, и он сам встанет в нужное положение.

Чертёж лестницы по типу “гусиный шаг”

Для раздвижных используется только металл, ввиду особенности крепления элементов и частей. Бонусом материала из металла является возможность выбрать любой понравившийся цвет покраски.

Интерес представляет телескопическая конструкция, её можно сварить самостоятельно.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

• с одним маршем;
• винтовая.

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

Размеры основных составных частей стационарной чердачной лестницы

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг» . Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

• имеющие опоры в виде столба в центре;
• удалённые от стен, ступени закреплены на столбе;
• сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.

Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы

При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

Использовать винтовые лестницы в качестве чердачных нецелесообразно в виду сложности конструкции. Однако в эстетическом плане выглядеть они будут эффектно.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Расчёт полувинтовой чердачно лестницы

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

Лестница из профильной трубы

Такую конструкцию можно сделать при помощи сварки или сборным способом (как сборка кровати). Можно сделать стационарный и приставной тип, в виде прямой, переносной и винтовой конструкции.

Для изготовления используются швеллеры 16 см., пофили 4х4 см. На балки крепятся несущие швеллеры сваркой. Из профиля делаются заготовки ступеней прямоугольной формы. Эти заготовки монтируются на направляющие и привариваются к ним.

На каркас укладываются ступеньки из массива и крепятся саморезами. А сбоку от направляющих швеллеров приваривают опоры, на которые устанавливают поручни. На ступени прикрепляют вертикальные стойки.

Можете посмотреть видео, где рассказывается о том, как правильно сделать складную лестницу на чердак своими руками.
