Покачаться на качелях любят дети и взрослые, поэтому устанавливаются на дачах и у частных домов. Обычно это простые конструкции из дерева, рассчитанные на одного человека. Однако, зная, как сделать качели своими руками из металла можно создать уютное место отдыха не только для детей, но и взрослых.
Для постройки качелей сваренных из металла используются уголки, круглые трубы, тавры. Но чаще выбирают , так как они, по сравнению с другими видами металлопроката, обладают следующими преимуществами:
- удобная для работы форма;
- стенки образуют ребра жесткости, что повышает прочность;
- стойкость к механическим повреждениям.
Из недостатков следует отметить:
- сложность сгибания, без специального станка не обойтись;
- необходимость качественной защиты от коррозии.
Для изготовления элементов качелей применяются профили различной формы:
- из овальных труб делаются гнутые детали, например сиденья, арки, подлокотники;
- квадратный и прямоугольный профиль используется для изготовления элементов с большой нагрузкой — стоек и распорок;
- из плоских труб делаются вспомогательные детали.
Разновидности крепления качелей
Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.
По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.
Для подвешивания сиденья используются несколько вариантов:
- хомуты с крючками;
- анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине;
- с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.
Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.
Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант.
Садовые качели в виде лавочки
Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.
Подготовка материалов
Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:
- профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
- прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
- деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
- веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
- 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
- краска по металлу и лак для покрытия деревянных брусков.
Пошаговая инструкция
Сборка качелей с А-образными стойками производится следующим образом:
- Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
- Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
- Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
- К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
- Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
- На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 — 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
- Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
- На расчищенной площадке выкапываются 4 ямки глубиной 0,45 — 0,5 м.
- Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
- Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
- Качели испытывают в действии через 3 — 4 дня, когда бетон полностью затвердеет.
- Если недочетов не обнаружено конструкция окрашивается.
Детские качели своими руками
Садовые качели из металла для детей делаются высотой 1,5 — 2 м. Опоры выбираются Л-образной формы, так как они обладают хорошей устойчивостью даже без бетонирования. Для ее повышения нижние распорки стоек свариваются между собой, что позволят переносить качели. Но обвязку необходимо заглублять в землю, чтобы малыш не ударился о железо при случайном падении.
Материалы
Чтобы сварить качели своими руками понадобится:
- труба диаметром 32 мм, из которой подготавливаются 4 отрезка длиной по 2,5 м для опор. Из 5 труб по 2,4 м 4 пойдут на сварку нижней обвязки и одна на верхнюю перекладину. 8 м этой трубы пойдут на изготовление сиденья с подлокотниками и спинкой.
- 4 арматурных прута диаметром 10 — 12 мм, длиной по 1 м для крепления конструкции на земле. 0,5 м забивается, остальная часть загибается.
- цепь или веревка длиной 6 м.
- 6 штук такелажных скоб М5 для подвески сиденья.
- доска размером 314×25 см для обшивки сиденья.
- стальная полоса длиной 341 см для фиксации досок.
Пошаговый процесс
После подготовки материалов приступают к сборке:
- Сваривается каркас в соответствии с подготовленным чертежом;
- На верхнюю перекладину крепятся 2 скобы;
- Каркас окрашивается в 2 слоя;
- На площадке выкапывается неглубокая траншея в форме квадрата со стороной 2,4 м, в нее устанавливается конструкция;
- Нижняя обвязка фиксируется вбитыми стержнями с загнутыми концами;
- Траншея засыпается песком с камнями;
- На трубогибе подготавливаются детали сиденья, из которых сваривают каркас;
- Устанавливают на нем скобы;
- Подготовленные отрезки досок окрашиваются краской для наружных работ;
- На каркасе их крепят с помощью стальной полосы, приваренной сзади, по бокам и вдоль сиденья;
- Подвешивают лавочку.
После завершения работ можно заняться обустройством качелей:
- установить над ними тент, сварив его из профильной трубы и закрепив на верхней перекладине;
- на сидение сшить чехол из непромокаемой ткани, подложив под нее поролон;
- расписать с помощью трафаретов стойки узорами;
- вокруг площадки можно посадить цветы, установить декоративный заборчик, расставить забавные фигурки.
Самостоятельное строительство качелей обойдется ощутимо дешевле, чем покупка готового изделия. Если нет возможности использования сварки, их можно собрать на болтах из профильных труб. При затруднении в составлении чертежей нетрудно найти в свободном доступе подходящий вариант и использовать его в качестве примера.
У всех бывают моменты, когда хочется ничего не делать и просто сидеть, наслаждаясь свободным временем. Для этого подойдут садовые качели из профильной трубы, которые можно сделать своими руками. На ней спокойно можно посидеть, прилечь или подремать. Есть двух–, четырехместные варианты. Некоторые модели , способным защитить от дождя или солнца, а удобные сидения гарантируют комфорт.
Конструкция и оформление качалки из профильной трубы с козырьком из поликарбоната
Кроме позитивных моментов, качели имеют достоинства и с практической точки зрения. Они имеют устойчивый костяк, построенный из 4 прочных ног. Из–за того, что основой конструкции служит металлический профиль, такие качели могут выдерживать большой вес: от 230 до 280 кг.

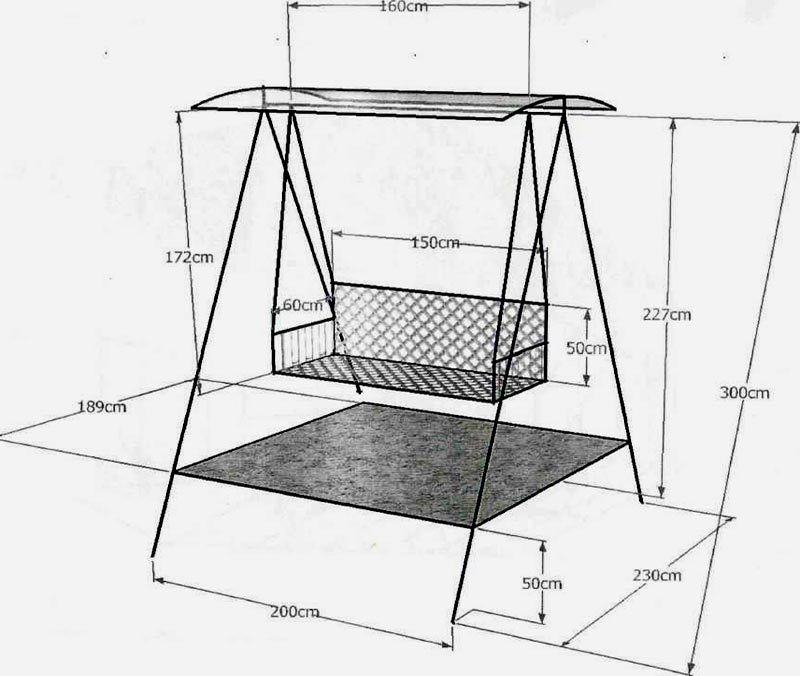

Подробный чертеж с размерами конструкции качалки для сада
Костяк получает крепость и длительный срок службы потому, что сталь для рамы, не боится многих разрушающих факторов окружающей среды. Каркас тяжелый, поэтому для не страшен даже сильный ветер. Существует 2 вида моделей для сада:
- переносные, их можно ставить в любом месте и убирать на зиму;
- стационарные - устанавливаются на весь период своей службы.
Выбирайте вид в зависимости от того, как часто вы находитесь на .
Садовые качели своими руками - пошаговая инструкция
Цена хорошей модели не всегда доступна финансово, поэтому выход один - сделать самому. Сейчас мы будем учиться делать классический вариант.
Начинать планирование и строительство нужно с опоры, она отвечает за устойчивость всей конструкции. Для изготовления берется профильная труба, размером 50 мм, сварочный аппарат, подшипники, металлические скобы.
Чертеж с размерами садовой качели из трубы для самостоятельной сборки
Чтобы подвесить сидение, нужны цепи или металлические балки. В начале работы подготавливают план.
- Чертеж. Нужно все высчитать, набросать схему с точными замерами. Это обеспечит точность сварки и установки строения.
- Заготовки. В соответствии с данными чертежа нарезаются трубы из профиля.
- Подготовка к сборке. Перед свариванием убираются зазубрины и другие дефекты.
Названия элементов и устройство качелей из труб с навесом
Начинать работу стоит с изготовления каркаса, последовательность действий можно изучить ниже в списке:
После изготовления рамы, можно приступать к следующему шагу. Сидение подвешивают на металлические стержни, цепи или высокопрочные веревки. Для его изготовления подойдет дерево, пластик. Размер зависит от ваших требований.
Использование для подвески сидения металлических цепей упрощает всю конструкцию
Самыми распространенными считаются 2–х, 3–х и 4–х местные качели. Их можно оставить «голыми» или обшить кожзаменителем, водонепроницаемой тканью. Чтобы сидение было мягким, под обивку можно поместить поролон. Чехол с матрасом лучше делать съемным, чтобы при загрязнении утеплитель можно было постирать или снять.
Есть много разных качелей для отдыха: или без. Козырек элемент не обязательный, но он имеет ряд удобств:

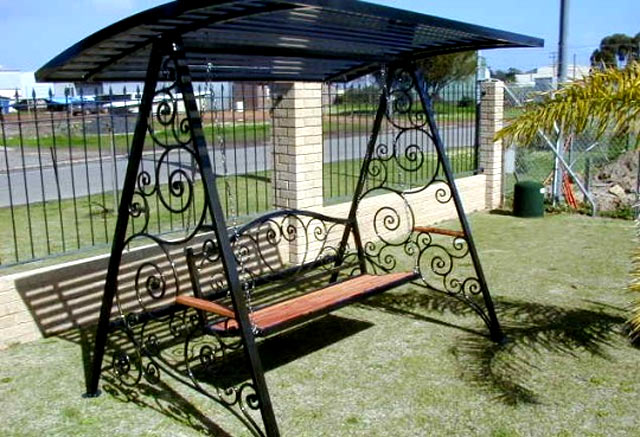

Металлическое кресло-качель с козырьком из профнастила
- защищает от солнечных лучей;
- создает покров во время небольшого дождя;
- накрывает сидение от падающих листьев и других предметов, если качели стоят, под деревом.
Для изготовления можно брать метал или дерево. Выбор верхнего достаточно разнообразный:
Кроме основных деталей, можно использовать добавочные элементы, например, занавески, подушки. Они добавят изысканности и повысят комфортность.
Чтобы подарить качелям длительное существование, нужно выбирать качественные материалы.
Готовый проект и чертеж с размерами дачных качелей из металла
Важно учитывать все нюансы и время от времени ухаживать за конструкцией. За безопасность отвечают подвесные элементы. Они должны быть максимально прочными. Крепить их нужно с особой ответственностью. Если это цепи, то проследить за целостностью звеньев.
Если выбраны металлические стержни, их необходимо прочно приваривать. При выборе веревки, для крепления делают специальные узлы.
Использование веревок в устройстве качающегося кресла
Последний вариант можно использовать только в качелях, не рассчитанных на большие нагрузки. Почему мастера советуют металл для рамы:
- более прочные, чем деревянные;
- длительный срок службы;
- он придает устойчивость при правильной установке и рациональном пользовании.
Перед началом работы нужно детально все спланировать, план перенести на схематический рисунок.
Рисунок с размерами каркаса из труб для установки в саду
Схема взаимодействия различных элементов качающейся конструкции
Интересные идеи, с подробным описанием, можно подсмотреть в строительных пособиях. Для получения от исключительно позитива, нужно соблюдать несложные правила.
Во время сварки конструкции, помните о безопасности в работе с электроинструментами. Крепко связывайте соединительные детали. Надежно закрепляйте ножки в почве, чтобы избежать расшатывания и опрокидывания.
Правильно выбранное место на участке для качели с навесом обеспечит комфортный дневной отдых в саду
Составляющие должны соответствовать друг другу. Если сидение тяжелое, то держаться оно должно на более мощных креплениях.
При эксплуатации давайте адекватные нагрузки и не оставляйте маленьких детей без присмотра.
Смотрите в видео обзор готовых качелей изготовленных из труб и дерева.
Конечно, можно приобрести садовые качели из металла в специализированном магазине, но сделать их самостоятельно намного интереснее. Вариантов конструкций множество, поэтому домашний умелец может смело взять готовые чертежи, воспользоваться или усовершенствовать их, внедряя свои оригинальные идеи.
Качели для дачи можно сделать из дерева, металла, и вообще из любых подручных материалов. Металлические конструкции отличаются долговечностью, прочностью и надежностью, а это как раз то, что нужно для детской площадки. Правда, для начала необходимо решить, где будет расположена качеля, кому она больше нужна: взрослым или детям, будет ли конструкция стационарной или переносной, стоит ли делать навес над сиденьями.
Необходимые инструменты и материалы для изготовления качелей
Имея в своем распоряжении необходимые материалы и инструменты, вдохновение и умелые рук, можно в любом месте дачного участка соорудить оригинальный уголок отдыха. Чтобы сделать садовые качели металлические своими руками, необходимо подготовить такие инструменты:
- шкурка для металлических поверхностей;
- лопата и бур;
- болгарка для резки металла;
- бетономешалка или большая емкость для замешивания раствора;
- ключи, гайки и болты;
- сварочный аппарат и электроды к нему;
- молоток.
Из материалов понадобятся:
- трубы круглого сечения из металла (диаметр не менее 1,5 дюймов);
- шарикопошипники;
- уголки из стали;
- песок, щебенка, цемент (М400) и вода для приготовления раствора;
- сиденье (доска, скамейка, лист металла);
- и антикоррозийные покрытия.
Чертеж и его описание
При составлении чертежа нужно правильно просчитать размеры качель и количество материала. Если планируется оборудовать качели семейного типа на дачу, то размеры рассчитывают исходя от таких параметров:
- ширины сиденья скамейки на одного человека (от 60 до 40 см);
- высоты сиденья (около 50-55 см, чтобы было удобно раскачиваться, тормозить и вставать);
- расстояния от сиденья до перекладины (рассчитывают индивидуально, чтобы не стукнуться головой об раму при вставании и от того, будут ли раскачиваться стоя).
Если нужно сделать подвесные качели, то расстояние от краев качалки до боковых опорных стоек определяется так:
- 15-20 см при цепном подвесе типа 2-4 и 404;
- 25-30 см для других цепных подвесов;
- 35-40 см при веревочных подвесах.
Дело в том, что при сильном раскачивании сиденье будет смещаться в стороны и может зацепиться или удариться об опорные стойки. Это довольно опасно. Поэтому этот момент необходимо учитывать обязательно.
Еще несколько вариантов чертежей (нажмите, чтобы увеличить)
Приступаем к работе
Многие дачники интересуются, как построить качели, чтобы они были безопасными, долговечными и имели привлекательный внешний вид. Для начала нужно определиться с месторасположением конструкции. Далее делают разметку и выкапывают 4 углубления или траншеи в зависимости от того, каким образом качели будут крепиться к земле. Фото качелей ниже:
- Столбы
Боковины конструкции лучше всего делать А-образными, так они будут более устойчивыми и надежными. Хотя можно сварить каркас из одинарных столбов, укрепив их уголками внизу. Чаще всего при помощи сварки делают нижний прямоугольник, на который по вертикали ставят два треугольника с перемычкой (как буква А). В этом случае качели получаются передвижными. Если не делать нижний соединяющий прямоугольник, то стойки следует хорошо забетонировать.
- Перекладина
Приваренные треугольники соединяют с горизонтальной перекладиной. Готовую конструкцию из боковин и перекладины ставят в подготовленные ямы или траншеи и выставляют строго по вертикали и горизонтали. В это же время замешивают бетон, которым и заливают углубления. Чтобы продолжить дальнейшую работу, нужно дождаться полного застывания бетона.
- Сиденье
Перед установкой сиденья нужно еще раз проверить, ровно ли установлены деревянные качели. Качалка для взрослых – это обычная садовая скамейка, только без ножек. Для детей целесообразно сделать одно- или двухместное сиденье. Выбирать сиденье можно по своему вкусу. Желательно снизу ее укрепить.
- Цепи
Подвесы из цепи стоят недешево, но обладают рядом преимуществ: они прочные, не тормозят раскачку, имеют заметные признаки изнашивания при выходе из строя, поэтому их можно вовремя заменить. Для детских качелей лучше брать мелкокалиберные цепи, чтобы исключить вероятность защемления пальцев.
- Покраска
После монтажа конструкции ее необходимо сразу же . Кроме того, что сразу же улучшится внешний вид качелей, краска защитит металл от ржавчины и коррозии.
- Преобразователь ржавчины
Чтобы по максимуму защитить металлическую конструкцию от коррозии, используют преобразователь ржавчины – специально разработанный состав, который образует прочную защитную пленку. Как правило, ее используют в качестве промежуточного средства, соединяющего металл и краску.
Меры безопасности
При неграмотной и непрочной установке качелей из металла тонкие металлические трубы могут через некоторое время вывернуться из земли или надломиться над забетонированной поверхностью. Поэтому их рекомендуют делать с опорными рамами в виде треугольника и бетонировать его нижнюю часть в траншею.
Png" alt="Качели необходимо делать из круглой трубы, а не профильной" width="285" height="215" srcset="" data-srcset="https://remontcap.ru/wp-content/uploads/2015/04/kacheli_chert-3..png 300w, https://remontcap.ru/wp-content/uploads/2015/04/kacheli_chert-3-174x131..png 70w" sizes="(max-width: 285px) 100vw, 285px">
Качели необходимо делать из круглой трубы, а не из профильной!
В соответствии с техникой безопасности при использовании садовых качелей сзади и спереди должно быть свободное пространство не менее 2-2,5 м. Качели представляют собой определенную опасность для малышей, поэтому для каркаса лучше брать не прямоугольные, а круглые трубы. Отсутствие выступающих элементов уменьшает риск получения травм при использовании.
Самодельные качели из металла без использования сварки и болгарки сделать не получится. Поэтому при работе необходимо соблюдать все правила техники безопасности при работе с электрическими приборами. Особенно следует соблюдать технику безопасности, если это будут детские качели.
Заключение
Монтаж металлической качели для сада своими руками не представляет собой особых трудностей. Тем, кто хоть немного разбирается в строительстве и умеет держать в руках инструмент, такая работа покажется увлекательной и несложной.
Все родители стремятся сделать жизнь ребенка насыщенной яркими впечатлениями и эмоциями.
Чтобы разнообразить досуг маленьких проказников, можно в частном дворе или на дачном участке соорудить садовые качели.
Сделать их своими руками не так сложно. О том, как установить качели из металла, соорудить сиденье, какие выбрать материалы для строительства и пойдет речь в нашей статье.
Материалы и инструменты
Проще всего, на первый взгляд, купить уже готовую конструкцию , как в специализированных магазинах, так и в интернете.
Цены на металлические качели варьируются от 7000 до 10000 руб . Но и изготовить качели своими руками совсем не сложно. Нужно всего лишь немного терпения.
Для того чтобы сделать качели самостоятельно, вам понадобятся:
- Трубы стальные ;
- Полосы металлические ;
- Стальные уголки ;
- Прутья стальные ;
- Несколько шарикоподшипников ;
- Бетон ;
- Подходящее сидение (металлический лист, доска, сидушка из кресла или );
- Спинка ;
- Болгарка ;
- Краска и лакокрасочные покрытия против коррозии;
- Блокнот и карандаш ;
- Совковая лопата или бур ;
- Аппарат для сварки ;
- Тиски и молоток .
Рекомендация! Покупая металлические трубы для изготовления качелей, лучше всего сразу напилить их на небольшие заготовки нужной длины. В этом случае вам будет удобно транспортировать их сверху на багажнике автомобиля.
Узнайте, как сделать круглый стол в нашей статье:
Чертежи качелей
В настоящее время на просторах интернета можно найти большое количество чертежей конструкций металлических качелей
.
Вы можете свободно модифицировать уже готовые проекты, а при большом желании можно разработать собственный, учитывая все свои пожелания и требования к качелям.
Вы можете сделать качели из металла переносными
или стационарными
.
Переносные качели
Такие качели довольно устойчивые, легко разбираются и транспортируются с места на место.
При монтаже и установке переносных качелей для закрепления ножек применяют 4 штыря из арматуры . Концы штырей можно легко загнуть тисками для того, чтобы качели были устойчивыми во избежание опрокидывания.
При установке таких качелей, штыри загоняют в землю, а при потребности их переноса на другое место – их просто вытягивают из земли.
Садовые качели для безопасности сваривают , а на стыках наваривают косынки. Косынки – это металлические треугольники, которые приваривают в углах соединения перекладины с опорами.
Они обеспечивают жесткость и надежность конструкции качелей. Очень удобны переносные качели и тем, что их можно убрать на зиму , чтобы они не ржавели от снега.
Стационарные качели
Эти качели устанавливают с помощью бетонирования углубленных в землю опор.
Их удобно использовать на участке, которые имеют большую площадь .
Согласно правилам техники безопасности при эксплуатации качелей сзади и впереди конструкции должно быть свободно около двух – трех метров
.
Полезный совет! После того, как Вы установите качели, их обязательно нужно покрасить любой краской по металлу. Это сделает Ваши качели более привлекательными и защитит их от ржавчины.
Как сделать сиденье
Самым простым и бюджетным вариантом изготовления сидения будет обычная широкая доска
.
Ее можно подвесить на канатах к перекладине качелей. Но это не всегда удобно и безопасно, тем более, если в семье есть маленькие дети.
Поэтому прежде чем приступить к изготовлению сидения, вы должны четко представлять, чего именно вы ожидаете от качелей.
Изготавливая металлические качели своими руками необходимо правильно рассчитать размеры сидения . Можно соорудить в качестве сидения лавочку.
Она может быть как для одного человека, так и для нескольких.
Крепления сидения к качелям также могут быть совершенно разными: от простых веревок до прутьев из металла, крепящихся с помощью шарикоподшипников.
Тип сидения чаще всего зависит и от количества детей в семье. Если на качелях будет кататься один ребенок – сидение может быть одноместным.
Его ширина должна составлять 40 - 60 см . Если на качели будут кататься двое и более детей – сидение нужно сделать на 100 см больше по ширине.
Если же вся семья любит совместный отдых и родители тоже не прочь вспомнить молодость и покачаться на качелях, то лучше всего, если роль сидения будет выполнять лавочка. Ее ширина должна быть от 1,5 до 2 м .
Учитывайте то, что качели должны быть комфортными, поэтому предусмотрите мягкое сидение и навес -защиту от солнца.
В качестве навеса можно использовать брезентовую ткань или купить готовый тент и прикрепить его к качелям с помощью универсальных креплений, которые позволяют прикрепить навес к любой конструкции качелей.
Установка качелей
Монтаж качелей можно легко выполнить самостоятельно
.
Этапы установки качелей:
- Боковины качелей лучше всего выполнить в форме буквы «А» . После чего их с помощью двух гаек соединяют с перекладиной ;
- Определяют место расположения качелей на территории двора;
- Потом нужно сделать разметку и выкопать четыре ямки;
- Замешать бетонный раствор . Наполнителем может выступать щебенка;
- Каркас качелей нужно точно выставить по вертикали и горизонтали ;
- Ямки заливают бетоном и утрамбовывают ;
- После того, как бетон застынет, следует еще раз проверить, чтобы качели были установлены ровно ;
- Прикрепляем сидение ;
- Качели готовы!
Обратите внимание! Сидение лучше всего подвесить на синтетическую веревку или цепи. Такая веревка прочная и устойчивая к гниению. Она не боится атмосферных осадков.
Меры безопасности
При выборе и покупке материала для изготовления качелей не нужно экономить
.
Для каркаса лучше всего использовать круглые металлические трубы . Всем известно, что качели представляют повышенную опасность для детей, поэтому важно, чтобы на них не было выступающих элементов.
Изготовление самодельных качелей предусматривает использование сварочного аппарата и болгарки . Поэтому нужно соблюдать все правила техники безопасности при работе с электроинструментами.
Эксплуатация качелей маленькими детьми должна проходить под наблюдением взрослых во избежание травмирования.
Более наглядно инструкция по строительству металлических качелей показана в этом видео .
Отличным местом для отдыха детей и взрослых станут садовые качели из металла своими руками, чертежи которых можно увидеть на рисунке 1. Данная работа не требует дорогостоящих элементов и каких-либо профессиональных навыков или профильных инструментов. А проделанная работа порадует не только детишек и их друзей, но и взрослых.
Рисунок 1. Чертежи садовых качелей из металла своими руками
Схема качелей и нужные материалы
Так как главной задачей является соорудить наиболее простые садовые качели, их схема не должна быть сложной. Однако чаще всего схемы качелей предполагают более сложный метод постройки, при котором будет необходимо использовать сварочный аппарат.
Поэтому сооружение п-образных садовых качелей (рис 2), стойки которых будут вкопаны, является самым легким вариантом, так как при этом можно обойтись без сварки.
Рисунок 2. Стойки П-образных садовых качелей вкопаны в землю. Их установка является самым легким вариантом, так как при этом можно обойтись без сварки.
Устройство качелей и их элементы:
- Вертикальные планки в количестве двух штук длиной 3,5 метра, которые потребуются для столбов качелей. Лучший вариант – использовать профильную трубу сечением 60*60 мм и более. Эти трубы нужно вкопать на 1 метр, и для того чтобы они не расшатывались, забетонировать раствором. Так, качели будут примерно 2,5 метра высотой. Следует знать, что профильная труба, по сравнению с круглой, имеет больший запас прочности.
- Горизонтальной планкой будет выступать квадратная металлическая труба сечением 60*40 мм. Длина трубы не должна превышать 2 метров и зависит от нужной ширины сидений. Она должна располагаться большей стороной вертикально, так как это даст больший показатель прочности на изгиб. Чтобы закрепить ее к вертикальным стойкам лучше воспользоваться болтами М16 с пружинной стопорной гайкой.
- Для сидений используйте уголок размером не менее 40*40 мм. Его длина зависит от наличия спинки. Для сидений без нее, длина уголка может быть 40 см, со спинкой – 80 см.
- Сами сидения будут подвешены к горизонтальной перекладине с помощью оцинкованной цепи. Она будет крепиться на карабины.
Обозначив все цели, собрав и подготовив нужные элементы, можно приступать к практической составляющей процесса.
Вернуться к оглавлению
Установка столбов
Для прочности яма под столб должна быть глубиной не менее 1 м, а после установки столба используется цементный раствор и щебень.
Для того чтобы правильно установить столбы, для начала нужно выкопать яму. Высота ямы была указана выше и равна приблизительно 1 метру. Так как она должна быть узкой, а лопатой это проделать будет сложно, лучше воспользоваться буром. С его помощью можно легко проделать данную работу, сделав небольшое расширение у дна для большей цепкости и долговечности бетонирования.
Насыпьте на дно ямы немного щебня и выставьте правильно столб, воспользовавшись отвесом или уровнем. Потом засыпьте ее щебнем до конца и утрамбуйте.
Чтобы облегчить задачу можно использовать самодельный трамбовщик – бревно с рукояткой из куска бруса размером 50*50 мм. Рукоятку нужно зафиксировать максимально жестко. Для этого воспользуйтесь длинными гвоздями или шурупами. Этот инструмент выглядит как т-образная толкучка. Он также пригодится в проведении дальнейших работ на участке.
Убедившись, что столбы установлены правильно и неподвижно, заливаем яму, используя цементно-песчаный раствор. Для данных работ подойдет цемент 100 марки, который следует замешать, используя правильные пропорции. Не беда, если вы выберете цемент другой марки, они более дорогие, но их качество на порядок лучше.
Вернуться к оглавлению
Горизонтальная планка и сиденья
Воспользовавшись сверлом на 16 мм, просверлите отверстия в планке и притяните к столбам болтами с пружинной стопорной гайкой. Для закрепления цепей на горизонталь воспользуйтесь рым-болтами, закрепив их гроверными гайками по обе стороны.
Место, в котором будут рым-болты, требует усиления, так как под большой нагрузкой они могут деформировать планку и прорвать отверстие. Используйте для этого куски металлических профилей того же размера.
Если вы выбрали более легкий вариант, то используйте сидение без спинки:
- Каждый уголок с одной стороны должен иметь два отверстия под карабины для цепи, с другой – нужное количество отверстий для крепления бруса.
- Бруски размером 50*50 мм нужно обстругать и притянуть болтами. Используйте болты с полупотайной головкой.
Сиденья для качелей можно сделать как без спинки, так и со спинкой, но для этого необходимо согнуть металлические уголки под нужным углом.
Вы также можете заменить брус на толстую фанеру, 15 мм будет достаточно. Только перед этим ее нужно будет пропитать олифой, которую следует подогреть на водяной бане. Это нужно для увеличения противодействия влаге. Пропитку следует делать не менее двух раз.
Чтобы сделать сидение со спинкой, нужно уделить немного больше внимания. Уголки длиной 80 см следует согнуть под нужным углом. Учитывая то, что качели делаются без сварочного аппарата, процесс создания сидений со спинкой выглядит так:
- Выберите любой край и сделайте ближе к центру треугольный вырез. Нужный угол равен вычитанию со 180°. Например, если вам нужен угол 100°, вырежьте треугольник с углом 80°.
- Согните уголок на месте выреза.
- В меньшей стороне просверлите отверстия с шагом около 15 см.
- Зафиксируйте положение уголка накладкой из фанеры, использовав те же болты с потайными головками.
- Срежьте лишнюю резьбу около гайки.
Вернуться к оглавлению
Закрепление цепей
Так как конструкция предполагает два варианта сидений, длину цепей нужно подбирать под каждый отдельно. Сидения без спинки должны висеть горизонтально, а со спинкой – с уклоном около 15°. Уклон делается в сторону спинки.
Для закрепления используйте карабины из оцинковки или нержавейки. Будет карабин с защелкой на пружине или с резьбовой муфтой – не важно.
Не нужно делать сидения слишком высоко, высота над землей не должна превышать 50 см.
Если вы выбираете карабин с пружинной защелкой, обязательно проверяйте наличие на ней зацепа. Он создан для того, чтобы избежать возможной деформации при большой нагрузке. Это очень важно, ведь безопасность – это главное правило данной конструкции.
