Весной, для большинства жителей нашей страны, начинается трудовая огородная эпопея. Ну, а как же иначе. Ведь те счастливчики, которые обладают дачными участками в результате своего труда, потом всю зиму питаются качественными овощами, ягодами и фруктами со своего огорода. При правильном хранении можно долгое время употреблять овощи и фрукты в свежем виде. Для таких трудолюбивых огородников и предназначена эта статья. Лопата и окучник дело конечно хорошее, но слишком утомительное. Хотя для молодых людей, пожалуй, даже полезное для физического развития. При вскопке грядок лопатой работают все группы мышц. Получается двойная польза: и тело укрепишь, и с огородом родителям поможешь.
Но, этот труд все-таки можно облегчить, используя самодельный культиватор из старого велосипеда. Кому позволяет семейный бюджет, тот конечно может купить механический культиватор заводского производства. Но для самодельщиков, которые предпочитают все делать своими руками, возможно, будет интересна информация о самодельном ручном культиваторе. Кстати это устройство, если его немного доработать, может служить также и легким плугом. Естественно таким самодельным плугом твердую землю вспахать будет практически невозможно, но, допустим, грядки, которые каждый год перекапывались и удобрялись навозом, вполне поддадутся его обработке. А так, для простого взрыхления и очистки от сорняков, этот самодельный культиватор очень даже может пригодиться.
Технология изготовления самодельного культиватора
Итак, приступим к изготовлению культиватора. Для его основы мы можем использовать старую велосипедную раму. В верхней части рамы мы прикрепляем две ручки, которые можно изготовить из металлических трубок. Концы трубок сплющиваются. В них просверливаются отверстия. Далее с помощью болтов крепим эти ручки к раме велосипеда.
В нижней части рамы крепится культиваторная головка, которую тоже можно сделать самостоятельно, используя стальную пластину, к которой привариваются заостренные металлические прутья (думаю, старые грабли тоже могут подойти), либо купить готовую культиваторную головку в сельскохозяйственном магазине.
Все узлы самодельного культиватора крепятся болтовыми соединениями. Велосипедное колесо крепится к раме контргайками. Его лучше брать среднего размера. Ну, вот, пожалуй, и все. Представленная схема подробно показывает, из чего состоит самодельный культиватор, и как его узлы соединяются между собой.
Таким культиватором очень удобно убирать сорняки и обрабатывать картофельные грядки. Также, как у же говорилось выше, к нему вместо культиваторной головки, можно прикрепить маленький легкий плуг, и вспахивать им огородные грядки под овощи. Удачи!
Это интересно:
- ››
Евгений Седов
Когда руки растут из нужного места, жить веселее:)
Содержание
Культивирование представляет собой способ обработки земельного пласта без его переворачивания. Такая поверхностная работа по разравниванию, подготовке к посеву, окучиванию картофеля, очистке от сорняков, сбору урожая может быть облегчена использованием ручных культиваторов. Они станут незаменимыми помощниками на небольших участках, в труднодоступных местах, при работе в небольших теплицах. При необходимости обрабатывать участки площадью более 3 соток имеет смысл задуматься о приобретении или создании мотокультиватора на электро- или бензиновой тяге.
Виды ручных культиваторов
Разнообразие приспособлений для культивирования земли определяется видами сельскохозяйственных работ, проводить которые необходимо с ранней весны до осени. Некоторые виды культиваторов ручных применяются круглый год для ухода за комнатными растениями или тепличными насаждениями. По виду перемещения они подразделяются на движущиеся и точечные. К движущимся относятся все виды ротационных разрыхлителей, окучиватели, скарификаторы, бороны. Точечными устройствами являются удалитель корней торнадо, картофелекопатели, культиваторы комнатных растений.
Ротационный ручной культиватор
Принцип работы ротационного культиватора основан на вращении 4-5 конечных звезд или фрез, концы которых загнуты и заточены. Приводятся во вращения они либо внешним механическим приводом, либо при ручном надавливании. Вращающиеся фрезы подрезают корни сорняков, вырывают их, измельчают верхний слой земли. Одновременно происходит разрыхление поверхности. Такое устройство без механического привода можно использовать только на облагороженных землях. Если требуется обработка целины необходимо приобрести электрический или бензиновый мотокультиватор.
Рыхлитель
Для улучшения орошения, быстрого удаления сорняков и внесения удобрений на личном дачном или приусадебном участке необходимо купить ручной культиватор. Представляет собой 3-4 загнутых к низу крюка, которые могут насаживаться на длинную рукоятку для обработки участка или быть закреплены на короткой ручке для рыхления земли комнатных растений. Возможно закрепление рыхлителя, как одного из сменных приспособлений, на станине колесного ручного культиватора или с механическим приводом.
Удалитель корней
Для избавления от сорняков необходимо удаление из земли корня растения. Решению этой задачи поможет ручной удалитель растений вместе с корнями. Он представляет собой приваренные к основанию три острых прута, концы которых загнуты в одну сторону для вкручивания в земляной наст. Основание приваривается к трубчатому элементу с удлиненной поперечной рукояткой. Такое устройство называется «Торнадо» и работает следующим образом:
- расположите инструмент так, чтобы сорняк был в центре между остриями прутьев;
- взявшись за концы рукоятки, вкручиваете удалитель корней в землю по часовой стрелке на глубину корней сорняка;
- вытаскиваете растение вместе с корнями;
- стряхиваете землю вместе с сорняком.
Картофелекопатель
Традиционно сельские жители для выкапывания картофеля используют вилы. Небольшое усовершенствование их конструкции превратит их в простой для людей любого возраста ручной культиватор-картофелекопатель. Для этого необходима небольшая трансформация:
- вилы располагаются не вертикально, а загибаются под углом 30-50 градусов к земле;
- к тулейке приваривается вертикальный заостренный штырь;
- вместо черенка в тулейку вставляется металлическая труба с горизонтальной рукояткой;
- выкапывание картофеля производится втыканием инструмента в землю возле куста, поворотом вокруг оси до проникновения вил под куст и наклоном рукоятки до извлечения клубней.
Для комнатных растений
Культиваторы ручные садовые применяются для комнатных растений, включают рыхлитель и лопатку. При помощи рыхлителя верхний слой земли разрыхляется, становится доступнее для проникновение влаги, кислорода, удобрений. Лопатка используется при пересадке растений, для добавления удобрений. Изготавливаются они из нержавеющей стали с прорезиненной рукояткой. Ручные инструменты для ухода за насаждениями могут применяться не только для комнатного горшкового разведения, но и в небольших теплицах, парниках, при украшении цветами дач, приусадебных участков, лоджий.
Плоскорез
Теоретическая база применения при рекультивации целинных земель в отличие от плугов плоскорезов заложена в начале ХХ века, а практически была реализована в 50-е годы прошлого века при освоении казахской целины. При этом плоскорез срезает корни сорняков, производит взрыхление, но верхний слой не переворачивает, что не нарушает структуру почвы и повышает урожайность. Плоскорез представляет собой несколько закрепленных на вертикальных стержнях из арматуры заостренных плоских пик или плоских ножей, которые при движении уходят на глубину 10-20 см, подрезают верхний пласт.
Как сделать ручной культиватор своими руками
Ручные культиваторы для обработки почвы на даче можно сделать своими руками. Для этого могут понадобиться:
- металлические узкие полосы или штыри,
- деревянные или металлические черенки с возможностью закрепления горизонтальных рукояток;
- стандартный набор инструментов – отвертка, молоток, болгарка, плоскогубцы, тиски, стамеска, шурупы.
- для некоторых изделий могут понадобиться точильный станок и сварочные работы.
Изготовление культиватора плоскорез
Самым известным ручным культиватором является плоскорез Фокина. Близкую к нему конструкцию можно изготовить самостоятельно. Для этого понадобится:
- стальная полоса толщиной 3-5 мм, длиной – 40-50 см и шириной 4-6 см;
- деревянная круглая или квадратная рукоятка;
- 4-8 саморезов по дереву.
Процесс изготовления будет включать несколько действий, для выполнения которых понадобятся тиски, плоскогубцы, стамеска, точильный станок. Для изготовления плоскореза проделайте следующие операции:
- просверлите в полосе с одной стороны 4-8 отверстий для ее крепления;
- согните стальную полосу в виде цифры «7» с выпрямлением нижней ее части;
- закалите заготовку – доведите до красного цвета паяльной лампой или положите в костер, затем дайте остыть;
- с одной стороны квадратной деревянной рукоятки сделайте удобную для руки рукоятку (если у вас круглая рукоятка сделайте стамеской плоскую поверхность с одного края для крепления полосы);
- закрепите полосу на плоской поверхности рукоятки с помощью саморезов;
- произведите заточку горизонтальной части плоскореза на точильном круге.
Торнадо
Если нет возможности приобрести вилочный удалитель корней «Торнадо», его можно сделать своими руками. Самым простым способом является изменение формы зубьев обычных вил – основания зубьев необходимо разместить равномерно по окружности, а острые концы загнуть в одну сторону по спирали. Вместо черенка к тулейке желательно приварить вертикальную профтрубу длиной до груди хозяина с поперечной рукояткой 80 см по форме, напоминающей букву «Т». Рукоятка должна быть удобной для хвата двумя руками по краям, а увеличение рычага облегчит процесс врезания в землю при его поворачивании.
Звездочный культиватор своими руками
Основными задачами звездочного культиватора являются подрезание корней сорняков на глубинах 10-20 см, перемешивание верхнего слоя почвы. С этой задачей легко справляются маломощные ручные электро- и бензиновые мотокультиваторы. Упростить создание самодельного такого агрегата может применение в конструкции старого велосипеда с передачей на звезду вращения колеса посредством цепной передачи. Для желающих сделать простой звездочный культиватор необходимо запастись:
- листовым металлом толщиной 2-3 мм;
- гладким прутом диаметром 5-8 мм;
- трубкой длиной 20 см и внутренним диаметром 7-10 мм, который должен соответствовать диаметру прута;
- трубкой, длиной 15-20 см и внутренним диаметром 30-40 мм для создания тулейки; металлическим или деревянным черенком диаметром 30-40 мм и длиной по росту земледельца.
Создание такого устройства своими силами сопряжено с трудностью решения задачи вращения звезд или фрез без трения. Применение для этой цели сложного механизма с подшипниками создаст много дополнительных задач – необходимость смазки, защиты от земли, влаги. Инструкция по изготовлению простого звездочного культиватора включает:
- Из имеющихся в наличии листов стали болгаркой вырезаются 6-7 лучевые звездочки с длиной лучей 5-8 см от диска и отверстием в середине.
- Трубка разрезается на 2-3 равные части и приваривается к звездочкам.
- Полученный поворотный дисковый элемент насаживается на прут (вращение на нем должно быть свободным).
- Прут изгибается для придания ему бутылочного вида (при этом его концы соединяются вместе, дуга изогнутого прута не должна мешать движению элемента вращения).
- Концы прута заводятся в трубу и заклепываются, либо привариваются к тулейке.
- В тулейку вставляется и крепится саморезом черенок.
- Из листа металла вырезается полоса шириной 3-5 см, которой предается П-образная форма.
- Полоса крепится на пруте ближе к тулейке.
- После антикорозийной покраски инструмент готов к использованию.
Культиватор из старого велосипеда
Идеальной заготовкой для создания культиватора может стать старый велосипед. Для этого необходима рама, руль, и одно его заднее колесо. Чертеж такой переделки можно найти в интернете. Проделайте следующие операции:
- снимите переднее колесо;
- руль поверните рукоятками наружу и зафиксируйте (можно сваркой);
- снимите рычаги с педалями;
- к оси передней звезды можно с двух сторон закрепить полуоси с фрезами;
- если оставить цепь, то вращение колеса будет передаваться на звезду и вращать фрезы, для ускорения вращения желательно поменять местами большую звезду и звездочку на колесе;
- на нижней части вертикальной подседельной трубки закрепите трубу с крепежом болтами для дополнительных навесных приспособлений – рыхлителей, плугов, окучников, щелевателей, борон;
- управление таким агрегатом заключается в толкании ручек колесом вперед;
- регулировать глубину проникновения культивирующего инструмента в землю можно нажатием вниз.
Преимущества и недостатки ручных культиваторов
Сельскохозяйственные работы – вскапывание, прополка представляют собой тяжелый физический труд. Поэтому любые средства его упрощения будут всегда оценены земледельцами. Уход за комнатными растениями, цветником на даче потребует применения ручных рыхлителей, лопаточек. Огородные участки площадью более 3 соток будет трудно обрабатывать без универсального мотокультиватора с набором разных навесных приспособлений. Для небольших участков, сложных мест или теплиц оправдано применение ручных культивационных инструментов. Их плюсами являются.
И грядки собственноручно очень сложно, однако изготовленный самодельно окучник значительно упрощает жизнь фермеру. Схема создания агрегата весьма проста.
Принцип действия
Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.
Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.
Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:
- культиватор врезается в землю;
- управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
- движение осуществляется за счёт имеющегося колеса.
Что понадобится для создания окучника?
Первым делом потребуется определённое оборудование и материалы:
- рама ненужного велосипеда (обязательно с рулём и одним колесом 26-28 дюймов);
- культиватор (плуг), которую можно купить или изготовить самостоятельно;
- приспособления для сварки;
- ключи для гаек и болтов (если культиватор будет прикручиваться к креплению).
Одновременно с этим понадобится немного терпения и умение работать со сварочным аппаратом.
Предварительные действия
Для начала подготавливается рама от велосипеда: руль, седло, педали, заднее колесо снимается. Второе колесо разбирается и очищается – нужен только металлический обод.
Металлический обод лучше входит в почву, отчего окучник получит гораздо большую устойчивость и манёвренность, чем с резиной. Управлять таким агрегатом станет в значительной мере проще.
Процесс создания окучника
Процесс изготовления можно разделить на 5 этапов:
- Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
- Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
- Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.
Если культиватор будет прикручиваться, то затягивайте гайки максимально туго, иначе ручной окучник не протянет и пары дней. Именно здесь и приходят на помощь оба ключа: для болтов и гаек. Орудуя ими одновременно, удастся крепко и надолго закрепить детали.
- Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
- Заранее снятый руль туго закручивается на месте седла.
Создание культиваторной секции
Если не удалось найти/купить/снять культиватор, его можно изготовить самостоятельно.
Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.
Однако следует придерживаться следующих требований к данной детали:
- общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
- культиватор должен уходить под грунт на 10-15 см;
- угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.
После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.
Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее видео:
Если управлять окучником вдвоём, процесс окучивания значительно упростится и ощутимо повысится эффективность проделанной работы. Для работы ручным окучником в паре, нужно прикрепить к передней части агрегата обычный ремень.
К задней части можно прикрепить какой-либо груз. Таким образом улучшается врезание в грунт, отчего, опять же, повысится эффективность работы. Но одновременно с этим таким агрегатом будет сложнее двигаться вперёд из-за повышения массы.
Другие виды окучников
Существует множество схем создания окучников. Далее рассмотрим иные способы.

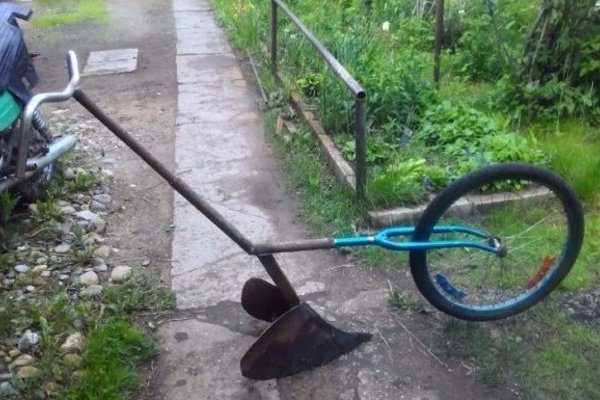

Из велосипедного колеса и вилки
Если имеется передняя велосипедная вилка и колесо к ней, то можно создать окучник и по такой технологии:
- 2 трубы нужно заварить под тупым углом;
- к длинной трубе крепится руль от велосипеда (разумнее будет его приварить, чтобы не слетел при работе);
- к стыку обеих труб, внизу, прикрепляется/приваривается культиватор.
Итоговый результат работы будет похож на это:
Создать такой окучник гораздо проще, чем упомянутый ранее. Однако для разных целей следует применять разные типы агрегатов.
Из детского велосипеда
Вам понадобится металлический велосипед на 3 колёсах:
- седло и переднее колесо снимаются и убираются;
- с внутренней стороны рамы возле колёс привариваются лопасти культиватора;
- угол их размещения подбирается индивидуально (влияет на то, как будет перемещаться окучник: по рядам или между ними).
Рекомендуется приварить лопасти так, чтобы угол был направлен к ногам работника, а раскрывался спереди. Таким образом, окучник будет передвигаться по земле не между рядами, как предыдущие разновидности, а по самому ряду. Преимущество в том, что каждая из лопастей культиватора будет обрабатывать ряд сразу с двух сторон:
Но важно помнить, что если детский велосипед слишком низкий, то чем выше растения картофеля, тем сложнее будет процесс окучивания (повреждение ростков прямо скажется на здоровье клубней).
На этом создание самодельного окучника для картофеля окончено, и можно приступать к процессу окучивания грядок. Изготовить данное устройство несложно, особенно в сравнении: немного поработать сварочным аппаратом и получить огромную эффективность в работе или же окучивать каждую грядку собственноручно.
Вот-вот настанет лето, и бо́льшая часть нашего свободного времени будет занята огородными хлопотами. Наверняка основные из них заключаются в выращивании картофеля. Ведь именно эта культура стала едва ли не основной на наших огородах и столах. А значит, вы знаете, как нелегко окучивать ряды картошки вручную. Существует немало устройств, призванных облегчить этот труд, и одно из них - окучник. Его можно сделать самостоятельно из старого велосипеда.
Как используется окучник
Те, кто окучивает картофель руками, знают, какими болями в спине, плечах и руках отзывается долгое стояние в согнутом положении. Даже если вы пользуетесь относительно удобным плоскорезом с длинной ручкой, это вряд ли спасёт от дискомфорта. Поэтому очень важно во время окучивания свести к минимуму наклоны с длительным удержанием такой позы. Что бы ни говорили о необходимости физических нагрузок, но гимнастические упражнения и работа в огороде - это очень разные вещи. Как раз окучник благодаря своей высоте поможет вам провести работы, не сгибая спины. Есть много способов изготовить это устройство из подручных средств (не говоря уже о том, чтобы купить готовую заводскую модель), но было бы неплохо свести расходы и трудозатраты к минимуму. Старый велосипед, уже не пригодный к выполнению прямых обязанностей, подходит для этого как нельзя лучше. У него идеальная высота, подходящая форма, руль на нужном уровне, и он немного весит.
Старый сломанный велосипед очень легко переделать в полезное приспособление для огородных работ
Давайте рассмотрим, по какому принципу работает ручной окучник.

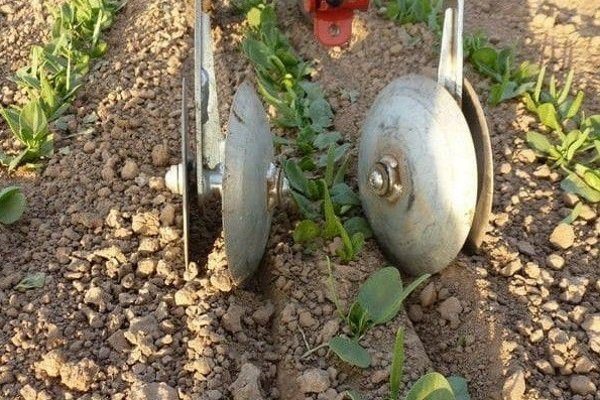

Основной частью устройства является плуг, который может быть конической формы или в виде наконечника стрелы. Именно он вспахивает землю, углубляясь в неё на 10–15 см. Лопасти плуга должны быть расположены под определённым углом, чтобы при продвижении раздвигать почву в междурядье на нужную ширину и засыпать поднятым грунтом картофельный ряд. Ширина этой детали зависит от ширины рядов.
Плуг подходящей формы - главная составляющая часть окучника
Плуг закрепляется на велосипедной раме с рулём. Посредством руля вы управляете агрегатом. А продвижение устройства по грядке обеспечивается за счёт колеса спереди рамы.
То есть, простыми словами, алгоритм действий при работе с окучником выглядит так:
Картошка будет окучена быстрее, а главное - легче, чем если бы вы делали это сапой, обрабатывая каждый куст.
Обратите внимание! Такой способ окучивания при помощи рассматриваемого устройства одинаково хорошо подойдёт для грядок, посаженных как гребневым, так и рядковым способом.
Изготовление окучника из велосипеда
Если вы давно дружны с инструментом и носите гордое звание «на все руки мастер», то собрать такое устройство для вас будет не более, чем развлечением на пару часов. Но окучник из старого велосипеда настолько прост, что даже новичку не составит труда сделать это.
Какие понадобятся материалы и инструменты
Всё, что нужно, наверняка есть в вашем гараже. В крайнем случае любую составляющую нетрудно достать где угодно - у знакомых, соседей, в магазине или на мусорке.
Пошаговое описание процесса
Изготовление окучника состоит из нескольких этапов.
Обратите внимание! Помните о технике безопасности во время работы. При необходимости надевайте перчатки или рукавицы, защищайте глаза очками, а дыхательные пути - респиратором.
Подготовительный этап
Сначала вам нужно подготовить велосипедную раму к дальнейшим действиям. Снимите руль, седло, заднее колесо и педали. Переднее колесо освободите от шины и камеры, чтобы остался только обод.
Разберите велосипед, сняв с него все лишние детали
Подготовьте секцию плуга (культиватора) к креплению на место, где было заднее колесо. Для этого приварите крепление к секции.
Этап изготовления агрегата
Обрежьте крепление для заднего колеса, чтобы остался только треугольник рамы. Секция тракторного культиватора прикручивается на обрезанное место, впритык к участку, на котором крепились педали. Туго затяните гайки подходящим по диаметру гаечным ключом. Таких ключей может понадобиться два: один - чтобы удерживать болт, другой - закручивать гайку.
Используйте одновременно велосипедный и гаечный ключи, чтобы было удобнее затягивать гайки
Отрегулируйте вынос секции плуга, чтобы во время окучивания вам было удобно идти на некотором расстоянии от агрегата. Вместо седла установите руль и туго затяните место соединения велосипедным ключом. Отрегулируйте высоту руля под ваш рост.
Также потребуется затянуть как можно туже переднюю вилку, а лучше заварить её намертво, чтобы она не поворачивалась во время процесса окучивания.
Если у вас нет готовой культиваторной секции, можно сварить её самостоятельно или заказать специалисту-сварщику. При этом нужно придерживаться правил:
- ширина окучника должна составлять 2/3 ширины ряда;
- угол между сваренными лопастями должен быть около 80–90°, чтобы деталь хорошо схватывала грунт.
Помните о технике безопасности во время сварочных работ! При нарушении можно получить механические травмы, термические ожоги от капель расплавленного металла и шлака или поражение электрическим током.
Вы можете ещё больше облегчить работу с окучником, если будете работать в паре. Наденьте на переднюю часть агрегата ремень, за который будет тянуть первый участник, пока второй управляет устройством. Также к низу окучника можно прикрепить груз, чтобы плуг лучше врезался в грунт.
Как ещё можно использовать велосипед для изготовления окучника
Рассмотренный выше способ - не единственный. Вы можете сделать окучник из переднего велосипедного колеса с вилкой. Понадобится ещё два куска металлической трубы, сваренные под тупым углом. К длинной трубе сверху прикрепляется велосипедный руль. Его тоже лучше приварить для надёжности. На стыке двух труб снизу присоединяется культиватор.
Изготовить окучник из переднего колеса велосипеда ещё проще
Также можно сделать окучник из трёхколёсного велосипеда для детей. Для этого снимается сиденье и откручивается переднее колесо. Но для такого варианта не подходит готовый культиватор от трактора. Лучше будет, если вы приварите лопасти под определённым углом с внутренней стороны рамы рядом с колёсами. Данная конструкция предусмотрена для передвижения не по междурядью, а по ряду.
Видео: как сделать своими руками окучник-культиватор из старого велосипеда
Как видите, садово-огородные заботы можно значительно уменьшить, а окучник, который станет вашим помощником, вы легко изготовите самостоятельно. Кроме того, вы ещё и пристроите старые, уже непригодные вещи, сделав их полезным приспособлением. А если у вас будет время на изготовление соответствующих сменных насадок, то окучник можно использовать в качестве культиватора, или пропалывать и рыхлить грядки. Удачи!
Иногда овощи и фрукты действительно выгоднее покупать в магазине. Но в качестве продукции, выращенной собственными руками, всегда больше уверенности. К тому же работа на земле повышает жизненный тонус, если выполнять её с умом. А вот тяжелый физический труд не всегда полезен, особенно для тех, кто привык работать только в офисе. Чтобы весенние хлопоты были приятными и не слишком обременительными, необходимо обзавестись средствами малой механизации. Современную технику можно, конечно, купить, но оказалось, что сделать, например, культиватор своими руками достаточно просто. Убедитесь в этом.

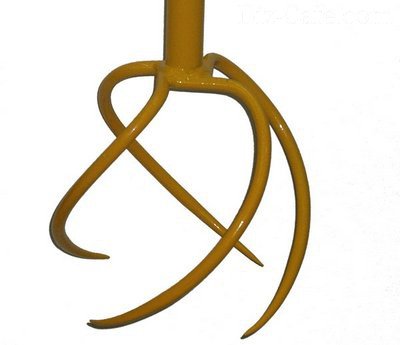

Торнадо – так называется ручной культиватор, который можно и нужно сделать своими руками. Имея такое устройство, напоминающее искривленные вилы, можно забыть про бесконечные сражения с сорняками. Зубья инструмента под углом вонзаются в землю, после чего Торнадо нужно повернуть и приподнять. Для этого не придется прилагать избыточные усилия, потому что вместо обычной ручки у Торнадо имеется рычаг.
Культиватор Торнадо привлекает тем, что он достаточно прост в использовании и работа с ним не требует каких-то значительных усилий
Всем хорош этот замечательный корнеудалитель, но знакомство с его магазинной ценой может напрочь отбить желание стать его владельцем. Впрочем, ничего сложного в этом приспособлении нет. Культиватор Торнадо можно сделать самостоятельно и даже несколькими разными способами.
Торнадо из пружинистой стали
Нам понадобится стальная лента длиной 50 см, 1-1,5 мм толщины и 2 см ширины. Для нашей цели лучше всего использовать пружинистую сталь. Сгибаем ленту в виде петли и крепим к деревянному черенку инструмента. Длина черенка определяется в зависимости от роста владельца: работать инструментом должно быть удобно. Можно сделать и рычаг, такой же, как у магазинного корнеудалителя. Рабочая стальная петля должна получиться диаметром в 20 см, что немногим меньше ширины междурядий. Края петли затачиваются напильником с двух сторон.
Сорнякам – вилы в бок
Если Торнадо похож на вилы, то почему бы из этого привычного для всех огородников инструмента и не сделать ручной культиватор своими руками? Купим в хозяйственном магазине обычные вилы и придадим зубьям этого инструмента нужный изгиб при помощи молотка. В целом инструмент должен напоминать своеобразный штопор. Важно не торопиться и действовать осторожно.
Для рычага понадобится полуметровый отрезок пластмассовой трубы. Покупаем в магазине и пластиковую ручку-насадку для черенка, которую используют для вил или лопат. Трубку разрезаем вдоль, надеваем на рукоятку и закрепляем изолентой так, чтобы она не скользила. Теперь получившийся рычаг выступает примерно на 25 см от черенка с обеих сторон.
Логично сделать вилообразную часть Торнадо именно из вил – хорошо знакомого всем огородникам инструмента, который есть у каждого
Немаловажной частью для культиватора Торнадо является его верхняя рычажная часть: благодаря рычагу можно, прилагая минимальные усилия, выполнять тяжелую работу
Вариант #2: плоскорез на базе велосипеда
Культиватор-плоскорез поможет справиться с сорняками и существенно облегчит жизнь любого огородника. Конструктивно он сложнее, чем Торнадо, но не намного.
Для создания плоскореза необходимы:
- старый велосипед, которым уже никто не пользуется по прямому назначению;
- головка от пришедшего в негодность культиватора или рабочая поверхность двуручной пилы;
- дрель, болгарка, ключи, сверла, болты и так далее.
От велосипеда пригодится рама и одно колесо. К раме прикрепляется культиваторная головка. В этом же качестве может использоваться режущая часть двуручной пилы, небольшой плуг или стальные острые прутья, изготовленные самостоятельно. Рукоятки для управления механизмом изготавливается из алюминиевых или стальных труб. Обрезок трубы примерно в 2,5 см диаметром пригодится в качестве поперечной перемычки.
Плоскорез можно сделать на основе старого велосипеда, используя в качестве режущей части рабочую поверхность двуручной пилы, иронично называемой «Дружба»
Никакой особой сложности в конструкции этого удобного инструмента нет, его можно сделать, имея под рукой подходящий материал
Конструкция должна быть жесткой, поэтому узлы стягиваются болтами. Колесо среднего размера должно быть закреплено на раме контргайками. Получился самодельный культиватор, который очень функционален и удобен в эксплуатации.
Вариант #3: дисковый роторный культиватор
Делать своими руками роторный культиватор совсем непросто. Тут нужны и специальные навыки и хорошая физическая подготовка. Если все перечисленные качества у вас в наличии, можно попробовать соорудить этот инструмент, который будет значительно эффективнее всех предыдущих. С его помощью можно не только культивировать, но и бороновать землю, ловко разбивая большие комья.
В составе дискового роторного культиватора: 1 - диск, 2 - ось. 3 - втулка, 4 - скоба большая, 5 - скоба малая, 6 - шток, 7 - труба, 8 - ручка
Рабочими органами этого культиватора являются выпуклые диски, которые должны быть приварены к втулкам, надетым на ось. Осевые концы закрепляются шплинтами, которые фиксируются в большой скобе. После чего в верхней части этой скобы вырезается отверстие. В него закрепляются рукоятки с перекладиной. К маленькой скобе предстоит приварить шток длиной 25 см и диаметром 24 мм. В него ввинчивается стержень 16 мм диаметра. Часть стержня выступает над перекладиной.
Нужную сферическую форму диску в 4 мм толщиной придать не так-то просто. Для этого нужно уметь ловко управляться с молотком. Сильный и точный удар в центр диска преобразует его в чашу. Вот на эту-то работу и понадобятся основные физические усилия. Специальные гайки-барашки, находящиеся на перекладине, регулируют угол наклона сферических дисков относительно направления движения самого культиватора.
Вариант #4: производственная мясорубка нам в помощь
Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.
Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет
Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.
К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.
Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна. В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.
Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем. Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора. Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.
Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность
Качество обработки земли зависит от скорости перемещения такого культиватора. Быстрая вспашка будет грубой, а при медленной – земля может быть буквально переработана до состояния пыли.
Вариант #5: дитя велосипеда и стиральной машинки
Не спешите выбрасывать старый велосипед и отслужившую своё стиральную машинку. Эти вещи могут ещё пригодиться, если появится желание смастерить культиватор собственными руками, затратив на это минимум средств.
Теперь Вы знаете, как можно самостоятельно сделать культиватор. Осталось применить свои знания на практике.
