Стусло – инструмент для распиливания заготовок под определенным углом. Заготовки эти могут быть из дерева и пластика. Чаще всего его используют для распила дверных наличников, плинтусов, деревянных брусков.
Вручную распилить брусок под углом 45 градусов у вас не получится, поэтому и придуман такой инструмент – стусло.
Они бывают разной ширины и длины, в зависимости от размеров заготовки.
Вот, к примеру, на фото ниже самое обычное.
Одна из недорогих моделей, с его помощью можно пилить заготовки размером 65мм по ширине и 35мм по высоте. Если заготовка будет выше, то пилу в пазы уже вставить не получится.
Есть возможность распила под углом 45 и 90 градусов.
Такое подойдет для небольших тонких брусков и нешироких наличников. В комплекте имеется простенькая пила с мелким не калёным зубом.
Такой вариант вполне сгодится для нечастых домашних работ, пластик довольно хлипкий.
Примерная цена на 2013г. – 120руб.
Если вы пользуетесь стуслом постоянно, то взять лучше вариант подороже, но зато качественней.
Само стусло уже заметно шире, можно пилить заготовки шириной 100мм и высотой 52мм. В отличие от первого варианта, есть возможность пилить не только под углом, но и под наклоном,
т.е. получится сделать угол в разной плоскости. Пластик уже намного толще, корпус за счёт этого более жёсткий и надёжный. Для удобства его можно прикрепить к столу болтами или саморезами. Для этого есть два отверстия.
Имеется разметка на корпусе для удобства.
В комплекте есть пила с закалённым зубом, ручка прорезиненная мощная, в руке сидит отлично. Чтобы полотно не гнулось, сверху на нём есть ребро жёсткости.
Ориентировочная стоимость 350руб.

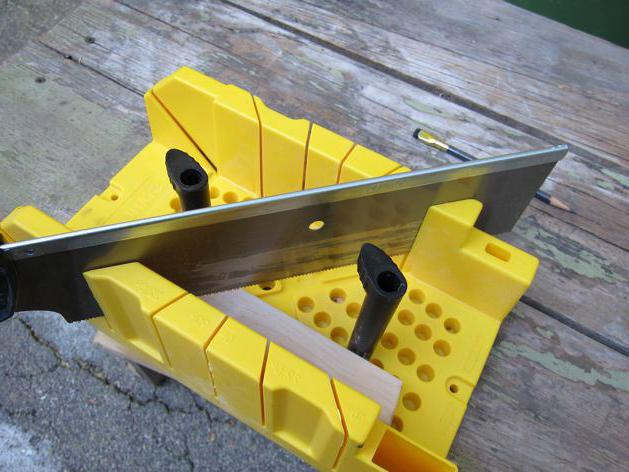

Ещё один вариант. С эксцентриковыми зажимами, которые позволяют закреплять заготовки любой формы, а не только прямоугольной ровной, но даже круглую.
Есть углы 22,5 градуса, 45 и 90, также можно пилить под наклоном.
Ширина 110мм, высота 75мм – для вполне серьезных заготовок.
Сделано из толстого пластика, можно закрепить на верстак.
Пилой не комплектуется, её придётся докупать отдельно, стоит она 150руб.
Само стусло 300руб.
В процессе строительства или ремонта невозможно избежать такой операции, как распил деревянных, пластиковых, пенопластовых или других элементов под определенным углом. Для этого существует специальный инструмент, называемый "стуслом". С помощью этого приспособления можно легко распилить любую заготовку под фиксированным или самостоятельно определенным углом. Начинающим мастерам, не знающим, как пользоваться стуслом, эта статья будет полезна.
Принцип действия простого стусла
Простое стусло представляет собой прямоугольную платформу, выполненную из
пластмассы или дерева, с поднятыми боковинами, на которых имеется несколько направляющих прорезей (90, 45 и 60 градусов). На дно платформы укладывается заготовка и отпиливается под нужным углом ручной ножовкой. Следует учесть, что технология работы с плоскими элементами, например с брусом или доской, отличается от выпиливания углов на плинтусах или Поэтому необходимо запомнить, как правильно пользоваться стуслом. И в том, и в другом случае прежде всего определяется, какой нужен угол - правый или левый. Но если доска или наличник ложатся всей плоскостью на платформу, то плинтус следует класть на нее той стороной, которая будет идти к полу или к потолку. Только соблюдая это правило, вы никогда не ошибетесь и сделаете красивый и правильный угол.
Поворотное стусло. Как пользоваться?
Простым стуслом с тремя вариантами углов обычно пользуются «домашние» мастера. Для профессиональной деятельности чаще всего применяются более сложные приспособления с поворотным механизмом, который позволяет самостоятельно задавать любые углы распила, вплоть до самых маленьких траекторий. Точность данного инструмента очень высока, что гарантирует качество готовых изделий. Перед тем как пользоваться стуслом поворотным, распиливаемый материал необходимо зафиксировать с помощью специального устройства. Затем по отметкам выстраивается и фиксируется нужный угол наклона ножовочного полотна. После этого механизм готов к работе.
Стусло электрическое
Как пользоваться стуслом электрическим? Это наиболее современное и технологичное устройство для получения точных и красивых углов. По своему принципу работы этот инструмент похож на электропилу с опцией настройки угла наклона ножовочного полотна. Это серьезная конструкция, состоящая из стола, оборудованного специальными опорами и цифровыми индикаторами для высокоточной установки положения распила. В оснащении некоторых моделей предусмотрена лазерная разметка, делающая процесс распиливания любого материала практически совершенным. Высокая точность, отличное качество и большая скорость работы являются главными преимуществами этого инструмента. Перед тем как пользоваться стуслом электрическим, необходимо тщательно изучить инструкцию к нему и ознакомиться с правилами техники безопасности при работе с этим типом электропилы. После этого материал зафиксируйте на столе, с помощью наметьте линию будущего распила, на цифровой панели задайте нужный угол и проведите работу.
Стусло – это столярный инструмент, предназначенный для распиливания материала под определенным углом. Применение этого приспособления значительно облегчает работу по распилке плинтуса.
Инструмент закрепляется на верстаке или столе, прижимается струбциной, является полностью безопасным и удобным в эксплуатации. В этой статье рассмотрим, как пользоваться стуслом, как изготовить инструмент своими руками и его виды.
Виды стусла
Инструмент, использующийся для распиловки деревянных, полиуретановых и пластиковых плинтусов под углом имеет простую конструкцию.
Состоит из лотка, имеющего сквозные прорези, выполненные под углом, в которые входит ножовка.
Классификация:
Два последних вида относятся к профессиональным инструментам, способным распиливать материалы в двух плоскостях.
Правила пользования
Распиливать материал с помощью стусла сможет каждый. Однако перед началом работы нужно изучить правила использования инструмента и подготовить материалы, которые будут помощниками в работе.
Понадобится:
- ножовка с шагом расположения зубьев, подходящим под конкретный вид распиливаемого материала;
- для резки плинтусов из пенопласта понадобится монтажный нож;
- для выполнения разметки на материале понадобится карандаш и линейка;
- после распиловки нужно зачистить неровности и заусеницы наждачной бумагой.
Основное правило работы:
- плинтус можно закреплять в инструменте справа, а угол отрезать с левой стороны изделия;
- левое изделие закрепляем с левой стороны, а угол отрезаем на правой стороне изделия.
Чтобы при резке изделие не повредилось, нужно приобрести ножовку, подходящую для используемого материала.
Распиловка материала
При распиливании важно не перепутать стороны
Рассмотрим, как правильно пользоваться стуслом для распиловки плинтусов. При необходимости распилить материал под углом 45 или 90 градусов, нужно закрепить его в корпусе и упереть в торцевую стенку.
Затем ножовкой распиливаем материал. С помощью профессионального инструмента можно выполнить подгонку размера до миллиметра.
Для каждого участка нужно изготовить шаблоны, оставив запас на 50 мм. Стены в комнате не всегда ровные, поэтому перед тем, как нарезать материал, нужно проверить, как они сходятся между собой.
Правила распила:
- Намечаем карандашом линию среза.
- Укладываем изделие лицевой стороной в корпус стусла так, чтобы отметка линии обреза была продолжением прорези в инструменте.
- Прижимаем заготовку с торца стенки корпуса, в прорезь вводим ножовку, отрезаем материал по отметке.
- Вторую заготовку вставляем в прорезь другой стороной.
- Зачищаем неровности мелкой наждачной бумагой.
Перед тем, как устанавливать плинтус, нужно его приложить к стене, совместить обе части между собой и проверить совпадение угла отреза, чтобы между деталями не оставалось промежутка.
Часто стены соединяются между собой не под прямым углом, и распиловку приходится подгонять.
Сделать это можно двумя способами:
- с помощью самодельного шаблона из картона или плотной бумаги. Если плинтус внутри полый, то его трудно удерживать в вертикальном положении. В этом случае нужно изготовить уголок, в который можно уложить изделие, как в сусло. Укладываем угол на предварительно сделанный трафарет, чтобы он сходился с шаблоном, отрезаем изделие по отметке;
- выполняем отметки на материале карандашом. Для этого оба изделия отрезаем под углом 90 градусов, прикладываем их к стене и отмечаем линию примыкания. Находим точку соприкосновения плинтусов и переносим разметку на материал, отрезаем.
От правильно выполненной разметки изделия зависит качество примыкания плинтусов друг к другу. Сначала рекомендуется вырезать угол, а затем подгонять изделие по длине, это даст возможность переделать несоответствие, если материал был отрезан неправильно.
Чтобы отпилить внутренний угол нужно придерживаться правил:
- стусло для плинтусов устанавливаем на стол параллельно мастера;
- изделие прижимаем к противоположной от мастера стороне;
- правый плинтус размещаем справа, левый устанавливаем слева, отрезаем с противоположной стороны.
Совмещаем обе части плинтуса, получаем внутренний угол с вершиной от себя.
Отпиливаем наружный угол напольного плинтуса
Правила распиливания наружного угла изделия:
- стусло устанавливаем на столе параллельно мастера;
- плинтус прижимаем со стороны мастера;
- правое изделие размещаем справа, левое слева, подводим к линии, которая располагается по диагонали, отпиливаем снизу вверх;
Соединяем детали, получаем наружный угол с вершиной к себе. Учитываем, что потолочный плинтус обрезается по другой схеме.
Изготавливаем стусло своими руками
Используйте для изготовления инструмента 20см доску
Изготовить инструмент для формирования угла своими руками достаточно просто.
При выполнении технологии изготовления стусло не будет уступать по качеству магазинным моделям.
Для выполнения работ по изготовлению нужно подготовить материалы и инструменты:
- доска, при использовании древесины сосны ее толщина должна быть 20 мм, если применяем материал из дуба или ясеня достаточно толщины 10-15 мм;
- ножовка по дереву и металлу;
- тиски или струбцины;
- шлифовальная бумага или узкий надфиль;
- конфирманты и шестигранник;
- дрель и сверла к конфирмантам и по дереву;
- с помощью транспортира, линейки и карандаша будем делать разметку перед распиловкой. О том, как сделать стусло своими руками, смотрите в этом видео:
После подготовки всего необходимого приступаем к изготовлению изделия.
Процесс изготовления короба
Высота бортика должна быть от 30 до 50 мм
Сначала нужно изготовить боковые стенки и дно короба стусла. Для этого сначала подготавливаем доски определенных размеров:
- высота бортиков будет зависеть от ширины распиливаемого изделия, варьируется от 30 до 50 мм;
- оптимальная длина боковых стенок 15-30 см.
Последовательность изготовления:
- Выпиливаем две детали одинакового размера, они будут служить бортиками, и дно шириной 150 мм.
- Заготовки отшлифовываем, углы выравниваем под 90 градусов.
- Прикладываем заготовки друг к другу и проверяем, чтобы они были одинакового размера.
Приступаем к разметке пропилов на боковых деталях. Более подробная инструкция по изготовлению стусла своими руками смотрите в этом видео:
Размечаем места пропилов
Чтобы в работе со стуслом не возникало погрешностей, нужно правильно разметить расположение прорезей:
- На торце бортиков проводим две линии, перпендикулярно друг другу.
- Замеряем ширину и толщину короба, отступаем от проведенных линий на размер ширины короба и делаем две отметки, чтобы получился квадрат.
- На двух противоположных сторонах отмеряем угол 45 и 90 градусов.
- Еще раз проверяем правильность разметки, только после этого пропиливаем диагональные разрезы. Чтобы разрез получился идеально ровным, начинаем пилить ножовкой по металлу с мелкими зубьями, затем подключаем ручную пилу по дереву. Глубина разреза должна быть до верхнего уровня дна инструмента.
- Затем пропиливаем перпендикулярно первому разрезу второй распил, который нужен для ровного распила плинтусов.
- Наждачной бумагой зачищаем места распиловки.
- Соединяем заготовки между собой с помощью клея и фиксируем конфирмантами. Зажимаем короб тисками, удаляем излишки клея и оставляем на 24 часа до полного высыхания.
Если нужно, чтобы инструмент получился разборным, тогда закрепляем на шурупы без использования клея.
Мы рассмотрели, что такое стусло, как им пользоваться. Этот инструмент является незаменимым помощником в выполнении ремонтных работ, он не занимает много места, но без него не обойтись, если требуется вырезать изделие под углом.
Если вам необходимо сделать аккуратное угловое соединение двух деревянных деталей, то необходимо сделать угловой срез на их концах.
Стусло
Самое дешевое решение для выполнения срезов под углом – это простое стусло. Обычно его изготавливают из пластмассы или дерева, в нем есть прорези для выполнения отреза пилой под углом 45° или 90°. Кроме того, имеются стусла с большим количеством отверстий для различных углов. Используйте ножовку с мелкими зубьями и широким полотном и прижмите деревянную заготовку, которую вы хотите отрезать, к задней части стусла. Относительно узкое стусло, показанное на рисунке, подходит для работы с небольшими деталями, например, чтобы отрезать деревянные планки под раму для картины или другие небольшие деревянные детали.
Отрезание под углом с помощью фиксированной направляющей
При использовании этого инструмента пила фиксируется в горизонтальной полосе или направляющей. Угол между заготовкой и пилой можно точно установить на 22,5°, 30°, 45°, 60° и 90°. Полотно пилы легко заменить, когда оно износится.
Электрические пилы для резки под углом
Самый удобный и быстрый способ выполнения косых срезов – это использование электрической пилы для резки под углом. Имея такую пилу, вы не ограничены шириной заготовки. Частоту вращения таких пил можно плавно регулировать, у них также есть соединение для пылесоса, чтобы собирать пыль.
Работа с пилой для резки под углом
Если вы хотите отрезать балку или плинтус, сначала точно отмерьте место среза и пометьте его карандашом, проведя линию.
Установите пилу на нужный угол и зажмите заготовку; можно, например, использовать зажим для склеивания. Если вы не уверены в том, какой угол нужен, сначала сделайте пробный отрез на куске дерева из отходов.
Прежде чем выполнять отрез, проверьте, чтобы полотно пилы было достаточно острым - в противном случае будет сильное расщепление материала и вам придется прилагать дополнительное усилие. Полотна с мелкими зубьями дают наилучшие результаты.ПОДСКАЗКА!
Если пила часто застревает, натрите полотно пилы торцом свечки. Свечной парафин позволит отрезать без заеданий.
Ширина отрезания
Максимальная ширина или глубина отрезания при работе с электрической пилой для резки под углом зависит от диаметра диска. Максимальная ширина отрезания равна диаметру диска, который обычно составляет 250 мм. У электрической пилы для резки под углом может быть две направляющие. Они позволяют переместить пилу на себя и получить большую ширину отреза.
Распиливание
Измерьте угол среза, например с помощью малки. Если две деревянные заготовки находятся под прямым углом друг к другу, то угол равен 90°. В этом случае каждый из двух углов, под которыми вам необходимо сделать отрез, равен 45°. Используя стусло, вы сможете сделать срез под углом 45° влево или вправо. Для лучшего внешнего вида убедитесь, что одни и те же стороны заготовки будут видны изнутри и снаружи завершенного соединения. Если вы научились делать косые срезы, вы также сможете делать прямое соединение со скошенной кромкой, чтобы соединить две деревянные детали для увеличения длины. При этом две планки или два плинтуса будут аккуратно соединены друг с другом.
Переменные углы среза
При использовании разных углов среза вы можете сделать соединение под требуемым углом. В случае нестандартных углов вы можете сделать аккуратное соединение, измерив требуемый угол среза с помощью регулируемой малки или контурного шаблона. Установите малку точно на половину этого угла и сделайте соответствующие отметки на каждой заготовке. После этого установите малку на тот же угол, и вы сможете сделать аккуратное соединение.
Ручная циркулярная пила, или, как ее обычно называют, циркулярка, является универсальным и ценным инструментом в арсенале мастера. Она незаменима при выполнении плотницких и столярных работ. Основной задачей является раскрой листового материала, а также поперечный и продольный рез пиломатериалов. Конструкция пилы позволяет получить точную линию распила.
Циркулярная пила используется для раскроя листового материала, а также поперечного и продольного реза древесины.
Для повышения точности и облегчения выполнения работ выпускаются различные приспособления и оснастка.
При всех своих достоинствах они обладают достаточно высокой стоимостью, что бывает не всем по карману. А иногда их сложно купить и доставить по нужному адресу, особенно в районах, удаленных от крупных городов. Поэтому закономерным выходом из данной ситуации является изготовление нужного приспособления для циркулярки своими руками.
Приспособления для работы ручной циркулярной пилой могут быть самыми разнообразными: от примитивных одноразовых упоров до весьма сложных и универсальных устройств. И если для изготовления простейших приспособлений достаточно только подобрать ровные отрезки толстой фанеры или доски необходимого размера, то более сложная оснастка будет уже изготавливаться при помощи инструментов.
Материалы и инструменты
Материал, из которого готовятся приспособления для циркулярной пилы, можно подобрать из обрезков толстой (не менее 10 мм) фанеры или твердого дерева (например, березы), имеющихся под рукой.
Из инструментов понадобится:
- столярный угольник для измерения и разметки заготовок;
- электрический лобзик или ручная циркулярная пила (для раскроя заготовок);
- дрель (сверление монтажных отверстий под крепеж);
- отвертка или шуруповерт с набором бит для установки крепежа.
Процесс изготовления приспособлений для циркулярной пилы состоит из нескольких этапов:
- разрабатывается эскиз и продумывается деталировка;
- подбирается материал;
- производится разметка и раскрой материала;
- сборка и при необходимости наладка приспособлений.
Вернуться к оглавлению
Направляющая для циркулярной пилы
Простейшим приспособлением является брусок-направляющая. Можно легко получить ровный прямой разрез. Для изготовления понадобится ровный прямой брусок необходимой длины. Он, при помощи саморезов (если это допустимо) или струбцин, крепится к обрабатываемому материалу. Крепление надо осуществлять на таком расстоянии от требуемой линии распила, чтобы положение пильного диска совпадало с разметкой при упоре в брусок боковой подошвой циркулярной пилы. Для разового распила этот способ подходит, однако при повторении однотипных операций процедуру разметки и установки бруска каждый раз необходимо будет повторять заново.
Брусок-направляющую можно усовершенствовать, закрепив его на листе прочной фанеры толщиной 6-8 мм. Один край листа при работе будет совмещаться с линией отреза. На расстоянии, равном расстоянию между пильным диском и краем подошвы циркулярной пилы (рабочее расстояние), саморезами к фанере крепится направляющий брусок. При работе надо будет только совместить рабочую кромку фанерного листа с линией распила и зафиксировать струбцинами противоположную кромку.
Вернуться к оглавлению
Защита от вырывов: нюансы устройства
К простейшим приспособления можно также отнести брусок, закрепленный в месте выхода пильного диска из обрабатываемой детали. Это позволит избежать такого неприятного эффекта, как сколы и вырывы. И если на разрезаемых досках, которые пойдут на изготовление каркаса дома или опалубки эти дефекты не будут играть роли, то при производстве столярных работ распил должен быть ровным и чистым.
Для изготовления более сложных универсальных приспособлений уже понадобятся инструменты и некоторое количество материалов. Время потраченное на их изготовление впоследствии с лихвой окупится легкостью выполнения работ, точностью и в конечном итоге экономией того же самого времени.
Вернуться к оглавлению
Дополнительные приспособления
- Заготовка-шаблон. При необходимости изготовления однотипных деталей можно использовать одну из них в качестве шаблона-направляющей. Для этого отрезается заготовка требуемой длины и на один ее конец закрепляется упорная рейка. По ширине рейка должна совпадать с рабочим расстоянием. При работе с этим приспособлением упорная рейка должна плотно прилегать к торцу обрабатываемой детали. Так можно получить большое количество деталей абсолютно одинаковой длины без затрат времени на разметку линии реза.
- Отрезной угольник. Для постоянного использования можно изготовить отрезной угольник. Он представляет собой две массивные деревянные или фанерные рейки, скрепленные саморезами внахлест в форме буквы “Т”. Длина выступающих концов перекладины буквы “Т”выравнивается до соответствия рабочему расстоянию циркулярной пилы. Установка выравненного конца перекладины напротив линии разметки позволит получить точный перпендикулярный разрез.
- Кромочный упор. В состав стандартной комплектации циркулярной пилы входит угловой (кромочный) упор. Он позволяет делать распил параллельно кромке обрабатываемого материала. Используя самостоятельно изготовленный кромочный упор, за счет расширенной и более длинной базы можно получить более чистый и точный рез.
Для изготовления кромочного упора из фанеры толщиной 15 мм вырезается упорная рейка и основание для циркулярной пилы. В основании и упорной рейке при помощи ручного фрезера выбираются шпоночные пазы. Сами шпонки изготавливаются из обрезков твердого дерева или из той же фанеры и крепятся в пазы упорной рейки. Для усиления упора под углом в 90° к упорной рейке закрепляется еще одна рейка достаточной ширины, которая будет опираться на обрабатываемую деталь. Регулировка расстояния пропила от края заготовки осуществляется перемещением упорной рейки по направляющим с последующей фиксацией при помощи стопорного винта.
Для установки винта в основании пропиливается сквозной паз. Для увеличения точности распила и повышения безопасности работ рекомендуется использовать два винта. В пластине основания делается отверстие под пильный диск и устанавливается система крепления циркулярной пилы. Конструкция системы крепления может быть самой разнообразной и будет зависеть от конкретной марки пилы. Общим моментом для всех вариантов должна быть надежная фиксация циркулярки и возможность ее демонтажа с приспособления после окончания работы. Для удобства выставления требуемой ширины отреза материала на лицевой поверхности основания приспособления закрепляется измерительная лента.
Вернуться к оглавлению
Приспособление для раскроя брусьев
Для раскроя большого количества одинаковых брусьев имеет смысл изготовить приспособление, называемое седлом. Оно представляет собой три детали, соединенные в виде буквы “П” (спинка и две боковины). Ширина спинки должна соответствовать ширине распиливаемого бруса. Ширина боковин подбирается такой длины, чтобы они могли обеспечить достаточную опору для края подошвы циркулярной пилы до момента вхождения пильного диска в материал заготовки. Также в боковинах необходимо предусмотреть пазы или отверстия для надежного крепления приспособления на обрабатываемом брусе при помощи струбцин.
Работа с данным приспособлением осуществляется следующим образом:
- размечается линия отреза;
- на расстоянии, равном рабочему расстоянию от линии отреза, выставляется и фиксируется приспособление;
- осуществляется рез бруса перемещением циркулярки вдоль боковой поверхности приспособления.
Достоинством данного устройства является отсутствие необходимости в перенастройке при разрезании бруса, превосходящего по толщине вылет пильного диска. Для этого осуществляются два прохода пилы с противоположных сторон.
Конструкцию приспособления для работы с брусьями можно слегка улучшить по аналогии с модернизированным бруском-направляющей. Для этого на одну или обе боковины на расстоянии, равном рабочему, крепятся бруски, служащие упором для подошвы циркулярки. Таким образом, край боковой детали будет совпадать с требуемой линией распила.
