После того как гипсокартон прочно вошел в жизнь строителей-отделочников, этот универсальный материал начал покорять сердца обычных людей, пытающихся своими силами обустроить собственное жилище. По таким критериям, как простота монтажа и удобство в работе, любой отделочник поставит этому материалу наивысшую оценку. Чаще всего его используют для выравнивания стен и установки межкомнатных перегородок. Когда дело доходит до электрики, возникает вопрос, как установить розетку в гипсокартон, произвести ли монтаж своими силами или вызвать электрика, который поставит все как надо.
На самом деле, установка розеток в гипсокартон не вызывает особых сложностей. Высверлить отверстия для монтажа подрозетников в стене из ГКЛ намного проще, чем в бетонной или кирпичной стене. Для этих целей подойдет обычная дрель, которая имеется в арсенале практически любого хозяина. К ней необходимо приобрести специальную коронку для вырезания по дереву. Для розеток под гипсокартон созданы специальные подрозетники с «лапками», крепление которых не требует каких-либо дополнительных приспособлений. Такие коробки легко устанавливаются и не требуют профессиональных навыков.
Виды розеток и места установки
Розетки для гипсокартона, как и обычные, предназначенные для бетонных и кирпичных стен, бывают разных типов:
- с закрывающейся шторкой. Она предназначена, в первую очередь, для безопасности детей;
- с повышенным уровнем защиты от влаги, предназначенные для ванных комнат и кухонь;
- с заземляющим контактом. Их используют для подключения бытовых электроприборов с необходимым заземлением.
При выборе розеток следует исходить из того, для каких целей они предназначены.
Цвет и форма розеток под гипсокартон подбирается в зависимости от отделочных материалов. Сейчас на рынке электромонтажных услуг представлен неограниченный выбор электрических материалов на любой взыскательный вкус. При выборе следует исходить из того, для каких целей они предназначены.
В данное время не существует определенных нормативов по установке розеток в гипсокартон. Какое количество устанавливать и на каком расстоянии от пола, решение сугубо индивидуальное и зависит, в первую очередь, от площади и предназначения помещения. В среднем на один подрозетник приходится около 4-6 кв. м площади. Наибольшее количество электроприборов основном сосредоточено на кухне. В данном помещении предпочтительно расположить несколько розеток в ряд. Для этих целей следует приобрести блочные подрозетники.
Минимальная высота от пола, на которую следует устанавливать розетки для гипсокартона, должна быть не менее 30 см. В остальном следует ориентироваться на собственный комфорт.
Вернуться к оглавлению
Вывод кабеля для электромонтажа
Для монтажа электропроводки в жилом помещении подойдет кабель марки ВВгпнг LS, плоский, негорючий.
Для розеток под гипсокартон предусмотрены специальные подрозетники, поэтому проводка должна быть внутренней. Скрытая проводка на сегодняшний день является самой распространенной и более безопасной. Монтаж электропроводки производится до обшивки каркаса листами ГКЛ. В жилом помещении для этих целей предназначен кабель марки ВВгпнг LS, плоский, негорючий. Для прокладки кабеля в профилях предназначены специальные отверстия, которые располагаются на расстоянии 1 м друг от друга. Кабель должен находиться в гофрированной трубе с самозатухающим зондом и подведен до того места, где планируется произвести установку розетки в гипсокартон. Монтаж кабеля производится как вертикально, так и горизонтально, но не внутри профиля, а в пустотах, так как профиль крепится шурупами. Только после этого каркас обшивается листами ГКЛ.
Инструменты для работы:
- коронка диаметром 68 мм, предназначенная для вырезания отверстий для подрозетников;
- дрель или шуруповерт для установки коронки;
- уровень, маркер;
- отвертка крестовая.
Материалы для работы:
- кабель марки ВВГпнг 3x2,5 мм;
- труба ПВХ гофрированная диаметром 20 мм;
- подрозетники для гипсокартона;
- розетки.
Вернуться к оглавлению
Установка подрозетников
Установка подрозетников выполняется до отделочных работ. Подрозетники бывают двух типов: одиночные и блочные, которые стыкуются между собой. Прежде чем высверливать отверстие, необходимо сделать разметку, чтобы центр подрозетников находился строго на одной линии. Для этого уровнем проводится горизонтальная или вертикальная линии, в зависимости от расположения розеток, которая будет означать ось и центр подрозетников. Для блочных подрозетников отверстия высверливаются с расстоянием в 7,2 см между центрами. Для вырезания отверстий используется дрель с коронкой диаметром 68 мм. Монтаж блочных подрозетников необходимо производить с помощью уровня, чтобы линия была ровной. При отсутствии дрели, в крайнем случае, отверстия можно вырезать другим способом. Необходимо обвести контур подрозетника карандашом и воспользоваться пилкой по металлу, аккуратно вырезав отверстие. Листы ГКЛ достаточно мягкие и легко режутся. Главное - делать это нужно аккуратно.
Важно не повредить гипсовый сердечник, иначе розетка для гипсокартона может просто провалиться в нишу и такой ляп очень трудно будет исправить.
Подрозетник должен сидеть в отверстии плотно.
После того как подготовлены отверстия, необходимо убедиться, что подрозетник помещается между бетонной стеной и гипсокартоном. Если расстояние менее 4,5 см, необходимо сделать небольшое углубление в бетонной стене, иначе установочная коробка не поместится между стеной и листом гипсокартона, так как ее высота - 4-4,5 см.
Теперь можно выводить кабель в подрозетник и вставлять коробку в подготовленное отверстие. Крепление подрозетника к гипсокартону достаточно простое, но надежное. При закручивании винтов «лапки» на подрозетнике плотно прижимают его к листу гипсокартона.
В статье будут рассмотрены следующие вопросы: подготовительные работы, выбор расположения, штробление гипса, крепление подрозетника, подключение и установка розетки в гипсокартон.
Популярность гипсокартона
Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы.
Этот материал значительно облегчает отделочные работы, обладает достаточно большим списком положительных качеств, за что и получил широкое распространение.
После закрепления листов гипсокартона приходит время выполнения следующего этапа работ, относящегося к электрификационной части, — установке в стенах розеток и выключателей.
Работы по монтажу их не являются сложными, поэтому их вполне реально выполнить и самостоятельно, ни прибегая к помощи кого-либо.
Особенности выбора розеток, подрозетников
Успешное выполнение монтажных работ зависит от правильного подбора всего необходимого – самих розеток и выключателей, а также специальных пластиковых монтажных коробок – подрозетников (эти элементы закрепляются в отверстие, проделанное в стене, а уже в них устанавливаются розетки).
Подрозетники, выпускаемые для установки в отверстия гипсокартонных стен отличаются от устанавливаемых в бетонные и кирпичные.
Их особенность заключается в наличии специальных прижимных лапок, установленных на винтах.
Вращая эти винты можно эти лапки перемещать вдоль корпуса подрозетника.
Что касается розеток и выключателей, то производители сейчас их выпускают по единому стандарту относительно размеров внутренней части, которая будет размещаться в монтажной коробке.
И все же, приобретая все необходимые элементы, следует проверить их совместимость.
Требуемый инструмент
Для проведения монтажных работ потребуется не так уж и много инструментов:
- Дрель или перфоратор;
- Специальная насадка — «коронка», для проделывания отверстий в гипсокартоне (диаметром 68 мм);
- Отвертки;
- Пассатижи;
- Измерительный инструмент (рулетка, линейка, уровень);
- Маркер.
В некоторых случаях могут потребоваться инструменты для рубки металла – тонкое зубило, молоток.
Выбираем место для установки
В правилах ПУЭ предписаний по месторасположению розеток и выключателей как таковых нет. То есть, располагать их можно по своему усмотрению.
Но при этом выбор места установки зависит от разводки проводов, которая проводиться перед креплением на стены гипсокартонных листов.
В общем, определять примерные места расположения розеток и выключателей нужно еще на стадии укладки проводки.
При этом следует длину выводных концов проводов, к которым будут подключаться розетки, оставлять с запасом.
Ведь значительно легче обрезать лишнее, чем наращивать, чтобы подвести питание к выключателям.
Несмотря на возможность выбора произвольного места установки розеток и выключателей, сейчас многие стараются придерживаться так называемых евростандартов, согласно которых высота розеток от пола должна составлять:
- В обычных комнатах – 30 см;
- На кухне (над столешницей) – 120 см;
- В ванной – 60 см;
- Для подключения стиральной машины – 100 см;
Выключатели же устанавливаются на высоте 80 — 90 см от пола. Но отметим, что это только рекомендации и они не требуют точного соблюдения.
Выполняя монтаж в первую очередь следует все же ориентироваться на удобство пользования и легкость доступа, а затем уже на стандарты.
К тому же, в некоторых случаях может потребоваться нестандартное положение розетки, к примеру, для обеспечения питания телевизора, который будет крепиться под потолком.
Выбирая места установки розеток и выключателей лучше сразу же на гипсокартоне делать всю необходимую разметку.
При этом, если пол еще не полностью доделан и предусматривается в дальнейшем укладка напольного покрытия, это следует учитывать при выборе высоты места установки.
Делаем отверстие
Сделав все необходимые разметочные работы, можно приступать к вырезке отверстий.
В этой операции сложного ничего нет:
- Устанавливаем на дрель или перфоратор подготовленную насадку;
- Перед началом сверления нужно правильно «коронку» спозиционировать относительно места, где будет отверстие (для облегчения можно центр будущего отверстия просверлить обычным сверлом);
- Коронкой вырезаем сквозное отверстие в листе гипсокартона. Работая дрелью и перфоратором, не следует создавать сильных нажим, иначе это может привести к образованию рваных краев отверстия, что в дальнейшем скажется на монтажных работах;
Отметим, что проделать отверстие можно и без коронки, хоть это будет и затруднительней.
Для этого можно использовать два способа – вырезать его ножом или использовать дрель с обычным сверлом.
Но какой бы из методов не был выбран, сначала нужно сделать дополнительную разметку, чтобы определить размеры.
Поступить можно так:
- При помощи линейки и маркера рисуем на стене крестик, перекрестие которого будет в центре будущего отверстия;
- От центра на каждом их лучей крестика отмеряем по 34 мм и делаем пометки (расстояние между двумя пометками, лежащими на одной линии, должно составлять 68 мм);
- Берем подрозетник и тыльной стороной прикладываем к стене, позиционируя по пометкам;
- Обводим подрозетник по окружности.
Таким образом получаем необходимые размеры отверстия с центром в выбранном месте для розетки.
Облегчить работы можно использовав дрель со сверлом. Им проделываем максимально возможное количество отверстий по нанесенной на стене окружности.
А затем просто ножом прорезаем перемычки между ними. Остается только затем полученное отверстие подровнять ножом.
В целом, прорезать отверстие – несложно, но достаточно часто возникают самые разные непредвиденные ситуации, которые придется решать.
ЧИТАЙТЕ ПО ТЕМЕ : Как устанавливать .
Сложности, которые могут возникнуть и их решение
Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист.
В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона.
То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.
Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется.
Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).
В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом.
Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой).
Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.
И здесь поможет правильно выполненная разметка.
Делается она так: выбираем место установки крайней розетки, и помечаем центр отверстия.
Затем наносим ровную горизонтальную линию через отмеченную точку.
Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.
Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.
ПОПУЛЯРНО У ЧИТАТЕЛЕЙ : , что это такое, виды, устройство и принцип работы, как устанавливать и подключать к мобильным устройствам.

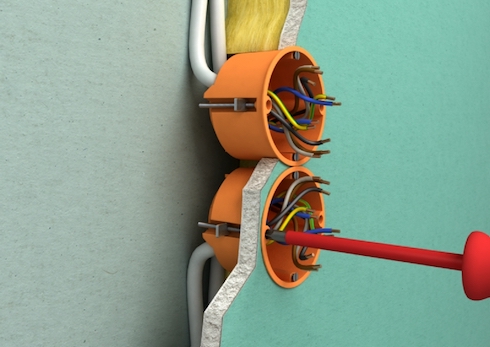

Устанавливаем подрозетники
После вырезания отверстий готовим и устанавливаем подрозетники. Но перед этим в них необходимо проделать отверстие для протяжки проводки.
Но здесь есть некоторые нюансы, касающиеся конструкции подрозетников.
В одних видах коробок паз, по которому перемещается лапка, имеет плавный переход.
В крайнем положении (возле дна подрозетника) лапка получается полностью утопленной в паз.
Но по мере перемещения (при закручивании винта) из-за перехода она начинает выступать над корпусом, что и позволяет зафиксировать подрозетник (с внесшей стороны упором выступает кайма по окружности корпуса, а с внутренней – лапка, прижимаемая к листу винтом).
Закрепить такой подрозетник несложно – устанавливаем его в отверстие и фиксируем. При этом положение лапок роли не играет.
Второй тип коробок отличается тем, что паз у него ровный по всей длине. Но чтоб при установке подрозетника в отверстие лапки не мешали, для них предусмотрены специальные ниши, в которые они прячутся (проворачиваясь на винте).
Такой подрозетник монтируется так: следим, чтобы обе лапки были в нишах и устанавливаем его в отверстие.
Затем, проворачиваем коробку так, чтобы винты лапок располагались вертикально.
При этом лапка нижнего винта выйдет из своей ниши (будет выступать над корпусом).
Если ее немного подтянуть винтом, то изменить свое положение она уже не сможет.
Чтобы вытянуть вторую лапку из ниши, проворачиваем подрозетник на 180 град., чтобы верхний винт оказался внизу.
Монтаж розетки, выключателя
После этого можно устанавливать розетку или выключатель в подрозетник.
Первое, что нужно сделать при работе с проводкой – это обесточить ее. Если конец провода очень длинный, укорачиваем его, но так чтобы оставался запас (чтобы он выходил из коробки на 10-15 см). Затем зачищаем концы от оплетки.
С розетки или выключателя снимаем верхнюю декоративную часть и откладываем ее пока в сторону.
На контактах послабляем крепежные болты. Устанавливая и фиксируя в контактах концы проводов, важно не перепутать их.
Касается это трехжильной проводки с заземляющим проводом (желто-зеленого цвета).
Для него в розетках и выключателях предусмотрен свой контакт (если его нет, то заземляющий провод просто изолируем и прячем внутри коробки).
Что касается фазного и нулевого проводов, то разницы, к какому контакту каждый из них будет подключен – нет. Главное при соединении – качественно затянуть крепежные болты контактов.
После подключения устанавливаем внутреннюю часть розетки, выключателя в подрозетник и фиксируем ее при помощи винтов.
Подрозетник в гипсокартоне пока жестко не фиксировали по одной причине – при креплении внутренней части розетки (выключателя) в коробку нередко они немного перекашиваются, поэтому после сборки будут стоять криво.
А несколько раз послаблять/зажимать крепежные элементы розетки в коробке – нежелательно.
А путем проворота самого подрозетника можно добиться ровного расположения выключателя, а после уже зафиксировать все лапками.
Остается только установить на место верхнюю декоративную часть розетки (включателя) и проверить их работоспособность. Но не забывайте, технологии не стоят на месте, значительно все упрощает установка в гипсокартон . Выходит немного дороже, но зато на много проще и удобней.
Когда самая сложная работа в обшивке стен закончена, остается установка розеток в гипсокартон.
Это работа несложная, но очень ответственная.
Поскольку от качества выполненной вами работы будет зависеть безопасность во всем доме и срок службы установленных вами приборов.
Предварительные работы
Изначально предстоит провести провода. Такую работу нужно выполнять до того, как листы гипсокартона будут прикреплены.
Лучше всего, если вы поместите провода в гофру, это станет для них дополнительной защитой.
Прежде чем протягивать провода под гипсокартоном, нужно монтировать металлический каркас и точно определить, где они будут располагаться.
Важно правильно подобрать место расположения розеток, но также стоит обращать внимание на принятые стандарты. Принято устанавливать розетки на высоте 30 см от пола, а выключатели – 90 см.
Но расположение тройной розетки над столешницей на кухне на высоте 120 см будет намного удобней, чем внизу.
Для стиральной машины, фена и т.п., согласно Европейским стандартам, рекомендуется монтаж тройной розетки на высоте 1 метра от пола.
Поэтому нужно планировать и понимать — для чего они будут предназначены.
Однако, несмотря на рекомендованное расположение, допускаются некие отклонения, в зависимости от ситуации (например, для эксплуатации телевизора на кронштейне или кондиционера необходима установка розетки рядом с приборами, в верхней части стены).
Если же вы не просто обшиваете стену, а делаете перегородку, то одну сторону нужно обшить гипсокартоном, это станет опорой при монтаже выключателей.
В металлических вертикальных стойках, на которые будет крепиться гипсокартон, нужно просверлить дрелью отверстия в местах, где будет проходить провод.
Когда уже имеется схема расположения провода и установок, можно начинать протягивать провод.
Гофровая труба не обойдется дорого, но станет надежной защитой для проводки, поэтому не стоит на этом экономить.
После того как провод будет протянут, желательно закрепить его пластиковым хомутом и медной проволокой.
Стоит обратить внимание на то, чтобы острые углы или саморезы не находились близко к проводам и гофре. Провод проведен, вся проводка закреплена, можно монтировать гипсокартон.
Монтаж розеток и выключателей
Вся предварительная работа выполнена, можно начинать монтаж розеток и выключателей. Вы можете установить обычные розетки или тройные.
Монтаж тройной розетки не многим отличается и не станет большой проблемой. На инструктирующем видео детально показаны этапы и детали установки.
Изначально, установка розеток в гипсокартон требует проделывания отверстий в гипсокартонной обшивке, в которые потом и будут крепиться подрозетники из пластика.
Для этого нужно отмерять и отметить на гипсокартоне, в соответствии со схемой, где будут располагаться отверстия.
Сделать специальные отверстия можно с помощью дрели и специальной насадки фреза (как она выглядит и как правильно с ней работать можно увидеть на видео).
После чего — аккуратно вытягиваем провода наружу через отверстия.
Пластиковое крепление, так называемый подрозетник, это небольшое устройство, которое вставляют в отверстия с выведенным проводом, а после — к нему крепится сама розетка.
Перед установкой подрозетника нужно в нем прорезать отверстия для провода. После его установки, проверяем уровнем — верно ли его расположение.
Если все нормально, то закрепляем устройство винтами.
Если установка подрозетника выполнена правильно, можно продолжать работу. Монтаж розетки в гипсокартон также не будет сложным, даже если вы решите всю работу проделать сами.
На видео детально показано и рассказано о том, как правильно проделывать данную работу.
Прежде чем заняться установкой, обязательно нужно проверить отсутствие тока. Чтобы это сделать, вам понадобится специальная отвертка с индикатором.
Отделив пластиковые детали, нужно снять винты на части с клеммами. После чего подводим и фиксируем провода с клеммами.
Если у вас кабель с тремя жилами, то провод для заземления подводим к контакту посредине.
Только после выполнения вышеописанной работы, можно вставить розетку в подрозетник и закрепить с помощью специальных «лапок» или винтов.
Если работа проведена успешно и неполадок в соединениях не найдено, то крепится пластиковая часть розетки и защитная крышка, как указано на видео.
На этом установка розеток в гипсокартон завершена.
Монтаж выключателя мало чем отличается от подключения розетки. Также выводим провода через проделанное отверстие и проводим их через установленный специальный пластиковый стакан.
С выключателя снимаем пластиковую часть и оставляем металлическую рамку с клеммной частью.
После чего к клеммам подсоединяем провода, которые следует как можно сильнее закрепить, поскольку при слабом контакте гнездо может нагреваться.
Затем крепим винтами к гипсокартону металлическую рамку и надеваем пластиковые элементы. Таким образом монтаж выключателя завершен.
Однако могут возникнуть непредвиденные ситуации при установке розетки или выключателя, такие, как обнаружение недостаточного места, после проделывания отверстия в гипсокартоне.
Если заминки вызваны профилем под плинтус, то в таком случае следует использовать стамеску или обычную отвертку, которой можно простукать по окружности отверстия, а затем, не спеша, плоскогубцами удалить лишнее.
Одним из завершающих этапов обшивки стен является установка розеток в гипсокартон. В большинстве случаев эта операция не занимает много времени, и может быть проведена самостоятельно, без привлечения сторонних специалистов. Но при этом монтаж розеток и выключателей должен проводиться по определенным правилам – тогда электрическая сеть вашего дома получится достаточно надежной, да и пользоваться ей будет очень удобно.
В статье мы подробно опишем процесс прокладки электропроводки за гипсокартонной обшивкой, а также расскажем, как поставить розетку в гипсокартон.
Предварительные этапы работы
Прокладка проводки за гипсокартоном
Установка розеток в гипсокартоне должна планироваться загодя, еще до того, как стены будут обшиты плитами ГКЛ. Перед тем как начать монтаж розеток и выключателей, необходимо подвести к ним провода. И сделать это нужно до того, как стена будет обшита гипсокартоном.
Прокладка проводки при обшивке стены или же возведении гипсокартонной перегородки производится таким образом:
- На первом этапе собираем каркас из металлического профиля и закрепляем его на несущей стене. Верхние и нижние части каркаса жестко фиксируем на потолке и на полу комнаты.
- Если мы делаем перегородку – то с одной стороны обшиваем каркас гипсокартоном. Этот слой обшивки мы будем использовать в качестве опоры при прокладке проводов к розеткам.
- Строим схему будущей электрической сети , отмечая на ней места прохождения проводов, а также точки, в которых будет проведена установка выключателей и монтаж розеток в гипсокартоне.
- В вертикальных профилях каркаса гипсокартонной обшивки с помощью дрели проделываем отверстия для прокладки кабеля .
- Провода, используемые для разводки под розетки и выключатели, укладываем в пластиковую гофротрубу и протягиваем сквозь просверленные в стойках каркаса отверстия. Цена пластиковых гофрированных труб невысока, потому экономить на них не стоит, тем более что от повреждений и влаги они защищают кабель довольно надежно.
- Оптимальный кабель для подведения тока к розеткам – трехжильный с двойной изоляцией (диаметр жилы – 2,5 мм). В зависимости от планируемой нагрузки на электрическую сеть можно использовать провода и с другим сечением.
Совет! Если гофротруба с проложенными в ней проводами находится в опасной близости от самореза – либо смещаем провод, либо откусываем острие самореза кусачками.
- Для повышения надежности конструкции кабели внутри гипсокартонной обшивки стены крепим к каркасу с помощью отрезков медного провода или пластиковых хомутов.
После того как провода проложены, можно обшивать стену гипсокартоном, предварительно отметив на схеме места прокладки кабеля.
Выбор места для розетки и выключателя
Выбирая места для розеток и выключателей, нужно руководствоваться не только правилами и строительными нормативами, но и целевым назначением розетки. Иными словами – розетка должна быть размещена там, где это будет удобно.
Европейские строительные нормы, которые являются практически общепринятыми, рекомендуют нам следующее:
- Оптимальная высота розетки от пола – 30 см.
- Оптимальная высота выключателя – 90 см.
В большинстве случаев такое размещение является действительно удобным, однако иногда приходится отступать от этих норм.
К примеру, розетки в кухне (как правило, сразу две-три) принято устанавливать непосредственно над столешницей. Такое размещение позволяет быстро включать и отключать бытовые приборы, не нагибаясь лишний раз.
Точно так же оправдана высокая установка розетки в гипсокартон за аквариумом: как правило, в эту розетку приходится включать несколько приборов (фильтр, компрессор, освещение), и лучше разместить ее повыше, чтобы провода не лежали на полу.
Монтаж розеток и выключателей
Отверстие под установку розетки
Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.
Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.
Отверстие в гипсокартоне делаем таким способом:
- Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
- Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
- Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
- Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.
Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.
Установка подрозетника
Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.
Подрозеткника монтируем следующим образом:
- Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
- Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.
Обратите внимание! Стандартная глубина пластиковой коробки под установку розетки составляет 45 мм. Если расстояние между гипсокартоном и стеной меньше – придется проделывать в материале стены дополнительные углубления. Сделать это можно еще до обшивки стены гипсокартоном, но тогда нужно будет очень точно определять место установки розеток.
- Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.
Подключение розетки
Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.
Если напряжения нет – переходим к подключению розетки:
- Разбираем розетку, снимая с нее пластиковые декоративные части.
- Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
- Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.
- Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
- Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.
Подключение выключателя
Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:
- Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
- Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.
- К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
- На закрепленный выключатель надеваем пластиковые клавиши и рамку.
На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!
В современном строительстве внутренняя отделка и выравнивание стен очень часто выполняются с использованием гипсокартонных листов. Кроме того, из этого материала можно быстро создать внутренние перегородки. Благодаря многим положительным качествам, гипсокартон получил широкое распространение для ремонта и строительных работ. Технология монтажа состоит из нескольких этапов. Сюда входят и электромонтажные работы, в том числе установка розеток в гипсокартон, а также выключателей и других электроустановочных изделий. Данная операция не представляет особой сложности и может быть выполнена своими руками без посторонней помощи.
Подготовительные работы
Как в гипсокартоне сделать розетку? Конструкция гипсокартонных стен позволяет монтировать практически любые виды розеток, как одинарных, так и с двумя и более секциями. Однако классическим способом установку выполнить не удастся. Для этих целей потребуется специальный . Он должен быть пожаробезопасным, поскольку гипсокартонные листы относятся к легковоспламеняющимся материалам. С помощью подрозетника установка розеток и выключателей в гипсокартон существенно облегчается.
Точка, где электрический ток выходит через розетку, считается наиболее опасным элементом всей конструкции. Поэтому для изготовления таких подрозетников используется самозатухающая пластмасса. Если розетка нагреется во время работы, выделяемое тепло не перейдет на гипсокартон. За счет этого обеспечивается противопожарная защита.
Выбирать подрозетник необходимо с учетом расположения гипсокартонных листов относительно стены. Для наиболее эффективного решения задачи, как поставить розетку в гипсокартон потребуется индивидуальный выбор, особенно, если выбранные листы смонтированы вплотную к стене. В каждом подрозетнике имеются прижимающие лапки, раздвигающиеся с помощью винтов. При покупке желательно проверить их работоспособность. Конфигурация и размеры подрозетников, отличаются от стандартных моделей, применяемых для обычных стен.
Существуют различия между установочными коробками различного предназначения. Типовые подрозетники монтируются внутрь стены в заранее просверленное углубление и затем фиксируются с помощью раствора. Модели, предназначенные для установки в гипсокартон, устанавливаются в отверстие, после чего они прижимаются к внутренней стороне обшивки крепежными лепестками, продвигающимися по винтовой резьбе. После этого розетка в гипсокартоне оказывается надежно закрепленной.
Как сделать отверстие в гипсокартоне под розетку
Прежде чем сверлить отверстие, в которое будет монтироваться коробка под розетку для гипсокартона, необходимо точно определить и разметить место его будущего расположения. Существуют нормативы, используемые специалистами при монтаже. Например, составляет 30 см, а от пола до выключателя - 90 см. Эти размеры могут изменяться в зависимости от конкретных условий эксплуатации. Необходимо учитывать и удобство пользования, особенно на кухнях и в ванных комнатах, где установлена бытовая техника и оборудование. Необходимо учитывать и схему электропроводки, проложенной в каждом помещении.
Место, окончательно выбранное для установки, отмечается карандашом или строительным маркером с использованием строительного уровня. После этого можно вырезать отверстие в гипсокартоне под розетку. Самое первое отверстие сверлится по центру отметки, после чего в ход идет фреза. При отсутствии электроинструмента для прорезки отверстия можно использовать строительный нож. Предварительно подрозетник прикладывается к стене и обрисовывается по контуру. Недостаток данного способа заключается в неровных краях и образовании крупных сколов.
Поэтому самым идеальным вариантом, когда нужно сделать отверстия в гипсокартоне под розетки, считается электродрель со специальной коронкой диаметром 68 мм. Точно такие же фрезы используются при установке в гипсокартон точечных светильников. Порядок действий очень простой. Вначале насадка устанавливается на дрель. Далее сверлится отверстие направляющим сверлом. После этого с помощью коронки вырезается основное отверстие. Сильный нажим не требуется, поскольку качественная коронка легко режет любой гипсокартон.
Установка подрозетников и розеток
После того как отверстие просверлено в отмеченном месте, можно приступать к монтажу подрозетника. Предварительно острым ножом срезается фаска по всей окружности. Эта процедура является обязательным условием качественного монтажа, поскольку в подрозетнике имеется внешний бортик, толщиной до 1,5 мм.
При отсутствии фаски края бортика будут выступать за уровень поверхности. Эту разницу придется компенсировать большим количеством шпаклевки, в результате может получиться некрасивый бугор. Если же нарезана фаска, бортик легко входит в нее и становится на одном уровне с плоскостью стены.
Далее выполняется непосредственная установка подрозетника, который понадобится для крепления розетки к гипсокартону. Пластиковые заглушки, расположенные по контуру, следует выломать и завести в отверстия концы подведенных проводов. После этого изделие вставляется в отверстие и затягивается регулировочными винтами. Они достаточно длинные, поэтому вместо отвертки рекомендуется использовать шуруповерт. Винты затягиваются до тех пор, пока крепежные лепестки не будут прижаты к внутренней стороне гипсокартонного листа.
На следующем этапе выполняется установка розетки в гипсокартоне своими руками. Для этого на подрозетнике откручиваются два оставшихся винта. С розетки снимается декоративная накладка, после чего к ней подключаются предварительно выведенные провода. Вся конструкция вместе с проводами устанавливается в подрозетник и фиксируется открученными винтами.
Декоративный наличник надевается после того, как закончена финишная отделка стен. Технология установки одинарной розетки вполне подходит для монтажа целого блока. Понадобится такой же набор инструментов, необходимое количество подрозетников и самих розеток.
Как установить блок розеток в гипсокартон
Вначале нужно отмерить высоту, на которой предполагается установка блока розеток и сделать необходимые отметки. Они выполняют функции маяков для проведения горизонтальной линии с помощью уровня. После этого размечаются центры будущих отверстий, а также места их расположения между собой. Здесь требуется аккуратность, поскольку смещение одной метки приведет к смещению центров других окружностей. После разметки можно выполнять крепление розетки в гипсокартон.
В электродрель вставляется коронка нужного диаметра, после чего по меткам сверлятся отверстия. Все подрозетники собираются в общий блок, из них выламываются заглушки, а в полученные отверстия выводятся провода. Собранный блок вставляется с определенным усилием, на каждом стакане нужно подогнуть защелки сверху и снизу, чтобы конструкция могла встать на посадочное место. Затем все установленные подрозетники фиксируются в стене с помощью регулировочных винтов. Непосредственная установка в гипсокартон производится после финишных отделочных работ.
Каких-либо жестких ограничений по количеству розеток не существует. Тем не менее, специалисты рекомендуют устанавливать в один ряд более четырех розеток. Кроме того, монтаж розеток в гипсокартон должен выполняться по определенным правилам. Например, расстояние между центрами отверстий должен быть 71 мм. Вначале отмеряется первая точка, а уже после нее все остальные. Прежде чем закрепить розетку в гипсокартоне, следует убрать тонкие перегородки между отверстиями. Это делается с помощью ножовки, после чего блок легко становится на свое место.
