Экран для проектора из натяжного потолка. Самодельный настенный проектор или как сделать проекционный экран своими руками Просветный экран для проектора своими руками

Экран для проектора – это устройство, которое превращает обычную комнату в домашний кинотеатр. Белая стена для этой цели подойдет с большой натяжкой. Чтобы изображение получилось четким, поверхность должна обладать определенными свойствами.

Общие требования к проекционным экранам

Изготовить самодельный экран несложно – главное, выяснить, от чего зависит качество картинки. Затраты при этом будут минимальными, а результат очень даже достойный. Ведь выбрать размеры и пропорции вы можете самостоятельно исходя из характеристик проектора и ваших предпочтений.

Чтобы монитор для просмотра фильмов удался, он должен отвечать следующим требованиям:

1. Идеально ровная плоскость . Волнообразная или искривленная поверхность приведет к искажению видеоизображения или потере резкости. Соответственно, натяжка должна быть равномерной и достаточно сильной. Особенно заметна деформация при проецировании 3D игр и фильмов.
2. Способность хорошо отражать свет . Полотно, из которого планируется изготовить экран должно быть плотным, однородным и непрозрачным. Глянцевая поверхность не подходит для этих целей, так как на ней образуются блики. Непригоден и материал, способный поглощать часть светового потока – изображение будет бледным. Ситуацию можно поправить более мощным кинопроектором, но это приведет к перерасходу электроэнергии и средств. Стоимость такого оборудования гораздо выше, а замена лампы, как правило, требуется чаще. Старая, местами потертая ткань также исключается, даже если внешне она выглядит прилично. Изношенные участки будут неравномерно воспроизводить изображение – интенсивность цвета здесь падает. Общее восприятие видео в таком случае значительно ухудшается.
3. Небольшой вес . Во-первых, конструкцию будет легче закрепить на стене, во-вторых, даже если она упадет, то не сможет повредить находящуюся рядом аппаратуру.

Сделать своими руками сворачивающийся экран, приводящийся в движение электродвигателем при желании также можно. Но в силу его высокой стоимости и технической сложности такой вариант здесь рассматриваться не будет. Остановимся на недорогих конструкциях, которые легко может собрать каждый. Конечно, при условии, что хоть раз держал в руках бытовые инструменты.

Выбор размера и формата холста

Чтобы самодельный дисплей удовлетворил ваши запросы и пришелся по вкусу пришедшим в гости друзьям, важно правильно подобрать размер экрана и соотношение сторон. Начинать лучше с выбора формата видеоизображения, который планируется использовать.

Чаще всего можно встретить следующие стандарты:

• набирающий популярность в современной киноиндустрии 3D-формат 2,35:1;
• широко распространенный HD-TV 16:9;
• и давнишний, но удерживающий до сих пор пальму первенства формат старого телевидения 4:3.

Другие стандарты используются редко, и они не предназначены для просмотра фильмов.

Следующим шагом определяется размер проекционного экрана. Здесь прослеживается зависимость от параметров помещения:

• Хорошая читабельность текста сохраняется при условии, что последний зрительский ряд расположен не далее 6 размеров дисплея по высоте. То есть, если длина комнаты 6 метров, высота экрана не может быть менее 1 метра.
• Чтобы сохранялось комфортное восприятие изображения и текста, первый ряд зрителей не должен располагаться ближе, чем 2 высоты дисплея.
• Полная видимость экрана для всех зрителей обеспечивается, когда его нижний край располагается на высоте 1,2 метра от поверхности пола.
• При выборе места размещения полотна и проектора учитываются его технические характеристики, дизайн помещения, наличие розеток и прочие обстоятельства.

1. Гипсокартонный лист – распространенный, но не слишком практичный вариант. Достаточно вырезать прямоугольник с необходимым соотношением сторон и окрасить в белый цвет. Его можно приклеить или закрепить на раме из металлического профиля на стене в нужном месте. Материал весьма хрупкий и при повреждениях его потребуется заменить целиком.
2. Лист ДВП – используется так же, как и гипсокартон, относится к категории дешевых и неэстетичных конструкций с минимальным, но терпимым качеством получаемой проекции. Сюда же можно отнести картонные или бумажные экраны, как правило, недолговечные, решающие задачу быстро, но временно.
3. Плотная ткань – например, белая льняная простыня, новая, без загрязнений и потертостей. Натягивается на раму. Иногда полотно окрашивают белой краской или делают подложку из плотного полиэтилена черного цвета для повышения отражающей способности.
4. Плащёвка – неплохой вариант для самодельной конструкции. Обладает влагоустойчивостью и стойкостью к загрязнениям от прикосновений руками. Прочный материал, позволяет выполнить максимальное натяжение и обеспечить добротную картинку и отсутствие искажений.
5. Виниловое полотно – очень хороший вариант для получения качественного видеоизображения. Но сам материал склонен к растягиванию и разрывам при неосторожном обращении. Найти нужную ширину рулона бывает не так просто, а стоимость такого дисплея будет немаленькой.
6. Синтетическая ткань для баннеров – пользуется большой популярностью, несмотря на цену. Обладает отменной прочностью и светоотражающими свойствами. Разнообразие продукции позволяет легко купить отрез нужных размеров.
7. Пожалуй, лучший вариант по соотношению цена-качество – экран для проектора из материалов для натяжного потолка. Для его изготовления подбирается или синтетическое тканевое полотно белого цвета, или ПВХ-пленка. В обоих случаях материал монтируется на рамку из специального профиля для натяжных потолков. При этом выбирается матовое, а не глянцевое полотно, чтобы не было бликов.

Также вместо экрана проектора используют натяжной потолок, если его цвет и текстура позволяют получить картинку высокого качества. Для этого устанавливают проектор вертикально, а на пол раскладывают подушки под головы. Вариант на любителя.

Изготовление экрана из ПВХ-пленки

В качестве примера, рассмотрим, как натянуть на стене поливинилхлоридный потолочный материал и использовать его в качестве дисплея. Пленка для этой цели выбирается матовая, белая. Её стоимость составляет около 400 рублей за квадратный метр.

ВАЖНО: полотно придется сильно натягивать, его размер должен быть меньше каркаса на 6-10%. Зависит процент от величины будущего экрана. Чтобы не ошибиться с раскроем лучше проконсультироваться у специалистов.

Технология монтажа ничем не отличается от установки натяжных потолков. Правда, есть одна тонкость: если планируется экран на всю стену, по периметру, так или иначе, остается технологический зазор примерно 5 сантиметров. Это связано с тем, что для работы инструментом необходимо определенное пространство.

Порядок действий следующий:

Шаг 1 . Чтобы произвести разметку будущего экрана достаточно включить настроенный проектор и запустить картинку предпочитаемого формата. По периметру светового поля, с небольшим запасом, наносятся прямые линии.

Шаг 2 . Вдоль разметки монтируется каркас из профиля – шаг для саморезов – 8 см. В районе углов и стыков – не более 3 см от края направляющего профиля.

Шаг 3 . Полотно закрепляется в верхней части экрана и нагревается тепловой пушкой до 60-70 градусов. ПВХ-пленка натягивается на каркас до получения идеально ровной поверхности.

Шаг 4 . По периметру профиля устанавливается декоративная полоса.

При использовании проектора необходимо предусмотреть затенение окон, так как при дневном свете яркость картинки будет явно неудовлетворительная.

Изготовление сворачивающегося экрана из тканевого натяжного потолка

Можно изготовить небольшой переносной сворачивающийся дисплей буквально из подручных средств. Для этого понадобятся:

• кусок пластиковой канализационной трубы диаметром 50 мм, длиной 144 сантиметра;
• пара подшипников качения 6604;
• прямоугольный отрез ткани для натяжного потолка из расчета: 140Х105 см (рабочая площадь экрана с соотношением сторон 4:3) плюс запас для монтажа около 15 сантиметров по высоте, получается 140Х120 см;
• изолента;
• синтетический шнур для подвешивания;
• две крышки от баночек (например, из-под горчицы или аджики) типа Twist off 53 мм;
• кусок 10-миллиметровой фанеры 10Х10 см;
• два черенка для огородного инструмента, диаметром 25-30 мм, длиной не менее 145 см;

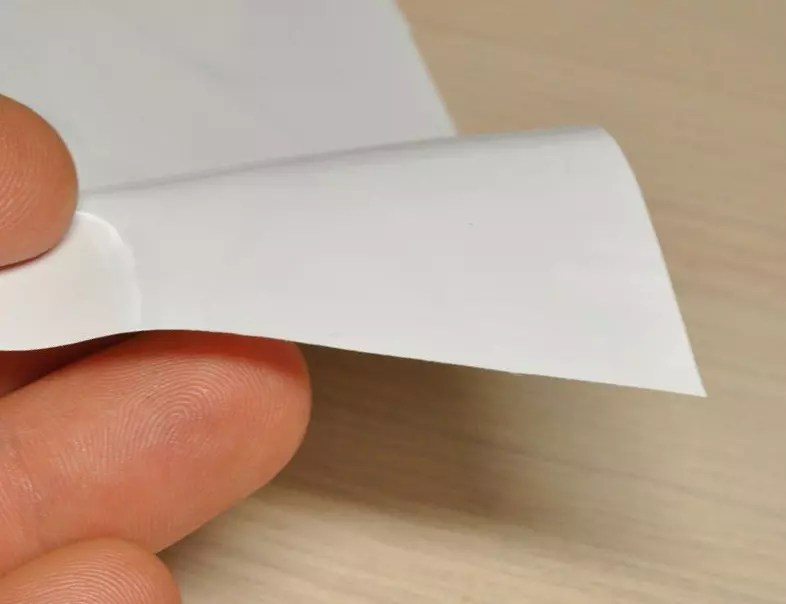

Материал для экрана – матовая синтетическая ткань из полиэстера белого цвета, применяемая для изготовления натяжного потолка.

Монтаж производится в следующем порядке:

Шаг 1 . Из одного черенка изготавливаем ось для накручивания полотна. Для этого вырезается кусок длиной 145 сантиметров. С одного конца отмечается 2, с другого – 3 см и делается пропил по периметру. Глубина его рассчитывается так, чтобы оставалась нетронутой внутренняя часть черенка, диаметром 20 мм.

Лишняя древесина удаляется ножом так, чтобы подшипники плотно садились на ось. Один из них надевается на свое место – там, где выбрано 2 см, и расклинивается с торца. Для этого небольшим зубилом делается расщеп по диаметру черенка, в который забивается деревянный клин и обрезается заподлицо с подшипником. Другой конец оси – с выборкой на 3 см пока остается свободным. К нему после сборки будет крепиться маховик.

Степлером к черенку пришпиливается подвернутый на пару сантиметров конец полотна. Один ряд скоб — на 2-3 мм от сгиба, второй, для верности – вдоль края подворота. Экран скручивается вокруг оси и откладывается в сторону.

Шаг 2 . Следующим шагом готовим кожух для сворачивания экрана. Для этого вдоль оси пластиковой трубы размечается две линии с промежутком около сантиметра. Чтобы не произошло спирального смещения, ориентиром могут послужить надписи, нанесенные вдоль трубы. Затем делается пропил болгаркой по разметке, края зачищаются острым ножом и шлифовальной шкуркой. Мусор из трубы удаляется мокрой тряпкой, которую можно протолкнуть вторым черенком.

Шаг 3 . Потом скрученный экран вставляется внутрь кожуха. При этом через пропил пропускается свободный край ткани. Закрепленный подшипник загоняется под обрез трубы, а второй насаживается на противоположный конец оси так, чтобы она выглядывала на 1 см наружу. Края кожуха обматываются изолентой так, чтобы крышки Twist off в качестве заглушек плотно садились на торцы.

В качестве рукоятки используется болт М-8, длиной 60-70 мм с двумя гайками и надетой на него металлической или пластиковой трубкой. Устанавливается рукоятка так: кусочек трубки (3-4 см) надевается на болт, затем накручивается первая гайка почти вплотную к трубке. Свободным концом болт вставляется в отверстие маховика и зажимается с обратной стороны второй гайкой. Чтобы конструкция была более долговечна лучше между гайками и фанерой подложить плоские шайбы. Трубка выбирается такого диаметра, чтобы она свободно вращалась вокруг болта, но не соскакивала через головку.

Шаг 5 . Второй черенок обрезается по ширине полотна и пришпиливается к нижнему концу экрана степлером. Затем оборачивается так, чтобы первый ряд скоб оказался под тканью и операция повторяется.

Шаг 6 . Последний штрих – крепление шнура для подвешивания экрана. Он просто привязывается к торцам кожуха возле заглушек. Чтобы предотвратить его смещение к центру, петли обматывают той же изолентой.

Экран готов. Конечно, эстетики в нем маловато, но в темноте это незаметно. Посмотрел кино – и убрал в чулан, до следующего сеанса.

Как видите, самостоятельная установка стационарного или изготовление переносного экрана для проектора не занимает слишком много времени и позволяет сэкономить немало средств.

Хотите просматривать фильмы дома и ощущать себя в кинотеатре? Тогда вам нужно задуматься о том, чтобы приобрести проектор. Благодаря ему можно получить изображение необходимой величины и обеспечить качественный просмотр. Кроме этого, проектор можно как купить готовый, так и сделать своими руками. Последний вариант имеет массу преимуществ. Сюда стоит отнести малую стоимость и возможность получить поверхность с необходимыми габаритами.

Из чего делают

Для получения проектора изготовители используют тканевые или полимерные полотна. Они бывают на основе винила и акрила. Внешний вид полотна может иметь специальную или матовую поверхность. По типу воссоздания картинки материал подразделяется на модели для прямого и обратного отображения проектора.

Отражатель для проектора подвесного типа на основе полотна удобен из-за того, что благодаря материалу поверхность приобретает абсолютную плоскостность. Полотняные экраны обладают практически невидимыми горизонтальными стыками. А вот виниловые экраны требуют одинаковой натяжки. В результате этого их цена выше на 10-15%.

Производители и цены

Каждый изготовитель полотняных экранов для проекторов выпускает свою продукцию, которая имеет ряд отличительных особенностей:

1. Draper. В его ассортименте имеется экран АТ-1200. Для него характерно прозрачное и перфорированное акустическое покрытие. Угол для комфортного просмотра составляет 30 градусов. Стоимость изделия 2700 рублей.



   Полотно для проектора Draper

2. Da-Lite. Этот производитель занимается выпуском полотна Glass-Beaded. Для получения этого полотна задействуют метод прессования мелких зерен из стекла на материю белого цвета и матовой поверхностью. Благодаря таким вкраплениям происходит обратное отражение большого процента излучения относительно к источнику. В этом случае установка должна вестись на уровне с отражателем. Для рассматриваемого покрытия характерен узконаправленный поток расшифровки изображения по оси проекции. Благодаря этому удается увидеть цвета при незначительной утрате четкости. Стоимость продукции составляет 3200 рублей.



   От производителя Da-Lite

3. Stewart . Он занимается выпуском двух полотен – Fire-Hawk и Gray-Hawk. Первый вариант полотна подходит для проектора DLP. Его задача состоит в том, чтобы повысить яркость иллюстрации и степень насыщенности черного цвета. Угол обзора у него 24 градуса. Второй вариант полотна имеет серый цвет. Его задача сводится к повышению яркости черного и детализации серого цвета. Также полотно повышает яркость оттенков. Может быть использован с проекторами DLP, LCD и D-ILA. Угол обзора у него составляет 40 градусов. Купить можно по цене 2800 рублей.



   Полотно для проектора от производителя Stewart

Самостоятельное изготовление

Если вы решили сэкономить на ткани для отражателя изображений с проектора, то можно сделать его собственноручно.

В этом случае необходимо отталкиваться от того, из чего был выполнен экран для проектора:

1. Применение сводного стены в комнате, квадратными метрами которой вы готовы пожертвовать для того, чтобы установить проекционный экран.
2. Применение полотна для отражателя картинки с проектора. Этот вариант позволяет получить оснащение, которое можно устанавливать и убирать в любой момент.

Чтобы создать экран для проектора собственноручно, необходимо заранее подготовить ряд инструментов и материалов:

• материя для отражателя картинок с проектора – сюда можно отнести текстиль или винил, а еще есть более дешевый вариант с применением обычной белой простыни, размер должен быть 2600х1600 мм;
• войлочный материал для подстилки с габаритами 2600х1600 мм;
• деревянные доски сечением 2500х40х15 мм – 4 штуки;
• металлические коробы габаритами 2500х65 мм – 5 штук;декорационные бортики – 4 штуки;
• степлер;ножницы;
• отвертка;
• краска;наждачка;
• дрель.

На видео- полотно для проектора своими руками:

Процесс создания экрана для проектора несложный. Но для этого нужно проявить терпение и подойти к работе к максимальной ответственностью. План действий следующий:

Определённые модели проекторов показывают изображение слишком ярким. В таком случае при просмотре изображения наблюдается искажение черного цвета. Решить возникшую проблем можно, если сделать черный экран для проектора. Темный цвет отлично поглощает часть любого оттенка, который попадает на него. При помощи такой конструкции можно получить более насыщенный черный цвет и убрать лишнюю яркость.

Для просмотра кино или интересного видео модно использовать такое удобное устройство, как проектор. Но для того, чтобы оно стало выдавать требуемые картинки, нужно установить специальный экран. В этом случае у вас есть два варианта – купить готовую конструкцию или же сделать все своими руками. Также обратите внимание на

Изучая тему самодельного экрана в интернете, можно заметить, что мнения обладателей проекторов в этом вопросе разделились. Одни считают, что производители экранов применяют специальные технологии в производстве поверхностей для проекции. Другие обвиняют первых в наивности и предлагают решения, которые, по их мнению, намного дешевле и ничем не хуже промышленных экранов. В принципе, с доводами сторонников готовых экранов всё понятно, а потому будет интересно изучить аргументы второй стороны.

Материал для экрана проектора

Если мы возьмёмся подсчитать приблизительную себестоимость самодельного экрана, то выйдет следующая картина. Экран размером 3,2х2,4 (отталкиваемся от стандартных размеров баннерного листа) имеет площадь 7,68 м2. При примерной себестоимости качественного полотна в 10$ за квадратный метр выходит 76,8$. Сделаем наценку на рамку и получим стоимость экрана около 100$. В магазине экраны подобного размера продаются, начиная от 300$.

Другие решения

Самодельный экран для проектора иногда предлагают сделать из листов ДВП с белым либо серым покрытием. Такой вариант приемлем для тех, кто не предъявляет высоких требований к качеству картинки. Возможно, кто-то не желает тратить деньги, проводя редкие показы в аудитории или коротая вечер со старым проектором в загородном доме. Однако стоит помнить, что подобный материал обладает низкими светоотражающими свойствами и может деформироваться в помещениях с высокой влажностью.

Другим вариантом изготовления экрана является покрытие специальной краской предварительно подготовленного участка стены. Выбранная площадь шлифуется до идеально ровного состояния и в несколько слоёв красится эмалями наподобие Mighty Brighty. Периметр экрана обрамляется магнитными лентами чёрного цвета, которые благодаря магнитосодержащим компонентам краски крепятся прямо на стену. Правда такое решение не из дешёвых и довольно трудоёмкое. Из плюсов можно отметить отличную интеграцию такого экрана в интерьер.

Промышленные экраны иногда делаются из виниловых материалов, поскольку они обладают высокими характеристиками отражения света. Пытаясь применить такое полотно самостоятельно, вы рискуете потерять деньги и разочароваться в результате. Винил - довольно нежный материал и при этом довольно дорогой. Пытаясь натянуть его на рамку, вы можете порвать виниловую плёнку и, соответственно, остаться без экрана и денег.

Как это делается?

Наиболее популярным вариантом является натягивание полотна на деревянную раму. Для прочности её выполняют в виде «восьмёрки», а не простого прямоугольника. Внутренняя планка добавляет конструкции жесткости. Края полотна обворачивают вокруг рамки и фиксируют скобами строительного степлера. Углы рамки закрепляются стальными уголками, которых полно в любом строительном магазине. Иногда к полотну добавляют чёрную окантовку для отделения проекционной зоны.

Также возможен вариант экрана без поперечных перекладин. Вместо деревянного бруса здесь можно использовать гардинные рейлы, которые вместе с потолочным креплением стоит поискать в тех же строймагах или магазинах мебельной фурнитуры.

Некоторые умельцы пробуют делать даже сворачиваемые конструкции, однако нам пока не попадались достойные варианты. Кроме того стоит помнить: любой перекос при сворачивании приведёт к деформации полотна, а это отразится, соответственно на качестве картинки.

Казалось бы, что места обычному экрану для проектора уже нет в нише информационных и телевизионных технологий. Но не тут-то было. Всегда может возникнуть ситуация, когда потребуются проектор и его спутник - экран. Если первый в исправности, но холст был поврежден или испорчен, можно попробовать сделать экран для проектора своими руками. Самодельный холст практически не будет отличаться от магазинного.

Выбор проектора по назначению

Прежде чем приступать к собственноручному созданию экранов, нужно выбрать тип проектора. Ведь от этого зависит и вид экрана. Условно проекторы подразделяют на бюджетные, офисные, мобильные, инсталляционные и для домашнего кинотеатра.

Используются, как правило, в школах, учебных центрах, профессиональных училищах, небольших офисах и дома. В таких проекторах количество функций и подключений минимально.

Офисные устройства необходимы для переговорных комнат, на семинарах и экспозициях, выставках и конференциях. Такие проекторы функциональные и универсальные.

Мобильные устройства компактны, минимальны по весу. У таких проекторов ударопрочные корпуса. Устройства защищены специальной системой от кражи. Такие проекторы можно использовать без компьютера.

Инсталляционные устройства необходимы на мероприятиях в конференц-залах. Они оснащены множеством настроек по геометрии изображения, большим количеством разъемов. Данный тип устройств обладает максимальной функциональностью и многозадачностью. К нему отлично подходит экран для проектора с электроприводом.

Призваны воспроизводить видео с улучшенным качеством. Уровень шума вентилятора низкий. Есть возможность воспроизводить компьютерное изображение.

Экран для проектора - необходимость

После приобретения проектора необходимо задуматься о покупке холста. Конечно, можно сделать экран для проектора своими руками, что станет простым решением в вопросе создания домашнего кинотеатра. Полотно должно качественно отображать картинку. Желательно, чтобы были большие, тогда и смотреть, и показывать видео и презентации будет гораздо легче.

В зависимости от интерьера помещения можно выбрать натяжные или рулонные полотна. Кстати, последние пользуются большей популярностью благодаря значительной экономии места. Рулонный экран для проектора с электроприводом впишется в любой интерьер. Кроме того, он способен лучше демонстрировать изображение благодаря идеальной поверхности. Специальный механизм предотвращает порчу полотна за счет равномерного натяжения и аккуратного сворачивания.

Применение экранов на треноге может создать некоторые неудобства. Так, опора для полотна мешает, особенно если площадь помещения мала. Экран на треноге может быть поврежден домашними животными или в процессе транспортировки.

Грамотный выбор экрана для проектора

Проекционное полотно должно выполнять две задачи: качественно воспроизводить информацию и правильно распределять свет в направлении зрителей.

Тип холста должен в первую очередь согласовываться с характеристиками помещения, углом обзора, положением проектора на столе или потолке. Также на выбор полотна влияют освещение в комнате и яркость проектора.

Следующий фактор, влияющий на подбор экрана, - это формат изображения. Итак, различают следующие соотношения ширины и высоты.

Форматы изображения

Стандартный
Видеоформат
Широкий формат
Кинематографический

Чаще всего выбирают настенный экран для проектора, который учитывает любой тип воспроизводимой информации. Так, можно предпочесть полотно или с электроуправлением, или с ручным управлением. Электропривод позволяет равномерно растянуть экран на специальный вал. Благодаря этому полотно служит гораздо дольше, не получает повреждений. В случае ручного управления качество механизма сворачивания влияет на сохранность и долговечность полотна, скорость и плавность сворачивания.

Как рассчитать размеры экрана для проектора

Прежде чем сделать экран для проектора, размеры которого могут варьироваться в зависимости от местоположения зрительских мест и дизайна помещения, нужно провести тщательные расчеты. Холст надо располагать перед зрителями (аудиторией), но не перед самим устройством. Это правило станет залогом успеха проведенного мероприятия.

Если нужно использовать настенный экран для проектора, его высота должна быть приблизительно равной 1/6 от расстояния "холст-последний ряд зрителей". В таком случае текст на экране будет прекрасно виден. Идеальный вариант предполагает, что первый ряд зрителей будет находиться на расстоянии в две высоты холста. Это минимальный промежуток, с которого будет комфортно воспринимать информацию. Нижняя часть экрана должна быть на высоте 1,2 метра от пола. В таком случае зрители с последнего ряда увидят всю информацию, расположенную на холсте.

При расчете размеров проекционного экрана нужно учитывать тип формата, который будет воспроизводиться. Если будут показываться видео разных типов, тогда следует учитывать их все. должен иметь наибольшую величину среди всех воспроизводимых типов.

Форматы видео

NTSC видео	4:3 (1,33)
Pal видео	4:3 (1,33)
HDTV видео	16:9 (1,78)
Letterbox видео	1,85
Cinemascope кинематографический	2,35

Разновидности экранов для проектора

Выбирать экран для проектора нужно в зависимости от поставленных задач и индивидуальных требований. Различают холсты обратной или прямой проекции; с ручным или моторизированным управлением; с потолочным или настенным креплением. Для стационарного размещения лучше всего подходят настенные и потолочные экраны.

Холсты с ручным и моторизированным управлением называют еще рулонными. Тут играет роль способ сворачивания экрана, чтобы он не занимал место.

При проведении встреч или конференций зачастую используют полотна на штативе. Такие экраны очень компактны в собранном состоянии, удобно трансформируются. Их можно отрегулировать по высоте, легко транспортировать.

Также экран для проектора потолочный может быть рулонным вне зависимости от того, какой он, устанавливаемый или переносной. Если нужно сэкономить место, то без такого полотна просто не обойтись.

Установка проекционного оборудования

Чтобы установить необходимо выполнить два действия: выбрать местоположение и размер изображения.

Подбор локализации проектора и экрана зависит от размера помещения, его планировки и предпочтений пользователя. На выбор также влияют ширина и высота полотна, расположение розетки, расстояние до оборудования и т. д.

Проектор можно установить в нескольких положениях:

• спереди на столе;
• спереди на потолке;
• сзади на столе;
• сзади на потолке.

Отрегулировать оборудование можно посредством специального меню. И если сделать экран для проектора своими руками, то управление будет таким же, как для полотна приобретенного.

Во втором пункте монтажа проецируемого оборудования стоит выбор размера изображения, которое будет размещено на полотне. Ширина и высота картинки зависят от дистанции между экраном и проектором, формата видеосигнала и увеличения. Оборудование должно стоять на ровной горизонтальной поверхности, луч - падать строго перпендикулярно на центр полотна.

После этих действий нужно правильно подключить проектор. На его тыльной стороне располагается множество разъемов. Пользователи, которые демонстрируют презентации, постоянно подключают компьютер к проектору посредством одного и того же входа. Однако если будут показываться не слайды, а видео, тогда нужно разобраться, к какому разъему надо подключать кабель.

Как сделать экран для проектора

Сложно ли это осуществить? Чтобы создать экран для проектора своими руками, понадобятся:

• алюминиевый профиль в комплекте с пружинками, уголками, петлями;
• подвесной механизм (рельс и ролики), если нужно передвигать полотно.

Все действия по созданию экрана нужно проводить на расстеленной мягкой поверхности. В противном случае лицевая часть экрана может повредиться. Итак, алгоритм действий таков:

• Нужно закрепить рамку для экрана посредством специальных уголков. Затем установить петли для поперечин и крепления к поверхности стены.
• Лист ПВХ нужно закрепить в профильной раме при помощи пружин.
• Если необходимо, крепятся ролики ко всей конструкции.
• Затем нужно вмонтировать ролики в нижней части экрана, чтобы не поцарапать стену при передвижении полотна.
• Для повышения жесткости конструкции нужно установить вертикальные стойки у мест крепления.

В принципе, вопрос, как сделать экран для проектора, решен. Приготовленное полотно на порядок лучше рулонного покупного холста. Если есть желание, можно покрасить ПВХ серой краской, чтобы создавалось ощущение пребывания в кинотеатре.

Альтернативные варианты

Если нет возможности и времени поехать в строительный магазин за листом ПВХ, попробуйте альтернативные способы.

1. Можно использовать стену в квартире вместо экрана. Желательно, чтобы поверхность сверху была неиспользуемой. Также подойдет белая дверь, холодильник или шкаф.
2. Можно спроецировать изображение на белый потолок. В таком случае потребуется большое количество подушек, которые будут на полу. А проектор каким-то образом нужно закрепить не в горизонтальном положении, а в вертикальном.
3. В качестве экрана можно использовать большой перекидной календарь, перевернутый к зрителям белой стороной. Подойдет и белая полка из шкафа или комода, поставленная на табурет и облокоченная на стену. Хуже изображение будет на белой или светлой занавеси.

Теперь все известно о проекторе и экране. Так приятно посмотреть кино всей семьей дома на большом импровизированном полотне, так эффектно показать презентацию на конференции и завоевать симпатию слушателей. Современный мир без проектора - тусклый и скучный.

Несмотря на невероятную популярность современного телевизионного оборудования, которое потрясает своими техническими возможностями, размерами дисплеев и качеством передачи картинки, традиционные проекторы остаются очень полезным инструментом.

Без них не обходятся многие деловые конференции, семинары, лекции и другие важные мероприятия. Чтобы изображение передавалось точно и качественно, нужно уделить должное внимание поиску хорошего экрана, стоимость которого иногда запредельная. К счастью, существует множество способов и инструкций, как изготовить проекционный экран своими руками, поэтому каждый желающий может сэкономить и обойтись без больших финансовых затрат.

Экран для проектора - главный элемент домашнего кинотеатра

Проекторы достаточно часто приобретают для домашних кинотеатров. Они воспроизводят видео с улучшенным качеством. Вентилятор практически не шумит, а возможность воспроизведения компьютерной картинки делает их незаменимым устройством для повседневных целей и семейного просмотра фильмов.

Если вы купили проектор для дома, то следующий вопрос, который должен вас беспокоить - это покупка холста . Стоимость его весьма высока, так что можно попытаться изготовить его самостоятельно. Важно понимать, что основная задача полотна заключается в качественном отображении картинки.

Учитывая интерьерные свойства вашего помещения, можно использовать натяжные или рулонные полотна . Кстати, рулонные значительно экономят свободное пространство, поэтому пользуются особой популярностью. Также они отлично подходят для разных интерьеров и демонстрируют изображение с максимально точной цветопередачей, не искажая картинку. Наличие специального механизма предотвращает порчу полотна за счёт равномерного натяжения и аккуратного сворачивания.

Экраны на треноге не всегда эффективны, могут быть проблемы с их использованием в условиях с ограниченным пространством. Экран на треноге можно запросто повредить при транспортировке. Также его может перекинуть домашний питомец или ребенок.

Выбираем качественное полотно

Как уже говорилось выше, качество полотна - основная характеристика экрана для проектора. От него зависит реализация двух важнейших пунктов:

1. Качественная передача картинки.
2. Правильное распределение света в направлении зрителя.

При выборе необходимо учесть характеристики помещения, угол обзора, а также размещение проектора на потолке или столе. Не забудьте обратить внимание и на особенности освещенности в комнате, а также на яркость проектирующего прибора.

Ещё один важный фактор, который может влиять на выбор подходящего оборудования, - формат картинки . В настоящее время существует несколько форматов в плане соотношения ширины и высоты:

1. Стандартный - соотношение сторон 1:1.
2. Видеоформат - 4:3.
3. HDTV - 16:9.
4. Широкий формат - 16:10.
5. Кинематографический - 2,35:1.

В большинстве случаев потребители отдают предпочтение настенным экранам, которые могут воспроизводить любые форматы и разрешения видео. Есть смысл приобрести полотно с поддержкой электропривода, или с ручным управлением.

Первый случай позволяет правильно растянуть полотно на специальный вал, в результате чего, срок службы холста будет существенно продлен, а вероятность повреждений исчезнет. При ручном управлении качество механизма сворачивания определяет сохранность и долговечность полотна. Также от него зависит скорость и плавность сворачивания.

Все дело - в размере

Если вы намерены соорудить экран для проектора своими руками из баннера или специальной ткани, не забудьте провести ряд расчетов, чтобы подобрать подходящие размеры и правильно определить другие характеристики, такие как размещение зрительских мест и дизайн комнаты. Холст размещают непосредственно перед аудиторией, но не перед самим проектором. В таком случае мероприятие будет сопровождаться качественной компьютерной презентацией, которая будет доступна каждому зрителю.

Если приходится задействовать настенный экран для проектора, его высота должна составлять 1/6 от расстояния «холст - последний ряд зрителей» . В данном случае текст будет читабельным и чётким. В идеальном варианте предусмотрена такая особенность, что первый ряд зрителей размещается на расстоянии в две высоты холста. Подобный промежуток считается минимальным, с которого комфортно читать предлагаемую информацию. Нижняя область холста размещается на высоте 1,2 метра от пола. Если учесть эту особенность, зрители с последнего ряда смогут заметить все данные и не пропустить ничего важного.

Если вы проводите расчеты размеров, не забудьте обратить внимание на тип воспроизводимого формата. Если необходимо показывать видео разных форматов, внимательно изучите все характеристики.

Правила установки

От того, насколько правильно установлено проекционное оборудование, будет зависеть качество изображения. Необходимо решить всего две важные задачи :

1. Подобрать месторасположение холста.
2. Подобрать размер изображения.

При выборе подходящей локализации для проектора и экрана, не забудьте учесть размеры помещения, его планировку и персональные предпочтения. Также выбор может зависеть от ширины и высоты полотна, местонахождения розетки, расстояния до приборов и других тонкостей.

Проекторы устанавливают в нескольких положениях :

• Перед экраном на столе.
• Перед экраном на потолке.
• Позади на столе.
• Позади на потолке.

Для регулировки оборудования используют специальный дистанционный пульт или кнопочное управление проекторов . И если ваш самодельный экран выполнен в точности с установленными требованиями, управлять им будет так же просто, как магазинным полотном.

Второй пункт монтажа проектора и сопутствующего узла - экрана, зависит от размеров картинки, которая будет показана на самодельном мониторе. Ширина и высота определяется дистанцией между экраном и проектором, форматом видеосигнала и увеличения. Важно расположить оборудование на ровной горизонтальной поверхности, чтобы луч падал строго перпендикулярно на центр полотна.

Если подобные действия выполнены правильно, можно приступать к подключению проектора. Не секрет, что на его тыльной стороне находится большое количество различных разъемов. В большинстве случаев пользователи подключают компьютер к устройству через один и тот же вход. Правда, если необходимо показывать не слайды, а видео, скорее всего, придётся сменить базовый разъём на другой. Как правило, это HDMI, способный воспроизводить звуковые файлы.

Технология изготовления проекционного экрана

Если вы разобрались с базовыми особенностями проекционного оборудования и серьёзно задумались о самостоятельном изготовлении такого изделия, вам потребуются следующие материалы:

1. вспененный ПВХ.
2. Алюминиевый профиль, пружинки, уголки и петли.
3. Подвесные механизмы, такие как рельсы и ролики (особенно нужны если есть необходимость перемещать полотно).

Подготовка холста проводится на мягкой поверхности. В других случаях повышается риск повреждения лицевой части. Что касается алгоритма действий, то он заключается в следующем:

Таким образом, сделать проекционный экран своими руками при должной сноровке совсем несложно. Если есть желание, можно покрыть готовое изделие из ПВХ серой краской, что позволит ощутить эффект пребывания в настоящем кинотеатре.

Альтернативные решения

Если возможность поехать в строительный магазин за листом ПВХ отсутствует, можно обойтись и альтернативными вариантами. Как уверяют пользователи, вместо экрана можно использовать:

1. Чистую стену квартиры. Важно, чтобы поверхность сверху не использовалась. Возможно, в доме есть белая дверь, шкаф или холодильник. Они тоже вполне подойдут.
2. Нередко люди проецируют картинку на белый потолок. В данном случае придётся увеличить количество подушек, которые будут постелены на пол. Также придётся зафиксировать проектор не в горизонтальном положении, а в вертикальном.
3. В качестве экрана часто используют и большие перекидные календари, которые поворачиваются к аудитории белой стороной. Неплохим решением может стать белая полка из шкафа или комода, которая размещается на табурете и облокачивается на стену. Картинка может быть неточной, если проецировать её на белую римскую штору или светлую занавеску.

Вот и всё, теперь вы знаете, в чём заключаются особенности проекционного оборудования, и как сделать полотно для проектора своими руками.

Внимание, только СЕГОДНЯ!
