Как прикрепить водонагреватель к деревянной стене. Как повесить водонагреватель на стену с плиткой. Где лучше всего установить накопительный водонагреватель

Водонагреватель дает возможность жильцам многоквартирных и частных домов всегда иметь в своем распоряжении горячую воду. Его самостоятельную установку способен выполнить любой домашний умелец, имеющий незначительные навыки осуществления сантехнических и электроработ.

Такие разные приборы – накопительные и проточные

Водонагреватели (бойлеры), используемые в частных домах и квартирах многоэтажек, делят по источнику питания на электрические и газовые, по принципу функционирования – на накопительные и проточные. Агрегаты, работающие на газе, представляют собой обычную колонку. Ее подключение осуществляется к газовой магистрали. А вот электрические устройства работают от бытовой сети. Именно они интересуют потребителей, заинтересованных в наличии в своем жилище постоянного источника горячей воды.

Проточные электронагреватели располагают специальной емкостью – колбой, в которой смонтирован электрический элемент, предназначенный для подогрева воды. Устройства этого типа имеют компактные размеры. Их необходимо устанавливать на кран с водой. Главное достоинство проточного прибора – быстрый (по сути, мгновенный) нагрев жидкости, основной минус – повышенное потребление электроэнергии. Такие аппараты могут иметь нагревательные элементы (ТЭНы) мощностью от 3 до 27 кВт. Несложно понять, что электричества при эксплуатации они намотают немало. Для большинства потребителей подобная ситуация является неприемлемой.

Некоторые проточные приборы оснащаются не ТЭНами, а спиралями. Эти устройства потребляют еще больше киловатт (примерно на 15–20 %), но зато они более долговечные. Срок их эксплуатации ощутимо выше, чем у водонагревателей с ТЭНом. Специалисты дают один очень важный совет. Если в вашем жилище вода имеет высокую жесткость, покупайте и монтируйте бойлер со спиралью. В остальных ситуациях останавливайте выбор на устройствах с обычным нагревательным элементом.

Накопительные водонагреватели используют намного меньше электрической энергии, имеют доступную цену, считаются универсальными агрегатами. Их разрешается монтировать в любом жилище – и в дачном домике, и в квартире, и в загородном коттедже. Данные устройства снабжаются баком, в котором и происходит нагрев жидкости. Указанная емкость может иметь разный объем. Подогрев воды в ней требует некоторого времени (от 10–15 минут до нескольких часов, в зависимости от вместимости бака).

Недостаток накопительного бойлера – большие размеры. По этой причине его практически нереально установить в тесном пространстве либо в помещении с маленькой площадью. Зато воду, нагреваемую в баке, разрешается использовать одновременно из нескольких кранов. Достаточно установить основной водонапорный кран. А от него уже сделать разводку на кухонную мойку, в ванну, на умывальник в туалете.

Накопительные водонагреватели бывают горизонтальными и вертикальными. В устройствах первого типа ТЭН размещается в боковой части. В вертикальных бойлерах нагревательный элемент ставится внизу, что обеспечивает более качественный и быстрый прогрев воды в емкости. Горизонтальные агрегаты потребляют больше электричества. Помните об этом, выбирая прибор.

Самостоятельная установка описываемых агрегатов позволяет сэкономить деньги на вызове специалиста (его услуги стоят недешево), а также дает возможность домашнему мастеру получить незаменимые навыки по обслуживанию такого оборудования. Но скажем сразу – если вы не имеете ни малейшего опыта проведения сантехработ, лучше отказаться от попытки монтажа нагревателя своими руками. Последствия могут быть плачевными, вплоть до затопления соседей снизу и выхода из строя электрической проводки и сети в вашей квартире.

Если вы уверены, что сможете установить водонагреватель сами, обязательно обратите внимание на следующие моменты:

1. 1. Оцените состояние проводки в жилище. Старые кабели, которые эксплуатируются не один десяток лет, желательно заменить на более современные. Даже самый скромный по мощности электрический проточный нагреватель потребляет 2–2,5 кВт. Советская проводка подобной нагрузки может и не выдержать.
2. 2. Выберите место для установки прибора. Накопительный водонагреватель, как мы уже говорили, представляет собой достаточно массивный агрегат. Если планируется его монтаж на стену, нужно заранее убедиться, что она выдержит вес устройства большого объема. К тому же, в течение всего срока эксплуатации водонагревателя к нему должен быть обеспечен свободный проход.
3. 3. Проанализируйте состояние водопроводных стояков и труб. При их плачевном состоянии желательно произвести замену магистралей. И только после этого приступать к установке нагревателя.

Также требуется заранее подготовить инструменты и спецматериалы. Нам понадобятся: металлопластиковые трубы, фитинги, плоскогубцы, болгарка, отвертки, перфоратор, кусачки, ключи (гаечный и разводной), фторопластовая лента либо нитки (льняные), соединительные шланги. Для монтажа накопительного устройства приобретаем три сантехнических тройника и три запорных крана, для проточного – по две единицы указанных приспособлений.

При необходимости выполнения замены электропроводки придется докупить автоматический предохранитель, нужное количество и розетку для подключения водонагревателя. Провода берите сечением 4–6 кв. мм., автомат – на 32–40 А. Рекомендуемые типы кабеля для подключения агрегата – 3Х8 и 3Х6.

Монтируем накопительный нагреватель – теплая вода обеспечена

После того, как мы изучили основные правила установки бойлеров, можно браться за дело. Начнем с монтажа накопительного агрегата. Установка водонагревателя с баком начинается с определения места его крепления на стенке. Затем берем рулетку и замеряем дистанцию между отверстиями в анкерах бойлера. Переносим полученные измерения на стену. Высверливаем в ней в обозначенных местах перфоратором с соответствующей насадкой отверстия под крепежные детали. В качестве таковых будем использовать дюбели. В одних бойлерах предусмотрено четыре крепежных отверстия, в других – всего два. Количество используемых дюбелей должно быть таким же (4 или 2).

Далее вставляем дюбели, аккуратно закручиваем (в некоторых случаях забиваем) крючки. Здесь может возникнуть небольшая проблема. Связана она с неточной разметкой. Нам обязательно нужно замерять высоту от верхней точки водонагревателя до отверстий и выдержать точно такую же (допускается незначительное отклонение) дистанцию между потолком и дюбелями. Если все сделано правильно, крючки закрутятся без проблем. В противном случае одеть их будет весьма проблематично.

После закрепления бойлера на стеновой поверхности приступаем к его подключению к системе водоснабжения. Хорошо, когда выводы для этого уже имеются. Но обычно их нет. Схема работ по обустройству выводов будет такой:

1. 1. Отключаем подачу воды.
2. 2. Обрезаем трубу болгаркой на том участке, где будем монтировать тройник.
3. 3. Плашкой нарезаем резьбу (используем инструмент, сечение которого равно диаметру труб) и уплотняем ее фторопластовой лентой (ФУМ) либо льняной паклей.

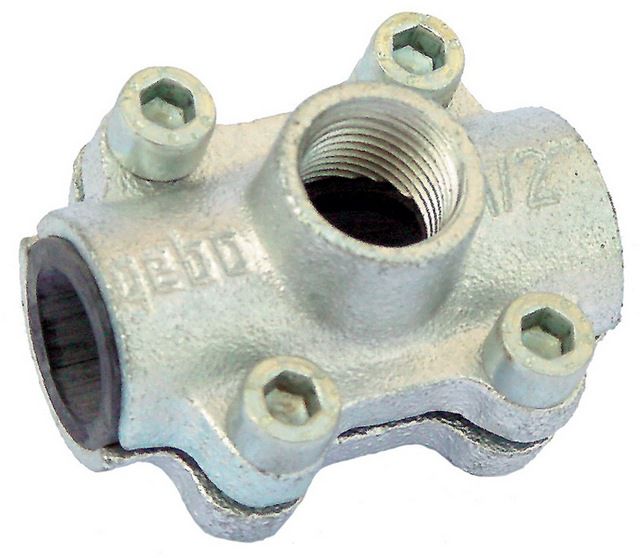

4. 4. Устанавливаем тройник, присоединяем к нему кран, герметизируем получившийся узел указанным выше способом.

К сделанным выводам . Сделать это можно при помощи металлопластиковых труб либо гибких шлангов. В первом случае получающееся соединение необходимо загерметизировать ФУМ-лентой. При использовании гибких изделий дополнительного уплотнения узла производить не требуется.

Следующий шаг – монтаж особого клапана на ввод холодной воды на нагревателе. Этот элемент имеет огромное значение для нормальной эксплуатации бойлера. Клапан автоматически сбрасывает лишнее давление в системе, уберегая оборудование от выхода из строя. В комплекты недорогих водонагревателей такое приспособление может и не входить. Но это не означает, что его можно не устанавливать. Купите клапан отдельно и смонтируйте его, если хотите пользоваться бойлером без каких-либо проблем.

Также рекомендуется поставить дополнительный тройник перед запорным клапаном и подключить к нему еще один краник. В принципе, этот элемент можно и не устанавливать. Но тогда вам будет достаточно сложно спускать воду из бойлера при проведении регулярных работ по обслуживанию нагревательного оборудования. Лучше заранее облегчить себе жизнь, смонтировав за пару минут недорогой кран. Участки подключения дополнительных деталей тоже нуждаются в герметизации.

Далее соединяем выход бойлера с краном подачи горячей воды. Подключаем подачу воды на жилище. Открываем краны и ждем, когда пойдет горячая вода. Нюанс. Сначала из крана горячей воды будет идти воздух. Не беспокойтесь. Это нормальное явление. Затем осматриваем все имеющиеся соединения на предмет течи. Если все нормально, приступаем к подключению агрегата к электросети. Об этом далее.

Подключение оборудования к сети – почувствуйте себя электромонтером

Многих мастеров-самоучек этот этап установки нагревательного агрегата беспокоит больше всего. И напрасно. Если вы хотя бы один раз подключали какой-либо бытовой прибор, сможете справиться и с накопительным бойлером. Вилку от него можно просто-напросто воткнуть в стандартную розетку на 220 В, если проводка в доме менялась недавно, и она полностью соответствует описанным ранее требованиям.

Но лучше перестраховаться и выполнить подключение нагревателя через отдельный автомат. Поверьте, сложностей будет минимум. На клеммах нагревательного прибора находим три контакта:

• обратный провод либо ноль (N)
• фазу (L);
• заземление.

Ноль в большинстве случаев обозначается голубым цветом, фаза – коричневым, заземление – желтым. Нам нужно аккуратно подсоединить проводки трехжильного кабеля к этим входам и заизолировать их в случае необходимости. Потом подаем напряжение. Если соединение проводов выполнено правильно, на бойлере загорится индикатор готовности оборудования к использованию. Можем смело пользоваться самостоятельно установленным и подключенным к сети агрегатом.

Проточный бойлер – инсталлируем и временный, и стационарный

Электронагреватели проточного типа могут устанавливаться по двум разным схемам. Если пользоваться агрегатом вы планируете только при отключении централизованной подачи горячей воды, выполняется временный монтаж устройства. В случаях, когда водонагреватель будет использоваться постоянно, выбираем стационарную схему инсталляции. Временное подключение предполагает применение обычного душевого шланга для использования подогретой воды. При таком монтаже нам нужно подключить прибор к трубе холодного водоснабжения. Операция выполняется просто:

• врезаем тройник в "холодную" трубу;
• монтируем запорный краник;
• подсоединяем ввод бойлера к гибкому шлангу.

После этих работ открываем холодную воду, затем – вентиль для подогретой воды и включаем аппарат в электросеть. Ждем секунд 30–40. Наслаждаемся горячей водой, поступающей из чудо-устройства.

При стационарном подключении потребуется два тройника. В данном случае оборудование будет функционировать одновременно с централизованной подачей горячей воды. Врезаем тройники в трубы и монтируем краники, выполняя в обязательном порядке их герметизацию паклей, ФУМ-лентой. Далее подключаем бойлер к трубе с холодной водой. А выход, по которому пойдет подогретая жидкость, соединяем с соответствующим запорным краном. Открываем краны и смеситель, проверяем, есть или нет протечки. При потребности дополнительно герметизируем проблемные соединения.

Подключение к электрической сети выполняем отдельно. Используем для этих целей автоматический выключатель. Напрямую в бытовую розетку мощные проточные нагреватели подключать запрещено. Еще один момент. Автомат берем с показателем более 40 А. Так мы точно убережем проводку от аварийных ситуаций, а свое жилище от пожаров.

Ставим современный газовый нагреватель вместо старой колонки

Бойлер, которому для работы нужен газ, бывает только проточным. Его разрешается монтировать вместо стандартной газовой колонки. В случаях, когда таковой в вашем жилище нет (не предусмотрена проектом), устанавливать нагреватель воды запрещается. Вам сначала требуется получить все разрешения в службе газового хозяйства. И только после приступать к монтажу газового бойлера.

Если же колонка имеется, смело меняем ее на проточный нагреватель. Схема проведения работ будет такой:

1. 1. Устанавливаем бойлер на стену по методике, которую мы уже описывали (делаем отверстия под крепежные дюбели, затягиваем крючки и так далее).
2. 2. Подсоединяем гофру подходящего сечения к бойлеру. По ней угарный газ станет уходить в дымоотводящий тракт. Один конец гофры натягиваем на соответствующий выход колонки, второй – на дымоход.
3. 3. Резиновым шлангом (он обязательно должен иметь сертификат) подключаем вводное отверстие в нагревателе к газовой трубе.
4. 4. Смазываем мыльным раствором полученное соединение. Включаем подачу газа. Если пузырьков не наблюдается, все сделано верно. При наличии пузырьков нужно подтянуть соединительную гайку и снова выполнить проверку на утечку.
5. 5. Используя поливинилхлоридные трубы либо гибкие шланги, выполняем подвод воды к устройству. Схема подсоединения элементов будет следующей – тройник на трубу, затем вентиль, снова труба, в конце – шланг подключения бойлера.

Следующий шаг – поиск возможных течей. Открываем вентили с водой. Осматриваем соединения. На участках, где заметили воду, выполняем повторную герметизацию узлов, дотягиваем гайки. Будьте аккуратны! Нельзя перестараться и сорвать резьбу с гаек. После устранение течей подключаем источник электропитания. Теперь можно открывать "горячий" вентиль. Бойлер сам начинает подогревать воду (если мы выполнили все операции правильно), которой вы сможете пользоваться буквально через пару-тройку секунд.

Накопительные нагреватели воды (бойлеры) представляют собой цилиндрическую емкость. Ее предназначение - согревать воду до +55-75º и создавать запас этого ресурса. Нагрев жидкость до определенной пользователем температуры, устройство переходит в режим ее поддержания.

При некоторых навыках смонтировать водонагреватель можно самостоятельно. Как это сделать, расскажет данная статья.

Как правильно установить бойлер

Для понимания принципа монтажа накопительного типа водонагревателя, необходимо знать его технические свойства.

Выбор места установки

В первую очередь следует грамотно выбрать местоположение для монтажа бойлера. При этом надо учесть вид устройства и правила его установки. По методу монтажа накопительные нагреватели бывают:

• навесными (настенными);
• напольными;
• встраиваемыми.

Первая разновидность наиболее востребована.

По ориентации в пространстве бойлеры делятся на такие модели:

• вертикальные;
• горизонтальные;
• узкие (компактные).

При нужде замаскировать водонагреватель, его можно скрыть в шкафу. В большинстве случаев (особенно в квартирах) приборы монтируются в ванной либо кухонном помещении, иногда - в прихожке.

Часто требуется установить бойлер на даче, в загородном или сельском доме, где нет коммунального водоснабжения. Тогда для устройства можно оборудовать небольшое техническое помещение - бойлерную, котельную. В этом случае нагревательное оборудование не будет помехой для жильцов.

Вот некоторые правила установки бойлера:

1. Устройство следует размещать на расстоянии от 1 м и больше от розеток и прочих электроприборов.
2. Бойлер надо максимально приблизить к потребителям нагретой воды. Тогда вода не будет остывать в трубах. В противном случае вас ждет повышенный расход электричества.
3. Нагреватель надо размещать так, чтобы между его крышкой и стеной оставалось 0,3-0,5 м свободного пространства. Это облегчит доступ к элементам устройства при его ремонтировании или техобслуживании.
4. Приборы емкостью более 15 л желательно навешивать только на капитально сооруженные стены.
5. Полы в котельной должны быть гидроизолированы либо оснащены трапами для сброса воды в канализационную сеть при авариях.
6. При отсутствии коммунального водоснабжения резервуар, из которого течет холодная вода, должен быть установлен на 5 м выше, чем водонагреватель.
7. Бойлер на даче либо в загородном доме необходимо оснастить сливным краном. Он нужен для предотвращения промерзания нагревателя зимой.

Подключение нагревателя к водопроводной сети

Бак нагревателя крепится на стене при помощи двух стальных крюков. Они не идут в комплекте бойлера, поэтому приобретаются отдельно. После фиксации бойлера, его можно подключать к водопроводу.

Вода у нас обычно жесткая, поэтому на входе в нагреватель нужно поставить фильтр. Он увеличит срок службы устройства.

Для подсоединения прибора к водопроводу лучше применить шланги либо трубки из меди. Их износостойкость выше, чем у пластиковых аналогов.

Проще всего подключиться к трубопроводу, когда были заранее смонтирован отвод от него к нагревателю. В этом случае останется лишь прикрутить к нему шланг, соединенный с бойлером. Герметичность сопряжения обеспечивается уплотнителем в виде прокладки из резины.

Входной патрубок на бойлере маркируется синим цветом. На него нужно смонтировать предохранительный клапан, он дает возможность сбрасывать излишнее давление. Для удобства техобслуживания желательно на отвод нагревателя поставить тройник, а к нему прикрутить отсекающий вентиль. Он даст возможность по мере необходимости сливать воду из емкости.

Все водопроводные стыки необходимо делать герметичными. Поэтому участки сопряжения элементов трубопровода следует подматывать уплотнительной лентой.

Схема монтажа нагревательного прибора

В первую очередь приготовьте необходимый инструментарий и материалы.

Нужные инструменты и материалы

Для монтажа нагревателя нужны будут такие инструменты:

• пузырьковый уровень;
• сантехнический и рожковые ключи;
• пассатижи и кусачки;
• рулетка и карандаш;
• молоток;
• перфоратор;
• плюсовая и минусовая отвертки.

Из материалов понадобятся:

• крепежные крюки;
• пластиковые либо металлопластиковые трубы;
• лента-фум либо льняные нити;
• пара соединительных шлангов;
• три отсекающих вентиля;
• три тройника.

Как установить водонагреватель: пошаговая инструкция

Если бойлер настенный, то высота его расположения зависит лишь от удобности эксплуатации прибора. Пользователь должен без труда выставлять режимы температур на панели управления.

В первую очередь нагреватель устанавливается по месту эксплуатации:

1. Отметьте линией тот участок на стенке, где будет находиться нижняя сторона прибора.
2. Замерьте и отметьте на стене расстояние между очерченной осью и местоположением фиксирующей планки. Она наварена на тыльную сторону устройства. Дырок на фиксирующей планке нет, она подцепляется на анкеры-крючья.
3. Высверлите на верхней линии два отверстия.
4. В дырки при помощи молотка забейте пластиковые дюбели. Затем вкрутите в них до упора стальные анкеры с крюками.
5. После этого повесьте на крепления бойлер, зацепив их фиксирующей планкой.

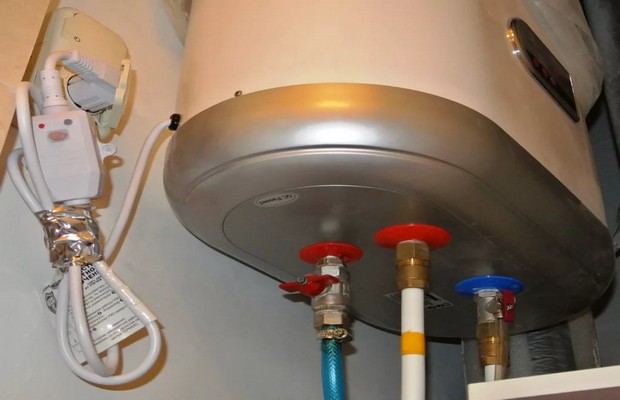

После того, как прибор будет установлен, его следует подсоединить к водоснабжению. Проще всего для этого использовать армированные шланги. На бойлере есть два маркированных патрубка:

• синий (вход) служит для подключения холодной воды;
• красный является выходом для нагретого ресурса.

В комплектации устройства есть предохранительный вентиль. Его следует прикрутить на патрубок для холодной воды:

1. Сначала сопряжение уплотняется фум-лентой.
2. Затем прикручивается вентиль.
3. Потом на предохранитель, находящийся в его низу, навинчивается шланг. Это сопряжение не надо уплотнять, т.к. в накидной гайке есть резиновая прокладка.

Затем таким же образом подсоединяется второй шланг к патрубку для нагретой воды.

После этого останется прикрутить гибкие соединительные элементы к отводам трубопроводов для холодного и нагретого ресурса.

Далее необходимо включить прибор в электросеть. Большая часть бойлеров комплектуется проводом с вилкой и предохранительным реле. Заранее вам нужно будет смонтировать заземленную электророзетку неподалеку от водонагревателя. Можно устройство оснастить и автоматическим выключателем.

Все клеммы прибора маркированы под соответствующий цвет жил кабеля:

• к коричневому разъему подсоединяется провод для фазы того же цвета;
• с голубой клеммой сопрягается жила для нуля;
• к контакту заземления присоединяется желтый или зеленый провод.

После сопряжения жил со всеми клеммами можно подавать напряжение. Если все подключено грамотно, индикатор на устройстве должен засветиться.

Далее следует выставить нужную температуру нагрева воды и осуществить проверочный запуск бойлера. Для этого надо наполнить резервуар, и открыть вентиль горячего ресурса для удаления из трубопровода воздуха. Потом подключить вилку к электророзетке. Если индикатор засветится, а в ветку для нагретой воды начнет поступать ресурс, то прибором можно пользоваться.

1. Запрещается включать в сеть сухой резервуар. Также нельзя сливать жидкость из бака, если он подключен к электричеству.
2. Не следует изменять конструкцию прибора и фиксирующие особенности анкеров.
3. При включенном питании с устройства крайне нежелательно снимать крышку.
4. Не рекомендуется применять при установке прибора и его использовании элементы, которые не были одобрены производителем.
5. Нельзя эксплуатировать водонагреватель без его заземления.
6. Запрещено сопрягать бойлер с водопроводом, не смонтировав заранее предохраняющий клапан.
7. Нельзя подсоединять прибор к трубам, когда давление в них составляет более 6 атм.
8. Осуществлять все сантехнические и электрические работы следует при строгом соблюдении техники безопасности.
9. Прошедшая через бойлер вода является технической. Для приготовления пищи и питья ее использовать нельзя.
10. Трубопровод для воды должен быть в хорошем состоянии. Не стоит подключать бойлер к ветхой сети для транспортирования ресурса. По мере необходимости трубопровод лучше всего заменить на новый.

Все модели накопительных устройств оборудуются мощными нагревательными элементами, которые быстро доводят воду до нужной температуры. Поэтому электрическая проводка в доме либо квартире должна обладать определенными параметрами, чтоб выдержать нагрузку от бойлера.

Для подсоединения устройства нужен будет провод 3×8 или 3×6.

Накопительный водонагреватель даст вам возможность без помех пользоваться горячей водой. При этом он всегда будет содержать необходимый запас этого ресурса. Установить бойлер достаточно просто. Главное при этом - соблюсти все правила и требования монтажа прибора, его подключения к водопроводу и электрической сети.

Разберёмся, своими руками на примере только одной модели. Последовательность монтажа настенных накопительных водонагревателей одинакова, не зависимо от модели или производителя.

Где лучше всего установить накопительный водонагреватель?

Проще ответить: где устанавливать водонагреватель не следует.

Например, не рекомендуется вешать его над ванной или душем, потому что на электрическую часть бойлера брызгать водой не рекомендуется. Если свободного места в санузле не много, то установить водонагреватель можно над стиральной машинкой или унитазом.

Какие инструменты и материалы нужны для установки водонагревателя?

Для монтажа водонагревателя нужны крючки с дюбелями (для подвески), разводной ключ, подмотка (лён) с пастой Unipak, угловые краны, рулетка, карандаш (маркер), перфоратор или ударная дрель (в зависимости от материала стен), сверло соответствующего диаметра.

Установка накопительного водонагревателя

Монтаж начинается с замеров расстояния между креплениями на самом бойлере. Крепления представляют собой две скобы на задней стороне корпуса вверху. Нам нужно два размера: 1) расстояние от верха водонагревателя до низа этих скоб; 2) расстояние между серединами скоб. Первый размер нужен, чтобы не сделать навесы слишком близко к потолку – так, что бойлер невозможно будет повесить. Второй размер – это расстояние между крючьями, на которых бойлер будет висеть.

К первому размеру ещё прибавляем сколько не жалко, например, 50 мм, дабы водонагреватель не был вплотную к потолку. И полученный размер отмечаем на стене от потолка в выбранном месте.

Наносим сперва на стене осевую линию, а от неё влево и вправо по половинке второго размера. По уровню проверяем, что две эти отметки на одной горизонтали, иначе бойлер будет висеть криво:

После разметки можно сверлить. Не забудьте убедиться, что в местах сверления не проходит электропроводка.

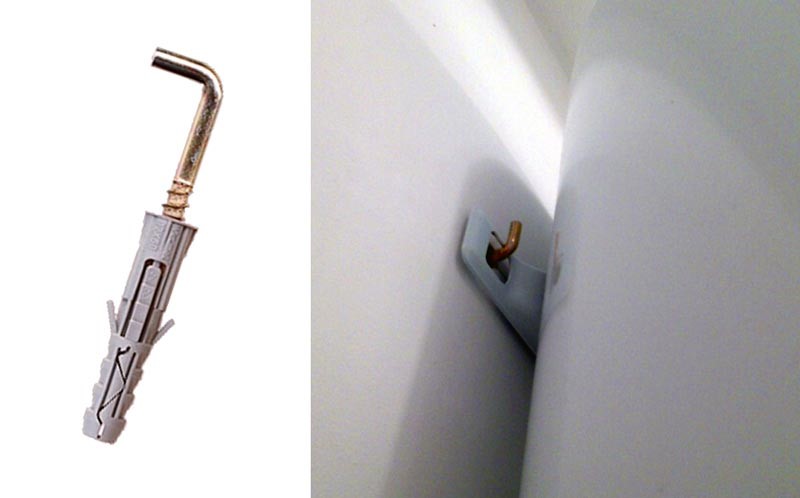

Просверлили; забили в отверстия пластиковые дюбели и вкручиваем в них крюки:

Вкручиваем не полностью, а оставив зазор ~10 мм между крюками и стеной, – чтобы можно было повесить бойлер.

Повесили бойлер:

На холодную подачу накручивается обратный клапан, называемый ещё предохранительным:

Клапан идёт в комплекте со всеми водонагревателями. Нужен он для защиты водонагревателя от избыточного давления, возникающего при расширении воды при нагревании её. Повторюсь: устанавливается предохранительный клапан на трубопроводе холодного водоснабжения.

Обратите внимание: на корпусе клапана есть стрелка, указывающая направление тока воды.

Пара слов о том, для чего ставить клапан, если в самом бойлере есть термостат. Но если термостат не сработает, и вода станет закипать, давление в системе поднимется, тогда-то «за дело берётся» предохранительный клапан: он открывается и сбрасывает лишнее давление.

Внимание! Клапаны рассчитаны на определённое давление, что надо учитывать: если клапан рассчитан на давление меньше, чем в вашей системе, то он будет срабатывать постоянно.

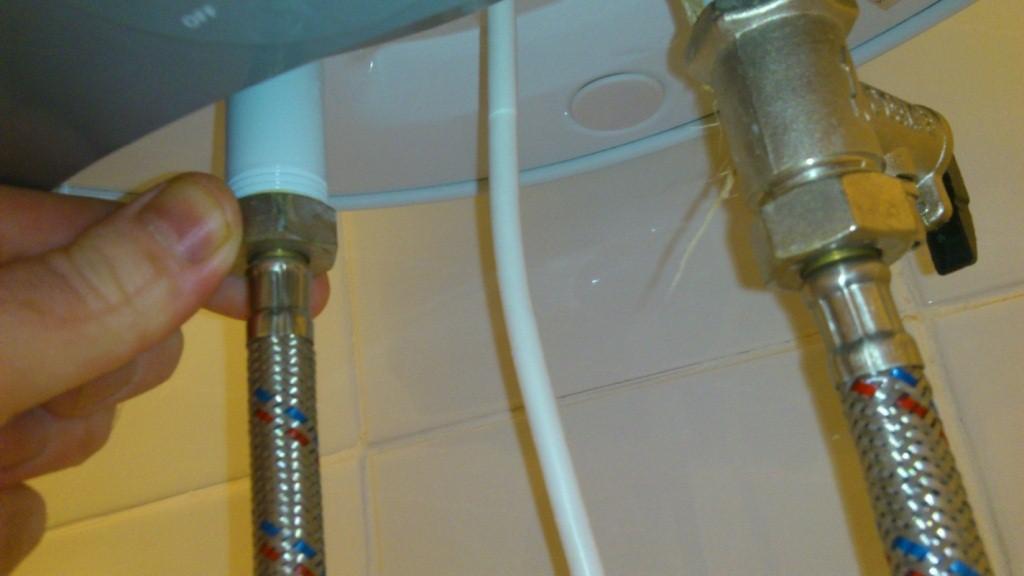

И наконец, подсоединяем водонагреватель к выводам водопроводных труб, на которых должны быть краны:

Понятно, что выводы труб нужно сделать заранее, на стадии проектирования определив, где будет устанавливаться водонагреватель, и где будут подведены к нему трубы.

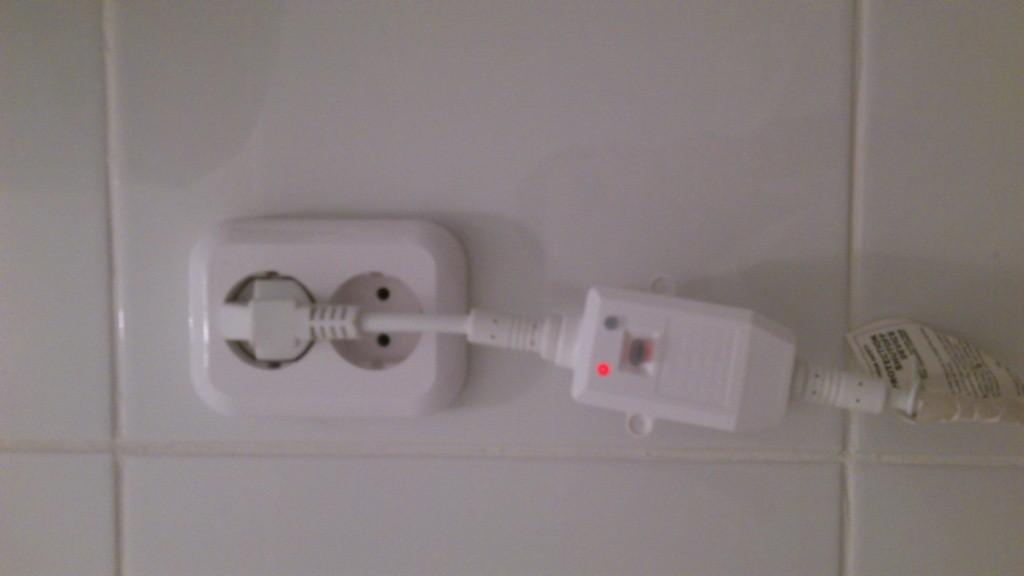

Особенности розеток для бойлера

Розетку нужно ставить в санузле с защитной крышкой. А розетка для бойлера должна иметь свой выключатель-автомат, — чтобы каждый раз не дёргать розетку, а отключать её выключателем (перед приёмом душа или ванны бойлер нужно отключать, чтобы не получить поражение током через влажный воздух).

Заполнение водонагревателя водой и включение после установки

Для заполнения бойлера водой по чуть-чуть открываем кран с холодной водой (кран, который именно для бойлера, а не абы какой).

Важно! В розетку бойлер пока включать не нужно!

Затем открываем горячий кран на смесителе душа или ванны и… из него ничего идти не должно. Открываем подачу горячей воды от водонагревателя и ждём, когда из душевого смесителя пойдёт вода.

Понятно, что при первом заполнении водонагревателя вода не будет горячей (напоминаю: к розетке бойлер ещё не подключен!), задача сейчас — убедиться, что вода по трубопроводам движется исправно. Сетки на душевом смесителе желательно снять, чтобы из труб вышел вероятный там мусор и не забил эти сетки.

Пока бойлер наполняется, посматриваем, нет ли где подтечек. При наличии – подтягиваем соединения.

Вода из душевого смесителя пошла – отлично. Бойлер полный. Возвращаем сеточку на кран смесителя.

Очередь за включением бойлера в сеть. Ставим реле-регулятор на ноль. Включаем вилку бойлера в розетку. Выставляем температуру. Как выставить температуру воды для конкретной модели водонагревателя, лучше прочитать в паспорте к этой конкретной модели, а не на Интернет-сайтах.

Вот и всё о том, как установить накопительный водонагреватель .

P. S. На этом пошаговая инструкция по устройству водоснабжения и канализации своими руками завершена. Рад, если она вам помогла.

как установить накопительный водонагреватель

К большому сожалению, наша система коммунального хозяйства не в состоянии обеспечить нужды населения в горячем водоснабжении. Поэтому приходится брать инициативу в свои руки, выходом является приобретение электрического накопительного водонагревателя. О правилах выбора написано в другой статье, а сейчас поговорим о том, как правильно выполнить монтаж водонагревателя накопительного.

Крепление водонагревателя к стене.

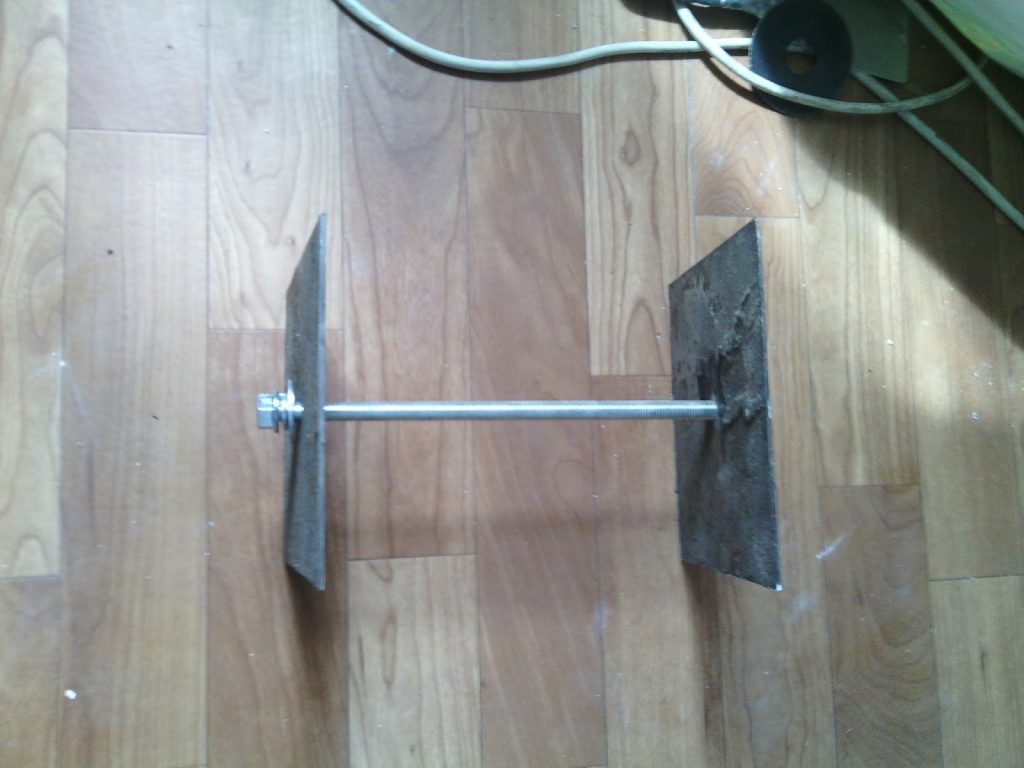

В связи с тем, что накопительные баки зачастую устанавливаются в тесных помещениях, крепление к стенам нужно выполнять таким образом, чтобы существовала гарантия надежности. Бак объемом до 30 литров можно крепить при помощи обычных пластиковых дюбелей соответствующего диаметра. Более вместительные модели водонагревателей требуют к себе особого подхода. В этом случае необходимо выбирать более надёжный и прочный крепеж для водонагревателя. В зависимости от материала, из которого сооружена опорная стена, существуют различные методики навески проточных водонагревателей.

Подключение бойлера к электрической сети.

При монтаже водонагревательного бака в зданиях новой постройки особых претензий к электропроводке не имеется. Если же планируется монтаж водонагревателя накопительного в помещениях, построенных уже давно, необходимо помнить следующее. Электропроводка таких квартир не предназначена к современным нагрузкам, поэтому подключение таких приборов как водонагреватель, стиральная машина требуется проводить с применением выделенной линии электропитания. Сечение провода выбирается в зависимости от потребляемой баком мощности.

Вешаем водонагреватели на гипсокартонные стены правильно

Одним из обязательных условий электробезопасности является заземление прибора. Но так как монтаж водонагревателя накопительного частопроизводится в зданиях, не оборудованных линией или контуром заземления, безопасную эксплуатацию может обеспечить применение УЗО (устройства защитного отключения). УЗО производит отключение прибора от питающей сети в случае обрыва фазового провода или нарушения его изоляции.

Подключение водонагревателя к водопроводной сети.

Условно схемы подключения можно разделить на два вида:

Монтаж накопительного водонагревателя поможет вам решить проблему горячего водоснабжения, и избавит вас от необходимости бегать из кухни в ванную с ведрами и кастрюлями, комфортные бытовые условия все-таки играют решающую роль в качестве жизни.

18.04.2013 в 13:04

С английского языка «бойлер» переводиться как котел, поэтому, когда мы говорим о бойлере, то имеем в виду водонагреватель с накопительным котлом, иными словами – накопительным нагреватель, о том, как выбрать бойлер вот тут. Иногда бойлером называет проточный водонагреватель, хотя это не совсем верно. Рассмотрим вопрос подключения и установки бойлера своими руками.

Вообще накопительных водонагревателей существует огромное количество, они различаются по многим параметрам, один из которых – это объем воды, которая помещается в бак. Обычно, нагреватели встречаются с объемом от 10 до 150 литров. Для тех, кто живет в обычных городских квартирах, рекомендуют приобретать бойлеры небольших объемов, так как они имеют более компактные размеры. Для загородных домов же подойдут бойлеры и больших размеров.

Поговорим об установке бойлера на 10 — 50 литров, к слову сказать, установка любых бойлеров осуществляется по одной и той же схеме, единственное отличие — у больших бойлеров крепления гораздо крепче.

Итак, начнем. Для лучшего результата установку накопительного водонагревателя лучше осуществлять в несколько этапов, это предпринимается для того, чтобы процесс был более понятен, и не возникало лишних вопросов.

1 этап – крепление бойлера к стене.

Это, пожалуй, самый главный этап. Небольшой бойлер крепят к стене, в случае, когда емкость горизонтальная (ее будет лучше установить высоко), почти у самого потолка, а если емкость вертикальная – то на уровне груди или головы человека.

Крепление должно быть прочным, так как бойлер, наполненный водой, будет весить десятки и даже сотни килограммов. Если закрепление было произведено слабо, то бойлер рано или поздно упадет, нанеся вам большой ущерб. И этот не говоря о том, что он может упасть на человека.

В баке находятся крепления, которые предусмотрены производителями, все их необходимо использовать. Места установки (анкерные крюки, болты) должны быть выверены по горизонтали и вертикали, другими словами, одна сторона бойлера не должна быть ниже или выше другой, иначе нагрузка не будет распределяться равномерно. Используйте рулетку или реечный уровень для того, чтобы наметить места крепления. После проведения разметки перфоратором на отмеченных местах проделываются отверстия нужного диаметра и глубины. Далее вставляются анкерные болты и с помощью ключа зажимаются как можно сильнее. Затем, с анкерных болтов свинчиваются гайки, и надевается бойлер.

Если навесной бак большого размера, то для его установки понадобиться еще один помощник, который будет удерживать бак на весу, пока вы будете прикручивать его к стене.

После того, как бак вы установили, можно приступать к подведению холодной и горячей воды.

2 этап – подведение воды.

С водонагревательного бака выходят два патрубка, которые отмечены разным цветом: синий для холодной воды, красны для горячей. Берем один из них, поскольку сначала подключают только один вид воды, например, холодную, и наматываем на него паклю. Затем смазываем последнюю унипаком и накручиваем тройник. На тройник, с боковой стороны, ставиться кран (он послужит аварийным сливом, так как тот слив, который предусмотрен производителем, слишком мал). Сбросный клапан ставиться на нижнюю часть тройника. Ставят его стрелкой вниз, а предназначен он для контроля над перегревом и давлением. Помимо этого, сбросный клапан не позволяет протекать холодной воде при полном отключении воды.

Теперь в самом низу ставим отсекающий кран, и затем резьбовой переходник. В конце все монтируется в водопровод. После этого подключаем горячий кран (для этого понадобиться отсекающий кран) и сразу после него, через переходник, идет подключение к водопроводу.

3 этап – подключение бойлера к электропроводке.

Данный этап осуществляется в самом конце установки.

на что вешать водонагреватель?

Помните, что бойлер потребляет очень много электроэнергии, соответственно, к проводке предъявляется ряд требований:

• кабель должен быть с сечением 2 – 2,5 квадрата;
• в качестве защиты должен выступать автоматический 16-ти амперный включатель;
• ветка для бойлера должна идти прямо от щитка и близко к счетчику.

  Современные модели бойлеров имеют специальный повод для подключения к электросети, но розетка все равно должна соответствовать всем выше перечисленным требованиям.

На этом установку бойлера своими руками можно считать завершенной.

Установка бойлера своими руками видео

Установка бойлера и подключение его к водопроводу своими руками

Как закрепить водонагреватель на тонкой стене

Наш ответ: в любом случае нужно рассматривать исключительно вашу ситуацию отдельно. Но закрепить водонагреватель даже на тонкой стене – возможно. Вам помогут специальные крепежи для стен, или потолка. Обязательно нужно за этим делом обратиться к мастеру, поскольку самостоятельно сделать вы не сможете.

Пояснение: основной страх всех – это то, что тонкая стена просто не выдержит веса бойлера на 80 и даже 50 л. Однако многие мастера сантехники спокойно крепят такие бойлеры даже к гипсокартонным стенам. Как это получается? Обычно используют специальные крепежи для этих случаев, которые крепятся, или на стены, или на потолок. Иногда используют и туда и туда для пущей крепости. Сделать самостоятельно у вас не получится, поскольку в этом случае вам понадобиться просто огромный практический опыт мастера.

Можно ли закрепить водонагреватель на тонкой стене?

На самом деле по правильным технологиям крепления, стена должна быть чуть-ли не несущей, настолько крепкая конструкция должна быть. Однако в нашем случае не всегда так бывает и порой нужно решать проблему, которая уже сложилась. Не будете же вы класть новую стену, или покупать другую квартиру только для того, чтобы закрепить бойлер. Поэтому в вашу задачу входит только найти подходящего мастера, который согласиться сделать крепление для вашего случая.

Если вы все же имеете хороший практический опыт креплений тяжелых конструкций на тонкие стены, обратите свое внимание на возможность установки дополнительных крепежей, которые будут горизонтально впиваться и в боковые стены. Таким образом, крепеж будет держаться сразу на трех стенах. Также подумайте о том, что частично можно сделать крепления к потолку, который чаще всего крепче всех остальных стен в доме.

Пробуйте, не волнуйтесь. Если вы еще не купили бойлер, то вначале вызовите мастера и обсудите с ним проблему, а также проконсультируйтесь, какой величины бойлер будет максимально безопасно повесить на вашу стену. А если бойлер уже есть, значит просто вызывайте мастера и решайте существующую проблему.

Горячее водоснабжение квартиры – одна из главных составляющих комфортного проживания в ней. Подавляющее большинство жителей городов даже представить не могут, что может быть как-то иначе. Но вот проблема – далеко не во всех жилых домах организована подача горячей воды.Кроме того, даже от жильцов полностью благоустроенных квартир нередко можно услышать жалобы на «причуды» коммунальщиков, связанные как с частыми перебоями подачи горячей воды, так и с необоснованными завышениями тарифов по оплате этой услуги.

Оптимальный выход – добиться автономности в этом вопросе, иметь дома собственный водонагреватель, и лучше всего – накопительного принципа действия, бойлер, чтобы запас горячей воды всегда был «под рукой». А вот как выбрать бойлер в квартиру, чтобы он полностью оправдал ожидания хозяев ? И вторая проблема – как установить бойлер в квартире так, чтобы он и работал правильно, и не представлял никакой опасности для жильцов? Ответы на эти вопросы будут даны в этой публикации.

Виды бытовых накопительных бойлеров

Прежде всего, необходимо ориентироваться в разнообразии, накопительных , так как их существует немало, но далеко не все могут подойти к условиям конкретной квартиры.

Прежде всего, бойлеры подразделяются на аппараты прямого или косвенного нагрева.

1. В водонагревателях косвенного нагрева не используются энергоносители в виде электроэнергии, газа, твёрдого или жидкого топлива. Вода, применяемая для бытовых нужд (ее часто называют санитарной) нагревается за счет теплообмена от проходящего внутри контура, подключенному к системе отопления (иногда применяются и другие источники горячей воды, например, контуры, подключенные к солнечнымаккумуляторам тепла).

На рисунке представлена принципиальная схема такого водонагревателя.

• Через трубку (8) в бак бойлера (2) поступает холодная санитарная вода.
• Через теплообменник (6) циркулирует горячая котловая техническая вода, которая отдает свое тепло санитарной. Теплообменников может быть и несколько, они бывают в виде змеевиков (как на рисунке) либо устроены по принципу «бак в баке ».
• Через патрубок (11) производится забор подогретой санитарной воды.
• Весь бойлер заключен в эмалированный стальной корпус (4), а пространство между ним и внутренним баком заполнено мощным слоем термоизолятора – пенополистирола (5), обеспечивающего сохранность тепла подогретой воды.
• Внутри бака установлен магниевый анод (10), который имеет предназначение предотвратить нарастание накипи на стенках сосуда – он «оттягивает» ее на себя за счет более низкого электрического потенциала, и подлежит регулярной замене по мере зарастания.
• Электронный блок управления (1) с термодатчиком (3) обеспечивает поддержание требуемой температуры санитарной воды. Так как сам по себе такой бойлер не использует собственных нагревателей, управление идет через регулировку циркуляционного потока технической воды, поступающей из котла.

Бойлеры косвенного нагрева отличаются экономичностью и высокой производительностью, безусловно, при достаточной мощности основного котла. Однако, именно для условий квартиры они подходят не лучшим образом. Дело в том, что подключать такой водонагреватель к системе центрального отопления, скорее всего, никто не позволит – это приведет к существенному падению температуры в отопительном контуре.Кроме того, полгода этот аппарат, по сути, вообще будет простаивать, не имея внешнего источника тепла. Если даже в квартире установлена автономная система отопления, все равно такой выбор не станет оптимальным. Сам по себе бойлер требует значительного места, и в стесненных квартирных условиях проще сразу установить двухконтурный котел .

2. В бойлерах прямого нагрева принцип иной – передача тепловой энергии идет непосредственно на санитарную воду от энергоносителя – природного газа, электричества, твёрдого или жидкого топлива. В условиях квартир, понятно, используются либо газовые, либо электрические накопительные водонагреватели.

2— 1. Газовые накопительные бойлеры, которые не стоит путать с являющимися проточными водонагревателями.

• Нагрев воды в баке осуществляется от газовой горелки (4), расположенной снизу, под панелью особой сферической формы, и от т рубы отвода продуктов сгорания, проходящей через емкость .
• Система термостата (3) отслеживает уровень нагрева, управляет клапанами подачи газа и устройством пьезоэлектрического поджига. Как только температура воду опускается ниже установленного значения, происходит включение газовых горелок.
• Имеется и магниевый анод (5), о функции которого упомянуто выше.

Подобные бойлеры намного экономичней электрических, отличаются высокой производительностью, однако большой популярностью у владельцев квартир не пользуются, что объясняется целым рядом причин. Во-первых, им обязательно требуется система отвода сгоревших газов, в виде «классического» или коаксиального дымохода. Во-вторых, установка такого водонагревателя потребует обязательного согласования с газоснабжающей организацией и органами гостехнадзора. И, в-третьих, стоимость подобных бойлеров существенно выше, нежели самых распространенных и популярных среди жителей квартир – электрических.

2— 2. Электрические бойлеры получили широчайшее распространение именно в условиях городской многоэтажной застройки. Они достаточно компактны, что позволяет их разместить даже на малой площади, довольно просты в установке, которая не требует никаких согласований, несложны в эксплуатации, надежны и вполне экономичны.

Существует огромное множество различных моделей, но базовая схема у всех примерно одинакова:

• Внешний декоративный кожух (1) и внутренний бак (3), пространство между которыми (2) заполнено торфоизолирующим материалом (пенополиуретаном).
• Ввод холодной воды (4) с рассеивателем потока (5).
• Труба забора горячей воды (9) из верхней части бойлера.
• Нагревательный элемент – ТЭН (7), конструкция которого может быть разной.
• Магниевый анод (6).
• Термодатчик (8), связанный с электронной схемой термостата, который управляет включением и выключением напряжения питания ТЭНа для поддержания в бойлере заранее установленной температуры воды.

Как видно, схема достаточно проста и надежна . Стоимость подобных бойлеров – вполне доступная, что обуславливает их наивысшую, среди других накопительных водонагревателей, популярность. Дальнейшее изложение порядка выбора и установки водонагревателей будет посвящено именно этой их разновидности.

3. Для полноты картины стоит упомянуть и о еще одном типе накопительных бойлеров – комбинированном.

Они совмещают в себе функции и косвенного, и прямого нагрева. Для примера, на схеме показан такой бойлер:

В корпусе размещено две емкости . Во внешней происходит циркуляция технической воды из отопительного контура. Внутренний же бак (9) из нержавейки служит аккумулятором подогретой санитарной воды. В нем размещён электрический ТЭН и термодатчик. Если мощности внешнего котла недостаёт для достижения заданной температуры воды, то система электроники включает электрический нагрев. Понятно, что в период, когда котел не используется (по окончанию отопительного сезона) электрический нагрев становится основным.

Подобные бойлеры, хотя и сочетают все положительные качества водонагревателей и прямого нагрева, все же очень дороги, и для условий квартиры их применение будет нерациональным.

Как выбрать бойлер в квартиру – практические советы

Итак, если принято решение о приобретении, и установке электрического накопительного бойлера, следует знать, какие параметры должны быть учтены при его выборе:

1. Требуемый объем накопительного бака. Разнообразие в этом вопросе большое, и необходимо подобрать оптимальную модель, чтобы были полностью обеспечены потребности в горячей воде для всех членов семьи, и в то же время – не пришлось переплачивать за абсолютно невостребованные объем и потребляемую мощность.

При предварительной «прикидке» исходят из следующих параметров:

• Число и тип точек водоразбора , подключенных к контуру горячей воды.
• Количество проживающих в квартире людей.

Обычно, для бойлера считается оптимальной температура нагрева воды до 60º С. Однако, это очень горячая вода, которая обязательно смешивается с холодной в процессе использования. Для удобства подсчётов можно свести в таблицу средний расход воды при тех или иных процедурах, и перевести его в 60-градусную:

Исходя из этих данных, будет несложно подсчитать, какой объем бойлера необходим, чтобы все члены семьи смогли принять водные процедуры один за другим без ожидания дополнительного нагрева воды. Понятно, что с принятием ванны особо не «разбежишься», лучше ориентироваться по обычному душу.

Для еще больше простоты выбора будет приведена таблица, в которую сведены рекомендации по требуемому объему водонагревателя, исходя из количества проживающих и вида точек водоразбора :

2. Потребляемая мощность. Чем она выше, тем быстрее будет проходить нагрев воды. Однако, не стоит забывать, что избыточная мощность тоже не нужна, так как такой бойлер будет серьезно нагружать электропроводку в квартире. Обычно для среднестатистического водонагревателя достаточно 2 – 2,5 кВт. Тем не менее , хотя с такой мощностью должна справиться обычная сетевая розетка (ее стандартный порог – 3,5 кВт), установку водонагревателя настоятельно рекомендуют сопровождать прокладкой отдельной силовой линии от распределительного щитка.При этом, если его мощность выше 3 кВт, лучше обойтись без розетки, установив в непосредственной близости от бойлера защитный автомат на 16 – 25 А.

3. Габариты и вариант исполнения корпуса. Понятно, что эти параметры в основном зависят от выбранного объема бойлера, но и здесь могут быть свои особенности.

Наиболее привычными для большинства пользователей являются водонагреватели вертикального исполнения. Они – наиболее производительные и экономичные, отличаются невысокой стоимостью.

«Классический» тип — вертикальный цилиндр

Ранее основной формой бойлера был цилиндр. Такие водонагреватели просты в устройстве и обслуживании, но чрезмерно выступают по фронту, что порой мешает их установить в тесном помещении.

«Плоский» бойлер занимает меньше свободного пространства

Более компактными являются бойлеры «плоской», приплюснутой с двух краев формы. Такая компоновка бака, конечно, менее габаритная, но ест у нее и недостатки – она значительно дороже и имеет немало сварных швов, которые могут снизить общую прочность конструкции и увеличить площадь возможного коррозионного воздействия.

В последнее время все популярнее становятся бойлеры горизонтального размещения – если позволяет ширина стены, то часто выбирают именно их. они отличаются быстрым нагревом. Единственных их недостаток – подобная компоновка не позволяет достигнуть высокой производительности.

«Плоский» горизонтальный водонагреватель

Горизонтальные бойлеры также могут иметь цилиндрическую или «плоскую» форму.

Большинство бытовых бойлеров предназначены для подвешивания на стене. Бойлеры большого объема могут быть и в напольном исполнении, но они занимают немало драгоценного места.

Важное замечание – не допускается самостоятельно изменять ориентацию расположения бойлера – у вертикальных и горизонтальных моделей имеются свои особенности конструкции, и они могут корректно работать только в штатном положении.

4. Внутреннее покрытие водяного бака также может существенно различаться.

Самыми недорогими являются эмалированные баки, но в них обязательно должен устанавливаться анодный стержень для сбора накипи. Недостатком можно считать и неустойчивость эмали к большим перепадам температур – при случайном перегреве такое покрытие может потрескаться.

Более практичными являются бойлеры с нержавеющими баками – им не страшны повышенная жёсткость воды и излишняя концентрация в ней хлорсодержащих компонентов. Некоторые водонагреватели с баками их высококачественной нержавейки даже не оснащаются анодными стержнями из-за их ненадобности. Нержавейка отлично переносит повышенные температуру и давление, не давая деформации.Безусловно, стоимость подобных моделей уже значительно выше.

Современным инновационным решением являются дорогие, но очень надежные бойлеры со стеклофарфоровым покрытием баков. Такие емкости абсолютно не боятся коррозионного воздействия, полностью химически инертны, не подвержены появлению трещин или отслаивания, чем «грешат», к примеру, эмалированные. Стеклофарфоровое прикрытие является самым экологичным – у воды никогда не появится неприятного запаха или привкуса, имеет противобактериальный эффект. Все эти преимущества, конечно, сказываются и на стоимости подобных моделей.

5. Наличии защиты от накипи и коррозии, о которой уже говорилось выше.

Добавить здесь можно то, что некоторые модели оснащены не магниевыми, а инертными анодными стержнями, которые отличаются намного большей эффективностью и требуют частых замен.Правда, это удобство также отражается на стоимости бойлера.

6. Тип электрического нагревателя. Можно выбрать бойлер с «сухим» или «мокрым» ТЭНом .

«Мокрый» ТЭН непосредственно контактирует с водой

Обычный «мокрый» ТЭН контактирует непосредственно с нагреваемой водой, что дает ему большую эффективность, но, одновременно с этим, повышает его уязвимость к коррозии и отложению накипи.

«Сухой» ТЭН устанавливается в герметичную капсулу

«Сухие» ТЭНы заключены в герметичную капсулу, и контакта с жидкостью не имеют. Они более долговечные, их легче менять при выходе из строя . Единственный минус – эти преимущества отражаются и на стоимости всего бойлера.

7. Тип блока индикации и управления. У недорогих моделей установлены стрелочные термометры и механические термостаты . У более современных водонагревателей может стоять блок с цифровой индикацией, сенсорной панелью управления.Советы в этом вопросе давать сложно – каждый выбирает по своему предпочтению и финансовым возможностям. Надо сказать, что существуют модели даже с пультами дистанционного управления — это бывает особо удобным для бойлеров горизонтальной компоновки, установленных высоко от поверхности пола, под потолком.

8. Фирма-изготовитель и внешнее оформление водонагревателя. Безусловно, предпочтение следует отдавать оригинальным моделям известных брендов. В продаже встречается немало изделий турецкой или итальянской сборки, которые, оставаясь, в принципе, достаточно качественными, все же комплектуются недорогими деталями (внутренними емкостями , блоками управления и нагревательными элементами) китайского производства.Общая длительность их безаварийной эксплуатации иногда вызывает определенные сомнения.

В этом плане в лучшую сторону выделяются немецкие производители, использующие собственные комплектующие. Они нередко достаточно габаритные, за счет внушительного термоизоляционного слоя, но это оправдывается тем, что суточное снижение температуры полностью нагретой воды в отключенном от питания бойлере не превышает 5 – 7 градусов.

Хотя большинство бойлеров не отличается причудливостью форм, декоративность их все же достигается внешним оформлением и разнообразием оттенков окраски корпуса – есть возможность подобрать наиболее приемлемый вариант дл я выбранного стиля помещения.

Цены на популярные модели бойлеров

самостоятельно

Услуги по установке бойлеров в квартире оказывает множество сервисных организаций и частных мастеров. Однако, можно провести монтаж водонагревателя и самостоятельно, если есть базовые навыки работ с сантехникой и бытовым электрооборудованием.

Собственно, весь процесс установки можно разделить на три основных этапа: подвешивание бойлера на предназначенное для него место, врезка его в домашнюю водопроводную сеть и подключение к электропитанию.

Подготовка креплений и подвеска бойлера

Для начала следует еще раз оценить состояние стены, на которую будет подвешиваться бойлер – она должна надежно удерживать крепежные элементы под большой нагрузкой. На стену из гипсокартона подвешивать бойлер категорически запрещено, если не применяется никаких дополнительных усиливающих конструкций.

Место подвешивание бойлера должно обеспечивать свободный доступ к нему и визуальный контроль индикаторной панели и общего состояния прибора.

Вместе с тем , водонагреватель не должен быть слишком далеко размещен от точек водоразбора . В случае когда , к примеру, кухня и ванная сильно разнесены (это случается в домах некоторых серий), лучшим решением будет установка двух бойлеров – одного, небольшого объема , для кухонных нужд, и второго – для водных процедур.

Минимальное расстояние от верха бойлера от потолка – 100 мм. Снизу эта величина не должна быть менее 500 мм.

Обычно в комплекте с водонагревателем идут и специальные дюбели-крюки требуемого диаметра и длины, рассчитанные на двукратную нагрузку (так, при объеме бойлера в 100 л крепеж должен выдерживать 200 кг). Если крепежа в комплекте нет, необходимо приобрести крючки длиной не менее 100 – 120 мм, диаметром 8 мм, с внешним диаметром дюбеля – 12 мм.

По месту установки рекомендовано отвесом отбыть вертикальную осевую линию, от которой пойдёт дальнейшая разметка. Затем на нужной высоте, с учетом габаритов бойлера, размечаются симметричные отверстия, соответствующие расположению зацепов на приваренной к корпусу водонагревателя монтажной планки. Горизонтальность разметки контролируется строительным уровнем.

С помощью перфоратора сверлятся отверстия, в которые вбиваются пластиковые дюбели или металлические анкеры с крючками. Крюки ввинчиваются так, чтобы они вступали над поверхностью стены на 5 ÷ 7 мм.

После проверки надежности крепления можно подвесить бойлер на крючки.

Некоторые модели бойлеров имеют особую систему подвески. В их комплект вх одят специальные кронштейны, которые крепятся к стене с помощью дюбелей с шестигранной головкой под гаечный ключ. Форма штатных кронштейнов согласована с монтажной планкой водонагревателя, и подвесить такой бойлер труда особого не составит. Особой удобство может представлять специальный шаблон, иногда поставляемый вместе с технической документацией изделия – это предельно упростит процесс разметки отверстий.

Подключение бойлера к трубам холодного и горячего водоснабжения

Следующая важная задача – врезаться в трубы холодного и горячего водоснабжения. Примерная общая схема подключения приведена на рисунке:

Потребуется установка тройников, если в системе водопровода не были заранее предусмотрены свободные патрубки для этих целей. Перед тройниками на обеих трубах рекомендуется предусмотреть запорную арматуру (на горячей трубе, при подключении квартиры к центральному горячему водоснабжению, запорный вентиль является обязательным – он перекрывается в случае перехода на автономный подогрев воды).

Каким способом можно осуществить врезку?

Если трубы металлопластиковые или полипропиленовые, то проблем немного — устанавливается штатный тройник, который монтируется на компрессионные фитинги либо впаивается с помощью специального аппарата. От этих тройников ведется проводка труб к месту расположения бойлера.

Больше проблем создаст металлическая труба на длинном неразъемном участке.

Тройник-обойма — не самый удачный вариант

Некоторые мастера практикуют рассверливания тела трубы с установкой тройника-обоймы хомутного типа. Однако противников данного подхода намного больше – такая врезка не отличается высокой надежностью , и, кроме этого, в этом месте высока вероятность засора трубы.

Сгон с гайкой-«американкой»

Гораздо надежнее будет вырезать участок трубы и нарезать резьбу на обоих образовавшихся патрубках, используя плашку соответствующего диаметра. После этого можно будет установить металлический тройник на сгон или, еще лучше, на систему накидных гаек – «американок».

Если в системе водопровода не установлен фильтр-отстойник, то не мешает смонтировать и его – он предупредит засорение емкости бойлера твёрдыми включениями.

Нередко давление в водопроводной сети не отличается стабильностью, а для работы бойлера это не совсем полезно. Чтобы выровнять входной напор в водонагреватель, можно установить редукционный клапан нужного номинала (обычно, порядка 2 атмосфер).

В непосредственной близости от бойлера рекомендуют установить еще одну пару запорных вентилей – это облегчит процесс демонтажа прибора в случае необходимости его снятия для проведения ремонтных или профилактических работ.

Все металлические резьбовые соединения тщательно «запаковываются» с помощью пакли или специальной фум-ленты .

Теперь о том, как трубы непосредственно к самому бойлеру.

Патрубок бойлера, помеченный красным цветов, подключается прямо к подведённой трубе для горячей воды. Часто для этого используют гибкие шланги. Это – вполне допустимо, но сами шланги должны быть очень высокого качества, чтобы на этом участке не образовалось уязвимого места. Опытные же мастера всегда настоятельно рекомендуют осуществлять подключение полипропиленовыми трубами с гайками-американками.

А вот подключение к холодной трубе требует особого подхода, поэтому его стоит рассмотреть поподробнее.

Особая важность предохранительного клапана

Это небольшое по размерам, довольно несложное по своей конструкции устройство играет ключевую роль в обеспечении безопасности эксплуатации водонагревателя.

Обязательный элемент подключения к трубе холодной воды — предохранительный клапан

Обычно такой клапан представляет собой конструкцию из двух цилиндров, расположенных перпендикулярно друг к другу.

• В цилиндре с резьбовой частью находится тарельчатый обратный клапан, не допускающий оттока воды из бойлера в холодную магистраль при снижении в ней давления.
• В другом – также тарельчатый клапан, но с более мощной пружиной, который срабатывает при превышении давления в бойлере максимально допустимого значения. При этом открывается дренажный патрубок, через который сбрасываются излишки жидкости, тем самым выравнивая давление в водонагревателе. На нем также может быть расположена ручка для принудительного открытия клапана – она бывает полезна для сливания воды из бака при проведении профилактических работ.

Чтобы понятнее объяснить важность этого устройства, лучше рассмотреть несколько примеров:

• Отсутствие обратного клапана может привести к следующей ситуации. При нагревании воды в бойлере растет давление в нем . Рано или поздно создается момент, когда оно превысит давление в холодной трубе, и по ней пойдет обратный ток уже подогретой воды — она может объявиться при открытии «холодного» крана смесителя или оказаться в бачке унитаза.
• Еще хуже, если по каким-либо причинам давления в холодном водопроводе вообще пропадет (например, на магистрали проводятся ремонтные работы). Горячая вода из бойлера просто уйдет в трубу, и ТЭН будет греть пустой бак, что приведет и к выходу ТЭНа из строя, и к растрескиванию эмали. Конечно, это должна предотвратить система автоматического отключения питания при перегреве, но полагаться только на нее нельзя.
• Однако и установка обычного обратного клапана вовсе не решает всей проблемы безопасности. Наоборот, если смонтировать только его, можно вызвать катастрофические последствия – и ведь такие «умельцы» до сих пор находятся! Банальный выход из строя термостата в этом случае создает взрывоопасную ситуацию. Температура в баке растет , давление повышается, но в замкнутом объеме вода не вскипает. Но если только появится выход – трещина в баке или открытый кем-нибудь кран, падение давления приведет к мгновенному вскипанию воды с огромным парообразованием и мощным взрывом.

Последствия пренебрежения мерами безопасности — взорвавшийся бойлер

Итак, всего этого можно избежать установкой предохранительного клапана. Он вкручивается непосредственно в патрубок бойлера, на 3 ÷ 4 оборота с обычной сантехнической «запаковкой». И только потом к другому его концу можно гибким шлангом или иным выбранным способом подсоединить водопроводную трубу. На клапане всегда есть стрелка, показывающая направление тока воды – это следует проконтролировать при его монтаже.

К выпускному дренажному патрубку клапана можно подсоединить тонкий гибкий шланг с выводом его в канализацию. Советуют, чтобы этот шланг был прозрачным – для осуществления визуального контроля за работой устройства.

Никогда и ни при каких обстоятельствах нельзя устанавливать между предохранительным клапаном и водонагревателем никакой запорной арматуры – а это достаточно распространенная ошибка, если судить по фотографиям, размещенным в интернете.

При работе бойлера не следует пугаться, что временами из патрубка клапана выступает вода – это лишь говорит о нормальной его функциональности. Если воды вытекает слишком много – возможно, подсела пружина, и клапан стоит заменить – они свободно продаются. Тревогу же должен вызвать постоянно сухой клапан – не сломался ли он, не заклинил ли или не засорился? Чтобы обезопасить себя в такой ситуации, стоит его проверить и, при необходимости, заменить.

Некоторые модели бойлеров комплектуются «группой безопасности» — в одном корпусе собраны и редуктор давления, и , и предохранительный. Устанавливаются такие устройства аналогичным образом – на входе холодной воды.

Подключение бойлера к электрической сети

Этот вопрос уже частично рассматривался выше, поэтому на нем можно остановиться вкратце.

• Как правило, бойлеры идут в комплекте с уже установленным кабелем питания и трехконтактной вилкой для обеспечения подключения к заземляющему контуру – это предотвратит получение электротравмы в случае пробоя фазы на корпус прибора. Соответственно, и установленная около водонагревателя розетка должна иметь заземляющий контакт.
• Можно встретить модели бойлера, в комплект которых кабель питания не входит. В этом случае придется его приобрести и скоммутировать на клеммную колодку самостоятельно. Обязательно учитывается цветовая маркировка проводов: синий – нулевой (N), коричневый, красный, серый или черный -, фаза (L), и зелено-желтый – контур заземления (PE). Вилка должна быть рассчитана на ток не ниже 16 А.

Пробный пуск водонагревателя

После того как все готово, можно опробовать работу водонагревателя.

• Проверяется еще раз правильность и герметичность подключения труб. Контролируется, что вентиль на магистрали горячей воды закрыт.
• Бойлер доверху заполняют при открытом «горячем» кране на смесителе – пока оттуда не начнет бежать вода. После этого смеситель закрывают.
• Некоторые модели имеют специальный ручной клапан для первоначального заполнения – это будет указано в их инструкции.
• Водонагреватель подключают к электросети, устанавливают на термостате требуемую температуру. В рабочем состоянии на бойлере загорится индикатор.
• Остается проследить за поднятием температуры воды и срабатыванием термостата при выходе на заданный ее параметр.
• И, конечно, при первоначальном запуске следует убедиться в отсутствии протекания на всех узлах стыковки труб или гибких шлангов.

Бойлер является очень полезным вариантом в современной квартире или доме. Именно поэтому востребованность в этой технике растет с каждым годом. Как повесить водонагреватель – это самый популярный вопрос, который волнует всех потенциальных покупателей. Действительно, когда накопительный бойлер уже стоит дома, мужчина начинает задумываться о том, как его подсоединить и прикрепить к стенке.

Как повесить водонагреватель – это самый популярный вопрос, который волнует всех потенциальных покупателей

Крепление водонагревателя дома, к стене, может вызвать определенные трудности. Здесь присутствует большое количество факторов, каждый должен учитываться. К примеру, вес самого бойлера является важным критерием. Зачастую водонагреватель подбирают аккуратно, заранее учитывая материал самой стенки. Попробуйте поработать с гипсокартоновой или прицепить бойлер на деревянную стену – это не так просто.

Особенность конструкции

Водонагреватели могут быть разных размеров и габаритов, поэтому нужно учитывать особенности конструкции перед тем, как начать вешать конструкцию на стену. Накопительные приборы также могут отличаться по весу. Большой размер – это еще не показатель. К примеру, бойлера от компании Аристон имеют компактные визуальные характеристики, но всегда обладают внушительным весом.

Поэтому нужно разделить бойлеры по типу, в итоге получается:

• Газовый водонагреватель, который всегда подключается к магистрали или баллону. Популярный вариант, но не очень практичный из-за своих требований. Основное – наличие дымохода, который сможет выходить за пределы дома.
• Электрический водонагреватель, который может работать от домашней электросети. Зачастую его устанавливают в квартирах из-за этого преимущества. Дымоход не требуется, ведь нет продуктов сгорания, что является еще одним плюсом.
• Нагреватели с косвенным нагревом. Всегда оснащаются теплообменниками, которые нужно подключить непосредственно к своей системе отопления.

Что общего между всеми этими моделями? Есть одна деталь – накопительная емкость. Она выглядит как бак, но по весу значительно превосходит этот предмет. Когда он наполняется водой, то становится действительно неподъемным. Поэтому размеры бака являются важным нюансом перед тем, как прикрепить конструкцию к стенке. Нужно учитывать габариты, вес, визуальные характеристики и особенности ёмкости.

Насчет элементов крепления возникает большое количество вопросов, но волноваться не стоит. Любая модель, любого бренда, сразу продается с ними в комплекте. Если прибор напольного вида, то установиться его очень легко. Если настенный – возникает много проблем. Нужна прочная стена, которая сможет выдержать вес. Если навесить тяжелый бойлер на очень тонкую стену, она может просто не выдержать.

Каждый настенный бойлер имеет особенность – он заранее оснащается специальными монтажными проушинами. Это делается для того, чтобы прибор был установлен правильно. В комплекте можно найти специальные стальные крючки. Иногда их нет, приходиться докупать недостающую деталь на рынке. Основная особенность – диаметр отверстия в проушине должен соответствовать диаметру самого крючка.

Специальный крючок и отверстие для его крепления

Когда в гостиной лежит бойлер, и стена для установки уже выбрана – нужно немного разобраться в самой конструкции. Сделать это может даже человек без опыта, не нужно быть профессиональным установщиком водонагревателей. Несмотря на отличия в размерах и конструкции, большинство бойлеров выглядят практически одинаковыми. Итак, нужно разобраться с вариантами креплений:

1. Первый более трудный, но и надежный. Нужно приобрести несколько дюбелей, которые вгоняются в стены с помощью специального строительного пистолета. Основная сложность в том, что необходимый инструментарий есть не у всех. Его придется одалживать, покупать строительный пистолет ради одного процесса глупо, ведь стоит он немало.
2. Второй вариант не такой крепкий, но гораздо легче. Нужно приобрести дюбеля, но с пластиковыми наконечниками. Просверливаем несколько отверстий необходимого диаметра, вставляем туда дюбеля и вкручиваем стальные крючки. Просто и надежно.

Помните, что эти варианты подходят только для прочных стен. Если в доме пеноблоки, то нужно учитывать их крепость и состояние. Любая рыхлость материала и конструкция может оборваться. К примеру, каркасные дома зачастую не имеют облицовки внутренних стен, хозяева оставляют дерево. Древесина не может выдерживать больших нагрузок, поэтому нужно думать об аналогичных вариантах крепления.

Стены из разных материалов – как крепить

Так как материалов, из которых могут состоять стены, очень много, нужно обсудить каждый из них. Именно от этого зависит качество крепления бойлера. А этот нюанс значительно повышает его эксплуатационные качества. Да и нет никаких шансов того, что стена просто обрушиться со временем. Поэтому стоит скрупулезно подходить к вопросу материала, и высчитать какой емкостью обладает бак.

Если бак огромный, к примеру, 100 литров, это не проблема. Но только в том случае, если стены сделаны из прочного бетона или каменного основания. Только эти материалы способны выдержать такую нагрузку. В другом случае, необходимо применять дополнительный инструментарий и методы. В данном материале мы рассмотрим ситуации с каждым из возможных вариантов.

Пенобетон

Популярный в последние годы материал, которым используют многие. Стойкий, надежный, но со своими особенностями. Здесь не нужно долго разбираться, если бак не превышает объем в 50 литров. В таком случае, будет достаточно подготовить простые нейлоновые дюбели спиральной формы. Но что делать, если объем бака колеблется от 80 до 100 литров? Это уже весьма тяжелая конструкция и не обойтись без дополнительных инструментов.

• Можно воспользоваться крепежной пластиной, которую фиксируют длинными стальными дюбелями. Нужно уточнить, что шпилька и резьба пропускаются через стену, а затем подкладки шайб нужно затягивать гайками.
• Также отличным вариантом может стать специальный анкер, который изготовляют именно для пенобетона. Он создается именно для таких случаев, когда нужно прикрепить прибор на стену. Но не факт, что они смогут выдержать нагрузку в 100 килограмм.
• Можно использовать анкер с клеем, который еще называют химическим. Он очень прочно сидит именно в пенобетоне и выглядит аккуратно.

Мы перечислили все варианты, которые можно использовать с таким материалом, как пенобетон. Но лучший из них третий. Такие дюбеля отлично справляются с перепадами температур и являются экологически чистыми, используется специальный клей.

Как же прикрепить химические анкера к стене и сделать правильную основу для будущей установки бойлера? Нужно сделать несколько отверстий. Поставьте сверло под углом и поворачивайте его по оси. Внутри материала появится ниша, которая будет выглядеть как карман. Сначала его нужно наполнить клеем, а затем уже вводить внутрь анкера. Застывают они быстро, становятся невероятно прочными.

Саман

Саман еще один интересный вариант, который предлагает современный рынок. Материал может быть весьма прочным, все зависит от его качества. Но даже в лучшем случае, не обойтись без дополнительных инструментов, здесь не хватит простых анкеров. Смекалка является основным оружием, именно она поможет придумать выход из ситуации. Самый простой вариант заключается в изготовлении специального щита.

Он выглядит как простая металлическая пластина, которая своей формой, позволяет распределять нагрузку правильно, по всей стене. Сам щит содержит в себе несколько элементов. К нему нужно приварить пару монтажных крюков, их можно заменить на проушину, которые помогут зафиксировать бойлер болтами. Сам щит крепиться очень длинными анкерами, также можно использовать шпильки и подкладки для широких шайб.

Керамическая плитка

Водонагреватель на керамической плитке

Как часто используют керамическую плитку в доме? На кухне – практически всегда. Это отличный материал, который идеально подходит для таких целей. В свою очередь, нужно сказать, что бойлер тоже ставят на кухне нередко. Поэтому этот подзаголовок идеально подходит для таких случаев. Водонагреватель можно повесить на этот материал только при выполнении двух условий:

• Под облицовкой очень часто оставляют пустоты во время процедуры их установки. Держать на таком хлипком материале бойлер просто не сможет. Поэтому их быть не должно, сразу за плиткой – основной материал стенки.
• Основной материал стены должен быть прочным.
• Плитка должна крепиться максимально крепко, без каких-либо деформаций и так далее.

Если не соблюдать хотя бы одно из этих правил, то обязательно возникнут проблемы. Первая касается полного срыва конструкции со стенки. При этом керамическая плитка будет очень сильно повреждена. Также может возникнуть проблема, когда стена выдерживает нагрузку, а кафель нет. В итоге, он начинает трескаться и вдавливаться внутрь конструкции. Это происходит на самых мягких участках, а также там, где образованы пустоты.

Гипсокартонные перегородки

Специальная шпилька с сеткообразной гильзой, поможет установить бойлер на гипсокартон

Гипсокартон никогда не считался надежным и крепким материалом. Поэтому вешать на такую стену бойлер – опасная и авантюрная затея. В любом случае, сделать это можно в том месте, где предусмотрены закладные. Зачастую их создают еще во время строительства самой стены. Именно такая конструкция позволяет закрепить бойлер практически любых размеров, анкера не будут выпадать.

Площадь закладки должна быть практически аналогичной самому бойлеру. Она может быть больше, но точно не меньше, конструкция не выдержит нагрузки.

Также есть еще один вариант – несущая конструкция сразу за гипсокартоновой перегородкой. В таком случае, нужно просто просверлить отверстие в обоих материалах. И вставить туда стандартные анкера, вкручивайте их типичным методом. При сверлении толщину гипсокартона не учитывают. Конструкция получиться крепкой и надежной, бойлер сможет висеть годами и даже не крениться в любую из сторон.

Древесина

Специальный щит, который устанавливается сквозь стенку

Строения из дерева обладают прекрасными визуальными характеристиками. Но древесина никогда не умела работать как надежная несущая конструкция. Поэтому тяжелый бойлер ей просто не удержать. Но это не самое главное, нужно еще подумать о безопасности. Дерево может легко воспламениться, поэтому при установке бойлера всегда используется какой-нибудь из негорючих материалов, как подкладка.

Если ваша несущая стенка является деревянным брусом или бревном, то она сможет выдержать самый большой водонагреватель. Просто вкручиваем Г-образный кронштейн и готово. Но стоит понимать, что древесина очень быстро изнашивается. Когда она утратит свои свойства, конструкция начнет крениться, может выпасть. Поэтому специалисты советуют использовать дополнительный щит.

Он выглядит как простая стальная пластина, которая сможет распределить нагрузку на всю свою площадь. Также, такой щит работает как подкладка для избегания пожара. Это вариант идеальный, если речь идет о межкомнатных деревянных перегородках. Простенки очень часто изготовляются из столба, который оббит дранкой и заполнен глиной с соломой. В таком случае, нужно воспользоваться шпилькой с гайкой, пропускаем инструмент насквозь перегородки.

Вагонка

Вагонка является одним из самых капризных материалов и в этом случае, она не делает никаких исключений. Здесь нужно создать негорючую подкладку, как и в прошлом варианте. А вот как подобрать крепление, здесь слишком трудно давать какие-то советы. Нужно решать этот вопрос индивидуально, исследуя обстоятельства.

Самый оптимальный вариант, если можно крепить надежно и цепко, установка стоек из бруса. Также можно использовать профильную трубу. Сама конструкция обычно окрашивается в цвет вагонки, чтобы не портить общую стилистику. Вагонка – самый плохой вариант для крепления водонагревателя. Если нет выбора, то нужно думать и решать, а если есть, то лучше пересмотреть другие варианты.

Гипсолит

Еще один материал, который является очень плохим вариантом. Стена не сможет выдержать большого бойлера, никакое крепление не поможет. Поэтому зачастую нужно использовать потолок, как дополнительную опору. Нужно обзавестись двумя металлическими шинами. Первую крепят к балке перекрытия и бетонной плите потолка. Вторую нужно прикрепить к самому материалу, делают это с помощью дюбелей.

Кирпич и шлакоблок

Крепление, которое идеально подойдет при использовании шлакоблоков

Если стенка из шлакоблока, то идеальным вариантом будет анкерный винт. Он не поможет только в том случае, если материал некачественный. Если блоки пористые, то они не выдержат нагрузки. Поможет пара шпилек или болтов, которые необходимо пропустить сквозь всю стенку. Кирпич также имеет свои особенности. Если это силикатная разновидность, то лучше пользоваться анкерным винтом или шпилькой с цангой. Конструкция будет очень крепкой.

При этом несущая конструкция должна быть крепкой. Минимальная толщина стены измеряется очень просто – не менее кирпича. Если разговор идет о красном кирпиче, то здесь все гораздо сложнее. Материал слабый, для него нужна сварная рама или щит. Без этого конструкция просто сорвется, испортив весь кирпич при падении.

Если у вас тонкая стенка, то нужно использовать дополнительные щиты или рамы из профильной трубы. Зачастую анкера или шпильки пропускаются насквозь, чтобы удерживать конструкцию максимально надежно. В случае если стена из бетона, тут нужно отталкиваться от возможностей. Креплений просто тысячи и материал дает преимущество выбора.

Особенности монтажных работ

Идеальное крепление – дюбеля с пластиковыми наконечниками

Для начала нужно выбрать правильно место установки. Учитывать стоит тот факт, что водоразборные краны и электрощит должны быть поблизости, это повысит удобство использования. Также сама конструкция не должна занимать лишнего места, она должна смотреться гармонично и не мешать передвижению по комнате. Первым этапом идет проверка прочности. На стенке нужно нарисовать разметку.

После этого начинается создание отверстий, вбиваются пластиковые дюбели, устанавливается самодельный щит для улучшения прочности. Каждая модель бойлера имеет несколько крепежных пластин с проушинами. Они находятся сзади. Внутрь отверстия нужно вставить анкер и закрутить его в дюбель из пластика. Также рекомендуется применять крюки, с ними проще. Просто повесил конструкцию через проушины и все.
