Мощный индукционный нагреватель своими руками схема. Индукционный нагреватель. Дополнительные материалы и их особенности

Самостоятельно сделать индукционной нагреватель можно, если грамотно подойти к этому процессу Индукционный нагрев – это современный способ термической обработки электропроводящих веществ и материалов, который имеет наиболее высокий коэффициент полезного действия среди существующих методов. Для более экономичной работы отопительных и бытовых приборов, сегодня, используют специальные индукционные нагреватели. Как работают индукционные устройства и как самостоятельно сделать аппарат индукционного нагрева – читайте ниже.

• • Что такое индукционный нагрев: преимущества
  • Вихревой индукционный нагреватель
  • Схема индукционного нагревателя на основе печатной платы
  • Простейший индукционный нагреватель своими руками
  • Как сделать индукционный нагреватель своими руками: инструкция
  • Индукционный нагреватель из сварочного инвертора: особенности
  • Что такое индукционный нагреватель (видео)

Принцип индукционного нагрева основан на воздействии переменного тока на обмотку трансформатора и последующем возникновении электромагнитного поля. В результате возникновения магнитного поля, между магнитными и немагнитными деталями образуется электрический ток. Именно высокочастотными токами (ТВЧ) и происходит нагрев различных электропроводящих материалов.

Преимущество индукционного нагревателя в том, что у него небольшой вес

Индукционный нагрев имеет массу преимуществ:

• Устройство индукционного нагрева имеет небольшой вес, поэтому его легко можно использовать в бытовых целях;
• Индукционный нагрев идеально подходит для всех видов термической обработки металла, среди которых особой популярностью пользуется сварка, пайка, ковка;
• Высокочастотный нагрев может производиться в вакууме, защитном газе;
• С помощью индукции можно быстро и равномерно прогреть электропроводящие вещества, получить сверхчистые металлы.

Кроме того, такой способ нагрева является сверхэкономичный: он преобразовывается до 90% потребленной энергии в тепло (при том, что обычные электрические нагреватели имеют, в среднем, показатели в 45-50%).

Вихревой индукционный нагреватель

Благодаря экономической выгоде, сегодня, индукционный нагрев имеет широкое применение. Аппарат вихревого индукционного нагрева отлично подходит для помещений площадью до 60 кв. м, отапливать которые необходимо электричеством. Так, ВИН можно использовать для отопления частных домов, производственных и складских помещений, АЗС, автосервиса и других отдельно стоящих объектов.

Достаточно популярным является вихревой индукционный нагреватель

К основным преимуществам использования ВИН в качестве “сердца” отопительной системы можно отнести то, что:

• Нагрев происходит практически моментально, ведь тепло возникает непосредственно в детали;
• С годами установка работает с той же мощностью, ее производительность не снижается;
• В сравнении с обычными электрическими нагревательными элементами, индукционный вихревой аппарат экономит до 50% электроэнергии.

Именно поэтому сегодня, все больше, компаний по производству бытовой техники и производственных машин используют индукционный нагрев. Примером такого использования, помимо отопительных котлов, может служить индукционная электрическая печь. В пищевой промышленности используется ультразвуковой индукционный нагреватель. Для нагрева металлов в промышленности применяют инверторный индукционный аппарат, для плавки цветных металлов – плавильно-восстановительный агрегат, ковки железа и изготовления заготовок – индукционный электрический горн.

Схема индукционного нагревателя на основе печатной платы

Сделать ВИН можно и своими руками. Для того, чтобы правильно собрать вихревой аппарат индукционного нагрева, необходимо найти схему устройства. Наиболее простой является схема печатной платы, которая представляет собой прерыватель, работающий на высокомощных транзисторах.

Характерными отличиями такой схемы являются:

• Нагревательный индуктор (катушка) в виде спирали с 6-8 витками;
• Наличие регулятора напряжения (можно взять со старого компьютерного блока);
• Наличие сопротивления, защищающего транзисторы от перегрева.

Перед тем как изготавливать индукционный нагреватель печатной платы, сперва следует ознакомиться с его схемой

Транзисторы в нагревателе, собранном по такой схеме, рекомендуют устанавливать на специальные радиаторы: это позволит избежать перегрева устройства. По такой же схеме можно собрать индукторный водонагреватель.

Устройство вихревого индукционного нагревателя включает в себя:

• Катушку;
• Теплообменник;
• Клеммную коробку;
• Шкаф управления;
• Входной и выходной патрубки.

В основе такой схемы лежит резонансный принцип работы, происходящий в последовательном колебательном контуре. Магнитный поток между витками катушки замыкается по воздуху.

Чтобы собрать нагреватель для водяного отопления, проще всего будет использовать схему с трансформатором, состоящим из первичной и вторичной короткозамкнутых обмоток. Вода будет нагреваться, проходя по трубам внутри катушки и подаваться нагретой из выходного патрубка.

При этом, следует помнить, что в системах водяного отопления с ВИД необходимо использовать насос для принудительной циркуляции воды.

Если возможности установить проточный насос нет, то можно выбрать в качестве нагревательного элемента механический подогреватель для жидкого теплоносителя или прикрепить к стенке резервуара с теплоносителем обогреватель на постоянных магнитах.

Простейший индукционный нагреватель своими руками

Самый бюджетный индукционный генератор можно сделать, взяв трансформаторный магнитопровод. Достаточно мощное приспособление для индукционного нагрева можно собрать из электронного трансформатора, который представляет собой импульсный блок питания.

Для того чтобы собрать простой индукционный нагреватель, необходимо подготовить инструменты для работы

Для того, чтобы собрать устройство необходимо:

1. Спаять основной трансформатор из электрического;
2. Изготовить индуктор на базе ферритовой чашки;
3. Запаять концы проводов на место импульсного блока питания.

Такой нагреватель будет иметь КПД не менее 65%. Этого будет достаточно для того, чтобы собрать небольшую индукционную электрическую печь. Кроме того, с помощью такого приспособления можно будет быстро плавить провода с диаметром до 4 мм.

Как сделать индукционный нагреватель своими руками: инструкция

Аппарат индукционного нагрева можно сделать из инверторного источника тока сварочного аппарата. При этом, конструкцию можно упростить, поместив внутрь индукционной катушки прямую трубу. Она будет работать в качестве сердечника. Для того, чтобы сделать нагреватель вам понадобиться: полимерная труба диаметром 5 см; стальная проволока диаметром 0,6 см; медный провод на 3мм; строительная металлическая мелкоячеистая сетка.

Перед тем как изготавливать индукционный нагреватель, можно дополнительно ознакомиться с подробной инструкцией

Приступаем к работе:

• Нарезаем катанку на отрезки длиной в 3-6 мм;
• Закрываем один конец трубы строительной сеткой;
• Засыпаем внутрь трубы отрезки проволоки;
• Закрываем сеткой второй конец трубы;
• Поверх трубы выполняем обмотку (витков должно быть не менее 85 и не более 95);
• Изолируем концы обмотки и присоединяем их к выходу одного из видов источника питания сварочной дуги.

Приспособление готово! Теперь, во время работы аппарата, катушка будет создавать электромагнитное поле и потоки вихревого тока. Это приведет к тому, что приспособление станет быстро нагреваться.

Индукционный нагреватель из сварочного инвертора: особенности

В обычном виде индукционные нагреватели, сделанные из сварочного инвертора, представляют повышенную опасность, ведь они не могут автономно контролировать температуру воды. Так, использование нагревателя в системах с теплоносителем может быть чревато короткими замыканиями и разрывом труб. Это может произойти из-за высокого гидравлического сопротивления в системе, которое возникает вследствие движения теплоносителя сквозь куски катанки. Поэтому, такие устройства требуют доработок.

Практичным и качественным является индукционный нагреватель из сварочного инвертора

Чтобы избежать аварийных ситуаций, следует снабжать самодельный аппарат индукционного нагрева, сделанный из сварочного инвертора, устройствами аварийного отключения.

Для контроля нагрева можно применить терморегулятор с температурным датчиком температуры и реле, размыкающим цепь, когда температура теплоносителя достигнет установленных значений. Кроме того, избежать разрыва системы можно будет, прикрепив к нагревателю через тройник, с одной стороны, предохранительный клапан.

Опытные электрики говорят о том, что переделка одного из видов источников питания сварочной дуги в нагреватель не оправдана: тепловую мощность нагревателя будет ограничивать электрическая мощность инвертора.

Такого генератора тепла хватит на обогрев комнаты, площадь которой составляет не более 30 кв. м. Экономия средств, в этом случае, составит 30-50% (в зависимости от габаритов апартаментов). При этом, дорогостоящего сегодня сварочного аппарата вы лишитесь.

Что такое индукционный нагреватель (видео)

Индуктивный нагрев – это современный способ термической обработки электропроводящих веществ, который нашел широкое бытовое применение. Так, вихревые индукционные нагреватели отлично подходят для организации более экономичной и эффективной работы отопительной системы. Сделать индукционный генератор, при этом, можно сделать самостоятельно. Главное – учитывать рекомендации профессиональных электриков и выполнять все работы последовательно!

Некоторое время назад купили в Китае пару индуктивных преобразователей с надеждой, что, несмотря на простоту конструкции и небольшое количество радиодеталей можно будет потом использовать это устройство в мастерской, например, как помощь при ослабление прикипевших болтов или для закалки небольших по размерам металлов. Как оказалось, 100 Вт мощности очень мало для данных целей, тем не менее устройство работает очень прилично и эффектно, не хуже чем .

Принципиальная схема индукционного нагревателя

1 вариант схемы
2 вариант схемы

С первого взгляда на плату видно, что количество элементов ограничено необходимым минимумом. Схема состоит из двух моп-транзисторов, двух высокоскоростных диодов, двух индуктивностей, резисторов и резонансных элементов — то есть внешней катушки и большой емкости.

Перейдем к тестам схемы

При первых же испытаниях генератора, во время определения предела мощности, сгорели транзисторы. Пробовали сюда IRFR120, но из-за низкого максимального тока простояли они всего пару секунд. Затем пришёл черед IRFR2905 — это транзисторы низковольтные 50 А, с которыми нагреватель работал даже лучше, чем с оригинальными mosfet, где маркировка не видна совсем.

При подключении постоянного напряжения 12 В устройство потребляет около 1,8 А. При приближении металлического предмета к катушке ток начинает расти. В пике удалось достичь тока около 12 А что дает почти 150 Вт, то есть даже больше, чем заявляет производитель. Во время холостого хода идёт около 20 Вт потребляемой мощности и ничего не греется, что может свидетельствовать о правильности работы всей конструкции.

Для теста использовался простой трансформаторный блок питания. В ходе экспериментов проверили на нагрев три элемента: отвертка 6 мм, болт 8 мм, и тот же болт с двумя гайками.

Как стало видно, среднего размера отвертка может этим устройством нагреться до точки кипения в течение 2 минут. Это вполне достойный результат. Если мы сможем домашним способом закалить наконечник отвертки, то такой нагреватель будет полезен.

На разогрев болта до точки кипения необходимо около 3 минут — также хороший результат, учитывая простоту устройства.

Разогрев болта с двумя гайками потребовал 4 минуты — довольно долго. Вы можете использовать таким образом устройства для подогрева застрявшей гайки с целью ее откручивания, однако процесс будет долгий и неудобный. Кроме того, полностью её вставить внутрь катушки может не получиться, что значительно ухудшит эффективность этой операции.

Нагреватель индукционный стоил около 9 долларов, то есть меньше, чем 600 рублей. Это небольшая сумма как за устройство, которое в состоянии эффективно подогреть небольшие металлические предметы. Конечно, нельзя сравнивать этот нагреватель с более дорогими аналогичными девайсами за несколько тысяч рублей (что тоже есть в продаже на Али), но для домашних, любительских или даже небольших мастерских применений — вполне пригодится.

Использование индукционных катушек вместо традиционных ТЭН в отопительном оборудовании позволило значительно увеличить КПД агрегатов при меньшем потреблении электроэнергии. Индукционные нагреватели появились в продаже относительно недавно, к тому же по достаточно высоким ценам. Поэтому народные умельцы не оставили эту тему без внимания и придумали, как сделать индукционный нагреватель из сварочного инвертора.

Индукционные нагреватели с каждым днем набирают популярность у потребителя благодаря следующим достоинствам:

• высокий показатель КПД;
• агрегат работает практически бесшумно;
• индукционные котлы и нагреватели считаются достаточно безопасными в сравнении с газовым оборудованием;
• нагреватель работает полностью в автоматическом режиме;
• оборудование не требует постоянного обслуживания;
• благодаря герметичности аппарат, исключаются протечки;
• из-за вибраций электромагнитного поля образование накипи становится невозможным.

Также к преимуществам данного типа нагревателя можно отнести простоту его конструкции и доступность материалов для сборки аппарата своими руками.

Схема работы индукционного нагревателя

Нагреватель индукторного типа содержит следующие элементы.

1. Генератор тока . Благодаря данному модулю переменный ток бытовой электросети преобразуется в высокочастотный.
2. Индуктор . Изготавливается из медной проволоки, скрученной в виде катушки, для образования магнитного поля.
3. . Представляет собой металлическую трубу, размещенную внутри индуктора.

Все перечисленные элементы, взаимодействуя между собой, работают по следующему принципу . Выработанный генератором высокочастотный ток поступает на катушку индуктора, изготовленную из медного проводника. Ток высокой частоты преобразуется индуктором в электромагнитное поле. Далее, металлическая труба, находящаяся внутри индуктора, разогревается благодаря воздействию на нее вихревых потоков, возникающих в катушке. Теплоноситель (вода), проходящий через нагреватель, забирает тепловую энергию и переносит ее в отопительную систему. Также теплоноситель выступает в роли охладителя нагревательного элемента, что продляет “жизнь” отопительному котлу.

Ниже предоставлена электрическая схема индукционного нагревателя.

На следующем фото показано, как работает индукционный нагреватель металла.

Важно! Если прикоснуться разогреваемой деталью к двум виткам индуктора, то произойдет межвитковое замыкание, от которого мгновенно выгорят транзисторы.

Сборка и монтаж системы

Подключать индуктор к клеммам сварочного аппарата, предназначенным для подсоединения сварочных кабелей, нельзя. Если это сделать, то агрегат просто выйдет из строя. Чтобы приспособить инвертор под работу с индукционным нагревателем, потребуется достаточно сложная переделка аппарата, требующая, в первую очередь, знаний в радиоэлектронике.

В двух словах, эта переделка выглядит так: катушку, а именно ее первичную обмотку, требуется подсоединить после преобразователя высокой частоты инвертора вместо встроенной индукционной катушки последнего. Кроме этого, потребуется удалить диодный мост и спаять конденсаторный блок.

Как происходит переделка сварочного инвертора в индукционный нагреватель, можно узнать из этого видео .

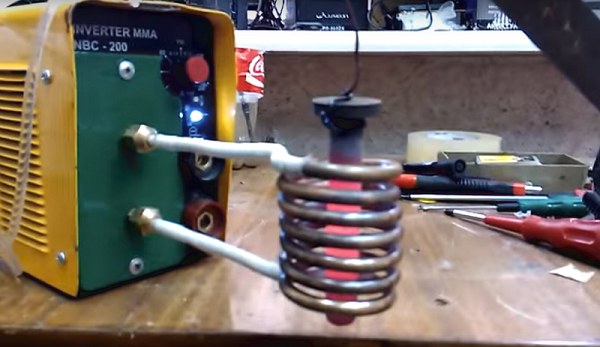

Индукционная печь для металла

Чтобы сделать индукционный нагреватель из сварочного инвертора, потребуются следующие материалы.

1. Инверторный сварочный аппарат . Хорошо, если в агрегате будет реализована функция плавной регулировки тока.
2. Медная трубка диаметром около 8 мм и длиной, достаточной, чтобы сделать 7 витков вокруг заготовки 4-5 см в диаметре. Кроме этого, после витков должны остаться свободные концы трубки длиной около 25 см.

Для сборки печи выполните следующие действия.

1. Подберите какую-либо деталь диаметром 4-5 см, которая будет служить шаблоном для наматывания катушки из медной трубки. Это может быть деревянная круглая деталь, металлическая или пластиковая труба.
2. Возьмите медную трубку и заклепайте один ее конец молотком.
3. Плотно заполните трубку сухим песком и заклепайте второй ее конец. Песок не даст трубке сломаться при скручивании.
4. Сделайте 7 витков трубки вокруг шаблона, после чего спилите ее концы и высыпьте песок.
5. Подсоедините получившуюся катушку к переделанному инвертору.

Совет! Если предполагается, что индукционная печь будет работать длительное время на большой мощности, то к трубке рекомендуется подвести водяное охлаждение.

Индукционный нагреватель для воды

Для сборки отопительного котла потребуются следующие конструктивные элементы.

1. Инвертор. Аппарат выбирается такой мощности, какая нужна для отопительного котла.
2. Толстостенная труба (пластиковая), можно марки PN Ее длина должна быть 40-50 см. Сквозь нее будет проходить теплоноситель (вода). Внутренний диаметр трубы должен быть не меньше 5 см. В таком случае наружный диаметр будет равняться 7,5 см. Если внутренний диаметр будет меньше, то и производительность котла буде невысокой.
3. Стальная проволока . Также можно взять пруток из металла диаметром 6-7 мм. Из проволоки или прутка нарезаются небольшие куски (4-5 мм). Эти отрезки будут выполнять роль теплообменника (сердечника) индуктора. Вместо стальных отрезков можно использовать цельнометаллическую трубку меньшего диаметра или стальной шнек.
4. Палочки или стержни из текстолита , на которые будет наматываться индукционная катушка. Применение текстолита убережет трубу от нагретой катушки, поскольку данный материал устойчив к высоким температурам.
5. Изолированный кабель сечением 1,5 мм 2 и длиной 10-10,5 метров. Изоляция кабеля должна быть волокнистой, эмалевой, стекловолоконной или асбестовой.

Совет! Вместо стальной проволоки допускается использовать металлическую губку из нержавейки. Но перед покупкой их проверяют магнитом: если мочалка притягивается магнитом, то ее можно использовать в качестве нагревателя.

Индукционный котел отопления собирается по следующему алгоритму. Заполните корпус теплообменника изделиями из металла, о которых говорилось выше. На конце трубы, служащей корпусом, припаяйте переходники, подходящие по диаметру к трубам отопительного контура.

При необходимости, к переходникам можно припаять уголки. Также следует припаять муфты-американки . Благодаря им нагреватель будет легко демонтировать, для проведения ремонта или профилактического осмотра.

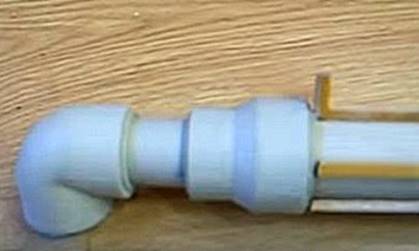

На следующем этапе на корпус теплообменника необходимо наклеить текстолитовые полоски , на которые будет наматываться катушка. Также следует сделать из того же текстолита пару стоек высотой 12-15 мм. На них будут расположены контакты для подключения нагревателя к переделанному инвертору.

Поверх полосок из текстолита намотайте катушку. Между витками должно быть расстояние не менее 3 мм. Намотка должна состоять из 90 витков проводника. Концы кабеля необходимо закрепить на ранее подготовленных стойках.

Вся конструкция помещается в кожух, который в целях безопасности будет выполнять роль изоляции. Для кожуха подойдет пластиковая труба диаметром большим, чем катушка. В защитном кожухе необходимо сделать 2 отверстия для вывода электрического кабеля. В торцы трубы можно установить заглушки, после чего в них следует проделать отверстия под патрубки. Через последние котел будет подсоединяться к отопительной магистрали.

Важно! Испытывать нагреватель можно лишь после заполнение его водой. Если включить его “на сухую”, то пластиковая труба расплавится, и придется собирать нагреватель заново.

Схема подключения состоит из следующих элементов.

1. Источник высокочастотного тока . В данном случае – это видоизмененный инвертор.
2. Элементы безопасности . В эту группу могут входить: термометр, предохранительный клапан, манометр и т.д.
3. Шаровые краны . Используются для слива или заправки системы водой, а также для перекрытия подачи воды на определенном участке контура.
4. Циркуляционный насос . Благодаря ему вода сможет двигаться по отопительной системе.
5. Фильтр. Применяется для очистки теплоносителя от механических загрязнений. Благодаря очистке воды продлевается срок службы всего оборудования.
6. Расширительный бачок мембранного типа. Применяется для компенсации теплового расширения воды.
7. Радиатор отопления . Для индукционного отопления лучше использовать либо алюминиевые радиаторы, либо биметаллические, поскольку они при небольших габаритах имеют высокую теплоотдачу.
8. Шланг, через который можно заполнять систему либо сливать из нее теплоноситель.

Как видно из вышеописанного метода, самостоятельно изготовить индукционный нагреватель вполне возможно. Но лучше покупного он не будет. Даже если вы обладаете необходимыми знаниями в электротехнике, следует задуматься, насколько будет безопасной эксплуатация такого аппарата, поскольку он не оборудован ни специальными датчиками, ни блоком контроля. Поэтому рекомендуется отдать предпочтение готовому оборудованию, изготовленному в заводских условиях.

Схема индукционного нагревателя на 500 Ватт, который можно сделать своими руками! В интернете множество подобных схем, но интерес к ним пропадает, так как в основном они или не работают или работают но не так как хотелось бы. Данная схема индукционного нагревателя полностью рабочая, проверенная, а главное, не сложная, думаю вы оцените!

Компоненты и катушка:

Рабочая катушка содержит 5 витков, для намотки была использована медная трубка диаметром около 1 см, но можно и меньше. Такой диаметр был выбран не случайно, через трубку подаётся вода для охлаждения катушки и транзисторов.

Транзисторы ставил IRFP150 так как IRFP250 под рукой не оказалось. Конденсаторы плёночные 0,27 мкФ 160 вольт, но можно поставить 0,33 мкФ и выше, если первые найти не получится. Обратите внимание, что схему можно питать напряжением до 60 вольт, но в этом случае, рекомендуется ставить конденсаторы на напряжение 250 вольт. Если схема будет питаться напряжением до 30 вольт, то на 150 вполне хватит!

Стабилитроны можно ставить любые на 12-15 вольт от 1 Ватт, например 1N5349 и им подобные. Диоды можно использовать UF4007 и ему подобные. Резисторы 470 Ом от 2-х Ватт.

Немного фотографий:

За место радиаторов, были использованы медные пластины, которые припаиваются прямо к трубке, так как в данной конструкции используется водное охлаждение. На мой взгляд это самое эффективное охлаждение, потому что транзисторы греются хорошо и ни какие вентиляторы и супер радиаторы не спасут их от перегрева!

Охлаждающие пластины на плате расположены таким образом, что бы трубка катушки проходила через них. Пластины и трубку нужно припаять между собой, для этого я использовал газовую горелку и большой паяльник для пайки автомобильных радиаторов.

Конденсаторы расположены на двух стороннем текстолите, плата припаивается так же к трубке катушки на прямую, для лучшего охлаждения.

Дроссели намотаны на ферритовых кольцах, лично я достал их из компьютерного блока питания, провод использовался медных в изоляции.

Индукционный нагреватель получился достаточно мощным, латунь и алюминий плавит очень легко, железные детали тоже плавит, но немного медленнее. Так как я использовал транзисторы IRFP150 то по параметрам, схему можно питать напряжением до 30 вольт, поэтому мощность ограничивается только этим фактором. Так что всё таки советую использовать IRFP250.

На этом всё! Ниже оставлю видео работы индукционного нагревателя и список деталей, которые можно купить на AliExpress по очень низкой цене!

Купить детали на Алиэкспресс:

Купить Транзисторы IRFP250 Купить Диоды UF4007 Купить Конденсаторы 0,33uf-275v

ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ — это электрический нагреватель , работающий при изменении потока магнитной индукции в замкнутом проводящем контуре. Это явление носит название электромагнитной индукции. Хотите знать, как работает индукционный нагреватель? ZAVODRR - это торговый информационный портал, где Вы найдете информацию про нагреватели.

Вихревые индукционные нагреватели

Индукционная катушка способна разогреть любой металл, собираются нагреватели на транзисторах и имеют высокий КПД более 95%, они давно заменили ламповые индукционные нагреватели, у которых КПД не выходил за 60%.

Вихревой индукционный нагреватель для бесконтактного нагрева не имеет потерь на настройку резонансного совпадения рабочих параметров установки с параметрами выходного колебательного контура. Нагреватели вихревого типа собранные на транзисторах умеют отлично анализировать и подстраивать выходную частоту в автоматическом режиме.

Индукционные нагреватели металла

Нагреватели для индукционного нагрева металла обладают бесконтактным способом за счет действия вихревого поля. Разные типы нагревателей проникают в металл на определенную глубину от 0,1 до 10 см в зависимости от выбранной частоты:

• высокая частота;
• средняя частота;
• сверхвысокая частота.

Индукционные нагреватели металла позволяют обрабатывать детали не только на открытых площадках, но и размещать нагреваемые объекты в изолированных камерах, в которых можно создать любую среду, а также вакуум.

Электрический индукционный нагреватель

Высокочастотный электрический индукционный нагреватель с каждым днем обретает новые способы применения. Нагреватель работает на переменном электрическом токе. Чаще всего индукционные электронагреватели применяются для доведения металлов до необходимых температур при следующих операциях: ковка, пайка, сварка, гибка, закалка и т.п. Электрические индукционные нагреватели, работают на высокой частоте 30-100 кГц и используются для нагрева различных типов сред и теплоносителей.

Электрический нагреватель применяется во многих областях:

• металлургической (ТВЧ нагреватели, индукционные печи);
• приборостроения (пайка элементов);
• медицинской (производство и обеззараживание инструмента);
• ювелирной (изготовление ювелирных изделий);
• жилищно-коммунальной (индукционные котлы отопления);
• питание (индукционные паровые котлы).

Среднечастотные индукционные нагреватели

Когда требуется более глубокий прогрев, применяют индукционные нагреватели среднечастотного типа, работающие средних частотах от 1 до 20 кГц. Компактный индуктор для всех типов нагревателей бывает самой разной формы, которая подбирается так, чтобы обеспечить равномерный нагрев образцов самой разнообразной формы, при этом можно осуществить и заданный локальный нагрев. Среднечастотный тип обработает материалы для ковки и закалки, а так же сквозного нагрева под штамповку.

Легкие в управлении, с КПД до 100%, индукционные среднечастотные нагреватели, применяются для большого круга технологий в металлургии (также и для плавки различных металлов), машиностроении, приборостроении и других областях.

Высокочастотные индукционные нагреватели

Самая широкая область применения у индукционных нагревателей высокочастотного типа. Нагреватели характеризуются высокой частотой 30-100 кГц и широким диапазоном мощностей 15-160 кВт. Высокочастотный тип обеспечивают небольшой по глубине нагрев, однако этого достаточно, чтобы улучшить химические свойства металла.

Высокочастотные индукционные нагреватели легки в управлении и экономичны, и при этом их КПД может достигать 95%. Все типы работают непрерывно продолжительное время, а двухблочный вариант (когда трансформатор высокой частоты вынесен в отдельный блок) допускает круглосуточную работу. Нагреватель имеет 28 типов защит, каждая из которых отвечает за свою функцию. Пример: контроль напора воды в системе охлаждения.

Сверхвысокочастотные индукционные нагреватели

Индукционные нагреватели сверхвысокочастотного типа работают на сверх частоте (100-1,5 МГц), и проникают на глубину прогрева (до 1 мм). Сверхвысокочастотный тип незаменим для обработки тонких, мелких, с малым диаметром деталей. Использование таких нагревателей позволяет избежать сопутствующих нагреву нежелательных деформаций.

Сверхвысокочастотные индукционные нагреватели на JGBT-модулях и MOSFET-транзисторах имеют пределы мощности — 3,5-500 кВт. Применяются в электронике, в производстве высокоточных инструментов, часов, ювелирных изделий, для производства проволоки и для других целей, предусматривающих особую точность и филигранность.

Кузнечные индукционные нагреватели

Основное назначение индукционных нагревателей кузнечного типа (ИКН) — подогрев деталей или их частей, предшествующий последующей ковке. Заготовки могут быть самого разного типа, сплава и формы. Индукционные кузнечные нагреватели позволяют обрабатывать цилиндрические заготовки любым диаметром в автоматическом режиме:

• экономичны, так как тратят на нагрев всего несколько секунд и имеют высокий КПД до 95%;
• просты в использовании, позволяют осуществлять: полный контроль процесса, полуавтоматическую загрузку-выгрузку. Есть варианты с полной автоматикой;
• надежны и могут работать непрерывно долгое время.

Индукционные нагреватели валов

Индукционные нагреватели для закалки валов работают совместно с закалочным комплексом. Обрабатываемая деталь находится в вертикальном положении и вращается внутри неподвижного индуктора. Нагреватель позволяет использовать все типы валов для последовательного локального нагрева, глубина закалки может составлять доли миллиметров по глубине.

В результате индукционного нагрева вала по всей длине с мгновенным охлаждением, многократно повышается его прочность и стойкость.

Индукционные нагреватели труб

Все типы труб можно обрабатывать индукционными нагревателями. Нагреватель для труб может быть с воздушным или водяным типом охлаждения, мощностью от 10-250 кВт, со следующими параметрами:

• Индукционный нагрев трубы с воздушным охлаждением производится при помощи гибкого индуктора и термического одеяла. Температура нагрева до температуры 400 °C, и использовать трубы диаметром 20 - 1250 мм с любой толщиной стенки.
• Индукционный нагрев трубы с водяным охлаждением имеет температуру нагрева 1600 °C и используется для “гибки” трубы диаметром 20 - 1250 мм.

Каждый вариант термообработки применяется для улучшения качества любых стальных труб.

Пирометр для контроля нагрева

Один из важнейших параметров работы индукционных нагревателей — температура. Для более тщательного контроля за ней, помимо встроенных датчиков, часто применяются инфракрасные пирометры. Эти оптические приборы позволяют быстро и без труда определить температуру труднодоступных (из-за высокого нагрева, вероятности воздействия электричества и т.п.) поверхностей.

Если подсоединить пирометр к индукционному нагревателю, можно не только отслеживать температурный режим, но и автоматически поддерживать температуру нагрева в течение заданного времени.

Принцип работы индукционных нагревателей

В индукторе во время работы образуется магнитное поле, в которое помещается деталь. В зависимости от поставленной задачи (глубина нагрева) и детали (состав) выбирается частота, она может быть от 0.5 до 700 кГц.

Принцип работы нагревателя по законам физики гласит: при нахождении проводника в переменном электромагнитном поле, в нем образуется ЭДС (электродвижущая сила). График амплитуды показывает, что она движется пропорционально изменения скорости магнитного потока. Благодаря этому в контуре образуются вихревые токи, величина которых зависит от сопротивления (материала) проводника. По закону Джоуля-Ленца ток приводит к нагреву проводника, у которого имеется сопротивление.

Принцип действия всех типов индукционных нагревателей похож на трансформатор. Токопроводящая заготовка, которая располагается в индукторе, подобна трансформатору (без магнитопровода). Первичная обмотка - это индуктор, вторичная индуктивность детали, а нагрузка это сопротивление металла. При ТВЧ нагреве образуется «скин-эффект», вихревые токи которые образуются внутри заготовки, вытесняют основной ток на поверхность проводника, ведь нагрев металла на поверхности сильнее, чем внутри.

Преимущества индукционных нагревателей

Индукционный нагреватель обладает несомненными преимуществами и является лидером среди всех типов приборов. Это преимущество складывается в следующим:

• Он потребляет меньше электроэнергии и не загрязняет окружающее пространство.
• Удобный в управлении, он обеспечивает высокое качество работы и позволяет контролировать процесс.
• Нагревание через стенки камеры обеспечивает особую чистоту и возможность получить сверхчистые сплавы, при этом плавку можно производить в разной атмосфере, в том числе в инертных газах и в вакууме.
• С его помощью возможен равномерный нагрев деталей любой формы или избирательный нагрев
• Наконец, индукционные нагреватели универсальны, что позволяет их использовать повсеместно, вытесняя устаревшие энергозатратные и неэффективные установки.

Ремонт индукционных нагревателей производится из запасных частей с нашего склада. На данный момент можем отремонтировать все типы нагревателей. Индукционные нагреватели достаточно надежны, если строго следовать инструкциям по эксплуатации и не допускать запредельных режимов работы — в первую очередь следить за температурой и правильным водяным охлаждением.

Тонкости эксплуатации всех типов индукционных нагревателей зачастую не полностью публикуются в документации производителей, их ремонтом должны заниматься квалифицированные специалисты, хорошо знакомые с подробным принципом работы подобной аппаратуры.

Видео работы индукционных среднечастотных нагревателей

Вы можете ознакомиться с видео работы среднечастотного индукционного нагревателя.. Средняя частота используется для глубокого проникновения во все типы металлических изделий. Среднечастотный нагреватель - это надежное и современное оборудование, которое работает круглые сутки на благо вашего предприятия.
