Деревянные лесенки на второй этаж. Какими могут быть лестницы на второй этаж в деревянном доме: варианты конструкций и дизайна. Фото и видео монтажа винтовых лестниц

Правильно спроектированная поворотная лестница отлично дополнит интерьер.

Любой частный дом, имеющий больше одного этажа, вынуждает его владельца возводить межэтажную лестницу. Опытному в строительных делах хозяину вполне реально сделать ее своими руками. Но следует иметь в виду, что о постройке лучше подумать заранее – еще до строительства дома, на этапе его проектирования.

Сложными лестничные конструкции получаются по причине элементарной нехватки пространства. Хозяева в таких случаях делают выбор в пользу винтовой лестницы или маршевой с поворотом. Добиться успеха в сооружении межэтажной лестницы своими руками можно, если грамотно рассчитать всю лестничную конструкцию и спланировать процесс ее возведения. Но проконсультироваться у специалиста, например, насчет допустимой нагрузки на лестницу, конечно, стоит.

Какой тип конструкции выбрать

Прежде всего, нужно определиться с назначением и частотой ее использования. В некоторых случаях предпочтительным вариантом является легкая складная конструкция, не имеющая поворотов и не предназначенная для больших нагрузок. Например, когда 2-й этаж является мансардой (или даже чердаком), то вряд ли возникнет необходимость перемещать туда большие и тяжелые предметы. Количество людей, регулярно поднимающихся на такой этаж, тоже будет невелико.

В некоторых случаях именно такая лестница будет уместной.

Самая распространенная и наиболее простая в изготовлении конструкция, соединяющая второй этаж с первым, – это маршевая лестница. Она является не только удобной, но и безопасной, а это важно, если пользоваться лестницей будут дети и люди преклонного возраста. Кроме того, по качественно сделанной маршевой лестнице без проблем можно поднимать на верхний этаж и спускать обратно крупногабаритные предметы – мебель, например, или стройматериалы. Возвести своими руками проще именно маршевую лестницу. Строят ее обычно из дерева или металла.

Маршевая лестница не только очень удобна, ее еще и весьма просто сконструировать своими силами.

Лестницу на второй этаж часто делают в несколько маршей. Причиной такого решения является необходимость вписать конструкцию в ограниченное пространство, сохраняя правильный угол наклона.

Важно!

Если лестницу сделать слишком крутой, пользоваться ею будет некомфортно.

Поворотная лестница с удобным углом наклона маршей.

Какая польза от чертежа

Собственник жилья имеет полное право делать все по своему усмотрению – выбирать высоту и ширину конструкции, строить ее из дерева или металлических деталей, производить все работы своими руками или нанимать специалистов, делать выбор в пользу той или иной конфигурации. Но все-таки стоит внимательно отнестись к соблюдению определенных параметров лестницы. Чтобы она получилась безопасной и удобной следует, прежде всего, выдерживать правильные соотношения высоты и глубины ступеней, потому что именно эти размеры определяют уклон всей конструкции.

Нестандартные ступени может и придадут вашей лестнице оригинальный вид, но пользоваться ей будет не очень комфортно.

В любом случае составление чертежа будущей лестницы позволит учесть все тонкости сооружения, соединяющего первый этаж со вторым, что значительно снизит вероятность ошибок. Даже подгонка деталей, скорее всего, не понадобится, если чертеж выполнен должным образом (что, кстати, не так уж и сложно). Другой положительный момент – возможность точно рассчитать количество материала, требующегося для изготовления лестничной конструкции.

Даже такой незамысловатый чертеж позволит вам избежать массы ошибок.

Основные параметры

Чертеж должен начинаться с составления плана помещения. В него включаются двери, окна, элементы мебели и другие возможные препятствия. Дальнейшие шаги по проектированию желательно делать только после ознакомления с существующими строительными нормами, касающимися лестничных построек. Вот список самых основных:

• Наклон лестницы не должен превышать 45°.
• Минимум ширины марша – 0,9 м.
• Максимальная высота подступенка – 20 см.
• Глубина ступеньки – не меньше 25 см.
• Ограждение (высота перил) – 0,9 м.

Кроме того, все ступени должны быть одинаковыми по высоте, иначе ходить по лестнице будет некомфортно. Исключением могут быть лишь первая и последняя ступени. Иногда так требуют расчеты, а иногда первую ступень делают в виде площадки перед лестницей.

Примечательно, что различная ширина марша в пределах одной лестницы допускается.

Средний шаг человека

Удобство лестницы будет зависеть еще от того, какой принимается величина шага человека при расчетах. Средний человеческий рост находится в диапазоне 160–180 см, соответствующий этому росту шаг: 60–64 см.

Учитывается также длина стопы. Здесь исходят из того, что шагающий чувствует себя безопасно, когда 70% его стопы находится на опорной поверхности. Опять же, опираясь на средние значения, глубину ступени выбирают из диапазона 25–30 см. Существует формула, связывающая три параметра: 2h + d ≈ 60–64 см, где 2h – удвоенная высота подступенка, d – глубина проступи, а сумма этих чисел должна давать величину среднего человеческого шага. Стоит отметить, что данная формула не является “панацеей”, поэтом не следует воспринимать ее, как обязательное условие.

Альтернативный способ расчета лестницы Часть 1

Альтернативный способ расчета лестницы Часть 2

Насколько сложно черчение

Чтобы начертить схему прямого марша, достаточно будет школьных знаний из курса геометрии. Сделать это можно своими руками. Но перед тем, как наносить чертеж будущей лестницы на план помещения, необходимо вычислить все ее параметры. Для этого можно воспользоваться следующей инструкцией:

1. Рассчитывается число ступенек – высота помещения делится на высоту одной ступеньки. При этом должно учитываться перекрытие, то есть берется расстояние от пола 1-го этажа до пола 2-го.
2. Затем нужно определить длину конструкции, для этого глубина проступи умножается на количество ступеней. Если длина известна или есть серьезные ограничения на ее величину, тогда делают наоборот – вычисляют глубину проступи, исходя из длины марша: делят предполагаемую длину на количество ступеней.
3. Вносят необходимые коррективы, чтобы конструкция получилась удобной и вписалась в интерьер помещения.
4. Вычисляется площадь лестничной конструкции: значение ширины марша умножается на его длину.
5. Необходимы также длины опорных балок (тетив или косоуров). Для вычисления пользуются теоремой Пифагора – в качестве катетов выступают высота лестничной конструкции и ее проекция на горизонтальную ось. Квадратный корень из суммы квадратов этих размеров даст гипотенузу – искомую длину.
6. Полученные значения вносятся в чертеж.

Лестничный поворот

Теперь самое главное – сначала рассчитывают параметры поворотной части, а уж потом берутся за марши. Тут знаний нужно побольше, чем в случае с простыми лестницами и без грамотно построенного чертежа сложно будет разобраться. Чертежи, выполненные профессионалами, могут послужить хорошим примером для новичков. Следует также иметь в виду, что расчеты часто являются процессом последовательного приближения, то есть, сразу попасть в те самые размеры получается далеко не всегда, приходится шаг за шагом уточнять отдельные параметры.

Чертеж должен отображать лестницу в трех проекциях.

Как делается поворот? Возможны два варианта – межпролетная площадка или забежные ступени . Первый вариант проще, его по силам сделать своими руками. Кроме того, пользоваться площадкой удобнее, но нужен простор.

Отличаются конструкции удобством пользования и сложностью проектирования.

Второй вариант используется при нехватке пространства. Расчеты в этом случае сложнее – придется постараться, чтобы лестница получилась удобной и безопасной. Для расчета забежных ступеней используются следующие методы:

• пропорциональный;
• датский;
• метод поворота линий;
• метод развертки.

Чертим забежные ступени.

Важно!

При использовании забежных ступеней необходимо контролировать их глубину на линии движения – она не должна быть меньше 20 см.

Глубину проступи забежных ступенек, как правило, увеличивают созданием напуска в 3–4 см. Нежелательно превышать эту величину, так как спуск может стать неудобным и даже опасным. Когда недостаточно места для полноценной постановки стопы, человек может поскользнуться, что приведет к травмам. Подниматься по таким ступеням тоже неудобно – носок будет постоянно цепляться за чересчур большой напуск.

Поворотная конструкция на 180° требует соблюдения определенного расстояния между маршами. Значение равное 75 мм является минимально допустимым для этого зазора.

Создание забежных ступеней для поворотной лестницы

Готовые варианты

Не у всех владельцев частных домов есть желание и время делать чертежи и выполнять строительные работы своими руками. Тем более, когда существуют очень неплохие варианты готовых лестничных конструкций, собираемых из модулей. Доступны самые разные модификации – прямые, винтовые, криволинейные. Одни собираются из деревянных элементов, другие – из металлических. И все это не сложнее детского конструктора – на тратятся считанные часы. Высота и ширина частей легко регулируется, давая возможность вписать лестницу в интерьер и предоставить доступ на верхний этаж в кратчайшие сроки. Многообразие стилевых решений позволит найти подходящий вариант для любой обстановки.

Современные модульные лестницы могут быть очень стильными и, при этом, просто собираться.

Стоит также обратить внимание на специализированное ПО, предназначенное для расчетов различных параметров, – SolidWorks, StairDesigner и другие. С такими инструментами строительство сложной конструкции своими руками станет возможным даже для того, кто не имел дело с чертежами. Кроме того, для проектирования несложных конструкций существуют бесплатные онлайн-сервисы, то есть любой желающий может пробовать свои силы в проектировании без установки на свой компьютер дополнительного софта.

Проектирование лестницы в программе “Компас” (простой вариант)

Проектирование лестницы в программе AutoCAD (сложный вариант)

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают , металлическими и .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

• В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
• Нормальная высота ступенек является 160 — 180 миллиметров.
• Минимально допустимая глубина ступеней составляет 270 миллиметров.
• Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
• Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
• Лестницы изготавливают кованными и сварными.

существуют следующих типов:

Существуют лестницы :

Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные , при помощи этих программ проектируют 3D модели конструкций. В модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

Материалы:

Проведение работ

Этапы работ:

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.
В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

Как изготовить лестницу своими руками? Такой вопрос задают себе желающие самостоятельно построить дом или дачу, либо обустроить двухуровневую квартиру. Ничего особенного по большому счёту в обустройстве лестницы нет, так как новейшие технологии существенно упрощают данный процесс. Поэтому если вы - мастеровитый человек, то изготовить металлическую лестницу или лестницу из древесины собственноручно не составит большого труда. В этой статье вы узнаете, какие бывают межэтажные лестницы, из какого материала они изготавливаются и как рассчитать основные параметры лестницы. Внимательно следуйте инструкции, и у вас все получиться!

Лестница как атрибут интерьера

Лестница является одним из центральных элементов интерьера помещения, и при ее проектировании большое внимание следует уделить внешнему виду, не забывая при этом о функциональности и надежности. Перед непосредственным созданием лестницы рекомендуется учесть некоторые факторы, от которых будут зависеть её размеры и конструкция.

К подобным факторам относят доступную площадь и высоту помещения, удобство использование лестницы для людей, проживающих в доме, и максимальную нагрузку, на которую рассчитано изделие.

Архитекторы утверждают, что как узловая точка интерьера лестница на себе несет важнейшую стилевую и конструктивную нагрузку. Гармонии между эстетичностью и функциональностью можно достичь благодаря тщательному планированию на стадии разработки проектной документации. Геометрическое построение лестницы зависит от дизайна, материала и условий эксплуатации, поэтому его необходимо определять до начала проведения строительных работ.

Благодаря современным технологиям лестница может быть импозантной, оборудованной во французском стиле времен Луи XII, легковесной в ультрасовременном стиле хай-тек или массивно-грубоватой в стиле кантри.

Маршевые лестницы

Прежде чем определиться, кукую выбрать лестницу, стоит рассмотреть главные виды - маршевые и винтовые лестницы. Конструкция маршевой лестницы - довольно проста и подойдет вам, если вы планируете сделать ее самостоятельно (марши - непрерывные ряды ступеней). Но в этом случае для обеспечения приемлемого уклона и высоты ступенек нужна немалая площадь. Подобные модели лестниц очень удобны в эксплуатации и выдерживают большие нагрузки. По маршевой лестнице можно без проблем поднять на второй этаж мебель и крупные предметы.

Такие лестницы - безопасны во всех аспектах, поэтому и являются лучшим выбором, если в доме проживают пожилые люди или дети.
Маршевые лестницы бывают прямыми и поворотными. Первые являются самыми простыми. Они прочны по конструкции, легки в изготовлении и удобны в использовании. Если ступеней в лестнице больше десяти, марш делится промежуточной площадкой на две части. Так получается поворотная лестница. Преимущество поворотной модели перед прямой состоит в том, что ступени при одинаковой высоте занимают меньшую площадь. Подобные лестницы устанавливают, как правило, вдоль двух стен, обустраивая под ними кладовку.

Винтовые лестницы

Винтовые (спиральные) лестницы имеют более сложный каркас лестницы: они состоят из забежных ступеней, которые размещаются по правильному радиусу. Они используются в случае ограниченного пространства, когда не получается создать безопасный уклон обычной лестницы из-за нехватки площади. Устанавливают винтовую лестницу обычно между двумя стенами в углу. К основным недостаткам относят не слишком удобную конструкцию, затрудняющую подъем и не позволяющую перемещать крупногабаритные предметы. Однако искусно выполненная винтовая лестница отличается достаточной прочностью и может выступать главным связующим звеном интерьера, тогда её устанавливают в центре холла.

Винтовые виды лестниц можно приобрести в готовом для установки варианте. Но зависимо от пожеланий клиента, многие архитекторы отступают от привычных канонов и идут на некий эксперимент. В результате такого творчества рождаются неожиданные авангардные конструкции. К примеру, изогнутые лестницы со ступенями, расположенными по неровному радиусу (S-образные, треугольник, овал), ломаные (криволинейные, Z-образные), лепестковые (ассиметричные ступени, утиный шаг) и приставные модели на роликах.

Материал для изготовления лестницы

Какой бы вы не выбрали вариант лестничного сооружения, в конечном счете, его долговечность и качестве будут зависеть от материалов, используемых для возведения лестницы. Материалом для изготовления ступеней служит камень (кирпич, ракушечник, керамзитобетон) или древесина твердых пород (ясень, дуб, клен, ель, сосна). Лучше всего для лестничных ограждений подойдут металлы и их различные сплавы - алюминий или нержавеющая сталь. В интерьерах современных домов неплохо смотрятся и лестницы комбинированного типа, что собраны из пластика, дерева и металла.

При выборе материалов для изготовления лестниц своими руками необходимо помнить, что ступени из камня выполняются только из блоков, что подготовлены промышленным методом и не иначе. При кустарных методах изготовления ступеней из камня избежать трещин на них вряд ли не удастся.

Древесина легко поддается обработке в домашних условиях и дополнительно дает декоративный эффект при правильном использовании лакокрасочных веществ. В целях предотвращения деформации ступени из дерева должны набираться из отдельных ламелей, которые друг с другом склеиваться по специальным технологиям. Деревянные лестницы из дубовых досок - особенно прочны и долговечны.

Готовые комплекты лестниц

Большое количество производителей предлагает частному застройщику готовые комплекты разного рода сборно-разборных лестниц, которые изготовлены с соблюдением всех необходимых технических стандартов по типовым размерам из различных материалов.
Этот вариант станет для вас приемлемым, если вы желаете сэкономить значительную сумму денег на монтаже и хотите быть уверенным в качестве готовой лестницы. Прежде чем заказать комплект рекомендуется произвести расчет лестницы, выполнив замеры высоты от лестничного пролета до пола, ширины и длины лестничного пролета.

Затем следует выбрать подходящий размер, тип лестницы и материал, а потом можно заказывать модель со склада. Готовые комплекты лестниц для монтажа в своем доме настолько разнообразны, что частный застройщик не ограничен в воплощении своей дизайнерской фантазии. Все лестницы производственного выполнения разделяются на несколько классов: эконом, элит и бизнес.

Как самостоятельно изготовить лестницу

Чтобы сделать лестницу из дерева своими руками, нужно, прежде всего, определить геометрию лестничного проема. Винтовая лестница лучше всего выглядит в проеме как окружность, а к обычной маршевой лестнице гармонично подойдет прямоугольник или квадрат. Для новичков в строительном деле предназначены простые конструкции, к примеру, лестницы с забежными ступенями, закрепленные на косоуре.

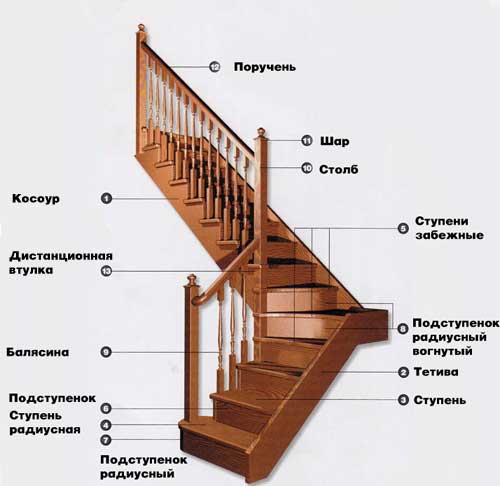

Составляющие элементы лестницы

Тем застройщикам, которые впервые сталкиваются с изготовлением лестниц, следует познакомиться с основными конструктивными элементами лестницы, чтобы понимать, о чем в дальнейшем пойдет речь.

• Маршевый пролет - ступени, идущие по прямой линии;
• Поворотная площадка - территория, что разделяет маршевые пролеты;
• Подступеньки - вертикальные части ступенек;
• Косоур - монолитная деревянная или металлическая балка для закрепления ступеней;
• Ступени - горизонтальные части ступенек;
• Балясины - опоры для перил;
• Тетиво - боковая балка, которая соединяет ступени;
• Забежные ступени - ступени, которые конструктивно позволяют сделать поворот лестницы;
• Фризовые ступени - нижняя и верхняя ступенька каждого этажа.

Строительные нормы

Любая лестница должна соответствовать установленным строительным нормам, гарантировать безопасность проживающих в доме и обеспечивать комфортный подъем на второй этаж. Слишком высокие ступени лестницы делают трудным восхождение по ней, а мелкие ступени опасные и неудобные — мелко и часто шагая, можно споткнуться. При построении межэтажных лестниц очень часто застройщики допускают ошибки. Поэтому необходимо детально и грамотно спроектировать проект и сделать точный расчет конструкции.

Первым условием успешного изготовления межэтажных лестниц собственноручно является правильный расчет конструкции. Решите для себя, будет ли лестница двухмаршевой или одномаршевой, какой ширины будете делать лестницу, какой будет высота подступенек, и какой шириной делать ступени.

Ширина, высота и угол наклона лестницы

Определяя ширину лестницы, следует помнить, что чем шире конструкция, тем лучше. Подобные лестницы более безопасны и удобны для ходьбы. Чтобы выяснить, какой высоты изготавливать деревянную лестницу, стоит закрепить на вершине террасы прямую доску таким способом, чтобы она с запасом перекрывала место, откуда предполагаемо начнется подъем лестницы. С помощью уровня рекомендуется проверить горизонтальность крепления доски и откорректировать при необходимости.

Далее нужно рассчитать угол наклона будущей лестницы, потому что правильный угол наклона является основным требованием безопасного и комфортного движения. Ведь спускаться или подниматься по слишком крутой лестнице тяжело. Наиболее удобным для движения по лестнице будет угол наклона в пределах 30 - 45 градусов. К тому же конструкция с меньшим углом занимает больше пространства.

Высота подступенка и ширина ступени

Получив значение ширины и высоты лестницы, можно приступить к вычислению высоты подступенка. Для подъема на практике наиболее удобными являются лестницы, высота подступенка которых составляет 140 - 170 миллиметров, а ширина ступени — 340 - 370 миллиметров.
Высоту подступенка следует делать не больше 200 миллиметров и не меньше 120 миллиметров.

Выступ ступени должен быть около 20-40 миллиметров. Чем выше сделаете подступенок, тем ступень должна быть уже, и наоборот. Ширина ступеней, по крайней мере, должна равняться ее высоте. Желательно, чтобы ступень вашей лестницы соответствовала 42 размеру обуви или достигала 28-30 сантиметров.

Разметка косоура и нарезка ступеней

Перед размещением ступеней следует решить, как косоур будет присоединяться к террасе. Он непосредственно крепится к балке террасы или под помостом к конструкции таким способом, чтобы последней ступенью считалась поверхность террасы.
Дальше возьмите металлический разметочный угольник и лекало, на котором следует нанести рассчитанную высоту подступенка, к примеру, 17 сантиметров, и ширину ступени, например, 29 сантиметров. И с помощью лекала разметьте косоур.

Дальше при помощи круглой пилы стоит вырезать ступени. Будьте внимательны, крайне не желательно выходить за пределы линий. Закончить отрезки лучше ручной пилой. Затем с помощью готового косоура разметьте остальные косоуры. На них экономить не рекомендуется, потому что они обеспечивают жесткость вашей лестнице. А вот при возникновении прогибов ступеней начинается расшатывание всей конструкции.

После этого нарежьте подступени и ступени. Внимание обратите на то, что вырезать ступени следует, учитывая толщину подступеней. И не забывайте учесть выступ ступени над подступенком на 20-40 миллиметров

Выбор материала

Любой застройщик после того, как рассчитал лестницу и её основные параметры, должен выбрать материал, потому что от него зависит конечная стоимость, эстетичный вид и эксплуатационные свойства готовой лестницы. В наше время большей популярностью пользуются дуб, липа, сосна, металл и стекло. Материал изготовления ступеней в идеале должен соответствовать общей стилистике интерьера жилища.

Если полы в помещении отделаны деревом, то ступени лучше изготовить из раушпунта. Для создания балясин нужны бруски 50 на 50 сантиметров, из блокхауса могут получиться прекрасные перила. Купить декоративные элементы можно в любом магазине строительных материалов. Сделайте обычные и забежные полотна ступеней в том количестве, что понадобиться для изготовления лестницы своими руками. Чтобы кромки выглядели аккуратнее, следует обработать их круглой фрезой.

Монтаж лестничной конструкции

Монтаж лестничной конструкции на косоурах следует начинать с установки опорного столба и монтажа подступенков. Закрепить конструкцию можно при помощи саморезов, но лучше пользоваться еще и жидкими гвоздями, чтобы лестница не скрипела. Потом нужно подогнать поворотные ступени. Вот теперь основа конструкции готова.

На стене необходимо разметить размещение косоуров, если возникнет необходимость, то следует внести коррективы в рассчитанные размеры ступеней. Потом рисунок переводиться со стены на кальку, а после этого - на заготовку косоуров. Используя простую ножовку и дисковую пилу, делаются выемки под ступени.

К стене готовый косоур крепится саморезами. Ступени и подступок с косоуром и друг с другой соединяются аналогично, шляпки саморезов углубляются в дерево. Открытая часть ступеней вашей лестницы закрывается тетивой. В довершении изготавливаются перила для лестниц, крепятся балясины и декоративные элементы. Под лестницей для рационального использования можно оборудовать шкафчики для различных мелочей, антресоли и гардеробную.

В этой статье вы узнали об основных терминах, которые применяются при изготовлении лестниц, научились рассчитывать такие параметры, как высота и угол наклона лестницы, ширина ступеней и высота подступенек, а также ознакомились с основными материалами, что используются для изготовления лестниц. В любом случае умение сконструировать практичную, надежную и удобную лестницу для своего дома обязательно вам пригодится.

Сегодня частные загородные дома строят в основном в два или три этажа. И чтобы подняться наверх, необходима лестница. Изготовление межэтажной лестницы задача не простая, требующая особых знаний и навыков. Нам нужна, не просто любая лестница, а конструкция, которая будет и красивой, и прочной, и безопасной. Такая лестница прослужит довольно долгое время.

Зачастую в загородных домах и на дачах лестницы делают из дерева. Древесина является экологически чистым продуктом и поэтому имеет широкое распространение в строительстве. Так же применяют металл, бетон, оргстекло, керамику и их всевозможные комбинации.

Изготовление своими руками деревянных лестниц, чертежи которых вы будете разрабатывать, требуют наличия определенных навыков.

Существует много видов и вариаций деревянных лестниц, причем каждая имеет свои особенности. Так же и учитывается пространство, где будет установлена лестница, оно может быть ограниченным или просторным.

Виды лестниц, которые существуют в архитектуре:

• Маршевые лестницы, наверно, самый распространенный вид, они могут быт одно или двух пролетными;
• Лестницы винтовые – этот вариант удобным является в том случае, когда пространство ограничено;
• Комбинированные лестницы – они состоят из двух или нескольких типов лестниц.

Перед тем, как выбрать ту или иную лестницу, нужно оценить свои возможности. Лучше всего для начала выбрать простую прямую лестницу, но из качественного и надежного материала. Определенную роль имеет пространство дома, чтобы после реконструкции, лестница не заняла большую половину дома. Для этого нужна своя схема. Нужно сначала сделать замеры и расчеты. А также, для изготовления лестничных конструкций самостоятельно, нужно иметь соответствующие инструменты, пиломатериал и опыт работы с деревом.

Как сделать деревянную лестницу: чертеж маршевой разновидности

Значительно проще своими руками смонтировать маршевую лестницу, чем винтовую или спиральную. Это простая прямая лестница, имеющая ступеньки, ведущие на второй этаж. Количество ступеней не должно превышать 10. Если это произошло, то лестницу разделяют и устанавливают между собой площадку. Она может быт: одномаршевая, двухмаршевая, трехмаршевая или многомаршевая. Такая лестница занимает большое пространство в доме. Чтобы сэкономить место сооружают изделие поворотного типа. Они могут быть с углом поворота на 90 градусов и называться четвертьоборотными, или же полуоборотными с поворотом на 180 градусов.

Как сделать лестницу деревянную, чертеж к ней, и проект? Это вопрос, который требует грамотного расчета количества ступеней, маршей, самой лестницы и занимающего ею пространства. Так же необходимо за ранее продумать дизайн и освещение лестницы.

Это все возможно сделать при наличии материалов, из которого будет состоять ваша лестница и необходимого для работы инструмента. Но самое главное – это из каких деталей ваша лестница будет состоять.

Основные элементы, из которых состоит лестница:

• Ступеньки;
• Подступенки;
• Косоур или тетива;
• Перила;
• Балясины;
• Крепежные детали.

Расчет деревянной лестницы с помощью онлайн-калькулятора

Все дома отличаются один от другого своей архитектурой, размером, планировкой. Поэтому одного шаблона для всех домов не может быть.

Расчет лестницы деревянной складывается из нескольких этапов, соединив которые воедино можно сделать необходимый чертеж с размерами. Чертеж к каждой лестнице составляется индивидуально.

Сделать безошибочный расчет лестницы, можно использовав уникальную программу – онлайн калькулятор. Эта программа, обрабатывая введенные данные, может предоставить любой проект лестницы и его 3D dwg модели. Чтобы лестница была комфортной, красивой и практичной в эксплуатации, а так же не была причиной травм, нужно соблюдать основные стандарты и правила.

Основные параметры при расчете:

• Количество ступеней должно быть от 3 до 16 и оно должно быт нечетным;
• Высота ступеней – от 12 до 20см., ширина – 23 – 25см.;
• Уклон лестницы составляет 30 – 35 градусов, можно увеличить до 45 градусов;
• Перила должны быть высотой не ниже 90см., а если у вас есть дети, то можно и увеличить высоту до 150см.

Многие владельцы хотят построить своими руками лестницу, чтобы при этом она соответствовала их вкусу, и была безопасна. И сделать это без лишней траты драгоценного времени. Для этого и существует такая программа, как калькулятор.

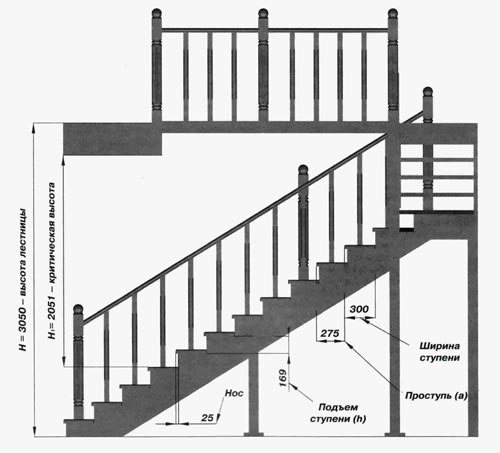

Разрабатываем чертеж деревянной лестницы на второй этаж

Сделать чертеж своими руками деревянной лестницы – это одно из самых разумных решений. Лестница должна использоваться как для хождения по ней, так и для переноса различных предметов. А для этого конструкция должна быть удобной и прочной.

Чертеж на второй этаж деревянной лестницы можно сделать, определив параметры лестничной клетки. То есть, пространство, которое вы сможете выделить под лестницу, ведущую на второй этаж.

Затем рисуем схему лестницы в разрезе. По этому чертежу определяется положение верхней и нижней ступени.

Главное, что нужно отметить на чертеже:

• Угол уклона;
• Расстояние верхнего яруса до перекрытий и пола;
• Размеры проема;
• Количество ступеней со всеми параметрами;
• Количество маршей и размер площадки между ними.

Расчеты лестницы из дерева своими руками (видео)

Разрабатывать чертеж лестницы, которая ведет на второй этаж, необходимо вместе с составлением проекта и планировкой самого дома. Тогда ваша лестница отлично впишется в интерьер помещения, и будет соответствовать всем необходимым требованиям безопасности.

Лестница – это достаточно сложная и очень ответственная конструкция, но сделать ее под силу каждому домашнему мастеру, имеющему хотя бы минимальный опыт работы с деревом. Главное предварительно ознакомиться с основными правилами, требованиями и нюансами ее изготовления, о которых далее и пойдет речь.

Проектирование, или как сделать лестницу удобной и безопасной

Необходимо определиться с конструкцией будущей лестницы. Она может быть следующих типов:

• винтовая – ступени такой лестницы являются забежными (поворотными), расположенными вокруг одной оси. Главное достоинство винтовой конструкции – это компактность. К минусам же относится неудобство использования и сложность изготовления. Поэтому, если вы впервые собираетесь сделать лестницу, от винтовой конструкции лучше отказаться;
• маршевая – имеет ровные лестничные пролеты (один или несколько), в результате чего гораздо более удобная в использовании. Правда, маршевая лестница занимает много места.

Далее рассмотрим, как делаются маршевые деревянные лестницы, и начнем с расчета и проектирования. Чтобы конструкция получилась комфортной и безопасной, при выполнении расчета необходимо учитывать следующие правила и требования к ней:

• ступени нельзя делать разной ширины и высоты – это одно из главных правил, несоблюдение которого может привести к травмам;
• нельзя делать ступени ниже 160 мм и выше 190 мм;
• ступень не должна быть уже 220 мм и шире 330 мм;
• ширина марша не должна быть менее 900–1000 мм;
• количество ступеней дожно быть нечетным, что позволит начинать и заканчивать движение по лестнице одной и той же ногой;
• чтобы лестница была комфортной, марши должны иметь 11-15 ступеней;
• между маршем и потолком (перекрытием второго этажа) расстояние должно быть не менее 2 м, правда, это правило касается больше размеров проема, а не конструкции самой лестницы.

Расчет конструкции начинаем с измерения высоты между полом первого и полом второго этажа. Затем обязательно надо измерить ширину и длину площадки.

К примеру, высота перекрытия составляет 2500 мм. возьмем среднюю – 170 мм. Чтобы посчитать количество ступеней в марше, нужно общую высоту поделить на высоту ступеней. В результате получится 2500/170=14,7. Так число ступеней должно быть целым, подкорректируем их высоту – 2500/15=166 мм. Учтите, что по факту марш будет иметь не 15, а 14 ступеней, так как функцию последней ступени будет выполнять перекрытие второго этажа.

Теперь нужно определиться с шириной проступей. Для этого воспользуемся такой формулой: высота ступени ширина проступи = 430–450 мм. В результате получим 450-166=284 мм, округлим и получится 280 мм.

При необходимости подкоррейктируйте высоту ступени или ее ширину, в пределах допустимых значений, чтобы конструкция соответствовала размерам площадки. Единственное, изменяя один параметр, пересчитайте и другие параметры лестницы, так как они взаимосвязаны.

Если у вас нет места для лестницы длиной более четырех метров, ее можно разделить на два марша. Разделять их должна лестничная площадка. Глубина последней всегда равняется ширине пролета.

Еще больше сэкономить пространство позволяет использование поворотных ступеней вместо лестничной площадки. Но в этом случае лестница становится менее удобной в использовании. Что касается маршей, то они могут располагаться Г-образно, если лестница угловая, или под углом 380 градусов, т.е. параллельно друг другу.

Напоследок нужно посчитать длину балок. Зная высоту лестницы и длину, сделать это можно по теореме Пифагора a 2 b 2 =c 2 . Катетами у нас являются длина лестницы (проекция марша на пол) и высота лестницы. Соответственно, нам нужно вычислить длину гипотенузы.

Теперь следует определиться с основными ее конструкционными моментами. Дело в том, что лестничные марши бывают нескольких типов:

• на тетивах – проступи крепятся между балками, при этом сами балки (тетивы) ровные, т.е. без вырезов под ступени. Поэтому для крепления проступей в пласти балок фрезеруются пазы либо крепятся бруски – опоры для проступей;
• на косоурах – отличаются наличием вырезов под ступени, поэтому проступи располагаются не между балок, а кладутся на них сверху. Такая конструкция обеспечивает лестницу большей прочностью, к тому же смотрится более привлекательно. Но в плане изготовления лестница на косоурах более сложная.

Затем нужно определиться со способом установки балок. Если лестница будет иметь один пролет, то опоры ей не понадобятся: марш опирается на пол и перекрытие второго этажа. Двухмаршевые лестницы требуют установки опорных столбов, на которые опирается верхняя часть нижнего марша, лестничная площадка и нижняя часть верхнего марша. Для каждой тетивы или косоура требуется своя опора. Исключением являются балки, расположенные возле стены – их можно закрепить на стене без опор.

Когда со всеми основными моментами лестницы вы определитесь, изобразите конструкцию на бумаге, можно даже схематически, и укажите размеры всех элементов лестницы в миллиметрах.

Изготавливаем детали лестницы – тонкости расчета

Начните работу с обрезки досок по длине косоуров. Затем нужно выполнить разметку косоура – это наиболее сложная и ответственная операция. Нанесение разметки начинаем с обозначения точек, от которых будут выполняться вырезы под ступени. Определить расстояние между вырезами на косоуре можно по той же теореме Пифагора. Так как катетами являются ширина проступи и высота ступени, расстояние между краями ступеней в нашем случае составляет 280 2 166 2 =105956. Извлекаем корень квадратный и получаем 325 мм.

Таким образом, на кромку будущего косоура нужно нанести точки с шагом 325 мм. Затем нужно воспользоваться угольником и прочертить через полученные точки линии проступи и подступенка, которые образуют прямой угол. В результате должны получиться прямоугольники, гипотенузой которых является кромка косоура, а их вершинами, соответственно, точки, расположенные на кромке с шагом 325 мм.

Точно так же выполняется разметка тетив. Затем по ней крепятся бруски под ступени или фрезеруются пазы.

Теперь нужно сделать вырезы под ступени согласно полученной разметке. Для этого можно воспользоваться электролобзиком или обычной ножовкой. Края косоура нужно обрезать под углом, чтобы обеспечить максимальную площадь опирания на пол и балку лестничной площадки либо перекрытие.

Полученный косоур используйте как шаблон для разметки ответной балки. Затем точно так же сделайте вырезы. По такому принципу выполните косоуры для всех лестничных маршей.

Затем подготовьте стойки для опор из бруса 70х70 или даже 100х100 мм. Их высота должна соответствовать высоте нижнего марша. Чтобы рассчитать ее, умножьте количество ступеней первого марша на их высоту. Если лестница будет Г-образной, то понадобятся четыре стойки для лестничной площадки. При этом сама лестничная площадка получится квадратной, как уже было сказано выше, ее ширина равняется ширине марша, чаще всего это 1000х1000 мм.

Если же марши параллельны друг другу, понадобятся 8 стоек. При этом глубина площадки должна равняться ширине марша, т.е. 1000 мм, а длина 1000 1000 расстояние между маршами.

Так же нужно сделать балки для обвязки стоек. Можно использовать тот же брус, из которого выполнены сами стойки. Длина балок равняется расстоянию между стойками лестничной площадки.

В завершение работы нужно сделать ступени и подступенки. Для их изготовления используйте доски 30х300 мм. Длина проступей должна соответствовать ширине марша или быть на пару сантиметров больше, чтобы проступь немного свисала с косоуров. Подступенки делаются такой же длины, при этом их ширина должна быть меньше высоты ступени на толщину подступенка, т.е. в нашем случае – 166-30=136 мм.

Учтите, что проступи должны свисать над нижними поступями примерно на 1 см.

Собираем лестницу из готовых деталей

Теперь начинаем монтаж лестницы. Прежде всего нужно нанести на пол и примыкающие к лестнице стены разметку. Эта операция требует аккуратности и внимательности, так как от этого зависит качество сборки всей лестницы.

Затем по разметке нужно установить опоры лестничного проема. Если пол бетонный можно использовать для этих целей специальные стаканы, соответствующие сечению стоек.

Стаканы крепятся к полу при помощи дюбелей. Затем стойки вставляются в стаканы и фиксируются саморезами. В процессе монтажа стоек обязательно следите, чтобы они не отклонились от вертикали.

Установленные стойки обвяжите горизонтальными балками. Если у вас имеется фрезер, можно сделать шпунтовое соединение, для этого надо выфрезеровать в стойках пазы, а в балках сделать шипы под эти пазы. Если такого инструмента под рукой нет, соединение можно сделать при помощи стальных уголков и саморезов. Чтобы придать конструкции жесткости, места стыков всех деталей промажьте столярным клеем.

Теперь устанавливаем косоуры. Если марш примыкает к стене, закрепите на ней балку согласно разметке. В деревянном доме для крепления балки к стенам можно использовать обычае шурупы, если же стена кирпичная или бетонная, закрепите косоур при помощи анкеров. Используйте крепежи парами, устанавливая их на расстоянии 10 см друг от друга по вертикали. Шаг каждой пары крепежей сделайте сантиметров 20–25.

Ответный косоур обычно опирается только на стойку лестничной площадки. Желательно закрепить его на стойке шпунтовым способом и саморезами. Если такой возможности нет, воспользуйтесь саморезами, а также закрепите под косоуром еще одну горизонтальную балку, на которую он тоже будет опираться. По такому принципу монтируются косоуры для всех лестничных маршей. При установке балок обязательно используйте уровень, чтобы убедиться, что вырезы под ступени располагаются друг напротив друга в одной горизонтальной плоскости.

Затем монтируем проступи и подступенки. Проступи укладываются на вырезы в косоурах и фиксируются саморезами. Чтобы в последствии скрыть шляпки саморезов, рассверлите под отверстия на глубину в несколько миллиметров.

Чтобы не крепить подступенки саморезами в поступях над и под ними можно выфрезеровать паз. Ширина паза должна соответствовать толщине подступенка. В результате подступенки будут фиксироваться только проступями. Если нет возможности сделать пазы, закрепите подступенки саморезами. В процессе монтажа проступей и подступенков тоже используйте столярный клей.

Чтобы пространство под лестницей не пропадало зря, можно сделать под ней шкафчик. Для этого нужно лишь установить стенки между косоурами и полом, а также установить дверки.

Монтируем ограждение лестницы

Теперь нужно установить ограждение (перила). Оно может быть любым – кованным, хромированным из нержавейки или даже стеклянным. Но в качестве примера рассмотрим, как монтируется ограждение из дерева.

Конструкция деревянного перила состоит из фигурных столбиков (балясин) и поручня. При наличии токарного станка сделать фигурные столбики можно самостоятельно. Если такого оборудования нет, балясины можно приобрести готовые – стоимость вигурого столбика из сосны начинается в среднем от 150 рублей за штуку.

Имейте в виду, что балясины понадобятся двух типов – промежуточные и крайние. Последние отличаются размерами – они более крупные. Кроме того, вам потребуются шканты для крепления, которые можно приобрести в мебельном магазине.

Пошаговая инструкция по установке ограждения выглядит следующим образом:

1. 1. Нанесите разметку расположения ограждения: прочертите прямую линию над косоуром, на которой будет установлены балясины;
2. 2. Просверлите отверстия в проступях по диаметру шкантов. Отверстия можно расположить по центру проступи;
3. 3. Промажьте отверстия клеем и забейте в них шканты;
4. 4. Просверлите отверстия в нижнем торце столбиков по диаметру шкантов, затем промажьте отверстия клеем и насадите балясины на шканты;
5. 5. Обрежьте промежуточные балясину под углом, соответствующим наклону марша. Для этого закрепите на краю столбиков ровную доску, распложенную параллельно косоура. По этой доске срежьте края столбиков.
6. 6. Закрепите на балясинах поручень, вкрутив саморезы снизу под острым углом.

Отделка – последний штрих

Теперь, когда лестница собрана, нужно выполнить ее отделку. Прежде всего поверхность следует тщательно отшлифовать. Выполнять эту работу своими руками достаточно тяжело и долго, поэтому воспользуйтесь угловой шлифовальной машинкой.

Затем надо зашпатлевать все щели, трещины и шляпки саморезов. Если вы планируете впоследствии вскрыть лестницу лаком, подберите шпаклевку под цвет дерева. После высыхания шпатлевки обязательно отшлифуйте ее мелкой наждачной бумагой.

Теперь можно покрывать лестницу лакокрасочным материалом. Лучше всего использовать лак на водной основе – он обладает хорошей устойчивостью к истиранию, при этом быстро сохнет и не имеет запаха. Единственное, после нанесения первого слоя лака лестницу нужно еще раз отшлифовать, так как под воздействием влаги волокна древесины поднимаются, в результате чего поверхность становится шероховатой. После этого нужно нанести еще 1-2 слоя лака.

Чтобы не испортить поверхность лестницы, наносите лак качественной малярной кистью, с которой не вылазит ворс.

На этом наша готова. Как вы видите, в целом ничего сверхсложного в ее изготовлении действительно нет.
