Самодельный дровокол чертеж. Как правильно сделать дровокол своими руками: чертежи, фото, инструкции разных типов. Ручное приспособление – колун

04.03.2020

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Поэтому под навесом во многих дровах лежат напиленные бревна, и ждут хозяина с топором.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

Самодельный гидравлический дровокол

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Промышленный дровокол гидравлический

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

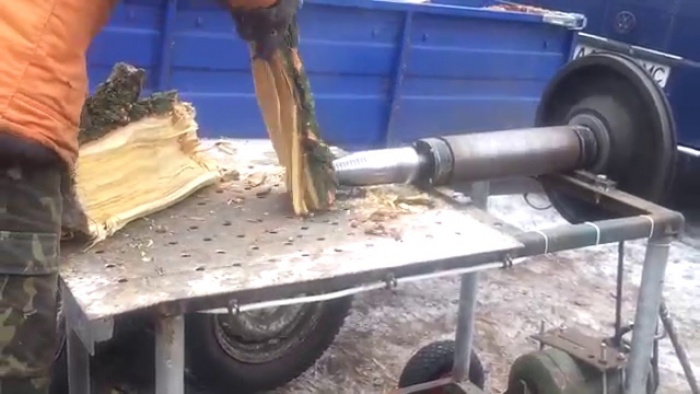

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

Винтовой (конусный) дровокол

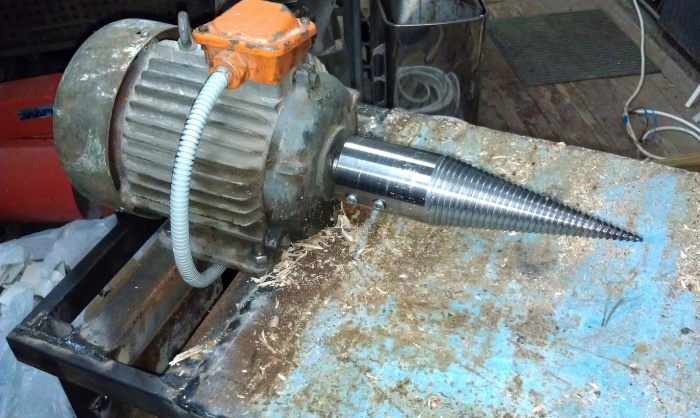

Самодельный винтовой дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Отправим материал вам на e-mail

Колоть дрова с помощью топора – очень тяжелый труд, поэтому многие владельцы загородных домов, которые топят печь дровами, стараются купить или самостоятельно сделать дровокол. Эти устройства позволяют избежать утомительного махания колуном, благодаря чему вы за один день сможете поколоть гораздо больше дров, ведь вам не придется то и дело отдыхать. Из статьи вы узнаете, как сделать дровокол своими руками: чертежи, фото, инструкции помогут вам в его изготовлении.

Как работает дровокол

Существуют три основных вида дровоколов, которые отличаются по источнику энергии для воздействия на полено:

гидравлические;
электрические;
кинетические (ручные).

Гидравлические дровоколы

Это устройство работает по принципу гидравлического пресса . Гидроцилиндр толкает полено на острозаточенный клин, который и раскалывает дрова. Такие дровоколы приводятся в действие масляным насосом, работающим от бензинового или дизельного двигателя. Их основной недостаток – дороговизна качественных гидроцилиндров, управляющих блоков и насосов.

Электрический дровокол

Электрические (реечные) дровоколы работают по тому же принципу, что и гидравлические. Их основа реечный редуктор, который толкает полено на острый клин. Их преимущество в доступности деталей и их невысокой цене. Такие редукторы устанавливают на и другую аналогичную технику. Электрические (конусные) дровоколы работают по принципу самореза. На стальном конусе нарезана резьба, поэтому он вкручивается в полено и разрывает его.

Ручной (инерционный) дровокол

Основа этого дровокола – металлическая труба (журавль), с помощью шарнира закрепленная на металлической опоре. На трубе установлено лезвие дровокола, а также различные стальные усиливающие элементы. Иногда ставят противовес, чтобы облегчить поднятие трубы. Чтобы расколоть полено, трубу резко опускают. Лезвие под действием инерции трубы и усиливающих элементов раскалывает полено. Преимущество такого устройства в том, что его можно изготовить из любых стальных труб, которые за несколько сотен рублей продаст работник ближайшего пункта приема черного металла. Недостаток этого дровокола в том, что для его работы используется мускульная сила, поэтому человек быстро устает.

Видео: дровокол с двигателем стиральной машины

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

Полезный совет! Схему каждого дровокола необходимо разрабатывать индивидуально, под имеющиеся детали.

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера , можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

электрический или бензиновый мотор мощностью свыше 2 кВт;
масляный насос;
масляный бак;
гидравлические шланги высокого давления;
управляющий блок;
гидроцилиндр;
двутавровая или п-образная металлическая балка;
металлический уголок с размером полки 30–40 мм;
листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Полезный совет! Изменение длины до ножа позволит раскалывать длинные бревна, но затруднит, а то и сделает невозможным (из-за огромных нагрузок) раскалывание толстых бревен. Поэтому выбирайте, что вам важней.

Во всех сферах хозяйствования, где актуальность по той или иной причине приобретает такая работа, как рубка дров, используются дровоколы.

Современные, высокотехнологичные механизмы не только легко справляются с возложенными на них функциональными обязанностями, но и отличаются простотой конструкционного строения, поэтому могут быть при желании изготовлены своими руками.

Как сделать дровокол самостоятельно? Какие его типы различают? Какими техническими характеристиками механизм должен быть наделен, чтобы обеспечивать бесперебойный и высокопроизводительный рабочий процесс? Об этом и многом другом более подробно поговорим в статье.

Что собой представляет станок для заготовки дров?

Дровокол или станок для заготовки дров – механизированное устройство, предназначенное для выполнения торцовки и раскола чурок, древесины на поленья.

Он характеризуется высокими техническими и качественными показателями, функциональностью и практичностью, простотой эксплуатации и доступностью технического обслуживания, имеет компактные размеры и при необходимости легко транспортируется с одного места на другое.

Важная особенность станка – большой рабочий ресурс. Колуны комплектуются надежными и износостойкими деталями, поэтому стойко выдерживают любые нагрузки, они могут использоваться в любых климатических условиях, обеспечивают бесперебойный рабочий процесс на протяжении продолжительного времени, не требуют регулярного дорогостоящего сервисного обслуживания.

Разновидностей дровоколов достаточно много. Они могут оборудоваться бензиновыми, дизельными и электрическими двигателями, отличаются конструкционным строением, распределяются на профессиональные и бытовые.

Конструкционное строение и принцип работы

Конструкция дровоколов, в том числе и самодельных, достаточно простая и во многом зависит от их вида. Установки комплектуют следующие основные механизмы:

Двигатель. Он может быть бензиновым или электрическим. Пользователь самостоятельно определяет, какой агрегат сможет обеспечить необходимую производительность в заданных эксплуатационных условиях.
Редуктор. Повышает крутящий момент, понижает обороты и обеспечивает стабильное давление воздуха перед каждым ударом. Он характеризуется надежностью, выносливостью и износостойкостью.
Станина – неподвижная часть дровокола, изготовленная из прочного и устойчивого к механическим воздействиям металла. К ней крепятся двигатель, редуктор и рабочий конус для раскола и торцовки полена.
Подшипники. Являются незаменимой частью опоры, поддерживают подвижную конструкцию – рабочий конус, закрепленный на валу, с заданной жесткостью.
Рабочий конус. Изготовлен из прочного и надежного металла, имеет резьбовую насадку – буравчик.

Каждый конструктивный элемент дровоколов может быть подобран индивидуально, в зависимости от потребностей и запросов пользователя. В таком случае устройства максимально четко отвечают требованиям и обеспечивают необходимую рабочую производительность.

В зависимости от своего конструкционного строения дровоколы отличаются принципом работы. Чаще всего на практике используется станок для рубки дров, который комплектуют следующие узлы:

Станина;
Редуктор;
Двигатель;
Рабочий конус.

Работает такой колун по следующему принципу: через редуктор запускает вал, на котором, в свою очередь, располагается буравчик. Он, вращаясь, вворачивается в чурку и раскалывает ее на несколько частей.

В гидравлическом дровоколе усыновлен цилиндр, он получает необходимый заряд энергии от мотора и способствует его передачи на гидравлический шток, который приводит в движение упор.

Плавная работа механизма обеспечивает вхождение лезвия в чурку без удара, в результате чего она раскалывается на части и при этом не сдавливается.

Если мощности дровокола недостаточно для дробления чурки, цилиндр прекращает работу, а насос функционирует в холостом режиме, что предотвращает устройство от поломок.

Распределение по классификационным признакам

Дровоколы можно разделить на несколько видов, ниже разберем по какому принципу идет разделение.

По сфере применения:

Бытовые. Устройства имеют небольшую мощность и производительность, характеризуются средними техническими показателями. Их преимущества – мобильность, универсальность, компактные размеры и возможность полноценной эксплуатации в любых климатических условиях, доступность ремонта и технического обслуживания, низкая стоимость.
Промышленные. Станки с высокими техническими параметрами, характеризующиеся большим рабочим ресурсом, отменной производительностью и возможностью длительной эксплуатации без перерывов.

По способу закладки полена:

Горизонтальные. Закладка бревна производится в специальный горизонтальный желоб. Их преимущества: универсальность, практичность, функциональность.
Вертикальные. Бревно в устройствах устанавливается вертикально. Их преимущества: компактность, функциональность, надежность. Недостатки: необходимость строго соблюдения техники безопасности.
Смешанные. К данному классу дровоколов относят агрегаты промышленного назначения, эксплуатируемые в потоковом производстве дров.

По источнику питания мотора:

Электрические. Оборудуются электромоторами, отличаются экологичностью, доступностью ремонта и простотой эксплуатации, имеют компактные размеры и могут легко транспортироваться с одного места на другое.
С бензиновым двигателем. В отличие от электрических аналогов могут использоваться на объектах, удаленных от централизованной сети. Они требуют минимум затрат на обслуживание и ремонт, функциональные и высокопроизводительны.
С тракторной тягой. Их основное преимущество – большой рабочий ресурс.
С комбинированным мотором. Могут комплектоваться приводом трактора и электрическим или бензиновым мотором, эксплуатируются исключительно в промышленной сфере.

По принципу работы:

Гидравлические. Имеют отменные технические и эксплуатационные характеристики, обеспечивают безопасный и плавный рабочий процесс.
С конусом. Дровоколы указанного вида относят к винтовым механизмам, обладающим большой надежностью и мощностью. Их особенности — простое конструкционное строение, приемлемая стоимость и отменные качественные показатели.

По способу передвижения

Стационарные. Представляют собой цельные станки или массивные промышленные модели, трудно поддающиеся транспортировки.
Передвижные. Оборудованы колесами, которые облегчают передвижение устройств.

Прежде чем выбрать конкретный вариант дровокола, необходимо определиться, с какой интенсивностью он будет использоваться, от этого во многом зависит его технические характеристики. Основные технические характеристики станков:

Требования, которым должны отвечать механизмы

Высота от пола до конуса около 80 см.
Минимальная мощность двигателя от 2 кВт.
Посадка на вал редуктора или мотора – плотная.
Материал для изготовления конуса – твердая сталь.
Комплектация радиатором охлаждения масла и жесткой рамной конструкцией.
Наличие функции подогрева масла в гидросистеме.

Поэтапный план изготовления винтового станка

Самодельный дровокол винтового типа сделать очень просто. Из комплектующих частей понадобятся резьбовый конус-насадка, станина, изготовленная с прочной и устойчивой к механическим воздействиям стали, двигатель определенной производительности, понижающий редуктор и вал.

Двигатель и редуктор крепится к станине. Рабочий конус сажается на вал и приводится в действие через понижающий редуктор с помощью мотора. Важно учитывать:

Запрещается выполнять присоединение насадки напрямую к мотору, это противоречит правилам безопасности.
Ременную и цепную передачу в обязательном порядке необходимо помещать в специальный защитный кожух.
Электрическая часть дровокола должна выполняться квалифицированным мастером.
Допустимая скорость вращения насадки – не менее 250 – 300 об/мин. Если она будет меньше, колун обеспечит минимальную производительность.

Технология производства гидравлического колуна

Сделать самодельный гидравлический дровокол на порядок сложнее, чем конусный. Самый сложный узел устройства, который необходимо произвести, — гидравлическая часть, состоящая из гидравлического цилиндра с толкателем, узла управления потоками гидравлической жидкости и насоса, масляного бака и приводящего в движение насос мотора.

Все эти механизмы можно приобрести в специализированных магазинах по приемлемой цене.

Основа самодельного дровокола – рама. Ее рекомендуется сделать из особо прочного материала, износостойкого к механическим воздействиям.

В ходе проектирования рамы под самодельный станок для рубки дров необходимо предусмотреть его установку на колесах или готовом шасси. В будущем это позволит легко и быстро перемещать устройство на место работы.

Четкой схемы того, как сделать колун своими руками, нет, поскольку при его конструировании допустимо много нюансов, все зависит от выбранных исходных механизмов.

Перед тем как сделать самодельное устройство, желательно оценить его экономическую выгоду. Если дров необходимо немного, то их лучше купить, чем потратить средства на изготовление колуна.

Сделать станок для рубки дров самостоятельно несложно, главное заранее запастись необходимыми комплектующими механизмами. Самодельный гидравлический колун работает эффективнее, чем колун с конусом, но его конструкционное строение на порядок сложнее, чем конструкция.

Создать дровокол своими руками, чертежи, фото и инструкции к которому разработаны опытными мастерами, может любой желающий. Для этого можно использовать большое количество подручных средств, что никак не ухудшит эффективность созданного оборудования. Оно существенно облегчит ведение домашнего хозяйства и автоматизирует непростой процесс заготовки дров.

Классификация дровоколов и их особенности

Самодельный дровокол - отличное решение, по сравнению с дорогостоящим оборудованием подобного типа. Он обычно работает по следующему принципу: мотор перемещает дерево на специальные ножи, которые раскалывают его на несколько частей. При выборе конструкции самодельного аппарата следует обращать внимание на такие особенности:

метод укладки бревен – вертикальный или горизонтальный. Первый вариант более мощный, второй – помогает разрезать кривые полена;
производительность. Подобные приборы могут быть бытовыми или промышленного назначения;
мощность привода. В домашних условиях лучше всего сделать агрегат с мощностью до 2,5 кВт.

Классификация оборудования

Дровоколы, с учетом типа привода, разделяют на такие виды:

на бензиновом или дизельном , который обеспечивает высокую степень эффективности и автономность;
механического типа. Такие агрегаты будут полезны при работе с малыми объемами материалов;
на электроприводе. Такие модели обычно стационарны, но отличаются высокой производительностью.

Разновидности дровоколов

Изготавливая дровокол своими руками, следует понимать, что он может иметь различную конструкцию. Это влияет на появление следующих разновидностей оборудования.

Реечный (электрический) тип

Данный тип оборудования сделать довольно легко. Оно отличается наличием специального толкателя, который подает бревна на механизм резки. Чтобы сделать такой агрегат своими силами, можно использовать детали из реечного домкрата. В процессе эксплуатации данного оборудования редко возникают трудности (из-за отсутствия сложных механизмов).

Гидравлический тип

Данное устройство работает по принципу гидравлического пресса. В данном случае гидроцилиндр перемещает бревно на острый клин, который и раскалывает его на несколько частей. Функционирование таких дровоколов возможно благодаря наличию в их конструкции масляного насоса. Обычно он работает от дизельного или бензинового двигателя.

Основной недостаток такого оборудования – дороговизна. Но она компенсируется высокой производительностью и простой эксплуатации.

Ручной тип

Ручной дровокол имеет простую конструкцию. Он состоит из металлической трубы, которая при помощи шарнира соединена с основанием. На своеобразном «журавле» находится рабочее лезвие и несколько усиливающих элементов. Чтобы сделать процесс поднятия трубы проще, иногда на нее дополнительно устанавливают противовесы.

Для раскалывания дерева «журавль» резко опускают вниз. Под влиянием силы инерции дерево разбивается на несколько частей.

Преимуществом такого дровокола называют простоту его конструкции и дешевизну. Для изготовления агрегата достаточно купить несколько труб. Основной недостаток – необходимость применения физической силы.

Как самостоятельно сделать дровокол?

Чтобы самостоятельно сделать дровокол, необходимо подготовить все материалы и найти чертежи. После этого можно переходить к изготовлению основных конструктивных деталей и сборке агрегата.

Материалы и инструменты

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

Элементы из которых состоит дровокол

конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
шкивы;
звездочки;
приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
подшипники, оснащенные корпусами;
металлический уголок или трубы;
стальной лист толщиной 4 мм для формирования рабочей поверхности;
металлические обрезки;
электрический двигатель;
электропроводка;
болты и гайки;
магнитный пускатель.

Правила выполнения сборки

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
Из металлического листа вырезают перекрытие для стола и полку.
С использованием сварочного аппарата соединяют элементы каркаса дровокола.
Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
На готовый каркас устанавливают столешницу и полку.
Устанавливают опорную раму электродвигателя и сам силовой агрегат.
Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
Винтовой конус при помощи шпоночного соединения устанавливается на вал.
Монтируют рассекатель.
Устанавливают УЗО, магнитный пускатель, электрическую проводку.
Если удалось сделать все правильно, дровокол будет запускаться в работу.

Как сделать гидравлический дровокол?

Если нужно сделать гидравлический дровокол своими руками, необходимо дополнительно к основному перечню материалов подготовить масляный бак и насос, металлические балки, шланги высокого давления, гидроцилиндр. Технология изготовления агрегата выглядит следующим образом:

Из прокатных материалов формируют станину.
Над балкой на высоте 5 см устанавливают гидроцилиндр.
На конце штока монтируют толкатель из листового материала.
Нужно сделать корпус для ножа, чтобы обеспечить его передвижение по станине.
В корпусе делают несколько отверстий и крепят нож с использованием болтов и гаек.
Соединяют в одну цепь все элементы гидравлической системы – насос, бак, гидроцилиндр, управляющий блок.

Основные положения техники безопасности при эксплуатации дровокола

Техника безопасности при работе на дровоколе

Если удалось сделать дровокол своими руками, необходимо не менее ответственно подойти к его эксплуатации. Из-за высокого крутящего момента на валу конуса данный прибор может быть небезопасным. Насаживать чурки рекомендуется голыми руками. В этом и заключается главная опасность. Работник использует перчатки, поэтому существует вероятность, что их затянет на винт. Это может привести к серьезной травме верхних конечностей.

Особенно внимательным следует быть при раскалывании бревен с большим количеством сучков, чурок из комлевой части кругляка. Если даже делать все правильно, существует вероятность появления аварийных ситуаций. Может произойти заклинивание вала, выброс щепок в разные стороны или прокручивание бревна.

Представляет потенциальную опасность и повышенная частота вращения конуса. В таком случае очень трудно контролировать рабочий процесс. Поэтому рекомендуется обеспечить частоту вращения вала в допустимых границах.

Видео: Как сделать дровокол своими руками

Рубка дров – занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.

Виды самодельных дровоколов

Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:

Это неподвижный колун, на который деревянная чурка подается под давлением.
Это вращающийся конус, который врезается в чурку, разрезая ее пополам.

Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.

Первая модель самодельного дровокола

Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.

Электрический или бензиновый двигатель.
Гидронасос.
Гидроцилиндр.
Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
Материалы для сборки станины.

Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.

Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.

На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя. Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.

Необходимо отметить, что самодельный дровокол этого вида - не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.

Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства. Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.

Вторая модель самодельного дровокола

Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.

Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой – это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу. В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.

Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:

Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности - 4 кВт.
Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент - это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.

Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) - это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.

Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:

Два подшипника.
Один или два корпуса для них.
Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.

Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.

Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.

Особенности самодельных дровоколов

Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.

В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.

Внимание! Проводя соединение болтами, необходимо не забывать, что под гайку надо обязательно укладывать шайбу Гровера. Это небольшая деталь, с помощью которой не произойдет самоотвинчивание крепежного соединения. Ведь в процессе работы дровокола создаются большие вибрации.

Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.

Заключение

Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники давно уже обзавелись своими дровоколами, изготовленными самостоятельно без помощи специалистов.
