Сварочное дело своими руками. Как научиться варить электросваркой — фото и видео уроки. Организация рабочего места и надежная экипировка сварщика

Владение электросваркой является навыком, который всегда пригодится в строительстве и быту. В настоящий момент нет другого способа соединения металлических элементов как сварка. Научиться этому ремеслу можно самостоятельно, освоив начальные навыки сварщика и производя несложные сварочные работы. Рассмотрим, с чего стоит начать обучение электросварке для начинающих и что для этого понадобится.

Обучение электросварке представляет практический процесс, который требует определенной подготовки. В первую очередь необходимо позаботиться о безопасности. Работа сварщика достаточно опасна:

• Возможность ожогов брызгами расплавленного металла;
• Отравление токсическими выделениями при высоких температурах;
• Возможность поражения электрическим током;
• Травмирование глаз при несоблюдении требования надевать защитные очки.

Правильный выбор экипировки и оборудования для электросварки является залогом безопасности процесса. Для проведения сварочных работ потребуется:

1. Костюм из плотной ткани, полностью закрывающий тело, руки и ноги;
2. Для защиты глаз могут применяться специальные очки, но рекомендуем обратить внимание на маски. Они также защитят лицо и более безопасны при сварочном процессе;
3. Качественное оборудование для сварки;
4. Электроды;
5. Ведро воды для устранения возможных возгораний;
6. Правильно выбранное место для сварки. Предпочтительно разместиться на открытом воздухе и убрать все близлежащие возгораемые предметы.

Современный рынок представляет широкий выбор электросварочных аппаратов, разнообразие которых сводится к трем основным видам:

• Трансформатор, который преобразует переменный ток для сварочных работ. Данный вид сварочных аппаратов часто не дает стабильную электрическую дугу, но съедает много напряжения;
• Выпрямитель преобразует в постоянный ток из потребительской сети. Данные аппараты позволяют получить электрическую дугу высокой стабильности;
• Инвертор позволяет преобразовать ток из бытовой сети в постоянный для сварки. Данные агрегаты характеризуются легкостью при зажигании дуги и высокой производительностью.

Cварка для начинающих: видео уроки — смотрите и изучайте нюансы.

Новичкам рекомендуется выбирать электроды типа твердых стержней, которые покрыты плавящимся составом. Такими электродами начинающему сварщику будет проще сделать ровный шов. Размер стержней для новичка составляет 3 мм.

Обучение электросварке

Подключение электрода и зажигание дуги

Процесс электросварки для начинающих и опытных сварщиков начинается с подключения электрода и зажигания дуги. Начинать уроки сварки удобнее на универсальных электродах диаметра 3,2 мм. Такие электроды обладают более высокой ценой, но они значительно облегчают работу сварщика.

Первый этап обучения: валики

Свое обучение азам электросварки необходимо начинать с валиков – сварочных швов на толстых кусках металла, где отрабатываются навыки владения электрической дугой и заваривания швов.

Последовательность создания валиков следующая:

• Для отработки берется толстый лист металла, очищенный от ржавчины и грязи;
• Все манипуляции со сварочным аппаратом и дугой производятся в костюме и с очками для глаз!
• После розжига дуга подносится к металлу на расстояние в диапазоне 3-5 мм. Важно следить, чтобы расстояние между заготовкой и дугой было одинаковым, это является залогом ровного и равномерного шва. Электрод держится под углом;
• Важно понимать, достаточен ли ток, подаваемый сварочным аппаратом. Если дуга гаснет, то напряжение необходимо добавить. При слишком высоком напряжении дуга будет не плавить, а резать металл;
• Рассмотрим структуру металла при контакте с дугой. Важно понимать, где при сварке образуется сварная ванна и следить за ней. Эта область расплавленного металла будет иметь беловатый цвет с характерной рябью жидкого металла на поверхности;
• Когда под зажженной дугой появилась сварная ванна можно начинать делать шов путем перемещения электрода. Ванна будет идти за дугой, при этом давление дуги будет заставлять ванну также перемещаться в противоположном направлении, в результате чего возникнет валик;
• При создании валиков необходимо придерживаться определенных схем движений электрода – это могут быть поступательные движения с небольшой и всегда равной амплитудой для создания ровного и красивого шва.

После остывания металла необходимо при помощи молотка сколоть шлак с поверхности ванны и сделать подробный осмотр сделанной работы. Если имеются непроваренные элементы, то необходимо добавить силу тока. Если ток чрезмерно завышен, то это будет видно по большому прожигу металла.

Сварные соединения

Электросварка своими руками подразумевает создание сварных соединений. К их практике можно переходить после освоения валиков. Здесь требуется практический навык владения сварочным аппаратом, поэтому так важно перед переходом к сварке элементов отработать свои движения на заготовках.

Начинать сварочное соединение металлических элементов рекомендуется на небольших заготовках. Последовательность работ следующая:

• Перед сваркой детали скрепляются в необходимом положении при помощи подсобных инструментов;
• В первую очередь выполняются прихваты – точечные швы с шагом в 8-10 см, которые скрепляют металлические элементы в определенных местах. Это необходимо для того, чтобы дать заготовке определенную прочность и металл не перекосило при выполнении длинного шва. Выполнение подобных прихватов также значительно облегчается создание основного длинного шва. Как правило, прихваты выполняются с обеих сторон детали;
• После выполнения прихватов создается общий шов, который заваривает края двух металлических элементов. Здесь важно двигать электрическую дугу с достаточной амплитудой, загребая расплавленный металл в сварную ванну с обеих свариваемых плоскостей.

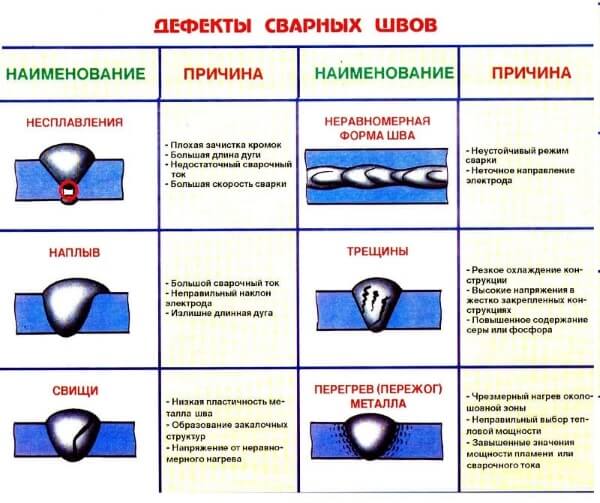

После остывания шов отбивается молотком от шлака и проверяется на качество. Если есть недочеты или непроваренные места, то их необходимо заварить снова.

Подведем итоги

Электросварка является полезным навыком в быту и строительстве. Овладеть ей возможно самостоятельно. Подобное обучение будет строиться на:

• понимании теории сварочного процесса, необходимой для верной настройки сварочного аппарата и проведения работ по сварке металла;
• соблюдении правил безопасности при сварке, сводящейся к использованию защитного костюма, очков или маски, проведению сварки вдали от легковоспламеняющихся предметов;
• практическом опыте, который начинается с умения зажигать дугу и наваривать валики.

Не стоит отчаиваться, если первые опыты электросварки не порадуют вас красивыми швами. Поверьте, подобные сварочные скелеты есть у каждого опытного сварщика. Умение создавать не только качественные, но и внешне привлекательные швы придет вместе с опытом и частой практикой сварки.

Как правильно варить электросваркой

В частном доме, на даче, в гараже и даже в квартире - везде есть немало работ, требующих сварки металла. Особенно остро эта необходимость ощущается в процессе стройки. Тут особенно часто требуются что-то подварить или отрезать.

И если отрезать еще можно болгаркой, то надежно соединить металлические детали кроме сварки нечем. А если стройка ведется своими руками, то и сварочные работы вполне можно сделать самостоятельно. Особенно в тех местах, где красота шва не требуется.

О том, как правильно варить сваркой, расскажем в этой статье.

Азы электросварки

Сварное соединения металла на сегодня - самое надежное: куски или детали сплавляются в единое целое. Происходит это в результате воздействия высоких температур.

Большинство современных сварочных аппаратов для расплавления металла используют электрическую дугу. Она разогревает металл в зоне воздействия до температуры плавления, причем происходит это на небольшой площади.

Так как используется электрическая дуга, то и сварка называется электродуговой.

Это не совсем правильный способ сварки)) Как минимум, вам нужна маска

Виды электросварки

Электрическая дуга может образовываться как постоянным, так и переменным током. Переменным током варят сварочные трансформаторы, постоянным - инверторы.

Работа с трансформатором - более сложная: ток переменный, потому сварная дуга «скачет», сам аппарат - тяжелый и громоздкий. Еще немало напрягает шум, который издает при работе и дуга и сам трансформатор.

Имеется еще одна неприятность: трансформатор сильно «садит» сеть. Причем наблюдаются значительные скачки напряжения. Этому обстоятельству очень не рады соседи, да и ваша бытовая техника может пострадать.

Инверторы в основном работают от сети 220 В. При этом они имеют небольшие габариты и вес (прядка 3-8 килограммов), работают тихо, почти не оказывают влияния на напряжение.

Соседи и не узнают, что вы начали пользоваться сварочным аппаратом, если только не увидят. К тому же, так как дуга вызвана постоянным током, она не прыгает, ее проще перемешать и контролировать.

Так что если вы решили научиться сваривать металл, начитайте со сварочного инвертора. О выборе инверторного сварочного аппарата читайте тут.

Технология сварочных работ

Для возникновения электрической дуги необходимы два токопроводящих элемента с противоположными зарядами. Один - это металлическая деталь, а второй - электрод.

При касании электрода и металла, имеющих разную полярность, возникает электрическая дуга. После ее появления, в том месте, куда она направлена, начинает плавиться металл детали. Одновременно плавится металл стержня электрода, переносясь с электрической дугой в зону плавления: сварную ванну.

Как образуется сварная ванна. Без понимания этого процесса вы не поймете, как варить металл правильно (Чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

В процессе также горит защитное покрытие, частично плавясь, частично испаряясь и выделяя некоторое количество раскаленных газов. Газы окружают сварную ванну, защищая металл от взаимодействия с кислородом.

Их состав зависит от типа защитного покрытия. Расплавленный шлак также покрывает металл, способствуя еще и поддержанию его температуры.

Чтобы правильно варить сваркой, необходимо следить за тем, чтобы шлак покрывал сварную ванну.

Сварной шов получается при движении ванны. А двигается она при перемещении электрода. В этом и заключается весь секрет сварки: нужно с определенной скоростью передвигать электрод. Важно также в зависимости от требующегося типа соединения правильно подбирать его угол наклона и параметры тока.

По мере остывания металла на нем формуется корка шлака - результат горения защитных газов. Она также защищает металл от контакта с кислородом, содержащимся в воздухе. После остывания его оббивают молотком. При этом разлетаются горячие осколки, потому защита глаз обязательна (надевайте специальные очки).

О том, как сделать из баллона или бочки мангал можно прочесть тут. Как раз попрактикуетесь.

Как научиться варить сваркой

Начинается все с подготовки рабочего места. Безопасности при работе с электросваркой необходимо уделять повышенное внимание: тут есть возможность получить травму и от электричества, и от высоких температур. Потому к подготовке отнеситесь серьезно.

Учится варить электросваркой удобнее на толстом куске металла: на нем лучше практиковаться. Кроме него и сварочного аппарата, понадобятся краги (толстые перчатки) и маска сварщика.

Также необходима плотная одежда, защищающая все тело, прочная обувь толстой кожи. Они должны выдерживать попадание искры и окалины. Нужна будут также молоток и металлическая щетка для того, чтобы сбивать шлак.

Для защиты глаз при этом нужны будут очки.

Как подключать электрод

Сварочные работы для начинающих проще будет проводить, если взять универсальный электрод диаметром 3 мм (3,2 мм, если точно). Они стоят дороже, но работать с ними легче. После того как вы научитесь варить металл, можно будет попробовать использовать более дешевые, но начинать лучше с этих.

Электрод вставляется в держатель, закрепленный на одном из сварочных кабелей. Есть два типа фиксаторов - пружинный и винтовой.

Если держатель электрода пружинный, нажимаете на клавишу на ручке и в появившееся гнездо вставляете электрод. При винтовом зажиме ручка вращается. Раскручиваете ее, вставляете электрод и зажимаете.

В любом случае он не должен шататься. Установив электрод можно подключать кабели.

На сварочном аппарате постоянного тока есть два выхода: положительный и отрицательный. Также есть два сварочных кабеля:

• один заканчивается металлическим зажимом-фиксатором - подсоединяется к детали;
• другой - держателем для электрода.

Какую полярность подключать для сварки зависит от типа работы. Если говорить об инверторах, то чаще плюс подключают на деталь, а минус подают на электрод. Такой вариант включения называют прямой полярностью. Но есть перечень работ, при которых подают обратную полярность: минус - на деталь, плюс - на электрод (например, для сварки нержавейки).

Прямая и обратная полярность подключения на сварочном инверторе

Прямая полярность обеспечивает лучший прогрев металла, что и необходимо для большей части соединений. Это объясняется тем, что электроны движутся от отрицательно заряженного полюса - при прямой полярности это электрод - к положительному - детали. При этом они дополнительно передают металлу свою энергию, повышая его температуру.

Как подключить электрод к инвертору разобрались. Теперь о том, как зажечь дугу. Возникает она при непосредственном контакте электрода и детали. Есть два способа:

• чирканьем;
• постукиванием.

Из названия все ясно: в одном случае нужно провести электродом вдоль шва (чтобы не осталось следов), во втором - несколько раз стукнуть по детали кончиком электрода.

Когда электрод новый, его кончик оголен, розжиг происходит легко. Если он уже был в работе, вокруг стержня образовалась стенка в несколько миллиметров из защитного покрытия. Это покрытие нужно отбить, несколько раз стукнув кончиком по детали.

Оба способа розжига используются, тут выбирает каждый, кому как удобно. Этот навык - первый, который вам придется освоить, если вы хотите научиться пользоваться электросваркой.

Потому берете несколько электродов, толстый кусок металла, и пытаетесь зажечь дугу. Как только у вас стало, получаться, можно приступать к следующему этапу обучения.

Наклон электрода

Основное положение электрода - наклоненное чуть к себе - на угол от 30° до 60° (смотрите рисунок). Величину наклона подбирают в зависимости от необходимого сварного шва и от выставленного тока. Ориентируются на состояние сварной ванны.

Первое положение называется «углом назад». В этом случае ванна и расплавленный шлак движется за кончиком электрода. Его угол наклона и скорость движения должны быть такими, чтобы шлак успевал накрывать расплавленный металл. В таком положении получаем прогрев металла на большую глубину.

Техника ручной дуговой сварки: положение электрода углом вперед и углом назад

Бывают ситуации, когда металл сильно разогревать не нужно. Тогда угол наклона меняется на противоположный, шов и ванна «тянутся» за электродом. В этом случае глубина прогрева получается минимальной.

Движения электрода

Ответить на вопрос «как правильно варить электросваркой» просто: нужно контролировать сварную ванну. Для этого необходимо удерживать электрод на расстоянии 2-3 мм от поверхности металла и контролировать состояние и размер сварной ванны. Вот в этом и заключается мастерство сварщика.

Сложность заключается в том, что одновременно приходится контролировать несколько параметров:

• двигать электрод по одной из показанных на фото траекторий,
• по мере выжигания опускать его чуть ниже, сохраняя постоянное расстояние в 2-3 мм;
• следить за размерами и состоянием сварной ванны, ускоряя или замедляя движения электродом;
• следить за направлением шва.

Движения кончика электрода показаны на рисунке. Желающим научиться электросварке для домашнего применения все их осваивать не нужно, но два-три движения вам понадобятся: для разных ситуаций, швов и металлов.

Еще один элемент техники ручной дуговой сварки: кончик электрода должен двигаться по одной из этих траекторий (или по какой-то похожей)

Как научиться варить электросваркой? Отрабатывать движения на толстом куске металла. Получаются тогда не швы, а валики. Этот этап - начальный. На нем вы освоите элементарные навыки сварщика: научитесь контролировать расстояние от кончика электрода до детали, и при этом, двигать его по заданной траектории, следить за сварной ванной и шлаком в ней.

Для этого берете толстый металл, мелом прочерчиваете на нем линию: по ней нужно будет уложить валик. Разжигаете дугу и начинаете осваивать движения, учась одновременно контролировать ванну.

У вас получится не с первого, и, даже, не с десятого раза. Электродов изведете, наверное, с десяток.

Когда техника ручной дуговой сварки будет отработана: валик будет равномерным, ширина и высота его постоянными (или почти), можно пробовать соединять детали.

Похожие валики должны получаться у вас. Так вы сможете научиться правильно варить сваркой электродами

Как сделать беседку на металлическом каркасе читайте в этой статье, а тут описано строительство сарая на металлическом каркасе.

Как правильно сваривать металл

Научится правильно держать электрод и двигать ванну для хорошего результата недостаточно. Необходимо знать, некоторые тонкости поведения соединяемых металлов. А особенность заключается в том, что шов «тянет» детали, из-за чего их может перекосить. В результате форма изделия может сильно отличаться от задуманной.

Технология электросварки: перед началом наложения шва, детали соединяют прихватками - короткими швами, расположенными на расстоянии 80-250 мм друг от друга

Потому перед работой детали закрепляют струбцинами, стяжками и другими приспособлениями. Кроме того делают прихватки - короткие поперечные швы, проложенные через несколько десятков сантиметров. Они скрепляют детали, придавая изделию форму. При сварке стыков их накладывают с двух сторон: так возникающие напряжения компенсируются. Только после тих подготовительных мероприятий начинают сварку.

О типах сварных швов и соединений (горизонтальные, вертикальные, потолочные) и о том, как их правильно варить читайте тут.

Как выбрать ток для сварки

Научиться варить электросваркой невозможно, если не знать, какой выставлять ток. Он зависит от толщины свариваемых деталей и используемых электродов. Их зависимость представлена в таблице.

Но при ручной электродуговой сварке все взаимосвязано. Например, в сети упало напряжение. Выдать необходимый ток инвертор просто не может.

Но даже в этих условиях работать можно: можно медленнее двигать электрод, добиваясь хорошего прогрева. Если и это не помогло, меняете тип движения электрода - несколько раз проходя по одному месту.

Еще один способ - поставить тоньше электрод. Комбинируя все эти методы можно добиться хорошего сварного шва даже в таких условиях.

Как правильно варить сваркой вы теперь знаете. Осталось отработать навыки. Выбирайте сварочный аппарат, покупайте электроды и сварочную маску и приступайте к практике.

Чтобы закрепить информацию, посмотрите видео-урок по сварке.

Учимся правильно варить электросваркой

В повседневной жизни в собственном доме, на дачном участке или в гараже всегда найдется немало дел, требующих навыков сварщика. Этот навык особенно полезен при строительстве, которое производится собственными руками.

В природе нет более надежного способа соединить две детали из металла, чем сварка. И обучиться этому мастерству вполне возможно самостоятельно и с пользой применять полученный навык.

Сегодня разберемся, как научиться варить электросваркой и самостоятельно освоить азы этой специальности.

Основы сварки

Чтобы понять, как правильно варить электросваркой, предварительно нужно ознакомиться с теорией сварочного процесса.

Соединение металлических деталей в монолит при помощи сварки является на сегодняшний день самым надежным и прочным методом. Это достигается благодаря получению высокой температуры.

Подавляющая часть аппаратов для сварки применяет для расплавления металлов электрическую дугу: это так называемая электродуговая сварка металлов.

В месте воздействия она нагревает металл до температуры его плавления и делает это на ограниченной территории.

Появление электрической дуги происходит благодаря току – постоянному или переменному. Первый характерен для инверторных сварочных агрегатов, второй – для трансформаторов. Рассмотрим их подробнее.

• Трансформатор значительно затрудняет сварочный процесс. Из-за переменного тока сварная дуга постоянно скачет, процесс сварки довольно шумный. Еще один значительный минус подобных аппаратов заключается в сильном воздействии на электрическую сеть, в результате которого возникают скачки напряжения;
• Инвертор проще и тише в работе, питается от 220В. Из-за постоянного тока электродуга легче контролируется и перемещается. Если есть необходимость научиться варить электросваркой, то урок № 1 лучше взять на инверторном аппарате.

Чтобы понять, как правильно варить металл, необходимо четко понимать происходящие процессы:

• Электрическая дуга появляется в момент соприкосновения металлической детали и электрода;
• В месте образования дуги свариваемый металл расплавляется;
• Вместе с металлом подвергается плавке сам электрод, его расплавленные частицы перемещаются в сварную ванну;
• Защитное покрытие, которым покрыт стержень электрода, также горит и образует газовое облако. Оно оберегает ванну от воздействия кислорода. Это обеспечивает поддержание в месте сварки температуры плавления металла;
• Поддержанию температуры способствует и образуемый при сварке шлак. Необходимо контролировать, что шлак ограждает сварную ванну;
• Шов при сварке образуется в момент движения электрода и перемещения ванны;
• Когда металла после сварки остывает, на нем остается шлаковая корка. Ее отбивают при помощи молотка.

Это теория сварочных работ. Понять, как правильно сваривать металл без опыта невозможно, поэтому обратимся к практике.

Готовим инструменты

Перед тем, как варить электросваркой, необходимо подготовить все инструменты и обмундирование для защиты:

• Сварочный аппарат и электроды к нему. Рекомендуем запастись достаточным количеством электродов для практики. Пословица «первый блин комом» в области обучения сварочной профессии работает без исключений;
• Защита: маска для сварки, защитная одежда и перчатки из плотных материалов. Пренебрегать защитой во время сварочных работ нельзя. Это вопрос здоровья и безопасности!
• Подсобные инструменты – молоток и щетка по металлу – для удаления сварного шлака;
• Объект для тренировок – металлические элементы;
• Ведро с водой. В прямом смысле на всякий пожарный случай.

Выбор электродов производится в соответствии с толщиной свариваемого металла, а выставление тока зависит от электрода. 1 мм электрода берет около 30-40 А, важно не превышать данные значения, иначе дуга будет не варить, а резать металл.

Приступим к сварке

Итак, разберемся пошагово, как варить металл электросваркой. Вероятно, для получения приемлемого результата, придется повторить этот алгоритм не один раз. Но научившись, Вы быстро освоитесь в роли сварщика и сможете выполнять довольно сложные операции.

В первую очередь помещаем электрод в специальный держатель. Теперь нужно зажечь дугу. Электрод нужно держать под углом примерно 70° к поверхности, такое положение является оптимальным.

Выставив угол между электродом и металлом, прочертите быструю линию, двигаясь около 10 см в секунду. При правильном положении появятся искры и треск – это верный признак.

Оставив оптимальный угол наклона электрода, нужно им коснуться металла и тут же поднять электрод так, чтобы образовалась дорожка в 3-5 мм. Если все проделано верно, то дуга станет гореть и металл начнет плавиться.

Нередки случаи, когда электрод прилипает к основе. В этом случае надо его слегка раскачать и оторвать, а далее опять разжечь дугу. Частое залипание электрода может говорить о чересчур малой силе тока. Попробуйте повысить ее и сравнить результаты.

Как только зажигание дуги и ее удерживание в стабильном состоянии усвоены, можно приступить к наплавлению валика. Зажатая дуга плавно перемещается по сварному шву. При этом совершаются движения, которые как бы загребают расплавленный металл. Это достигается равномерными колебательными движениями с амплитудой около 2-3 мм. Чем размереннее движение, тем красивее получится заваренный шов. Кстати, равномерность шва свидетельствует о его высоком качестве и прочности.

На первом этапе лучше всего тренироваться на толстом куске металла и пытаться вывести дугой различные дорожки – от простых размеренных движений с небольшой амплитудой до более сложных и узорчатых швов. Эти навыки пригодятся в последующей работе и позволят хорошо прочувствовать, как варить и какой угол наклона электрода лучше выбирать.

После окончания сварки необходимо дождаться пока металл остынет. Сварной шов будет закрыт шлаков. Чтобы он отлетел достаточно постучать по детали молотком или пройтись щеткой по железу.

Некоторые моменты сварочной работы

Конечно, сварка не заключается в выписывании на куске металла замысловатых узоров. Все вышеописанное – это только подготовка и обучение этому довольно непростому ремеслу. Основное назначение сварки заключается в надежном скреплении металлических элементов и к нему необходимо стремиться в своем обучении.

Сварка металлических элементов имеет множество нюансов, знакомство и понимание которых придет с опытом. Но есть некоторые теоретические моменты, знать которые необходимо до практики:

• Соединять две детали сразу сплошным и длинным швом неверно. В большинстве случаев это перекашивает металл, так как шов начинает стягивать элементы;
• Перед выполнением основного шва необходимо прихватить детали друг к другу. Для этого выполняются маленькие точечные швы на стыках двух деталей в шагом 8-25 см в зависимости от размеров скрепляемых элементов.
• Скрепляющие швы лучше исполнять с обеих сторон сварочной поверхности, так минимизируется возможное напряжение металла.
• После выполнения прихватов делается основной шов.

Подведем итоги

Сварочная работа требует особых знаний, навыков и специального оборудования. Обратим внимание, что это довольно сложный и опасный процесс, требующий строго соблюдения техники безопасности.

Навыки сварщика требуют определенного времени и практики. Нет ничего зазорного в тренировке на куске ненужного металла. Это позволяет набить руку и понять суть сварочного процесса.

Прежде чем приступить к сварке деталей, следует отточить владение сварочным аппаратом и умение наваривать швы на заготовках и затем перейти к более сложным элементам.

Сергей Одинцов

С чего начать сварку электродами

Электросварка – это самый распространенный способ получения неразъемного соединения. Доступность и простота оборудования для проведения сварочных работ позволяют даже начинающим электросварщикам выполнять сборку несложных металлоконструкций самостоятельно.

Желающим узнать, как научиться сваривать детали, надо начинать с азов электросварки, происходящей при помощи электродов.

Критерии выбора оборудования и материалов

Перед началом любого обучения необходимо оборудовать сварочный пост домашнего умельца. В первую очередь это касается сварочных аппаратов и электродов, а затем уже переходить к азам.

Для проведения разовых работ можно арендовать сварочный аппарат у специализированных компаний, но если работы предстоит много, лучшим решением будет покупка надежного, с достаточным уровнем мощности агрегата.

Можно выполнить сварку газом, но это более затратный способ. Для различных целей промышленностью выпускаются следующие виды оборудования:

• сварочный аппарат (трансформатор), предназначен для преобразования переменного токов в сварочный ток большой силы. Дешевые аппараты для сварки могут сильно перегреваться даже при небольших нагрузках, да и сварочный ток они выдают неравномерный с большими перепадами;
• выпрямители преобразуют переменный ток сети в постоянный. Это наиболее производительные аппараты, обладающие хорошими характеристиками, но стоят они на порядок дороже;
• современные инверторы способны преобразовывать переменный ток в постоянный, они отличаются высокими производительными характеристиками при небольших габаритах и весе. На сегодняшний день это самый доступный, надежный вид сварочного оборудования, многие сварщики пользуются ими. Это оптимальный вариант для начинающих, на котором можно отрабатывать азы работы с электродами.

Начинающим надо знать, что для электродуговой сварки применяют электроды. Информация об электродах относится к азам обучения. От качества электрода и подходящего по составу сердечника зависит успех сварки.

Изделие достаточно простое по конструкции. Это стальная проволока из различных материалов и сплавов, с нанесенной на нее специальной обмазкой (покрытием).

Покрытие предотвращает попадание в сварочную ванну нежелательных газов. Для бытового использования наиболее подходят электроды с толщиной сердечника 3 мм. Ручная сварка очень тонкого листового металла производится электродами сечением 2 мм.

Организация рабочего места и надежная экипировка сварщика

При сварке электродами происходит сильное инфракрасное излучение. Для защиты глаз и кожи необходимо использовать специальную сварочную маску и защитную одежду из плотного материала .

Сварочную маску лучше покупать со стеклом хамелеоном, с возможностью регулировки степени затемнения стекла. На руки нужно одевать спилковые перчатки или варежки. Защитной одеждой надо пользоваться независимо от того, начинающий ты сварщик или специалист.

Место сварки нужно огораживать защитными экранами, для предохранения поражения глаз окружающих, особенно в домашних условиях. Сварочная обувь не должна быть подбита гвоздями.

В такой обуви сварщик будет постоянно пританцовывать даже при незначительной сырости воздуха. Перед сваркой обязательно убедитесь в надлежащем заземлении рабочего места.

Закончив подготовительные работы можно приступать к обучению сварочному делу и получению азов.

Последовательность действий

Пошаговая инструкция предусматривает выполнение нескольких видов работ. Сначала потребуется оснастить сварочный инвертор. От него отводят 2 кабеля. Один предназначен для подключения провода массы.

На другой, достаточной длины, подключают промышленный или самодельный держатель. Процесс обучения электросварке – дело достаточно сложное и требует большого времени.

Регулировка тока

Руководство по проведению сварочных работ включает сведения о настройках аппарата. Обязательной регулировке подлежит сварочный ток . Сначала не потребуется выставлять максимальное значение этой величины.

Все данные указываются в таблице на упаковке электродов. Выставлять надо меньшее значение и приступать к обучению.

С опытом, когда получится зажигать дугу и делать простейший шов, необходимо выставлять большее значение силы сварочного тока. Это позволит лучше прогреть металл и выполнить более качественный шов.

Сварочная дуга

Уроки сварки для начинающих невозможно представить без обучения зажиганию дуги. Сначала электрод будет постоянно липнуть к металлу. Рекомендуется 2 способа зажигания дуги:

• проведением кончиком электрода по поверхности деталей;
• зажигать дугу можно постукивая электродом. Иногда, при использовании электродов марки МР-5, сварщику приходится стучать часто и долго.

В первом случае не остается значительных следов на деталях, второй способ важен при большом слое обмазки на кончике электрода. Иногда приходится обтачивать концы электродов перед сваркой.

Научиться очень просто. Просто постукиваете, и при зажигании дуги главное не втыкать электрод в расплавленный металл и не относить его на большое расстояние. В первом случае дуга потухнет. Второй вариант приведет к образованию сильных брызг и нарушения валика шва.

Обучаться лучше на толстом металле. Только научившись зажигать дугу и поддерживать ее горение можно переходить к следующему этапу обучения.

Вырабатываем правильный угол наклона

Самое распространенное положение электрода – это промежуток наклона от 30 ° до 60 °. Очень редко возникает необходимость варить, держа сердечник под прямым углом. Выбирая наклон, надо следить за поведением шлака в сварочной ванночке.

Он должен надежно укрывать ее, но без растекания металла. Нельзя уходить сильно вперед ванны. Для начала поставьте держатель под прямым углом, и постепенно делая угол острее, добивайтесь нормального заполнения сварочной ванны шлаком.

Освоив азы, можно постепенно переходить к горизонтальному и вертикальному шву. В зависимости от толщины деталей придется также регулировать угол. Со временем эта операция будет выполняться на автомате.

Движения держателем

Для правильной сварки необходимо удерживать кончик сердечника электрода на расстоянии не менее 2 мм и видеть сварочную ванну.

Проблема для начинающих заключается в необходимости выполнения сразу нескольких действий одновременно. Для лучшего наполнения валика стыка необходимо вести электрод несколькими способами.

Для сварки металла, толщина которого более 6 мм, лучше использовать движение треугольником. А менее этой толщины деталей лучше применять ломанную зигзагообразную линию сварки.

Сначала потребуются только эти способы ведения электрода. Обращайте внимание на постоянный размер колебательных движений. Возможно, сначала потребуется вести электрод просто по прямой линии, для получения навыков.

Не думайте, что у вас все получится с первой попытки. Это долгий процесс, поэтому надо запастить терпением, осваивая азы.

Основные правила стыковки деталей

После того, как освоены азы сварки, необходимо самостоятельно варить металлоконструкции, переходить к выполнению простейших операций по сборке и прихватке узлов в бытовых условиях.

Как правило, домашний мастер не варит толстый металл, поэтому о разделка кромок не потребуется. Для начала можно потренироваться соединять профильную трубу.

Для этого потребуется на концах деталей зарезать острые углы, для большей площади провара.

Детали вставляют в угловую струбцину и фиксируют поджимной планкой. Теперь необходимо предварительно прихватить с нескольких сторон. Для этого зажигают дугу и ставят небольшую точку.

Не требуется выдерживать большой катет, необходимо просто зафиксировать детали. После проверки диагоналей, выполняют прихватки со всех доступных сторон. Теперь снимают конструкцию и обваривают ее надежным и качественным швом.

Если хорошо усвоены уроки по углу наклона, укладке металла в расплавленную сварочную ванну, то операции по сборке металлоконструкций не вызовут затруднений даже для чайников в сварочном деле.

Изучив основы сварки и набравшись теоретических знаний, надо как можно чаще практиковаться, одевать сварочную экипировку, включать сварочный аппарат и долгое время оттачивать свое мастерство. Только практика позволит стать сварщиком высокого класса.

Как правильно варить сваркой: 3 вида швов

Чтобы научится хорошо варить сваркой, следует много практиковаться

Моментов, когда требуется варить сваркой, существует неимоверное количество, причем это может потребоваться дома, на даче, в квартире, в гараже, в любом высотном здании, в частности, в таких сферах деятельности, как строительство или ремонт в домашних условиях, а также в сантехническом обслуживании, прокладывании водоснабжения и водоотведения и не только. Нанимать специалистов, чтобы провести сварочные работы, удовольствие не из дешевых, а потому многие предпочитают самостоятельно отварить необходимые элементы. Как сделать это правильно? Научиться работать электросваркой с нуля не просто, но вполне возможно, и для этого можно посещать уроки для начинающих, приобрести самоучитель для чайников или же, воспользоваться советами, представленными ниже.

Чтобы сваривать полотна или трубы из металла, потребуется ознакомиться с техникой безопасности, изучить процесс работы, тщательно следовать технологии или нанять такого сварщика, как трубач.

Теория – это одно, однако требуется курс практики, чтобы начать самостоятельно сваривать различные конструкции без оплошностей и вероятности возникновения протечек. К примеру, перед проведением сварки, должен быть зафиксирован каждый элемент при помощи стяжки, струбцин и других элементов.

Необходимо знать:

• Какие могут возникать проблемы;
• Как избежать дефектов;
• Какова технология сварки конкретного вида элементов.

Помимо этого, могут потребоваться прихватки или, другими словами, поперечные швы, каждый из которых держит соединение стыков, и желательно устанавливать их на расстоянии в 10 см друг от друга.

Варианты сварочных швов

Существуют различные типы швов, которые могут отличаться между собой по различным факторам, в частности по тому, как проводится соединение металлических изделий. Именно это те самые азы сварки, которым обучают новичков.

Шов может быть:

• Встык;
• Внахлест;
• Тавровый.

Профессия электросварщика очень сложная и требует порой слишком больших вложений по силам и энергии, так как сваривание металлических изделий может проводиться даже под потолком. Классификация шва может быть по тому, где они расположены в пространстве, и выделяют вертикальный, горизонтальные, потолочный типы.

Советы: как научиться варить электросваркой самостоятельно

Сварить самостоятельно металлоконструкцию за 1 день вполне возможно, если знать, сколько требуется электродов, какими именно нужно пользоваться и при условии, что изделие будет не слишком крупное.

А что еще нужно иметь в виду, чтобы научиться варить самостоятельно:

Для сварщика важно не только правильно работать, но и изучить основы, в частности то, какой режим работы требуется для конкретного материала, так как металл может быть из стали, сплавов или из таких полотен, как цвет мет.

Обязательно следует изучить методы, с помощью которых можно сделать конкретный шов.

Нужно правильно подходить к выбору электродов и сварочной проволоки.

Если первоначально не требуется становиться профессионалом высшей категории, то обучиться сварке можно самому, если смотреть видеоуроки, рисунки со швами, а также изучать советы профессионалов. Обучение будет долгим, но возможно продуктивным, особенно, если постепенно стараться производить швы, увеличивая количество опыта работы.

Многие предпочитают пользоваться ресантой, так как техника выдерживает длительные нагрузки, что позволяет быстро довести дело до конца.

При первых пробах работы со сваркой, лучше пользоваться действительно инвертором, а уже потом при большом опыте возможно и любым другим аппаратом. Что касаемо электродов, то желательно выбирать «3».

Пользоваться ими легко, а самое главное, они не перегружают сеть электричества.

В целом, сварочное оборудование делится на виды – трансформаторный, выпрямитель, инвертор. Почему популярность остается за инверторами? Они имеют компактные размеры, малый вес, и с ними очень легко справиться новичку. При первых шагах к изучению сварки, стоит брать более простые виды металла и желательно ровные элементы, чтобы не усложнять задачу.

Перед сваркой нужно подготовить:

• Ведро с водой;
• Молоток для сбивания шлака;
• Щетку из железа;
• Маску, которой проводится защита области лица и шеи;
• Перчатки из специальной ткани, пропитанной составом для исключения возгорания и прогорания полотна;
• Специальную одежду с длинными рукавами.

Не стоит забывать о том, что сварное дело пожароопасное, а потому рядом категорически запрещается находиться горючим или легковоспламеняющимся предметам, чтобы исключить серьезные последствия.

О каких дефектах стоит знать, чтобы сделать правильный сварочный шов

Делать красивые швы, у которых идеальный вид, не так просто, так как даже специалист с большим опытом работы не всегда может осуществить процесс максимально грамотно. Все зависит не только от того, соблюдаются ли правила и грамотно ли выбран угол наклона электрода, но и еще от множества моментов.

Есть критичные, а есть не критичные, то есть те, которые допустимо оставить без дополнительной обработки. Учимся тому, как отличить качественный шов от некачественного и почему возникают дефекты.

Дефекты:

Непровар – это дефект, при котором осуществилось недостаточное заполнение пространства стыка жидким металлом, это влияет на прочность соединения. Причиной может быть слабое напряжение, слишком большая скорость, с которой проводится движение электрода. После того как скорректирован ток и дугу сократили по длине, дефект должен устраниться.

Подрез. Данный дефект свидетельствует о наличии канавки, идущей вдоль шва. Причиной может стать снова слишком длинная дуга, за счет чего шов не просто плохой, а широкий. Это приводит к неполному прогреванию металла, за счет чего края начинают быстро твердеть. Чтобы устранить проблему, стоит уменьшить длину дуги и повысить силу тока.

Прожоги – это сквозные отверстия на стыках. Причиной становится высокий ток, если медленно вести электрод, и слишком большие зазоры между торцами деталей. Дефект можно устранить за счет коррекции режима сварки.

Если на шве образуются поры, хаотично разбросанные по всей длине стыка, то это происходит из-за наличия сквозняка в помещении, за счет чего происходит сдувание газового облака с зоны работы или же, если металл покрыт ржавчиной.

Есть и другие дефекты в виде трещин, или попросту лопается шов, это возникает сразу после того, как металл остынет. Они могут быть продольные и поперечные. В зависимости от того, когда они образовались, они бывают холодными и горячими.

Предосторожности перед тем, как варить сваркой электродами

Независимо от того, где применяется ручная электродуговая кемпинговая сварка своими руками, должна соблюдаться техника безопасности, что отображает каждый учебник по сварочным работам.

Предосторожности:

Категорически запрещено пользоваться дуговой сваркой на морозе и в помещении с повышенной влажностью.

Обязательно должна присутствовать маска и защитный щиток, что позволит уберечь глаза от ожога.

Одежда должна быть со специальной пропиткой, с которой будут скатываться искры и капли раскаленного металла.

Руки нужно покрыть замшевыми перчатками или специальными брезентовыми варежками. В силу того, что сварочные работы проводятся при большой температуре, и вероятность возгорания очень высока, то процесс должен проводиться там, где рядом есть вода или огнетушитель.

Нюансы для начинающих в сварке

По делу сварки есть множество советов и даже свои секреты у каждого мастера, но есть ряд общих указаний, руководствуясь которыми, можно проводить работы и класть швы практически на профессиональном уровне, даже при самостоятельном обучении.

Нюансы:

Обязательно нужно помнить о заземлении, а именно, есть специальный зажим, который нужно плотно наложить на деталь.

Обязательно проверяется изоляция кабеля и то, насколько тщательно он заправлен в деталь.

Как только подключена массы, выбирается сила тока, это зависит от вида электродов и от материала.

Прежде чем зажигать дугу, нужно установить электрод относительно материала под углом в 60ᵒ.

Принцип действия сварки и схема проведения работы не слишком сложные. А именно, если начать медленно водить электродом по металлу, начнут образовываться искры, что свидетельствует об образовании сварочной дуги. Чтобы она возникла, электрод нужно держать так, чтобы пространство между ним и полотном составляло 5 мм.

То, с какой скоростью нужно накладывать шов, зависит от того, какой он должен быть: тонкий или толстый. При залипании электрода, достаточно просто отвести или наклонить его в сторону. Прием простой, но эффективный. Стоит заметить, что есть такой термин, как сварочная ванна, и у нее могут быть различные размеры. Например, ширина в 8-15 мм, длина в 10-30 мм, глубина в 6 мм.

Формат зависит от:

• Места расположения – в помещении или в пространстве;
• Сварочного режима;
• Конфигурации каждой соединяемой детали;
• Размера и формы кромки;
• Скорости перемещения дуги.

Приемы из сварки можно использовать, чтобы сделать котел для отопления или же для соединения водопроводных труб. Мест применения сварочного оборудования просто множество, так как с его помощью ставят заборы, изготавливают детские площадки, собирают металлоконструкции высотных зданий, монтируют системы водоотведения, устанавливают перила и не только.

Имея не только навыки работы со сварочным оборудованием, но и соответствующее образование, можно обустраивать свой дом или участок всеми необходимыми сооружениями, а также устроиться на престижную работу. Естественно, в почете те сварщики, которые имеют полное представление о своей работе, режимах сварки, особенностях и нюансах этого дела.

Как правильно варить электросваркой (видео-уроки)

Очень просто отличить новичка от профессионала, так как он будет не слишком торопливым и придется переваривать швы далеко не один раз. Если требуются качественные сварочные работы, но не хватает опыта или знаний, то лучше доверить процесс профессионалам, способным осуществить все на высшем уровне и при этом предоставить гарантию качества.

Сварка инвертором для начинающих в домашних условиях

Очень часто в быту возникает необходимость применить сварное соединение, особенно в частном секторе.

Если работы много, то можно воспользоваться услугами сварщика, но если это пара маленьких работ, то лучше прибегнуть к помощи инверторного сварочного аппарата. Почему инвертор? На самом деле, это один из наиболее простых, доступных и удобных типов сварки.

Сварка инвертором, для начинающих вникать в тему сварных соединений, поможет разобрать основы, потратив немного денег, не набив при этом много шишек.

Чтобы было проще, давайте рассмотрим преимущества этого вида сварки:

• доступность (это почти бытовой прибор, каждый магазин сварочного оборудования предоставляет широкий выбор инверторов);
• дешевизна (некоторые сварки стоят дешевле, чем вы заплатите за услуги сварщика);
• небольшой вес, мобильность (весят аппараты 3 – 10 кг и могут легко переносится с места на место);
• универсальность (таким аппаратом можно сваривать, практически, любой металл);
• экономичность (КПД инвертора около 90%, а значит, счета за электричество не будут огромными);
• низкие требования к напряжению (электродом 3 мм можно проводить сварочные работы на малых токах при 180 – 170 В в сети)
• легкость в обучении (после прочтения данного материала, у вас уже будет достаточный багаж знаний, чтобы самому приступать к сварным работам).

Предварительная подготовка

Прежде, чем разбираться как варить инверторной сваркой, нужно произвести предварительную подготовку.

Она состоит из ряда требований техники безопасности, а это одежда, правильно скомпонованное рабочее место, индивидуальные средства защиты и так далее.

С другой стороны это использование подходящих электродов, а также настройка сварочного инвертора. Без этих знаний получить ровный, качественный шов довольно трудно, но еще сложней обеспечить себе безопасность.

Средства защиты

Начнем мы с того, как научиться варить безопасно или как защитить себя во время сваривания металла инвертором. Нам понадобятся:

• Перчатки из толстой ткани (не резиновые).
• Сварочная маска. Для каждого сварочного тока должна быть собственная маска, иначе вы будете ловить «зайчиков» или просто не сможете контролировать сварное соединение. Также можно купить маску «Хамелеон» - это специальная маска для сварщика, которая самостоятельно подстраивается под интенсивность дуги. Для хамелеона есть одно замечание – при низких температурах скорость реакции снижается.
• Одежда, которая не возгорается от искр. Требования к штанам, верху и обуви универсальные - они должны выдерживать попадание окалин и не загораться при этом.

Подготовка рабочего места

Следующий шаг – создание удобной рабочей площадки, чтобы научиться варить сварочным инвертором. Опытные сварщики предпочитают использовать специальный сварной столик, для новичков подойдет любой металлический стол, чтобы удобно расположить и при необходимости зафиксировать свариваемые детали.

Конечно, должно быть организовано достаточное освещение. Так, как вовремя работы с инвертором могут возникать искры и большие окалины, то стол и пространство вокруг него должно быть очищено от горючих и легко воспламеняемых жидкостей и материалов.

Сам сварщик должен стоять на поверхности, защищающей от возможного поражения током, например деревянном настиле.

Как выбрать электрод

Чтобы подобрать электрод при сварке инвертором, мы должны знать: тип металла и его толщину. Более опытные сварщики учитывают еще и положение для сваривания, глубину провара и другие нюансы, но нам будет достаточно всего двух пунктов.

Для каждого типа металла существует тип электрода, выпускаются они, под конкретную марку металла. Нержавеющий сплав, чугун или обычная сталь не могут вариться одной маркой. Толщина электрода подбирается исходя из толщины металла и нужной глубины провара.

Схема подключения инвертора, полярность

Общая схема выглядит примерно так - розетка сварочный инвертор, кабель массы и кабель с электродом. Здесь нас больше интересует подключение провода сварочного инвертора.

От устройства идут два кабеля первый – масса, имеет на конце прищепку или клипсу, второй кабель – выполнен в виде ручки с зажимом для электрода.

Кабель массы мы цепляем непосредственно на свариваемую деталь или на сварочный столик, контактирующий с изделием. В провод с зажимом вставляем и притягиваем электрод.

Существует два варианта подключения массы и рукоятки: прямой (масса +, рукоять -) и обратный (масса - рукоять +). При прямой полярности количество тепла, воздействующее на металл снижается, провар получается более глубоким. Прямое подключение сварочного инвертора позволяет варить толстый металл.

Обратная полярность при сварке инвертором концентрирует тепло на изделии и позволяет класть более широкий шов, но с меньшим проваром. При таком подключении варят тонкий металл, который легко прожечь.

Подключение сварочного инвертора к сети

Подготовка металла

Свариваемые детали нужно тщательно подготовить. Для этого кромки зачищаются специальной щеткой, снимая слой окиси. После грубой очистки дополнительно поводят обезжиривание специальными средствами.

Правильно расположите свариваемые детали. В зависимости от их положения, различают не только типы соединений, но и схему движения электрода, напряжение, прямой или обратный наклон. Различают следующие соединения:

• стыковые;
• угловые;
• тавровые;
• торцовые;
• нахлесточные.

На этом предварительная подготовка закончена. Остался не решенным вопрос о силе тока. Для начала стоит выбирать этот параметр, согласно указанным производителем электродов значениям. Их можно найти на коробке.

Не стоит выставлять значение выше, максимального, иначе металл будет прожигать, но также таким способом можно резать металл.

Если выставить слишком низкую силу тока, то дуга зажигаться не будет и электрод начнет залипать.

Сваркой можно не только соединять, но и разрезать детали. Научившись пользоваться инвертором для сваривания можно разобраться с тем - «Как резать металл?» Достаточно увеличить силу тока и можно отрезать арматуру или уголки. Также стоит отметить, что ни о каком ровном срезе речи не идет.

Выбор силы тока при сварке электродом

Как работать сварочным инвертором

Сварка инвертором происходит тогда, когда образовавшаяся между металлом и электродом дуга начинает плавить стержень электрода, а также часть металла. В образовавшейся ванне металлы смешиваются и формируют шов. Защитить от окисления и разбрызгивания расплавленного металла в ванне, помогает слой специального покрытия, нанесенного на электрод.

Розжиг дуги

История о том, как правильно варить инвертером начинается – розжигом дуги. Для этого применяется один из двух способов:

Чиркая (как спичкой) электродом, к месту начала сварки мы провоцируем запуск дуги. Если точно, то мы касаемся электродом металла, затем ведем его касаясь поверхности и плавно поднимаем электрод на установленное расстояние. При этом, если розжига не произошло, на металле могут оставаться части расплавленного электрода. Поэтому чиркать нужно непосредственно в месте соединения или вблизи него.

Практически так же разжигается электрод постукиванием. Отличие состоит в том, что мы не ведем его по поверхности металла, а просто касаемся краем сварочного кабеля, места начала сварного шва и отводим электрод.

Как передвигать электродом во время сварки

Все процессы, описанные ранее, не представляли никакой сложности для новичка, но теперь переходим к более сложным задачам.

Первая сложность, с которой сталкивается начинающий сварщик – схема передвижения электрода, для формирования ровного шва.

Если вы зажгли дугу, а затем просто ровно ведете электрод вдоль места соединения, то вероятность получить хороший провар и ровный шов – минимальная. Исключение составляют тонкие металлы, для которых применяется такой способ сваривания.

Три столпа, удерживающих красивый шов это:

угол наклона электрода;

схема продольных и поперечных передвижений;

скорость движения электрода.

Как научиться сваривать металл ровно

Начнем по порядку, с угла наклона. Оптимальным, для сварки вперед и назад, считается угол от 30 до 40 градусов. Для труднодоступных мест, можно использовать работу под прямым (90 градусов) углом.

Угол наклона электрода при сварке

Как мы уже говорили, шов кладется не линейным движением, а комбинированными продольными и поперечными. Существуют специальные узоры, с помощью которых можно тренироваться двигать электродом.

Начать можно с простых завитушек в обе стороны, затем практиковать более замысловатые и угловатые схемы. Каждый сварщик самостоятельно подбирает для себя удобную схему.

Вы можете тренировать руку в домашних условиях и без сварки, рисуя схемы на бумаге.

Способы выполнения сварочных швов

Скорость отчасти тренируется при рисовании схем. Каждая линия, должна быть четко выведена, поэтому все движения происходят плавно и умеренно. Со временем, смотря на состояние ванночки, вы сможете регулировать свою скорость.

Контроль дугового промежутка

Последний, но не по важности пункт – расстояние от электрода, до металла или дуговой промежуток. Малый промежуток, до 2-х мм приводит к тому, что образуется короткая дуга.

Она не может достаточно прогреть место соединения, поэтому провар получается неглубокий и часть расплавленного электрода сильно выступает над поверхностью. Большой промежуток, больше 3-х миллиметров приводит к тому, что дуга получается сильно большой.

Большая дуга нестабильна, постоянно меняет направление плавления. Также при таком большом расстоянии плавильная ванна не полностью покрывается защитным слоем, а значит увеличивается разбрызгивание.

Чтобы хорошо варить инвертором нужен правильно подобранный промежуток. Оптимальный дуговой промежуток для начинающего сварщика 2-3 мм. При таком расстоянии дуга достаточно прогревает металл, чтобы получить глубокий и широкий провар, плюс полноценно работает защитный слой.

В зависимости от модели инвертора и наличия в нем различных функций, облегчающих сварку выдерживать расстояние между электродом и металлом порой не требуется. Достаточно будет вести электрод по поверхности металла.

Полезным дополнением к описанному выше будет просмотр следующего видео:

• Не пренебрегайте средствами защиты, особенно защитой глаз. Даже мимолетный взгляд на сварку может вызвать ожоги сетчатки, а более продолжительное действие неминуемо вызовет ухудшение или даже потерю зрения.
• При первых попытках сварить различные соединения у вас будет получаться много ошибок.

  Перед тем, как приступать к чистовым работам, советуем несколько дней потренироваться в различных видах соединений.

• Начать работать со сваркой, может даже ребенок, но ровное и надежное сварное соединение – результат тренировок и тщательного подхода к делу.
• Не забывайте оббивать шлак, после сваривания иначе вы стимулируете коррозионные процессы.
• Не знаете, почему прилипает электрод? Обратите внимание на настройки силы тока, а также на сухость электродов.
• Электроды для инвертора нужно ранить в сухом помещении. Сырые электроды можно просушить в духовом шкафу.
• Перед включением/выключением проверяйте положение провода иначе можно вызвать короткое замыкание.
• Инструкция по эксплуатации сварочного инвертора содержит сведения о рабочем цикле. Это оптимальная длительность непрерывной работы механизма, после которой работающий аппарат начнет перегреваться.

  Рабочий цикл нужно чередовать с перерывами.

Надеемся, что данный материал полностью ответил на интересующие вас вопросы и вы без труда сможете подключить сварочный инвертор, для вас стала доступна техника сварки инвертором.

Используя это руководство, постепенно вы начнете улучшать свои навыки, сможете без проблем сваривать металл инвертором. После небольшой практики можно самостоятельно заменить забор, сварить арку под виноград и ряд других сварных работ. Удачи

Сварка по праву считается одной из самых распространённых технологий соединения металла. Без сварочных работ не обходится ни одно строительство, а сварочный аппарат является незаменимой вещью в арсенале любого домашнего мастера. Сварить ворота, забор, арматурный каркас, приварить петли, собрать основу для теплицы, вольера для собаки, поставить калитку – сварке везде найдётся применение.

Также сварочные работы являются одним из главных технологических элементов . Но с чего начать сварку, а главное – на какие нюансы необходимо обратить внимание? В этом материале мы ответим на следующие вопросы:

• Как выбрать сварочный аппарат.
• На каком токе варить.
• Какая потребуется оснастка.
• Как получить качественные сварные швы.
• Как варить разные металлы.

Сварочные работы - необходимый теоретический минимум

Учиться сварке нужно по самой распространённой технологии – ручной дуговой сварке (коротко ММА – от английского сокращения «Manual Metal Arc»). Причём варить надо, используя инверторный сварочный аппарат. Почему именно инвертор? Инверторы выдают постоянный ток с высокой степенью стабилизации. Они имеют небольшой вес, портативны (можно переносить, перебросив ремень через плечо). Позволяют осуществить все настройки «под себя» даже начинающему сварщику. Инверторы, в отличие от обычного сварочного трансформатора, хорошо выдерживают перепады напряжения, а в процессе работы не «просаживают» слабые электрические сети.

Существуют и более продвинутые технологии сварки. Например, TIG (сокращение от Tungsten Insert Gas). Это – ручная дуговая сварка неплавящимся электродом в среде инертного защитного газа (аргона).

И MIG-MAG (Metal Inert/Active Gas). Это – ручная дуговая сварка с автоматической подачей плавящегося металлического электрода (присадочной проволоки) в защитной среде инертного/активного газа.

Данные типы сварки, в силу высокой цены на используемое оборудование и оснастку и требований к квалификации сварщика, больше подходят для профессиональных работ в ремонтных мастерских или на предприятиях. Например, для кузовного ремонта автомобиля, реставрационных работ, сварки тонких металлических деталей, соединения цветных металлов с повышенными требованиями к качеству шва.

Для выполнения большинства работ «на даче» оптимально подходит ручная дуговая сварка с использованием инверторного сварочного аппарата.

Но, несмотря на кажущуюся простоту (купил инвертор и вари), есть множество нюансов, которые необходимо учесть для получения качественного и прочного шва. Начать следует с выбора сварочного аппарата. Как это сделать?

На дачном участке чаще всего приходится заниматься сваркой так называемых «чёрных» металлов. Отсюда: сначала определяемся с видом и толщиной металла, который предполагается варить. От этого зависит тип и диаметр сварочного электрода. Диаметр сварочного электрода определяет величину сварочного тока. И уже затем, в зависимости от этой величины, выбираем сварочный инвертор.

Зависимость диаметра электрода от толщины металла представлена в следующей таблице.

Чем толще металл, тем больше берётся диаметр электрода, и тем больше должен быть ток у сварочного аппарата. У каждого электрода (в зависимости от его диаметра) есть нижний предел силы тока. Если уменьшить ток ниже этого предела, то качественного сварочного шва уже не получить. Для наглядности, настройка силы сварочного тока сведена в эту таблицу.

В среднем, в зависимости от предполагаемых работ, на каждый 1 мм диаметра электрода требуется ток в 25-30 ампер.

Перед началом сварочных работ также следует прикинуть допустимую нагрузку на вашу электрическую сеть.

При токе около 110А потребляемая мощность инвертора составит от 3 до 4 кВт. В обычной электрической сети стоят предохранительные автоматы на 16А, в 3.5 кВт. Соответственно, при превышении данных величин, автомат отключит электричество. Вывод: либо не превышать допустимую мощность, либо, если есть необходимость варить на больших токах, например, электродом в 5 мм т.н. «пятёркой», ставить более мощный автомат и увеличивать сечение проводки.

Для большинства работ при строительстве подходит сварочный аппарат с максимальным сварочным током на 140 ампер (аппарат лучше брать с небольшим запасом по току, на 160-165А, а не впритык). Мощности такого инвертора за глаза хватит, чтобы вести сварку одним из самых ходовых электродов диаметром в 3 мм – т.н. «тройкой».

Следующий фактор, оказывающий влияние не только на выбор инвертора, но и на удобство работы с ним – это ПВ (Продолжительность включения). Почему важно обратить внимание на данный показатель? ПВ определяется как отношение времени работы сварочного аппарата под нагрузкой (чистое время сварки) к общему периоду времени цикла сварки (время сварки + время паузы).

За общее время цикла сварки обычно принимается:

• По евростандарту – 5 минут при 40 °C.
• В России – 10 минут при 20 °C.

Оптимальное значение ПВ составляет 60%. Т.е. работаем 6 минут (при 10 минутном цикле) - 4 минуты отдыхаем. Если ПВ меньше 60%, например, составляет всего 15%, то это означает, что через 1.5 минуты работы потребуется сделать отдых на 8-9 минут. Это приведёт к простою в работе. Попытка увеличить непрерывное время работы приводит к срабатыванию тепловой защиты аппарата.

Если ПВ сварочного аппарата составляет 60% на максимальном токе, то этого более чем достаточно для работы даже в условиях повышенной температуры. На практике сварка не ведётся непрерывно в течение этих 6 минут (электрод столько не горит), а с перерывами, необходимыми для замены электрода, очистки рабочего шва от шлака, визуального контроля свариваемых деталей.

Практика сварочных работ

Качественная сварка начинается с подготовки рабочего места и необходимых приспособлений. Лучше всего для этого обзавестись сварочным столом. На нём размещаются металлические заготовки и крепёжные приспособления: струбцины, уголки и т.д., с помощью которых фиксируются свариваемые детали.

Iven Пользователь FORUMHOUSE

По личному опыту могу сказать, что в сварке иногда очень нужна плоскость, т. е. ровная поверхность, на которой можно что-то сварить. Привязываться нужно к этой плоскости. Свой первый сварочный стол я сделал из металлического листа 1250х2500х3 мм, высотой 75 см. В качестве ножек использовал профильную трубу 20х40х2 мм.

В качестве столешницы можно использовать любой кусок металла. Например, берём лист 1000х2000х4 – это будет столешница. Из другого листа меньшего размера - 1000х2000х2 мм - делаем среднюю полку.

При самодельном конструировании и изготовлении сварочного стола открывается большой простор для творчества. Качество сварки во многом определятся удобством работы за столом. Соответственно, многие мастера делают сварочный стол «под себя».

Идём дальше. Первый помощник любого сварщика – это всевозможные струбцины, крепёжная оснастка и уголки. Без них невозможно закрепить свариваемые детали на столе, соблюсти необходимые допуски и геометрию изделия. Пользователи FORUMHOUSE предпочитают струбцинам заводского изготовления самодельные, сделанные для каждого конкретного случая сварки. Это оправдано при больших объёмах работы.

Сергейб3 Пользователь FORUMHOUSE

Сварочные работы подразумевают сварку швеллера, уголка, трубы и т.д. В каждом конкретном случае струбцина уникальна.

Хорошо продуманная и сделанная струбцина превращается в третью, по-настоящему универсальную «руку» сварщика.

Одна из главных сложностей любого начинающего сварщика – соблюдение прямых углов у свариваемых деталей. Нередки случаи, когда тщательно размеченные и нарезанные заготовки (например, прямоугольный ) после сварки «ведёт», и он превращается в параллелограмм. Как этого избежать?

Металл при остывании сжимается. С какой стороны больше швов, и где они толще, туда и поведёт металл. Поэтому сначала необходимо временно прихватить свариваемые изделия, а не варить начисто каждую сторону. Для фиксации углов под 90 градусов вместо уголков можно использовать металлические «косынки» или укосины из профильной трубы. Причём укосины привариваются не встык, а внахлёст.

Ещё одно правило: если уголки и струбцины помогают выдерживать прямой угол, то плоскостность изделия может обеспечить только сборка на ровной поверхности. Перед началом сварки необходимо проверить диагонали, если они ушли, вносятся соответствующие корректировки. Для контроля прямых углов можно использовать угольники.

Также при сварке пространственных, не несущих повышенной нагрузки конструкций – вольера для собаки, каркаса под теплицу и т.д. – не стоит увлекаться тотальной проваркой всех мест, т.к 1 кв.мм сварочного шва выдерживает нагрузку примерно в 40 кг. Чем меньше в подобных конструкциях швов (в разумных пределах), тем меньше вероятность, что после остывания металла их поведёт.

Nikola1 Пользователь FORUMHOUSE

Я варил петли у ворот. Сначала прихватил 2 половинки створок, проверил лёгкость открытия – открываются легко. Затем обварил петли сплошным швом, проверяю лёгкость открытия – открываются туго. Что я сделал не так?

Это может произойти из-за того, что не совпала ось верхней и нижней петель, металл повело, петлю при сварке перегрели, потерялась её геометрия.

svar4ik Пользователь FORUMHOUSE

Если после прихватки ворота открывались без проблем, а после проварки нет – значит, петли тянет из-за возникновения остаточных сварочных напряжений.

Боремся с этим так:

• сперва петли привариваем к воротам, когда они лежат на сборочном столе;
• правильно располагаем и прихватываем все детали;
• закладываем соответствующие зазоры (около 2 мм) между петлёй и столбом;
• петель должно быть 2 на каждую сторону (а не 3 или 4), так проще соблюсти соосность;
• для компенсации сварочных деформаций провариваем петли к коробке и полотну ворот крест-накрест.

Сварка чугуна

Сварка чугуна считается непростой задачей. Чаще всего электродуговую сварку чугуна осуществляют «горячим» методом. Для этого свариваемые заготовки предварительно нагревают до 600-650°С. В дачных условиях, для сваривания не особо ответственных конструкций, можно использовать т.н. «холодный» метод сварки – без предварительного нагрева деталей и используя специальные электроды.

Klez Пользователь FORUMHOUSE

Чугун можно варить электродами для нержавейки. Сколько я ими варил, ничего не треснуло, не отлетело. «Уоньками» на «прямой» полярности тоже варится, а вот если рутилом, то сварка трещит по шву.

Более подробно о видах электродов рассказывается в статье .

Mictlayotl Пользователь FORUMHOUSE

Я свариваю чугун так: зачищаю место сварки, разделываю кромки и свариваю деталь либо ЦЧ4, либо УОНИИями. От смены полярности разницы не увидел. Сварку веду на минимальном токе, периодически остужая свариваемые детали на воздухе.

При сварке чугуна «на холодную» нельзя допускать перегрева свариваемых деталей. Поэтому сварку ведут короткими участками, длиной по 30-40 мм, не проваривая всю деталь за один раз, с тщательной проковкой полученных швов молотком. Проковка металла снимает остаточное напряжение в металле, что предотвращает появление трещин в сварном шве.

Также важно подготовить деталь перед сваркой – сделать разделку трещины.

makar4ic Пользователь FORUMHOUSE

Я как-то уронил на пол чугунный казан. Появилась трещина в 5 см, казан выбросить жалко, я решил заварить его.

Форумчанин поступил так:

• нашёл конец трещины;
• засверлил конец трещины сверлом на 4 мм и разделал трещину (снял фаски под углом) болгаркой, диском толщиной 3 мм;
• сварка велась электродом ЦЧ диаметром 3 мм;
• получившийся шов форумчанин зачистил болгаркой с зачистным диском.

Основная проблема сварки чугуна в том, что есть чугун ковкий, серый, высокопрочный. Кроме этого, в месте шва повышается хрупкость металла. Поэтому каждый случай требует индивидуального подхода.

Если нет специальных электродов, то можно сделать самодельный, навивая поверх электрода, предназначенного для сварки стали (УОНИ 13/45, АНО-4), по спирали медную проволоку диаметром 1.2-2 мм.

Сварка оцинкованного металла

Timakval Пользователь FORUMHOUSE

Я решил сварить из оцинкованных труб лестницу. Столкнулся с проблемой – не получается проварить детали с первого раза. Цинк перед сваркой снимал зачистным кругом. Какие ещё есть секреты?

Dashnik: Пользователь FORUMHOUSE

Оцинкованные трубы - это такой же чёрный металл, только покрытый цинком. Место сварки зачищать надо до блеска, полностью сняв слой цинка. Место, куда цепляется «крокодил», также нужно зачистить и надёжно зафиксировать на трубе.

Важно запомнить, что в процессе сварки цинк интенсивно испаряется. Выделяющиеся пары цинка опасны для здоровья. Поэтому сварку оцинкованных изделий необходимо вести либо в помещении, оборудованном принудительной вентиляцией, либо на открытом воздухе.

Если цинк нельзя удалить, то нужно вдумчиво подойти к выбору электродов. Для сварки низкоуглеродистых сталей лучше использовать электроды с рутиловым покрытием. Например:

• АНО-4
• ОЗС-4

Для сварки низколегированных сталей – электроды с покрытием основного типа:

• УОНИ-13/45
• УОНИ-13/55
• ДСК-50

Варят, совершая электродом возвратно-поступательное движение. Это способствует предварительному выгоранию цинка. Если слой цинка на заготовке составляет более 40 мкм, то для получения качественного шва слой цинка необходимо полностью удалить.

Удлинитель для сварочного инвертора

Часто необходимо вести сварочные работы на большом удалении от электрической сети (например, при сварке забора). Необходим удлинитель метров на 30-50, а то и больше. Какое сечение провода выбрать для нормальной работы сварочного инвертора? Опираясь на практический опыт форумчан, можно сделать вывод: для удлинителя берём медный гибкий (многопроволочный) двухжильный провод. Сечение жилы провода - 2.5 мм2. Если предполагается заземление, то берём трёхжильный провод того же сечения. Нагрузку подключаем на отдельный автомат защиты на 16 или 20А.

И в завершение статьи - памятка для начинающего сварщика от FORUMHOUSE:

• Начинать учиться варить лучше всего, выполняя шов по горизонтальной поверхности, в нижнем положении. Это позволит быстро набить руку и научиться контролировать сварочный процесс.
• Перед началом сварочных работ металл необходимо очистить от загрязнений, ржавчины, краски, иначе не добиться качественного шва.
• Электроды держим сухими. Состав сердечника должен быть схож с составом свариваемого металла.
• Наклон электрода при сварке выдерживаем примерно в 45 градусов, расстояние от электрода до металла - 2-3 мм.
• Вести электрод можно углом вперёд и углом назад. Если электрод вести углом назад, то проплавление будет глубже. Если углом вперёд, то проплавление будет меньше, а шов шире.

Стыковое сварочное соединение. Если толщина металла у стыкуемых заготовок больше 5 мм, то перед сваркой у заготовок необходимо снять фаски. У свариваемых встык деталей выдерживаем зазор в 1-2 мм. Сначала прихватываем заготовки, используя зажимные приспособления, и только потом провариваем их по всей длине.

Угловое/тавровое сварочное соединение. Сварочный шов имеет вид треугольника. Для получения качественного шва его толщина должна быть равна толщине свариваемого металла. Если за один проход невозможно проварить необходимую толщину шва (металл толстый), делаем несколько проходов.

Сварка вертикального шва. При данном типе соединения выставляется меньший ток (подбирается индивидуально), чем, например, при сварке по горизонтали. Иначе металл сильно нагреется и потечёт, а качественный шов не получится. Вести электрод лучше снизу вверх, т.к. в данном случае расплавленный металл удерживается уже застывшим снизу металлом.

Сварка на прямой и обратной полярности.

Прямая полярность: к "+" инвертора подключается масса. Держак подключается к "-".

Обратная полярность: масса подключается к "-". Держак - к "+".

. можно, пройдя по этой ссылке.

По каким критериям выбрать сварочный аппарат, рассказывается в этом видео. Обо всех преимуществах работы со сварочным инвертором можно узнать из этого видеосюжета.

Профессия сварщика давно и надежно вошла во многие отрасли промышленности и домашнего хозяйства. Потребность в ней есть практически везде. Доступность современного сварочного оборудования позволяет как научиться варить электросваркой самостоятельно, так и овладеть профессией на более серьезном уровне.

Необходимые сварщику элементы

Чтобы в совершенстве овладеть техникой работы со сварочным оборудованием, потребуется понимание не только физических процессов при работе с металлом, но и набор знаний о сварочных аппаратах, а также различных неисправностях, особенностях технологий, и других “подводных камнях”. Нужно уметь разбираться в тонкостях профессии сварщика на каждом этапе – начиная от подготовительного, и вплоть до завершающего. В профессионально-технических училищах на обучение этой профессии уходит от двух до трех лет.

Что нужно понимать, перед тем как научиться варить электросваркой?

• быть в состоянии правильно выбирать режим для работы с различными материалами (сталь, сплавы, цветные металлы);
• знать различные приемы создания сварочного шва;
• уметь грамотно выбирать электроды и сварочную проволоку;

Как научиться электросварке самостоятельно?

Если не ставится задача стать профессионалом высшего класса, то достаточно будет освоить ключевые приемы и разобраться с основными понятиями, и уже можно экспериментировать со сварочными работами в подсобном хозяйстве.

Итак, с чего начать?

В первую очередь, понадобится сварочный аппарат и электроды. Начинать лучше с электродов диаметром 3 мм – они подходят для большинства задач и не очень сильно нагружают электрическую сеть. Аппараты по принципу работы подразделяются на три категории: трансформаторный, выпрямитель, и инвертор. Инверторы – наиболее компактные, легкие и удобные в работе для новичков.

Выбирать сварочный аппарат нужно основываясь на целях работы

Затем нужно выбрать несколько металлических фрагментов, на которых можно потренироваться. Потребуется ведро с водой, молоток для сбивания шлака, а также металлическая щетка для зачистки поверхности. Из спецодежды и защитной экипировки понадобится:

• маска для защиты лица и шеи со специальным светофильтром (например, маска-хамелеон);
• перчатки из плотной ткани;
• спецодежда из прочной ткани, с длинными рукавами.

Не забываем о мерах предосторожности: рядом не должны находиться горючие или легко воспламеняемые материалы, а электрическая сеть должна быть способной выдерживать нагрузки, возникающие при работе сварочного аппарата.

Первые шаги в деле обучения как правильно варить электросваркой

Следует позаботиться о заземлении – соответствующий зажим должен быть прочно прикреплен к детали. Затем нужно проверить кабель – насколько хорошо он изолирован и качественно заправлен в держатель.

После подключения “массы” можно подбирать значение силы тока – в зависимости от электрода и материалов, с которыми предполагается работать.

Перед тем как зажечь дугу, электрод устанавливается по отношению к заготовке под углом около 60 градусов.

Держатель для электродов При медленном движении появятся искры – это значит, что должна появиться сварочная дуга. Для ее создания нужно поставить электрод так, чтобы зазор между ним и поверхностью был не более пяти миллиметров. Этого же правила следует придерживаться и при дальнейшей работе.

Постепенно электрод будет выгорать. Не стоит спешить передвигать его. Скорость движения электрода зависит от многих факторов – более подробно они будут раскрываться в процессе практики.

Что делать, если произошло залипание электрода? Достаточно слегка качнуть им в сторону.

Для создания стабильной сварочной дуги желательно выдерживать расстояние от 3 до 5 миллиметров между концом электрода и поверхностью детали. В случае дуги длиной в 2-3 мм, которая отказывается зажигаться, можно увеличить силу тока.

Особенности сварочной дуги и полярности при создании шва

При попытке наплавить валик нужно стремиться смещать расплавленный металл к центру сварочной дуги.

Электрод плавно перемещается по горизонтали, сопровождая колебательными движениями. Благодаря этому получается красивый и качественный шов. Чтобы научиться варить электросваркой, как

Масса – для электродуговой сварки

профессионал, нужно знать, чем отличается сварка прямой полярностью от обратной.

Электрическая дуга образуется при подаче переменного или постоянного тока от источника питания. Если положительный полюс питания (анод) подключается к детали, то это означает, что дуговая сварка имеет прямую полярность.

А если к детали подключается отрицательный полюс питания (катод), получается дуговая сварка с обратной полярностью. Электрическая дуга приводит к тому, что металлический стержень электрода расплавляется, и смешивается с расплавленным материалом изделия, образуя так называемую сварочную ванну. При этом образуется шлак, который выходит на поверхность.

Как правильно варить с помощью электросварки при различной величине сварочной ванны?

В зависимости от положения ванны в пространстве, а также с учетом различных сварочных режимов, конструкции соединяемых деталей, размеров и формы кромок, а также скорости, с которой перемещается дуга на поверхности, величина сварочной ванны может различаться. Как правило, ее размеры могут колебаться в диапазоне:

• от 8 до 15 мм – ширина;
• от 10 до 30 мм – длина;
• до 6 мм – глубина.

Как рассчитывается длина дуги? Это расстояние от одного активного пятна, расположенного на ее поверхности, до другого (которое находится на расплавленной поверхности электрода). Когда покрытие электрода плавится, около дуги и над сварочной ванной появляется газовая атмосфера, которая вытесняет воздух из зоны сварки, предотвращая его влияние на расплавленный металл. Также сюда попадают пары легирующих элементов как основного, так и электродного металла.

Кроме того, от окисляющего воздействия воздуха защищает шлак, потому что он покрывает поверхность сварочной ванны. А еще благодаря ему металл очищается от вредных примесей. Шлак образуется по мере удаления дуги и кристаллизации металла в сварочной ванне при формировании шва.

О технических приемах формирования шва

Перед тем, как самостоятельно научиться варить электросваркой, следует освоить различные сварочные техники соединения металлических деталей. Грамотное поддержание и перемещение электрической дуги – залог качественного шва. Если дуга чересчур длинная, то металл окисляется и насыщаться азотом, разбрызгиваться каплями, и формировать пористую структуру.

Шов внахлест

Сварочная дуга перемещается поступательно, вдоль оси электрода. Таким образом поддерживается нужная длина дуги, на которую влияет скорость плавления электрода. Длина электрода уменьшается постепенно, так же, как между ним и сварочной ванной увеличивается расстояние. Чтобы это предотвратить, электрод полагается двигать вдоль оси, соблюдая синхронность его укорачивания и движение в направлении сварочной ванны.

Потолочный шов

Диаметр электрода зависит от толщина свариваемого сеталла

Еще одна разновидность валика именуется ниточной. Такой валик формируется в процессе перемещения электрода по оси свариваемого шва. Что касается толщины валика, то она зависит от диаметра электрода и скорости, с которой он перемещается.

Про ширину валика можно сказать, что она обычно на 2-3 мм превышает диаметр электрода. Таким образом получается достаточно узкий сварочный шов. Его прочность недостаточно высока для создания крепкой конструкции. Как это исправить? Достаточно при движении электрода вдоль оси сварочного шва совершать дополнительное перемещение его – поперек оси.

Тавровый шов (с односторонней разделкой)

Поперечное смещение электрода в процессе работы дает возможность получить достаточную ширину шва. Это делается возвратно-поступательными колебаниями электрода, ширина которых определяется для каждого конкретного случая индивидуально. Здесь нужно принимать в расчет положение шва, его размер, форму разделки, особенности материалов, а также список требований, выдвигаемых к конструкции. Принято считать нормальной ширину шва от 1.5 до 5.0 диаметров электрода.

Сварочный шов с опиранием электрода

Формируется при достаточно сложных, тройных движениях электрода. Существует в нескольких вариациях. Траектория движения при классической дуговой сварке должна быть такой, чтобы проплавлялись кромки деталей, которые требуется соединить, и при этом должно образовываться достаточно количество расплавленного металла, чтобы сформировать шов заданной формы.

Обрывание и соединение швов

Как научиться правильно варить разорванные швы электросваркой? Если электрод выгорел практически до конца, то приходится останавливаться для его замены. Перед возобновлением работы удаляется шлак, и можно продолжить процесс.

Дуга зажигается на расстоянии 12 мм от кратера (это углубление, появившееся на конце шва). Электрод возвращается к кратеру, чтобы получился сплав нового и старого электродов, а затем продолжается его движение по выбранной изначально траектории.

Преимущества и недостатки, характерные для ручной сварки

Преимущества:

Недостатки:

• достаточно вредные условия работы;
• качество швов напрямую зависит от квалификации сварщика;
• КПД и производительность достаточно низкие (по сравнению с другими разновидностями сварки).

Видео: Как научиться варить электросваркой

На даче или в гараже, а также в квартире в ряде случаев может потребоваться соединить несколько металлических предметов. Привлечение профессионалов обходится дорого, да и не всегда удобно. Сегодня допустимо приобрести инструмент, и проводить процедуры самостоятельно. Для этого потребуется освоить несколько навыков и конечно помнить о технике безопасности. Сварка – это серьезный процесс, требующий от человека максимальной концентрации, набора навыков и готовности учиться.

Современные инверторные аппараты экономичны и просты в использовании. Базовая нагрузка идет на электросеть. Раньше пользователи сталкивались с тем, что вырубались пробки из-за большого потребления энергии устройством. Сегодня модели оснащены конденсаторами для накопления энергии. Благодаря этому допустима продолжительная работа без ущерба для питания.

Принцип работы основан на расплавлении стержня устройства и изделия. После продолжительного воздействия на предмет электродом. Уточняя, как научиться варить сварочным инвертором с нуля, отметим, что в первую очередь надо разобраться, что потребуется и как обеспечить технику безопасности.

Оборудование

В первую очередь потребуется хороший сварочный аппарат, он стоит недорого. Весить инструмент должен не более десяти килограмм. К другим материалам, которые потребуются, относятся:

• электроды;
• сварочная проволока.

При подборе оборудования стоит руководствоваться двумя принципами: качество и безопасность. Чем больше инструмент, тем серьезнее опыт требуется. А также отметим, что для массивных агрегатов необходим газовый баллон.

При приобретении важно учитывать следующее:

1. Чем больше сварочный ток, тем дороже инструмент, но и более функционален.
2. Ста шестидесяти ампер достаточно, чтобы работать с металлом толщиной до пяти миллиметров.
3. Бытовые сети не адаптированы для приборов мощностью свыше двухсот пятидесяти ампер.

При использовании проволоки допустима работа с разными металлами и толщиной. Изучим, как научиться варить электросваркой в домашних условиях.

Тому, кто проводит работы, также нужен защитный костюм и хорошая маска. Идеальным вариантом будет маска для сварки хамелеон.

Чем более серьезные работы планируется проводить, тем лучше защита необходима. Для кратковременной сварки достаточно специальных очков.

Одежда должна быть скроена из негорючих материалов. Как правило, используются костюмы из брезента или замши. Уточняя, как правильно научиться варить электросваркой для начинающих, отметим, что к подбору одежды стоит подойти основательно, от этого зависит здоровье человека и окружающих.

Техника безопасности

В связи с возникновением мощного излучения света и тепла, правила безопасности распространяются, как на самого рабочего, так и на людей, находящихся в непосредственной близости.

Рассмотрим ключевые нормы безопасности:

1. Расстояние между баллоном с газом и генератором должно быть не менее пяти метров.
2. Во избежание повреждения шлангов, их подвешивают.
3. Сварочное пространство должно быть ограждено, чтобы находящие в помещении люди и животные не получили ожогов.

Также отметим, что недопустима обработка труб, находящихся под давлением. В первую очередь их надо опустошить, и уже потом приступать к работам. Рассматривая, как научиться сварке самостоятельно, определим, что соблюдение техники безопасности не менее важно, чем обучение самому процессу.

Ручную дуговую сварку подразделяют на следующие классификации:

• по виду электрода – плавящиеся и неплавящиеся электроды;
• по форме дуги – свободная и сжатая;
• по принципу воздействия на металл – прямое и косвенное.

Изучая, как научиться сварочным работам самостоятельно стоит заранее определить технику и вид дуговой сварки. Постепенно допустимо освоить все разновидности.

В процессе обучения стоит отдать предпочтение распространенным электродам МР -3. Они просты в использовании и при разжигании. Самые распространенные и выгодные по цене электроды – с диаметром в три миллиметра.

Что такое прямая и обратная полярность?

Металл расплавляется под влиянием дуги. Она создается между изделием и инструментом под действием электрического тока. Допустимо выполнять сварку несколькими способами, они отличаются друг от друга методом подключения.

При прямой полярности стержень подключают к минусу, а само изделие к плюсу. Зона расплавления глубокая и узкая. При обратной полярности все наоборот и методика подключения, и итог. Место расплавления неглубокое, но широкое.

Большему нагреву подвержен элемент, который подключен к плюсу, это важно учитывать при выборе методики. Допустимо применение нескольких способов при работе с одним изделием.

Существует специальная таблица, где указаны рекомендации по выбору того или иного метода. Все зависит от толщины металла.

Сварное соединение представляет собой место, которое сложно разъединить, и оно было образовано сваркой. К основным типам сварных соединений относятся:

1. Стыковое – два элемента примыкают друг к другу торцевыми сторонами.
2. Нахлесточное – части частично накрывают друг друга.
3. Угловое – элементы примыкают под углом в девяносто градусов.
4. Тавровое – одна из частей под углом приваривается к основе другого.

Сварной шов образуется в результате того, что металл кристаллизуется и происходит деформация.

Розжиг дуги осуществляется один из двух методов:

1. Электрод упирают торцом в деталь. При его сдвиге на несколько миллиметров происходит розжиг касанием. Новичку с холодным электродом это сделать не просто. Все движения должны быть плавными, но оперативными в противном случае, электрод либо прилипнет к изделию, либо порвется дуга.
2. Принцип чиркания похож по методике на зажигание спички. Уже горячий электрод подносят к изделию, и создается дуга. Такой вариант проще для начинающих сварщиков.

После розжига и создания дуги начинает плавиться металл. В процессе будет появляться шлак и пузырьки газа. За ними надо внимательно следить, через маску, чтобы они не попали в шов изделия.

Влияние скорости подачи электрода

Скорость подачи электрода оказывает влияние на беспрерывное поступление расплавленного металла в зону, где происходит сварка. Если их недостаточно, то возникает прорез.

Если скорость очень высока, то шов формируется поверхностно и становится не прочным. Если скорость напротив низкая, то допустимо прожечь поверхность изделия и деформировать тонкий металл.

Как влияет сила тока?

Сила тока непосредственно устанавливается на инверторе и зависит от толщины металла. Рассмотрим примеры рекомендованных показателей:

Сила тока увеличивает глубину и увеличивает скорость. Если оптимально подобрать силу тока и скорость подачи, то шов получится крепким, красивым.

Принцип действий при осуществлении резания металла следующий:

1. На инструменте необходимо выбрать режим тока. Он должен соответствовать толщине обрабатываемого металла.
2. Электрод приставляем к месту пореза и после небольшого ожидания, что он нагрелся, начинаем процедуру.
3. При разрезе пластины рекомендуется поставить ее вертикально. Это требуется для того, чтобы побочный эффект виде расплавленного железа стекал вниз и не вредил работе.

Для резки стоит выбрать электрод отличный от того, который применяется при сварке. Что касается техники безопасности, то нормы аналогичны.

Как самому научиться сварочным работам на инверторе?

В первую очередь перед работой с инвертором необходимо обеспечить безопасность:

1. Одеть защитные перчатки из грубой ткани, недопустимо использование резиновых вариантов.
2. На глаза одеваются очки или маска. Преимущество маски хамелеон в том, что она сама адаптируется на яркость тока и защищает зрение.
3. Куртка и фартук из брезента.
4. Обувь также должна быть из кожи и на высокой подошве.

Помимо обеспечения безопасности и приобретения сварочного аппарата важно выполнить следующие подготовительные шаги:

• оборудовать пространство – убрать со стола все, что может помешать, и куда попадут капли;
• гарантировать качественное освещение;
• чтобы защититься от тока стоять надо на толстом деревянном настиле.

После подготовительных этапов можно приступать к работе. Для этого выбирается уровень тока в зависимости от толщины изделия.

Сам металл также стоит подготовить заранее. Во-первых, он очищается от ржавчины. Во-вторых, обрабатывается раствором.

Результатом сварки станет полученный шов. Электродуговой метод позволяет получить качественный результат, без дефектов и необходимости исправления работы. При возникновении каких-либо ошибок, стоит исправить изделие, так как со временем может стать только хуже.

Инверторная сварка – обзор аппарата

Рассмотрим сам аппарат детальнее и рейтинг наиболее эффективных приборов. К доступным по цене аппаратам относятся:

1. Интерскол ИСА-160/7,1 допустима работа с нестабильным напряжением. Удобен в использовании и мобилен. Цена стартует от семи с половиной тысяч. Потребуется приобретение нескольких дополнительных элементов.
2. Ресанта САИ-220 – компактный и в меру легкий прибор, эффективен даже при низком напряжении. НЕ всегда надежен вентилятор охлаждения. Цена от восьми тысяч рублей.
3. Сварог EASY ARC 160 (Z213) удобен в использовании даже начинающим мастерам. Легкий и быстрый, а при покупке входит большой набор необходимых компонентов.
4. Зубр ЗАС-190 обладает рядовыми характеристиками, присущими для простого недорого инвертора. Слабый вентилятор и низкокачественные провода – признак китайского производства в массовом масштабе. Стоит от восьми тысяч.

Наряду с недорогими моделями существуют и более мощные и качественные устройства. Например, FUBAG IN 163 стоит больше двенадцати тысяч. Его часто используют профессиональные сварщики, выполняющие работы на дому или загородом. Одно из ключевых преимуществ – продвинутая система защиты от перенапряжения. Это не только продлевает жизнь прибору, но и помогает в создании красивых сварочных швов.

Рассматривая, как научиться варить сваркой Ресанта самому, отметим, что, во-первых, следует внимательно изучить инструкцию, во-вторых, проконсультироваться с опытными мастерами.

Контроль величины дуги (дугового промежутка)

Контроль величины дуги осуществляется посредством переносного амперметра. Сама сварка ведется на самой короткой дуге, насколько это допустимо. Перед тем, как загасить дугу сварщику требуется заполнить кратер. Для этого производятся несколько недлинных замыканий электрода. После чего производится вывод места обрыва. Учиться отслеживать величину дуги надо с самого первого раза, даже если работа выполняется под надзором опытного мастера.

Формирование сварного шва происходит за короткий промежуток времени, поэтому относится к процессу надо внимательно и оперативно действовать. На итог будет оказывать влияние в частности скорость заполнения металлом.

Шов формируется посредством двух медных водоохлаждаемых ползунов. Они перемещаются со скоростью, равной скорости сварки.

Наиболее равномерные швы получаются при механизированной сварке, а также при использовании легких по весу ручных инверторов. Длина дуги также существенно влияет на качество сформированного сварочного шва.

Таким образом, рассматривая, как самому научиться варить электросваркой, важна не только техника процесса, но получаемый результат. В данном деле им является сварочный шов. Учиться формированию шва стоит с самого простого, постепенно переходя к сложным методикам. Не стоит сразу использовать тонкий металл, так как он требует особого отношения и подхода.

Шов допустимо вести трем способами:

• под прямым углом – ванна будет симметричная, но не самая удобная, как правило, используют в местах с трудным доступом;
• под углом вперед – глубокая ванна в начале шва, дуга, таким образом, выталкивает металл, не давая ему заливаться обратно;
• под углом назад – легко контролировать процесс в связи с хорошей видимостью шва, часто применяется для которых швов – перехватов.

Дефекты швов могут быть связаны со множеством факторов, но чаще всего с неровностью в ширине и глубине сварочной ванны.

Дефекты в зоне сварки

Дефектами принято считать любые отклонения от стандартов и заданных параметров. К наиболее распространенным причинам образования дефектов относятся:

1. Неправильный выбор режима – силы тока для конкретной толщины металла.
2. Ошибки сварщика, связанные с небольшим опытом и человеческим фактором.
3. Неисправность сварочного оборудования.

Все дефекты условно допустимо разделить на несколько групп:

• трещины – пробелы, проявляющиеся под действием холода или при больших нагрузках;
• полости или поры – пустые пространства, заполненные газом внутри шва;
• твердые элементы – кусочки нерасплавленного металла, выделяющиеся на изделии;
• несплавления – эпизодическое отсутствие сварного шва;
• нарушение формы шва и прочие отклонения от нормативов.

В зависимости от механизма образования также выделяют холодные и горячие дефекты. Чтобы сварить изделие правильно важно точно понимать технологию процесса и изучить все тонкости и детали вопроса. В противном случае появления дефектов не избежать.

Особенности сваривания тонких листов металла

Сварка тонких листов сложна даже для мастеров с опытом. Рассмотрим основные сложности, с которыми сталкивается сварщик, начиная работу:

1. Недопустим сильный нагрев изделий, так как очень быстро образуются дыры. Вести электрод надо ровно и оперативно, без отклонений и задержек.
2. Необходимо делать короткую дугу, но она даже при незначительном отрыве быстро гаснет.
3. Если слишком перенагреть изделие, то можно изменить форму самих листов.

При сплавлении тонких листов особенно важно тщательно обработать изделия, очистить их от ржавчины, налета и краски. Научать сварке можно за один день, но скорее всего результат получится грубым и неаккуратным. Приступать к работе с тонкими деталями стоит при наличии определенного опыта. Обучение процессу связано, как с теорией, так и с практикой. Пользоваться полученными знаниями впоследствии можно всю жизнь.

Резюмируя принципы работы с тонким металлом, отметим следующие аспекты:

• использовать максимально толстые электроды и обратную полярность – для избегания прожога;
• максимально сконцентрироваться на старте – при начале формирования сварочной ванны;
• шов стоит вести короткими отрезками, это не только сделает стык более крепким, но и не деформирует пласты металла.

Важно своевременно тщательно зачищать металл и использовать только качественные электроды. Большое количество шлака ухудшит и внешний вид изделия, и его качество.

Резюмируя, описанные выше правила и рекомендации, рассмотрим несколько советов начинающим сварщикам от мастеров и экспертов:

1. Нельзя торопиться, если есть желание достичь качественного и красивого результата. Целесообразно заранее подготовить болгарку, на случай, если что-то пойдет не так и придется переделывать.
2. Сложив рядом две металлические пластины надо внимательно изучить место стыка в маске. Так как она искажается изображение, стоит адаптироваться к оттенкам и изменениям форм. Только после того, как все элементы стали ясно видны в маске можно брать устройство.
3. При невозможности зажечь дугу стоит сначала проверить, все ли делается правильно и только после этого проверять напряжение в сети. Оно должно быть от двухсот двадцати вольт. Длинные провода также могут стать причиной неудачных попыток.
4. Электроды стоит хранить в теплом месте, например, на батарее или на печи. При работе рекомендуется брать с собой несколько, всю пачку постоянно носить не нужно.
5. Отбивку шлаковой корочки необходимо делать исключительно в защитных очках и брезентовой одежде.
6. Рекомендуется регулярно проверять исправность оборудования и обязательно делать это перед работой. Также стоит уделить внимание розетке, в которую планируется вставление прибора.
7. При завершении шва надо ненадолго задержать электрод в конечной точке. Резкий обрыв приведет к глубокому кратеру, который ослабит шов и испортит внешний вид. Рекомендуется даже аккуратно провести электродом по всему шву в обратном направлении и только после этого отрывать дугу.

Несмотря на то, что мастера на все руки собирают инверторы самостоятельно, работа с такими приборами очень небезопасна. Следует отдавать предпочтение промышленным устройствам, создаваемым на заводах.

Готовить аппарат в домашних условиях можно, но тогда надо подходить к этому делу профессионально. Сварка предполагает, что человек знаком с основными законами физики на практике, имеет опыт работы с электричеством и действует не в одиночку. После критически важно для безопасности создателя инструмента в процессе производства и тестирования агрегата.

Научиться варить инвертором при желании может каждый человек. В связи с тем, что деятельность требует силы, а также внимательности и тщательной подготовки, лучше это направление осваивать мужчинам. Приобретение оборудования целесообразно, когда планируется проведение нескольких работ, ради одного раза легче пригласить специалиста. Уточняя, можно ли научиться варить электросваркой за 1 день, ответим положительно, но навыков хватит только для простых задач. Сложные виды работ осваиваются мастерами годами.

Вконтакте
