Что такое наружная стена. Конструкции наружных стен гражданских и промышленных зданий. Стены из прямоугольных саманных блоков

24.05.2019

Цветы

Перевязка кирпичей

а.
б.
Цепная (двухрядная):
а - разрез,
б - фасад а.
б.

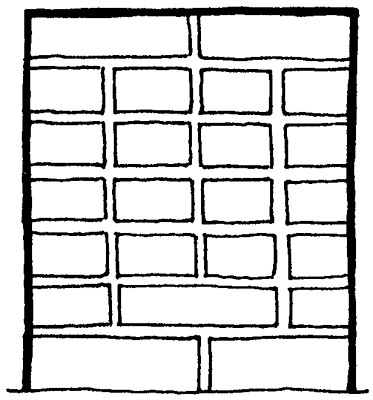

Ложковая (многорядная):
а - разрез,
б - фасад Схемы кладок

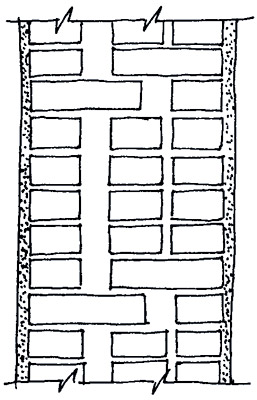

С воздушными прослойками С внутренним утеплением Кирпичные стены колодезной кладки

Из тычковых кирпичей, расположенных в шахматном порядке Из тычковых кирпичей, расположенных в одной плоскости С горизонтальными диафрагмами из цементно-песчаного раствора

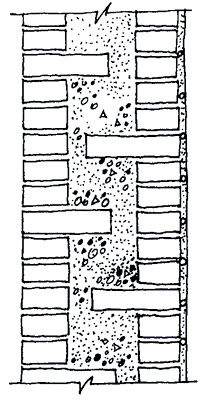

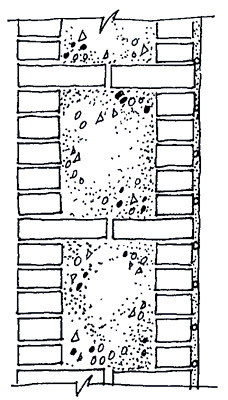

Аксонометрия колодезной кладки Кирпичная стена с заполнением из легкого бетона

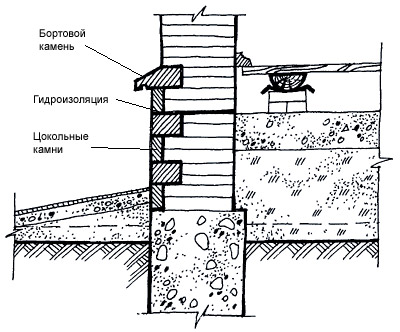

Вертикальный разрез Примеры конструкций цоколей

Из бетонных камней в подрезку
Облицованный каменными блоками
Кирпичный с отливом

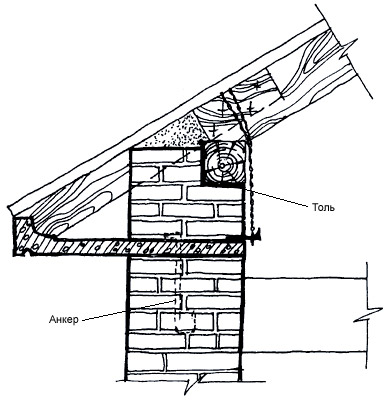

Облицованный кирпичом Конструкции карнизов

Подшивной На выносной кобылке Кирпичный Со сборной железобетонной плитой Вертикальное сечение наружной стены с применением древесины

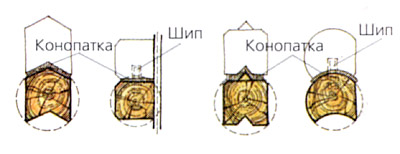

Типы брусчатых и рубленных стен Соединения и врезки стен

Рубка бревенчатых стен "в лапу"

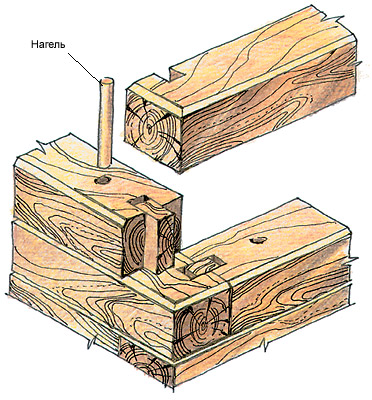

Угловое соединение брусчатых стен "в обло" Угловое соединение брусчатых стен на шпонке
Сопряжение внутренней и наружной стены

Итак, дорогой читатель, очертания вашего дома уже зримо обозначились фундаментом, устроенном под все несущие вертикальные конструкции (стены, колонны, перегородки). Возникают новые заботы и хлопоты. В первую очередь - о стенах дома. Какими по материалу, конструктивному решению, размерам они предполагаются, вы уже знаете из проекта. Но многое представляется нечетким. Итак, поговорим о стенах. Выбор материалов и конструкций стен зависит от климатических условий места, от назначения и температурно-влажностного режима ограждаемых помещений, этажности здания, наличия местных строительных материалов и их технико-экономических показателей, с учетом дальности перевозки, от внешнего вида и архитектурного решения фасадов дома.

На Руси с давних пор для строительства гражданских зданий, церквей, монастырей и других сооружений широко пользовались деревянными, каменными, а позднее и кирпичными конструкциями. Создавались прекрасные хоромы, шатровые и многоглавые церкви, красивые и своеобразные. Достаточно упомянуть выполненный из кирпича великолепный храм Василия Блаженного (правильное название - "Покровский собор, что на рву", 1555-1560 гг.). Не менее прекрасным и удивительным достижением является сооружение из дерева 22-главой церкви (1714 г.) Спаса Преображения на погосте Кижи.

Конечно, в старину, когда еще не было теплотехнических расчетов, толщина стен нередко была чрезмерно большой. Для современного малоэтажного коттеджного строительства кроме традиционных каменных, кирпичных и деревянных стеновых решений применяются более эффективные материалы и конструктивные решения: легкобетонные, керамические, облегченные, слоистые кирпичные кладки, деревянные каркасные, щитовые и другие с применением легких утеплителей. Эти конструкции позволяют значительно уменьшить вес стен, улучшить их экономические показатели, ускорить строительство.

Познакомимся с основными требованиями к стенам. Выбранная конструкция стен должна обладать такой же долговечностью, как и дом в целом, и выполнять две основные функции: ограждающую от неблагоприятного воздействия внешней среды (дождь, снег, ветер, солнце, перегрев) и несущую - выдерживать передаваемую на них нагрузку (вес) от вышележащих конструкций, оборудования, мебели.

В зависимости от расположения в здании стены бывают двух типов: наружные и внутренние. Последние также выполняют функции перегородок.

Наружные стены должны иметь достаточные (по соответствующим нормам) теплозащитные качества: расчетное сопротивление теплопередаче (морозостойкость зимой, защита от перегрева солнцем летом), паропроницанию и воздухопроницанию, то есть должны обеспечивать в помещениях необходимый температурно-влажностной режим в любое время года. В зависимости от требуемой степени огнестойкости дома, стены должны иметь группу возгораемости и предел огнестойкости не ниже установленных противопожарными нормами. Как наружные, так и внутренние стены должны обладать достаточными (по соответствующим нормам) звукоизолирующими свойствами.

Эти и некоторые другие требования, на которые надо обратить внимание при выборе проекта и согласовании конструкций разных элементов дома, подчас противоречивы. Необходимо подобрать материалы и конструкции, удовлетворяющие по возможности всем техническим требованиям и наиболее экономичным решениям. По конструктивному решению стены можно подразделить на сплошные, состоящие из однородного материала и сплошные, состоящие из различных материалов. Первые выполняют одновременно и ограждающую, и несущую функции, а вторые - либо несущую, либо ограждающую функцию.

Рассмотрим сначала конструкции каменных стен, наиболее часто применяемые в коттеджном строительстве - из кирпича, бетона, керамики, а также из песчаника, известняка, ракушечника. В каменных малоэтажных зданиях собственный вес стен вместе с фундаментами составляет 50-70% общего веса здания, а стоимость стен - до 30% (с несложными архитектурными деталями) стоимости всего здания. Отсюда видно, как важно умело выбрать тип стен, особенно наружных.

Кирпичные стены

Их выкладывают из искусственных камней - номинальным размером 250 120 65 мм, без учета допусков 3-5 мм. Кирпичи укладывают длинной стороной (25 мм) вдоль фасада (вдоль стены) и называют ложками, или короткой - поперек стены - и называют тычками. Промежутки между кирпичами, заполненные раствором, называют швами. Нормальная толщина горизонтального шва (между рядами) - 2 мм, вертикального (между кирпичами) - 10 мм. Нередко строители применяют значительно более толстые швы, что крайне нежелательно, ибо это уменьшает теплозащитные качества и прочность стены и нарушает модульность размеров.

В коттеджном строительстве применяют полнотелый кирпич обыкновенный или глиняный красный, обожженный объемным весом 1700-1900 кг/м 3 и менее дорогой силикатный или белый (объемный вес - 1800-2000 кг/м 3). Для удобства работы вес одного (полнотелого) кирпича от 3,2 до 4 кг. Толщина однородных (сплошных) кирпичных стен всегда кратна половине кирпича и возводится в 1/2; 1; 1 1/2; 2; 2 1/2 кирпича и т. д. С учетом толщины вертикальных швов 10 мм, кирпичные стены имеют толщину 120, 250, 380, 510, 640 мм и более. Это зависит прежде всего от зимних расчетных температур наружного воздуха.

Размещение кирпичей в кладке стен производится с определенным чередованием ложковых и тычковых рядов, чтобы получить перевязку вертикальных швов.

Наибольшее распространение получила двухрядная (цепная и русская) и многорядная (ложковая) системы кладки. В двухрядной ложковые ряды чередуются с тычковыми, образуя на фасаде как бы две повторяющиеся цепи рядов.

В многорядной системе три - пять ложковых рядов чередуются с одним тычковым. Наружная и внутренняя части стен кладутся из целого кирпича квалифицированным каменщиком, а середина забутка (забутовка) заполняется битым кирпичом и заливается жидким раствором. Такой способ кладки проще цепной, поэтому производительность труда выше, а больший объем забутки снижает стоимость. Перед укладкой кирпич обязательно надо смачивать, например окуная его в ведро с водой. Ведь в противном случае, особенно в жаркие дни, вода из раствора будет всасываться в кирпичи, плохо связывая их между собой, создавая условия для разрушения стены.

Некоторые виды кирпича, керамические и легкобетонные камни, мелкие бетонные блоки (сплошные или с вертикальными пустотами) имеют несколько большие размеры, чем обыкновенный кирпич. Например, их высота может быть 88, 140, 188 мм, чтобы увязать отдельные совпадающие горизонтальные ряды и швы при кладке вместе с облицовкой из обыкновенного красного кирпича.

При кладке стены из камней с щелевидными пустотами необходимо выкладывать камни так, чтобы щели располагались параллельно стене, то есть перпендикулярно тепловому потоку. Кладка стен из природного камня, которым придают правильную, более крупную, чем кирпич, форму (распиловкой или отеской), ведется по цепной системе, преимущественно для неотапливаемых зданий в районах, где этот камень является местным строительным материалом.

Кирпичи полнотелые прочны, но по своим теплозащитным качествам значительно уступают эффективным многодырчатым и трепальным, более пористым (объемный вес - 1100-1300 кг/м 3). Применяются марки кирпича 50-150; марки растворов (вяжущее вещество) от 10 (известковые) до 25 (цементные) для разных видов кладок и конструктивных элементов. Кладка ведется на тяжелых объемный вес больше 1500 кг/м 3), так называемых холодных (цементно-известковых, песчаных) или легких (шлаковых), теплых растворах. Сплошная кирпичная кладка стен из полнотелого кирпича толщиной более 380 мм считается нецелесообразной, ибо такие размеры кирпича, его большой объемный вес (масса) делают сплошную кладку неэкономичной. Толщина наружной стены коттеджей, которая назначена по теплотехническим расчетам, по условиям прочности является излишней. Она используется подчас только на 15-20% своей несущей способности. Поэтому в коттеджных домах применяют более легкий, эффективный кирпич, неоднородные (слоистые или облегченные) системы кладки стен,а также керамические и легкобетонные камни.

Кладка из силикатных кирпичей, имеющих более гладкую поверхность, чем глиняные, обычно ведется без наружной штукатурки и с расшивкой швов. Такое же решение можно рекомендовать для кладки из красного кирпича с применением специального лицевого глиняного кирпича.

Сочетание кладки из глиняного красного и силикатного белого кирпича может дать интересное художественное решение фасадов. Однако применять силикатный кирпич в местах, подвергающихся усиленному увлажнению, например карниз, цоколь, не следует. В помещениях с мокрыми процессами (санузлы, бассейны) кладка стен и перегородок должна быть сплошной из полнотелого глиняного кирпича пластического прессования.

Распространенной и экономичной конструкцией наружных стен является так называемая колодцевая кладка, при которой стену выкладывают из двух самостоятельных стенок толщиной в полкирпича (наружная, верста и внутренняя), соединенных между собой вертикальными кирпичными мостиками через 0,6-1,2 м, образующими замкнутые колодцы. Колодцы при кладке заполняют утеплителем: шлаком, керамзитом, легким бетоном с уплотнением. Чтобы утеплитель со временем не проседал, версты соединяют горизонтальными перемычками через 3-4 ряда: тычковыми рядами, растворными диафрагмами по высоте через 0,5 м, анкерами из полосовой (1,5 20 мм) или круглой (диаметр 6-8 мм) стали, покрытой антикоррозийными составами (цементное молоко, битум).

Более индустриальными и ускоряющими работу являются системы кладки, в которых настенный утеплитель заменен менее микроскопичными термовкладчиками из шлакобетона, пенобетона, пеносиликата. Ширина термовкладышей на 40-50 мм меньше расстояния между верстами, чтобы образовать зазоры, которые заполняются раствором.

Довольно экономичными являются кладки из полнотелого кирпича, состоящие из двух стенок с замкнутыми воздушными прослойками шириной 40-70 мм. При этом расход кирпича сокращается на 10-15%; наружная стенка состоит из ложковых рядов в половину кирпича, а внутренняя в зависимости от требуемой теплозащиты в 250 или 380 мм. Стенки соединяют указанными выше способами, снаружи штукатурят, чтобы уменьшить инфильтрацию воздуха. При заполнении воздушных полостей минеральным войлоком тепловая эффективность стены увеличивается на 30-40%.

Для повышения теплоизоляционных качеств стен возможно и применение теплоизоляционных плит (гипсокартонных, пенобетонных, древесно-стружечных), устанавливаемых по деревянным (обязательно антисептированным) брускам, растворным маякам и другим способом с внутренней стороны. Для теплоизоляции и воздухонепроницаемости рекомендуется внутреннюю сторону плит, обращенную к кладке, оклеить алюминиевой фольгой, крафт-бумагой и т. п. Аналогичным способом производится и обшивка стен изнутри досками. Плиткой утеплитель может крепиться к стене непосредственно на растворе. Наружные поверхности стен, утепленных с внутренней стороны, также нужно оштукатуривать.

Важное замечание, уважаемый читатель. Внутренние несущие стены и несущие перегородки (на которые опираются балки или плиты перекрытия) следует выкладывать из полнотелого глиняного или силикатного кирпича, при минимальной вполне достаточной (!) толщине стен 250 мм (иногда и 120 мм). Сечение столбов должно быть не менее 380 380 мм. При больших нагрузках (уточнить по месту) несущие столбы и простенки следует армировать сеткой из проволоки диаметром 3-6 мм через 3-5 рядов кладки по высоте. Перегородки выкладывают толщиной 120 мм и 65 мм (кирпич "на ребро"). При длине таких перегородок более 1,5 м их также следует армировать через 3-5 рядов.

Несущие перегородки можно устраивать (кроме помещений с мокрыми процессами) из легкобетонных, гипсобетонных и других плит толщиной обычно 80 мм, из досок и других подходящих по местным условиям материалов, применяя соответствующую отделку.

Для облицовки фасадов, которую ведут одновременно с кладкой стен, лучше всего использовать лицевой керамический кирпич, который несколько дороже обычного, но по внешнему виду, фактуре, расцветке и допустимым отклонениям в размерах, является наиболее качественным. При этом отпадает надобность в покраске в течение трех-четырех лет.

Кладку наружных стен следует начинать с углов здания. С наружной версты. Для лучшего соблюдения прямолинейности стен и ровности, горизонтальности рядов кладки необходимо использовать отвес, натянутый шнур-причалку и вертикальную рейку-порядовку с разметкой на ней каждого ряда кирпича и шва по высоте.

Элементы стен

Цоколь - нижняя часть стены от уровня земли до уровня пола, высотой не менее 500 мм, ограждающая подпольное пространство дома. Цоколь подвергается увлажнению атмосферной и грунтовой влагой, снегом, механическим воздействиям, поэтому при его устройстве следует применять прочные, водо- и морозостойкие материалы (камень, бетон, красный кирпич-железняк).

Наружные поверхности цоколя могут иметь различную фактуру и отделку; гладкую и рельефную, в том числе из толстого слоя цементной штукатурки с разрезкой на русты, имитирующие кладку из камней, облицованную естественным камнем, твердых пород, керамическими плитками на цементном растворе, состав - одна часть цемента к трем частям песка. На уровне около 150 мм выше примыкающей отмостки следует устраивать по всему периметру цоколя слой противокапиллярной горизонтальной гидроизоляции, состоящий из двух слоев толя, рубероида или из цементной стяжки.

Цоколи слоистых стен следует выполнять из сплошной кирпичной кладки или других прочных, морозо- и влагостойких материалов.

Забирка - облегченный цоколь. Тонкая стенка между столбами фундамента, под нижней частого стен веранды, утепляющая под полное пространство, предохраняющая от влаги, снега и т. д. Выполняется из тех же материалов, что и основная стена, например в один или полкирпича; заглубляется в грунт на 300-500 мм. На глинистых, пучинистых грунтах под забиркой устраивают песчаную подушку толщиной 150-300 мм.

Карниз заканчивает верх стены и называется венчающим. Он предназначен для защиты стены от косого дождя, чрезмерного нагрева солнцем, а также для отвода воды, стекающей с крыши. Кроме того карниз обычно украшает здания, придавая композиции законченный вид. Поэтому его форма, высота, вылет и цвет в значительной мере определяются общим архитектурным решением фасада.

Карнизы каменных стен простой формы могут быть выложены постепенным напуском каждого ряда на величину не более 1/3 длины кирпича (на 80 мм). Общий вынос не должен превышать половины толщины стены. При большом выносе карниза сложной конфигурации, с кронштейнами следует применять специальные сборные железобетонные плиты, балки, консольно заделанные в стену и закрепленные анкерами. Нередко применяются карнизы на выпусках стропильных ног или кобылок; они бывают открытыми и подшивными.

Несомненно, улучшить эстетический вид коттеджей могут введенные в плоскостное решение фасадов различные архитектурные детали, пояски, промежуточные и венчающие карнизы. Выложенные из кирпича или других, например бетонных элементов, но несложные по рисунку.

Дымовые и вентиляционные каналы для малоэтажных зданий устраивают, как правило, во внутренних стенах толщиной 380 мм, выложенных из красного гладкого сплошного кирпича. Сечение этих вертикальных каналов для печей принимается 140 270 мм, а вентиляционных - из кухонь, уборных, ванных - 140 140 мм.

Проветривание жилых комнат - через форточки. Каждая печь (или камин) должна иметь свой обособленный дымовой канал. Внутренние поверхности каналов для лучшей тяги должны быть чистыми и гладкими, затертыми (важно не забыть об этом) глиняным (не цементным) раствором. Выравнивание и затирку стенок проводят чистой мокрой тряпкой при кладке каналов через пять-шесть рядов кирпича.

Дымовые каналы от разных печей на чердаке объединяют в дымовые трубы, которые выводят выше уровня крыши. Если к стене в месте расположения дымовых каналов примыкает сгораемая конструкция, например деревянные балки перекрытия, то в этом месте на высоту (толщину) перекрытия стенки дымоходов (120 мм) утолщают по противопожарным правилам до 380 мм.

Вентиляционные каналы (из каждого помещения свой канал) также объединяют в вентиляционные трубы, которые выводят над крышей.

Другие конструктивные элементы стен, например перемычки - горизонтальные, арочные, лучковые над дверными и оконными проемами, мы рассмотрим позднее, совместно с перекрытиями зданий.

Стены деревянные

Стены деревянные являются традиционными в строительстве малоэтажных зданий России, обладают прекрасными санитарно-гигиеническими свойствами, имеют невысокую огнестойкость и недолговечность, поддаются гниению.

Деревянный сруб, требующий большого количества первосортного леса, примерно через 30-40 лет, как правило, перекашивается и приходит в негодность. Возведение коттеджей с деревянными сплошными стенами в современной практике встречается редко. Однако устройство второго этажа с деревянными стенами и первого - кирпичного - дает хорошие результаты.

Типы деревянных стен: бревенчатые рубленые, брусчатые, каркасные и щитовые, а также каркасно-щитовые. Каркасные и щитовые стены применяют в несложных домах заводского изготовления и садовых домиках. Рубленые наружные стены жилых домов, сооружаемых в среднем климатическом поясе, должны быть из бревен диаметром не менее 220 мм, иметь тщательную припазовку (ширина продольного овального паза верхнего бревна, в который вставляется "горб" нижнего - примерно 2/3 диаметра бревна).

Рубку (сборку) бревенчатых стен производят "насухо" без пакли, затем бревна маркируют, сруб разбирают и уже на подготовленном фундаменте собирают на пакле. Конопатку следует проводить дважды: первый раз при сборке. Второй - через 1-1,5 года после прекращения усушки и усадки бревен. Ряд бревен, уложенный по периметру дома, называется венцом. Венцы сопрягают друг с другом с помощью вставных деревянных шипов прямоугольного или крупного сечения, расположенных по длине бревна на расстоянии 150-2000 мм в шахматном порядке. Гнезда для шипов из-за усушки бревен примерно на 3-5% следует делать на 20-30 мм глубже, чем высота шипов (120-150 мм).

Соединение (сопряжение) продольных и поперечных стен делают при помощи разного рода врубок - "в чашу", "в обло", "в лапу», «сковороднем» и др., утепляя затем некоторые из них досками, прибитыми снаружи.

Стены из деревянных брусьев возводят с меньшими затратами труда, так как все врубки, шпонки, нагели уже сделаны на домостроительных заводах и комбинатах. Поэтому индивидуальный застройщик может купить и выстроить такие стены самостоятельно.

Толщина брусьев в зависимости от климатического района, то есть от зимней расчетной температуры, принимается для наружных стен 150 (t = -30 C) или 180 мм (t = -40 С), для внутренних - 100 мм, при высоте брусьев - одинаковой для наружных и внутренних стен - 150 или 180 мм.

Между венцами брусьев прокладывают теплоизоляционный материал - конопатку из пакли или войлока. Для лучшего отвода воды от горизонтального шва между брусьями с верхнего ребра каждого бруса снимают (состругивают) фаску шириной 20-30 мм. Полосы войлока следует нарезать на 20 мм уже ширины брусьев. Для уменьшения проводимости между брусьями можно устраивать пазы, шнуты, набивать рейки треугольной формы. Для скрепления венцов (брусьев) по высоте в заранее просверленные отверстия вставляются нагели и шпоки (подобно рассмотренным выше для бревенчатых стен). Аналогично конструируются и соединения (пересечения) наружных стен в углах и с внутренними стенами.

В отличие от бревенчатых, брусчатые стены собирают в сруб сразу на подготовленных фундаментах обычного типа. Для улучшения защиты брусчатых стен от биологического разрушения древесины и от атмосферного воздействия, стены можно обшить снаружи досками (диаметр 25-40 мм) или облицовочным кирпичом (диаметр 88,12 мм). Это сделает стены более теплыми, а при кирпичной облицовке и более огнестойкими. Дощатую обшивку лучше делать горизонтальной, что облегчает укладку утеплителя. Крепление с помощью деревянных брусьев и металлических кляммеров.

Обшивку и облицовку брусчатых и бревенчатых стен следует делать после полной их осадки - не ранее чем через 1-1,5 года после их возведения.

Разнообразие архитектурных элементов и деталей загородных домов было всегда характерным еще в зданиях, построенных в начале XX века.

Итак, дорогой читатель, Вам теперь стали более знакомы некоторые основные положения по конструктивным решениям стен.

Теперь Вы можете профессионально вести разговоры со строителями, выбирая те или иные варианты конструкций стен, наблюдая за ходом строительства.

[ наружные стены дома, технология, классификация, каменщик, дизайн и кладка несущих стен ]

Быстрый переход:

Температурно-усадочные и осадочные швы
Классификация наружных стен
Конструкции одно- и многослойных стен
Панельные бетонные стены и их элементы
Проектирование панелей несущих и самонесущих однослойных стен
Бетонные панели трехслойной конструкции
Методы решения основных задач проектирования стен в бетонных панельных конструкциях
Вертикальные стыки и Связи панелей наружных стен с внутренними
Тепло и изоляционная способность стыков, виды стыков
Композиционные и декоративные особенности панельных стен

Конструкции наружных стен крайне разнообразны; они определяются строительной системой здания, материалом стен и их статической функцией.

Общие требования и классификация конструкций

Рис.2.Деформационные швы

Рис.3.Детали устройстватемпературныхшвов вкирпичных и панельных зданиях

Температурно-усадочные швы устраивают во избежание образования в трещин и перекосов, вызываемых концентрацией усилий от воздействия переменных температур и усадки материала (каменной кладки, монолитных или сборных бетонных конструкций и др.). Температурно-усадочные швы рассекают конструкции только наземной части здания. Расстояния между температурно-усадочными швами назначают в соответствии с климатическими условиями и физико-механическими свойствами стеновых материалов. Для наружных стен из глиняного кирпича на растворе марки М50 и более расстояния между температурно-усадочными швами 40-100 м принимают по СНиП «Каменные и армокаменные конструкции», для наружных стен из бетонных панелей 75-150 м по ВСН32-77, Госгражданстрой «Инструкция по проектированию конструкций панельных жилых зданий». При этом наименьшие расстояния относятся к наиболее суровым климатическим условиям.

В зданиях с продольными несущими стенами швы устраивают в зоне примыкания к поперечным стенам или перегородкам, в зданиях с поперечными несущими стенами швы часто устраивают в виде двух спаренных стен. Наименьшая ширина шва составляет 20 мм. Швы необходимо защищать от продувания, промерзания и сквозных протечек с помощью металлических компенсаторов, герметизации, утепляющих вкладышей. Примеры конструктивных решений температурно-усадочных швов в кирпичных и панельных стенах даны на рис. 3.

Осадочные швы следует предусматривать в местах резких перепадов этажности здания (осадочные швы первого типа), а также при значительной неравномерности деформаций основания по протяженности здания, вызванной спецификой геологического строения основания (осадочные швы второго типа). Осадочные швы первого типа назначают для компенсации различий вертикальных деформаций наземных конструкций высокой и низкой частей здания, в связи с чем их устраивают аналогично температурно-усадочным только в наземных конструкциях. Конструкция шва в бескаркасных зданиях предусматривает устройство шва скольжения в зоне опирания перекрытия малоэтажной части здания на стены многоэтажной, в каркасных - шарнирное опи-рание ригелей малоэтажной части на колонны многоэтажной. Осадочные швы второго типа разрезают здание на всю высоту - от конька до подошвы фундамента. Такие швы в бескаркасных зданиях конструируют в виде парных поперечных стен, в каркасных - парных рам. Номинальная ширина осадочных швов первого и второго типа 20 мм.Особенности проектирования сейсмостойких здании, а также зданий, строящихся на просадочных, подрабатываемых и вечномерзлых грунтах, рассмотрены в отдельном разделе.

Рис.4.Наружныестены виды

Конструкции наружных стен классифицируют по признакам:

статической функции стены, определяемой ее ролью в конструктивной системе здания;
материала и технологии возведения, щ деляемых строительной системой здания;
конструктивного решения - в виде однослойной или слоистой ограждающей конструкции.

По статической функции различают несущие, самонесущие или ненесущие конструкции стен (рис. 4).Г

Несущие стены помимо вертикальной нагрузки от собственной массы воспринимая передают фундаментам нагрузки от смежных конструкций: перекрытий, перегородок, крыш и пр.

Самонесущие стены воспринимают вертикальную нагрузку только от собственной массы (включая нагрузку от балконов, эркеров, парапетов и других элементов стены) и передают ее на фундаменты непосредственно либо через цокольные панели, рандбалки, ростверк или другие конструкции.

Таблица 1.Конструкциинаружных стениих применение

1 - кирпич; 2 - мелкий блок; 3, 4 - утеплитель и воздушный прослоек; 5 - легкий бетон; 6 - автоклавный ячеистый бетон; 7 - конструктивный тяжелый или легкий бетон; 8 - бревно; 9 - конопатка; 10 - брус; 11 - деревянный каркас; 12 - пароизоляция; 13 - воздухонепроницаемый слой; 14 - обшивка из досок, водостойкой фанеры, ДСП или др.; 15 - обшивка из неорганических листовых материалов; 16 - металлический или асбестоцементный каркас; 17 - вентилируемый воздушный прослоек

Наружные стены могут быть однослойной или слоистой конструкции. Однослойные стены возводят из панелей, бетонных или каменных блоков, монолитного бетона, камня, кирпича, деревянных бревен или брусьев. В слоистых стенах выполнение разных функций возложено на различные материалы. Функции прочности обеспечивают бетон, камень, дерево; функции долговечности - бетон, камень, дерево или листовой материал (алюминиевые сплавы, эмалированная сталь, асбестоцемент или др.); функции теплоизоляции - эффективные утеплители (минераловатные плиты, фибролит, пенополистирол и др.); функции пароизоляции - рулонные материалы (прокладочный рубероид, фольга и др.), плотный бетон или мастики; декоративные функции-различные облицовочные материалы. В число слоев такой ограждающей конструкции может быть включен воздушный прослоек. Замкнутый-для повышения ее сопротивления теплопередаче, вентилируемый -для защиты помещения от радиационного перегрева либо для уменьшения деформаций наружного облицовочного стены.

Конструкции одно- и многослойных стен могут быть выполнены полносборными или в традиционной технике.

Основные типы конструкций наружных стен и области их применения приведены втабл. 1.

Назначение статической функции наружной стены, выбор материалов и конструкций осуществляют с учетом требований СНиП «Противопожарные нормы проектирования зданий и сооружений». Согласно этим нормам, несущие стены, как правило, должны быть несгораемыми. Применение трудносгораемых несущих стен (например, деревянных оштукатуренных) с пределом огнестойкости не менее 0,5 ч допускается только в одно-двухэтажных домах. Предел огнестойкости несгораемых конструкций стен должен составлять не менее 2 ч, в связи с чем их необходимо выполнять из каменных или бетонных материалов. Высокие требования к огнестойкости несущих стен, а также колонн и столбов обусловлены их ролью в сохранности здания или сооружения. Повреждение при пожаре вертикальных несущих конструкций может привести к обрушению всех опирающихся на них конструкций и здания в целом.

Ненесущие наружные стены проектируют несгораемыми или трудносгораемыми с существенно меньшими пределами огнестойкости (0,25-0,5 ч), так как разрушение этих конструкций от воздействия огня приводит только к локальным повреждениям здания.

Несгораемые ненесущие наружные стены следует применять в жилых домах выше 9 этажей, при меньшей этажности допускается применение трудносгораемых конструкций.

Толщину наружных стен выбирают по наибольшей из величин, полученных в результате статического и теплотехнического расчетов, и назначают в соответствии с конструктивными и теплотехническими особенностями ограждающей конструкции.

В полносборном бетонном домостроении расчетную толщину наружной стены увязывают с ближайшей большей величиной из унифицированного ряда толщин наружных стен, принятых при централизованном изготовлении формовочного оборудования 250, 300, 350, 400 мм для панельных и 300, 400, 500 мм для крупноблочных зданий.

Расчетную толщину каменных стен согласуют с размерами кирпича или камня и принимают равной ближайшей большей конструктивной толщине, получаемой при кладке. При размерах кирпича 250X120X65 или 250Х X 120x88 мм (модульный кирпич) толщина стен сплошной кладки в 1; 1 1/2; 2; 2 1/2 и 3 кирпича (с учетом вертикальных швов по 10 мм между отдельными камнями) составляет 250, 380, 510, 640 и 770 мм.

Конструктивная толщина стены из пиленого камня или легкобетонных мелких блоков, унифицированные размеры которых составляют 390X190X188 мм, при кладке в один камень равна 390 и в 1 /2 г - 490 мм.

Толщину стен из небетонных материалов с эффективными утеплителями в некоторых случаях принимают больше полученной по теплотехническому расчету из-за конструктивных требований: увеличение размеров сечения стены может оказаться необходимым для устройства надежной изоляции стыков и сопряжений с заполнением проемов.

Конструирование стен основано на всестороннем использовании свойств применяемых материалов и решает задачи создания необходимого уровня прочности, устойчивости, долговечности, изоляционных и архитектурно-декоративных качеств.

Все здания, несмотря на их отличие по техническому решению, состоят из отдельных конструктивных частей. Стены – одна из них. Предлагаю рассмотреть архитектурно-конструктивные элементы стен, познакомиться с их названием и назначением.

Проектируя здания, исходят и из эстетических соображений, придавая фасаду вид с привлекательными пропорциями наружных элементов стен здания.
Для исключения монолитности (однотипности) условно разбивают поверхности по вертикали (пилястры, например, раскреповки) и горизонтали (цоколя, карнизы).

Основные элементы стен

Цоколь

Нижняя часть здания (стенок), находящаяся на фундаменте, несколько выступающая за плоскость фасада, именуется цоколем. Он соединяет фундамент со стенами.

Верх цоколя (кордон) устраивается горизонтально, поэтому строение с высоким цоколем (50-60см) воспринимается архитектурно законченным, возвышающимся, как на пьедестале. Кроме архитектурно-конструктивной выразительности, цоколь защищает постройку от проникновения атмосферных осадков.

Между фундаментом и цоколем устраивается гидроизоляция, чтобы предотвратить попадание влаги в кладку. В отдельных случаях, когда материал стенок и цоколя разный, то гидроизоляционный слой предусматривают и поверх цоколя.

Для не сейсмических районов — это рулонная гидроизоляция (рубероид, современные рулонные материалы). Для сейсмической зоны — это гидроизоляция из цементного раствора М – 100, 150, толщиной 30мм.

Цоколь выступает важным архитектурно-конструктивным элементом, образуя основание строения, он придает ему не только зрительную, но и конструктивно большую устойчивость. Отделать его нужно прочными водоустойчивыми и морозоустойчивыми материалами.

Это могут быть:

Штукатурка с добавками гранитной, мраморной крошки, просто штукатурка;
Облицовка кирпичом с расшивкой швов;
Природный или искусственный камень;
Облицовка натуральной, искусственной плиткой и прочие варианты.

1-цоколь; 2-оконный проем; 3 — дверной проем; 4-перемычки; 5- простенок рядовой; 6 — простенок угловой; 7- карниз венчающий; 8-то же, промежуточный; 9- поясок; 10 — сандрик; 11-парапет; 12 – фронтон; 13- ниша; 14 – пилястра; 15- контрфорс; 16-обрез; 17 – раскреповка

Архитектурно-конструктивные элементы стен придают строению пропорциональность форм и размеров, улучшают зрительное восприятие строения в целом.

Проемы

Проемами называются крупные отверстия, оставленные при возведении стен для оконных , дверных блоков, печей. Расстояние между проемами именуют простенками.
Виды простенков:

рядовыми – между соседними проемами;
угловыми – между углом здания и близлежащим проемом.

Верхняя, боковые области, окружающие проем, называются откосами (притолок). В кирпичных наружных стенах кладка в проемах устраивается с выступами в четверть кирпича (со стороны улицы).

Перемычки

Конструкция, перекрывающая дверные, оконные, арочные проемы, называется перемычкой. Перемычки поддерживают расположенные выше стенки, перекрытия. Они должны опираться на стеновую кладку.
По несущей способности перемычки подразделяются:

Несущие элементы – должны нести весовую нагрузку стенового материала над ней, перекрытия плюс собственный вес;
Не несущие – лишь собственный вес и нагрузку от стенового материала над собой.

Более распространены в строительстве сборные железобетонные изделия, размеры которых принимают в зависимости от нагрузки, размеров перекрываемого пространства, толщины стен, на которую она будет опираться. Монолитные перемычки по стоимости и трудоемкости нецелесообразны, но возможны.
Глубина заделки составляет:

для несущих – 250мм;
для ненесущих элементов — не менее 125мм;
для перегородок – 200мм.

Они монтируются на слой раствора толщиной не более 15мм. Перемычка по геометрической форме может быть брусковой, плитной, фасадной и балочной. Если они перекрывают не типовой размер по ширине, то ее изготавливают по индивидуально размещенному заказу.

Архитектурно-конструктивные элементы стен – в частности перемычки могут устраиваться и кирпичного типа при условии, что ширина перекрываемого пространства не более 2 метров, при небольшой нагрузке от выше уложенного материала стенового материала, в не сейсмических районах, при отсутствии вибрации. Их применяют только в не несущих стенах.

Кирпичные перемычки в зависимости от методики кладки бывают:

Рядовые перемычки – кладка выполняется обычного типа, как сплошной пояс, раствор применяется повышенной марки, осуществляется особый контроль качества. Высота кладочного слоя рассчитывается проектом, и не должна быть меньше четырех рядов.
При устройстве перемычки снизу ее устанавливается опалубка, на которую укладывается слой цементного раствора толщиной 30мм. В этот слой утапливается арматура, сечение и количество стержней которой определяется проектом.
Арочные перемычки выкладываются по устроенной опалубке, выполненной в виде дуги заданной кривизны. Кирпич укладывается на ребро. При этом швы между соседними кирпичами получаются клинообразной формы. Число рядов кладки должно соблюдаться нечетным.
Их в настоящее время применяют редко, в большинстве своем для придания строению архитектурно-конструктивной выразительности. В основном они присутствуют в зданиях старой постройки.

Карнизы

Карнизы – это горизонтальные выступающие части стены. Главный или венчающий – это верхний карниз. Он рассматривается как один из основных элементов наружных стен, завершая архитектурно-конструктивный ансамбль строения. По функциональности служит для отведения осадков с крыши.

Архитектурно-конструктивные элементы стен — карнизы проектируются с учетом размеров постройки, этажности, принадлежности и гармонии с основной застройкой вокруг.

Монтируются, как правило, железобетонные сборные элементы, которые крепятся анкерами. Если предусмотрен небольшой вылет карниза, то его выполняют из кирпича, путем напуска кладки (полнотелый кирпич).

Карнизы над проемами (оконными, дверными) именуют сандриками . Плоскость фасадов можно разделить дополнительными, промежуточными карнизами простой формы — поясками .

Деформационные швы в стенах здания

При большой длине здания оно может не одинаково реагировать своими частями на внешнее воздействие. Это температурные перепады, неравномерная осадка, сейсмические колебания, что чревато появлением трещин, понижающих несущую способность строения.

Температурные швы разделяют строение на отдельные части от фундамента до крыши. Ширина их рассчитывается исходя из температуры зимнего периода, марки растворов, стенового материала. Например, чем ниже температура зимой, тем чаще устраиваются швы.

Осадочные швы выполняют там, где ожидается неравномерность осадки. На границе разных по структуре грунтов, на стыке построек с разной этажностью, прочих подобных вариантах. Здесь разрезка производится от низа фундамента.

Антисейсмические швы предусматривают в зонах повышенной сейсмичности по принципу, что каждый отдельно стоящий отсек должен быть устойчив к подземным толчкам.

Вентиляционные каналы

Во внутренних стенах отапливаемых зданий устраиваются дымовые и вентиляционные каналы. Они выкладываются из кирпича, могут быть железобетонными(вентиляционные). Их проектируют для воздухообмена в помещениях с повышенной влажностью, с присутствием продуктов горения, интоксикации, прочих подобных моментах.

Из каждого помещения предусмотрен по нормам отдельный вытяжной канал. Каналы не должны сообщаться между собой, а вытяжка происходит на улицу через вентиляционные оголовки на крыше.

Лоджия, балкон, эркер

Это тоже архитектурно-конструктивные элементы стен, обеспечивающие дополнительную полезную площадь и эксплуатационные удобства. Они служат для хозяйственных нужд, их можно присоединить к помещению, где они находятся.

Балкон – это консольная плита из железобетона, заанкереная в наружную стену. Ограждается перилами, балконы застекляются и отделываются изнутри, чтобы исключить доступ осадков, а могут оставаться открытыми.
Некоторые владельцы вторых этажей не имеющие балкон, сами устраивают их, опирая на стойки, но на это нужно специальное разрешение и проект с расчетом нагрузок на опорные части.

Лоджия ограждена с боковых сторон стенами, а сверху перекрытием. Стены опираются на фундамент, выполненный специально для ограждающих стенок лоджии. Она по несущей способности превосходит балкон. Ее также можно застеклить и сделать отличное подсобное помещение.

Эркер выступает за плоскость стены, увеличивая внутреннее пространство изнутри. Он остеклен и соединен с внутренним помещением. Это характерно в особенности в домах старой постройки с архитектурно-конструктивными наружными формами. По форме в плане он может быть разной конфигурации в зависимости от архитектурно-конструктивного решения.

Парапет

Наружные стены довольно часто завершаются парапетом , который является продолжением кладки и возвышается над крышей. Он предназначен для ограждения крыши, по архитектурно-конструктивному решению представляет собой прямоугольную стенку высотой равной 0,7 – 1метр. Парапет, кроме того, служит архитектурной деталью, украшающей здание.

Прочее описание элементов стен

Существуют и другие более мелкие архитектурно-конструктивные элементы стен. К ним относятся:

Фронтон – стенка, закрывающая чердачное помещение на двухскатной крыше с торца, обрамленная выступающими за плоскость карнизами.

Щипец тот же фронтон, только без карниза в нижней части у основания.

Ниши – глухое углубление в стенах. В них утапливают радиаторы отопления, устраивают встроенные шкафы, сантехническую разводку, прочее.

Гнезда – небольшие отверстия или углубления, предназначенные для прокладки в гильзах трубопроводов, заделки концов конструкций, прочего.

Пилястры – узкие вертикально расположенные выступы стенок, служат для местного их усиления при большой длине или высоте, с прямоугольным сечением в плане. Они могут иметь фундамент, базис, капитель, чем зрительно напоминают колонны.

Подобные выступы полукруглого сечения именуются полуколоннами . Пилястры, полуколонны придают зданию эстетическую торжественность, монументальность.

Контрфорсы – конструкции, повышающие устойчивость стен, представляющие собой выступы из них, имеющие наклонное наружное ребро. Эта конструкция придает дополнительную жесткость, прочность при восприятии горизонтальных нагрузок.

Стены иногда выполняются с уступами по высоте кладки, которые именуются обрезами . Уступы на плоскости фасадов по его длине называют раскреповка .

Все архитектурно-конструктивные элементы стен имеют свое функциональное назначение, а также придают зданию архитектурную красоту, выразительность, индивидуальность.

Стены должны - ограждать, защищать, и радовать глаз. Стены самые тяжелые, трудоемкие и самые затратные конструкции здания.

По характеру восприятия нагрузок стены могут быть несущими и ненесущими. Несущие стены воспринимают нагрузку от собственного веса, веса перекрытий и покрытий, а также от ветра. Они передают нагрузку на фундаменты, а ненесущие (межкомнатные перегородки) - на перекрытия этажей.

Отличить их достаточно просто. Несущая стена является естественным продолжением и неотъемлемым элементом конструкции здания, служит опорой для балок или бетонных плит междуэтажного перекрытия, то есть несет на себе какую-то нагрузку. Попробуйте мысленно удалить ее: если при этом нарушится целостность строения - стена несущая.

Ненесущая стена - это, как правило, обычная внутренняя перегородка дома, предназначенная для разделения объема на несколько частей или выделения в помещении функциональных зон.

Она выполняется из более легких материалов. Ее демонтаж не влечет за собой перераспределения нагрузок в конструкции здания.

Стены подразделяют на:

Монолитные;

Мелко- и крупноблочные;

Панельные и щитовые;

Каркасные;

Сборные (срубовые и брусовые);

Комбинированные.

Конструкционные материалы

Материалы для стен выбирают с учетом конструктивного решения, прочности, долговечности, требуемого комфорта и внешней выразительности.

Дерево (бревна, брусья, одно- и двухслойные каркасы с обшивкой из досок)- традиционный материал для индивидуального строительства. Деревянный сруб - жилище, основанное на вековых традициях. Такому дому не страшны морозы, тем более когда в нем есть камин или печка.

Это может быть и стилизованная под избу более современная постройка, в которой бревна и профилированный брус (цельный или клееный) - только отделка, а внутри стен находится минераловатный утеплитель. Наиболее серьезными недостатками таких стен является пожароопасность и дороговизна, а также (если применяется цельный брус) усадочные деформации в течение первых 2–3 лет эксплуатации.

Частный случай деревянного дома - каркасный. По этой технологии строится до 80% частного жилья во всем мире, хотя наши соотечественники пока относятся к нему скептически.

Основа такого дома - деревянный каркас из бруса, устанавливаемый на столбчатых фундаментах. Его стены напоминают сэндвич. Начинкой обычно служит минераловатный утеплитель. С внешней стороны он зашивается влагостойкой фанерой или плитами ОСП, которые отделываются фасадной штукатуркой, обшиваются сайдингом или облицовываются кирпичом.

Внутренняя отделка - из гипсокартона. Узлы крепления элементов каркасного дома (стоек каркаса к фундаменту, балок к стойкам и стропил к балкам) на Западе продумываются еще на этапе проектирования и, точно выполненные строителями, позволяют дому выстоять даже во время урагана.

Каменные стены наиболее прочны и долговечны. В качестве материала используются булыжный камень, известняк, ракушечник, туф, песчаник. По своим теплоизоляционным свойствам каменные стены значительно уступают многим другим. Их применение целесообразно лишь в южных районах. В средней полосе камень чаще применяют для устройства цоколей, кладки заборов и подпорных стен.

Бетон - экономичный, долговечный и огнестойкий стеновой материал. Стена из монолитного железобетона или тяжелых бетонных блоков имеет высокую несущую способность, но низкие тепло- и звукоизоляционные свойства. Чтобы избавить бетон от этих недостатков, ему придают пористую структуру. Такие бетоны называют ячеистыми.

Другой способ повысить изолирующие свойства бетона - придать пористость заполнителю. Так получают керамзитобетонные блоки (заполнитель - керамзит, представляющий собой вспененную и обожженную глину), шлакобетонные блоки (заполнитель - топливные шлаки), опилкобетонные блоки (бетон с добавлением отходов деревообработки).

Еще одна современная технология с применением бетона - «Термодом». Такое здание возводится из монолитного бетона с применением стационарной несъемной опалубки в виде полых пенополистирольных блоков, выполняющих после затвердения бетона роль теплоизоляции.

Кирпич, без преувеличения, самый популярный стеновой материал. Кирпичный дом считается более безопасным для здоровья в сравнении, например, с бетонным. В последнее время кирпич подвергается значительному совершенствованию: расширяется не только номенклатура изделий, но и разрабатываются новые технологии облегченной кладки.

Но однозначного вывода, что кирпич хорош, а все остальные материалы плохи, делать не стоит.

Теплосбережение

Существуют три варианта утепления в зависимости от расположения утеплителя в ограждающей конструкции: с внутренней стороны, в толще стены и снаружи.

Утепление с внутренней стороны имеет два недостатка: уменьшение площади помещения и опасность конденсирования влаги в слое утеплителя, что может привести к сырости, появлению плесени, а впоследствии даже к разрушению стены. При отделке гипсокартоном точка росы может возникнуть на поверхности утеплителя в месте, где он примыкает к стене, но лишь в том случае, если туда проникнет влага из помещения.

Чтобы этого не допустить, предусматривается слой пароизоляции (проще говоря, пленка), которая располагается между утеплителем и внутренней облицовкой. Таким образом, пар удаляется из помещения с помощью вентиляции.

Утеплитель «внутри стены» применяют, например, в каркасных деревянных домах и в колодцевой кладке из кирпича. В последнем случае толщина внутреннего слоя определяется прочностными показателями, а для наружного слоя, защищающего утеплитель от внешних воздействий, используют лицевой или оштукатуренный кирпич.

Наружное утепление - это так называемые системы «мокрого типа» (с оштукатуриванием или облицовкой фасада) и навесной вентилируемый фасад.

Система утепления «мокрого» типа состоит из трех слоев: теплоизоляционного (плита из минеральной ваты или пенополистирола), армированного (представляет собой клеевой состав, армированный сеткой) и защитно-декоративного. У этой системы немало преимуществ: испарение конденсата, аккумулирование тепла в ограждающей конструкции, отсутствие температурных деформаций несущей стены и высолов на фасадах, повышение звукоизоляции, возможность применения как на новых, так и на реконструируемых зданиях. К недостаткам можно отнести сезонность выполнения работ.

Эффективность системы «мокрого» типа зависит от совместимости слоев. Ее компоненты обычно изготавливаются различными производителями, однако ответственность за качественную работу системы берет на себя одна фирма - ее разработчик.

Навесной вентилируемый фасад состоит из облицовки (плит или листовых материалов) и под-облицовочной конструкции, которая крепится к стене таким образом, чтобы между защитно-декоративным покрытием и стеной оставался промежуток для воздуха. Если стена дополнительно утепляется и к ней крепится теплоизоляционный материал, зазор оставляется между облицовкой и утеплителем.

Навесные фасады позволяют несущим конструкциям работать в «тепличных» условиях: в холодное время года стена остается сухой и теплой, а летом - прохладной, она свободно «дышит», благодаря чему повышается комфортность помещений.

Навесные фасады собираются из высококачественных элементов полной заводской готовности, не требуют дополнительной отделки, при их монтаже отсутствуют «мокрые» процессы. В качестве облицовки могут использоваться самые различные материалы: натуральный камень, керамический гранит, цементно-волокнистые панели, виниловый сайдинг, полиуретановые, полиэстровые и полипропиленовые панели.

Блоки из пористого бетона

При относительно небольшом объемном весе блоки из пористых бетонов обладают достаточно высокой прочностью, что позволяет делать перекрытия из обычных железобетонных пустотных плит.

В зависимости от способа получения ячеистые бетоны подразделяют на пено- и газобетоны.

Газобетон получают, вводя в цементный раствор специальные вещества, вызывающие процесс газообразования. Чаще всего это алюминиевая пудра. Алюминий вступает в реакцию с продуктами гидратации цемента, происходит выделение водорода, который вызывает поризацию цементного раствора. При застывании бетона его пористость сохраняется.

Пенобетон получается при смешивании цементного раствора со специально приготовленной пеной. Пузырьки, содержащие воздух, равномерно распределяются по всему объему смеси.

Ячеистый бетон может иметь различную пористость. От количества и величины пор зависит плотность бетона, то есть вес одного кубометра: чем больше пор, тем он легче, тем выше его тепло- и звукоизолирующие свойства, но меньше прочность. С уменьшением пористости и увеличением плотности растет прочность, но ухудшаются тепло- и звукоизолирующие свойства. В зависимости от плотности ячеистого бетона меняется и его назначение (для наружных или внутренних стен).

Ячеистые бетоны не горят и не поддерживают горения. Они безупречны с точки зрения экологии - за рубежом их часто называют «биоблоками». Как и дерево, пеноблоки можно пилить ножовкой, заколачивать в них гвозди, делать из них арки, что позволяет придать дому архитектурную выразительность.

Точность размеров позволяет класть блоки на клеевые смеси с минимальной толщиной шва (3–5 мм), что минимизирует количество «мостиков холода» и существенно снижает теплопотери. Кроме того, значительно снижаются расходы на последующую отделку стен.

Благодаря высокому термическому сопротивлению здания из пенобетона способны аккумулировать тепло, что позволяет снизить расходы на отопление на 20–30%. Снижение веса приводит и к экономии на фундаментах.

Что лучше: газобетон или пенобетон - однозначно сказать нельзя. Пенобетон дешевле, однако он несколько проигрывает в прочности. В Германии, например, их часто используют совместно: несущие стены кладут из более прочных газобетонных блоков, а пенобетонные используют для перегородок, не несущих значительных нагрузок.

Многие частные застройщики думают, что, используя пеноблоки, сразу решат все задачи - и по теплу, и по прочности. Однако возведение коробки из пеноблоков с плотностью 800, достаточной по прочности, хотя и обходится довольно дешево, но влечет за собой необходимость утепления - блоки с меньшей плотностью не справятся с несущими функциями.

Однозначный плюс использования пеноблоков - строительство идет быстро и его можно разделить на два этапа: сначала возвести коробку, установить окна и двери, смонтировать крышу, а, подкопив денег, через год-другой приступить к утеплению и отделке. Но зимой в неутепленном доме лучше не жить: при отоплении могут замокать стены.

Кирпичные стены

Кирпич - дорогой и престижный строительный материал. Кирпичный особняк - показатель обеспеченности его хозяев и серьезности их намерений: при любой архитектуре это дом для нескольких поколений.

Кирпич - материал многофункциональный. Он выполняет и несущую роль, и утеплительную - причем достаточно убедительно. Однако по сегодняшним нормам как утеплитель уже не проходит (если, конечно, стены не метровой толщины). Поэтому сооружается многослойная конструкция, в которой кирпичу отводится только несущая роль, а функцию утепления берут на себя другие материалы (см. выше «Теплосбережение»).

По несущей способности для строительства частного дома подходит практически любой кирпич - лишь бы его марка соответствовала заложенной в проекте, внешний вид не важен. Что касается теплопроводности, в этом кирпич обыкновенный уступает большим пустотным кирпичным блокам.

Итак, предлагаем вам три варианта конструкции наружных стен. Первый - кирпичная стена с утеплением изнутри, второй - стена из пеноблоков с наружным утеплением и облицовкой сайдингом, третий - стена из пеноблоков с наружным утеплением «мокрым способом».

Наружные стены – это не только конструктивные элементы, их внешняя сторона является элементом фасада здания. Поэтому стены (их конфигурация, вертикальные и горизонтальные членения, пропорции отдельных элементов, цоколи, карнизы, отделка и т.д.) определяют характер архитектуры и тектоники здания. В то же время фасад не существует независимо от назначения здания, его планировочной структуры, материалов и конструкций наружных стен, а является их отражением.

Воздействия на стены. Как наружные, так и внутренние стены зданий подвергаются воздействию ряда факторов, тесно связанных с процессами, происходящими внутри и вне здания.

К силовым воздействиям относятся:

Нагрузка от перекрытий и покрытий (крыш);

Нагрузка от неравномерной деформации грунта (осадки, пучение);

Сейсмические воздействия.

Несиловыми воздействиями являются:

Атмосферные осадки;

Водяной пар, содержащийся в воздухе помещений;

Влага почвы;

Солнечная радиация;

Температура наружного воздуха, ее перепады;

Агрессивные вещества, содержащиеся в воздухе;

Воздушный шум снаружи и внутри здания.

Стены должны удовлетворять следующим требованиям :

Быть прочными и устойчивыми;

Обладать долговечностью, соответствующей классу здания;

Соответствовать степени огнестойкости здания;

Быть энергосберегающим элементом здания;

Отвечать требованиям воздухо- и звукоизоляции;

Быть индустриальными с целью повышения производительности труда;

Обладать, по возможности, минимальной массой и материалоемкостью;

Отвечать современным архитектурно-художественным качеством;

Быть экономичными в процессе строительства и эксплуатации.

Учет всех современных требований вызвал необходимость разделить наружные стены на отдельные по назначению слои. Стены стали многослойными, состоящими из функционально разделенных элементов: несущую способность обеспечивает более прочный конструктивный слой, защиту от охлаждения или перегрева – непрочный, но высокоэффективный теплоизоляционный слой и, наконец, придание хорошего вида – отделочные слои.

Внутренние стены проектируют из условий прочности и звукоизоляции. Эти два требования по своим физическим свойствам совпадают, чем плотнее материал внутренней стены, тем она более прочная и менее звукопроводная.

Однако и здесь слоистые конструкции с чередованием плотных и рыхлых слоев более эффективны по звукоизоляции, что в каждом отдельном случае должно устанавливаться расчетом.

Задача архитектора – разработать такое решение, при котором материалы стен, их конструкция удовлетворяли бы, по возможности, всем предъявляемым к ним требованиям и способствовали получению наиболее оптимального решения. В процессе проектирования необходимо учитывать в качестве исходных следующие основные предпосылки :

Климатические факторы района строительства (температура наружного воздуха зимой и летом, атмосферные осадки, скорость ветра, инсоляция);

Номенклатуру имеющихся строительных материалов;

Технические возможности строительно-монтажных предприятий;

Особые условия строительства (сейсмические, грунтовые и т.п.);

Классификация стен. В зависимости от восприятия нагрузок стены зданий могут быть несущими, самонесущими и ненесущими.

По положению в здании стены подразделяют на внутренние и наружные (по периметру здания).

По роду основного материала несущие и самонесущие стены могут быть деревянными, каменными, бетонными, комбинированными . Для стен используют следующие основные материалы и изделия:

Древесину (бревна, брусья, доски, панели);

Обожженную глину (кирпич, камни);

Силикатную массу (кирпич);

Природный камень;

Стабилизированный грунт (блоки);

Легкие бетоны (камни, блоки, панели, монолит);

Ячеистые бетоны (камни, блоки, монолит);

Тяжелые бетоны (панели, монолит).

В зависимости от типа и размера применяемых изделий стены бывают:

- из мелкоразмерных стеновых изделий – кирпичей, камней, мелких блоков;

- крупноэлементными – из стеновых элементов высотой от 1/4 до полной высоты этажа и более; крупноэлементные стены подразделяют на крупноблочные и крупнопанельные.

По способу возведения различают стены из кладки (сборки) мелкоштучных изделий, сборные, монолитные, сборно-монолитные .

По конструктивным признакам стены бывают однослойными (как правило, внутренние) и слоистыми, сплошными и пустотелыми .

По наличию и расположению теплоизоляции наружные стены подразделяют на:

- стены без специального устройства теплоизоляции – из конструкционно-теплоизоляционных материалов (древесины, деревобетона, ячеистых бетонов, полистиролбетона);

- стены с теплоизоляционными слоями , располагаемыми внутри стены, с наружной стороны конструкционного слоя стены, с наружной и внутренней сторон совместно.

По наличию специального воздушного зазора (прослойки) стены подразделяют на:

- вентилируемые – с воздушными прослойками, располагаемыми либо внутри конструкционного слоя (между конструкционными слоями), либо между утеплителем и защитной облицовкой;

- невентилируемые – без воздушной прослойки.

Здания стеновой конструктивной системы могут решаться в самых разнообразных вариантах (схемах) по расположению несущих стен – поперечных и продольных, внутренних и наружных, прямолинейных и криволинейных, параллельных, радиальных, концентрических и т.п.. Определение (назначение) местоположения несущих стен находится в непосредственной зависимости от решения перекрытий (покрытий, крыш) здания – опираний или примыканий их элементов на стены.

В процессе проектирования следует учитывать в качестве исходных следующие основные предпосылки :

Климатические факторы района строительства (летнюю и зимнюю температуру наружного воздуха, атмосферные осадки, скорость ветра, инсоляцию);

Особые условия строительства (подработки, сейсмические, грунтовые и т.п.);

Характеристики здания (назначение, этажность, степень огнестойкости, температурно-влажностный режим и т.п.);

Технические возможности строительных организаций;

Финансовые возможности заказчика.
