Приточная установка водяная. Водяной калорифер для приточной вентиляции: классификация, принцип работы, расчёт мощности. Краткий обзор современных моделей

Для решения вопросов воздухообмена в частных домах и производственных зданиях наряду с вентиляторами применяют приборы, нагревающие или охлаждающие воздух, который поступает с улицы. Это помогает улучшить характеристики микроклимата внутри помещения, повысить уровень комфорта.

Одним из экономичных и доступных устройств является калорифер водяной для приточной вентиляции, более знакомый жителям северных регионов. Из нашего материала вы узнаете о принципах работы и конструктивных особенностях оборудования такого типа. Также мы подробно расскажем о нескольких популярных моделях калориферов для вентиляции.

Сразу отметим, что приборы, применяемые для нагрева воздуха в вентиляционных и воздушных отопительных системах, могут работать не только на воде.

Выделяют четыре вида калориферов, отличающихся способом нагрева теплоносителя:

• огневые;
• водяные;
• паровые;
• электрические.

Водяные наиболее популярны благодаря бюджетной стоимости и минимальным затратам на обслуживание. Единственная сложность касается монтажа, при котором требуется подвести трубы водоснабжения.

Галерея изображений

По этой причине невозможно установить прибор в городских квартирах, зато в крупных зданиях (например, в складских помещениях, гаражах, заведениях общественного питания) система с правильной обвязкой калорифера достаточно эффективна.

Установка для нагрева воздуха в помещениях большой площади, состоящая из водяного калорифера и вентилятора радиального типа. Служит для создания тепловых завес и вентилирования воздуха в офисных зданиях, магазинах, цехах

Отличительная черта паровых приборов – высокая скорость достижения необходимой температуры. Они актуальны для промышленных предприятий, где легко обеспечить установку и обслуживание паропроводов, для частного жилья их использование нецелесообразно.

Если нужен быстрый монтаж, не осложненный подводкой коммуникаций, применяют модели электрических калориферов для . Для их эксплуатации достаточно защищенной точки электропитания. Теплоносителя как такового нет вообще, . Как и любые электроприборы, они невыгодны с материальной точки зрения.

Водяное обогревательное оборудование, используемое в системах вентиляции, – самый экономный и производительный вариант, способный быстро обогреть большое пространство с минимальными затратами

Принцип работы и конструктивные особенности

Универсальные устройства, работающие на воде, устанавливают в местах с хорошо налаженной системой теплоснабжения. Простое, но достаточно эффективное проектное решение позволяет нагревать воздух в диапазоне от + 70 °С до + 100 °С и актуально для ангаров, спортзалов, супермаркетов, теплиц, складов, крупных павильонов – то есть объемных помещений, требующих дополнительного обогрева.

Пример использования воздухонагревателя VOLCANO в теплице. Обогрев осуществляется за счет распределения теплого воздуха (температура воды – +90º С) с помощью вентилятора и регулируемых жалюзи

Если вы когда-нибудь пользовались бытовым тепловым калорифером, то легко поймете принцип действия водяного устройства. Оно так же нагревает воздух, но роль электрической спирали, заключенной в небольшом корпусе, играет комплект металлических трубок, по которым циркулирует нагретый теплоноситель.

Процесс нагрева выглядит следующим образом:

• горячая вода, нагретая до нужной температуры (в среднем от + 80 °С до + 180 °С), из труб отопления поступает в теплообменник, состоящий из небольших алюминиевых, стальных, биметаллических или медных трубок;
• трубки нагревают проходящий через прибор воздух;
• встроенный вентилятор распространяет нагретый воздух по помещению и стимулирует его движение в обратном направлении – к прибору.

Специально разогревать воду не приходится, так как она является частью отопительной системы, поэтому происходит значительная экономия средств.

Обозначения для четырех представленных схем обвязки являются общими: 1 – шаровой кран; 2 – фильтр; 3 – трехходовой клапан; 4 – насос циркуляционного типа; 5 – обратный клапан; 6 – термоманоментр

В 1 и 3 исполнениях узлы присоединены жестким способом, во 2 и 4 – с помощью гибких металлических шлангов.

Регулировка процесса нагрева

Для регулирования тепловой мощности воздухонагревательных устройств применяют смесительные узлы с . Благодаря принципу смешения можно заметно снизить расходы на обогревание помещения.

Трехходовой клапан позволяет снизить температуру теплоносителя за счет подмешивания в горячую воду, поступающую в калорифер, некоторого количества охлажденной жидкости, выпускаемой из теплообменника.

Установка увеличивает эффективность работы системы. Его предпочтительнее монтировать на выходе, так как охлажденная вода (или альтернативный вариант – гликолевый раствор) продлевает срок работы прибора.

Существует несколько важных условий эксплуатации смесительного оборудования:

• максимальная близость к калориферу;
• доступность для технического обслуживания;
• профильтрованный, без химических включений теплоноситель;
• температура воздуха в помещении выше 0 °С.

Технические характеристики приборов могут отличаться, но в среднем рекомендуемая температура теплоносителя от + 2 °С до + 150 °С. Для регулярного контроля над показателями рекомендуют около теплообменника монтировать два термоманометра.

Образец смесительного узла для водяного калорифера. По сути, это один из вариантов обвязки с возможностью регулировки температуры и контроля над ее изменением

Регулировка трехходового клапана осуществляется с помощью привода и контроллера. Измерительные приборы позволяют максимально точно выставлять требуемую температуру и менять давление.

Особенности монтажа и подключения

Для установки калориферов в производственных цехах или на других промышленных объектах приглашают бригаду специалистов. Бытовые устройства можно подключить самостоятельно, если четко следовать инструкции и иметь навыки работы с электрическими и отопительными приборами.

Для тех, кто своими руками обустроил в доме , монтаж воздухонагревательной установки покажется детской забавой.

Бытовые модели отличаются небольшими объемами и сравнительно легким весом, но перед подвешиванием их на стену (или потолок) следует проверить прочность основы. Наиболее крепкими считаются бетонные и кирпичные стены, умеренно подходящими – деревянные, самыми слабыми – гипсокартонные.

В первую очередь крепят металлическую раму – кронштейн с отверстиями для фиксации корпуса. У некоторых производителей рама называется монтажной консолью.

Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена. Если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания

Подвешивают корпус калорифера и поочередно подключают трубы с комплектом запорной арматуры или смесительный узел, который можно частично установить и до монтажа прибора.

Врезка в систему отопления проводится двумя способами: посредством использования соединительных фитингов (муфт с прокладками) или сваркой металлических труб. Второй способ считается наиболее надежным, но он невозможен при гибком соединении.

Одна из наиболее слабых зон – патрубки теплообменника, которым нужно обеспечить стабильность. Если существует риск изменения положения прибора, лучше жесткие трубки заменить гибкими элементами. В любом случае, следует исключить нагрузку на патрубки. Чтобы обеспечить изоляцию системы и не допустить протечек, стыки обрабатывают герметиком.

Если водяной калорифер устанавливается на постоянной основе, его подключают жесткими трубами. Если планируется перенос или смещение, лучше использовать гибкую подводку

Перед процессом тестирования необходимо удалить воздух из каналов, проверить работу вентилей и направляющих жалюзи.

Правила эксплуатации и возможность ремонта

Чтобы оборудование работало безупречно и полностью выполняло свои функции, следует учитывать следующие правила:

• следить за составом воздуха в помещении (с требованиями соответствия можно ознакомиться в ГОСТ 12.1.005-88);
• производить монтаж строго по инструкции и исходя из рекомендаций производителя;
• не повышать температуру теплоносителя выше + 190 °С;
• соблюдать нормы давления – около 1,2 МПа;
• после охлаждения помещения производить нагрев плавно, примерно на 30 °С в час;
• следить, чтобы температура воздуха не опускалась ниже 0 °С, иначе трубки теплообменника лопнут.

Если калорифер устанавливается в помещении с повышенной влажностью, степень пыле- и влагозащиты должна равняться IP66 или выше.

Производить ремонт самостоятельно не рекомендуем, так как одна поломка чаще всего ведет за собой следующую, а в итоге придется просто заменить некоторые детали. Лучше обратиться в сервисный центр и поручить работу профессионалам. Кроме того, перед покупкой не стоит игнорировать , иначе есть шанс впустую потратить деньги.

Краткий обзор современных моделей

Чтобы составить впечатление о марках и моделях водяных калориферов, рассмотрим несколько устройств разных производителей.

№1 – калориферы КСК

Калориферы КСК-3, выпускаемые на предприятии ЗАО Т.С.Т.

Модельный ряд водяных калориферов КСК отечественного производства включает в себя 2/3/4-рядные устройства, отличающиеся производительностью и размерами

Технические характеристики:

• температура теплоносителя на входе (выходе) – +150 °С (+70 °С);
• температура воздуха на входе – от -20 °С;
• рабочее давление – 1,2 МПа;
• максимальная температура – +190 °С;
• срок эксплуатации – 11 лет;
• рабочий ресурс – 13 200 ч.

Внешние части изготовлены из углеродистой стали, нагревательные элементы – из алюминия.

№2 – тепловентиляторы Volcano

Водяной тепловентилятор Volcano mini – компактный прибор польского бренда Volcano, отличается практичностью и эргономичным дизайном. Регулировка направления воздушного потока производится с помощью управляемых жалюзи.

Один тепловентилятор Volcano mini способен вырабатывать столько тепла, сколько дает десяток обычных биметаллических радиаторов, составленных из десяти секций

Технические характеристики:

• мощность в границах – 3-20 кВт;
• максимальная производительность – 2000 м³/ч;
• тип теплообменника – двухрядный;
• класс защиты – IP 44;
• максимальная температура теплоносителя – 120 °С;
• максимальное рабочее давление – 1,6 МПа;
• внутренний объем теплообменника – 1,12 л;
• направляющие жалюзи.

Водяные тепловентиляторы Volcano предназначены для нагрева воздуха бытовых и производственных помещений при помощи водного теплоносителя.

№3 – калориферы Galletti AREO

Калорифер Galletti AREO итальянского производства.

Водяные калориферы марки Galletti AREO способны работать как на обогрев обрабатываемых помещений, так и на охлаждение пространства в жаркую погоду

Модели оснащены вентилятором, медно-алюминиевым теплообменником и дренажным лотком.

Технические характеристики:

• мощность в режиме обогрева – от 8 кВт до 130 кВт;
• мощность в режиме охлаждения – от 3 кВт до 40 кВт;
• температура воды – + 7°C +95 °C;
• температура воздуха – от 10°C до+ 40°C;
• рабочее давления – 10 бар;
• количество скоростей вентилятора – 2/3;
• класс электрической безопасности – IP 55;
• защита электродвигателя.

Кроме приборов перечисленных марок на рынке калориферов и водяных воздухонагревателей можно встретить модели следующих брендов: Тепломаш, 2VV, Fraccaro, Yahtec, Tecnoclima, Kroll, Pakole, Инновент, Remko, Zilon.

Выводы и полезное видео по теме

Обзор водяного теплонагревателя марки Волкано:

Подробно о технических характеристиках модели Ballu BHP-W-60:

Простая конструкция и доступный для самостоятельного выполнения монтаж – причины, по которым выбирают калориферы водяного типа. Правильный выбор прибора и грамотный монтаж обвязки повысят эффективность работы вентиляции и улучшат систему обогрева производственных и жилых помещений.

Появились вопросы по теме статьи? А может вы нашили недочеты в нашем материале или хотите его дополнить интересной информацией? Пожалуйста, пишите свои комментарии в расположенном ниже блоке.

Основная цель, при разработке Колибри-1000 Water EC, заключалась в создании надежной современной установки с максимальной защитой от размораживания калорифера, но при этом абсолютно неприхотливой в эксплуатации. Также стояла задача сделать ее настолько законченной и самонастраивающейся, чтобы монтаж ее не требовал специальных профессиональных навыков.

Удалось сделать простое согласование гидравлических характеристик смесительного узла установки с характеристиками различных систем водоснабжения без применения дорогостоящих дифференциальных манометров и прецизионных балансировочных клапанов. Совместно со специалистами фирмы Danfoss была разработана схема смесительного узла с автоматическим выравниванием сопротивления на трехходовом клапане посредством установки автоматического перепускного клапана на входе. Таким образом оборудование поступает к потребителю полностью настроенным в заводских условиях и не требует в момент монтажа дополнительных регулировок.

В качестве теплоносителя допускается использовать воду или этиленгликоль с ингибиторами.

Отличительные особенности

Готовый к эксплуатации прибор с функциями самонастройки
Компактные размеры
Низкий уровень шума
EC-вентилятор с встроенными амортизаторами
Максимально надежные европейские комплектующие
Интеллектуальная система управления с LCD сенсорным цветным дисплеем производства GTC
Эффективный, компактный четырехрядный калорифер
Встроенный воздушный клапан оснащённый электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающей клапан при обесточивании установки или при угрозе размораживания калорифера
Механизм герметичного прижима пылевого фильтра, препятствующий проникновению мелких частиц пыли минуя фильтр
Определение степени засорённости пылевого фильтра
Автоматическая система обезвоздушивания, состоящая из 2х автоматических клапанов выпуска воздуха
Дополнительная защита температуры воды на входе в смесительный узел
Трехходовой седельный клапан, управляемый автоматикой, регулирует количество теплоносителя в смесительном узле. В отличие от обычно применяемых поворотных, седельные клапаны отличаются более высокой точностью регулирования, долговечностью, а так же эти клапаны практически не подвержены «закисанию» во время длительного простоя, например в теплый период года
Балансировочный вентиль с расходомером жидкости для настройки расхода воды через смесительный узел. Применяется в тех случаях когда слив перегретой воды, проходящей через бай пас смесительного узла и перепускной клапан, в обратную магистраль не желателен

Вариант исполнения - левая и правая





• По Москве и области:

  Доставка заказа по Москве и области в среднем занимает 1-2 рабочих дня. Время доставки товара: пн.-сб. с 09.00-20.00
  Стоимость доставки по Москве в пределах МКАД составляет 0 - 1000 руб., за пределы МКАД + 35 руб./км к стандартной стоимости. При покупке от 3 и более кондиционеров ДОСТАВКА БЕСПЛАТНО в пределах МКАД, за МКАД 35 руб./ км.

  По России:

  Доставка приобретенного товара в регионы, осуществляется с помощью транспортных компаний на Ваш выбор. Осуществляется по 100% предоплате, срок от 2-3 дней с момента поступления оплаты, в зависимости от удаленности пункта назначения и способа отправки (авто-ж/д-авиа). Итоговая стоимость по тарифам ТК + стоимость доставки по Москве.

• Стандартный монтаж на базе сплит-систем и мульти сплит-систем (настенной, кассетной, канальной и напольно-потолочной) включает в себя:
  1. Пять (5 м.п.) метров межблочных коммуникаций(медная трасса фреонопровода, утеплитель, дренажная гофрированная трубка, межблочный кабель).
  2. Кронштейны для наружного блока –комплект(2 шт.)
  3. Бурение отверстия в стене 400-700 мм-1 шт.
  4. Электрокабель -3 м + евровилка.
  5. Крепеж
  6. Вакуумирование трассы фреонопровода.
  7. Пуско-наладочные работы.
  Свыше 5 м. п. межблочных коммуникаций считается дополнительным монтажом и рассчитывается индивидуально в зависимости от типа и мощности сплит-системы.

Для создания свежей, благоприятной атмосферы производители предлагают эффективное и экономичное оборудование - приточные установки с водяным калорифером. На данную продукцию цены выше, нежели на устройства, работающие от электросети, но высокая производительность и незначительные затраты энергоресурсов быстро компенсируют расходы при покупке.

Приточная установка с водяным калорифером подсоединяется к автономной или централизованной отопительной системе. Воздух, нагнетаемый в помещение, обогревается с помощью тепловой энергии воды, система фильтрации удаляет загрязнения, а автоматическая регулировка поддерживает желаемый температурный режим. Большинство моделей оснащены инверторным управлением, что обеспечивает плавное переключение режимов вентилятора, контроль за бесперебойной работой двигателя и пониженный уровень шума.

Производительность воздуха в оборудовании с водяным калорифером достигает 16000 м3/ч. Управление оборудованием производится с помощью пульта дистанционного управления.

Купить в Москве приточную установку с водяным калорифером можно в нашей компании. Специалисты фирмы помогут грамотно рассчитать нужную мощность прибора и выбрать модель с лучшим сочетанием производительности и цены.

Калориферы для приточной вентиляции применяют в тех случаях, когда нужно обеспечить поступление во внутреннее помещение свежего воздуха извне при низких температурах. Летом наладить воздухообмен в жилых домах и на производственных предприятиях достаточно просто: при установке приточного вентилятора нужно только рассчитать его мощность для конкретной площади. Если же воздух снаружи холодный, то его прямое поступление внутрь здания ведёт к потере тепла.

Сбалансировать разницу температур, при этом освежая воздух, можно при помощи калорифера, который устанавливается непосредственно в системе вентиляции. Приходящий с улицы воздушный поток достигает необходимых параметров, проходя через систему фильтрации, нагревающие и охлаждающие элементы. Кроме этого, регулируется и содержание влаги.

Классификация

Для создания в здании оптимального микроклимата применяется система калориферного обогрева, то есть принудительного подогрева с помощью оборудования, которое устанавливается в воздушных каналах.

В зависимости от того, какой теплоноситель используется, выделяют 4 типа калориферов:

Особенностью нагревателя является то, что состав поступающего с улицы воздушного потока не должен быть липким, волокнистым, содержать твёрдые частицы. Допустимая запылённость - не более 0,5 мг/м³. Минимальная температура забираемого воздуха -20 °C.

При выборе калорифера учитывают следующие факторы:

• площадь помещения;
• погодные условия в данном климатическом поясе;
• мощность вентиляции.

Нагреватель устанавливают во внутренней части вентиляционной шахты, поэтому он должен соответствовать её параметрам (конфигурации и размеру).

Если производительность будет низкой, то прибор не сможет прогреть воздушные массы.

Если нет возможности установить калорифер с нужными параметрами, то последовательно монтируются несколько механизмов, имеющих меньшую мощность.

Водяной калорифер: особенности конструкции

Водяной калорифер для приточной вентиляции экономичен в сравнении с электрическими аналогами: для того, чтобы нагреть одинаковый объём воздуха, используется энергии в 3 раза меньше, а производительность гораздо выше. Экономия достигается благодаря подключению к системе центрального отопления. С помощью термостата легко устанавливать необходимый температурный баланс.

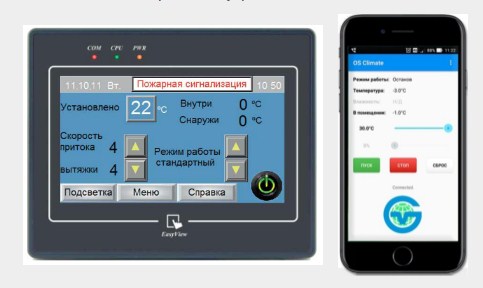

Автоматическое управление повышает эффективность. Щит управления приточной вентиляцией с водяным калорифером не требует дополнительных модулей и представляет собою механизм управления и диагностирования аварийных ситуаций.

Состав системы выглядит следующим образом:

• Температурные датчики уличной и обратной воды, приточного воздуха и степени загрязнённости фильтров.
• Заслонки (для рециркуляции и воздушные).
• Клапан нагревателя.
• Циркуляционный насос.
• Капиллярный термостат защиты от замерзания.
• Вентиляторы (вытяжной и приточный) с механизмом контроля.
• Контроль вытяжного вентилятора.
• Пожарная сигнализация.

Конструкция водяного канального нагревателя типа 60-35-2 (размер – 60 см х 35 см, рядность – 2) из оцинкованной стали, предназначенного для систем вентиляции и кондиционирования

Водяной и паровой калориферы представлены в трёх разновидностях:

• Гладкотрубные: большое количество полых трубок расположены вблизи друг от друга; теплоотдача небольшая.
• Пластинчатые: ребристые трубки увеличивают площадь теплоотдачи.
• Биметаллические: патрубки и коллекторы сделаны из меди, алюминиевое оребрение. Наиболее эффективная модель.

Принцип работы

Вентилятор, теплообменник и конвектор – так в общих чертах выглядит водяное нагревательное устройство.

Принцип работы приточной вентиляции таков:

1. Воздушный поток поступает в специальные воздухозаборные решётки, предохраняющие от попадания в каналы вентиляции насекомых, мелких предметов, птиц, животных.
2. Фильтры очищают воздух от загрязнений, вредных веществ, пыли.
3. Калорифер при помощи тепла, поступающего от водяной магистрали, нагревает его до нужной температуры.
4. Рекуператор смешивает вновь поступающий воздух с нагретым.
5. Вентилятор подаёт прогретые воздушные массы в помещение, а диффузор распределяет их равномерно по всей площади.
6. Шумопоглотители снижают звуковую мощность работающей установки.
7. В случае отключения подачи воздуха срабатывают клапаны, не допускающие поступления холодного воздушного потока внутрь помещения.

Пример использования воздухонагревателя VOLCANO в помещении шиномонтажа (температура воды +90 ºС)

Калорифер, не имеющий собственного нагревателя, состоит из двух основных элементов:

• Теплообменник, конструкция которого представлена системой трубок из металла – вода, поступающая из общей системы отопления, достигает здесь необходимой температуры.
• Встроенный вентилятор, разгоняющий прогретый воздушный поток по всей территории.

Подключение

Поступление воздушных масс может осуществляться в одном из двух вариантов:

• Левое выполнение: смесительный узел и автоматическое управление устанавливаются с левой стороны, подача воды производится сверху, отток - в нижней части.
• Правое выполнение: указанные механизмы находятся справа, трубка для подачи воды - внизу, «обратка» – в верхней части.

Трубки размещают на той стороне, где установлен воздушный клапан.

Водяные калориферы разделяются на 2 вида по типу вентиля:

• двухходовой – при подключении к общему теплоснабжению;
• трехходовой – при замкнутом способе снабжения теплом (к примеру, при подключении к котлу).

Вид вентиля определяется характеристиками системы, снабжающей теплом. К ним относятся:

• Вид системы.
• Температура воды в начале процесса и при оттоке.
• При центральном водоснабжении – разница между давлением в трубах подачи воды и её оттока.
• При автономном – наличие или отсутствие насоса, установленного на контуре притока.

Схема установки должна предусматривать недопустимость монтажа в следующих случаях:

• с вертикальным вводом и выводом трубы;
• с верхним забором воздуха.

Такие ограничения обусловлены возможностью попадания снежных масс в приток оборудования и дальнейшей протечки талой воды в электронный блок.

Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена (если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания)

Чтобы избежать сбоев работы блока автоматики, датчик температуры должен находиться во внутренней части элемента выдува воздуха на расстоянии не менее 0,5 м от механизма притока.

Методы обвязки

Обвязка представляет собою каркас из арматуры, с помощью которого регулируется поступление горячей воды. Узел обвязки помогает контролировать производительность калорифера приточной вентиляции, управлять им и поддерживать в здании заданный температурный режим.
Расположение узлов обвязки определяется местом установки, схемой воздухообмена, техническими параметрами оборудования. Применяют 2 варианта монтажа:

• Рециркуляционные воздушные массы смешиваются с приточными.
• Осуществляется только рециркуляция воздуха внутри помещения по замкнутому принципу.

С учётом этого существуют 2 метода обвязки:

• 2-ходовыми вентилями – при неконтролируемом обратном расходе воды;
• 3-ходовыми вентилями – при контроле за расходом воды в бойлерной или котельной.

Некоторые производители — например, «Интеграция» — выпускают узлы обвязки различной модификации, представляющие собою целые комплекты, состоящие из клапанов (балансировочных и обратных, двух и трёхходовых), насосов, байпасов, шаровых кранов, манометров, очистительных фильтров.

Схема обвязки узлов калорифера для приточной вентиляции. (Шаровые краны, установленные на входе и на выходе, позволяют перекрывать воду, а термоманометр – контролировать температуру и давление)

Если естественная вентиляция налажена хорошо, то возможностей для успешной работы оборудования гораздо больше. Правильный выбор обвязки в таких случаях эффективен, как для нагрева больших площадей на производстве, так и для частных домов, коттеджей.

Калорифер, используемый для вентиляции, обычно подключают к системе отопления непосредственно в точке воздухозабора. Если действует принудительная вентиляция, то монтаж воздухонагревателя может быть проведён в любом месте.
Калориферы для приточной вентиляции позволяют создать комфортный температурный режим как в промышленных, так и в жилых помещениях. Важно только правильно определиться с выбором теплоносителя, который будет наиболее эффективным (с минимальными затратами при максимальной производительности) в определённых условиях. Автоматизированная система – как, например, щит управления приточной вентиляцией с водяным калорифером, - позволит сделать использование нагревательных приборов для приточной вентиляции удобным и безопасным.

Расчёт водяного калорифера

Расчёт мощности калорифера, необходимой для обогрева конкретного помещения, проводят с учётом таких данных, как:

1. Объём (масса) приточного воздуха, который необходимо нагреть.
2. Начальная (внешняя) температура воздушных масс.
3. Целевая температура, до которой необходимо разогреть воздух перед подачей в комнату.
4. Температурный режим теплоносителя.

Расчёт калорифера производят исходя из площади поверхности подогрева и нужной мощности. Для каждой операции применяется своя формула. Рассчитать мощность калорифера можно только с учётом реальных данных в конкретных условиях, среди которых наиболее важные:

• способ подключения (к центральной теплосети или котельной);
• метод обвязки.

Расчёт мощности калорифера

Q т – тепловая мощность калорифера, Вт;
L – расход воздуха, м³/час
ρ возд – плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³;
с возд – удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С);
t вн – температура воздуха на выходе из калорифера, °C;
t нар – температура наружного воздуха, °C (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 согласно )

Калькулятор расчёта мощности калорифера

Страна	Россия
Производитель	ГлобалВент
Диаметр мм	200
Давление Па	400
Воздухообмен, м3/час	800
Применение	Для офиса / Для магазина / Для дома / Для вентиляции
Серия модели	Climate
Напряжение Вт	220
Мощность, кВт	0,44
Фазность	1
Состав	Оцинкованный
Назначение	Общее / Коммерческое / Промышленное / Специальное
Вид установки	Приточно-вытяжная
Тип рекуператора	Пластинчатый
Вес	60 кг
Мощность нагревателя кВт	9,0
Размер мм	В-304 Д-786 Ш-1202
Метод нагрева	Водяные
Тип установки	Горизонтальная
Гарантия от производителя, мес	24
Вентиляционные установки	да
Пульт управления	да

Серия установок Climate представляет собой самый популярный в настоящее время класс вентиляционного оборудования, совмещающих систему приточно-вытяжной вентиляции и кондиционер в компактном теплоизолированном корпусе со встроенной системой автоматики.

Все мы знаем, что КАЧЕСТВО ВОЗДУХА в помещении определяется не только количеством кислорода, но - в значительной мере - отсутствием механических (пыль), химических (испарение от мебели, строительных и отделочных материалов), органических (дым, пыльца, микроскопические клещи) и других загрязнений. Повысить КАЧЕСТВО и КОМФОРТНОСТЬ окружающего нас микроклимата помогают системы приточно-вытяжной вентиляции.

Основное предназначение универсальной системы Climate прямоточная (без рециркуляции) подачи в помещение очищенного нагретого или охлажденного наружного воздуха с автоматическим поддержанием заданной пользователем температуры в помещении.

• Установка поддерживает необходимый баланс приточного и вытяжного воздуха в обслуживаемом помещении или создает нужный дисбаланс.
• Через систему воздуховодов свежий, отфильтрованный, подогретый или охлажденный воздух устремляется в Ваше помещение.
• Отработанный, влажный и наполненный испарением и воздух выбрасывается наружу.
• Таким образом, и днем и ночью квартира (дом, офис) проветривается даже тогда, когда закрыты все окна.
• Свежий воздух способствует повышению работоспособности, одновременно снижая риск заболевания простудными, аллергическими инфекционными заболеваниями.

L - Приток слева если смотреть на установку со стороны улицы.

R - Приток справа если смотреть на установку со стороны улицы.

**E - electrical heater (электрический нагреватель)

*** W - water heater (водяной нагреватель)

**** установки Climate 31,35,38 поставляются с встроенными отсечными клапанами.

***** у установок Climate 35,42,50 блок управления находится со стороны вытяжки, в остальных случаях, блок управления находится со стороны притока.

****** в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

Принцип работы установки Climate

Схема работы

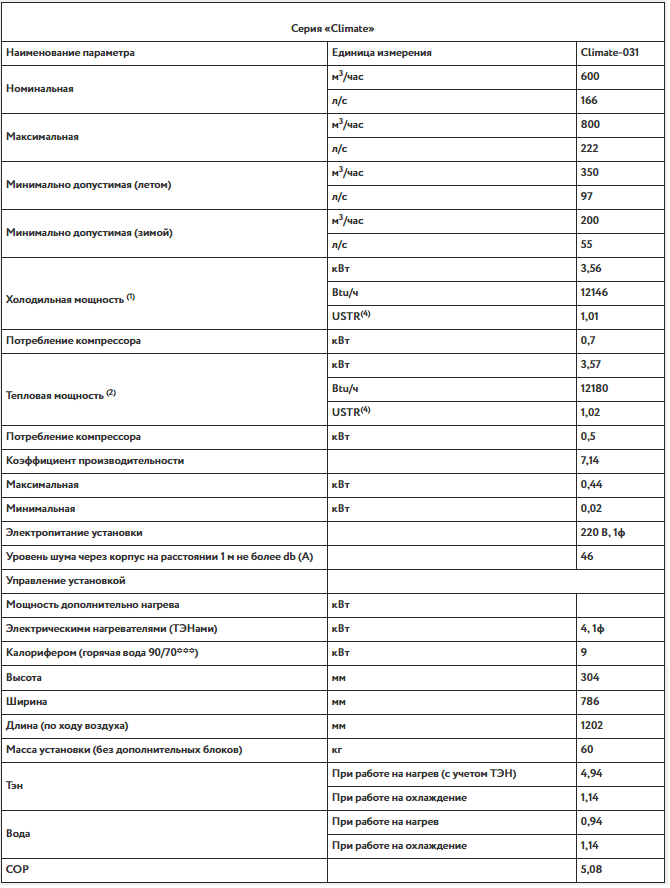

(1) - при t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и t внутр. 22°С

(2) - при t нар. 7°С сух.терм. или 6°С мокр.терм. и 20°С и 40% отн.влаж. внутреннего воздуха

* - 1ф под заказ

** - в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

*** - температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

• Регулировка скорости;
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).​

Конструкция установки CLIMATE

1. Фильтры EU-4

Страна-производитель ткани: Германия

Тип: кассетные, регенерируемые

2. Вентиляторы

Страна-производитель: Германия

Тип: радиальный, двустороннего всасывания

3. Компрессор фреонового контура

Производитель: Mitsubishi Electric

Тип: роторный.

Гарантированный ресурс: более 80 000 часов, или более 10 лет непрерывной работы

4.Электрический нагреватель

- (стандартная комплектация)

5. Водяной калорифер (комплектация под заказ)

Страна-производитель: Россия

6. Энегроэффективные теплообменники

Страна-производитель: Россия

Тип: оребренные, медно-алюминиевые, шестирядные

7. Автоматика

Страна-производитель: Россия

8. Теплоизолированный корпус системы крепления без потери высоты

Система автоматизированного управления

• Полная самодиагностика при включении;​
• Протоколирование работы установки с записью в энергонезависимую память;​
• Процедура модернизации программного обеспечения;​
• Автоматическое переключение режимов "нагрев/охлаждение" согласно показаниям температурных датчиков и настроек пользователя;
• Наличие сервисного режима-просмотра показаний каждого температурного датчика;
• Регулировка скорости;
• Возможность интеграции в систему диспетчеризации, удаленного управления через локальную сеть "Ethernet";
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).
