Дачные домики обыкновенно построены из горючих материалов, а пожарная часть находится далеко. Да и подъехать можно не к каждому строению, а от сильного ветра, сопровождающего любую грозу, тоже ничего хорошего ожидать не следует.
Порой от удара молнии выгорают целые дачные поселки.
Расскажем о том, как своими силами сделать эффективный молниеотвод и свести на нет риск прямого попадания «небесного разряда» в дом.
Откуда появляются молнии
Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.
Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.
Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния - громадный электрический искровой разряд:
Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.
Молниеотвод своими руками
Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.
Если у вас отсутствует на даче молниеотвод - пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления - сделать все самому. Что же для этого нужно знать?
Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.
Это защищенный от коррозии, оголенный проводник - то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).
Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.
Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.
Из чего состоит грозозащита: устройство
Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:
Молниеприемник.
Токоотвод (спуск).
Заземлитель.
Расскажем о каждом элементе подробнее.
Молниеприемник
Молниеприемник - металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.
При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.
1. Штыревое (или стержневое) устройство молниеприемника - это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).
Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.
Материалы для изготовления:
Стальная труба (20-25 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.
Стальная проволока (8-14 мм). Причем токоотвод должен быть точно такого же диаметра.
Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).
Главное условие для всех этих стальных материалов - сечение минимум 50 мм².
2. Тросовое устройство молниеприемника - это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.
Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.
Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.
3. Сетчатое устройство системы молниеприемника - это проложенная над крышей сетка толщиной 6-8 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.
4. Ну и совсем редко используется покрывное устройство молниезащиты - это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).
Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.
Токоотвод
Токоотвод (спуск) - средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.
Главное предназначение токоотвода - это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.
Идеальный путь для прохождения электротока - кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.
Самый ходовой материал для токоотвода - неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.
Минимальное расстояние от стены до токоотвода 15-20 см.
Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.
Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом - 120 мм.
Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.
Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.
Для улучшения контакта можно обработать концы проволоки оловом и спаять.
Заземлитель
Заземлитель (заземляющие электроды) - находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.
Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.
С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).
Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.
Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением 5о мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.
Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.
На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.
Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.
Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.
Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:
Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.
bydom.ru
Защищаем частный дом от молнии – обзор хорошего громоотвода
Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям Сам Электрика о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!Принцип работы системы

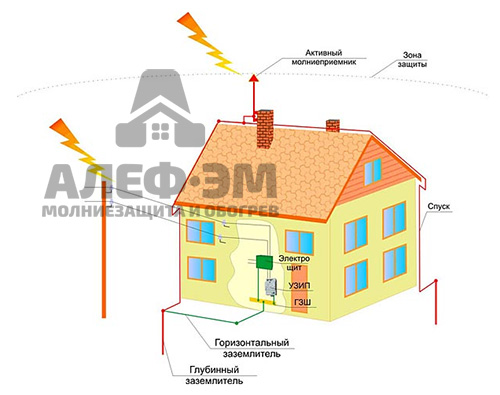

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:
Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.
Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.
Краткий обзор по монтажу молниезащиты
Составляющие элементы защиты
Молниеприемник
Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

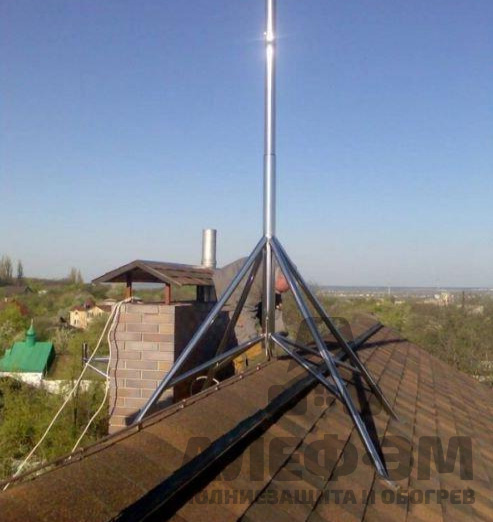

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.
Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.
Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.
Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.
Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!
Токоотвод
В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой.
Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками
Заземлитель
Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.
Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме треугольник, которая как раз и показана на фото:
Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.
Надежный громоотвод на даче - видео урок по созданию
Инструкция по изготовлению
Чтобы Вам было понятнее, как самому собрать систему громоотвода частного дома в единое целое, предоставляем пошаговую инструкцию с фото примерами:
Видео инструкция по сборке молниезащиты профессионалами
Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.
Похожие материалы:
samelectrik.ru
Громоотвод на даче. Делаем молниезащиту своими руками.
Бытует распространённое мнение, что деревянный дом не нуждается в защите от молнии. Мол, дерево - не проводник, напротив диэлектрик, да и высота крыши невелика, поэтому громоотвод на даче не нужен. Такого рода заблуждения убийственны в буквальном смысле слова, поскольку молния в сухую погоду это настолько же редкое явление, что и молния шаровая. А вот в грозу, когда лъет, как из ведра, проводником электричества является вовсе не дерево, а вода, которую к диэлектрикам относить опасно для жизни.
На этих фото последствия редкого явления – названия, которому мы не знаем. Просто была сильная гроза, и, несмотря на то, что дом снабжён молниезащитой, в качестве контура-приёмника разряда выступила не она, а периметр водослива крыши (он металлический). Все автоматы выключились, но пока это происходило, автор успел сделать несколько фото. Это телевизор со спутниковой антенной, которая на высоте 2,3 м от земли на стене, и вроде бы совсем не подвержена молниям.
Сначала молния представилась, и показала себя,
после чего проигралась с картинкой ТВ.
После этого картинка пропала, но ресивер ещё был жив, перейдя в режим заводской настройки.
После чего дом был полностью обесточен, и чем кончилось бы дело осталось загадкой. Фото делались на мобильный, поэтому как Вы понимаете, процесс был не мгновенным. Достать, включить, сделать снимок и т.д.
Ресивер пришлось чинить – сгорел, одновременно пострадала обычная антенна (метровый диапазон), в двух местах обгорел водослив. Перегорели три светодиодные лампы. Все лампы накаливания уцелели. Пожара не случилось, повреждений электропроводки тоже, именно благодаря правильному подключению заземления и молниеотводу. Так что громоотвод на даче нужен, так как мы слишком мало знаем пока про молнии.
Это была преамбула, а теперь о том, что и как можно сделать своими руками, чтобы избежать таких катаклизмов.
Немного теории о практике молниезащиты
Мы гордимся практическими знаниями об электрике, но не верим, что учёные уже поняли, что такое молния – то есть спонтанный разряд атмосферного электричества. В идею о том, что электричество вырабатывают облака, которые «трутся друг о друга» мы тоже не верим. Но мы знаем, что практические методы защиты есть, и они давно доказали свою эффективность. На этом аспекте и сосредоточимся, приняв за теоретическую модель пару законов термодинамики, и ещё почитав о разряде в насыщенной газовой среде.
В этой модели разряд будет происходить между точкой наибольшего потенциала (где-то в облаках) и ближайшей точки минимального потенциала. Заметим, что именно так и происходит в подавляющем большинстве практических случаев. Поэтому мы принимаем за правильную модель громоотвода на даче условную точку над крышей, которая, будучи верхушкой умозрительной полусферы, накроет весь дом.
Радиус этой полусферы задаёт не высота дачного громоотвода, а объём потенциала, который он способен принять и отдать в Землю (потенциал которой относительно бесконечен). Фактически радиус такой полусферы – глубина заземления, и нам осталось понять, как выбрать материалы, чтобы перейти к задаче, как сделать молниезащиту своими руками на даче.
Подготовительные работы в обустройстве молниеотвода
В преамбуле рассказано о том, что может случиться в частном доме, который снабжён молниеотводом, если допущены две ошибки. Первая в том, что приёмник молниеотвода рядом с антенной, возможно, это дало свой эффект. Второй, более грубой ошибкой, стало постоянное сечение канала молниеотвода на всём протяжении. Проще говоря, от металлической полосы приёмника до самого заземления идёт ровно такая же полоса. По всей высоте.
Приёмник молнии может быть тонким, его задача закинуть удочку и ожидать поклёвки. Но чем ниже и ближе к земле линия отвода разряда, тем «толще» она должна становится. В Землю должен быть закопан очень толстый проводник. То есть от крыши к земле идем, наращивая сечение молниеотвода.
Итак, делаем молниезащиту своими руками на даче, не прибегая к помощи специалистов.
- Определяем высоту и конфигурацию крыши, мысленно накрывая её полусферой от верхней точки громоотвода, который делаем на своей даче.
- Радиус полусферы определяем как сечение в 5 кв.мм. на 1 метр высоты. То есть громоотвод на даче высотой в 12 метров (для квадратного дома) должен иметь сечение 12 х 5 = 60 кв. мм. Это полоса 1 см толщиной в 6 мм. Уточним, что это минимально допустимое значение для точки, в которой труба приёмника будет приварена к каналу отвода разряда. То есть чем ниже будет спускаться эта лента, тем толще она должна быть.
- Определяем точку крепления трубы приёмника молний. Печная труба не лучший вариант – лучше закрепить шест на стене, немного увеличив высоту, чем позволять мощному разряду бить в центр крыши. Копаем яму для заземления, чаще всего треугольной формы, как и для заземления.
- Высоту шеста, глубину ямы и сечение металла в яме оцениваем по принципу – чем больше, тем лучше, но без фанатизма. Если сделать слишком высокий шест и очень хорошую яму с заземлением, то Ваша дача на свой громоотвод будет собирать все молнии в округе. Накиньте процентов 10 сверху – этого будет достаточно.
Не вбиваем в землю несколько арматурин! Копаем яму, свариваем между собой несколько металлических прутьев, убеждаемся в прочности сварки, места сварки покрываем защитными составами и после этого закапываем яму.
Закончив подготовительные работы, делаем молниезащиту своими руками:
- На шесте закрепляем металлический пруток. Желательно установить веер на конце (подойдёт старая металлическая щётка);
- Винтовыми соединениями, предварительно тщательно зачистив места контактов, соединяем ленту и молниеприёмник;
- Проследим за тем, чтобы и молниеприёмник и лента не имели контакта с крышей – при необходимости ставим изоляторы (стоят копейки и прикручиваются обычными саморезами);
- Ленту опускаем вдоль стены до уровня земли и привариваем к контуру заземления. Место сварки покрываем защитными составами;
- Проверяем отсутствие примыкания ленты отвода к стене, проверяем изоляторы, соединения и закапываем яму с заземлением;
- Ни в коем случае не пытаемся, сэкономить и на это же заземление подвесить землю электропроводки!
Наш громоотвод на даче готов. Осталось дождаться катаклизма, чтобы проверить его в действии.
Некоторые нюансы обустройства громоотвода на даче
Железо зачем-то ржавеет, особенно в земле. Покрыть заземление защитным составом можно, но правильнее взять более толстую железяку. Уголок 120х120 толщиной 12 будет ржаветь в земле лет 40, не потеряв проводимости относительно всего контура молниезащиты.
Дополнительная пропитка огнезащитным составом деревянных стен вдоль всей линии молниеотвода будет очень полезным и не лишним средством защиты от возгорания.
Прежде чем выбрать конкретное место для шеста с громоотводом на своей даче, походите вокруг и посмотрите на высокие деревья и строения вокруг. Правильное место будет там, где дальше всего от ближних самых высоких точек. Именно дальше всего!
Весь комплекс работ можно сделать за день, максимум за два. Это не самая трудная задача, она даже не требует специальных знаний. Но она требует скрупулёзности и тщательности, поэтому делайте это своими руками, не привлекая наёмников. Вы же хотите себя защитить, а не получить заверения о том, что Вы защищены.
obelektrike.ru
Молниезащита частного дома своими руками: материалы, схема, инструкция
Дом и дача Календарь садовода Июнь Дом и постройки Своими рукамиПопадание молнии в незащищенные частные дома и деревья, к сожалению, не редкость. Наличие молниезащиты на даче необходимо - она отведет разряд в землю и поможет сберечь ваше имущество, а порой и жизнь. Мы расскажем как можно сделать громоотвод своими руками, пользуясь подручными средствами и инструментами.
Как защитить от молнии частный дом Молниеотвод может быть:
- Стержневой – закрепленный на станине металлический штырь (на крыше, возле дома, на растущем возле дома высоком дереве). Посредством металлической проволоки штырь соединяется с системой заземления. Такой молниеотвод выглядит эстетично, но площадь покрытия его не велика. Рассчитать площадь защиты им просто: от самой верхней точки штыря нужно мысленно прочертить линию к земле под углом 45º. Все, что окажется в зоне треугольника по периметру – защищено от ударов молнии.
Мотаж стержневой молниезащиты - Тросовый – особенность его состоит в нескольких мачтах (две или четыре), соединенных между собой стальной или алюминиевой проволокой. Такой молниеотвод более эффективен и покрывает защитой большую площадь.
Тросовый молниеприемник на крыше частного дома Эти два вида громоотводов наиболее распространены и применяются в частных домах и на дачах, так как конструкция их проста, и монтаж не сложно провести своими руками.
Элементы молниезащиты
Любой вид системы громоотвода состоит из трех обязательных элементов:
- Молниеприемник. В стержневом молниеотводе это штырь, закрепленный выше дымохода не менее чем на 1 м, в тросовом – проволока, соединяющая мачты на крыше. Металлическая крыша тоже может выполнять роль молниеприемника, если толщина покрытия составляет 4-7 мм.
- Токоотвод – один из основных элементов молниезащиты. Представляет от собой медную (d 16 мм²), алюминиевую (d 25 мм²) или стальную (d 50 мм²) проволоку.
- Заземление – система из металлических стержней, соединенных между собой токопроводным материалом. Расположено оно под землей на глубине не менее 80 см.
Материалы и инструменты
Для сооружения молниезащиты собственными руками понадобятся:
- Молниеприемник представляет собой заостренный штырь. Может использоваться телевизионная мачта или радиоантенна, также можно купить молниеприемник одного из ведущих производителей: SCHIRTEC, OBO Bettermann, J Propste, GALMAR;
- Медная, алюминиевая или стальная проволока рекомендованного сечения;
- Штыри, трубы или ленты металла для заземления;
- Мачта (станина);
- Пластиковые крепления;
- Инструменты (молоток, дрель, лопата).
Монтаж тросового молниеотвода
На первом этапе монтажа молниезащиты необходимо натянуть проволоку по конькам крыши, которая будет служить молниеприемником.
Схема монтажа троссового молниеприемника Если крыша покрыта возгорающимися материалами (деревом, пластиковой черепицей), проволока должна находиться на расстоянии 10-15 см от поверхности на специальных пластиковых креплениях. Концы проволоки крепят к металлическим мачтам (горизонтальным молниеприемникам), или загибают вертикально.
Монтаж и крепление молниеприемника Токоотвод крепят к молниеприемнику посредством сварки, болтов или заклепок. Места соединения изолируют. На крыше токоотвод фиксируют скобами, на стенах дома – пластиковыми креплениями. Проволоку можно поместить в кабель-канал, чтобы избежать негативного влияния на нее атмосферных явлений.
Токоотвод с крыши частного дома Система заземления монтируется на расстоянии не менее 5 м от дома, дорожек, скамеек. Поблизости не должно располагаться площадок для игр детей и выгула животных. Заземление работает только во влажном грунте, что тоже необходимо учитывать при выборе места.
Порядок устройства заземления молниезащиты:
- Выкопать траншею на глубину, где грунт всегда сырой (не менее 80 см)
- Вбить в дно траншеи металлические штыри.
Контур заземления для защиты от молний - Штыри соединить между собой стальной лентой или трубой с помощью сварки.
- Продлить заземление стальной лентой к месту соединения его с токоотводом.
- Подсоединить токоотвод к заземлению.
Крепление токоотвода к заземлению Монтаж стержневого молниеотвода
Для стержневого громоотвода необходим монтаж высокой станины. Ее роль может выполнять мачта телевизионной антенны. Стержневой молниеприемник крепят к мачте сваркой или болтами.
Схема стержневого молниемника в частном доме Монтаж токоотвода и заземления такой молниезащиты не отличается от описанного выше. После окончания работ необходимо проверить сопротивление всей системы. Оно не должно превышать 10 Ом.
Обслуживание
Профилактическое обслуживание громоотвода включает в себя периодическую чистку стержневого штыря от грязи, пыли и окиси, а также проверки целостности всех соединений.
Самостоятельно смонтировать громоотвод на даче не сложно. Если следовать всем рекомендациям и нормам инструкции по устройству молниезащиты РД 34.21.122-87, то в нужный момент она сработает безотказно.
Несмотря на то, что сделать молниеотвод своими руками просто, рекомендуется обращаться к специалистам для выполнения такой работы. Только профессионалы смогут подсказать какие материалы лучше использовать конкретно в вашей ситуации, оказать квалифицированную помощь в выборе правильного места для установки, и учесть негативные факторы от влияния которых защита может не сработать.
Как украсить пенек на даче своими руками
Обустройство громоотвода на дачном участке – важное условие безопасности нахождения на нем во время непогоды. Разряды электрического тока огромной силы при наличии громоотвода не оказывают влияние на конструкции дома и остальные элементы, находящиеся в зоне защиты. Однако не стоит думать, что громоотвод препятствует ударам молнии. Все обстоит иначе. Он становится проводником для отвода разряда от дома, уводя ток силой до 100 тысяч ампер в заземлитель.
Варианты устройства громоотвода
Классический громоотвод может выполняться в одном из двух вариантов: в виде одиночного стержня или системы тросов, натянутых между молниеприемниками. Первый вариант обычно применяется для защиты отдельного дома, в то время как второй – для создания безопасной зоны на целом участке. Тросовый громоотвод также рекомендован для зданий, имеющих значительную длину.
Составные части громоотвода
В защите от молний в первую очередь нуждаются дома с крышей из металла или металлочерепицы, так как такие варианты не имеют заземления, поэтому во время грозы накапливают на себе электрические заряды.
В случае с металлической крышей без изоляционного слоя, имеющей толщину покрытия для железа – 4 мм, для меди – 5 мм или для алюминия – 7 мм, возможно упрощенное устройство громоотвода, когда роль молниеприемника берет на себя ее поверхность. В таком случае через каждые 20 метров крыши производится заземление. Здесь нужно учитывать качество кровли, ведь если имеются какие-то разрывы, то нужного эффекта от такого молниеприемника не будет.
В остальных случаях громоотвод должен состоять из следующих элементов:
- молниеприемника (1) в виде тонкого электрода или системы электродов, устанавливаемых над домом на определенной высоте;
- токоотвода (2) – кабеля, соединяющего приемник с заземлением;
- заземлителя (3), уводящего ток в землю.
Молниеприемник
Элементом, в который при наличии громоотвода ударяет молния, является молниеприемник. Выполняется он обычно в виде стержня из стали, меди или другого материала со сходной проводимостью. Не нужно покрывать его краской или лаком, чтобы избежать коррозии, иначе он потеряет нужные свойства.
Площадь сечения: для стали – 50 кв. мм, для меди – 35 кв. мм, для алюминия – 70 кв. мм.
Установить молниеприемники можно с разных сторон или по центру крыши. Если устанавливается несколько молниеприемников, то они соединяются в общую цепь, замкнутую на заземлитель. Стержень можно расположить не только на поверхности крыши, но и на печной трубе или ближайшем высоком дереве. Оптимальной будет высота не более 15 метров. Если он устанавливается на дереве, то крепление производится таким образом, чтобы стержень возвышался над кроной не менее чем на 0,5 м и на 10–15 см выше дома.
Кроме стрежней возможны варианты защитной сетки (арматура толщиной 6 мм) и тросовой системы. Второй способ является более рациональным для дачного дома, так как трос натягивается на высоте выше уровня крыши, а сетка размещается на самой кровле. Трос диаметром не менее 5 мм натягивают по коньку крыши на стойках, после чего опускают вниз, где соединяют его с заземлителем. Таким образом, он выполняет и функцию молниеприемника и токоотвода.
Также в качестве приемников могут использоваться отдельные части строения (водосточные трубы, металлические ограждения). Их применение разрешено, если они имеют сечение большее, чем нужно для нормальной защиты.
Токоотвод предназначен для соединения молниеприемника и заземлителя. Выполняется он из алюминиевого или медного провода большого сечения. Для этих целей подойдет витой провод, который применяется для прокладки воздушных линий электропередач. Крепление токоотвода осуществляется с использованием клеммников, муфт или обжимных трубок.
Расстояние между молниеприемником и заземлителем должно быть минимальным, поэтому провод направляется по прямой вниз. Количество токоотводов зависит от площади дома. Для коттеджей площадью около 200 кв. м рекомендуется устанавливать 2 токоотвода на расстоянии примерно 20 м друг от друга.
Фиксируется он на специальном шесте или непосредственно на стене дома с помощью пластикового крепежа. Для защиты токоотвода можно изолировать его от воздействия окружающей среды при помощи кабель-канала.
Заземлитель
Так как заземлитель нужен для отвода разряда молнии в грунт, то он должен обладать маленьким электрическим сопротивлением. Для этих целей подойдут как дорогие материалы, такие как медь, алюминий, латунь и другие нержавеющие металлы, так и более дешевая обычная сталь. Заземлитель не должен иметь повреждений и следов ржавчины, так как они могут стать причиной уменьшения диаметра стержней из-за разрушения металла.
Для качественного заземления может применяться не один, а несколько стержней, которые погружаются в грунт вдали от дорожек и кровли, особенно если она изготовлена из легковоспламеняющегося материала. В дачных условиях в качестве заземлителя также можно использовать любой крупный металлический предмет, имеющийся под рукой: спинку от старой кровати, чугунною ванну, арматурную сетку и подобное.
Тип заземления зависит от параметров дома и особенностей грунта. Сухой грунт отличается низким уровнем грунтовых вод. Чтобы ток доходил до влажной почвы, необходимо вертикальное заземление. Заземлитель в этом случае выполняется из двух стержней сечением 100 мм и 2-3 м в высоту, вбиваемых на расстоянии 3-4 м друг от друга. Стержни соединяются между собой проволокой, тросом (медный, алюминиевый) или лужеными пластинами железа, к центру которого приваривается токоотвод.
Для влажного грунта характерен более высокий уровень грунтовых вод, поэтому можно не выполнять вертикальное заземление, заменив стержни уголками полосовой стали, водопроводными трубами или другими подобными металлическими элементами. Укладывается горизонтальный заземлитель на глубину 1 м.
В данном случае роль заземлителя может выполнять и токоотвод, уложенный в землю таким образом, чтобы занять как можно большую площадь соприкосновения с почвой. Соединенная конструкция может иметь форму гребешка (буквы Ш) или треугольника. Недопустимо при крепеже проволоки применение ручной скрутки и плоскогубцев, разрешается только обычная или холодная сварка.
Размещению заземлителя нужно уделить отдельное внимание. Это должно быть удаленное от дома и дорожек место, недоступное для детей и домашних животных, желательно огражденное. Минимальное расстояние до дома должно составлять не менее 1 м.
Так как вода является отличным проводником электрического тока, то лучше, если почва вокруг заземлителя будет влажной, тогда разряды будут быстро уходить в землю, не накапливаясь на стержне. Обеспечить дополнительную влажность можно с помощью потока дождевой воды из стока с крыши либо целенаправленным поливом почвы.
Для каждого строения необходимо произвести расчет громоотвода, так как каждая конфигурация способна обеспечить защитную зону различных размеров. Параметры данной зоны можно рассчитать самостоятельно, учитывая особенности и габариты дачного дома.
Одиночный стержень образует защитную зону, которая по геометрии близка к конусу, имеющему угол при вершине примерно 45°. Вершина этого конуса будет находиться в наивысшей точке громоотвода. У молниеприемника тросового типа зона защиты имеет более сложную геометрию, в которой трос служит ребром, а каждый стержень образует свой конус.
Расчет защитной зоны одиночного стержня можно произвести по следующей формуле:
где R – радиус зоны над самой высокой точкой дома, h – расстояние от самой высокой точки дома до пика громоотвода.
Чтобы выяснить, достаточно ли высоты стрежня для защиты определенной зоны на уровне земли, можно воспользоваться следующим расчетом. Допустим, высота конуса будет обозначена h o , радиус на земле – R o , высота здания – h x , радиус на уровне высоты здания – R x , высота стержня – h. Тогда с учетом высоты имеющегося громоотвода и высоты дома неизвестные значения будут вычисляться по формулам:
R x = 1,5*(h-h x /0,92).
На практике расчеты выглядят так: если стержень имеет длину 10 м, то радиус зоны защиты на земле будет составлять 1,5*10 = 15 м, остальные параметры вычисляются аналогично.
Для расчета необходимой длины стержня можно воспользоваться теми же формулами, подставив в них желаемый радиус защитной зоны. В случае со сложной геометрией молниеприемника нужно нарисовать графическую модель дома и громоотвода и высчитать зону защиты геометрическим путем.
Высота громоотвода не должна превышать 12 м, поэтому, если не удается уложиться в данные ограничения, используя одиночный стержень, для расширения защитной зоны рекомендуется использовать несколько мачт.
Установка громоотвода
Чтобы установка громоотвода была осуществлена правильно, стоит придерживаться следующей методики:
- Измерить высоту крыши и определить ее геометрию. Для наглядности начертить схему, по которой можно определить будущую защитную зону.
- Определиться с типом молниеприемника. Для квадратных домов достаточно одиночного стержня, для длинных строений оптимально применение тросовой системы.
- Произвести расчет защитной зоны и определить нужную высоту стержня (стержней). Минимальное сечение молниеприемника должно соотноситься с его высотой в пропорции 5 кв. мм на метр.
- Определить точку крепления молниеприемника и зафиксировать его на крыше или стене.
- Выкопать яму для заземлителя и поместить его на нужную глубину.
- Соединить между собой заземлитель и молниеприемник.
- Проверить громоотвод мультиметром. Его сопротивление не должно превышать 10 Ом.
Обустроить громоотвод можно и на дереве, которое в 2,5 раза выше дома и располагается на расстоянии не менее трех метров от него. Молниеприемник в таком случае крепится на длинном металлическом шесте, фиксируемом на дереве с помощью хомутов из синтетического фала. Соединение с заземлителем осуществляется проволокой не менее 5 мм в сечении.
Дальнейшая эксплуатация
Установленный громоотвод не нуждается в особом уходе. Его нужно лишь периодически проверять на отсутствие повреждений и качество металлических соединений. Если стержень молниеприемника уменьшился в диаметре или места стыков потеряли целостность, то данные элементы требуют замены. Место расположения заземлителя также должно подвергаться проверке, а земля вокруг него поддерживаться во влажном виде.
Громоотвод необходим в первую очередь потому, что заряд, накапливаемый в грозовых облаках, способен нанести немало ущерба в случае его попадания в жилые постройки.
Почему опасны молнии? Обычно их мощность составляет 100 000 А, но иногда этот показатель достигает 200 000.
Попадая во что-либо, такой мощный поток энергии вызывает нагрев, который в свою очередь становится причиной пожаров.
Именно поэтому в домах необходима , чтобы не было опасности возникновения возгорания, а заряд отводился в землю.
Конструкция громоотвода
Громоотвод должен состоять из этих элементов:
- молниеприемник (принимает на себя заряд, перехватывая его);
- токоотвод (его функция - направление принятого тока в полость земли);
- заземлитель (позволяет обеспечить соединение дома, прибора и земли).
Система громоотвода должна быть выполнена в соответствии с учетом конструктивных особенностей элементов.
Важно, чтобы металл применялся в производстве всей системы один и тот же.
Молниеприемник для громоотвода своими руками
Приемником послужит стержень, выполненный из стали. Он должен быть выше самой верхней точки дома. Основные особенности:
- сечение 50 мм квадратных;
- проволока катанка должны быть с диаметром восемь мм;
- стержень можно заменить установить медный, но тогда сечение должно составить 35 мм.
Молниеприемником может быть даже водосточная труба, поскольку она состоит из металла.
Также можно остановиться на , кровле, если таковые аналогичным образом произведены из металла.
Схема монтажа будет выглядеть следующим образом:
Громоотвод в доме устанавливается в случае, если кровля произведена из алюминия, железа, меди.
Важно, чтобы материал был целостным, иначе ток не попадет в отводящие элементы.
Также нельзя допускать при обустройстве громоотвода наличие теплоизоляционного материала крыши.
Вообще покрытий быть не должно. Исключение - тонкий слой краски, которая призвана придавать антикоррозийный эффект.
Для соединения всех элементов громоотвода необходимо использовать цельную арматуру.
Если толщина материала крыши превышает установленные значения:
- для алюминия это 7 мм;
- для меди 5 мм;
- для железа 4 мм.
Также, если покрыта теплоизоляционным материалом, в качестве молниеприемника нужно использовать трубу.
Если кровля разделена на несколько отдельных элементов, соединить их можно арматурой.
Токоодвод для громоотвода своими руками
Токоотводом послужит тот же материал, из чего состоят молниеприемник. Помогут сделать расчет сечения следующие показатели:
- алюминий - 25 мм квадратных;
- медь - 16 мм квадратных;
- сталь - 50 мм квадратных.
Непосредственно установка молниезащиты не предполагает токоотвод, который ведет по долгому пути.
Длина должна быть максимально короткой. Также нельзя допускать поворотов и, тем более, острых углов.
В таком случае возрастает вероятность, что на повороте появится искра, которая приведет к возгоранию.
Токоотвод состоит из металлической полосы и проволоки катанки. Он может быть проведен внутри стены, если она не состоит из легко воспламеняемого материала.
Крепление осуществляется металлическими скобами в любом случае. Если стены легко воспламеняемые, токоотвод нужно устанавливать не ближе, чем за 10 сантиметров от них.
Если вы проводите на этапе строительства , проследите, чтобы между проводами и токоотводом было расстояние больше 10 см.
Внимание: изолировать и окрашивать элементы громоотвода нельзя!
Как сделать заземлитель для громоотвода
Заземлители производят из таких материалов:
- медь - сечение 50 мм квадратных;
- сталь - сечение 80 мм квадратных.
Как установить заземлитель?
Очень легко: потребуется создать яму глубиной около 1-2 метра, вставить прутья из стали или меди, сварить их между собой, закрепить и подключить арматурой.
Все элементы проще устанавливать из стали, поскольку она считается в качестве оборудования для громоотводов наиболее надежной.
Чтобы избежать , лучше установить молниеприемник как можно выше.
.jpg)
Отлично, если возле дома есть высокое дерево, на которое и будет установлен элемент системы.
Заземлитель устанавливается не ближе, чем 1 метр от стены дома. Это обусловлено тем, что необходимо достаточно места для распределения отведенной энергии.
В противном случае в доме может возникнуть короткое замыкание, будут перепады напряжения.
Также необходимо помнить, что от дорог и заборов, особенно если они состоят из металла, должно быть не меньше 5 метров до заземлителя.
Почему важно устанавливать молниерпиемник как можно выше? В таком случае он сможет захватывать энергию с молнии под большим углом. Чем ниже приемник - тем хуже осуществляется захват.
Поможет вам найти ответы, на интересующие вас вопросы.
Иногда владельцы частных домов задумываются о том, как защитить себя и свой дом от удара молнией. Ведь есть регионы, где интенсивность гроз составляет от 80 часов в год. Поэтому возникает необходимость в установке громоотвода. А это может потребовать дополнительных расходов. Но ведь всегда можно сделать громоотвод на даче или в частном доме своими руками.
Надо понимать, что любой громоотвод будет действовать только на определенном расстоянии и защищать лишь пространство вокруг себя. Необходимо установить его таким образом, чтобы в эту зону вошли все здания, находящиеся на участке, тем самым обеспечив их защиту от попадания молнии .
Различают степень надёжности громоотвода — тип А и тип Б. При этом речь идёт о зоне защиты. Первый тип защищает на 99,55% и определяется как самый надёжный, второй - на 95%. Существует термин «условная граница зоны» — здесь надёжность будет самой слабой.
Защиту зоны можно рассчитать. Параметры будут зависеть от типа и высоты громоотвода. Предположим, на смонтирован одиночный громоотвод-стержень, имеющий высоту (h) 150 метров. Если представить это с помощью схемы, то зона защиты громоотвода выглядит как конус. Рассмотрим формулы и пример расчета:
Зная высоту громоотвода, можно вычислить значения R x , R o и h o .
Для зоны А расчёт будет выглядеть следующим образом: h o = 0,85h; R o = (1,1-0,02)h; R x = (1,1-0,02)*(h-h x /0,85).
Для зоны Б : h o = 0,92h; R o = 1,5h; R x = 1,5(h – h x /0,092).
Где h o — высота конуса, R o — радиус на уровне земли, h x — высота здания, R x — радиус на уровне высоты здания.
Эту формулу можно использовать и для расчёта других неизвестных. Например, нам необходимо узнать высоту громоотвода, но мы знаем значения h x и R x , тогда для типа Б расчёт будет выглядеть так:
h = R x + 1,63h x /1,5.
Провести такой расчёт совсем не сложно, зато это станет гарантией того, что ваш дом надёжно защищён от грозовых ударов молний.
Устройство
Для того, чтобы соорудить громоотвод, необходимы следующие элементы:
- молниеприёмник,
- токоотвод,
- заземлитель.
Молниеприёмник выглядит как металлический стержень. Он будет возвышаться над кровлей и принимать прямые удары молний, обеспечивая защиту дома и выдерживая нагрузки высокого напряжения. Лучше всего в качестве материала подойдёт сталь полосовая или круглая, имеющая площадь сечения не меньше 60 кв.мм. Также есть требования к длине такого молниеприёмника — стержень должен быть больше или равен 20 см. Размещают его исключительно в вертикальном положении. В качестве места лучше всего выбрать самую высокую точку здания.
Токоотвод представляет из себя толстую проволоку диаметром 5-6 мм. Хорошим материалом станет оцинкованная сталь. Располагается токоотвод в месте, где предположительно может ударить молния. К примеру, таким местом может стать конёк или край фронтона. Крепится токоотвод не совсем вплотную к зданию. Необходимо отступить расстояние в 15-20 см. Если же речь идёт о кровле из легковоспламеняющихся материалов, то тут надо быть особенно аккуратным и обязательно оставлять зазор. В качестве крепёжных элементов можно использовать скобы, гвозди или хомуты.
Заземлитель необходим, чтобы в землю. При выборе материала нужно учитывать, что этот элемент должен легко проводить электрический заряд, поэтому выбирать стоит тот материал, который будет обладать минимальным значением сопротивления. Располагают его на некотором расстоянии от крыльца дома — не менее пяти. Также не стоит располагать его рядом с дорожками и другими местами, где часто могут находится люди. Чтобы окончательно убедиться в том, что он не принесёт никому вреда, его можно оградить забором. Отступать от заземлителя необходимо не менее 4 метров, располагая забор по радиусу. При хорошей погоде в нем нет никакого вреда, но во время грозы находиться рядом с ним может быть опасно. Как уже говорилось, заземлитель устанавливается в грунт. Но вот принимать решение, насколько глубоко его ставить, нужно для каждого случая индивидуально. Критерии, по которым это делают, следующие: тип почвы и наличие грунтовых вод.
К примеру, для сухой почвы с низким уровнем грунтовых вод его обычно монтируют из двух стержней, длина которых составляет 2-3 метра. Эти стержни необходимо закрепить на перемычке площадью сечения 100 кв.мм. Далее заготовку закрепляем с помощью сварки на токоотводе и погружаем в грунт не менее чем на полметра.
Если же грунт влажный или торфяной, а грунтовые воды достаточно близко к поверхности и нет возможности забить заземлитель на полметра, то его стоит сделать из металлических уголков, которые погружают в землю горизонтально глубиной на 80 см.
Громоотвод своими руками
Если речь идёт о многоэтажном строительстве, то тут монтаж громоотвода выполняют специалисты. У таких конструкций тоже есть радиус зоны защиты, что позволяет размещать их на каждом здании. Перед установкой проверяют, попадает ли здание под защиту уже существующих громоотводов или же необходимо установить новый.
На даче или в частном доме такие вопросы решаются исключительно самими владельцами. Есть факторы размещения здания, которые могут в какой-то степени обезопасить вас от попадания молний. К примеру, если дом располагается по рельефу в наиболее низком месте. К тому же, принять на себя удар может расположенное рядом с вашим здание, имеющее большую высоту. Да и громоотвод, расположенный на доме соседа, возможно, оградит вас от беды. Поэтому нельзя твёрдо быть уверенным, что дом, на котором его нет, подвержен опасности.
Если вы осмотрели свои и соседние участки и не обнаружили такой защиты, то лучше всего побеспокоиться о её создании самостоятельно. Большую опасность представляют дома, в качестве кровельного покрытия у которых использованы или стальные листы . За привлекательным внешним видом скрывается проблема отсутствия заземления. Как правило, такое кровельное покрытие монтируется на обрешётку из дерева или рубероид, что способствует накапливанию электрического заряда из атмосферы. Разрядиться такое устройство может после грозы при обычном соприкосновении с человеком, пропуская ток в несколько тысяч вольт. Не нужно забывать, что молния может дать искру, от которой так легко воспламеняется дерево.
Чтобы обезопасить себя от пожара и смертельных исходов, заземление необходимо предусмотреть через каждые 20 м. В случае с металлической кровлей, можно обойтись без молниеотвода. Сам кровельный материал станет отличным молниеприёмником.
Дерево в качестве громоотвода
Спасти здание от зарядов молний можно не только установив громоотвод на крыше . Поможет и установка его на высоком дереве, при условии, что оно находится на расстоянии не меньше 3 м от вашего дома и выше его в 2,5 раза.
Для сооружения такой конструкции понадобится проволока диаметром 5 мм. Один её конец необходимо закопать в землю, предварительно приварив к заземлителю. Другой конец проволоки будет молниеприёмником. Его размещают на верхушке дерева.
Если на участке нет высокого дерева, то может помочь мачта с молниеприёмником и двумя стержнями из металла, которые устанавливают на противоположных концах крыши. В качестве токоотвода в этом случае применяют водосток. Важно, чтобы он был выполнен из металла. Но и здесь не стоит забывать про устройство заземлителя.
Важно: При установке заземлителя его сопротивление электрическому току должно быть не более десяти Ом.
Какой бы способ установки громоотвода вы не выбрали, стоит помнить, что его качественный монтаж обеспечит вам комфортное проживание только в том случае, если вы будете периодически проверять его состояние. Для правильной работы необходимо проследить, чтобы все соединения не были нарушены.
Большинство коммуникаций, которые были подведены к частным домам, уже давно отработали срок своей эксплуатации. Из-за этого существенно повышается риск их выхода из строя. Именно поэтому проблема защиты от грома и молнии становится все более актуальной. Сделать громоотвод своими руками не так просто, для этого необходимо рассчитать параметры участка и взять инструменты: отвертку, молоток, лопату.
Создание такой конструкции - это защита своей семьи от потенциальной угрозы. Правильно установленный громоотвод обезопасит дом от молнии. Рассмотрим поэтапное создание конструкции.
Как устроен громоотвод?
Принцип работы громоотвода достаточно прост - молния перенаправляется в землю, что позволяет жителям дома избежать угрозы несчастного случая. При создании конструкции важно учитывать существующие меры безопасности: не лезть руками в электроприборы, обесточить распределительный щит, не работать при осадках на улице. Не знаете, как устроен громоотвод? Конструкция состоит из 3 элементов:
- Молниеприемник, который выполняет перехват заряда молнии.
- Токоотвод, перенаправляющий энергию.
- Заземлитель. Благодаря ему между устройством и землей стабильная связь.
Устройства устанавливаются как неподалеку от жилого дома, так и непосредственно на его крыше.
Частями громоотвода могут быть отдельные элементы крыши. При создании конструкции необходимо, чтобы все элементы были изготовлены из единого металла. В противном случае велика вероятность несовместимости, что приведет к неэффективности устройства.
Правильно сделать громоотвод в частном доме не так просто, как многие думают. Отчасти это затруднено законодательными документами, ведь перед началом монтажных работ необходимо удостовериться, например, что поблизости не проходят коммуникации.
Правильно установленный прибор выдержит даже самый серьезный удар. Молниеприемник - это чаще всего устройство в виде стержня, которое располагается сверху дома. В его роли могут выступать и некоторые части здания: трубы, ограждения. Крыша, на которую устанавливается молниеприемник, должна быть целостной. Это позволит увеличить степень надежности конструкции. При этом поверхность не должна обладать изоляционным слоем (кроме антикоррозийной краски). Может закрепляться устройство и на дереве, которое растет рядом с домом.
Далее переходим к созданию токоотвода. При его изготовлении стоит использовать следующие сечения: 16 мм2 для меди, 25 мм2 для алюминия, 50 мм2 для стали. Он должен располагаться между молниеприемником и землей. Для токоотвода нежелательны повороты и изгибы, ведь от этого он серьезно повреждается. Стоит отметить, что он может располагаться как снаружи стены, так и внутри нее.
Заземлитель изготавливают из стали или меди. Потребуется выкопать траншею, глубина которой составляет до 0.5 метра. В грунт вбиваются прутья, которые смыкаются между собой при помощи сварки. Затем полученный элемент соединяют с токоотводом.
Схема громоотвода
Схема работы громоотвода предельна проста. В случае возникновения заряда в атмосфере он попадает на молниеприемник и перенаправляется непосредственно в заземление. При грозе в первую очередь под угрозой находятся электрические приборы. Особенно проблема с ними обострилась сейчас, когда во многих частных домах старая проводка, а современная техника предназначена уже для совершенно иных условий. Громоотвод мгновенно реагирует на угрозу и на 100% исключает вероятность попадания молнии в жилое здание.
Схема установки конструкции должна включать в себе все элементы: от проводников и креплений до окончательной последовательности действий. Важно указать маршрут, по которому проходит токоотвод. Также следует отметить место заземления.
Наиболее экономичным вариантом для владельца частного дома будет установка простого стержня, который располагается вертикально. Высота монтажа напрямую связана с риском попадания молнии. Чем выше место монтажа - тем меньше вероятность наступления негативных последствий.
Отдельная тема - это молниезащита в деревянном доме. Потребуется целый комплекс процедур, чтобы обеспечить максимальную безопасность: установка, настройка, проверка. Для деревянного дома молния представляет особую угрозу. Натуральные материалы вспыхивают мгновенно. Несмотря на то, что таких домов осталось немного, они находятся в зоне повышенного риска.
Громоотвод комплексного типа тесно взаимодействует с наружными и внутренними отведениями, которые сходятся в заземлении. Материал для конструкции следует выбирать исходя из угла наклона, размера и типа покрытия крыши. Что касается внутренних коммуникаций, то для них особенно важна шина. Она противодействует импульсу, который возникает при грозе.
Правильное создание громоотвода
Особое внимание при создании следует уделить материалам. Лучше купить про запас чуть большее количество материалов, чем предполагается использовать. Это позволит правильно сделать громоотвод, как это написано в инструкции.
Чтобы правильно рассчитать все параметры, используйте специальную формулу: h = (rx+1,63hx)/1,5. Здесь h - это высота громоотвода, rx - радиус потенциальной зоны, которую защищает конструкция. Такая схема расчетов идеально подходит для частных домов, на которых установлена громозащита не выше 150 м. Этого с лихвой хватит на стандартное здание. В наиболее распространенных стержневых моделях угол наклона достигает 50 градусов.
Что касается характеристик различных металлов, то наиболее оптимальным выбором станет медь. Однако большинство пользователей выбирают стальные профили, в первую очередь из-за их стоимости. Конструкция должна располагаться максимально высоко, сам конус защиты перекрывает весь домик. Это позволит обеспечить необходимую безопасность. Поэтому, если молниеотвод находится далеко от здания, то он должен располагаться максимально высоко.
Если вы оценили собственные силы и так и не приняли решения, как сделать громоотвод в частном доме, то лучше обратиться к профессионалам. Специалисты компании «Алеф-Эм» обладают большим опытом и в кратчайшие сроки решат даже самые сложные задачи.
Изготовление громоотводов
Проще всего сделать конструкцию средних размеров. Изготовить громоотвод, как это указано в инструкции, могут попробовать и непрофессионалы, внимательно изучив информацию по его созданию. Проще всего сделать молниеприемник, который размещается на крыше. Преимуществом будет отсутствие необходимости в дополнительной опоре.
Не следует крепить штырь прямо посередине крыши. Лучше использовать уже указанную формулу, которая поможет определиться с окончательным местоположением.
Заземлитель нужно разместить таким образом, чтобы в случае грозы рядом с ним не находилось скопление людей. Лучше выбрать место, которое будет в паре метров от дома. Разместив там клумбу или просто поставив ограждение, так удастся сделать участок внешне привлекательным и обеспечить себе максимальную безопасность.
Будет полезно ознакомиться: «Гроза: правила выживания».
Создать громоотвод на даче своими руками, схема которого соответствует всем требованиям безопасности, можно, но лучше проконсультироваться со специалистом, который подскажет свое видение данной проблематики. Схема громоотвода в частном доме, изготовленного своими руками, также должна быть согласована с органами самоуправления. Кроме того, после завершения установки лучше сходить в местные отделения МЧС, чтобы они засвидетельствовали проделанные работы.
Поскольку устройство выполнено из металла, то оно может быть восприимчиво к воздействию внешней среды. Молниеотвод для дома также подвержен коррозии - чтобы не допустить ее появления и распространения, периодически осматривайте прибор. Еще на этапе установки сразу обработайте болты и соединения специальными средствами.
Заземление и особенно его контур должны проверяться на предмет целостности раз в 2 года. Это позволит следить, насколько хорошее состояние у конструкции и не получила ли она повреждений. Системный самостоятельный контроль - вот залог стабильного и долговечного функционирования грозозащиты.
Изготовление громоотводов самостоятельными усилиями требует наличия должных знаний в сфере установки конструкции. В первую очередь - расчет параметров участка и площади жилого дома. Консультация профессионалов или советы людей, уже сделавших монтаж, помогут разобраться со спецификой. Важно знать не только, как сделать громоотвод в доме, но и как его правильно установить.
Как сделать громоотвод в частном доме
Для начала необходимо разобраться непосредственно с земляными работами. Громоотвод для дачного дома своими руками выбирают один из двух видов. Это может быть линейный заземлитель или замкнутый. Если идет строительство нового дома, то защитное оборудование рекомендуется устанавливать еще на начальном этапе. Хорошая грозозащита и качественный результат будут обеспечены. Глубина заземления варьируется от 0.5 до 1 метра, в зависимости от специфики грунта. При этом лучше выбирать почву, которая бы обладала хорошей электропроводимостью. Если же это не получается сделать, то есть несколько способов ее улучшить. Например, для песчаной почвы подойдет солевой раствор.
Если громоотвод организован традиционным способом, то следует проконтролировать, чтобы конструкция была подключена ко всем токопроводящим частям крыши. Своеобразным проводником может служить и кровля, если ее толщина будет превышать 0.5 мм. Разряд самостоятельно пройдет по кратчайшему пути. Плохая проводимость почвы может быть одним из факторов, который снижает эффективность громоотвода в целом.
Дачный участок - особенно уязвимое место, поэтому такие дома находятся под особой угрозой. При подготовке грозозащиты важно учитывать размер дачи и используемые материалы (даже мельчайшие, например, проволоку).
Прежде чем решиться делать громоотвод в частном доме своими руками, подумайте, стоит ли рисковать. Чтобы максимально обезопасить себя, может лучше воспользоваться услугами профессионалов. Они знают, как делается громоотвод и дадут советы по его эксплуатации, чтобы конструкция служила как можно дольше.
Компания «Алеф-Эм» уже много лет работает в данном сегменте рынка и находит индивидуальный подход к каждому клиенту. Благодаря нашим услугам ваша душа будет спокойна, а недвижимость - защищена.
Работы выполняются в четко оговоренные сроки. Цену на услуги Вам назовут сразу после осмотра объекта. Благодаря большому опыту работы установка громоотводов выполняется одинаково качественно для всех зданий. У специалистов компании «Алеф-Эм» есть все необходимое оборудование для выполнения даже наиболее сложных заданий. Они знают, как делают громоотводы и выполнят работы с учетом всех современных требований качества и надежности.
Установка такой конструкции - это реальный шанс обезопасить себя и свою семью от непредвиденных последствий. Не стоит рисковать, ведь каждый год природа преподносит все новые погодные сюрпризы. Устанавливайте громоотводы, которые станут надежной защитой на долгие годы.
