Самодельный инкубатор с автоматическим наклоном лотков. Конструкции лотков переворота для инкубатора Поворотное для инкубатора своими руками

20.06.2020

Свернуть

Руководствуясь инструкциями, изложенными в этой статье, вы сможете сделать инкубатор своими руками. Он будет иметь ту же функциональность, что и магазинный прибор, но обойдется вам значительно дешевле. Для того, чтобы собрать инкубатор своими руками в домашних условиях, вам не нужно обладать специальными навыками и знаниями, следуйте нашим советам и все получится.

С чего начать, какие инструменты понадобятся?

Перед тем как начать сборку, определитесь с основным материалом, из которого будет состоять изделие. Если у вас есть старый холодильник, то за основу можно взять его. Также подойдут большие куски пенопласта, не меньше чем 40 на 25 сантиметров или простая картонная коробка. Определяющим фактором при выборе материала является его теплоизоляционная способность.

Для обогрева нужно будет оснастить прибор лампой или нагревательным прибором, позаботиться о контроле температуры. В инкубаторах можно настраивать автоповорот путем добавления дополнительных механизмов.

Автоматический переворот яиц в инкубаторе нужен для экономии времени. Обычно его устанавливают на крупные устройства, рассчитанные на 200 и более яиц.

Все, что вам понадобится для сборки:

Холодильник (если вы задумали собрать инкубатор из старого холодильника), коробка или пенопласт.
Стандартные лампы накаливания мощностью от 25 до 40 Вт. Количество ламп зависит от размеров инкубатора, небольшое устройство на 100 яиц можно обогреть четырьмя лампами.
Как альтернативу лампам вы можете использовать электрические ТЭНы.
Лоток для инкубатора, изготовленный из металлической сетки или аналогов. Сетка должна плотно держать яйца. В холодильнике могут быть установлены лотки из дерева.
Термометр, вентилятор.
Терморегулятор (если проектируете автоматический инкубатор). Для этого вы можете использовать биметаллические пластины, электроконтакторы или барометрические датчики.
Моторедуктор (то из чего состоит механизм переворота). При необходимости, подшипники – 4 штуки, хомуты для их стяжки.
Герметик для заделывания щелей в целях утепления, шурупы, различные крепежные материалы, металлические уголки.
Для отслеживания уровня влажности используют гигрометр.

Внимание! Лампы для обогрева нужно устанавливать на расстоянии более 25 сантиметров от яиц.

Определитесь с размерами инкубатора, решите из чего вы будете его собирать. Затем подберите все необходимые составляющие из списка, приведенного выше, и можете приступать к сборке.

Как определиться с размером?

Размеры инкубатора нужно планировать заранее. Этот параметр зависит от объемов вашего производства, количества кур. Решающим фактором в этом вопросе будет количество яиц, которые вы планируете закладывать в устройство. Также на размеры инкубатора влияет тип системы обогрева, место расположения ламп и материал из которого изготовлено устройство.

Для более точной работы вам понадобятся чертежи с размерами, которые будут выглядеть приблизительно так:

Рис1. Пример чертежа

Здесь представлен чертеж инкубатора небольших размеров (на 45 яиц) 25 см в ширину и 40 см в длину.

Размеры модели на 100 яиц

Формируя размеры инкубатора учитывайте, что температура в 2 см от яйца должна быть в диапазоне 37,3-38,6 градусов по Цельсию. Обычно делают устройство средних размеров, рассчитанное на 100 яиц. Ячейки делают около 45 миллиметров в диаметре и 60-80 миллиметров в глубину. Рекомендуется делать сменную решетку, чтобы можно было корректировать размеры под разные виды яиц.

Собирая домашний инкубатор своими руками на 100 яиц, вы получите устройство размером 60 на 60 сантиметров. Весит прибор около 3 килограмм. Его можно будет переоборудовать и использовать для размещения утиных, гусиных, индюшачьих или перепелиных яиц.

Если вы собираете инкубатор дома из старого холодильника, он будет занимать больше места и вместит больше яиц, чем изделие из пенопласта или картона.

Как рассчитать размер?

Размеры для инкубатора своими руками можно определить с помощью таблицы, приведенной ниже. В таблице показана зависимость длины ширины и высоты от количества вмещаемых яиц.

Делая инкубатор для куриных яиц своими руками, вы должны учитывать, что при одинаковой вместительности, конструкция из пенопласта будет более объемной, чем из картона.

Более крупные модели обычно делают в несколько этажей, с применением других технологий. Поэтому расчеты там производятся иначе.

Как сделать инкубатор из холодильника с автоматическим переворотом яиц?

Устройство инкубатора имеет много схожих черт с устройством холодильника. Поэтому из холодильника можно легко сделать инкубатор для яиц. Корпус этого прибора хорошо удерживает тепло. В нем можно разместить больше яиц, каждый лоток для инкубатора будет лежать на отдельном стеллаже.

В роли стеллажей будут полки холодильника. Внутри будет оптимальная влажность благодаря системе обмена жидкостью, находящейся внизу бытового прибора. Из этой главы вы узнаете, как самому сделать инкубатор из холодильника, добавив терморегулятор, нагреватель и поворотный механизм.

Рис 2. Схема самодельного инкубатора из холодильника

Расходные материалы и их цена

Зная, как сделать самодельный инкубатор, вы сэкономите 70% от магазинной стоимости устройства. Самый простой инкубатор из холодильника можно собрать без вложений. Но если вы хотите сделать его удобным и эффективным, то придется купить несколько дополнительных предметов.

Старый холодильник – обычно приобретается бесплатно, можно купить по объявлению не дороже чем за 1 000 рублей.
Лампочки на 220 Вольт – от 25 рублей за штуку.
Терморегулятор – от 300 рублей.
Вентилятор – от 200 рублей.
Цепь со звездочкой или металлический шток.
Привод для переворота яиц – от 500 до 5 000 рублей. Можно достать бесплатно т.к. подойдет любой моторедуктор, например, от стеклоочистителя автомобиля.

Основные требования к камере

Самодельный инкубатор из холодильника должен отвечать минимальным требованиям, которые сделают выведение цыплят возможным. На вывод детенышей отводится около двадцати дней. В этот период в инкубаторах поддерживают влажность на уровне 40-60 процентов. Как только птенцы начнут показываться на свет, влажность повышают до 80 процентов. На финальной стадии, перед тем, как отбирать цыплят, влажность возвращают на первоначальный уровень.

Яйца требуют соблюдения температурного режима. Поэтому ваше устройство должно быть изготовлено с учетом этого факта. Температурные требования изменяются в зависимости от того, какие яйца вы помещаете в лоток для инкубатора. Подбирайте режим в соответствии с таблицей, приведенной ниже.

Таблица температур

Система вентиляции

Изготовление инкубатора из холодильника предполагает установку вентиляционной системы. Вентиляция влияет на температуру и влажность внутри устройства. Предотвращает образование неблагоприятного для яиц климата. Средняя скорость вентиляции должна быть около 5 м/с.

Домашний инкубатор своими руками из холодильника должен быть оснащен двумя вентиляционными отверстиями, которые высверливают в корпусе. Одно из них располагают снизу, а другое сверху. В отверстия вставляют пластиковые или металлические трубочки, для того, чтобы воздушные массы не взаимодействовали со стекловатой, находящейся под обшивкой корпуса охладительного прибора. Регулировка вентиляции осуществляется путем частичного или полного перекрытия отверстий.

Рис 3. Система вентиляции

Справка: зародыши начинают потреблять кислород извне уже на 6 дне инкубации. На третьей неделе яйцо потребляет 2 литра воздуха в сутки. В последние дни перед выведением каждый птенец потребляет по 8 литров кислорода.

Вентиляция бывает двух типов:

Постоянная – это система, предполагающая создание непрерывного движения воздуха, с постоянным обменом и плавным распределением тепла.
Периодическая – устройство, срабатывающее раз в 24 часа для активной смены воздуха в камере.

Обратите внимание на то, что даже самая качественная вентиляция не позволяет полностью отказаться от переворота яиц. Поэтому механизм поворота яиц в инкубаторе нужен в любом случае. Автопереворот предотвращает прилипание зародыша к скорлупе.

Постоянная

Постоянная вентиляция для холодильника имеет следующий принцип действия:

Вентилятор, установленный внутри камеры, гонит поток воздуха в отверстия. За счет этого воздух выходит наружу. Делая домашний инкубатор своими руками, вы должны уделить максимум внимания этому моменту.
При выходе воздушный поток смешивается со свежим воздухом, проходит через нагреватели.
Затем воздух идет вниз, там он увлажняется за счет емкости с водой.
Устройство инкубатора способствует нагреванию воздуха, который впоследствии отдает тепло яйцам.
После теплоотдачи воздух возвращается к вентилятору.

Устройство инкубатора с постоянной вентиляцией сложнее, чем с периодической системой. Но это позволяет одновременно решать три задачи: увлажнение воздуха, вентилирование и обогрев яиц.

Периодическая

Периодическая система. Если вы делаете инкубатор для яиц своими руками, то, скорее всего, это будет механизм с ручным управлением. Для установки автоматического включения вам понадобится электронный контроллер. Применение контроллера не всегда оправдано, особенно если вы делаете простейший самодельный инкубатор с автоматическим переворотом яиц. Вентилирование в такой системе происходит следующим образом:

Отключается обогрев.
Запускают вентилятор, который производит замену воздуха и охлаждает яйца.
Спустя 30 минут вентилятор выключают и запускают систему обогрева.

Характеристики вентилятора определяются в зависимости от того, на сколько яиц рассчитана камера. Если вы делаете средний инкубатор своими руками с автоматическим переворотом вместимостью 100-200 яиц, то вам нужен вентилятор:

работающий от сети 220 Вольт;
диаметром от 10 до 45 сантиметров;
с производительностью от 35 до 200 м 3 /час.

Кроме того, устройство инкубатора должно предполагать наличие фильтра для вентилятора. Фильтр предотвращает попадание пыли, грязи и пуха в лопасти устройства.

Корпус инкубатора из холодильника

Это важный аспект темы «как сделать инкубатор из холодильника своими руками», так как от правильной подготовки корпуса устройства будет зависеть эффективность его работы.

Рис 4. Корпус из холодильника

Сначала вам нужно будет убрать морозильную камеру и прочее встроенное оборудование. Затем сделайте отверстия для вентиляции, как это описано выше, в тексте об установке этой системы. Установите полки и лотки в том количестве, которое считаете необходимым.

Установка системы обогрева

Делая инкубатор своими руками с автоматическим переворотом, вам придется самостоятельно организовывать систему обогрева. Для этого используют 4 лампы накаливания по 25 Ватт или две лампочки по 40 Ватт. Лампы в равном количестве распределяются между низом и верхом холодильника. Нижние лампы не должны мешать установке емкости с водой, предназначенной для увлажнения.

Перед тем как сделать инкубатор в домашних условиях нужно произвести необходимые расчеты и подготовить инструментарий. Не торопитесь в процессе работы, так как это может привести к плачевному результату.

Выбор терморегулятора

Многих интересует вопрос, как сделать домашний инкубатор с оптимальным температурным режимом. Для этого понадобится качественный терморегулятор. Существует три вида, которые используют птицеводы:

Электроконтактор – это ртутный термометр с электродом, отвечающим за отключение обогрева при достижении определенной температуры.
Биметаллическая пластина – замыкает цепь при достижении нужного параметра нагрева.
Барометрический датчик – замыкает цепь при излишнем давлении.

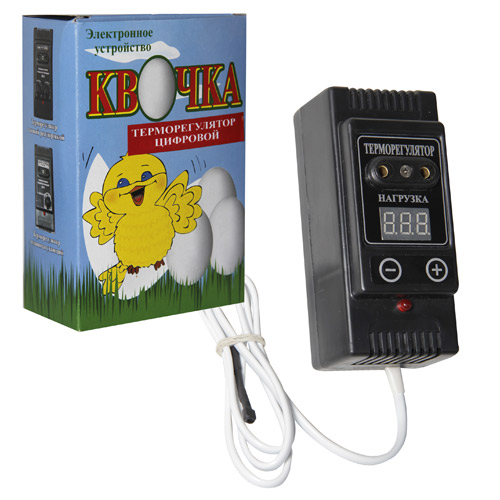

Рис 5. Готовый терморегулятор

Если вы думаете о том, как сделать инкубатор с удобным управлением, то устанавливайте автоматический терморегулятор. Это значительно повысит удобство и сэкономит время.

Механизм переворота

По общепринятой технологии, механизм поворота яиц в инкубаторе должен срабатывать 2 раза в сутки. Некоторые специалисты рекомендуют переворачивать яйца вдвое чаще.

Переворот яиц в инкубаторе бывает двух типов:

рамочный;
наклонный.

Рамочное поворотное устройство для инкубатора функционирует за счет сталкивания яйца специальной рамкой, которая вращает его относительно оси.

Наклонное поворотное устройство для инкубатора предполагает периодический наклон лотка с яйцами под определенным углом. За счет этого меняется положение зародышей внутри яиц и их расположение по отношению к лампам.

Рис 6. Механизм поворота

Главный принцип устройства с автоматическим поворотом в том, что двигатель приводит в действие шток, который воздействует на лоток с яйцами.

Как сделать простой механизм поворота для холодильника:

Устанавливаете редуктор внутри холодильника в нижней части.
Внутри холодильника устанавливают деревянную раму, которая будет держать лотки. Лотки должны крепиться таким образом, чтобы они могли наклоняться на 60 градусов в направлении дверцы и так же в противоположном направлении.
Редуктор должен быть крепко зафиксирован.
К двигателю крепится шток, соединенный с лотком с другой стороны.
Двигатель приводит в движение шток, который, в свою очередь, наклоняет лоток.

Видео

Изготовление устройства из коробки

Рассмотрим вопрос, как сделать инкубатор из коробки. Этот вариант будет самым дешевым из предложенных, изготовление займет несколько часов. Картон является непрочным материалом, но, в то же время, он хорошо удерживает тепло и с ним легко работать.

Стоит обязательно приобрести или изготовить своими руками инкубатор. В домашних условиях это функциональное устройство позволит своевременно обзавестись птенцами и проконтролировать условия, в которых они появляются на свет. Предлагаем познакомиться принципом работы данной конструкции.

Читайте в статье

Как устроен и работает инкубатор для яиц: основные элементы

Если вы задумались о том, как сделать инкубатор самому, значит, вам будет интересно узнать, что такое устройство состоит из:

корпуса;
системы обогрева;
лотков для яиц;
приборов, контролирующих температурно-влажностный режим.

Теперь о том, как работает инкубатор для яиц. Он имитирует условия, характерные для условий естественного высиживания различных птиц. В процессе работы устройство не только обеспечивает оптимальный температурно-влажностный режим, но и своевременно переворачивает яйцо.

Как в домашних условиях сделать инкубатор – общие принципы изготовления

Чтобы готовая конструкция позволила вывести качественное яйцо, надо знать, как в домашних условиях сделать инкубатор. Такие устройства должны отвечать определённым требованиям, с которыми предлагаем вам познакомиться.

Каким требованиям должен отвечать корпус инкубатор для яиц, изготавливаемого своими руками: характеристики материала

Чтобы изготовленный своими руками инкубатор для яиц хорошо функционировал, для его создания следует использовать материалы, обладающие хорошими . Данный элемент должен не только способствовать поддержанию температуры внутри на оптимальном уровне, но и препятствовать резким скачкам температуры.

Какие приборы применяются для нагрева воздуха, и как осуществляется контроль над температурой: используемые терморегуляторы

В качестве нагревательного элемента для инкубатора чаще всего используются лампы накаливания. В зависимости от габаритов конструкции их мощность может начинаться от 25 Вт и достигать максимально возможных значений. В качестве могут использоваться:

электроконтакторы – ртутные термометры с впаянным в трубочку электродом. В качестве второго выступает столбик ртути. По мере нагрева ртуть начинает перемещаться и, как только достигнет впаянного электрода, замкнёт цепь. Инкубатор отключится;
биметаллические пластины . Нагрев данного терморегулятора вызовет его изгиб из-за разного температурного расширения входящих в его состав элементов. При касании второго электрода произойдёт размыкание цепи;
барометрические датчики . Это герметично запаянный заполненный эфиром объект цилиндрической формы, высота которого меньше диаметра. Цилиндр является первым электродом, а винт, находящийся в 1 мм от дна объекта, – вторым. По мере нагрева эфир вызывает увеличение внутреннего давления и изгиб дна. В результате цепь замыкается, а система теплоснабжения размыкается.

Каким образом может быть осуществлена вентиляция инкубационной системы: полезные советы

Система должна быть предусмотрена в обязательном порядке. От её наличия и стабильности работы зависит состояние воздуха внутри устройства и температурно-влажностный режим. Чтобы создать оптимальный микроклимат, следует обеспечить среднюю скорость проветривания около 5 м/сек.

Для перемещения воздушных масс обычно используется . Вверху и внизу корпуса просверливают вентиляционные отверстия, в которые вставляются трубки подходящего диаметра. За счёт изменения степени их перекрытия регулируется приток свежего воздуха.

Внимание! Зародыш, находящийся внутри яйца, потребляет кислород снаружи на 6 день инкубации.

Какие механизмы могут быть использованы для переворачивания яиц: варианты реализации

Чтобы яйцо прогревалось равномерно, необходимо предусмотреть поворотный механизм для инкубатора. Реализовать его можно по-разному. Самым простым для небольших конструкций является вариант с использованием москитной сетки, которая выступает в качестве днища конструкции. Сетку монтируют на два ролика, обеспечивающих круговое перемещение. Вращение одного из роликов осуществляет перемещение и переворот яиц в лотках. Предусмотрев реле, таймер и электрический привод, можно автоматизировать процесс. К недостаткам следует отнести, что иногда такой механизм не срабатывает, и яйцо просто перемещается по лотку.

Наклонные механизмы отличаются более надёжным конструктивным исполнением. Находящееся внутри яйцо не вращается, а просто наклоняется. Для этого лотки фиксируются в осевом направлении таким образом, чтобы был возможен их свободный наклон. Снаружи предусматривается ручка, с помощью которой можно менять наклон лотков.

Возможно использование поворотных роликов. Яйца находятся в лотках между резиновыми роликами, которые между собой соединены цепочкой, обеспечивающей одновременное вращение. Подобная система допускает подключение . Предлагаем посмотреть тематическое видео.

Как определиться с размерами домашнего инкубатора для яиц: средние значения

На габариты изготавливаемого приспособления влияет:

количество ламп, используемых для обогрева инкубатора;
количество яиц, которые планируется одновременно закладывать в устройство;
размер яиц.

Ориентировочно можно принять, что в домашний инкубатор для яиц длиной 47 см и шириной 40 см можно одновременно заложить до:

70 куриных;
55 индюшиных, утиных;
40 гусиных;
200 перепелиных.

Различия в температурных режимах для птиц разной породы

Чтобы вывести птицу, необходимо поддерживать оптимальный температурный режим. Максимальная и минимальная температура, при которой должны находиться яйца, зависит от породы пернатых.

Порода птицы	Температура в момент закладки, °С	Температура в конце инкубации, °С
Куры	38-39	37,6
Утки	37,8	37,1
Гуси	38,4	37,4
Индейка	37,6	37,1
Перепала	37,5	37,5

Внимание! Перегрев яиц нежелателен, недогрев недопустим.

Нарушение температурного режима приведёт к тому, развитие зародышей замедлиться, и многие из них просто погибнут. Перегрев может отразить на здоровье вылупившихся птенцов.

Как своими руками сделать инкубатор из старого холодильника

Если у вас дома до сих пор хранится старый холодильник, предлагаем узнать, как из него сделать своими руками инкубатор. Следуя нашим рекомендациям, вы сможете создать функциональное устройство, полностью справляющееся с поставленной перед ним задачей.

Какие инструменты и материалы нужны для работы: ориентировочный перечень

Чтобы изготовить своими руками инкубатор для перепелов, кроме корпуса самого холодильника, следует подготовить:

стекло;
двигатель небольшой мощности с редуктором;
металлические решётки;
рамки из дерева или алюминия;
электролампочки подходящей мощности;
теплоотражающий материал;
кулеры от компьютера;
герметик;
строительные инструменты.

Подготовка корпуса холодильника

Работы начинаем с подготовки корпуса.

Иллюстрация	Описание действия
	С корпуса холодильника следует демонтировать всю систему охлаждения и убрать все лишние детали. Это позволит увеличить объём внутреннего пространства инкубационной камеры.
	Выполняем разметку на двери и закрепляем стекло с помощью шурупов. Обеспечиваем достаточную герметичность в месте прилегания окошка к дверце.
	Оформляем внутреннее пространство с помощью панелей. В качестве крепежа используем шурупы. Все стыки надо обязательно запенить для обеспечения достаточной герметичности.

Монтаж системы вентиляции

Для обеспечения достаточной скорости движения воздуха следует отдать предпочтение принудительной вентиляции.

Комментарий

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО "ГК "Спецстрой"

Задать вопрос

"Приобретите два вентилятора для инкубатора. Один следует закрепить вверху камеры, второй − внизу. В этом случае удастся лучше контролировать влажностно-температурные условия внутри камеры

Установка системы обогрева и терморегуляции

Для обогрева инкубатора следует использовать лампы накаливания мощностью 25-40 Вт. Их подключают в лампы.

Внимание! Предпочтительно использование четырёх 25-ватных ламп, вместо двух 40-ваттных.

Нагревательные элементы должны располагаться либо в верхней части камеры, либо по её периметру. Терморегулятор следует монтировать снаружи камеры, датчик внутри камеры.

Предлагаем посмотреть видео, в котором приведена схема подключения инкубатора.

Как изготовить своими руками для инкубатора механизм для автоматического переворота яиц: видео и нюансы

Чтобы не пропустить время, стоит изготовить своими руками инкубатор с автоматическим переворотом. Такая система будет самостоятельно менять положение яиц через заданное время.

Сделать его можно на основе моторредуктора для стеклоочистителя. На этом видео достаточно подробно описана схема такого приспособления.

Думаем, вам также будут интересны видео инструкции изготовления своими руками инкубатора из холодильника.

Нюансы изготовления своими руками инкубатора из пенопласта: видеоинструкция

Подобные конструкции могут целиком изготавливаться из пенопласта, либо данный материал может выступать в качестве . Схемы и чертежи для изготовления таких инкубаторов своими руками представлены в свободном доступе. Предлагаем посмотреть фото наиболее простых вариантов.

Изнутри крепятся патроны для ламп, под которыми монтируются рейки для лотка или решётки. Последнюю стоит выполнить рамочного типа. На решётки стоит уложить строительную сетку для шпаклевания либо противомоскитную.

Обратите внимание! Выбирая расстояние между патронами и рейками, учитывайте, что между лампой накаливания небольшой мощности и яйцом не должно быть больше 25 см.

Как пользоваться инкубатором: важные моменты

Чтобы выводок получился здоровым, надо знать, как пользоваться инкубатором. Для этого камеру предварительно очищают и дезинфицируют с помощью слабого раствора хлорки. Дожидаются полного высыхания внутренних поверхностей.

Внимание! Эксплуатировать инкубатор следует в помещении, где температура воздуха составляет 21-23°С, располагая вдали от источника холода либо тепла.

Перед закладкой яиц следует в течение минимум суток проверить работоспособность устройства. Если температурный режим соблюдён, можно приступать к инкубации. Для этого яйцо чистыми руками помещаем в лоток, размещая его острым краем вниз.

В первоначальный момент температура внутри устройства может стать меньше требуемых значений. Со временем показатели выравниваются.

В процессе инкубирования яйцо переворачивается трижды в сутки. За 3-4 дня до появления цыплят поворот лотков прекращают. После того как они вылупятся из яиц, следует немного подождать, пока они обсохнут должным образом.

За сколько можно купить автоматический инкубатор для яиц – обзор цен

Самодельный инкубатор с автоматическим переворотом яиц создать достаточно сложно. Требуется обладать определёнными знаниями и уметь выполнять некоторые манипуляции. Если выполнения ручного переворота затруднительно, стоит купить автоматический инкубатор для яиц, цена которого зависит от технических характеристик и конструктивных особенностей. Особой популярностью пользуются модели:

«Золушка» . Производитель предлагает устройства на различное количество яиц, что позволяет подобрать оптимальный вариант для себя. Может использоваться для инкубирования куриных и гусиных яиц. Работает от сети в 220 В. Модель на 98 яиц весит 4,5 кг;

Отзыв о модели «Золушка»

Подробнее на Отзовик: https://otzovik.com/review_1059377.html

WQ-48 . Удобная и достаточно простая модель. Изготовлена из пластика, что значительно упрощает процесс ухода за устройством. Укомплектована поворотным лотками. Рассчитана на 48 куриных яиц. Допускает установку специальных лотков для инкубирования перепелиных яиц. Весит 5,1 кг;

Обзор модели:

МСН 32 . Инкубатор на 42 яйца. Весит 2,6 кг. Электронная система управления обеспечивает достаточно точное выставление требуемых параметров;
«Несушка БИ-1» . Универсальная модель, подходящая для вывода молодняка птиц всех пород. Оснащена аналоговым терморегулятором и системой автоматического переворота яиц.

Отзыв о модели «Несушка БИ-1»

Подробнее на Отзовик: https://otzovik.com/review_1935873.html

Теперь вы знаете, как сделать инкубатор из холодильника и других подручных материалов. Можете смело браться за работу. Делитесь в комментариях своими успехами и фото выведенных цыплят.

Чтобы вывести цыплят в домашних условиях, понадобится либо купить промышленный аппарат или же сделать инкубатор своими руками. Второй вариант удобен тем, что есть возможность собрать устройство нужных размеров, и под необходимое количество яиц. К тому же для его создания используются дешёвые материалы, такие как пенопласт или фанера. Всю работу по перевороту яиц и регулировке температуры можно полностью автоматизировать.

Что понадобится для создания самодельного инкубатора

Основой любого типа аппарата для выведения птенцов является корпус. Он должен хорошо сдерживать внутри себя тепло, чтобы температура яиц резко не изменялась. Так как из-за значительных скачков вероятность появления здорового выводка заметно снижается. Сделать корпус домашнего инкубатора можно из каркаса и фанеры, пенопласта, корпуса от телевизора или холодильника. Яйца закладываются в деревянные или пластиковые лотки, с дном из реек или сетки. Существуют автоматические лотки с моторами, которые сами переворачивают яйца. А точнее, отклоняют их в сторону через время, указанное на таймере.

Для нагрева воздуха в инкубаторе, собранном своими руками, чаще всего применяются лампы накаливания, мощностью от 25 до 100 Вт, в зависимости от размеров аппарата. Контроль над температурой осуществляется с помощью обыкновенного термометра или электронного терморегулятора с датчиком. Чтобы в инкубаторе не было застоя воздуха, требуется естественная или принудительная вентиляция. Если аппарат маленьких размеров, то достаточно лишь сделать отверстия возле дна и на крышке. Для инкубатора, сделанного своими руками из холодильника, потребуется установить вентиляторы, причем,и сверху, и снизу. Только так будет обеспечено необходимое движение воздуха, а также равномерное распределение тепла.

Чтобы процесс инкубации не был нарушен, нужно правильно рассчитать количество лотков. Расстояние между лампами накаливания и лотком должно быть минимум 15 см.

Такое же расстояние необходимо оставлять и между остальными лотками в инкубаторе, собранном своими руками, чтобы движение воздуха было свободным. Также между ними и стенами должно оставаться минимум 4-5 см.

Отверстия для вентиляции делаются размером от 12 до 20 мм, в верхней и нижней частях инкубатора.

Перед закладкой яиц, обязательно следует проверить, правильно ли расположены вентиляторы и хватает ли мощности ламп для равномерного нагрева инкубатора. Этот показатель не должен превышать ±0,5°C в каждом углу аппарата после полного прогрева.

Как сделать инкубатор из пенопласта своими руками

Пенополистирол – один из самых популярных материалов для создания инкубатора. Он не только доступен по цене, но имеет отличные теплоизоляционные свойства и малый вес. Для изготовления понадобятся следующие материалы:

листы пенопласта 2 шт. с толщиной 50 мм;
скотч, клей;
лампы накаливания 4 шт. по 25 Вт и патроны для них;
вентилятор (подойдёт и тот, который используется для охлаждения компьютера);
терморегулятор;
лотки для яиц и 1 для воды.

Прежде чем начать собирать своими руками инкубатор, следует составить подробные чертежи с размерами.

Пошаговая инструкция:

1 – ёмкость для воды; 2 – смотровое окошко; 3 – лоток; 4 – терморегулятор; 5 – датчик терморегулятора.

При желании или необходимости устанавливается вентилятор, но таким образом, чтобы поток воздуха попадал на лампочки, а не на яйца. Иначе они могут высохнуть.

Тепло внутри инкубатора, собранного своими руками из пенопласта, будет удерживаться ещё лучше, если все стены, дно и потолок оклеить фольгированной теплоизоляцией.

Инкубаторы с автоматическим или ручным переворотом яиц

Чтобы процесс проходил успешно, яйца необходимо постоянно переворачивать на 180°. Но делать это вручную занимает много времени.Для этой цели и используются переворотные механизмы.

Существуют несколько видов этих устройств:

передвижная сетка;
роликовое вращение;
наклон лотка на 45°.

Первый вариант чаще всего используют в маленьких инкубаторах, например, пенопластовых. Принцип работы следующий: сетка медленно движется от одной стороны в другую, в итоге яйца, лежащие в её ячейках, переворачиваются. Этот процесс может быть автоматизирован или производиться вручную. Для этого достаточно к сетке прицепить кусочек проволоки и вывести его наружу.Недостаток такого механизма – яйцо может просто протащиться, а не перевернуться. Реже используются в самодельных инкубаторах с автоматическим переворотом яиц роликовое вращение, так как для его создания требуется много круглых деталей и втулок. Устройство работает с помощью валиков, закрытых сеткой (москитной).

Чтобы яйца не скатывались, они находятся в ячейках деревянной решётки. Когда лента начинает двигаться, все яйца переворачиваются.

Поворотный механизм, который наклоняет лотки, используют в инкубаторах больших размеров, например, сделанных из холодильника. К тому же этот способ лучше других выполняет свою задачу, так как в любом случае каждое яйцо наклоняется. Существуют автоматические лотки поворота яиц. В комплекте с ними идут двигатель и блок питания. В одном лотке находится несколько более мелких. Каждый вращается отдельно через установленное пользователем время.

Как сделать аппарат для вывода птенцов из холодильника или фанеры

Прежде чем как начать делать инкубатор своими руками, необходимо составить чертеж и схему подсоединения всех элементов. Из холодильника вытаскиваются все полки, в том числе и морозильная камера.

Пошаговая инструкция:

В потолке изнутри высверливаются отверстия для ламп накаливания и одно сквозное для вентиляции.
Стенки самодельного инкубатора из холодильника рекомендуется отделать листами пенополистирола, тогда он дольше будет сохранять в себе тепло.
Старые решетки для полок можно переделать в лотки или ставить на них новые.
Сверху снаружи на холодильнике крепится терморегулятор, а датчик устанавливается внутри.
Ближе ко дну высверливаются минимум 3 отверстия для вентиляции воздуха, размером 1,5х1,5 см.
Для лучшей циркуляции можно установить 1 или 2 вентилятора сверху возле ламп и столько же внизу на полу.

Чтобы было удобнее следить за температурой и яйцами, в двери необходимо вырезать отверстие для смотрового окошка. Закрывается стеклом или прозрачным пластиком, щели тщательно промазываются, например, герметиком.

В видео показан инкубатор, сделанный своими руками из холодильника.

Если нет холодильника, то каркас делается из деревянных брусьев, а стены из фанеры. Причем они должны быть двухслойными, а между ними укладывается утеплитель. К потолку крепятся патроны для лампочек, посередине двух стен монтируются бруски для установки лотка. На дне ставится ещё одна дополнительная лампочка для лучшего испарения воды. Расстояние между ней и лотком должно быть минимум 15-17 см. В крышке делается смотровое окошко со сдвигающимся стеклом для вентиляции. Ближе к полу вдоль длинных стен высверливаются отверстия для циркуляции воздуха.

По этому же принципу часто делают инкубаторы из корпусов телевизоров для небольшого количество яиц. Процесс переворота яиц в них чаще всего проводят вручную, так как это занимает немного времени. Лотки можно сделать из закруглённых реек. Такой инкубатор не нуждается в вентиляторах, так как проветривание происходит каждый раз при открытии крышки, чтобы перевернуть яйца.

На дне любого инкубатора помещается ёмкость с водой, чтобы создавался оптимальный уровень влажности, необходимый для яиц.

Для вывода очень маленькой партии птенцов (10 шт.) можно использовать 2 перевернутых тазика. Для этого один из них переворачивают на второй и с одного края скрепляют их мебельным навесом. Главное, чтобы они не могли съехать друг с друга. На потолке изнутри крепится патрон для лампочки. На дно насыпается песок, который закрывается фольгой и сеном. В фольге должно быть множество отверстий диаметром 3 мм, чтобы через неё проходила влага. Для регулировки температуры используют брусок со ступеньками, который вставляется между тазами.

Чтобы вывод птенцов в любом инкубаторе происходил в одно и то же время, яйца должны быть одинакового размера, а также необходим равномерный прогрев всего пространства аппарата.

Двухкамерный самодельный инкубатор — видео

Содержание:

Желание получить больше, а отдать меньше свойственно человеку. Но оно иногда приводит к тому, что скупой платит дважды. Этот постулат можно отнести и к инкубаторам. Птицеводу он очень нужен. Большой, хороший и качественный стоит дорого. Например, цена инкубатора на 300 яиц составляет 29 000 рублей. А дешевый может прослужить один сезон, да еще перепортить инкубационные яйца. Вот и получается, что экономия до добра не доводит.

Но теперь для тех, кто “дружит с техникой” и имеет умелые руки, есть возможность и сэкономить, и получить надежное (винить будет некого) очень важное для птицевода устройство. Речь идет о самодельном инкубаторе. В продаже есть полные комплекты для сбора, а также отдельно продается автоматика, необходимая для их усовершенствования.

Требования к самодельным инкубаторам

Прежде чем собирать инкубатор, надо знать технические условия, которые он должен обеспечивать.

При инкубации куриных яиц количество непрерывных дней его работы составляет 21 день.
Яйца в инкубаторе раскладываются на расстоянии минимум 10 мм друг от друга
Температура в инкубаторе изменяется в зависимости от стадии развития эмбриона в яйце.
При автоматическом режиме переворот яиц осуществляется один раз в каждый час.
Поддерживается оптимальная влажность и вентиляция. Скорость воздуха 5 м/с.

Готовые комплекты

Для облегчения работы и повышения надежности будущей конструкции имеет смысл приобрести готовый комплект автоматики в самодельный инкубатор. Например, такой, как на рисунке ниже.

Он включает в себя:

Терморегулятор , обеспечивающий автоматический визуальный контроль за температурой и влажностью.
Датчики, сканирующие состояние температуры и влажности внутри инкубатора.
Трансформатор 220/12 V.
Универсальный лоток с автоматическим поворотом. В него можно укладывать либо перепелиные, либо куриные яйца.

Цена этого комплекта 5 000 рублей. Но зато можно быть уверенным, что процесс инкубации проходит правильно. Температура и влажность соответствует заданным параметрам, а поворот яиц происходит вовремя.

Если вас интересует только автоматический поворот яиц, то можно приобрести более простой комплект.

На этой фотографии показаны габаритные размеры устройства. Они подскажут вам как разместить его в будущем инкубаторе.

Этот комплект состоит из следующего:

Реверсивного двигателя - 14 W, 2,5 об/мин;
Звездочки - 1 метр;
Концевых выключателей - 2 шт;
Монтажной скобы;
Соединительных проводов.

Комплект продается уже в собранном и настроенном виде. Его надо просто подключить к управляющему терморегулятору. Цена - 3990 рублей.

Подключение этого устройства в самодельном инкубаторе выглядит так, как показано на схеме.

Но моторизованные лотки должны находиться в каком-то корпусе. А он для инкубатора имеет значение. Ведь внутри его осуществляется терморегуляция воздухообмена для инкубации яйца. Поэтому очень важны теплоизоляционные качества материала, из которого будет изготовлен инкубатор.

Прекрасный вариант для корпуса - это старый холодильник. Его корпус тоже имеет свойства термостата, а дверцы удобно и надежно закрываются.

Переоборудование холодильника под инкубатор

Прежде, чем приступать к сборке инкубатора из старого холодильника, надо избавиться в нем от уже ненужных деталей и убрать морозильную камеру.

Для обеспечения правильного воздухообмена нужно наладить систему вентиляции.

Вентиляция и влажность

Для обеспечения вентиляции в корпусе холодильника делают два отверстия диаметром 30 мм. Одно - внизу, другое - вверху. В эти отверстия вставляют трубочки. Полностью или частично закрывая эти отверстия, вы будете регулировать воздухообмен внутри устройства.

Внизу установите вентилятор на резиновых подушках. Можно воспользоваться вентилятором от ЭВМ. Недалеко поставьте кювету с водой. С помощью испарений этой воды можно будет регулировать влажность в будущем инкубаторе. Закрепите нагревательные элементы. Это могут быть обыкновенные лампы накаливания или тэны.

Воздухообмен в этом случае происходит так.

Внизу воздух нагревается.
Увлажняется парами воды из кюветы.
Вентилятором воздушный поток гонится наверх.
Часть тепла отдает инкубационным яйцам;
Часть воздуха остужается и выдувается наружу.
После остывания часть воздуха опускается вниз, а другая поступает снаружи через нижнее отверстие.

Система обогрева

Простейший вариант обогрева - это лампы накаливания мощностью в 25 W. Берется четыре лампы. Две устанавливаются внизу, две вверху. Или можно воспользоваться более мощными лампами (40 W), но взять их меньшее количество (2 штуки). Альтернативой лампам могут стать ТЭНы.

Лотки и механизм их поворота

Можно купить моторизованный лоток китайского производства. Они тоже качественные, а стоят дешевле, чем импортные. В их комплекты входят:

рамка, на которую устанавливаются минилотки с ячейками для яиц;
блок питания;
тихоходный двигатель, исключающий резкие рывки при начале движения.

Это очень удобные лотки. Их вращение осуществляется встроенным двигателем, который достаточно подключить, к входящему в комплект блоку питания. Полный цикл (90 градусов) поворота лотки проходят за два часа.

Если не захотите воспользоваться этим очень удобным решением, то можете изготовить лотки самостоятельно. Например, из металла, дерева и сетки или любого другого подручного материала. Главное установить их без перекоса в корпусе самодельного инкубатора. Поворотные оси для лотков закрепите латунными втулками или воспользуйтесь специальными подшипниковыми опорами.

В качестве механизма поворота лотков можно использовать цепной привод. Схема его подключения показана на рисунке выше, а как будет выглядеть в установленном виде на фотографии ниже.

Заключение

Самому изготавливать инкубатор стоит только в том случае, если вы обладаете навыками слесарных работ и “дружите” с электротехникой. Тогда сможете значительно снизить свои расходы на приобретение этого изделия. Совсем бесплатно не получится, но сможете приобрести и установить более качественные и надежные комплектующие.

Все комплектующие детали этого устройства можно без труда купить. Об этом писалось выше. Для управления всем механизмом надо будет приобрести терморегулятор. А затем применить свои навыки в слесарном деле.

Как видите, такой вариант оборудования механизма переворота более хлопотный, чем приобретение механизированного лотка. А выигрыш в цене не так очевиден.
