Современный аккумуляторный шуруповерт - это незаменимый домашний и рабочий инструмент, который уже давно вошел в ранг обязательного набора любого уважающего себя мастера. Полезно знать и уметь, как можно быстро его разобрать для исправления возникших неисправностей в работе электроинструмента или просто провести профилактику.
С чего начинать?
Разберем инструмент на составляющие. В его состав входят несколько главных частей:
- электрический двигатель;
- регулятор скорости оборотов;
- устройство реверсивного движения;
- редуктор;
- аккумулятор;
- узел крепления сменных насадок.
Общий демонтаж инструмента
Как разобрать шуруповерт, показывает схема основных действий на примере изделия от фирмы Интерскол:
- Раскрутить и отсоединить часть корпуса, в которой помещен аккумулятор;

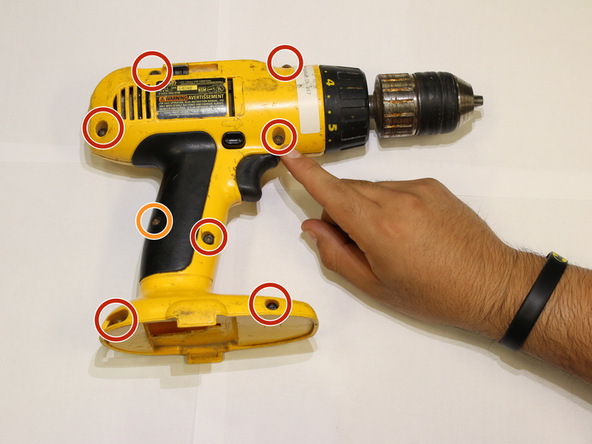

- Затем, нужно раскрутить винты, располагающиеся по периметру, фиксирующие две части основного корпуса;
- Вынуть составляющие части из корпуса;
- Демонтировать кнопку обратного хода, кнопку пуска, снять регулятор уровня скорости;
- Разъединить электродвигатель и редуктор.
Демонтаж отдельных составляющих
Аккумулятор
Если возникают неполадки с аккумулятором, то стоит задуматься о целесообразности ремонта: большая часть стоимости всего шуруповерта (60-70 %) складывается из стоимости аккумулятора. Если с этой частью инструмента серьезные проблемы, то покупка нового изделия может быть более выгодным мероприятием, чем ремонт вышедшего из строя. В противном случае, когда есть возможность и желание отремонтировать аккумуляторный блок, его следует также разобрать на составляющие части. Аккумуляторный отсек может не имеет крепежа, это значит, что модель с неразборным корпусом, но даже такой вариант поддается демонтажу:
- развинчиваем все крепления на корпусе или снимаем клеящий состав с поверхностей неразборного корпуса и осторожно разъединяем части оболочки. Это рекомендуется делать с помощью ножа, отвертки или другого подобного инструмента, который надо ввезти в паз между двумя частями корпуса и расшатывающими движениями отделить части друг от друга;
- отсоединяем и вытаскиваем аккумуляторы;
- проверяем и удаляем нерабочие элементы.
Патрон
Перед разборкой патрона, следует определить способ, которым он зафиксирован:
- традиционный - конусом Морзе;
- резьбовой - навинченным патроном на конец вала с резьбой;
- с помощью фиксатора - патрон крепится фиксирующим винтом.
В первом случае патрон демонтируется посредством аккуратных ударов по корпусу молотком.
Во втором случае, после удаления винта с резьбой (левой), зажать шестигранник в тисках и с помощью накинутого ключа произвести аккуратные удары молотком по нему. Это должно помочь патрону сдвинуться.
Еще существует способ, при котором шуруповерт кладут на стол и включают его. В этот момент, при соприкосновении шестигранника с поверхностью столешницы, патрон может сдвинуться и его можно будет легко снять. Но если этот метод не сработал, то придется разобрать весь инструмент, извлечь редуктор и шпиндель; зажать узел тисками и откручивать патрон с помощью ключа.
Редуктор
Чтобы разобрать редуктор, необходимо произвести некоторые простые манипуляции: в раскрытом корпусе шуруповерта отсоединяем между собой двигатель и редуктор, демонтируем пластину; извлекаем детали; раскручиваем болты, фиксирующие составные элементы данного агрегата. Чтобы улучшить пуск первой передачи, нужно подкорректировать диаметр пружинки в сторону его уменьшения. Начинаем разбирать муфту, удаляем стопорное кольцо, шайбы и подшипник; извлекаем вал.
Электродвигатель
Чтобы разобрать двигатель, следует из статора аккуратно вынуть ротор, предупреждая повреждение их обмотки.
Кнопка пуска
Пусковая кнопка извлекается одновременно с держателями щеток и всем статором.
Разобранный шуруповерт, с целью устранения неисправностей, замены вышедших деталей или проведения профилактических мероприятий (смазка, удаление скопившейся пыли, грязи внутри корпуса и на поверхностях механизмов, оценка износа внутренних деталей), необходимо затем собрать. Инструмент монтируется в порядке, обратном демонтажу и фиксируется с помощью крепежа. Необходимо обратить внимание, что крепеж может имеет разную длину, и при сборке нужно использовать соответствующие по длине отверстиям винты.
Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.
Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.
К базовым элементам любого шуруповерта можно отнести:
- наличие электродвигателя;
- планетарный редуктор;
- регулируемая функциональная кнопка «Пуск»;
- реверсный переключатель;
- регулятор усилий;
- блок питания.
Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.
Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.
Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.
Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.
Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.
Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.
Основные неисправности шуруповертов и их причины + (Видео)
Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:
- поломка связана с электроникой устройства;
- поломка может иметь механический характер.
Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:
- изделие перестает реагировать на включение;
- устройство перестало регулировать обороты;
- произошел отказ работы реверса.
К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.
Как отремонтировать шуруповерт своими руками? + (Видео)
Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.
Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.
При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.
Как произвести ремонт кнопки устройства? + (Видео)
Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.
Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.
https://youtu.be/aZgaQ9OGJJQ
Как произвести ремонт редуктора шуруповерта? + (Видео)
Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:
- физическое искривление оси редукционного вала;
- явный дефект рабочей поверхности шестерней;
- выход из строя опорной втулки вала или оригинального подшипника;
- поломка штифта, где фиксируются сателлиты.
Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.
Ремонт любой техники подразумевает разбор. Шуруповерт - это распространенный агрегат, он имеется в каждом доме. Его поломка происходит в любой момент и не всегда есть возможность обращаться к мастеру. Как разобрать шуруповерт? Без этого не обойтись в процессе ремонта. Все агрегаты имеют идентичное устройство, поэтому принцип работ примерно одинаковый.
Поломки и устройство
Перед тем как разобрать шуруповерт, стоит изучить его устройство. Сюда входит ряд функциональных узлов:
Каждый узел расположен в корпусе из прочного материала. Есть кнопка управления, ручка, место под аккумулятор. В продаже присутствуют агрегаты, способные работать лишь от розетки. Выполняя запуск на низких оборотах, появляется писк. Это нормальное явление. Выполняя работу, не стоит беспокоиться о том, что он пришел в негодность.
Существует трещотка, задача которой - ограничить вращение при движении патрона. Месторасположение понять просто - кольцо подвергается вращению. Она помогает понять, насколько глубоко заходит болт или саморез. Если работа ведется с мягким материалом, то крепеж туда западает, иногда проходит насквозь. Задача трещотки - содержать инструмент в рабочем состоянии и не допускать срезание шляпок саморезов.
Увеличение цифры позволяет сделать обороты частыми. Нужный выбор делается в зависимости от работ. Часто на шуруповерте есть иконка в виде сверла, значит, эта функция применима в работе. При переключении обороты становятся максимальными.
Какие поломки встречаются?
Перед тем как разобрать шуруповерт, каждый должен изучить информацию о том, какие поломки встречаются чаще всего. Условно каждый инструмент, независимо от марки, имеет типовые поломки. Стоит выделять:
- Сбои в работе аккумулятора.
- Поломка щеток.
- Западают кнопки.
- Патрон вибрирует или бьет.
- Не происходит включения, выключения.
- Нестабильная работа.
Справиться с такими нарушениями каждый человек в состоянии сам, но только если есть опыт работы с измерительными инструментами и паяльником. Больше сложностей возникает при поломке редуктора или двигателя. В такой ситуации лучше обратиться в сервисный центр. Процедура ремонта шуруповерта своими руками имеет несколько основных этапов. Инструкция должна стать основой.
Как отремонтировать?
Перед тем как разобрать шуруповерт, стоит примерно прикинуть, в чем проблема. После убирается корпус, основные узлы разъединяются. Не стоит нарушать правильность действий:
- Убирается батарея.
- Выкручиваются винты, фиксирующие корпус. В нем их много, поэтому внимательно убирается каждый шуруп, чтобы не сломать корпус.
- Отсоединяют верх. Следует извлечь весь внутренний набор.
- Демонтируют кнопку. Это самое сложное, потому что она фиксируется к основной двигательной системе проводами. Их нельзя рвать и ломать.
- Извлекают переключатель скоростей.
- Демонтируют редуктор, двигатель, муфту, патрон. Чаще всего приходится откручивать фиксирующие винты, нельзя пропускать ни один.
Таким образом разбирается шуруповерт «Вихрь» и другие. Разница между системами незначительная - инструкция подходит под каждую модель. После этого начинается ремонт.
Восстановление патрона
Деталь в зависимости от марки имеет различное крепление к валу. Способов немного:
- Конусом Морзе.
- Наличие резьбы.
- Резьба и винт для фиксации.
На нижней части корпуса электроприбора есть полезная информация. Инструкция должна быть под рукой. Как разобрать резьбовой патрон:
- Разжать зажимы.
- Извлечь винт, выкрутив по часовой стрелке.
- Шестигранник фиксируется в патрон и прижимается (следует запустить или ударить по агрегату). Так проще выкрутить деталь.
Для разбора патрона стоит убрать заглушки, в зависимости от материала (пластик это или металл) выбирается инструмент. Проблем с этой составляющей много:
- Болты фиксируются неровно.
- Зазор между битой и кулачком.
- Кулачки неправильно выходят.
Последовательность
Ремонт выполняется строго по инструкции, любые отклонения приводят к новой поломке:
- Патрон следует разобрать.
- Демонтируется конусная гайка (она двуполая).
- Следует снять зажимные кулачки, выкрутив их.
- Просмотреть резьбу на крепежах. При поломке детали меняют.
- Патрон собирается. Нужно запоминать последовательность раскручивания, чтобы при восстановлении не ошибиться.
Когда резьба на кулачке или гайке разрушается, то приобрести деталь сложно. Единственный выход - снять с другого инструмента. Часто когда патрон ломается, его полностью меняют. У шуруповерта «Вихрь» процедура разбора идентична. Выбирая новую деталь, старая должна быть в наличии для примера.
Ремонт редуктора
В его составе имеется:
- Шестерни.
- Водила.
- Сателлиты.
Для изготовления используют два материала - пластмасса, металл. Чтобы произвести ремонт, нужно знать, как снять редуктор шуруповерта. Шестерня имеет цилиндры, у которых зафиксированы внутренние зубья по всему периметру. И уже по ним идет движение сателлита. Двигатель передает вращательный процесс и работа начинается. После обнаружения поломки, стоит произвести разбор:
- Выполнить демонтаж патрона.
- Убрать все фиксирующие крепежи на корпусе.
- Отсоединить провода, идущие от редуктора к двигателю.
- Снять пластины.
- Вытащить каждую деталь, находящуюся в корпусе. Обязательно соблюдать последовательность.
- Чтобы разобрать сам редуктор на две части, убираются крепежи.
- Проверить пружину, чтобы передача проходила быстрее.
- Убрать стопорное кольцо, шайбу, подшипник (это разбор муфты).
- Выполнить снятие вала.
Как разбирать и собирать шуруповерт? Чтобы сборка не вызвала сложностей, каждая деталь располагается по порядку. Когда работа шуруповерта сопровождается непривычными шумами, поломка редуктора дает такое изменение. После разбора станет видно, что пришло в негодность. Замене обычно подлежат подшипники и опорная втулка. Если после запуска двигатель останавливается, придется заменить водило или редуктор. Если изнашивается шестеренка, ведется работа с редуктором. Поломок хватает, но иногда достаточно разобрать и смазать. Не стоит делать лишнего, иначе работа станет в дальнейшем некачественной.
Нарушение кнопки
Когда эта деталь выходит из строя, наблюдается следующее:
- Несанкционированное движение.
- Аппарат не включается.
- Нет постоянства в работе.
От кнопки идет несколько проводов к разным комплектующим - батарее и двигателю. Нужно точно знать, что проблема в ней:
- Проверяется напряжение, его не должно быть в кнопке.
- Снимается батарея и убирается верхний кабель двигателя из самой кнопки.
- Двигатель включается напрямую. При отсутствии сбоев в работе, кнопка вышла из строя.
Как разобрать кнопку шуруповерта?
Инструкция несложная:
- Избавляться от соединяющего провода не стоит. Демонтируется нижняя часть кнопки.
- Убрать защитную заслонку. Для этого потребуется отвертка. Ей поддевают и убирают, снимают крышку отсека. Если на контактах нагар, его убирают. Часто она вообще сгорает, тогда подвергается полной замене.
- Зафиксировать пружинку, чтобы вытащить включающий механизм. Внутри может быть пыль. Она мешает правильной работе. Все хорошо прочищается.
- Еще одна поломка - транзистор. Контакты зачищаются, дальше прибор собирается. Транзистор подвергается замене, после сбора выполняется проверка на работоспособность.
В зависимости от причины поломки и проводят разбор шуруповерта. Нет необходимости делать лишних процессов, иначе обратно все вернуть не получится.
Любое устройство, сочетающее в себе электрические и механические узлы, со временем приходит в негодность. Это связано как с условиями эксплуатации, так и естественным износом частей. Не исключение и шуруповёрт. В процессе работы его механические узлы быстро забиваются пылью, двигатель работает в тяжёлых условиях, теряется ёмкость аккумулятора. Ремонт шуруповёрта можно доверить сервисным центрам, но провести его самостоятельно выгодней, так как этот процесс совсем несложен.
История появления устройства
Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.
Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов .
Современные устройства постоянно совершенствуются, но в большей мере это относится к способу автономности и управления. Конструкция же устройства остаётся неизменной.
Принцип работы и основные узлы
Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:
- работающие от сети 220 вольт;
- использующие аккумуляторную батарею.
Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:
- электродвигатель;
- нажимная кнопка;
- регулятор оборотов с реверсом;
- зажимной патрон;
- электронный блок;
- редуктор.
Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса .
Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.
В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.
Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.
Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.
Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает . Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует .
В качестве источника питания чаще всего используется аккумуляторная батарея с напряжением 12 В или 18 В. Оно характеризует мощность устройства.
Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.
Разборка шуруповёрта
Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:
Сборка происходит в обратном порядке . При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.
Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол. Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока.
Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.
При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.
Нахождение причины поломки и её устранение
Окончательная поломка инструмента нередко сопровождается предварительными событиями, обращая внимание на которые можно предотвратить серьёзную неисправность: появление посторонних звуков, искрения, запахов горелого, увеличение вибрации, быстрая разрядка батареи.
Разобрав устройство, можно понять, какой узел неисправен. Все неполадки устройства разделяют на два типа:
- электрические;
- механические.
Каждому типу характерны свои первичные признаки, по которым легко вычисляется повреждённая деталь. К особому роду относятся неисправности, связанные с аккумуляторной батареей. Характер поломки связан с тем, что батарея быстро разряжается, или устройство совсем не хочет запускаться.
Если приобретение нового аккумулятора проблематично, можно попробовать его разобрать и заменить в нём неисправный элемент.
Аккумулятор разбирается путём вывода его защёлок из пазов. Под кожухом располагаются элементы с ёмкостью. Их соединение между собой выполнено контактной сваркой. Мультиметром можно измерить величину напряжения на каждой банке. Нормальное значение заряженного элемента составляет 1,2 вольта. Неисправные элементы удаляются — для этого они аккуратно откусываются кусачками в месте контакта, а вместо них устанавливаются аналогичные. Если сварки нет, возможно воспользоваться паяльником. Затем батарею необходимо собрать и установить в шуруповёрт для проверки .
Но не всегда проблема связана с батареей питания. Например, при ремонте шуруповёрта Бош своими руками нередко обнаруживается повреждение (ЗУ), а не аккумулятора. Ремонт ЗУ заключается в прозвонке радиоэлементов. В первую очередь проверяется сетевой предохранитель и .
Обычно при вскрытии корпуса ЗУ по внешним признакам в виде почернения радиоэлементов или платы текстолита сразу видно, какой элемент требует замены. Чаще всего из строя выходят транзисторы, которые располагаются на радиаторах, и операционный усилитель.
Повреждения электрической части
Наиболее часто неисправности в электрической части связаны не только с невозможностью включить инструмент, но также и отсутствием переключения в режим реверса или возможности регулировать обороты.
Если аккумулятор исправен, а при подключении к схеме шуруповёрта напряжение на его клеммах падает, то это говорит о неисправности в элементах мотора устройства. Если напряжение нормальное, проверяется кнопка. Для этого тестер переключается в режим прозвонки и его щупы устанавливаются параллельно кнопке. При её нажатии мультиметр должен издать писк, в противном случае кнопка нерабочая. Деталь можно попробовать восстановить самостоятельно, почистив её контактные группы.
Проверка реверса происходит также с использованием мультиметра. Одним щупом следует дотронуться до входа кнопки, а другим до контакта электродвигателя. При переключении реверса должно возникнуть сопротивление, если оно отсутствует, то повреждение следует искать в проводке. Если не работает регулировка оборотов двигателя, то поломка связана с управляющим транзистором или кнопкой.
Проверка щёток электродвигателя осуществляется визуально, их износ должен быть не более 60 процентов. Если всё в порядке, следует проверить другие элементы двигателя. Чтобы померить сопротивление обмоток, контакты двигателя нужно отключить от остальной части схемы. При обрыве, межвитковом замыкании или замыкании на корпус обмотку потребуется перемотать. Таким же образом проверяется и якорь. Для измерения его сопротивления щупы тестера устанавливаются на пластинах коллектора. Величина сопротивления должна быть равна нулю. Если обмотку починить не получится, придётся приобрести новый двигатель.
Также электрическими неисправностями считаются искрение и потрескивание при работе. Связано это с износом щёток или медленным вращением коллектора из-за его засора.
Неполадки в механических узлах
Если во время работы появились посторонние звуки и происходит клин устройства, то это свидетельствует об износе втулок или подшипников. После разборки редуктора станет понятно, что могло сломаться. Нехарактерные шумы могут образовываться и при деформации вала. Такая поломка проявляется и при биении патрона. Если в патроне ослабевает затягивание, то необходимо проверить муфту на износ. При работе инструмента зубья изнашиваются, и муфта начинает прокручиваться.
Чтобы избежать поломок в редукторе, необходимо периодически его обслуживать. Для этого рекомендуется смазать все трущиеся механические части, желательно заранее удалив остатки старой смазки. Засорение конструкции также может влиять на обороты инструмента.
Посторонние звуки могут быть характерны не только из-за повреждения редуктора, но и быть вызваны двигателем. Шум возникает при оторвавшемся магните или при износе втулок якоря. Для восстановления работы якоря можно попробовать смазать его машинным маслом.
Таким образом, при механических поломках причину найти легко, но проведение ремонта потребует покупки новых комплектующих взамен сломанных. Для нахождения электрических неисправностей понадобится использовать мультиметр.
Тремя основными причинами, которые приводят к тому, что приходится делать ремонт шуруповерта своими руками, являются:
- Если аккумулятор не исправен либо не заряжен.
- Не функционирует кнопка включение.
- Износились щитки электродвигателя или сгорел якорь.
Любой шуруповерт имеет в своей конструкции следующие основные элементы:
- Двигатель.
- Реверс.
- Редуктор.
- Регулятор оборотов.
- Транзистор регулятора оборотов, который подключен к радиатору.
Причины неисправностей шуруповерта
Ремонт прибора чаще всего приходится делать в связи с возникновением различных неисправностей, которые характерны для дешевых устройств и дорогостоящих. Среди них выделяются:
При поломке шуруповерта основной процент неисправностей приходится аккумулятор.
- Вышедший из строя аккумулятор.
- Сломанная кнопка включения аппарата.
- Сгоревший якорь.
- Наличие свистов и различных скрипов во время работы.
- Усиленное постукивание патрона зажимного.
- Невозможность регулирования оборотов шуруповерта.
- Не происходит переключение реверса шуруповерта.
- Двигатель аппарата не перестает вращаться после того, как шуруповерт отключен.
- Происходит включение аппарата на долю секунды с последующим подклиниванием.
Рассмотрим особенности устранения каждой из перечисленных неисправностей.
Вернуться к оглавлению
Устранение неисправностей шуруповерта
Для того, чтобы удостовериться в поломке аккумулятора шуруповерта, его необходимо проверить при помощи мультиметра.
Аккумулятор следует вначале проверить перед его возможной заменой. Проверить аккумулятор следует обычным измерением уровня напряжения с помощью мультимера на клеммах прибора. Осуществлять проверку можно и с помощью любого другого тестера. При этом должно наблюдаться совпадение выходного напряжения аккумуляторов в рабочем состоянии, если они заряжены. Указанные на корпусах аккумуляторов значения 12V, 18V и др. должны точно соблюдаться. Если это условие не выполняется, то прибор следует заменить.
Возможные неисправности зарядного устройства шуруповерта приводят к необходимости его разборки с последующей проверкой с использованием тестера, который уже применялся. Каждая батарея, входящая в аккумулятор, должна быть подвергнута аналогичной проверке. После определения неисправных элементов следует купить в магазине специальные элементы одинакового типа с аналогичной емкостью, чтобы установить их на места предыдущих, заменив старые на новые.
Делая ремонт кнопки включения, необходимо иметь специальный навык и соответствующие знания в области электроники. Разборка аппарата следует осуществлять с предельной внимательностью и осторожностью. Иначе вскрытие прибора может привести к тому, что детали определенного вида могут с легкостью выпасть из шуруповерта.
Лучше всего предварительно сделать зарисовку порядка расположения разных пружинок, контактов и шурупов.
После того, как Вы удостоверились в том, что причина поломки в аккумуляторе, то его будет необходимо разобрать.
Когда корпус прибора вскрыт, то аппарат необходимо проверить на присутствие в нем контактов, которые потемнели. При их наличии необходимо провести их зачистку с помощью наждачной бумаги.
Когда выключатель уже отремонтирован, то, возможно, что прибор не будет регулировать число оборотов, если сделано плавное нажатие на его курок. Вместе с тем функции прибора не теряются, когда нажатие на курок полное. В этом случае сама неисправность связана со схемой регулировки. При этом осуществляют полную замену выключателя.
Если в приборе отсутствует реверс, то его заменяют реверсным переключателем, но можно и попытаться его отремонтировать. С этой целью ремонт реверса напоминает ремонт кнопки выключателя. Крышка переключателя осторожно приподнимается. Затем осуществляется проверка контактов, их чистка и сборка.
При обнаружении обгоревших либо деформированных контактов под крышкой реверс обязательно требуется заменить. При варианте кнопки, когда реверс собирают в ее корпусе, то есть внутри нее, кнопка меняется при этом полностью.
Вернуться к оглавлению
Диагностика двигателя прибора
В том случае, если при опускании кнопки двигатель шуруповерта продолжает работать, то кнопку придется поменять.
Когда при опускании кнопки продолжается вращение двигателя, чего раньше не происходило, тогда кнопка меняется полностью. Причиной продолжения вращения кнопки может быть ее отпускание, чего не наблюдалось до этого. При этом требуется смена кнопки полностью, или необходимо заменить транзистор отдельно.
Проверить регулятор оборотов можно с помощью мультиметра, настроенного на режим прозвона цепей. Схема регулятора оборотов не включается в общую цепь, действующую в результате полного нажатия кнопки. С этого начинается замыкание контактов. К электродвигателю шуруповерта подключаются провода в количестве двух, столько же приходится и на кнопку аккумулятора.
Кнопку включения подключают к регулирующему элементу или полевому транзистору через 3 провода, который находится вне корпуса шуруповерта. Необходимо осуществить присоединение щупов с целью прозвонки подвода, подсоединенного к электродвигателю и к тому проводу, который является входным.
При наличии возможности щупы присоединяют не только к проводу двигателя устройства, но и крепятся на входные контакты реверса. Прибор может показывать, есть контакт или его нет. Далее аналогичным образом проводят все замеры для другого провода, который является входным. После следует перевести рычаг реверса, чтобы повторить замеры. Если нет контактов, то эти изменения влияют на кнопку.
Причину поломки также стоит искать в щетках двигателя шуруповерта.
Если все элементы устройства в исправности, что показали операции, которые были проведены ранее, то обязательно проверяют то, в каком состоянии находятся щетки двигателя. Это можно осуществить путем отключения двигателя от кнопки, присоединив к его проводам мультимер через щупы.
Если малое сопротивление в цепи отсутствует, то это может указывать на то, что щетки изношены. При этом не исключается поломка якоря, что может происходить в редких случаях. Может случиться и обрыв обмотки. В данном случае производится полная замена двигателя. Если изношены только щетки, то можно восстановить двигатель шуруповерта своими руками.
Для восстановления двигателей у некоторых моделей шуруповертов меняют только щетки, а не производят полную разборку элемента. Для ремонта других моделей задняя крышка двигателя отделяется со щетками от его корпусной части. С этой целью отгибается вальцовка крышки, не задевая ее края, потому что они должны быть возвращены после окончания сборки на прежнее место.
Щетки с гибким проводом соединяются на основе точечного метода сварки для крепления к держателю. Возможно припаивание проводов для новых щеток. С этой целью можно воспользоваться только тугоплавким припоем.
