Изготовление щитов для опалубки ленточного фундамента. Как делается опалубка для фундамента. Как сделать щиты

Абсолютно точно с инженерной точки зрения рассчитать опалубку не сможет ни один специалист: слишком много переменных объективных и субъективных факторов влияет на конструкцию.

Назовем лишь несколько из них.

1. Качество пиломатериалов. В природе не существует двух полностью одинаковых досок. Прочность пиломатериалов зависит от пороков развития, количества, характера и конкретного места расположения сучков и т. д.
2. Показатели бетона. Бетон может иметь различную консистенцию по вязкости, она зависит от пропорций и характеристик используемых во время приготовления фракций. Кроме того, нагрузки на опалубку меняются в зависимости от скорости заливки бетона, способа трамбовки и наличия арматуры.
3. Климатические условия. При минусовых температурах доски имеют одни показатели физической прочности, летом другие. Сухие доски могут выдерживать более высокие усилия, а в дождливую их прочность понижается.

Существуют строительные стандарты, регламентирующие максимальный прогиб опалубки. Для надземной части фундамента прогиб не должен превышать 1/400 длины, для подземной части норматив увеличен до 1/250 длины. Добиться таких значений непрофессионалам сложно. Что делать обыкновенным застройщикам? Во время создания опалубки нужно руководствоваться советами опытных строителей и своей интуицией. И помнить главное правило – любую опалубку лучше делать с явным запасом по прочности, не надеяться на «авось выдержит». Нужно помнить, что исправить нарушения линейности бетона очень сложно и дорого.

Во-первых, следует знать, для каких целей вам нужна опалубка. Если ее планируется использовать многократно, то следует использовать специальную ламинированную водостойкую фанеру или сбивать стандартные щиты из качественных обрезных досок.

Опалубка из ламинированной фанеры

Если опалубка разового использования, то в ход пойдут низкокачественные материалы, при определенных условиях можно пользоваться отрезками ДСП, обыкновенной клееной фанерой или даже необрезными досками. Как правило, для строительства бани можно выбирать самый дешевый вариант изготовления опалубки.

По особенностям конструкции опалубка может быть:

Изготовление съемной опалубки под ленточный фундамент

Исходные данные: опалубка будет делаться съемного типа по всей высоте фундамента, материал изготовления – обрезные доски второго сорта толщиной 25 мм.

Одного универсального алгоритма изготовления опалубки нет, каждый мастер вносит свои изменения с учетом конкретного материала, характеристик фундамента и личных предпочтений. Мы расскажем только об одном из многих вариантов.

Шаг 1. Подготовка щитов. Снимите размеры траншеи по длине и глубине. Щиты не делайте большими – будет очень трудно с ними работать, по длине они не должны превышать 3÷4 метра в зависимости от высоты. Щиты сколачивайте из обрезных досок, в качестве вертикальных стоек можно использовать те же доски или рейки. Если у вас рейки тонкие, то приколачивайте их ребром.

Практический совет. Никогда не пользуйтесь для сборки опалубки саморезами.

1. Во-первых, по времени это долго и для их ввинчивания нужно иметь специальный электрический инструмент.
2. Во-вторых, разбирать щиты на саморезах – одно мучение. Отверстия под звездочку забиваются землей или бетоном, «выковыривать» их оттуда работа очень неблагодарная и «нервная». Да и стоят саморезы значительно дороже гвоздей, а для опалубки их понадобится не один килограмм.
3. В-третьих, ни один элемент опалубки не работает на разрыв, все имеют нагрузку только на изгиб или сжатие. Гвозди в этом случае не вытаскиваются из досок, пользуйтесь ими спокойно. Кстати, необязательно брать длинные гвозди и потом с лицевой стороны щита загибать «по метру».

Шаг 2. Установка опалубки.

Осторожно опустите щиты в траншею. Заготовьте колышки для вбивания в землю и угловые подпорки. В нашем случае подпорки нужно делать с двух сторон примерно через каждые 50÷70 см.

Чтобы нижняя часть щитов не двигалась во время крепления, зафиксируйте ее небольшими колышками или вставьте между противоположными щитами распорки соответствующей длины. Вынимать потом их не нужно, пусть остаются в бетоне.

На фото видны подпорки щитов

Шаг 3. По углам траншеи вбейте колышки и натяните между ними веревку. Высота веревки должна быть большей, чем высота надземной части фундамента. Дело в том, что вам не удастся точно выставить опалубку по линии горизонта на заданной высоте, выравнивать ленту фундамента придется вручную после заливки.

Шаг 4. Под уровень или отвес вбейте колышки в дно траншеи, глубина вколачивания зависит от характеристик грунта, но в любом случае она должна исключать их горизонтальные подвижки.

Шаг 5. Выставьте один ряд щитов, временно прихватите их к вертикальным колышкам. Выставьте второй ряд и тоже прихватите его. Проверьте все разметки.

Шаг 6. Между щитами установите горизонтальные распорки. Это могут быть отрезки металлических прутков, деревянные рейки, пластиковые трубки и т. д. Расстояние между распорками около метра, на них не действует распирающее усилие бетона, они служат только для облегчения монтажа опалубки.

Шаг 7. Отмерьте нужную ширину опалубки в верхней части, соедините два ряда щитов между собой деревянными рейками по размеру. Это соединение будет предохранять опалубку от деформации во время заливки бетона. Расстояние между рейками примерно 50 сантиметров. Если у вас надземная часть боле 50 сантиметров, то нужно доски через две связать поволокой между собой для предупреждения вспучивания щитов под весом бетона. Проволока с внешних сторон фиксируется к вертикальным поперечинам, скручивается с небольшим натяжением – стенки цокольной части фундамента получатся ровными. Во время демонтажа опалубки проволока просто отрубается и остается в бетоне.

Шаг 8. По очереди ставьте подпорки щитов, в нижней части они должны упираться в колышки, в верхней части следует прибить к щиту небольшой отрезок доски для упора. Постоянно проверяйте положение щитов по веревке. Если вы правильно установили внутренние распорки опалубки, то она не будет изменять своего положения во время установки и фиксации. Если увидели ошибки – немедленно исправляйте их. Бывает, что некоторые колышки шатаются в земле – на них уже не нужно рассчитывать. Вбейте рядом новые и к ним фиксируйте наклонные распорки. На место стыка щитов нужно поставить доску и обязательно подпорку.

Шаг 9. В верхней части опалубки нужно вставить куски пластиковых труб для вентиляционных продухов и технологических отверстий в ленточном фундаменте. Нет под рукой труб – сделайте обыкновенные деревянные короба, потом они уберутся, а отверстия поправятся.

Шаг 10. Еще раз проверьте правильность положения и прочность фиксации опалубки фундамента, проблемные места нужно сразу исправлять. Опалубка должна стоять прочно, не должна шататься даже под большими усилиями.

Все, можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через две недели после заливки бетона. Если погода жаркая и сухая – бетон следует ежедневно обильно поливать водой. Дело в том, что прочность цемента зависит от влажности и времени высыхания бетона. Если вода быстро испаряется, то химические реакции не успеют закончиться, надежность фундаментной ленты значительно понизится.

Что касается опалубки для столбчатых фундаментов, то работы по ее изготовлению почти ничем не отличаются от вышеописанных. Нужно только размеры щитов сразу делать по размерам столбиков. Конечно, небольшая ширина и высота столбиков значительно упрощает технологию фиксации опалубки в нужном положении.

Фундаменты из армированных монолитных плит делаются под бани, строящиеся на переувлажненных грунтах или грунтах с очень низкими несущими характеристиками. В большинстве случаев размеры бани не превышают 4×4 метра. Самостоятельно залить монолитную плиту больших размеров довольно сложно, вряд ли вам удастся добиться ее идеальных показателей по горизонтали.

Шаг 1. Максимально выровняйте поверхность земли, насыпьте и утрамбуйте песчаную подушку толщиной не менее 20 сантиметров.

Шаг 2. Подготовьте пиломатериалы, вам понадобятся обрезные доски и рейки. Высота опалубки зависит от толщины монолитного фундамента, в большинстве случаев она составляет не боле дести сантиметров. Это значит, что вполне достаточно иметь доски шириной 20 см и толщиной 20÷30 мм.

Шаг 3. Вбейте по углам будущей монолитной плиты колышки, натяните веревку. Под веревку поставьте доски, закрепите их колышками. Колышки вбивайте в землю прочно. Опалубку ставьте буквой «П», так будет намного удобнее подавать и разравнивать бетон, не придется каждый раз перешагивать через опалубку. Во время бетонирования не забывайте об армировании.

Шаг 4. Когда до конца бетонной плиты останется приблизительно один метр – установите последнюю доску, выровняйте, закрепите ее положение и продолжайте заливку бетоном.

Видео – Фундамент коробчатая плита

Видео – Разметка и устройство опалубки под монолитную плиту

Видео – Опалубка и арматурная обвязка монолитной плиты

Теперь можно рассмотреть несколько вопросов, касающихся использования дополнительных материалов для изготовления опалубки.

Вместо нее можно брать рубероид, толь, плотную вощеную бумагу или другие материалы. Использование этих материалов для обивки щитов опалубки приветствуется. Почему?

Пленку нужно устанавливать с внутренней стороны опалубки. Для предупреждения провисания или соскальзывания закрепите ее степлером.

Цены на полиэтиленовую пленку

полиэтиленовая пленка

Металлические стягивающие шпильки

Если они у вас есть – пользуйтесь на здоровье, если нет – специально для фундамента бани покупать не стоит. Металлические шпильки целесообразно использовать на высоких фундаментах, их невозможно укрепить боковыми упорами. Шпильки нужно вставлять в пластиковые трубки соответствующего размера, под гайки обязательно подкладывайте шайбы большого диаметра и отрезки досок.

Цены на шпильки стяжные

шпильки стяжные

Несъемная опалубка

Новая технология заливки фундаментов и возведения стен, характеризуется отличными эксплуатационными характеристиками и, к сожалению, такими же высокими ценовыми показателями. Значительно ускоряет процесс строительства, выполняет роль не только опалубки, но и утеплителя. Часто используется для возведения монолитных сейсмоустойчивых армированных бетонных зданий. Несущие стены получаются не только прочными, но и утепленными.

Строительные предприятия производят несъемную опалубку из различных материалов и с различными линейными показателями. Конкретный вид опалубки следует подбирать с учетом места ее использования. Существует несколько видов несъемной опалубки.

1. Из вспененного особо прочного пенополистирола. Представляет собой плоские пластины или блоки, угловые повороты, распорки, фиксаторы арматуры и т. д. По толщине боковин может быть от 40 до 100 мм. Процесс сборки блоков опалубки выполняется в шипы, все размеры нужно проверять уровнем. В зависимости от высоты опалубки заливка бетоном производится несколькими слоями по всему периметру фундамента или стены. После заливки предыдущего слоя опять собирается несколько рядов опалубки и заливается очередной.



2. Бетонная несъемная опалубка. Изготавливается из прочного бетона, боковые поверхности блоков имеют шипы и пазы для прочного соединения между собой. Стенки удерживаются перемычками. Такая опалубка может применяться как для заливки фундаментов, так и для возведения монолитных армированных зданий. Арматура не вяжется, вертикальные прутки вставляются в отверстия, а горизонтальные ложатся на специальные упоры.



3. Деревобетонная. Может иметь вид пустотных блоков или плоских панелей, лицевые поверхности нужно обязательно отделывать, используется только для надземной части фундамента или стен. Блоки устанавливаются по методу сухой кладки, внутри может находиться арматура. Панели собираются на стяжках, установленных внутри бетона. Лицевые поверхности стяжек имеют вид больших плоских шайб, поверхности панелей характеризуются высокой адгезией ко всем строительным отделочным материалам.



Применять такие дорогостоящие опалубки на ленточных фундаментах бани экономически нецелесообразно. Для бань не нужен утепленный фундамент, а цокольная видимая часть отделается обыкновенными декоративными материалами.

Цены на вспененный пенополистирол

вспененный пенополистирол

Возможные последствия некачественной опалубки

Сразу скажем – все последствия неправильно сделанной, установленной или зафиксированной опалубки очень печальны, их устранение требует много усилий и денег. В самых серьезных случаях заливку фундамента придется начинать с нуля. Рассмотрим три возможных варианта последствия брака при строительстве опалубки.

Вариант 1. Вспучивание опалубки стало заметным во время заливки бетона. Немедленно остановите работы и зовите всех помощников на помощь. Лопатами откидывайте бетон в месте вспучивания опалубки. Для того чтобы бетон не плыл обратно, прибейте на некотором удалении поперечные доски по всей ширине внутри опалубки. Имейте в виду, что бетон будет постепенно наполнять углубление, работы нужно выполнять быстро. Откидывайте бетон на расстояние более 1,5 метра от аварийного места.

Давление на опалубку заметно ослабло – пытайтесь ее ровнять. Очень хорошо, если вам удастся приспособить домкрат и с помощью балок медленно выровнять опалубку. Можно в свободном от бетона месте протянуть проволоку и с ее помощью выравнивать выпуклость. Очень важно: не стучите кувалдой по опалубке, таким способом вы сделаете еще хуже. Бетон от вибрации поплывет вниз и еще сильнее нарушит прямолинейность опалубки. Выравнивайте щит постепенно, без излишнего фанатизма. Чрезмерные усилия могут полностью сломать щит или отдельные элементы крепления. Последствия будут очень печальными. Как только удалось выровнять щит – немедленно фиксируйте его положение. На этот раз проверяйте надежность подпорок с особой тщательностью.

Этот случай самый легкий, все остальные доставляют значительно больше неприятностей.

Вариант 2. Смещение опалубки замечено только на второй день.

Что делать, если сместилась опалубка

Важно. Не все то, что пишут на строительных форумах, правда, думайте своей головой, прежде чем верить первому попавшемуся на глаза совету «знатока». Много таких «специалистов» советуют снять опалубку, и пока бетон еще не набрал прочности, лопатой срубить бугор. Это не совет, а издевательство. Ни в коем случае не снимайте опалубку! Очень велика вероятность, что весь фундамент даст трещины. Он может не рассыпаться на глазах, а дать почти незаметные трещины, которые уменьшат прочность конструкции почти до нуля. Заметили неприятность на следующий день – все, поезд ушел. Ждите, пока бетон полностью застынет, разбирайте опалубку, берите в руки перфоратор и работайте «в поте лица».

Вариант 3. Опалубка или ее часть упала во время заливки бетона. Самая неприятная ситуация. Что делать? Почесать «молча и с улыбкой» умную голову, убрать бетон, очистить площадку и начинать все сначала.

Надеемся, что со второго раза вы поймете, как правильно устанавливается опалубка. А чтобы такого не случилось – прочитайте еще раз внимательно статью. Вносить свои усовершенствования можно и нужно, но только в том случае, если у вас будет опыт сооружения хотя бы трех различных опалубок.

Видео – Возможные последствия некачественной опалубки. Разрыв

Заключение

Многие статьи в интернете начинаются со слов «фундамент оказывает большое влияние на прочность здания». Это правда. Но далее можно прочитать, что «сделать его может каждый», что «здесь ничего сложного» и т. д. Это неправда. Не стоит терять время на чтение таких советов. Задумайтесь, почему заработок профессиональных опытных строителей в несколько раз превышает заработок инженеров? Потому что профессиональный строитель имеет не только теоретические знания, все «научные» рекомендации он своими руками перепробовал.

Приступая к изготовлению опалубки нужно придерживаться двух правил.

1. Первое – работу нужно знать. Не стоит думать, что все очень просто, можно «как-нибудь слепить» и оно «как-нибудь будет стоять».
2. Второе. Любую работу не нужно бояться, но уважать надо обязательно. У вас в голове постоянно должно быть видение операций на несколько шагов вперед, вы должны уметь выбирать из нескольких возможных вариантов самый оптимальный.

Видео – Армирование и опалубка мелкозаглубленного ленточного фундамента

Видео – Установка раскосов для опалубки

Ни одна стройка не обходится без бетонирования, а где бетонный раствор – там и опалубка. Особенного внимания заслуживает конструкция, используемая при изготовлении . Ведь от её надёжности во многом зависит качество основания для дома.

Заливка опалубки может вызвать следующие проблемы:

• распирание при бетонировании;
• частичное разрушение;
• локальные протечки бетонной смеси.

Чтобы избежать этого и узнать, из чего изготовить конструкцию надежно и дешево и какие требования кней предъявляются, воспользуйтесь практическим опытом экспертов сайта FORUMHOUSE.

Из чего сделать опалубку

Качество конструкции во многом зависит от того, из какого материала её сделали. Опалубка для делается из: ламинированной фанеры, плит ОСП, листов ЦСП, плоского шифера, несъёмных листов пенополистирола. В ход идёт даже старая мебель, а также «бэушные» поддоны.

Но безусловный лидер – обычная древесина.

Как сделать конструкцию из досок

Форумчане советуют, как делать щиты для опалубки. Для сборки горизонтальных щитов рекомендуется использовать обрезную доску размером – 100х25 мм и 150х30 мм, а для вертикальных поперчен – брать брус 100х50 мм, упирая его в щит ребром .

Шаг установки вертикальных поперечен (брус 50х100 мм) - от 70 до 100 см. Для придания большей жёсткости опалубки, с каждой её стороны, горизонтально устанавливаются два бруса 50х100 мм, сверху и снизу.

При продуманном конструктиве и грамотном исполнении прочность досок данных типоразмеров достаточна, чтобы выдержать давление больших объемов бетонной смеси на стенки конструкции.

Выбирая доски для этой конструкции, необходимо сразу продумать вариант их дальнейшего использования. Т.к. опалубка под фундамент потребует не один куб, доски нерационально использовать только один раз. Чтобы доски после демонтажа остались «деловой древесиной», необходимо защитить их от прямого контакта с бетоном.

Чем крепить пленку

Изнутри конструкции перед бетонированием выстилается прочная полиэтиленовая пленка для опалубки, которую необходимо закрепить степлером. Возведение лучше вести на саморезы. В этом случае её можно легко разобрать, сведя повреждения опалубочных досок к минимуму.

дмитриевич-50 участник FORUMHOUSE

Я после разборки опалубки доску 30х120 мм пустил на обрешётку. Перед этим очистил поверхность досок от степлерных скоб. Главное – разбирать всё аккуратно.

UKSUS70 участник FORUMHOUSE

Практически все существующие виды ленточных фундаментов можно залить, используя только опалубку - вспомогательную конструкцию, которую часто делают из подручного материала. Она служит не только для обеспечения неизменных размеров основания, но и придает фундаменту ровные правильные формы и снижает расход бетонного раствора. Плюс ко всему, ее можно снимать, переносить на иное место строительства и использовать не однажды.

Типы конструкций

Устройство вспомогательной конструкции из дерева, металла либо других материалов подразумевает использование жестких конструкций, соединенных между собой и способных выдержать массу бетона, но некоторые её виды еще и обеспечивают отличные теплоизоляционные характеристики дома. Для обустройства опалубок используются различные виды материалов, остановимся и разберем для начала типы опалубок для ленточного фундамента:

1. Съемные (разборные). Это деревянные, реже пластиковые и металлические щиты, которые собираются в виде конструктора, обеспечивают надежное соединение элементов и герметичность швов. В большинстве случаев, расчет количества необходимых материалов делается на месте, когда это будет необходимо. После использования можно снимать и применять повторно. Её можно сделать своими руками из древесины.
2. Несъемные. Это одноразовая конструкция, производится из пенополистирола, служит как основной теплоизоляционный слой. Нужна, когда ограничена площадь застройки. Благодаря укреплению специальными опорами и распорками, пенопласт выдерживает большие нагрузки, не деформируется, а сборка своими руками делается как конструктор из фабричных элементов. Ее нельзя снимать, нужно проводить расчет щитов под каждое конкретное строительство. Материал может использоваться различный, но чаще всего полимерные продукты.
3. Комбинированные. Здесь одновременно используется древесина как внешний слой опалубки, а пенополистирол как утеплитель. После заливки фундамента внешнюю часть конструкции можно снять, утеплитель при этом остается утопленным в бетон.

Несколько лет назад строители предпочитали использовать съемную опалубку для ленточных фундаментов, так как она многоразовая и ее можно взять в аренду по доступной цене. Более того, многие компании и мелкие фирмы производят такую опалубку своими руками, а затем сдают в аренду по доступной цене. Стоит отметить, что возвести опалубку правильно, по всем нормам сложно, учитывая технические характеристики используемых материалов, а также возможность расширения подошвы при необходимости.

Элементы конструкции и материал

Опалубка состоит из нескольких основных элементов:

1. Деревянные щиты прямоугольной или квадратной формы произвольных размеров.
2. Фиксаторы вертикального расположения щитов.
3. Горизонтальные внутренние втулки, они используются для обеспечения необходимой внутренней ширины ленты и препятствуют расширению щитов
4. Гидроизоляция. Она препятствует вытеканию жидкости из опалубки, а также обеспечивает большую скорость засыхания раствора.

Опалубка для ленточного фундамента может производиться из древесины. Самый доступный и дешевый материал, устройство простое и сделать каркас может любой человек своими руками с использованием подручных инструментов. Для производства опалубки в частных условиях используется фанера толщиной до 15 мм или обрезная доска толщиной 40 мм. В этом случае легче не только провести строительство ленточного фундамента, но и правильно провести расчет необходимого количества материалов.

Металлические заводские конструкции прочные и надежные. Отличаются долговечностью и многоразовым использованием, но из-за своей большой массы их тяжело транспортировать. Правильно установить такие щиты могут только строители с опытом. Расширение ленты недопустимо.

Пластиковая опалубка или из пенопропилена легкая, компактная, дорогая и универсальная. Отлично подходит для возведения несущих стен и перекрытий, а также при заливке ленточного фундамента. Пластик и пенопласт – это искусственная теплоизоляция, расчет делается прямо на месте, а щиты можно обрезать под свои размеры. Также по такой готовой ровной поверхности легко сделать обустройство цоколя.

Устройство деревянной опалубки

Для производства деревянной опалубки лучше использовать обрезную плиту или широкую фанеру. Из этих материалов делают готовые щиты фиксированных размеров, затем устраивают пазы на внешних контурах для соединения щитов между собой. Все стыки обрабатывают водостойким герметиком или монтажной пеной. Влажность древесины не должна быть высокой, толщина щелей до 2 мм. Высота щитов не должна превышать 5-7 см выше уровня ленты фундамента. Установка опалубки довольно проста, ее можно сделать своими руками:

1. Сначала подготавливается строительная площадка.
2. Делается расчет размеров опалубки, подбираются соответственные материалы и собираются конструкции.
3. Затем устанавливаются щиты с внешней стороны и укрепляются раскосами, где основным фиксатором будет служить почва или укрепленные столбы. Раскосы прибивают к щитам и устанавливают с интервалом не менее 1 м один от другого, минимально допустимая дистанция составляет от 30 см для толстых оснований.
4. Гвоздями или уголками закрепляются перемычки фиксированной длины – это максимально допустимая ширина ленты фундамента.
5. Аналогично устанавливается внутренняя часть опалубки и стягивается хомутами, гвоздями или иными крепежными элементами.
6. Проверяется расположение всех щитов по вертикали и горизонтали, допустимый угол уклона не более 3 градусов, также они не должны иметь прогибов или изгибов. Состояние поверхности щитов стоит регулировать рейками, уровнем или строительным гидроуровнем. Местные отклонения для фанеры не должны составлять 2 мм, а для досок – до 3 мм.
7. После заливки бетонного раствора опалубку можно снимать и использовать повторно, а по ровной внешней поверхности можно делать обустройство цоколя.

Правильное расположение щитов опалубки также можно контролировать с помощью нитей и проволоки обноски, а также креплений фиксированного типа. В случае использования несъемной опалубки желательно на внутренней части пенополистирола зафиксировать деревянные планки, в них вмонтировать прочные крючки и арматуру гибко соединить. Тогда крючки натянут обе поверхности опалубки и зафиксируют их в заданных параметрах.

После установки внутренняя часть опалубки обязательно покрывается рубероидом в несколько слоев, чтобы бетон не вытекал, а также для обеспечения гидроизоляции ленты. Гидроизоляцию нужно укладывать с углов наклона вниз, ближе к песчаной подушке, чтобы не разорвать слой при бетонировании. Верхнюю часть шара рубероида лучше перегнуть за верхнюю кромку опалубки, зафиксировать зажимами или шурупами, закрепить степлером. Тогда лист выдержит нагрузку, которая возникнет при заливке бетоном из автомобильной бетономешалки.

Как установить опалубку для ленточного основания на неустойчивой почве

Уже одно копание траншеи или котлована в рыхлой почве чревато некоторой опасностью, из-за возможного ее сдвига. Поэтому сначала делают внешнюю опалубку траншеи с целью предотвратить сдвиг почвы, а уже затем обустраивают внутреннюю часть траншеи.

Чтобы защитить труд рабочих, траншею копают под некоторым уклоном стенок и достаточной ширины для удобного монтажа щитов. Затем устанавливается опалубка, которую часто делают в несколько слоев, где промежуточная зона – это фиксаторы внешней кромки от грунта и внутренней от зоны бетонного раствора.

Чтобы опалубка стояла надежно, можно поверх песчано-гравийной смеси залить слой бетона средней плотности так, чтобы он с внутренней стороны зафиксировал щиты. Когда монтируется опалубка на бетонной основе, то лучше использовать специальные резьбовые стяжки. Они фиксируют плиты между собой, препятствуют их расползанию под массой бетона, а внутри опалубки предусматриваются стальные втулки.

Как обустраивают комбинированную опалубку для ленточного фундамента

Комбинированная опалубка себя оправдывает, когда нужно возвести высотное здание и обустроить теплоизоляцию на ограниченной площади строительной площадки. Конструкция подразумевает совмещение съемной и несъемной опалубки, которую можно сделать своими руками, при этом ее устройство остается достаточно простым. Извне – это обычные съемные пластиковые или деревянные щиты, а внутри – слой пенополистирола.

Такая конструкция несет в себе преимущества и недостатки двух типов опалубок. Некоторые застройщики тратят деньги и время на устройство теплоизоляции, особенно когда необходимо возвести фундамент без расчета в сжатые сроки. Недостаток такой опалубки заключается в том, что когда приходится делать гидроизоляцию, то ее можно положить только на внешней поверхности, а снимать внутреннюю часть утеплителя нельзя.

Если ленточное основание возводится на прочных грунтах, несклонных к пучению, тогда траншея копается с учетом толщины утеплителя, а также панелей съемной опалубки. В подземной части утеплитель крепят к стенкам траншеи, а в наземной – с помощью саморезов. Также можно использовать специальные монтажные дюбеля и зонтики, но тогда снимать утеплитель при реставрации или ремонте проблематично. Если лента устанавливается в рыхлых почвах, тогда утеплитель монтируют полностью погруженным в грунт при условии, когда уровень морозного пучения в регионе незначителен.

Роль несъемной опалубки для ленточного фундамента

Это щиты, сделанные из пенополистирола, соединяются между собой пазами в форме конструктора, поэтому ее часто делают своими руками по готовым чертежам. Внутри устанавливается арматурный каркас, затем заливается бетоном. Благодаря наличию пенополистирола, одновременно на поверхностях ленты формируется теплоизоляционный и гидроизоляционный слои. Данный вид используется, когда ограничена площадь застройки или высокий уровень залегания грунтовых вод. Преимущества очевидны:

• ее можно быстро собрать прямо на строительной площадке, не занимает много места;
• она поставляется в заводской конфигурации, не нужно проводить расчет параметров щитов, их достаточно просто обрезать, чего нельзя сделать с деревянной опалубкой;
• все внешние и внутренние поверхности ленты остаются утепленными;
• получается максимально гладкая внешняя поверхность, готовая к обустройству и стойкая к морозному пучению.

Ключевой недостаток – это стоимость несъемной опалубки, так как ее производят в заводских условиях из дорогих материалов и ее нельзя снимать. При каждом индивидуальном строительстве приходится делать повторный расчет размеров плит.

Выставить опалубку по уровню можно несколькими способами. Правила проведения работ отражены в специализированной документации: СНиП 3.01.03-84 «Геодезические работы в строительстве» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

В большинстве случаев индивидуальным застройщикам некогда изучать правила и нормы. Потому наиболее полезны рекомендации строителей, основанные на требованиях СНиП и оптимизированные под разные условия выполнения работ по заливке бетона.

Выбор материала для опалубки

Опалубка - это каркас, полость которого заливают бетоном. После его схватывания вспомогательную конструкцию разбирают (съемная опалубка) или она остается на прежнем месте и будет составной частью возводимого строения (несъемная).

В первом варианте используются новые листовые материалы, предназначенные для других целей. Но в этом случае внутренние стенки каркаса укрывают уложенными внахлест полотнами плотной полиэтиленовой пленки, которую фиксируют к щитам скобами и строительным степлером. Эта мера предосторожности защитит материалы от загрязнения цементно-песчаным раствором.

Для устройства опалубки можно использовать:

• Обрезные или необрезные доски;
• Листы фанеры или ОСБ;
• Цементно-стружечные плиты (ЦСП);
• Пенопласт толщиной не менее 5 см;
• Щепоцементные плиты (фибролит);
• Металлические листы толщиной от 2 мм;
• Пластиковые полотна высокой прочности.

Как сделать щиты

Заливая фундамент, можно столкнуться с такой проблемой, как распирание опалубки. Эта неприятность возникает по двум причинам:

• Неправильно выбран материал;
• Неверно собраны и установлены щиты каркаса для бетонирования.

Для того чтобы сделать прочную опалубку из обрезных досок, используют пиломатериал сечением 100×25 мм и 150×30 мм. Щиты нужно будет подпирать брусками сечением 100×50 мм. Его же используют для установки вертикальных стоек опалубки, расположенных с шагом 80-100 см. Монтаж щитов состоит из нескольких этапов.

Устанавливают вертикальные стойки из бруса 100×50 мм.

Зашивают внутренние стенки досками толщиной от 2,5 см, используя саморезы по дереву.

Подпирают смонтированные щиты брусками, установленными с внешней стороны опалубки. Шаг между подпорками - 60-70 см. Такая конструкция выдержит давление бетона. После того как фундамент будет залит и обретет марочную прочность, деревянные каркас демонтируют, а пиломатериалы используют в других целях. Например, для устройства обрешетки стропильной системы или устройства вентилируемого фасада.

При высоте щита 90 см и заливке бетона механизированным способом (из бетононасоса) давление на 1 погонный метр каркаса будет не менее 2300 кгс/п. м. Опалубка может не выдержать и деформироваться. Поэтому ее стенки необходимо стягивать металлическими шпильками, зафиксированными с внешних сторон каркаса гайками.

Подготовка участка

Ровно выставить опалубку можно только на предварительно . Этот этап работ называется «планирование» и выполняется вручную с помощью лопат и подручных приспособлений. Заключается в выравнивании участка посредством перемещения грунта из более высоких мест и заполнения им углублений в районе разметки.

Монтаж начинают с установки вертикальных опор. Каркас возводят внутри траншеи под ленточный фундамент или котлована под плитный.

Дно углублений должно быть выровненным и уплотненным. На нем необходимо предварительно сформировать амортизационную «подушку», состоящую из двух слоев: песчаного и гравийного. Каждый слой также необходимо выровнять и утрамбовать. После этого приступают к монтажу каркаса изложенным выше способом.

Выравнивание

Важный момент в возведении опалубки - ее выравнивание по уровню. Рекомендация от строителей: не нужно стремиться выровнять верхние плоскости каркаса «под ноль». Напротив, стенки опалубки лучше сделать выше запланированной высоты фундамента на несколько сантиметров. А на внутренней части щитов нанести маркером метки, проведя горизонтальные линии, соответствующие требуемой плоскости заливаемого фундамента.

Основная сложность заключается в том, чтобы правильно провести эти линии. Залить и выровнять по ним бетон не трудно. Для выполнения поставленной задачи можно использовать водяной уровень.

Сначала находят нужную высоту фундамента в самой нижней точке разметки. Прикладывают к ней колбу водяного уровня, запоминают или отмечают риской уровень воды. Затем с помощью второй колбы выставляют соответствующие метки на остальных колышках. Проводят линии и, при необходимости, дублируют их тонкой проволокой.

Есть и другая точка зрения на выравнивание: стенки каркаса должны быть выровнены «под ноль». В этих целях на этапе разметки определяют высоту фундамента указанным выше способом и на этом уровне натягивают веревки или леску. Щиты монтируют, ориентируясь на эти приспособления.

Второй способ выравнивания стен опалубки заключается в спиливании щитов по прорисованным вдоль лески или веревки линиям. Бетон при заливке уплотняют прутком арматуры и выравнивают правилом, которое в этом случае должно опираться на стенки опалубки.

Как использовать лазерный уровень

Этот инструмент пригодится при выполнении большинства разметочных, монтажных и отделочных работ.

Принцип работы уровня прост: он показывает идеально ровную горизонтальную линию за счет самовыравнивающегося механизма, находящегося внутри прибора.

Посмотрите дополнительное видео:

Правильное использование уровня заключается в выполнении нескольких несложных рекомендаций:

• Предварительно устраняют все препятствия на пути следования линии лазера;
• Не рекомендуется превышать указанное в инструкции к прибору оптимальное расстояние от уровня до объекта;
• Прибор должен быть установлен на ровной плоскости или штативе;
• Если отсутствует функция самовыравнивания, пред началом работ настраивают нивелир с помощью встроенного пузырькового уровня.

При строительстве монолитных железобетонных конструкций очень важно правильно провести монтаж опалубки. От того, насколько качественно будут выполнены эти работы, будет зависеть прочностные характеристики и внешний вид будущей постройки.

Поэтому этой части работы нужно уделить особое внимание. Делать опалубку можно самостоятельно из подручных материалов (досок, фанеры), а можно использовать комплекты заводского изготовления.

Основные правила монтажа опалубки

Сборная опалубка для создания конструкций монолитного железобетона состоит из щитов или блоков, соединяемых крепёжными элементами и укрепленных опорами. Нюансы сборки зависят от типа опалубки и материала её изготовления.

Но есть и общие правила монтажа. Поэтому стоит познакомиться с особенностью проведения работ. При выполнении монтажных работ нужно соблюдать следующие правила:

• перед началом монтажа важно произвести тщательную очистку строительной площадки, необходимо убрать мусор, снег, наледи и пр.;
• выравнивание площадки осуществляется путем срезки грунта. Осуществлять подсыпание грунта категорически запрещено;
• элементы устанавливают, начиная от угла. Угловые элементы являются своеобразными маяками, по которым выравнивается основная конструкция;
• при установке элементов необходимо обращать внимание на вертикальность и горизонтальность элементов;
• перед заливкой раствора необходимо убедиться в герметичности конструкции, все стыки должны быть уплотнены;

Совет! Особое внимание приходится уделять проверке герметичности опалубочных форм, собранных из досок. В этом случае негерметичными могут оказаться не только стыки, но и сами щиты. Забивка крупных щелей осуществляется при помощи реек, а мелкие щели забивают паклей.

• перед установкой щиты с внутренней стороны следует покрыть специальным составом, который исключит прилипание бетонной смеси к опалубке.

Инструкция по монтажу опалубки

Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.

Фундамента

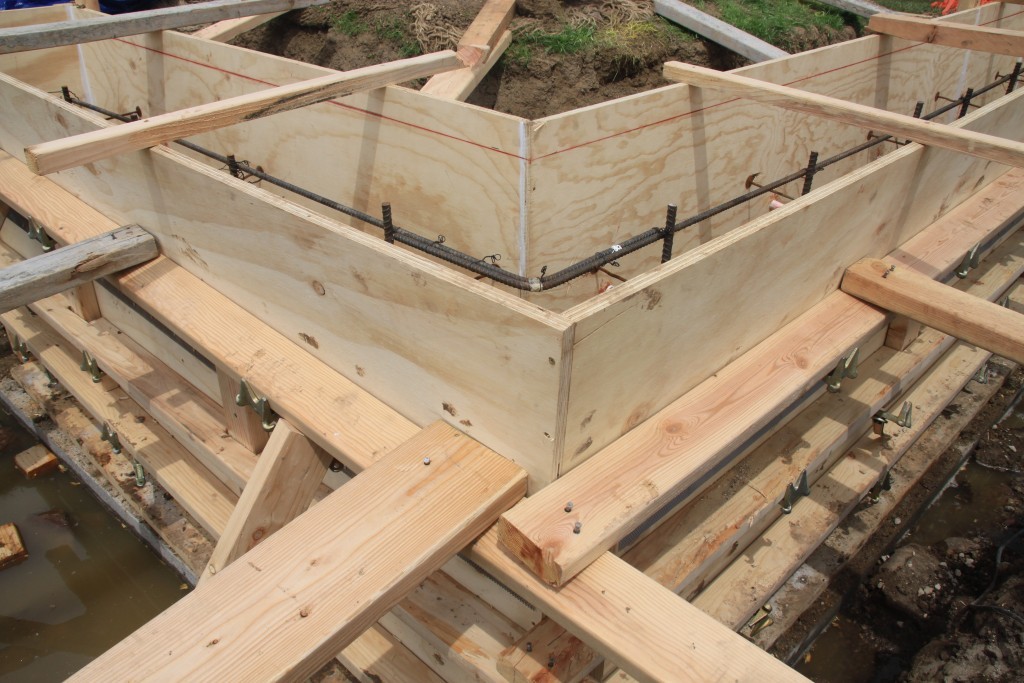

При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.

От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.

На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны.

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

• на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
• замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
• сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;

• щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
• проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;

• щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.

Совет! Стяжки могут быть несъемными и съемными. Если используется второй вариант, то стяжные элементы устанавливают внутри пластиковых трубок. При демонтаже стяжные винты вынимаются, а трубки остаются внутри монолитной конструкции. Отверстия с внутренней и внешней стороны заделываются раствором.

• внутреннюю часть собранных опалубочных форм выстилают плотной полиэтиленовой пленкой либо рубероидом, крепится гидроизолирующий материал саморезами. Это поможет избежать вытекания раствора через щели. На дно форм рекомендуется насыпать щебень или песок, чтобы жидкость из раствора не слишком быстро впитывалась в грунт;

• перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.

Стен

При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:

• мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
• крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.

Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.

Совет! Чтобы легче было проводить последующую отделку стен, необходимо использовать щиты с идеально ровной поверхностью. Например, из ламинированной фанеры.

Перекрытий

При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.

В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.

Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.

Несъемной

Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.

Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.

Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики. Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования.
