Печь отопительная кирпичная своими руками. Простейшая печь: из подручных средств, кирпичная без раствора и на растворе. Несколько рекомендаций по проведению кладочных работ

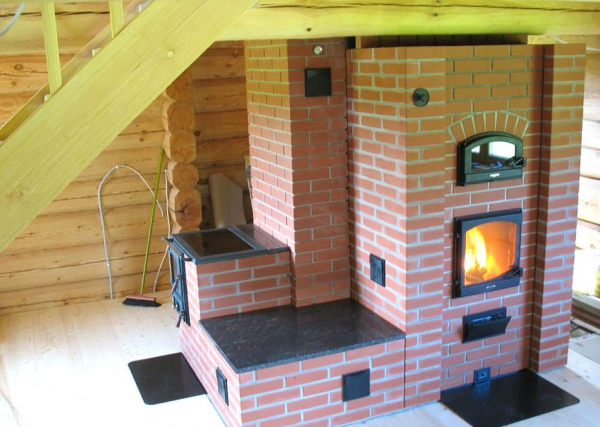

С древних веков в домах присутствовали отопительно-варочные печи. Они выступали в качестве главной составляющей любого сельского дома. В наши дни люди, проживающие в частных домах в городе, также не отказываются от установки этого сооружения. Оно не потеряло своей функциональности, поэтому активно используется многими.

Даже если в доме имеется система отопления, работающая на газе или за счет электроэнергии, у многих нет желания включать его на полную мощность в осенние дни, когда в доме становится прохладно. В этом случае обеспечить комфортный микроклимат в жилище поможет печь. Достаточно забросить в топку несколько поленьев и довольно быстро в жилище станет тепло.

Если вы решили обзавестись этим сооружением в своем доме, то к задаче его строительства необходимо подходить со всей серьезностью , поскольку печь строится с расчетом, что будет служить в течение десятилетий. При этом не имеет значения, строите вы печь для обогрева своими руками или печь с плитой. Поэтому, если во время строительного процесса будут допущены ошибки, исправить их потом будет крайне сложно.

Говоря про печи отметим, что они разделяются на сооружения для одно- и двухэтажных домов. Главное различие между ними – высота. Возводимое сооружение может иметь плиту или же использоваться только для обогрева. Во втором случае плита в ней как составной элемент отсутствует. Высота печи, сооружаемой своими руками, зависит от количества рядов в схеме. Далее мы подробно рассмотрим, как построить печь с плитой своими руками в частном доме.

Материалы для кладки

Расчет материалов – это крайне важный момент при кладке печи своими руками. Кроме этого, качество сооружения влияет на срок его службы. Печь с плитой, которую мы рассматриваем в этой статье, обычно имеет размеры 90 × 90 см в основании. Что касается её высоты, сооружение не доходит своей верхней точкой до потолочного перекрытия первого этажа на 2,1 м.

Перед тем как приступать к работам по строительству печи своими руками, необходимо приобрести материалы в достаточном количестве, которые будут использоваться при её сооружении. Во время проведения работ необходимы:

• красный кирпич М150 в количестве 1085 шт.;
• силикатный кирпич для сооружения топки150 шт. Вместо него можно использовать шамотный;
• песок – 80-100 ведер;
• глина –200 кг;
• уголок 50×50 мм и 40х40 мм;
• стальная проволока 2 мм - 25 м;
• металлический лист 4 мм 1,5 × 1,5 м;
• рубероид -3 м;
• асбестовый шнур 5 мм - 10 м;
• материал для изоляции стен.

Сооружение фундамента также требует подготовки соответствующих материалов:

• песок;
• цемент;
• арматура;
• щебень;
• доски для опалубки.

Кроме этого, для строительства полноценной печи с плитой своими руками, которую можно будет использовать для обогрева жилища и приготовления пищи, потребуется приобрести чугунные детали:

• колосниковая решетка -1 шт.;
• варочная панель с двумя конфорками -1шт.;
• задвижки- 3 шт.;
• две дверцы для топочной камеры и поддувальни по 1 шт.;
• дверцы для чистки- 5 шт.

После того как материалы подготовлены и в распоряжении строителя имеются нужные инструменты, можно переходить к активной фазе работ.

Фундамент

Принимая тот факт, что возводимое сооружение имеет большую массу, при устройстве фундамента своими руками выполняют его заглубление не менее, чем на 80 см. Однако, при ведении фундаментных работ во внимание следует принимать климатические особенности местности проживания, а также глубину промерзания. Узнать про это можно у местных строителей. Учитывая все эти моменты, сооруженная своими руками печь по выбранной схеме прослужит долго.

Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.

После завершения землекопных работ дно ямы утрамбовывается. Затем на её дне устраивается подушка из песка , для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку. Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.

Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента. Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель. Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой , простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.

Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом – тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.

В сравнении с каминной, конструкция печи с плитой своими руками является более сложной. Поэтому схема сооружения должна неукоснительно соблюдаться.

Ввиду того, что по площади фундамент больше основания , на гидроизоляции следует выполнить разметку. После этого можно переходить к кладке первого ряда.

Если используется вертикальная схема кладки рядов, то необходимо помнить, что дымоходные каналы не должны быть слишком узкими. Их минимальный размер - 13 × 13 сантиметров.

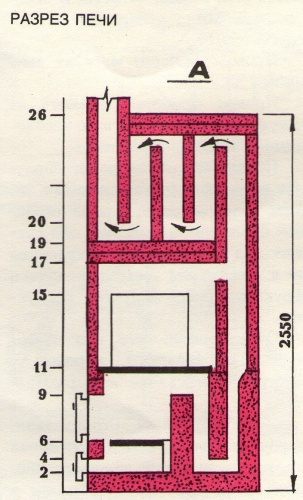

Порядовая схема выкладки отопительно-варочной печи предполагает следующее: уже с первых рядов кладки, в её схеме должна быть предусмотрена камера поддувала. Когда начинают кладку второго ряда, выполняется установка поддувальной дверцы, которую перед тем, как установить в предназначенный для неё проем, обматывают асбестовым шнуром.

При установке дверцы к ней приматывается проволока, которая зажимается между двух кирпичей. Когда выполнено её полное обрамление кладкой, проволоку отгибают в стороны.

Когда доходят до кладки четвертого ряда печи, на нем обозначают отверстия, предназначенные для циркуляции огретого воздуха. На пятом выполняется укладка колосниковой решетки топки. При сооружении стенки топки и её порога допустимо применять силикатный кирпич.

Установка топочной дверцы выполняется на шестом ряду. Её так же, как и обдувальню, оборачивают асбестовым шнуром.

С 6 по 10 ряды необходимо особое внимание обращать на форму отверстий, которые обеспечат движение воздуха внутри конструкции. Десятый ряд, если есть такая возможность, необходимо скрепить рамой, сваренной из уголка. На 11-м ряду на предварительно уложенную прокладку из асбеста размещают варочную панель.

Уголок укладывается на семнадцатом ряду. На него ляжет 18-й ряд кладки, который станет завершением обрамления камеры над плитой.

На 19-20-х рядах кладки формируется сушильная камера. На 19-м ряду выполняют установку дверцы для чистки.

Еще раз металлический уголок укладывают на 24-м ряду кладки. На нем будет выложен сплошной ряд кирпича , который станет потолком сушилки.

Дверцу для чистки устанавливают на 25-м ряду.

На 30-м ряду выполняется установка двух задвижек.

Все последующие ряды вплоть до 38-го выполняют по схеме, а следующие формируют часть печи, которая идет на второй этаж. Отметим, что эта часть печи имеет другую нумерацию в порядовке. Её кладка осуществляется по следующей схеме:

• установка дверцы выполняется на 2-3-м ряду. Она используется для чистки;
• установка дымоходной задвижки осуществляется на 27-м ряду;
• часть печи, установленная на втором этаже, должна иметь форму широкого дымохода. Он должен быть снабжен задвижкой и камерой. Постепенно ее сменяет узкая труба, которая начинается на уровне 32-го ряда.

На верхнюю часть трубы одевают зонтик, что исключает попадание вовнутрь неё пыли и влаги.

Схемы печей

Печи, которые сооружаются в частных домах своими руками, в настоящее время можно разделить на две группы:

• устройства современного образца;
• конструкции устаревшего типа.

Сооружения устаревшего типа построить своими руками не проблема. Однако, они обладают несовершенной конструкцией, поэтому чаще всего в домах ставят печи с плитой , которые отличаются своей функциональностью.

Если вы решили возвести в своем доме печь с плитой или просто сооружение для обогрева своими руками, то вам со всей серьезностью необходимо подойти к задаче их выбора. Ознакомление с преимуществами печей разных конструкций позволит сделать правильный выбор. Если в частном доме уже имеется печь с плитой старого образца, то в этом случае нет необходимости возводить сооружение «с нуля». Достаточно переделать её и в вашем распоряжении будет оборудование для обогрева и приготовления пищи.

Чтобы избежать ошибок во время процесса переделки, следует сначала ознакомиться с видео и различными инструкциями, как эту работу делают профессионалы. Также во время работ необходимо использовать чертежи. Применяя полученные знания, вы сможете получить хороший результат по завершении работ – у вас будет печь с плитой, построенная своими руками.

Один из распространенных видов печей – двухъярусная. Если говорить про её устройство, то, отметим, что она состоит из двух конструкций - одна стоит на другой. Каждая из частей этого сооружения имеет размеры 165х51х238 см. При работе печи теплоотдача в нижней части составляет 3200 ккал/ч, а в верхней - 2600 ккал/ч.

При строительстве такого сооружения своими руками две конструкции разделяют между собой посредством кладки из кирпича с пустотами. Это позволяет снизить вес печи и сэкономить при её строительстве некоторое количество материала. Выкладка, которая используется для заполнения пространства между верхней и нижней печью, также выступает и в качестве основания для первой конструкции.

И у верхней печи, и у нижней, конструкция абсолютно одинаковая. В рассматриваемом случае реализована бесканальная система дымооборотов. Оказавшись в топливнике, газы движутся в верхний колпак, который снабжен специальной насадкой. После остывания газов происходит их опускание на дно до уровня топливника. Далее они уходят в дымовую трубу через подвертку.

У нижней печи дымовая труба проходит в верхней части, поэтому поверхность нагрева меньше. В составе верхней конструкции имеется отдельная дымовая труба. Процесс её кладки не содержит сложных моментов. Простой является и схема движения газов. В задней стенке имеется дверца, через которую должна выполняться прочистка нижней конструкции. Прочистка верхней конструкции должна осуществляться через дверцу , расположенную в боковой стене. В качестве топлива для двухъярусной печи можно использовать либо каменный уголь, либо антрацит. Каждая из труб, создаваемых в этой печи, дополнительно оборудуется задвижкой.

Плиту из железобетона часто используют для перекрытия верхней части пустот. Такой вариант перекрытия обеспечивает устойчивость, а кроме этого делает конструкцию печи в целом более стабильной. При выполнении кладки такого объема ошибки должны быть исключены. Ведь в случае их возникновения ремонт будет крайне затруднительным.

С большим вниманием следует подходить к устройству дымовой трубы, расположенной в нижней конструкции печи. Если в кладке будут иметь место неплотности, то в этом случае можно столкнуться с пропусканием тепла из стены , которая разделяет трубы на втором этаже. Отметим, что происходить это будет и при закрытых дымовых задвижках.

Печи с плитой или любого другого вида можно объединить в любой массив вне зависимости от того, квадратная у них форма или прямоугольная. Вид топлива тоже не имеет особого значения. Для загородного дома печь, сооруженная своими руками, может стать идеальным вариантом обогрева.

Печь такой конструкции имеет размеры 102х102х238 см. Если говорить о её теплоотдаче во время работы, то она составляет 4200 ккал в час.

Большую высоту в конструкции этой печи имеет одна из важных её частей – топливник. Симметричное расположение характерно и для его боковых отверстий, которые служат для удаления газа через боковые камеры стенок печи, расположенных по бокам сооружения. Попав туда, газ опускается по камерам, соединение которых обеспечивается специальным каналом, располагающимся под топливником.

В стояки газы попадают из каждой боковой камеры через нижние подвертки. Потом они поднимаются в боковые камеры, расположенные вверху. Все вместе они образуют верхний колпак , имеющий в своем составе три полости П-образной формы.

Полости располагаются параллельно относительно друг друга. Попав вверх, газ будет задерживаться в средней и задней полостях колпака, а после своего охлаждения переходить в переднюю плоскость по нижней части. С дымовой трубой насадного типа соединяется передняя плоскость. Оттуда газ будет уходить в атмосферу.

В конструкции этой печи предусмотрено три колпака: верхний и 2 большие камеры. Если говорить о виде топлива, которое можно использовать в сооружении этой конструкции, отметим, что оно может быть любым. Для выкладки стенок топливника при строительстве печи следует использовать огнеупорный кирпич.

Печь в доме – хорошее подспорье в деле создания комфортного микроклимата с минимальными затратами. Она может выступать в качестве главной системы обогрева жилища или использоваться в качестве дополнительного источника тепла. Строительство этого сооружения необязательно поручать специалисту. Вы сами сможете построить печь в своем доме, если изучите все нюансы возведения печи. Качественное выполнение работ позволит получить печь, которая будет хорошо отдавать тепло и прослужит десятилетия.

Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное отопление. Тем же, кому приходиться отапливать свой дом автономно, придется основательно подготовиться к осенне-зимнему сезону. Решить проблему сегодня могут современные котлы или электрокамины, но они не создадут той особой неповторимой атмосферы живого огня в печи, сопровождаемого потрескиванием дров. Поэтому вполне правильно, если для вас встанет такой вопрос: «Как сложить печь из кирпича своими руками?». В этой статье мы рассмотрим процесс создания печи из кирпича поэтапно, с учетом схем и всех необходимых во время процесса укладки материалов и инструментов. Вам останется только правильно повторить все описанные процессы, и вы станете владельцем добротной домашней печи, которая будет согревать вас холодными зимними вечерами.

Очень просто сделать печь из кирпича, если у вас есть четкое понятие о том, какая именно по типу печь идеально впишется в условия ваше строения. Для этого нужно ознакомиться с краткими характеристиками частных домов, и уже отталкиваясь от полученной информации, сделать правильный выбор. Итак, типы печей относительно вида строений.

1. Печь в деревянном доме. Печь такого типа нуждается в очень надежном основании. Лучше предусматривать наличие печи еще на этапе возведения дома, тогда вы сможете значительно снизить расходы на создания фундамента для печного оборудования. Если печь не была заложена в проект строительства дома, то придется потратиться на частичный демонтаж полов и последующие отделочные работы. Другого выхода нет. Лучшим вариантом для деревянного дома будет компактная печь из кирпича отопительно-варочного типа средней теплоемкости, а также каминопечь или вариант с хлебопечкой.





2. Печь классическая русская для коттеджа. Этот вариант теряет популярность ввиду массивности и сложности кладки. Такая крупногабаритная печь с функциями приготовления пищи, подогрева воды, отопления и спальным местом, то есть лежаком, весьма удобна, но не впишется в дом малой площади, а также требует обязательного создания индивидуального монолитного армированного основания.



3. Печь в загородном в доме. Идеальным вариантом для загородного дома станет печь с варочной панелью и нагревательным баком для воды.



4. Печь в коттедже или на даче. Коттедж и дача подразумевают посещение только в определённый сезон или по выходным, а это значит, что в таком строении достаточным будет установить небольшую печь из кирпича с варочной поверхностью. В этом случае, стоит присмотреться к печной конструкции, сложенной по летнему варианту, когда согретый воздух будет направлен напрямую в дымоход, а не в теплообменные каналы.





5. Печь для дома с баней. Если к вашему дому пристроена баня, вполне допустим вариант строительства кирпичной печи-каменки со встроенным котлом для отопления жилых помещений.



6. Печь-барбекю. Такие агрегаты обычно устанавливаются на мансардах, в беседках или летних кухнях. Могут иметь скромные размеры или быть весьма внушительными, но в равной степени используются только для приготовления пищи, поэтому комплектуются, к примеру, варочными панелями, духовками, мангалами, решетками-барбекю, чугунными казанами и т.д.





   Барбекю варочная с духовым шкафом

Это все, что необходимо принимать к сведению, для того чтобы правильно определиться с типом подходящего печного оборудования. Можно двигаться дальше.

Совет печника. Определяясь с выбором размера печной конструкции, в первую очередь уделите внимание таким пунктам, как комфортность использования и пожаробезопасность!

2 этап. Строительный материал: выбор

При выборе кирпича, нужно рассматривать, насколько он будет устойчивым к влиянию высоких температур, при этом основной акцент нужно ставить на целостность материала после повторения процедуры нагревания и охлаждения. Характеристики кирпича как строительного материала будут определять сроки эксплуатации печи. Это важно!

Выбираем кирпич

Любой кирпич имеет маркировку. Одна из них обозначает плотность. Для печей оптимально приобретать кирпич с маркировкой от 75 до 250, при этом стоит помнить, что чем более плотное изделие, тем более медленно придется растапливать печь, и тем медленнее она будет нагреваться. С другой стороны, хорошо прогретая печь из плотного кирпича будет медленно остывать, отдавая свое мягкое тепло в атмосферу.

Если вы планируете строить печь в бане, лучше выбирать наименее плотный кирпич (но выше М100), чтобы на растопку не уходило много времени. А для приборов, предназначенных для отопления жилых помещений и приготовления блюд, стоит приобретать кирпич более плотный.

Стоит знать, что показатель плотности не является знаком качества кирпича. Однако лучше уточнить состав, чтобы не приобрести товар с опасными для здоровья химическими примесями.

Следующая маркировка – морозостойкость изделия. Особенно важен этот показатель (и должен быть наивысшим) для той части дымохода, которая находится над крышей. Сама морозостойкость – это свойство изделия поглощать влагу, которая при кристаллизации деформирует материал. Лучшие показатели морозостойкости у кирпичей облицовочных пустотелых, внутреннюю же часть дымохода можно выложить из полнотелого красного кирпича. Качественные изделия с высоким уровнем морозостойкости выпускают в Новгородской области, город Боровичи.

Желательно приобретать красные кирпичи, изготовленные методом пластической формовки. В этих изделиях мало пор, они хорошо выдерживают температурные перепады, кладка не трескается даже после длительного простоя печи. Изделия силикатные, прессованные, отлитые по методу шликерного литья, сырцы необожженные не подходят для строительства печей.

Кирпич шамотный, изготовленный по ГОСТ выдерживает до 1350 градусов. Из такого кирпича можно строить всю печь или использовать его только для футеровки внутренних рабочих поверхностей печи. Для кладки топки можно использовать соломенно-желтые с темными вкраплениями изделия марки Ш8, для топочного свода подойдут шамотные кирпичи Ш22 – Ш45. Впрочем, эта рекомендация не относится к банным печам, ведь шамотный кирпич эксплуатируется только при влажности менее 60%. В бане же лучше применять клинкерный кирпич или керамический огнеупорный.

Цены на шамотный кирпич

шамотный кирпич

Как проверить качество кирпичей:

• если уронить изделие на пол, оно расколется на крупные куски. Если кирпич рассыпался в крошку, откажитесь от партии;
• если кирпич потрогать, он не пылит;
• если качественное изделие ударить молотком, будет чистый звонкий продолжительный звук;
• грани хорошего кирпича ровные, цвет насыщенный и ровный.

ГОСТ 530- 2012. КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ. Файл для скачивания

ГОСТ 8691-73. ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ. ФОРМА И РАЗМЕРЫ. Файл для скачивания

Выбираем строительный раствор

Выбор строительного раствора – важный момент. Если раствор будет неправильным, то печь будет дымить, и на поверхности конструкции очень скоро могут появиться трещины.

Чаще всего кладочный раствор готовят из речного мелкозернистого просеянного песка (песчинки максимум по 1,5 мм) и глины, которую обязательно замачивают перед замешиванием на несколько часов. Вымоченную глину перетирают через сито, чтобы избавиться от комков, ведь кладочный шов не должен превышать пяти миллиметров по толщине.

Глиняный раствор – приготовление

Пропорции для глиняного раствора зависят от качества глины – чем она жирнее, тем больше песка, но при этом важно не сделать слишком тощий раствор, который высохнет и растрескается. Рекомендуется сделать несколько тестовых замешиваний растворов, чтобы определить нужные пропорции песка и глины, при этом важно тщательно размешивать песок, добавляя его в несколько приемов.

Пробу на жирность делают, взяв половину кулака материала, смочив его и хорошенько размяв, скатав шарик, а затем положив и сдавливая его между двумя гладкими дощечками. Если шарик удалось сдавить на треть его диаметра и при этом не появилось трещин, то раствор годится для кладки печи. Дополнительная проверка качества – высушивание шарика диаметром 5 см на воздухе в течение 20 суток. Высушенный шар хорошего качества не будет сминаться при надавливании на него.

Сколько лить воды ? Снова делаем пробные замесы и проверяем степень текучести раствора. Проводим кельмой по замешанному раствору и смотрим на след:

• если он рваный, то воды недостаточно;
• если почти моментально заплыл, – переизбыток влаги;
• если след четкий, а края ровные, значит раствор пригоден для кладки печи.

На рисунках 5 и 6 продемонстрирована кельма, которую окунули в раствор. В первом случае он слишком жирный, на кельме остались струйчатые разводы, требуется добавить немного песка, а во втором случае (рис. 6) раствор хороший, слегка просвечивает металл, а разводы узорчатые.

Обратите внимание! Для замешивания кладочной смеси желательно использовать мягкую воду. Слишком жесткая, то есть 8 градусов и выше, уменьшит степень прочности раствора.

Последний тест на пригодность проводят, намазывая слой 3 мм на постель кирпича. Второй кирпич приклеивают к первому, пристукивают киянкой и ждут до 5-10 минут. За указанное время оба кирпича должны слипнуться. Если кирпичи не разливаются даже при потряхивании, печь гарантированно простоит сотню лет.

Обратите внимание! Для кладки топки в раствор добавляется либо шамотный песок, либо смесь равных долей шамотного и кварцевого песков.

Видео – Приготовление глиняного раствора для кладки печи

Глиняный раствор для кладки фундамента и распушки дымовой трубы не используют. Для этих элементов применяется классический цементный или с добавлением известкового теста раствор (цемент М500 или М600 – 1 часть, тесто известковое – от 9 до 16 частей).

Важно! Если вы считаете, что не справитесь с подготовкой, тестированием и замешиванием глиняного раствора, приобретайте готовые печные смеси, например, Терракот (20 кг 306 руб.). Для красного кирпича подойдет смесь с красной глиной, а огнеупорные смеси серого цвета идеальны как для красного, так и для шамотного кирпича. Не приобретайте готовые смеси с содержанием цемента.

Цены на цемент М600

цемент М600

3 этап. Выбор и расчет количества кирпича для кладки

На втором этапе нужно провести оптимальный расчет размеров печи из кирпича. Установив окончательный размер печной конструкции, вы сможете установить требуемое количество кирпича. Кирпич красный полнотелый одинарный имеет фиксированный размер 250 (длина) х 120 (ширина) х 65 (толщина) мм с отклонением +/- 2 мм.

Огнеупорные шамотные кирпичи, из которых выкладывают топку почти у всех печей, изготавливаются и маркируются по ГОСТ 8691-73. Информация о размерах приведена в таблице.

Для одного квадратного метра кладки в полкирпича понадобится:

• без учета растворного шва – 61 кирпич;
• с учетом растворных швов – 57 штук и 0,011 кубометров кладочного раствора.

Соответственно, для двух метров квадратных кирпичной кладки понадобится 122 или 113 кирпичей полнотелых красных, а предполагаемое количество израсходованного раствора составит 0,022 м3.

Обратите внимание, что при кладке в один кирпич, то есть если толщина стенки печи составит не 120, а уже 250 мм, то на каждый квадратный метр будет использовано 128 или 115 кирпичей соответственно без учета и с учетом растворных швов, а количество кладочной смеси увеличится до 0,027 м3.

Как производится упрощенный расчет приблизительного количества кирпичей для всей печи:

• высчитывается количество кирпичей в первом ряду;
• полученное значение умножается на количество рядов печи;
• найденное число умножается на 0,8 (для отопительных приборов) ил 0,65 (для приборов с отопительным щитком).

Например, рассчитаем количество кирпича на печь размерами 90х90 см. На 900 мм приходится 3,5 кирпича. То есть в первом ряду будет 24,5 шт. Умножаем на количество рядов 24,5х30, получаем 735 шт. Принимаем коэффициент 0,65х735 шт. = 477,75 шт., округляем до 480 и добавляем 10% для отбраковки.

Количество кирпича на трубу считается отдельно. Ее высота и конструкция принимаются в соответствии с СП 60.13330.2012 («Отопление, вентиляция и кондиционирование») и СНиП 2.09.03-85 («Дымовые трубы»), о чем будет подробно изложено далее. Для прямой четырехметровой трубы потребуется:

Считаем: 4х56=224 шт. На выдру, разделку и распушку прибавляем еще по 56 кирпичей и умножаем результат на 10%. Остается только просуммировать количество кирпича для печи с аналогичным количеством для дымохода.

Более точно подсчитать количество материала можно, составив или взяв в работу уже имеющуюся схему-порядовку, на которой показаны продольные и поперечные разрезы печи, приведены рекомендации по кладке дымохода и размеры всех элементов, в том числе дверок.

Этой информацией можно пользоваться на практике, формируя индивидуальный план расходов кирпичного материала.

Стоит заметить: если вы желаете в конечном итоге получить совершенную печь из кирпича, идеально вписывающуюся в ваш дом, будьте максимально внимательны, начиная с выбора печного оборудования и заканчивая его вводом в эксплуатацию. Такой подход позволит вам в будущем долго наслаждаться личным творением.

4 этап. Выбор местоположения печи

Итак, после того как вы определились с типом печи, определили площадь печной конструкции, а также выбрали строительный материал и раствор, переходите к выбору места для монтажа печи.

Обычно печь устанавливают в одном из углов помещения или у стены, – это позволяет сэкономить драгоценные метры жилой площади.

Отопительная печь может располагаться в центре дома, одновременно разными своими гранями находясь сразу в нескольких соседних помещениях, например, в кухню будет выходить топка, а три других стенки будут обогревать комнаты.

Банную печь-каменку лучше строить около двери в парилку. Это обеспечит надлежащий температурно-влажностный режим и позволит воздушным массам эффективно циркулировать (при условии правильно расположенного вытяжного и приточного вентиляционного отверстия).

Впрочем, нужно помнить и о расстояниях между поверхностями печи, дымовой трубы и стенами, потолком. Согласно СНиП 2.04.05-91, стоит придерживаться следующих расстояний:

Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ

Каменные и печные работы. Файлы для скачивания pdf

Этап 5. Фундамент

Печь, созданная из кирпича, имеет большую удельную массу, поэтому без надежного фундамента конструкцию установить не получится.

Фундамент для печи может быть монолитным железобетонным, свайным, столбчатым, выложенным из блоков, свайно-винтовым.

Независимо от вида, фундамент печи не должен быть связан с основанием дома. Вид фундамента выбирают, как и для дома, отталкиваясь от типа грунта.

1. Гравийно-песчаная почва позволяет обустраивать мелкозаглубленное основание.
2. Если грунт глинистый или осадочный, лучше заливать фундамент на щебневой подушке, при этом углубив его до уровня промерзания.
3. В зонах вечной мерзлоты обустраивают свайно-винтовое основание, особое внимание уделяя теплоизоляции свай.
4. На сухих скальных грунтах фундамент может иметь минимальную толщину или отсутствовать вовсе.
5. Насыпной грунт не подходит для установки кирпичной печи.

Рассмотрим способ обустройства сплошных оснований для кирпичной печи.

Шаг 1. В зависимости от типа почвы и уровня ее промерзания выкапываем котлован. Ширину и форму принимаем, исходя из габаритов печи и прибавляя к ее длине и ширине по 10-15 см соответственно. Сразу же обратите внимание на месторасположение потолочных балок перекрытия – между ними должна будет пройти труба дымохода, причем с учетом отступок, регламентированных СНиП. Также рекомендуется сделать водоотведение (дренаж) от фундамента печи, чтобы уменьшить влажность и пучение грунта.

Шаг 2. Дно котлована трамбуем и максимально возможно выравниваем по горизонтали. Насыпаем десятисантиметровый слой мелкого битого кирпича, бутового камня или щебня. Повторяем процедуру трамбовки.

Шаг 3. Готовим жидкий цементный раствор (соотношение цемента и песка 1 к 3) и заливаем им насыпь.

• сочетать дестисантиметровые слои щебневой засыпки с цементной заливкой. Такой вариант приемлем для оснований небольшой глубины, а именно до 50 см;



• установить арматурный каркас и залить его бетоном. Каркас вяжется проволокой из арматуры диаметром 10 мм. Размер ячеек 10х10 см. В котлован устанавливается опалубка, каркас должен отстоять от ее стенок и дна на 5 см, для чего используются пластиковые фиксаторы или куски кирпича. Внутрь заливается бетон, смесь в процессе заливки уплотняется глубинным вибратором или металлическим прутком. Верхняя точка заливки должна быть ниже уровня чистового пола на 15 см;





• залить бетонную армированную плиту, поверх которой выложить из силикатного или красного кирпича стенки фундамента, а внутреннюю часть залить бетоном с забутовкой (сыпучего заполнителя должно быть меньше или равно объему бетона).



Первый и третий варианты оснований завершаются слоем цементного раствора. Залитый слой проверяется уровнем и при необходимости выравнивается правилом или иным подходящим инструментом.

Дальнейшие работы производятся после полного высыхания растворов, использованных в процессе заливки фундамента.

Шаг 5. Укладываем гидроизоляцию тремя слоями, фиксацию производим мастикой (для толя используем дегтевую, для рубероида – битумную).

Шаг 6 . Выкладываем сплошной ряд кирпичей. Целые кирпичи кладем по краям, половинки – внутрь. Кирпичное основание должно быть на 5-7 см уже имеющегося фундамента, но на 5-7 см шире самой печи.

Не применяем цемент для связки кирпичей между собой. Поверх кладки, которую также проверяем на горизонтальность, кладем еще один слой гидроизоляции, далее выкладываем второй слой кирпича, соблюдая перевязку между двумя рядами. Кирпичное основание в идеале должно быть точно вровень с чистовым полом или возвышаться над ним на 3-4 см.

Важное замечание! Не используйте для строительства кирпич, пролежавший на улице всю зиму и неоднократно подвергшийся намоканию и промерзанию. Такие изделия способны быстро разрушаться, что многократно снизит срок службы печи.

Пространство между фундаментом печи и дома засыпаем речным песком.

Этап 6. Строительство печи-каменки своими руками. Пошаговая инструкция

Этот проект можно реализовать как в отдельной бане, так и в парной, пристроенной к жилому дому. У печи отсутствует бак для нагрева воды и теплообменник, но есть варочная панель, на которой легко нагреть воду для 4-6 человек. При этом печь остывает очень медленно, поэтому теплая вода будет даже на следующее после процедур утро, а в помещении даже зимой более суток температура не опустится ниже +15 градусов. Печь обеспечит прогрев парной размерами 3,3х5 метра и с высотой потолка 2 метра до восьмидесяти градусов примерно за 5-6 часов.

Сама каменка разместится в парной, а загрузка топлива будет производиться из комнаты отдыха. Банные камни, которых вмещается примерно 40 кг (талькохлорит), загружаются в особый духовой шкаф, где они равномерно прогреваются, благодаря чему пар в бане получается сухой и достаточно густой, горячий.

Высота печи составит примерно 1,33 метра. Печь квадратная, сторона 0,89 метра. Оперируя этими данными, высчитайте размеры фундамента и заблаговременно его заложите/залейте.

При строительстве печи (дымоход не берется в расчет) будут использованы:

• 269 красных кирпичей;
• 63 огнеупорных кирпича ША-8;



• топочная дверца чугунная размерами 0,21х0,25 м;



  Печная дверца – пример

• дверца для поддувала 0,14х0,25 м;
• две прочистные дверцы 0,14х0,14 м;
• колосниковая решетка 0,38х0,25 м;
• варочная панель из чугуна двухконфорочная 0,51х0,34 м;



• шкаф духовой для укладки камней размерами 0,25х0,25х0,44 м;
• одна задвижка для «летнего» режима размерами 0,13х0,13 м;



• одна задвижка для дымохода, размер 0,13х0,25 м;



• лист предтопочный стальной размером не менее 50х70 см.



• ключевым в кирпичной кладке является строительный шов. Он должен быть равномерный по каждому ряду, тщательно промазанный. Только так вы получите монолитность печной конструкции, и исключите утечку дыма из топливной камеры. Выполняйте процесс предельно тщательно;
• перед тем, как укладывать кирпич, его нужно хорошо увлажнить. Для этого подготовьте емкость с водой и опускайте кирпичи на 5 – 10 минут в воду. Этого времени достаточно для того, чтобы адгезия глины и кирпича, в дальнейшем была на самом высоком уровне. Намокший кирпич после высыхания исключает возникновение трещин в готовой печной конструкции. Кирпичи держим в воде, пока не перестанут выходить пузырьки воздуха. Огнеупорные кирпичи не замачивают, а лишь смачивают водой;
• перед укладкой каждого последующего ряда используйте строительный уровень и отвес – использование этих инструментов в рабочем процессе являться гарантией, что конструкция будет избавлена от геометрических искривлений и перекосов.

Первый ряд выкладываем из красного кирпича. Всего понадобится 24 целых и один распиленный надвое кирпич. Ряд укладывайте очень ровно, метровым уровнем проверяйте горизонтальность по сторонам и осям кладки. Рулеткой проверяйте прямоугольность и соосность. Подгоняем кирпичи резиновым молотком. Швы делаем не более пяти миллиметров.

Второй ряд не отличается от первого ни количеством кирпича, ни его качеством. Стоит только внимательно соблюдать перевязку между двумя рядами. Кладку лучше начинать с углов, постепенно заполняя середину.

Для третьего ряда возьмите двадцать красных кирпичей и дверцу зольной камеры. Шестнадцать кирпичей укладываем целыми, еще четыре распиливаем болгаркой или ножовкой по металлу с полотном из карбида вольфрама (смотрите чертеж для точности распила элементов).

Кирпич перед резкой смачиваем и надежно фиксируем. Соблюдаем технику безопасности!!!

Резка кирпича болгаркой – фото

Видео – Как резать кирпич

Видео – Распил болгаркой печного кирпича

Не спешим наносить раствор, сначала весь ряд выкладываем насухо! Кирпичи запрещается укладывать стесанной (обрезанной) стороной внутрь топки или дымохода. Также категорически запрещено смазывать глиной внутренние поверхности каналов и топки.

Если кирпич положен неудачно, снимаем его, очищаем от раствора, заново вымачиваем, кельмой наносим новый раствор, после чего повторно производим подгонку.

В этом же ряду закрепляем дверцу, для этого рамку дверцы обматываем по периметру асбестовым шнуром, замазываем его раствором, вставляем и скручиваем стальную вязальную проволоку (диаметр 3-4 мм, длина 1-1,2 м, количество прутков для скрутки от 3 до 4) в отверстия в углах рамки, а полученные проволочные скрутки пропускаем между рядами кирпича.

Крепление дверцы проволокой – верхние концы проволоки уложены между кирпичами

Установка печной дверцы – фото

Видео – Как прикрепить проволоку к дверце

Видео – Как крепить печную дверку поддувала

Глиняный раствор и тяжесть кирпичей надежно удержат рамку дверцы.

Другой способ установки дверцы – с использованием металлических полос или пластин, расширенных на концах. Элементы крепятся к рамке дверки посредством клепания, после чего фиксируются в кладочных швах. Если пластины слишком толстые, лучше вытесать на кирпичах пазы.

Точность установки дверцы проверяют отвесом и уровнем.

Совет. Чтобы прочистная дверца встала более аккуратно и точно, снимите прямоугольную фаску с кирпичей, которые будут расположены по периметру рамки дверки. То есть отверстие для установки дверцы должно быть на 5 мм длиннее и шире рамки.

Не беспокойтесь, если за день вам удастся выложить только три ряда. Замачивание, подрезка, подгонка и кладка требуют времени, терпения и аккуратности.

В четвертом ряду продолжаем формировать зольную камеру, дополнительно выкладывая нижний горизонтальный канал. Для всего ряда потребуется 16 кирпичей. Для канала сразу ставим дверцу 0,14х0,14 м. Дверцу можно крепить без асбеста, просто на раствор, так как в этом месте температура будет невысокой, а тепловое расширение металла минимальным.

Для пятого ряда берем 16 с половиной красных кирпича. Четыре из них стесываем наискось, чтобы сделать перекрытие дверцы методом «в замок». Кирпичи укладываем стесанной стороной вверх. Еще два кирпича стесываем наискось, образуя перекрытие.

Ряд 6

В шестом ряду будет использован шамотный кирпич в количестве шести с половиной штук и красный кирпич – 12 шт. На схеме он показан желтым цветом. Из шамота выкладываем основание топливной камеры. Делаем прорези для укладки колосниковой решетки. Отверстие для решетки должно быть на 5-7 мм больше нее, чтобы расширяющийся металл не разрушил кладку. Пространство между решеткой и кирпичами (фасками) засыпаем песком.

Опытные печники советуют колосниковую решетку укладывать с небольшим, до трех сантиметров, уклоном в сторону печной дверцы.

Одним кирпичом перекрываем дверцу прочистную.

В этом ряду из 9 красных и 5 шамотных кирпичей формируем топливную камеру. Кирпич, который ставится в задней части топливника, стесываем наискось под углом 45 градусов.

Устанавливаем дверцу, используя асбестовый шнур. Размер дверцы 21х25 см.

Также размещаем сварной духовой шкаф из стали толщиной 8 мм. Шкаф своей задней частью будет находиться в топливной камере. У шкафа дверца немного меньше его высоты, то есть, приподнята, за счет чего банные камни не выпадут на пол.

Кладку выполняем по схемам-порядовкам. Для работы берем по семь кирпичей красных и шамотных.

Для девятого ряда понадобится 6,5 красных и 7 шамотных кирпичей. Выстраиваем стенки топливника.

В этом ряду уже рассмотренным выше методом «в замок» перекрываем топочную дверцу. На весь ряд уйдет 7 красных, 8 шамотных кирпичей и еще 1 стесанный клином шамотный.

Берем 10 с половиной шамотных и 6 с половиной красных кирпичей. Перекрываем дверцу и заднюю часть духового шкафа. Укладываем кирпичи, соединяя топливник с ближайшим вертикально расположенным каналом. Над шкафом образуется еще один канал – устанавливаем туда дверцу.

Берем 12 красных и 9 шамотных кирпичей. Производим стесывание, как показано на схеме, также делаем выемку для варочной панели с учетом необходимых пятимиллиметровых зазоров. Укладываем варочную панель 51х34 см, раствор не используем.

Устанавливаем задвижку в ближний вертикальный канал. Для установки металлического элемента делаем прорези в кирпиче, как показано на схемах. Дальний вертикальный канал, начиная с этого ряда, раздваивается.

Задвижка в печи – фото

Для работы берем 9 шамотных и 6 с половиной красных кирпича.

Начинаем формировать декоративную нишу, для чего используем 15,5 красных кирпича. Шамот более не применяем.

Объединяем ближний канал и центральный. Используем 13,5 кирпичей.

Продолжаем кладку по порядовке. Берем 14 с половиной кирпичей.

Перекрываем дальний канал и центральный. Два кирпича над нишей стесываем наискось, чтобы сделать замковое перекрытие. Так же наискось стесываем кирпич над варочной панелью. Укладываем клиновой кирпич в замок. Расход на ряд – 18 шт.

Перекрываем печь полностью, за исключением ближнего канала. В этом канале делаем вырезы, чтобы установить задвижку 13х25 см. Над плитой еще один кирпич стесываем наискось. Расход – 16 шт.

Из 17 с половиной кирпичей делаем повторное перекрытие, оставив только дымовой канал размером 13х13 см.

Из четырех кирпичей формируем основание трубы дымохода.

С перевязкой кладем второй ряд трубы.

Видео – Описание строительства печи

Внутренние поверхности печи должны быть как можно более гладкими, чтобы на них не накапливалась сажа, поэтому в процессе кладки выступившую глину обязательно счищают или соскребают.

Как сушить печь? Примерно на неделю оставляем агрегат с открытыми задвижкам и дверцами. Не закрывая дверец, кладем в топку совсем немного топлива, чтобы чуть прогреть стенки. На следующий день повторяем операцию, увеличив количество топлива. При этом дверцы не закрываем. Когда на стенках не останется мокрых следов, а на задвижке – конденсата, печь готова к первой настоящей топке.

Видео – Печка в баню своими руками

Видео – Сушка печи

После просушки печь можно протопить и проверить в ней тягу, открыв задвижки, затем поднеся горящую спичку к открытой дверце топливника. Если пламя отклонится внутрь печи, значит, тяга есть.

Тяга зависит от дымовой трубы, которая в свою очередь должна быть в длину не менее пяти метров, если считать от колосниковой решетки. Более точно высоту дымовой трубы над крышей можно определить по картинке. Но помните, что у сырых труб тяга будет несколько слабее.

Кирпичную трубу рекомендуется в два слоя белить мелом или известью, чтобы сразу стали заметны утечки печных газов. Неисправная труба сразу ремонтируется. Над кровлей труба дымохода обязательно штукатурится, а для кладки используется раствор цементный, цементно-известковый или просто известковый, кирпич же выбирается самый качественный, без сколов, трещин, иных дефектов.

Не забывайте чистить печь – весной, если планируете топить баню летом и два раза в год, если пользуетесь постоянно. В случае появления трещин, сразу заделывайте их глиняным раствором, нанося и разравнивая его кельмой.

Видео – Как сложить печь своими руками

Видео – Укладка первого ряда кирпича

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Чтобы узнать, как сложить , нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и . Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет т ребоваться от нее .

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

• Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения - в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
• Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
• При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
• Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
• Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты .

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» — это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой емкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный — это «козелок» . Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности , в качестве лестниц.

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка , изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок — поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров — для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую чертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева — для замешивания и растирки раствора .

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент , щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Подготовка места для возведения печки

Обычно фундамент дл я печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

• Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
• Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

• В открывшемся грунте копается котлован, глубиной в 400— 500 мм.
• На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
• Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ÷ 120 мм
• Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
• После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

• Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

Кладка насухо

• Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
• Производя этот процесс вн имательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
• Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами — оно при основной кладке будет заполняться раствором, образуя швы.
• После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем . Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
• Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
• Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
• Уложив два - три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
• Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

Удобная, универсальная и достаточно компактная печь-«шведка»

Можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит , при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы — с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

• Итак, с первого ряда начинается формирование поддувальной камеры.
• На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.

• С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
• На пятом ряду укладывается колосниковая решетка .

• Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также , если это необходимо, подпорка ставится и с лицевой стороны дверцы.

• На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
• На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
• На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
• С двенадцатого по шестнадцатый ряд выводится варочная камера.
• На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
• Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
• На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
• На 22- ом ряду дверца камеры перекрывается кладкой.
• На 23-ем ряду камера перекрывается полностью, а в ее конце оставляется отверстие, которое продолжит дымоотводный канал.
• На 24- ом ряду металлическими полосками перекрывают сушильную нишу.
• На 25- ом устанавливают дверцу камеры очистки.
• На 27- ом дверцу перекрывают кладкой.
• На 28- ом перекрывается полностью вся камера.
• На 30- ом ряду, на дымоотводные каналыустанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее вставляется задвижка.

• С 31-ого по 35- ый ряд выкладывается отрезок .
• С 35-ого по 38-ой начинается сооружение распушки трубы.
• Далее, идет кладка трубы, которая уже имеет свою собственную нумерацию. С первого по 26-ой ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
• На третьем ряду ставят еще одну дверцу на очистную камеру.
• На 27- ом ряду ставят еще одну задвижку дымохода.
• На 29- ом делают расширение трубы на один ряд, а на 30- ом ее приводят в начальную форму.
• Начиная с 31-ого ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее необходимо изолировать от него него рючими материалами — это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое проходит т руба, после постройки обязательно закрывается гидроизоляционным материалом, который накладывается как на трубу, так и на кровлю.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

• На место, куда он будет установлен, сначала монтируют металлические уголки — они станут надежными опорами для шкафа.

• Далее, духовку оборачивают асбестовым шнуром, — этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.

Видео: технология кладки эффективной печи с духовым шкафом

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях — размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

Другой вариант установки этого водогрейного элемента — это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит , увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее — какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи — это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

Что такое кирпичная печь в загородном доме? Это возможность всю зиму отапливать дом, не используя ни газ, ни электричество. Мало того, то чувство уюта, которое идёт от печи тяжело с чем-нибудь спутать. Нет ничего лучше, чем в конце дня прислониться к её горячей стенке, наслаждаясь теплом.

Современные технологии строительства позволяют так сложить печь, что одной хорошей растопки хватит вам до самого утра. К тому же правильно созданная конструкция сохраняет внутренний жар на протяжении 10—12 часов.

Если по чуть-чуть поддерживать огонь в печке, то топить можно 24 часа в сутки с минимальными затратами дров. К тому же в топку необязательно класть дрова. Можно использовать специальный уголь. Но для этого печка должна быть сложена по-особенному. С использованием огнеупорного камня, способного выдерживать большие температуры.

Также стоит отметить, что печи могут иметь множество модификаций. К примеру, конструкцию можно сложить таким образом, что к печке будет пристроен ещё и камин. Он не займёт много места, но подарит ещё больше тепла и уюта дому. К тому же одной трубы вполне достаточно для вытяжки дыма из двух топок.

Виды печей

История эволюции печных конструкций насчитывает множество веков. Неудивительно, что сложить теплоэффективную и надёжную печь — настоящее искусство. Но при должной подготовке и старании, это можно сделать самостоятельно, вот неплохая видеоинструкция:

Сложить печь можно, используя множество методов. При этом есть ряд параметров, которые определяют специфику будущей печки:

1. Предназначение.
2. Температура, до которой должны нагреваться стены.
3. Время, необходимое для нагрева стенок и нужное для этого количество топлива.
4. Конструкция дымоотвода.
5. Уровень теплоотдачи.
6. Схема движения газов в каналах.
7. Форма.
8. Материал отделки внешних стенок.
9. Основной материал.

Исходя из всех этих параметров, вы сложите печь своей мечты. Главное ещё на начальном этапе составить чертёж, с подробными схемами. В проекте нужно подробно описать все особенности будущей конструкции. Но перед этим необходимо определиться, какой именно вид печки вам нужен.

Сложить отопительную печь проще всего. Она выполняет главную функцию — дарит тепло людям и дому. Такие конструкции не несут никакого дополнительного функционала, но являются надёжными и удобными в эксплуатации, за что завоевали множество симпатий среди дачников.

Естественно, все отопительные печи классифицируются по теплоотдаче, времени нужном на растопку и степени нагрева стенок. Именно на эти параметры нужно опираться в первую очередь, перед тем как сложить печь своими руками.

Если вы рассчитываете получить печь с умеренным нагревом, сложить её можно в один кирпич. Такие печи медленно нагреваются и также медленно остывают. Средняя температура стенок порядка 60 градусов.

Отопительные печи нельзя назвать изыском архитектурной мысли. Но массивный дизайн и несложные формы создают ощущение монументальности. К тому же если искусно сложить кирпич в этой печке — она может стать отличным элементом декора.

Мало того, не стоит забывать о внешней отделке. После того как вы сложите печку, её можно отштукатурить и положить сверху плитку. Во-первых, это защитит конструкцию от разрушения, а во-вторых, придаст ей красивый и эстетичный вид.

Важно ! Перед тем как сложить отопительную печь из кирпича своими руками, учитывайте, что она требует крайне много материала.

К типичным представителям семейства отопительных печей причисляют такие конструкции, как:

• «Голландка»,
• ОПТ-3,
• Треугольная печь,
• Печь Грум-Грижимайло,
• ОТП-11
• Прямоугольная отопительная,
• Т-образной формы.

Эти печи редко пользуются большой популярностью. Дело в том что для того, чтобы их сложить требуется много времени и материалов, а функционал оказывается в результате небогатым.

Очень часто в дачных домах владельцы решают сложить именно отопительно-варочную печь. Данное сооружение имеет массу преимуществ, в сравнении с обычной печкой. На нём без особых проблем и даже с комфортом можно приготовить еду, используя при этом сосновые, березовые или тисовые дрова.

Важно ! Порядка 90% заказов у печников приходится именно на отопительно-варочные конструкции.

Основным элементом такой печи является варочная поверхность, которая делается из чугуна. Духовой шкаф встраивается не везде, так как чтобы его сложить, нужно проявить немалое мастерство. Наиболее продвинутые конструкции обладают такими дополнительными возможностями:

• камерой для выпечки хлеба,
• лежанкой,
• нишей для сушки дров,
• котлом водяного отопления.

Вообще-то, количество дополнительных функций зависит исключительно от ваших возможностей и желаний. По факту из простой печки можно сложить настоящий мультифункциональный комбайн, который станет главным украшением кухни. Про экономию даже говорить не стоит. К тому же еда, сделанная на таких конфорках всегда вкуснее.

Внимание ! Уровень КПД в отопительно-варочных конструкциях достигает 65%. Теплоёмкость порядка 4 КВт.

Подобные печи способны долго держать тепло. Мало того, они обеспечивают мощную тягу. Главное, правильно всё сложить, чтобы дым шёл непосредственно в трубу, а не вовнутрь помещения. Самые распространённые конструкции:

• «Шведка»,
• Печь Волкова,
• «Экономка»,
• «Теплушка»,
• «Малютка».

Как видите, существует огромное разнообразие отопительно-варочных печей, на которых можно без проблем и с выгодой для семейного бюджета приготовить что-нибудь вкусненькое.

Конструкции с отопительными щитками — это дешёвое решение, включающее в себя весь необходимый для дачи функционал. Чтобы сложить такое сооружение, нужен минимум материалов и физического труда. Достаточно 175 кирпичей для полноценной кладки.

Несмотря на минимальные затраты при строительстве, КПД у печи более чем высокий. Данный тип печей пользуется повышенной популярность среди дачников преклонного возраста из-за удобства и дешевизны.

В стороне стоят печки для бани. Обычно это простые каменки, не отличающиеся какими бы то ни было архитектурными изысками. Их главная роль — греть воду в бане и эффективно повышать температуру. Такие отопительные печи могут хранить тепло на протяжении двух дней.

Совет ! Главное преимущество каменок — возможность подгона под любое помещение.

Конечно же, данными видами классификация печей не ограничивается. В действительности их существует огромное количество видов, которые классифицируются по множеству параметров. Самые популярные системы были только что описаны.

Из какого кирпича лучше сложить печь

Нужно отличать обычный жаростойкий кирпич от печного. Во-первых, последний может выдерживать температуру выше 1000 градусов. Во-вторых, если его резко охладить, в структуре не образуются трещины.

Для постройки печек используют четыре вида печного кирпича:

1. Кварцевый. Данный кирпич является результатом обжига песка и глины.
2. Углеродистый — состоит из графита.
3. Шамотный. Лучше всего подходит для камина. Но нельзя сбрасывать со счётов его уникальные теплоизоляционные качества. Он способен выдерживать температуру до 1600 градусов. При этом не трескается и не теряет своих качеств. Единственный минус — это желтоватый оттенок.
4. Основной — применяется, когда нужно сложить металлургическую печь.

В действительности строгих правил относительно выбора материалов для кладки при строительстве нет. Тем не менее существуют некоторые рекомендации, которые лучше выполнять, главная из них касается шамотного кирпича. Его нужно класть в самых горячих местах, а именно в районе топки и дымохода. Для всех остальных зон марка должна быть не ниже М-200.

Внимание ! Лучшим для печки считается кирпич марки М-500.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

1. От дымового канала до деревянных конструкций должно быть больше 37 см.
2. Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.
3. Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

• глина,
• песок,
• арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

• молоток-кирочка специально для печи,
• мастерок,
• линейка-правило,
• кисть мочальная,
• рулетка,
• отвес,
• уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится. Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь , смотрите видео снизу:

Сложить печь своими руками для новичка может оказаться непосильной задачей в наш век развитой промышленности и высоких технологий. Стоимость строительных работ, особенно, если они требуют каких-то особенных знаний и навыков, высока.

Вполне объяснимо, что многие застройщики стараются обойтись собственными силами. Там, где не хватает собственной квалификации, помогают советы знакомых или специализированные справочные издания.

Минус такого подхода в том, что не все востребованные профессии очень распространены. Часто возникает проблема найти специалиста в конкретной области. Увы, какие-то виды работ уже настолько дефицитны, что перешли в разряд искусства или стремятся к тому.

Поэтому они обрастают каким-то мифами и неточностями, отсеять которые непрофессионалу крайне сложно. Печное дело перестало играть важную роль, поэтому многие нюансы его, совсем недавно понятные каждому жителю, ускользают из поля зрения человека современного - не хватает ежедневной практики.

Общая картина

Печные чертежи можно в избытке найти в интернете или на страницах монографий, посвященных этому делу. Сложность не в этом. Куда труднее бывает выбрать оптимальный проект, максимально подходящий под конкретные условия, требования и ожидания застройщика.

Да и соблюсти тонкости технологии может оказаться для новичка непосильной задачей - как и во многих традиционных ремеслах, в печном деле большую роль играет опыт. Слишком многое в технологической цепочке завязано на каких-то тактильных ощущениях, интуиции. Этим нюансам почти невозможно научить дистанционно - слишком многое передается только при личном контакте мастера и ученика.

К счастью, теперь на печи ложится уже не такая нагрузка, как раньше, когда они были основным способом обогрева жилища в холодное время года. Теперь эти конструкции играют роль забавы или дополнительного, резервного обогревателя. Следовательно, былая тщательность монтажа их уже не так востребована.

Печь, не так часто эксплуатирующаяся и не с такой интенсивностью, не требует тщательного соблюдения технологических тонкостей при кладке. Хотя, конечно, стремиться к этому все же следует.

В городах теперь печи не ставят - инженеры давно придумали более совершенные и дешевые способы согреть жилище. Но за чертой городской застройки, на даче простая по конструкции и неприхотливая в обслуживании печь еще может оказаться востребованной.

Выбор конструкции

Прежде чем окончательно остановиться на какой-то конструкции, нужно четко локализовать круг задач, стоящих перед будущей печной системой. Что ожидают от нее, как часто планируют эксплуатировать и с какой целью. А уж после и делать выбор.

Традиционно все печи делятся на два основных класса по функциональному признаку. Конструкция может быть:

• отопительной;
• отопительно-варочной.

Разница понятна уже из названия каждого класса. Отопительные печи узко специализированы и могут только греть. Правда, все в их конструкции подчинено тому, что задачу свою они выполняют максимально эффективно.

Отопительно-варочная конструкция уже относится к универсальным. На ней еще можно готовить пищу. Неважно, что конкретно добавлено к возможности греть жилище: духовка, хлебная камера, плита, коптильня. Важно то, что печь стала двойного назначения.

В дачном секторе наиболее популярны отопительно-варочные, поскольку это просто и практично - как правило, это единственная печь в доме, а поэтому универсальность ей никак не помешает.

Также возросшая популярность загородных участков если не создала, то реанимировала редкий до наших дней класс печек, предназначенных только для приготовления пищи. Их теперь объединяют под очень размытым и широко трактуемым названием «барбекю».

Хотя правильнее было бы определить их в группу печных комплексов, поскольку они могут включать в себя не только примитивный мангал, но и дополнительный набор служб, ограниченных только желаниями и возможностями владельца. И к какому-то единому печному организму их причислить нельзя - это действительно комплекс, созданный из своеобразного набора печных модулей.

Соответственно, дачная печь с равным успехом может стоять на улице (садовая печь-гриль) или проектироваться исключительно для дома, поэтому универсальной пошаговой инструкции попросту не существует - домашняя и уличная разновидности печей только отчасти родственники, а конструктивно это совершенно разные виды. Потому технология кладки их немного различается - одной из них требуется повышенная влагостойкость, для чего в кладочный раствор добавляют цемент, который немного снижает огнестойкость массива.

О печах домашних

Просто так печки в дом не ставят. Это инструмент. И основное требование к нему такое: восполнять теплопотери дома. Соответственно, печь по размерам должна соответствовать обогреваемому ею жилому объему.

В теории, понадеявшись, что дача станет эксплуатироваться только в теплое время года и совсем чуть-чуть в межсезонье (конец весны-начало осени), можно немного урезать требуемый показатель и сложить печь меньше, чем требовалось бы по теоретическим выкладкам. Вот только практика показывает, что в 99 % таких случаев возникает соблазн хоть раз в году посетить домик в глухозимье. В результате попытки прогрева слишком большой площади маленькая печь трескается - ее мощности изначально недостаточно.

И почти всегда небольшую печную конструкцию эксплуатируют с постоянной перегрузкой - часто такое форсирование происходит непроизвольно, неосознанно. Просто стараются создать хоть на время комфортные условия для проживания. Так что результат вполне закономерный: кладка трескается и довольно быстро разрушается.

Дело тут не в порочности выбранной конструкции или нарушениях в технологии возведения. Причина в несоответствии габаритов печи задачам, поставленных перед нею.

В деревнях и сегодня можно встретить много разных печей, в том числе и устаревших, архаичных конструкций. И важно понять, что не всегда возраст схемы говорит о ее качестве. К сожалению, многие старинные печные фантазии не подходят по ряду параметров для повторения в современных реалиях.

Например, некогда популярная голландка была когда-то (в XVII веке) действительно революционной придумкой. Вот только с той поры прошло много времени, и схема эта сегодня очень неудобна, с точки зрения безопасности и удобства эксплуатации. Большая протяженность и общее количество последовательных дымооборотов приводят к интенсивному выпадению сажи и появлению трещин в массиве печи - слишком большая разница (градиент) нагрева различных участков тела конструкции.

Традиционная русская печка также не всегда отвечает условиям дачного дома - прежде всего, тем, что занимает слишком много места. Кроме того, тело такой конструкции, даже если речь идет об улучшенной, слишком массивное. Как следствие - большая тепловая инерция.

То есть печку придется долго топить для прогрева. Хотя и остывать она станет долго. Но это может оказаться приятным и нужным при постоянном проживании, а вот при нерегулярных приездах будет только мешать и раздражать.

Вероятно, оптимальным выбором дачника станет так называемая шведка - простая универсальная кирпичная печь с варочной плитой на одну-две конфорки, ограниченной варочной камерой и с духовкой, работающей от одного с плитой топливника. Конструктивно шведка представляет собой чуть доработанный типовой кухонный очаг с отопительным щитком.

От базовой идеи шведку отличает варочная камера - ниша над плитой. Соответственно, образуется некий объем выше варочной камеры (так называют нишу, в которую заключена плита), который тоже можно как-то использовать. Иногда печники располагают там сушилку, но практичнее включить этот массив в активный блок, участвующий в теплоотдаче.

Именно о такой схеме и пойдет речь чуть ниже. Тем более, что порядовка не так уж сложна и вполне доступна пониманию новичка.

Уличная печь - одичавшая домашняя

Садовая печь только условно имеет статус уличной. На деле открытая установка печи из кирпича ведет к ее быстрому выходу из строя - любая влага в кладке (даже капиллярная), замерзшая зимой, приведет к разрывам. Поэтому барбекю ставят в беседках или под отдельным навесом, чтобы оградить от осадков.

В основе любого садового печного комплекса всегда кухонная печка в той или иной вариации. Это может быть слепое повторение (за исключением кладочного раствора - в него добавлен цемент) типового кухонного очага, но чаще (для простоты исполнения и экономии материалов) необходимость прогрева помещения попросту игнорируют и из конструкции удаляют все элементы, несущие только теплоаккумулирующую нагрузку. В сухом остатке только чистый функционал: какой-то кухонный элемент для термообработки продуктов и дымовая печь (хотя и ей иногда жертвуют, хотя крайне редко).

Универсальности отдельного элемента печного комплекса, как правило, избегают. Только если это сулит выгоду компоновочного плана - на меньшей площади больше служб. Если требуется добавить функционала, то стандартно пристраивают новый блок с такой службой. Единственным исключением, вероятно, можно считать русскую печь, включенную в состав такого комплекса. Но она сама по себе уже универсальна изначально.

Еще момент. Как бы ни планировалось заранее, но в жизни решение приготовить то или иное блюдо на печном комплексе почти всегда спонтанно. Поэтому стоит подумать о том, чтобы пуск печи занимал минимум времени и не требовал каких-то предварительных сложных манипуляций. Это камень в огород тех компоновщиков, кто старается совместить в русской печи все достижения кулинарной мысли.

Очень удобной в теории и крайне неуклюжей в жизни является кем-то придуманная вариация, согласно рекомендациям которой в заниженный шесток вмуровывается чугунная плита с конфорками, а на все это взгромождается сварной ящик мангала. И, прежде чем задействовать плиту или горнило печи, приходится тягать туда-сюда совершенно не легкий железный мангал и каждый раз искать ему место. Куда проще, когда для таких задач существует отдельный, специализированный модуль.

Материалы и другие общие моменты

Сначала поговорим о печах, как о типовом явлении, без частностей. Что нужно соблюдать, независимо от особенностей компоновки, размера и расположения:

• фундамент. Лучше, когда у печки в доме он свой, независимый от основания дома. Но заложенный на такую же глубину, что и фундамент стен. Хотя вариант с общим ростверком и накрывающей плитой тоже вполне приемлем. Для барбекю же лучше, если беседка и печь базируются на общей плите. Обязательна гидроизоляция в два слоя. Первый на уровне почвы, второй - на уровне чистового пола или чуть ниже;

• раствор из красной глины и карьерного песка. Нормальной жирности - соотношение подбирается опытным путем. Для кладки шамотных кирпичей используют мертель - это готовая смесь из шамота (молотых черепков обожженной керамики) и огнеупорной глины. В раствор для кладки барбекю стоит добавить цемент - примерно один мастерок на ведро кладочного раствора;

• кирпич. Применяют полнотелый, красный, керамический, влажной пластической формовки. Марка не ниже, чем М150. Класс морозостойкости лучше повыше - никак не менее 50. В ответственных местах (топливник и первый дымооборот) керамический кирпич лучше заменить на шамотный. Любая печная кладка ведется исключительно на вымоченном красном кирпиче. Шамотный только споласкивают от пыли;
• допустимая толщина кладочного шва 1–5 мм для керамического красного и 1–3 мм для шамотного огнеупора. Шамотный и керамический кирпич не должны перевязываться в массиве;

• импортное чугунное литье с мелким зерном можно ставить на место сразу. Отечественное литье с крупным зерном (означает, что литье шло в земляную форму, а не металлический кокиль) лучше (не обязательно) перед установкой отжечь для ликвидации внутренних напряжений - нагреть до 250 примерно градусов и оставить остывать без форсирования процесса;
• сразу после кладки эксплуатация печи недопустима - конструкцию требуется полностью высушить. Лучше, если это произойдет естественным способом. Другое дело, что не всегда имеется такая роскошь - возможность подождать месяца полтора или два до полного освобождения массива от влаги есть не у всех. Так что чаще используют искусственную сушку, для чего ежедневно протапливают печь малыми порциями абсолютно сухого топлива - буквально пучком щепок. Дрова располагают шалашиком в топливнике - это даст высокое, но не жаркое пламя.

Шведская печь

Шведок существует очень много. У каждого печника имеется в арсенале хоть одна вариация такой печки. Различия большинства из них заключаются в мелких несущественных деталях, но каждый автор склонен приписывать именно своему видению вопроса массу оригинальности и новаторства.

На самом деле, все не так. Все почти что однотипно. Поэтому споры о том, что так расположить дымоходы будет правильно, а любое вмешательство в их взаимное расположение сродни надругательству над святынями, неверно в корне. Шведка - это печь, допускающая вольный подход к компоновке без потери эффективности.

На первых рядах шведки выводят зольник, канал под духовкой и ход, соединяющий опускной и подъемный каналы. Ставят дверцы чисток и одну поддувальную.

Углы кирпича, выступающие во внутренние каналы, лучше скосить, чтобы сопротивление газам получалось минимальное и меньше создавалось завихрений.

Духовку ставят на один ряд ниже пода топки. Шкаф духовки делают самостоятельно - нужного размера промышленность не выпускает.

Топку обязательно футеруют кладкой на ребро или продольными половинками кирпича. Это поможет выровнять нагрев массива.

Перегородка между топкой и духовкой на ряд ниже плиты - через это хайло газы из топки уходят под плитой над духовкой, а потом огибают ее, и уже под духовым шкафом их направляют в вертикальную систему дымооборотов.

При кладке боковых стенок камеры над плитой следят за тем, чтобы они не зажимали плиту варочного настила - в противном случае, расширяющийся металл или лопнет, или порвет кирпичную кладку.

Нишу над плитой перекрывают при помощи стальных уголков. Стоит сказать, что иногда в ней ставят дверцы. Очень удобно, поскольку это не только позволяет изолировать камеру от пространства кухни, но и создает некоторое подобие духового шкафа, только большого. Хотя такой шаг и возможен, он все же не обязателен.

Газы в камере над плитой заставляют перед выходом в трубу пройти через рассекатели, работающие и как стойки, поддерживающие перекрытие. Заодно они увеличивают теплоаккумулирующую способность печи.

Печь перекрывают тремя рядами кладки - это стандартная безопасная толщина перекрытия бытовых печей.

Печь можно немного подстраивать под параметры помещения, в котором она установлена. Просто добавляют или убирают однотипные ряды выше или ниже плиты.

В подтверждение тезиса о существовании большого количества шведок демонстрируем видео, где схема в основе примерно такая же, но воплощена чуть иначе.

Простая садовая печь-барбекю

А эту конструкцию имеет смысл рассмотреть подробно, пошагово, с пояснением основных моментов схемы.

Материалы:

• уголок 32 : 1,7м на фаянс - 1 шт., 1 м на перекрытие барбекю - 4 шт., 1,25 м на перекрытие столешницы - 4 шт.;
• кирпич печной - 1300 шт.;
• полудверца поддувальная 130х140 мм - 1 шт.;
• дверца топочная 240х280 мм - 1 шт.;
• чугунная плита под казан одноконфорочная 705х530 мм или 600х600 мм - 1 шт.

Дополнительно:

• асбестовый или базальтовый шнур (можно каолиновую вату) для крепления топочной дверцы;
• вязальная проволока;
• глина;
• цемент;
• песок;
• листовой асбест (один лист) или каолиновая вата - для установки плиты под казан;
• металлический мангал.

Среди владельцев дачных участков последнее время стали популярными садовые барбекю. Большинство людей довольствуется покупными металлическими вариациями этих уличных печей. Так проще, не требуется сооружение какого-то специального навеса для защиты конструкции от непогоды, да и места меньше требуется выделять на участке.

Между тем, многим больше нравится что-то более стационарное и монументальное. Речь пойдет о кирпичной печи-барбекю.

Само понятие «барбекю» полисемантично. Это и блюдо, приготовленное на углях (привычный нам шашлык тоже, по сути, разновидность этого блюда), и сам кулинарный процесс, и печь, специально адаптированная к конкретному способу кулинарной обработки.

Чаще всего так называют уличный печной комплекс в саду, оснащенный мангалом, что не мешает ставить его и на больших кухнях в коттеджах (или на веранде). Тем более, что от печи по сегодняшним стандартам не всегда требуется функция отопления - уличная барбекю, как инструмент, весьма утилитарна и больше «заточена» именно под готовку пищи.

Это не мешает оснащать конструкцию всякими дополнительными опциями. К мангалу могут прилагаться русские печи или «помпейские» для пиццы, плиты с духовками или коптильни - все, вплоть до умывальников и посудных шкафов. Это зависит от достатка, разгула фантазии и наличия свободной площади.

Самым часто встречающимся набором можно считать мангал, разделочный столик и плиту под казан. Эту конфигурацию и рассмотрим в варианте, наиболее простом для самостоятельного исполнения. Добавим только дровник - нишу для дров под мангалом.

Расположение печи и фундамент

Вся система имеет вес свыше пяти тонн, поэтому важно понимать, что основание потребуется соответствующее. Конечно, эта массивность в некоторой мере компенсируется большой опорной поверхностью. И все равно фундамент должен быть прочным.

Важно защитить кладку от дождя и прочих неприятностей, особенно от намокания по осени и промерзания зимой. Так что, как ни крути, но в нашем климате барбекю лучше прятать в беседку. Степень закрытости последней остается на усмотрение владельца. Главное, чтобы имелась крыша.

В таком ограничении на расположение есть и свои плюсы - в качестве фундамента можно использовать общую с беседкой плиту. Главное - при ее заливке на месте будущей печи предусмотреть усиленное армирование, по сравнению с остальным полом беседки.

Если бетонного пола у беседки, как такового, нет, то можно отлить отдельную площадку на песчаной подушке или использовать вариант с винтовыми сваями. Важно помнить пожелание: или печь с беседкой не играют, или делают это вместе, синхронно. Словом, как это и случается на плитном фундаменте.

Состав и подготовка раствора

Печи принято класть на глиняном растворе с отощителем из песка (для красной глины) или шамота (молотого черепка - для огнеупорной глины). Но с барбекю могут возникнуть сложности по причине уличной дислокации.

К улице больше приспособлен раствор на основе цемента. Минус в том, что огонь он переносит не очень стойко. Выход в компромиссе: к печному глиняно-песчаному составу добавить цемент, примерно мастерок на ведро раствора. Но выше крыши все равно трубу кладут на цементно-песчаном.

Песок берут карьерный. Речной или морской не годится - его крупинки имеют округлую форму, что плохо сказывается на прочности раствора. Песок обязательно сеют через сетку с ячейкой до 3 мм.

Глина берется обычная красная. Ее предварительно замачивают, пока не разойдутся мелкие комки. Потом процеживают через сито с ячейкой примерно 2 мм, чтобы убрать всякие камни и мусор.

Далее определяют жирность глины и потребность в песке - пропорции, необходимые для получения нормального раствора. Обычно эти соотношения лежат в пределах 1:1 до 1:6 (глина:песок). Все зависит от жирности глины, что, в свою очередь, зависит от геологии месторождения. Проще говоря, в каждом месте у глины своя жирность.

Слишком жирный раствор трескается по причине сильной усадки. Тощий (суглинок) держится непрочно и выкрашивается из швов.

Есть много методик определения жирности, но можно рекомендовать такой, тактильный: делаем несколько проб в разном соотношении и все протираем между пальцами (большой и указательный). Побеждает тот лот, где будут ощущаться сплошные крупинки, но и ощущение жирности, маслянистости не исчезнет.

Если будут попадаться жирные участки без крупинок абразива, то стоит добавить отощителя. Если крупинки под пальцами скользят плохо, то добавляем глиняного теста.

Финальная проверка качества: комок раствора с кулак размером кидаем на лист железа (штык лопаты, боковина ведра и что-то подобное). Должна получиться лепешка толщиной 3–5 мм, как и оптимальный кладочный шов для печи. Лепешку сушим в теньке от двадцати минут до часу.

Потом пробуем отковырять от листа железа. Отслаивается, как блин со сковородки - надо песка. Крошится, как сухая земля с обуви - добавьте глины. Отдирается с трудом и не имеет трещин - угадали с пропорцией.

Раствор можно готовить заранее в большой емкости и укрывать на время перерыва для снижения испарения воды. А вот цемент в него добавляют прямо в ведро непосредственно перед кладкой: мастерок на ведро, то есть горсть на десять литров раствора.

Для огнеупорного кирпича (если такой будет в конструкции) следует брать огнеупорный кладочный раствор. С ним проще - он продается в сухом виде в строительных магазинах. Цемента в него добавляют столько же.

Особенности покупки кирпича

Проще всего купить огнеупорный (шамотный) кирпич. Он везде примерно одинаков. Сложнее с красным керамическим.

Следует брать только полнотелый (без всяких ямок и пустот) и только пластической формовки. Эту характеристику узнавайте специально у продавца. И сторонитесь сухопрессованной разновидности.

Далее обращайте внимание на геометрию и целостность. Никаких трещин, никаких деформаций. При постукивании такой кирпич издает ровный звонкий звук, без примеси хрипотцы и глухих тонов. Марка его обычно М150 и выше.

И особенно внимательно обращаем внимание на такую строку в спецификации, как «морозостойкость». Хороший кирпич выдерживает не менее 50 циклов «зима-лето». Если больше, то лучше.

Клинкер, например, держит 100 и выше, но он «кусается» по цене. Так что, если нет особо вольного бюджета, то берем не ниже 50 циклов. Зато из такого кирпича можно сложить весь массив барбекю.

В крайнем случае, в ответственных местах вместо красного применяем шамотный кирпич. Но тот тоже, надо заметить, недешев. А еще не любит влажность - со временем крошится, как старый пенопласт.

Как уже говорилось, перед кладкой красный кирпич обязательно вымачиваем - погружаем в воду и держим там, пока не пропадут пузырьки воздуха. Это минуты три или пять. Потом достаем и даем лишней воде стечь. Это примерно минута. И только потом ведем из него кладку. Этап вымачивания обязателен, иначе кладка окажется непрочной.

Шамотный требует меньших подготовительных усилий. Его просто споласкивают от пыли.

Если в кладке массива применяют два сорта кирпича (шамот и красный), то между ними не делают перевязки. А массив шамота, спрятанный внутри красного, делают ниже на 3–4 сантиметра. Так поступают потому, что при нагреве коэффициент расширения у этих видов строительного камня разный.

Все дверцы крепят на жгутиках из скрученной вязальной проволоки или при помощи приклепанных металлических пластинок - кляммеров. Рамку топочной дверцы предварительно обматывают вымоченным в глиняном растворе шнуром из базальта или асбеста. Можно воспользоваться каолиновой ватой. Делают это с целью компенсировать все тот же КТР при нагреве - линейное расширение металла в разы выше, чем у любого вида кирпича.

Этапы кладки

Приступаем к кладке. Швы делаем не толще 5 мм (на шамоте - 3 мм). Вертикальность и горизонтальность проверяем у каждого ряда. Пустот в растворе не допускаем.

Раствора кладем на постель с запасом. Излишки выдавливаем - на влажном кирпиче это не очень сложно - и срезаем. Не торопимся, чтобы кладка не поплыла.

Приведенная порядовка - не окончательный вариант, а один из них. Главное для новичка - понять логику организации пустот внутри печи.

Порядовка представлена в двух ракурсах. Первый рисунок - это месторасположение кирпичей только в одном ряду. Второй рисунок демонстрирует общую картину.

Нет внутренних разрезов и прочих дополнительных излишеств - практика показывает, что новички только путаются при такой подаче материала. Но, проследив все слои порядовки, можно легко разобраться в конструкции печки. Благо, она не такая уж и сложная.

Под печь обязательно устраивается гидроизоляция, даже если таковая предусмотрена у фундамента.

1 ряд

Все просто. Это основание печи. Своего рода разметка пяты контакта.

Длину столика можно сократить. Это зависит от желания и аппетитов. Также можно сократить ширину барбекю, но не более, чем на кирпич, иначе будет неудобно пользоваться. Глубину места под мангал сокращать не стоит - нужно оставить место для манипуляций с шампурами.

2 ряд

Площадку под барбекю можно и не возводить - сразу ставить на плиту фундамента. Но с небольшой площадкой под всем комплексом удобнее. Со второго ряда на площадке намечаем основные функциональные элементы конструкции - ее узлы.

Дверцу поддувала-зольника ставим на проволоке и глиняном растворе, без компенсаторного шнура - она не греется.

3 ряд

Намечаем ход для газов плиты.

4 ряд

5 ряд

Колосник устанавливаем свободно, ничем не фиксируя. Выбираем в кирпиче гнездо под него, с люфтом примерно 5 мм с каждой стороны. Промежуток ничем не заполняем, на случай теплового расширения.

6 ряд

Футеровка (дополнительная внутренняя облицовка) топливника неравномерная. Объясняется это тем, что большинство барбекю пристраивается к стенке. Можно увеличить футеровку задней стенки, но тогда плита слишком выдвинется - станет неудобно.

Футеровку задней стены можно выполнить кладкой на ребро. Но лучше футеровать половинками - распущенным вдоль кирпичом.

Футеровку можно как раз выполнить из шамотного кирпича. Дверцу топки ставим, как и говорилось выше, с огнеупорной обмоткой вокруг рамки.

7 ряд

Продолжаем вести кладку. Особенно аккуратно ведем напуск консоли правой стенки – на нее будет опираться столешница разделочного столика.

8 ряд

Ниша дровника перекрывается при помощи 32 уголка. Из него делают некие полочки, посадочное место для кирпича. Если есть желание уменьшить видимость этого силового элемента, то первый к внешнему краю уголок сдвигают внутрь, а в кирпиче выполняют пропил, в котором и топится уголок.

9 ряд

Делают небольшой напуск под мангалом. Так удобнее пользоваться барбекю. Когда подходишь к нише мангала, носки ног не упираются в стенку.

10 ряд

Немного увеличивают напуск барбекю. Перекрытие дверцы топливника делают тоже напуском боковых стенок. Если не получается - клиновой перемычкой, то есть, как бы аркой, но идущей по такой широкой дуге, что прогиб и незаметен.

На уголках перекрывают столешницу разделочного столика.

11 ряд

Делают нишу под мангал. Тот должен не доходить до боковых стенок. Необходим запас сантиметра по два или три - на расширение. Также мангал не должен занимать всю нишу по глубине - нужно минимум 5 см, чтобы шампуры не упирались в заднюю стенку.

Теперь можно делать и сам ящик мангала. Собственно, это металлическая коробка (толщина стенки примерно 3–5 мм), в которой помещаются угли. Высота ее 15 см или около того. Меньшая высота даст сухость шашлыку, большая - копченость.

По периметру ящика хорошо бы пустить дополнительную полоску металла чуть большей толщины. Она не даст стенкам коробиться при нагреве.

На высоте 5 см от дна в стенках ящика по всему периметру сделаны отверстия в 15 мм (плюс-минус) через каждые 5–6 см - для поступления воздуха в зону горения.

Вообще, существуют конструкции с какими-то сложными нишами, оснащенными системой поддува воздуха. Но вот только в исполнении они сложны, а в эксплуатации неудобны. Вариант со вставным мангалом из листового металла, как ни крути, самый практичный.

Немного о поверхности столешницы. Ее можно оставить так или положить какую-нибудь износостойкую керамическую плитку, вроде керамогранита. Сгодится любой вариант.

12 ряд

Устанавливают плиту. В идеале, 704х530, но можно и 600х600. Возможно, тогда придется внести изменения, но они будут минимальными.

Фаянс из уголка обязателен. Так называют уголок, предохраняющий край кладки от разрушения. Он лежит свободно, но края его заходят в кладку и прижимаются.

Плиту кладут на слой глиняного раствора с добавлением размоченного листового асбеста. Можно под нее вырезать углубление. Но снова правило свободной установки: примерно по сантиметру с каждой стороны на разницу расширения. Никакой фиксации.

Асбест рвут и бросают в воду. Там он быстро размокает, превращаясь в кашицу. Ее-то и добавляют к раствору.

Второй вариант. Кладку под плитой смазывают тонко раствором, на который кладут полосу каолиновой ваты толщиной около 5 мм, и на эту подушку уже бросают плиту.

Важный момент: финскую плиту (отличается технологией литья в металлическом кокиле) можно ставить сразу. Отечественную плиту (ее льют в землю - видно по крупному зерну в структуре) лучше сначала отжечь на костре для снятия внутренних напряжений. Иначе просто есть шанс, что она неожиданно лопнет. Просто нагревают плиту на костре (или в термической печи, если есть такая возможность) и оставляют остыть, никак не форсируя охлаждение.

Можно установить плиту чуть меньшего размера, но придется заранее под нее доработать посадочное место.

13 ряд

Стенку за плитой на боковую не загибают - кладку предохраняет фаянс. У разделочного столика задняя стенка загибается и придерживает крайние кирпичи. Потом она уступами сходит на нет.

14 ряд

15 ряд

16 ряд

17 ряд

18 ряд

Выпускается небольшая консоль для поддержки перекрытия ниши мангала.

19 ряд

20 ряд

Перекрывать можно аркой или прямой перемычкой. Нишу можно сделать чуть ниже, чем в порядовке. Главный критерий: подойдя к нише барбекю, нужно видеть дальний край мангала - это пригодится при эксплуатации.
