После постройки своими руками дачного туалета выявилась одна проблема: свет в туалете, а точнее — отсутствие освещения. Налобный светодиодный фонарь – это, конечно, неплохо, но в нужный момент его, как правило, не обнаруживается на месте, что постоянно напрягает.
Как сделать свет в туалете: можно дорого и долго, а можно — быстро и бесплатно
Тянуть для освещения воздушную линию электропередач – не самое лучшее решение с эстетической точки зрения, а возиться с подземным кабелем лишь для того, чтобы сделать свет в талете просто несерьезно – стоит ли того временное сооружение?
Между тем, решение проблемы — как сделать свет в туалете, как обычно, лежало на поверхности: использовать для освещения то, что у многих из нас имеется на дачах под рукой — автономный светодиодный садовый фонарь на солнечных батареях. Этих устройств китайского производства сейчас продается масса, самого различного исполнения и калибра.
Стоят эти фонари более чем демократично и, к тому же, зарекомендовали они себя как достаточно надежные устройства: у меня на дачном участке установлена пара десятков садовых фонарей на солнечных батареях, и обращаюсь я с ними варварски – даже на зиму не убираю. Три сезона – полёт нормальный, ни одного вышедшего из строя фонаря, за исключением пары расколотых рассеивателей — это их слабое место.
Конечно, называть автономные светодиодные садовые фонари на солнечных батареях полноценными осветительными приборами – это лукавство: свет от них чисто символический, не больше, чем от зажигалки. Но свою задачу – обозначать ночью границы садовых дорожек, они выполняют честно. Решил, что слишком яркий свет в туалете ни к чему, освещения от одного садового фонаря будет достаточно и, как оказалось, был прав.
Взял фонарь с разбитым рассеивателем (можете взять и целый – не особо разоритесь), отделил верхнюю часть от рассеивателя.
Срезал ножом выступающие фиксаторы (А), чтобы в дальнейшем не мешали.
В стене дачного туалета (они у меня сделаны из стекломагниевого листа) вырезал квадратное отверстие по размеру выступающей части с аккумулятором и светодиодом. Аккумулятор, если что, будет удобно менять. Можно каким-то образом декоративно оформить фонарь внутри туалета, но я пока озадачиваться этим не стал. Фонарь закрепил снаружи, приклеив по окружности силиконовым клеем-герметиком.
Вот и всё. Фонарь на солнечных батареях работает надежно и безотказно. Свет в туалете есть всё темное время суток. Конечно, газету вы в своем дачном туалете ночью прочитать не сможете, но мимо сиденья – уж точно, не промахнётесь.
На некоторых дачных участках есть строение расположенное в дальнем углу и похожее по конструкции на скворечник, о чем речь уже понятно. По многочисленным и многолетним просьбам родственников решил сделать свет в дачном туалете. Причина по которой он не был сделан до сих пор проста. Электричество в посёлке гораздо дороже, чем в городе, и как иногда бывает приезжая на дачу через месяц или полгода находишь не выключенную или не выключенные лампы. Поэтому проводить свет в дачный туалет еще с неконтролируем выключателем не хотелось. Устанавливать батарейное питание тоже нерационально — кто-то ведь свет всё равно не выключит. Мысль поставить в туалет садовый светильник встречала трудности с обеспечением равномерного освещения. Рассеиватели светильника настроены на освещение в горизонтальной плоскости. А если убрать рассеиватель света, то вместо равномерного освещения будет одно яркое пятно от узкого луча светодиода. Ради эксперимента попробовал подключить мебельный батарейный светильник на светодиодах с садовому фонарю на солнечных батареях. Конечно схему светильника немного доработал и… УРА! Собранный своими руками самодельный светильник засветился от преобразователя садового фонаря.
Как сделать автономное освещение туалета своими руками
1. Покупаем мебельный светильник. Цена набора из 3х штук ~120 рублей. Значит цена одного 40 руб. Чтобы один светильник заработал в него надо вставить три батареи формата «ААА». Цена батарей превысит стоимость светильника в 3 раза! Светильник выполнен в красивом пластмассовом корпусе, но самое главное — не надо заморачиваться с изготовление рассеивателя или искать рассеивающие линзы.
2. Ищем донора — садовый фонарь на солнечных батарейках, но с одной особенностью, накопительный аккумулятор должен быть формата «ААА». Такой формат аккумулятора позволит создать законченную конструкцию. Схема садового светильника приведена на рисунке.
Аккумулятор «ААА»3.Дорабатываем мебельный светильник. Схема светильника на фотографии. Для доработки надо разобрать светильник, извлечь плату со светодиодами и припаять положительный провод питания непосредственно к цепи питания блока светодиодов, минуя гасящий резистор и выключатель.
4. Так как корпус светильника позволит поместить всю схему электроники солнечного фонаря, то извлекаем из донора плату преобразователя (запоминаем полярность подключения проводов, если нет обозначений на плате) , несколько дорабатываем корпус для пропуска проводов от блока светодиодов и кабеля идущего на выключатель и солнечную батарею. Схема соединения элементов светильника и фонаря приведена на фотографии. Собираем схему солнечного фонаря. Мне удалось разместить всю электронику в корпусе светильника. Считаю это разумным, так как светильник с электроникой будет находится в помещении защищенном от осадков и в доступности для возможного обслуживания.
5. Четыре светодиода являются серьезной нагрузкой для ограниченного по емкости аккумулятора. Со 100% вероятностью аккумулятор не обеспечит освещение помещения до утра, а в случае ненастной погоды и сокращения светового дня может и не зарядится за день. Поэтому для экономии ресурса аккумулятора решил установить выключатель. Можно использовать штатный выключатель мебельного светильника, но для этого надо будет зайти в темное помещение и искать под потолком светильник. Выключатель был использован электрический на 220в и установлен у входной двери. Выключатель коммутирует цепь светодиодов. В ночное время преобразователь фонаря работает при выключенных светодиодах, но потребляет значительно меньше электроэнергии, но зато днем по возможности подзаряжает аккумулятор. Светильник компьютерным кабелем для ЛВС типа UTP с выключателем и установленным на дереве с южной стороны солнечной батареи садового фонаря. Длина кабеля до солнечной батареи составила 6 метров.
Светильник установлен
За что я люблю программирование: написал код, и он работает всегда. Мне нравится этот принцип "сделал и забыл". Поэтому все больше увлекаюсь солнечнозапитанными устройствами. Солнечный элемент + аккумулятор - и какая-нибудь поделка будет работать чуть ли не вечно. Например тот же выносной датчик погодной станции, или телеметрия какая-то в саде-огороде. Как показал натурный эксперимент даже небольшая солнечная батарея на 6В может зарядить аккумулятор в 3.7 вольта не будучи облучаемой прямым солнечным светом. А при правильном подходе к энергосбережению, той небольшой энергии хватит, чтобы дожить до следующего утра.
В общем, как и планировал в статье по ссылке выше, сделал в дачный WC автономный светильник. Работает уже больше года, никаких проблем. Основа - светодиодный китайский круглый светильник, вот такой:
Питание - 3 аккумулятора ААА по 1000мАч. Параллельно им безо вских контроллеров заряда включается солнечная батарея на 6В. Вот и весь сказ.
Аккумуляторы дешевые в китае можно купить, выходит по 20р за 1 Ватт*час, а если брать 20шт, то вообще по 13.6р за 1 Вт*ч выйдет. Но больше всего мне понравился такой вариант : целых 6А*ч в одном аккумуляторе. Его, конечно, в данный светильник уже не вставишь, самому что-то городить придется, но цена! Всего 2.6 руб за 1 Вт*ч.
Любопытства ради я сравнил соотношение емкость/цена набора из таких батарей с обычным автоаккумулятором. У китайцев обычно если берешь оптом, еще дешевле выходит. Итак вышло 5 лотов по 8 батарей (3.7В 6А*ч) - 888 Вт*ч. В переводе на емкость автоаккумулятора это 888 / 12 - 74А*ч. А по цене - в Китае 1950р, а в России такой емкий аккум за эти деньги еще поискать надо. На яндекс-маркете лучшее предложение - 66А/ч за 1950р.
Солнечная батарея на 6В для заряда 3 последовательных аккумуляторов по 1.2В - самое оно (даже без контроллера заряда можно обойтись). Китайцы так и пишут, например "6V 0.33A 2W mini solar panels small solar power 3.6v battery charge", т.е. 6В солнечная батарея для зарядки аккумулятора 3.6В.
У меня примерно такая , но раза в 2 слабее, да еще и в тени деревьев.
Задача: Есть дачный участок и туалет на улице. Ночью темно, в туалете тоже. если можно включить уличный свет то проблема добраться до туалета снимается, но вот проблема сориентироваться в туалете остается. Нужно организовать свет в туалете, при этом как можно проще, дешевле и безопаснее.
Решение: автоматическое освещение с зарядом от солнечных батарей. Китайские фонарики, которые заряжаются от солнца решение декоративное, света от них не достаточно. В таком случае выпотрошим 2 таких фонарика, вытащим из них аккумулятор и солнечную батарейку. Также нам понадобится 1Вт светодиод с преобразователем из предыдущего :
Так как схеме 1,2В не достаточно, то удвоим количество энергии. У нас две последовательно соединенные солнечные батареи и два последовательно соединенных аккумулятора. Для предотвращения темнового тока последовательно включен диод Шоттки. В солнечную погоду ток заряда может составлять десяток милиампер. При таком токе нас не должен беспокоить перезаряд, лишняя энергия будет рассеиваться в виде тепла, которого немного. Из-за нагрузки в 1Вт заряда на всю ночь не хватит, поэтому долго не сидим)
Включение автоматическое – по открывании двери. Контролирует это микровыключатель:
Вместо микровыключателя можно использовать геркон. В общем всё что есть под рукой. Схема:

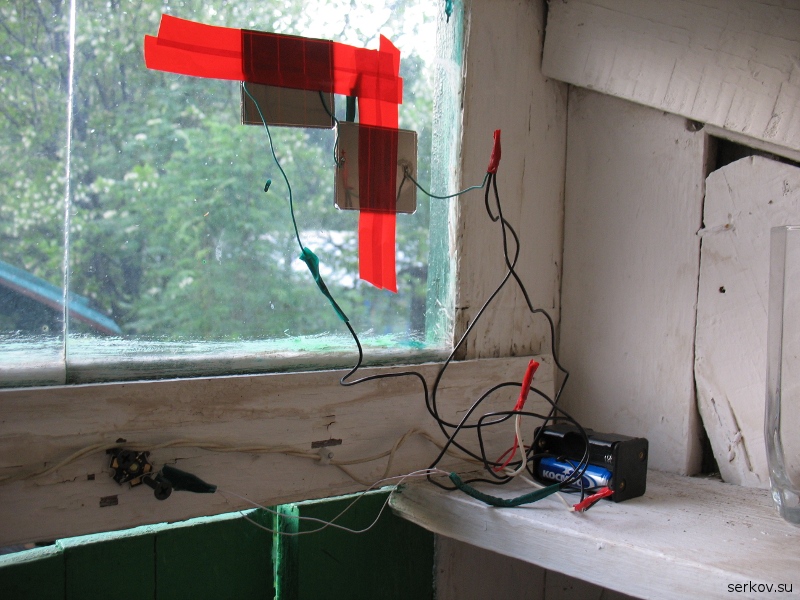

В туалете имеется окно, через которое свет попадает днем. На этом окне мы и разместим солнечные батарейки. Иначе нам бы пришлось городить герметичный корпус:
Микровыключатель отрегулирован так, что бы размыкать цепь когда дверь закрыта неплотно, и замыкать когда дверь открыта или закрыта неплотно:
Туалет, конечно же, далеко не главное помещение в квартире. Однако оборудован санузел должен быть таким образом, чтобы пользоваться им было максимально удобно и безопасно. Касается это, разумеется, и проводки и подключение светильников в туалете должны быть выполнены правильно.
Особенностью санузлов является прежде всего то, что в большинстве случаев помещения это маленькие. К тому же в туалетах обычно полностью отсутствует естественное освещение, ведь окон в санузлах практически никогда не предусматривается. Поэтому искусственное освещение в таких помещениях, в любом случае, должно быть достаточно интенсивным и мощным.
Какие выбрать светильники
Приобретают такие приборы в зависимости от дизайна и планировки самого санузла. К примеру, освещение в маленьком туалете, длинном и нешироком, лучше всего обустроить с использованием каких-либо красивых настенных светильников. С помощью такого оборудования узкую комнату можно будет легко расширить визуально. Для этого светильники следует повесить на обеих длинных стенах повыше.
Для уборной с низкими потолками лучше всего подойдут обычные плоские плафоны. Освещение в туалете большой площади можно организовывать с использованием самых разных светильников. Это могут быть и потолочные небольшие люстры, и настенные бра, и даже напольные варианты подобных приборов.
При выборе светильников для туалета, помимо всего прочего, следует принимать во внимание и нормативы, предусмотренные СНиП. В противном случае, пользоваться уборной в последующем будет неудобно. Так, к примеру, согласно правилам, нормальное освещение в туалете на 1 м 2 равно 20 лк.
Правила монтажа проводки
Согласно нормативам СНиП, кабель в туалете, как и разрешается прокладывать только скрытым способом. То есть провода в таких помещениях тянут в штробах. Исключением в данном случае являются только деревянные здания. В туалетах таких домов кабели допускается прокладывать в герметично соединенных металлических трубах.
Розетки в туалетах монтировать не запрещается. Однако устанавливаются подобные элементы чаще всего только в совмещенных санузлах. В таких помещениях они используются для стиральных машин, фенов и пр. Иногда к розеткам подключают и светильники в туалете. В любом случае использовать в санузлах следует только влагозащищенные конструкции (минимум IP 44).
Распределительные коробки обычно не устанавливают ни в отдельных туалетах, ни в совмещенных с ванной комнатах. Такой элемент в любом случае лучше вынести за пределы уборной.
Выбор кабеля
Конечно же, используемые для монтажа в туалете, как и в любом другом месте квартиры, провода должны быть пожаростойкими и надежными. При выборе кабеля для уборной нужно обратить внимание на:
его сечение;
материал и количество жил;
сертификат.
Покупать подобную продукцию, по вполне понятным причинам, следует исключительно от проверенных производителей.
Что касается материала, то в большинстве случаев, владельцы недвижимости сегодня используют для ее электрификации медную проводку. Алюминиевая считается устаревшей и не отвечающей требованиям организации современного быта.
Проводку в туалеты, совмещенные или отдельные, проводят трехжильную. То есть в кабеле должен присутствовать провод «земля».
Если везде в комнатах протянуты медные провода, то и для уборной, конечно же, следует использовать именно этот тип кабелей. Вариант из алюминия в данном случае подойдет не особенно хорошо. Считается, что лучше всего в санузлах использовать кабели с низким уровнем выделения дыма ВВГнг 3х1.5 или же ВВГнг-LS. В любом случае, сечение приобретенного для туалета провода не должно быть меньше 2.5 мм 2 .
Расположение приборов: нормативы
В отдельных туалетах светильники можно вешать практически где угодно. При установке же таких приборов в совмещенных санузлах следует соблюдать такие правила:
располагать светильники в туалете, как и розетки, допускается не ближе 60 см к раковинам, ванным и душевым кабинам;
не разрешается также размещать розетки или осветительные приборы прямо рядом с полом, во избежание их намокания в результате утечек.
Подключать провода из уборной следует к двухполюсному УЗО. Такой способ позволит в дальнейшем, в случае необходимости, мгновенно обесточить санузел.
Как провести проводку в туалет
Выполняют процедуру электрификации уборной следующим образом:
делают разметку по стенам;
измеряют необходимую длину провода;
покупают собственно сам кабель.
выполняют штробление стен по разметке;
под розетки, если они предусмотрены, делают гнезда;
устанавливают выключатели.
Как сделать свет в туалете: штробление стен
В кирпичных домах кабели обычно протягивают по достаточно простой технологии. Штробить стены, выложенные из такого материала, не слишком сложно. Ведь кладется кирпич с использованием цементного раствора. Этот материл довольно таки легко поддается молотку и зубилу.
Шов между рядами кирпичей тянется в подавляющем большинстве случаев по всей стене. Так что горизонтальную прокладку кабеля в таком доме можно будет сделать буквально за пару-тройку часов. С вертикальным монтажом при этом в данном случае придется повозиться. Ведь кладка кирпича выполняется с перевязкой швов. Поэтому, для того чтобы поднять или опустить кабель по плоскости стены, придется использовать болгарку.
Этот же инструмент обычно применяют и для штробления бетонных стен. В данном случае горизонтальную выбивку приходится делать более тщательно, чем в кирпичной кладке — с использованием строительного уровня.
Прокладка провода
После того как штробы будут проложены в соответствии с выбранным дизайном освещения в туалете, приступают к выдалбливанию гнезд для розеток. Для этой цели используют обычно перфоратор со специальной насадкой. Далее приступают собственно к прокладке проводов. Тянуть кабели в штробах допускается без какой-либо дополнительной защиты. Но лучше всего прокладывать провода все же в штробах по трубе. В этом случае в последующем при необходимости их можно будет легко заменить.
Крепить кабель при прокладке в штробе можно, к примеру, тонкими металлическими пластинами, нарезанными самостоятельно. Каждый такой элемент прибивают гвоздем в штробе посередине. Затем над пластиной тянут кабель. Далее загибают концы металлической полосы над проложенным проводом. По тому же принципу можно закрепить в штробе и трубу под кабель.
После того как проводка в туалет будет проложена, штробу заделывают алебастром или цементным раствором. Дождавшись просыхания материала, участок стены над кабелем тщательно шлифуют с помощью наждачки.
Подключение приборов
После того как стена с подсохнет, можно приступать собственно к обустройству освещения в туалете. При использовании в уборной только одного плафона выключатель лучше всего вынести за ее пределы, к примеру в коридор.
Как и под розетки, под этот элемент предварительно выдалбливается гнездо. Устанавливаются выключатели по схемам, нарисованным на их задней панели. В кабелях провод «земля» обычно имеет оболочку желтого цвета, "фаза" — красного, "ноль" — синего. В соответствии с этим и производится подключение. Розетки при обустройстве освещения в туалете монтируют по такой же технологии. То есть присоединяют к соответствующим клеммам изделия жилы земли, фазы и нуля.
Умное подключение
Светом в туалете приходится пользоваться не слишком часто. Но многие люди после посещения уборной щелкнуть выключателем попросту забывают. А это, конечно же, очень неэкономично. Чтобы такого избежать, можно обустроить в туалете не обычное, а «умное» освещение.
В этом случае, помимо самого плафона и выключателя, в уборной устанавливается особое устройство — датчик присутствия для включения света. Монтируют такой прибор в туалете прямо на входе. Подключается оборудование этого типа непосредственно к проводке, выходящей из стены, и к лампе по схеме, предоставленной производителем.
Вместо датчика присутствия для включения света перед входом в уборную можно установить и датчик движения. Такое устройство также сделает проживание в доме гораздо более комфортным. Отличается оно от датчика присутствия тем, что не «улавливает» разного рода мелких движений. Однако проходящего через дверной проем человека подобное устройство «заметить» все же в любом случае сможет. При этом стоят датчики движения несколько дешевле датчиков присутствия.
