Именно таков сделанный мною веломобиль «Радуга». Это педальная машина рамной конструкции, со съемным кузовом. Для перевозки грузов имеется прицеп. Длительная эксплуатация (без единой поломки) позволяет рекомендовать его для повторения всем энтузиастам этого вида транспорта.
Технические характеристика веломобиля «Радуга»:
Длина - 1780 мм;
Ширина - 800 мм;
Высота - 1050 мм;
Клиренс - 120 мм;
Масса - 29кг;
Число передач - 9;
Скорость - до 25 км/ч;
Число мест - 1,
Грузоподъёмность прицепа - до 100 кг;
Масса прицепа - 7 кг;
Скорость с прицепом - до 20 км/ч
Рис.1. Конструкция и основные размеры веломобиля:
Рама веломобиля - Т-образной формы. Для ее изготовления использовались дюралюминиевые профили типа «уголок» с полками 50X32 мм, которые сваривались прерывистым швом в коробчатые балки. Рама получилась легкой и очень жесткой. В ее задней части закреплены сваркой перья задних вилок. Спереди на винтах установлена стойка передней вилки, на которой крепятся кареточный узел и два кронштейна для фиксации оплеток троса рулевого управления. Концы троса соединены с помощью винтов с рулевой сошкой. Повороты на веломобиле осуществляются перемещением управляющей ручки вперед-назад.
Все остальные узлы и агрегаты устанавливаются на винтах Мб по месту (в соответствии с индивидуальными особенностями водителя).
Трансмиссия веломобиля состоит из кареточного узла с педалями, натяжного механизма, переключателя скоростей, промежуточного вала и двух цепных передач. При вращении педалей крутящий момент передается цепью на промежуточный вал, расположенный под передней кромкой сиденья. На нем установлен набор звездочек от велосипеда «Спутник» (желательно старой конструкции, так как эти звездочки более толстые и меньше изнашиваются). Промежуточный вал вращается в двух подшипниках № 200. Переключение передач производится ручкой. Для этого ее нужно повернуть вперед и переместить вправо или влево, на один или два паза. При этом ролик на правом конце тяги изменит положение цепи.
Для натяжения цепи служит специальный механизм. Он состоит из двух щек, двух подшипников № 201, шайба толщиной 0,8 мм, оси и оси-трубки нижнего подшипника. Последняя после сборки всего узла завальцовывается с двух сторон так, чтобы наружная обойма подшипника свободно вращалась. В свою очередь, весь механизм должен легко вращаться вокруг оси, которая закрепляется на угольнике-кронштейне. Поперечный люфт устраняется шайбами. Натяжение цепи выполняется пружиной. Как правило, провисание цепи очень небольшое. Для его уменьшения натяжной механизм должен занимать положение, близко к горизонтальному при свободном положении педалей.
Задние колеса взяты от велосипеда «Десна», причем левое - с тормозной втулкой. Переднее колесо веломобиля - «дутик» от самоката.
Кузов веломобиля состоит из деревянного реечного каркаса, обшитого дюралюминиевыми листами толщиной 0,3 мм. Рейки соединяются на накладках из тонкой жести с промазкой эпоксидным клеем. Обшивка держится на клее «Момент», а в наиболее ответственных местах прибита гвоздями, шляпки которых утоплены и зашпаклеваны. Дверные проемы закрываются съемными фартуками из прозрачной пленки на кнопках, установленных с внутренней стороны.
Рис.2. Кузов веломобиля:
1 - рама, 2 - кронштейн (2 шт.), 3 - уголок, 4 - кронштейн устройства натяжения цепи, 5 - планка с пазами, 6 - ручка переключателя скоростей, 7 - гайка М6, 8 - кронштейн промежуточного вала (2 шт.), 9 - винт М6 (8 шт.), 10 - каркас кузова (рейка 20X20 мм), 11 - подвижная ось, 12 - подшипник (№ 200), 13 - ролик, 14 - шайба, 15 - гайка М5, 16 - косынка (жесть), 17 - гвоздь (15 мм), 18 - шайба (6 шт.), 19 - ось, 20 - трубка-ось, 21 - пружина устройства натяжения цепи, 22 - вилка передняя, 23 - скоба, 24 - подшипник (№ 201, 2 шт.), 25 - щека (2 шт.), 26 - гайка М8, 27 - вал промежуточный, 28 - оболочка троса.

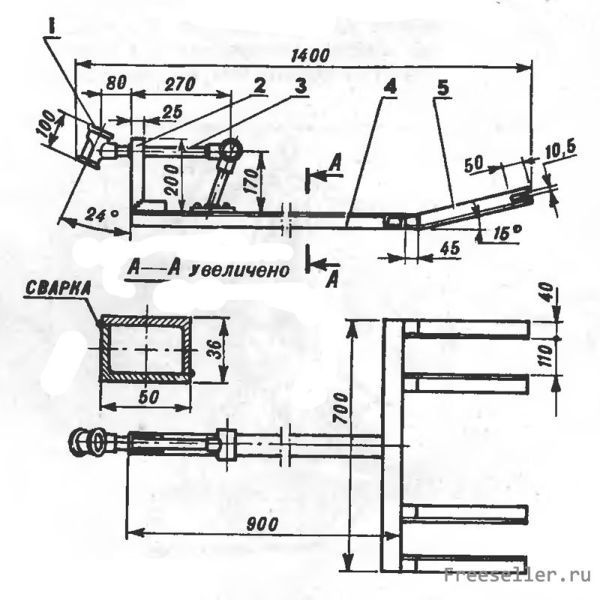

Рис.3. Рама:
1 - рулевая колонка, 2 - угольник (Ст. 3), 3 - кареточный узел, 4 - лонжерон («уголок» АМг-6), 5 - вилка.
Рис.4. Вал промежуточный:
1 - кронштейн (2 шт.), 2 - звездочка (Z= 19), 3, 5 - фланцы, 4 - вал, 6 - набор звездочек (Z1=15, Z2=19, Z3=22), 7 - корпус подшипника (2 шт.), 8 - винт Мб (4 шт.), 9 - подшипник (№ 200, 2 шт.)
Кузов крепится на раме в четырех точках.
Сиденье веломобиля сделано из труб от «раскладушки» и обтянуто сверху брезентом. На брезент кладется поролоновая подушка. Такая псевдоанатомическая конструкция очень удобна во время дальних походов, обеспечивает хороший упор для развития максимального усилия на педалях.
Поскольку веломобиль - транспортное средство, он обязательно должен быть снабжен световыми приборами: фарами, габаритными огнями, указателями поворотов и стоп-сигналом. Целям повышения безопасности служит и окраска кузова: белая с красными и синими полосами, она привлекает к веломобилю внимание и выделяет его на дороге.
Важное дополнение «Радуги» - прицеп. Он имеет деревянный каркас-основание, собранный из реек, на котором закреплены дно и борта. Стыки сделаны на гвоздях с промазкой эпоксидным клеем. По контуру бортов для жесткости пропущены рейки 20X20 мм. Колесные ниши закрыты кожухами из жести. Снизу каркаса на шурупах закреплены уголки - кронштейны колес. Колеса - самокатные. На передней части прицепа установлен сварной кронштейн. Прицеп оборудован дублирующими указателями поворотов, габаритов и стоп-сигналом.

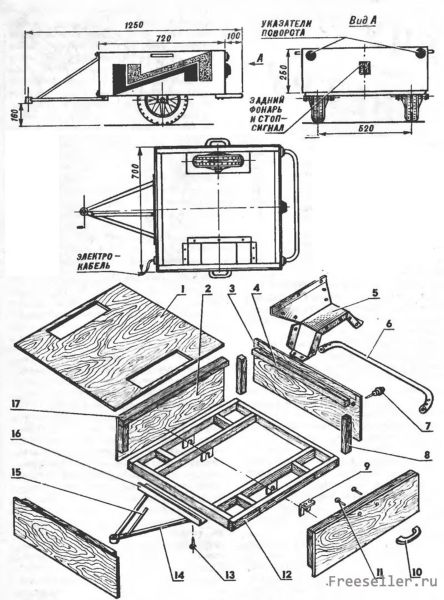

Рис.5 Прицеп для веломобиля:
1 - нолик (фанера 6 мм), 2- боковая стенка (фанера, 2 шт.), 3 - поперечная стенка (фанера, 2 шт.), 4. 8, 17 - каркас (рейка 20 Х 20 мм), 5 - кожух (жесть, 2 шт.), 6 - ручка, 7 указатель поворотов (2 шт), 9- кронштейн-угольник (4 шт.), 10 - ручка (2 шт.), 11 - винт М4 (4 шт.), 12 - основание (рейка 20 X 30 мм), 13-шуруп (8 шт.), 14- кронштейн, 15 - подкос, 16- поперечина кронштейна.

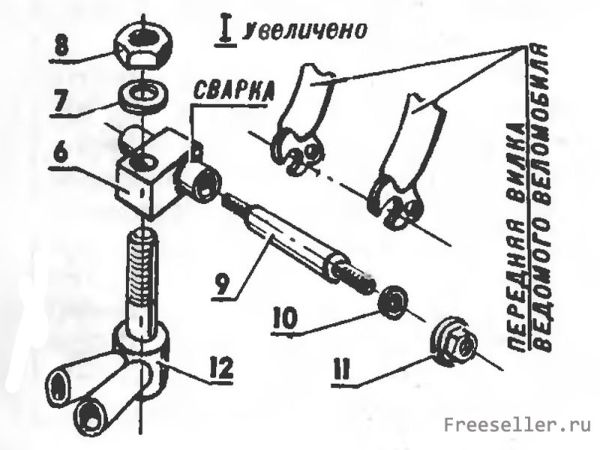

Рис.6,7 Велопоезд с прицепом:
1 - «велотягач», 2 - ведомый веломобиль, 3 - электрокабель, 4 - прицеп, 5 - откидной колпак, 6 - шарнир, 7 - шайба, 8 - гайка М16 (2 шт.), 9 ось (Ст. 3), 10 - шайба (2 шт.), 11 - гайка М8 (2 шт.), 12 - кронштейн тягача.
И еще об одной особенности «Радуги», заложенной при проектировании,- это возможность совместного использования нескольких веломобилей в режиме «велосцепки». Этот вариант удобен во время дальних походов, когда каждый работает в меру своих сил, а отстающих или «убегающих» вперед нет. Управление находится в руках у руководителя, все едут вместе; по прибытии на место каждый веломобиль становится автономным. При эксплуатации таких «велопоездов» следует только учитывать, что при увеличении числа «модулей» увеличивается величина заноса на поворотах; при их прохождении необходимо снижать скорость.
А. Муравьев.
Моделист конструктор 03 1991
Русанова Светлана Анатольевна
Этот веломобиль папа сделал для своей любимой Златушки . Нашу дочь вы уже часто встречали в других моих публикациях, где мы делаем разные поделки. Сейчас в магазинах очень много аккамуляторных машин, которые нужно часто заряжать, да и пользы от них никакой, в то время как веломобиль отлично развивает .
Это достойный аналог обычному велосипеду , который позволит приучить малыша к езде. Веломобиль представляет собой , как видно из названия, гибрид велосипеда и автомобиля . Это четырехколесное транспортное средство, которое оснащено удобным сидением и рулем, подобным обычному автомобильному.
Такое транспортное средство не может развивать большую скорость, не нужно бояться, что ребёнок выпадет.
Сама конструкция веломобиля такова , что его сложно перевернуть. Он устойчиво стоит на всех четырех колесах, поэтому можно не беспокоиться. Теперь папа с удовольствием гуляет с доченькой и ловит восхищённые взгляды и делится опытом как самому сделать такой веломобиль
Публикации по теме:
Наши дети очень любят мастерить поделки своими руками. Творчество привлекает их возможностью проявить свои способности, заняться интересным.
В рамках недели книги в детском саду проводилась выставка самодельных книг. Поскольку я не только воспитатель, но и мама двоих детей, которые.
Предлагаю изготовить из подручного материала подарок для наших мамочек. Цели:Изготовлять цветы своими руками для родных и близких. Задачи:1.
Уважаемые коллеги!Женский праздник уже на пороге! Хочу представить вашему вниманию масстер-класс по изготовлению цветка для подарка вашим.
С наступлением лета очень хочется украсить свой участок. В ход идут различные предметы,которым мы даём шанс второго существования. Так из.
Скоро 8 марта что же подарить в этот прекрасный день? Ведь педагог заслуживает большой награды за свой труд! Вот решила сделать своими руками.
Но несколько недель назад Луи инстинктивно кинулся за кошкой. Всё было бы хорошо, если бы не поводок, что крепился к рулю. Мой велосипед повело в сторону, в итоге, я оказался на асфальте. Ущерб был небольшой, но меня начало беспокоить то, что инцидент может повториться, и последствия могут быть гораздо хуже. Было принято решение сделать своими руками что-то более безопасное, чем двухколёсный велосипед, который оказался для Луи незначительной преградой.
Для проекта понадобится два велосипеда и металлические конструкции. Под этим стоит понимать:
- 6 м квадратных труб сечением 3,8*3,8 см ;
- 3,6 м кв. тр. сечением 2,5х2,5 см ;
- 1,2 м кв. тр. сечением 1,3 х 1,3 см;
- 1,8 м стальной трубы диаметром 2,5 см ;
- 1,2 м стальной пластины шириной 5 см и толщиной 0,47 см ;
- Гайки, болты, материалы для обивкиигрунтовка.
Я бы оценил этот проект, как «умеренно трудный», поскольку он требует хороших навыков сварки, а также резки и формирования некоторых металлических деталей. Кроме того, необходимо знать, как велосипед собирается и разбирается, а также понимания того, как работает переключатель передач и как он регулируется. Большую часть этой информации можно найти в интернете.
Шаг 1: Переднее колесо и рулевое управление
Веломобиль будет состоять из одного переднего колеса и заднего моста. Педали и цепной привод будут идти к переднему колесу. Для первой самоделки – эта конструкция простая и наиболее экономичная. Однако при езде могут возникнуть непривычные ощущения, но со временем это пройдёт.
Начнём с велосипедной рамы и шестеренки. Используя болгарку, отрежем ненужные части от рамы. Далее отметим и вырежем «клюв птицы» в трубе, на которой располагается сиденье. После этого согнём её таким образом, чтобы она была наклонена вперед, а не назад, как это было изначально. Заварим шов и усилим согнутою трубу стальной пластиной. Для начала сделаем шаблон, используя плотную бумагу, а затем вырежем клин из пластины толщиной 0,3 см и приварим его на место. Отрежем нижнюю часть поддержки.
Отпилим рулевую колонку от трубы. Отрежем кусок квадратной трубы 3,8 х 3,8 см , в длину на 2,5 см короче, чем рулевая колонка. Срежем одну из четырёх сторон трубы, чтобы сделать U-образный канал. Установим его вокруг рулевой трубы и приварим, заполняя пробелы в верхней и нижней части небольшими кусочками стали.
Отрежем верхнюю часть рулевой колонки от передней вилки. Снимем подседельный штырь из седла. Разъединим стыковые соединения подседельного штыря и рулевой колонки. Убедимся, что трубка и штырь являются прямыми. Для выравнивания вставьте трубу соответствующего размера внутрь трубы и штыря. Я использовал 13 мм трубу для скольжения внутри рулевой колонки, а затем длинную тонкую трубу для проверки штыря. Эти части будут соединены вместе, поэтому для надежного контакта приварим стыковое соединение.
Примечание : 13 мм гнездо приносится в жертву делу .
Срежем оставшиеся «уши» вилки крепления.
Шаг 2: Основная рама
Нарежем для основной рамы трубу 3,8*3,8 см . Отрежем края заготовки под углом в 120 градусов в верхней и нижней части и под угол в 18 градусов заглушку. Верхняя заглушка в длину составляет около 10 см . Длина вертикальной трубы составляет около 38 см и нижней трубы 69 см .
Чтобы все линии и места сварок были параллельными, используем два деревянных бруска и систему креплений, как показано на фото. Привариваем рулевую колонку к верхней заглушке основной рамы.
Шаг 3: Передняя вилка
Временно соберём переднее колесо и рулевую колонку с основной рамой. Обратите внимание на то, что приводная звёздочка сейчас находится спереди, а не сзади. Для работы храпового механизма нужно перевернуть звездочки в обратную сторону. Как будет показано ниже, переключатель следует перевернуть с ног на голову.
Передняя вилка прикреплена к существующим монтажным отверстиям на раме. Вырежем заготовку размерами 3,8*5 см из куска стали толщиной 0,47 см, просверлим отверстия, что соответствуют точкам крепления и прикрутим её на раму.
Вырежем щель в конце 90 см стальной трубы диаметром 2,5 см, и поместим её на тонкую пластину. Просверлим отверстие диаметром 0,95 см в рулевом стволе.
Разместим стержень в рулевой колонке. Сопоставим верхний конец стальной трубы с отверстием в стволе, а затем приварим дно трубы к стальной пластинке. Снимем трубку, и закончим сварку монтажных петель. Отрежем лишние части пластины.
Установим нижний конец трубы с пластиной, а затем просверлим отверстие 0,9 см в верхней части трубы, чтобы соединить её в рулевой штанге. Используем болт или стержень с резьбой для крепления к рулевой оси. Передняя вилка, что представлена на фото, имеет завершённый вид.
Шаг 4: Задняя рама
Вырежем 2 куска из квадратной трубы 3,8 см длиной 76,2 см и 4 куска длиной 53 см и приварим их как показано на рисунке.
Отрежем четыре пластины 10 см в длину, 5 см в ширину и 0,47 см в толщину. Просверлим соответствующие отверстия в каждой из четырёх пластин. Отверстия должны соответствовать диаметру осей.
Используя угловую шлифовальную машинку, сделаем пропилы в каждой пластине, ширина которых соответствует диаметру отверстия, при этом сделав их немного шире в начале пропилов.
Совместим их, используя колесо и ось в качестве ориентира, приварим всё на место.
Трицикл теперь может спокойно стоять на собственных колесах.
Шаг 5: Тормоза
