Несмотря на разнообразие материалов, применяемых для изготовления перекрытий в домах, дерево остается самым востребованным для небольших жилых сооружений с двумя или тремя этажами. Это связано с их особенными свойствами:
- деревянные перекрытия имеют небольшой вес по сравнению с аналогами из железобетона и тем более монолитными, и сохраняют при этом хорошие эксплуатационные показатели;
- его просто обрабатывать, поэтому монтажные работы по установке осуществляются без использования специальной техники, что невозможно для других материалов;
- особенность конструкции перекрытий из дерева позволяет использование любых изоляционных материалов ;
- готовые деревянные перекрытия являются лучшей основой для проведения финишной отделки потолка или пола;
- дерево до сих пор является самым экологически чистым и безопасным материалом.
Единственным недостатком его использования можно считать ограничение в допустимой нагрузке, что сокращает сферу их применения.
Виды перекрытий в доме
В зависимости от планировки, наличия подвального помещения, проведенного отопления и количества этажей могут использоваться следующие деревянные перекрытия в доме:
- цокольные или подвальные;
- межэтажные или мансардные;
- чердачные.
Каждое перекрытие в зависимости от типа помещения, планируемого температурного режима и уровня влажности выполняет свою функцию. Для этого во время монтажа происходит укладка необходимой изоляции, которая препятствует прохождению звука, влаги и тепла и позволяет надёжно разделить помещения в доме.
Структура перекрытия
Устройство деревянных перекрытий зависит от их функционального назначения, но все они имеют очень похожую структуру. Их главной составляющей, которая служит основой для других элементов, являются деревянные балки, закрепляемые к несущим конструкциям дома, то есть к стенам. Вся будущая нагрузка во время эксплуатации дома будет ложиться именно на них. Поэтому расчет деревянных балок перекрытия занимает важное место на подготовительном этапе.

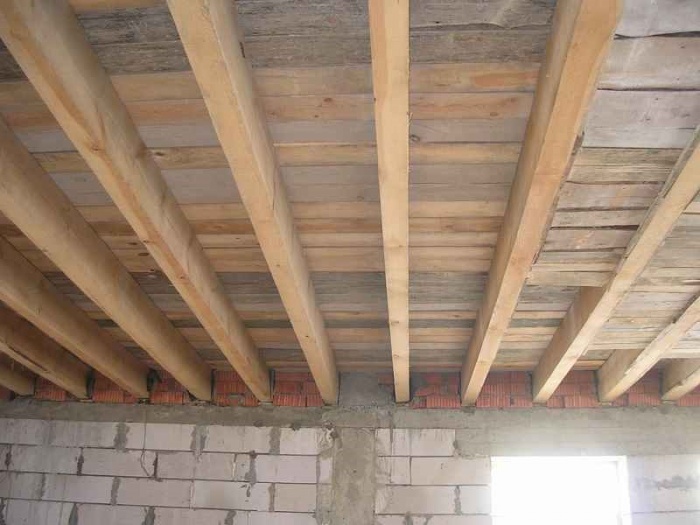

Для изготовления балок используется деревянный брус из хвойных пород деревьев, почти не прогибающихся с течением времени, в отличие от лиственных.
На установленные балки закрепляется черновой или вспомогательный пол. Для этого используется фанера, листы ОСП или ДСП, поверх которых после завершения работ крепится финишное покрытие, напольное или потолочное. Образованное между черновым полом и потолком пространство заполняется разными изоляторами в зависимости от параметров помещения.
Варианты перекрытия для разных помещений
В зависимости от типа помещения деревянные перекрытия могут иметь разное строение. Всего возможно три варианта:
- для цокольных перекрытий, где характерна разность температур и повышенная влажность, требуется применение пароизоляции, повышенного слоя теплоизоляции и специальной отражающей плёнки или фольги;
- для межэтажных перекрытий, которым свойственна более простая структура, в связи с равномерным температурным режимом и стабильным уровнем влажности обязательно необходима шумоизоляция;
- для чердачных перекрытий, если они не отапливаются, используется такое же наполнение, как и для цокольных, с тем отличием, что расположение изоляторов происходит в обратном порядке из-за направления действия холода.
Более подробно о строении разных перекрытий будет написано ниже.
Виды конструкций
Деревянные перекрытия в доме в зависимости от размера проема могут иметь разную конструкцию, которая должна выдерживать заданные нагрузки и предусматривать размещение технологических элементов, в том числе придающих жёсткость, а также различную крепёжную фурнитуру.
Сегодня деревянные перекрытия сооружаются с помощью трёх основных видов конструкций:
- с помощью балок, самый старый из всех вид, в котором надёжность конструкции обеспечивается балками из массива квадратной или прямоугольной формы, уложенными с шагом от 60 см до 1,0 м;
- с помощью рёбер, в котором жёсткость создаётся доской толщиной до 7 см и шириной не менее 20 см, уложенной на ребро с шагом не более 60 см;
- балочно-ребристый, использующийся для пролётов до 15 м и состоящий из балок и перпендикулярно установленных, закреплённых к ним рёбер.
Ниже приводятся показатели каждого вида конструкций.
Таким образом, вид конструкции перекрытия определяется для каждого проёма индивидуально.
Способы крепления балки к стене
Для создания надёжной конструкции все балки должны быть прочно закреплены в несущих стенах. Это можно сделать несколькими способами. Одни используются, как и сами деревянные перекрытия, несколько столетий, другие стали возможны относительно недавно.

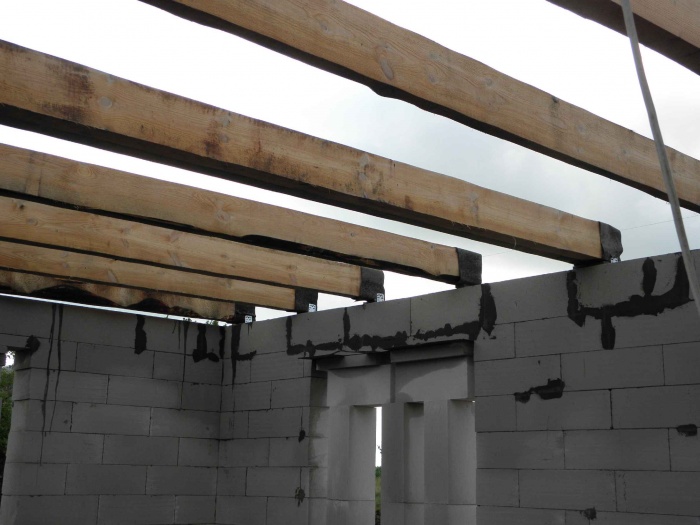

Первый способ - традиционный. Применяется для кирпичных домов или построенных из бруса. Балки помещают внутрь стены в специально сделанную нишу на глубину от 10 до 15 см с соблюдением нескольких правил:
- рекомендуемая глубина составляет 2/3 толщины несущей стены;
- часть балки, соприкасающаяся со стенками ниши, закрывается рубероидом в два слоя;
- торцевые части обрезаются под углом примерно 60° для доступа воздуха к дереву;
- расстояние между балкой и стенками ниши составляет не менее 5,5 см;
- балка ложится на обработанную антисептиком деревянную подложку;
- пустое пространство заделывается утеплителем;
- боковые стороны замазываются цементным раствором;
- каждая пятая (можно чаще) балка дополнительно закрепляется к стене анкером.
Если этот способ крепления применяется для деревянных домов, глубина ниши составляет не более 7 см с обязательной укладкой изоляции между стеной и балкой. Это снижает вероятность появления скрипа.
Второй способ состоит в использовании специальных металлических крепежей:
- уголков;
- хомутов;
- кронштейнов.
Выбранный крепеж фиксируется к стене и к балке с помощью саморезов или дюбелей. Иногда металлическое крепление может использоваться для усиления конструкции.
Этот способ позволяет устанавливать деревянные балки быстрее и проще. При этом традиционный вариант до сих пор остаётся самым надёжным.
Произведение расчётов
Определившись с видом конструкции, необходимо подготовить расчёт деревянного перекрытия, в первую очередь необходимого количества балок, с учётом нужного сечения и порядка расположения. Точно произведённые расчёты позволят избежать неприятных сюрпризов в процессе эксплуатации.
Длина балки рассчитывается, исходя из размеров проёма и выбранного способа крепления. Для традиционного способа общая длина включает ширину проёма и длину частей, помещаемых в нишу. Если используются крепежи, длина балки равна ширине проёма.
Расстояние между балками, или шаг, обычно больше 60 см и меньше 1 м, но можно размещать чаще. Количество рассчитывается путём деления длины проёма на выбранный шаг с обязательным смещением крайних балок от стены минимум на 5 см.
Особенности расчёта
Сечение балки зависит от трех параметров:
- ширины проёма;
- расстояния между балками;
- планируемой нагрузки.
Средняя нагрузка обычно считается равной примерно 400 кг на квадратный метр (свой вес около 200 кг и допустимая нагрузка 200 кг). Для нежилых помещений эта величина может быть в два раза меньше.
Сечение прямо связано с шириной проёма. Чем он шире, тем больше должно быть значение. Здесь используется правило соотношения величины проёма и высоты балки, равное 1/25. Например, для проёма шириной 5 м нужна балка высотой 200 см. Чаще всего используется сечение 5-16 см в ширину и 14-24 см в длину прямоугольной формы.
Сегодня произвести расчёт деревянных балок перекрытия можно, используя калькуляторы, находящиеся в бесплатном доступе в сети или готовые таблицы.
Проём, м/шаг, м | |||||||
После завершения расчётов можно начинать устанавливать деревянные перекрытия.
Особенности установки цокольного перекрытия
Установка цокольного перекрытия может быть сделана с применением любого из трёх описанных видов конструкций.
При установке по балкам используется дополнительный элемент - черепной брусок - размером 50 х 50 см. Он закрепляется снизу к балке на одном уровне, и вспомогательное покрытие крепится на него. Далее укладывается слой теплоизоляции (пенопласт, пенополистирол, вата) толщиной не менее 10 см, который накрывается пароизоляцией, желательно в рулонах.
При расстоянии между балками более 60 см сначала устанавливаются лаги, к которым крепится второе черновое покрытие (фанера, ОСП или ДСП). Сверху можно укладывать финишное напольное покрытие.
Для установки по рёбрам черепные бруски не используются. Черновой потолок (фанера или ОСП) нашивается непосредственно к рёбрам с шагом не более 15 см. Теплоизоляция плотно укладывается между рёбрами. Далее укладывается пароизоляция и черновой пол.
Установка балочно-ребристого перекрытия производится аналогично.
Особенности установки межэтажного перекрытия
Когда устанавливается деревянное перекрытие между этажами, главная задача — обеспечение хорошей звукоизоляции. Одинаковый температурный режим и отсутствие влаги позволяют не использовать пароизоляцию. Другими словами, если бюджет жёстко ограничен, можно отступить от некоторых обязательных правил.
Устанавливая перекрытие второго этажа на балках, как правило, всегда дополнительно применяются лаги, к которым крепится черновой пол из фанеры или ДСП. Кроме этого, рекомендуется использование черепного бруса.
Деревянное перекрытие между этажами отличается от всех остальных использованием резиновой или пробковой подложки толщиной до 5 мм, размещаемой дважды:
- между балками и лагами;
- между вспомогательным полом и финишным покрытием.
Для монтажа перекрытия на ребрах обрешётка не применяется. Ещё одной особенностью является выполнение обрешётки для потолка первого этажа из дерева, так как металлический профиль может издавать в процессе эксплуатации шум.
Особенности установки чердачного перекрытия
Как было указано ранее, деревянное чердачное перекрытие очень схоже с цокольным. Отличие состоит в движении холодного воздуха, которое на чердаке движется сверху вниз, а в подвале - наоборот.
Именно поэтому чаще всего допускается одна серьёзная ошибка. Вместо размещения пароизоляции под утеплителем его размещают сверху, как на цокольном этаже.
Для дополнительной безопасности на теплоизоляцию можно положить гидроизоляцию в рулонах, предохраняющую от прямого попадания влаги через крышу.
Эксплуатация и профилактика
Правильно выбранные, хорошо обработанные и грамотно уложенные балки могут служить достаточно долго. Но это не исключает необходимости периодической профилактики и проверки. Если возникает подозрение в повреждении любого элемента конструкции, рекомендуется своевременно произвести его замену или усиление.
Чтобы построить деревянный дом необходимо провести расчёт несущей способности деревянной балки. Также особое значение в строительной терминологии имеет определение прогиба.
Без качественного математического анализа всех параметров просто невозможно построить дом из бруса. Именно поэтому перед тем как начать строительство крайне важно правильно рассчитать прогиб деревянных балок. Данные расчёты послужат залогом вашей уверенности в качестве и надёжности постройки.
Что нужно для того чтобы сделать правильный расчёт
Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.
Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками. Во-вторых, уделите повышенное внимание методу крепления. Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.
Длина
Важно ! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты.
При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.
Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.
Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.
Важно ! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам.
К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров . В противном случае несущая способность уменьшается, а прогиб становится больше.
Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным . Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.
Совет ! Многие строители при необходимости перекрыть длинный пролёт используют фермы.
Общая информация по методологии расчёта
В большинстве случаев в малоэтажном строительстве применяются однопролётные балки. Они могут быть в виде брёвен, досок или брусьев. Длина элементов может варьироваться в большом диапазоне. В большинстве случаев она напрямую зависит от параметров строения, которые вы собираетесь возвести.
Внимание ! Представленный в конце странички калькулятор расчета балок на прогиб позволит вам просчитать все значения с минимальными затратами времени. Чтобы воспользоваться программой, достаточно ввести базовые данные.
Роль несущих элементов в конструкции выполняют деревянные бруски, высота сечения которых составляет от 140 до 250 мм, толщина лежит в диапазоне 55—155 мм. Это наиболее часто используемые параметры при расчёте несущей способности деревянных балок.
Очень часто профессиональные строители для того чтобы усилить конструкцию используют перекрёстную схему монтажа балок. Именно эта методика даёт наилучший результат при минимальных затратах времени и материалов.
Если рассматривать длину оптимального пролёта при расчёте несущей способности деревянных балок, то лучше всего ограничить фантазию архитектора в диапазоне от двух с половиной до четырёх метров.
Внимание ! Лучшим сечением для деревянных балок считается площадь, у которой высота и ширина соотносятся как 1,5 к 1.
Как рассчитать несущую способность и прогиб
Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:
M/W<=Rд
Расшифруем значение каждой переменной в формуле:
- Буква М вначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.
- W обозначает момент сопротивления. Единицы измерения см 3 .
Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:
M=(ql 2)/8
В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:
- Символ q показывает нагрузку, которую способна выдержать доска.
- В свою очередь буква l — это длина одной деревянной балки.
Внимание ! Результат расчёт несущей способности и прогиба зависит от материала из которого сделана балка, а также от способа его обработки.
Насколько важно правильно рассчитать прогиб
Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.
Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия , то вероятность возникновения аварийной ситуации возрастёт в десятки раз.
Так зачем нужен калькулятор
Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.
Быстро и точно, нужно воспользоваться онлайн калькулятором сайт. Надежный и грамотный расчет с учетом СНиП II-25-80 (СП 64.13330.2011).
Что такое деревянные балки перекрытия
На-ибо-лее эко-номич-ным ва-ри-ан-том для час-тно-го до-ма яв-ля-ют-ся де-ревян-ные бал-ки пе-рек-ры-тия. Их дос-та-точ-но лег-ко мон-ти-ровать, - не нуж-но прив-ле-кать спе-ци-аль-ную тех-ни-ку.
Де-ревян-ные бал-ки име-ют пре-иму-щес-тво по срав-не-нию с же-лезо-бетон-ны-ми и ме-тал-ли-чес-ки-ми бал-ка-ми в пла-не теп-лопро-вод-ности. Од-на-ко, у них есть и ряд не-дос-татков: низ-кая по-жарос-той-кость, невы-сокая плот-ность и, как следс-твие, воз-можность вы-дер-жи-вать неболь-шие наг-рузки, от-сутс-твие ус-той-чи-вос-ти к по-раже-нию мик-ро-ор-га-низ-ма-ми и на-секо-мыми. По-это-му де-ревян-ные бал-ки пред-ва-ритель-но пе-ред ус-та-нов-кой об-ра-баты-ва-ют-ся спе-ци-аль-ными ан-ти-сеп-ти-ками.
При мон-та-же де-ревян-ные бал-ки пе-рек-ры-тия ук-ладва-ют-ся на по-переч-ные опо-ры, ко-торыми мо-жет слу-жить до-пол-ни-тель-ный брус, ли-бо ар-мо-по-яс, за-литый по пе-римет-ру клад-ки сте-ны. По-переч-ные опо-ры слу-жат для рав-но-мер-но-го рас-пре-деле-ния наг-рузки на сте-ны, и да-лее на фун-да-мент до-ма. Час-ти ба-лок, ук-ла-дыва-емые на сте-ны, обо-рачи-ва-ют-ся гид-ро-изо-ляци-он-ным ма-тери-алом, обыч-но ис-поль-зу-ют ру-беро-ид, при этом то-рцы не изо-лируют, что поз-во-ля-ет бал-ке "ды-шать".
Длина деревянных балок перекрытия
Не-об-хо-димая дли-на де-ревян-ных ба-лок пе-рек-ры-тия оп-ре-деля-ет-ся раз-ме-рами то-го про-лета, ко-торый они бу-дут пе-рек-ры-вать, до-пол-ни-тель-но нуж-но учесть раз-ме-ры зас-ту-пов на сте-ну. Зас-туп бал-ки на сте-ну дол-жен быть не ме-нее 12 см, для бру-са он дол-жен быть не ме-нее 15 см.
Ес-ли при креп-ле-нии бал-ки ис-поль-зу-ют-ся спе-ци-аль-ные ме-тал-ли-чес-кие креп-ле-ния (хо-муты, угол-ки), бал-ка мо-жет ус-та-нав-ли-вать-ся не-пос-редс-твен-но в про-лет меж-ду сте-нами, тог-да дли-на де-ревян-ной бал-ки пе-рек-ры-тия бу-дет рав-няться рас-сто-янию меж-ду сте-нами, где она кре-пит-ся. Но на прак-ти-ке ча-ще все-го бал-ка пе-рек-ры-тия ук-ладыва-ет-ся на сте-ны.
Оп-ти-маль-ный про-лет, над ко-торым ук-ла-дыва-ет-ся де-ревян-ная бал-ка, сос-тавля-ет 2.5 - 4.5 м. Мак-си-маль-ная дли-на бал-ки из де-ревян-но-го бру-са не пре-выша-ет 6 м, тем са-мым оп-ре-деляя мак-си-маль-ный про-лет.
При пе-рек-ры-тии про-летов дли-ной бо-лее 6 мет-ров ис-поль-зуют-ся де-ревян-ные фер-мы.
Калькулятор расчета балок перекрытия из дерева подберет наиболее оптимальные параметры сечения и шага балки. Попробуйте рассчитать бесплатно прямо сейчас!
Нагрузки действующие на деревянные балки перекрытия
Наг-рузка, ока-зыва-емая на бал-ки пе-рек-ры-тия, скла-дыва-ет-ся из наг-рузки от собс-твен-но-го ве-са эле-мен-тов пе-рек-ры-тия (бал-ки, за-пол-ни-тель, об-щивка, кре-пеж-ные эле-мен-ты) и экс-плу-ата-ци-он-ной наг-рузки (пос-то-ян-ной и вре-мен-ной). Экс-плу-ата-ци-он-ная наг-рузка - это вест раз-личны-х бы-товых пред-ме-тов, ме-бели, лю-дей.
Обыч-но, при рас-че-те де-ревян-ных ба-лок для чер-дачно-го пе-рек-ры-тия, ис-поль-зу-ют зна-чение - 150 кг/м2, где 50 кг/м2 - это наг-рузка собс-твен-но-го ве-са, а 100 кг/м2 - это нор-ма-тив-ная наг-рузка для чер-дачных по-меще-ний (СНиП 2.01.07-85) с уче-том ко-эф-фи-ци-ен-та за-паса по прочности.
Ес-ли предполагает-ся ак-тивно ис-поль-зо-вать чер-дачное по-меще-ние для хра-нения ве-щей и ма-тери-алов, тог-да об-щая наг-рузка, при-ма-емая в рас-чет, берё-тся рав-ной - 250 кг/м2.
При рас-че-тах се-чения де-ревян-ной бал-ки для ме-жэтаж-но-го пе-рек-ры-тия, или пе-рек-ры-тия ман-сардно-го эта-жа, об-щую наг-рузку при-нима-ют рав-ной - 350 - 400 кг/м2.
Возможность безопорного перекрытия больших площадей значительно расширяет архитектурные возможности при проектировании дома. Положительное решение балочного вопроса позволяет «играть» с объёмом комнат, устанавливать панорамные окна, строить большие залы. Но если перекрыть «деревом» расстояние в 3-4 метра не трудно, то, какие балки использовать на пролете 5 м и более – это уже сложный вопрос.
Деревянные балки перекрытия - размеры и нагрузки
Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.
Maxinova Пользователь FORUMHOUSE
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.
И подобный случай далеко не единственный.
елена555 Пользователь FORUMHOUSE
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.
Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.
Leo060147 Пользователь FORUMHOUSE
- Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
- Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.
При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.
Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.
За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):
- Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.
- Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
Перекрытия досками 200 на 50 и другие ходовые размеры
Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта ), если планируется перекрывать проём не более четырех метров.
Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости
Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.
Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.
На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.
50х200 - перекрытие для проема 4 и 5 метров.
Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.
Leo060147 Пользователь FORUMHOUSE
Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.
Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.
Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .
Roracotta Пользователь FORUMHOUSE
Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:
Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.
Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.
Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.
Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.
Как высчитать расстояние между двутавровыми балками
Если внимательно ознакомится с представленными выше таблицами, то становится понятно, что с увеличением длины пролёта, в первую очередь, необходимо делать увеличение высоты лаги, а не её ширины.
Leo060147 Пользователь FORUMHOUSE
Менять жёсткость и прочность лаг в сторону увеличения можно, увеличив её высоту и сделав «полки». То есть – делается деревянная двутавровая балка.
Самостоятельное изготовление деревянной клееной балки
Одно из решений для перекрытия пролётов большой длины – это использование в перекрытиях деревянной балки. Рассмотрим пролет 6 метров – какие балки смогут выдержать большую нагрузку.
По виду поперечного сечения длинная балка может быть:
- прямоугольной;
- двутавровой;
- коробчатой.
Среди самостройщиков нет единого мнения, какое сечение лучше. Если не брать в расчёт покупные изделия (двутавры заводского изготовления), то на первое место выходит простота изготовления в «полевых условиях», без использования дорогостоящего оборудования и оснастки.
Просто Дед Пользователь FORUMHOUSE
Если посмотреть на поперечный срез любого металлического двутавра, то видно, что от 85% до 90% массы металла сосредоточено в «полках». На связующую стенку приходится не более 10-15% металла. Это сделано на основе расчёта.
Какую доску использовать для балок
По сопромату: чем больше сечение «полок» и чем дальше они разнесены друг от друга по высоте, тем большие нагрузки выдержит двутавр. Для самостройщика оптимальная технология изготовления двутавра – это простая коробчатая конструкция, где верхняя и нижняя «полки» сделаны из доски, положенной плашмя. (50х150мм, а боковые стенки изготовлены из фанеры толщиной 8-12 мм и высотой от 350 до 400 мм (определяется расчётом) и т.д.).
Фанера к полкам прибивается гвоздями или прикручивается саморезами (только не чёрными, они не работают на срез) и обязательно сажается на клей .
Если установить такой двутавр на шестиметровый пролет с шагом 60 см, то она выдержит большую нагрузку. Дополнительно двутавровая балка для потолка в 6 метров может быть проложена утеплителем.

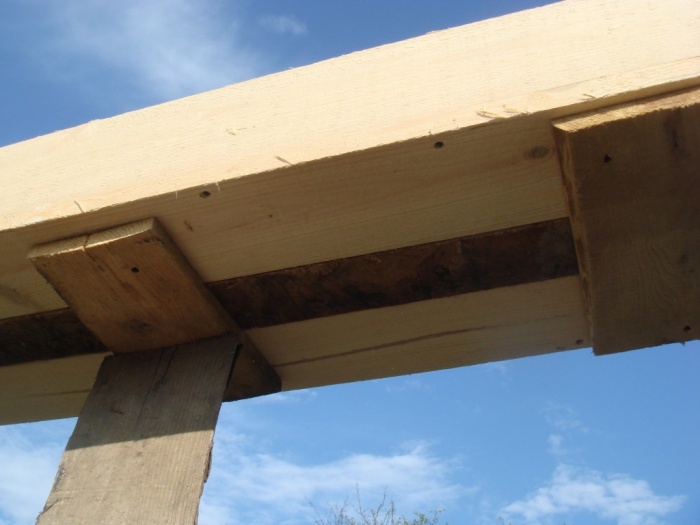

Также, используя подобный принцип, можно соединить две длинных доски, собрав их в «пакет», и затем поставить их друг на друга на ребро (взять доски в 150х50 или 200х50), в итоге сечение балки составит 300х100 или 400х100 мм. Доски сажаются на клей и стягиваются шпильками или сажаются на глухари/шканты. К боковым поверхностям такой балки также можно прикрутить или прибить фанеру, предварительно смазав её клеем.
Также интересен опыт форумчанина под ником Тарас174, который решил самостоятельно изготовить клееную двутавровую балку, чтобы перекрыть пролёт в 8 метров.
Для этого форумчанин приобрёл листы ОСП толщиной 12 мм, нарезал их по длине на пять равных частей. Затем купил доску 150х50 мм, длиной 8 метров. Фрезой «ласточкин хвост» выбрал посередине доски паз глубиной 12 мм и шириной 14 мм – так, чтобы получилась трапеция с расширением книзу. ОСП в пазы Тарас174 вклеивал при помощи полиэфирной смолы (эпоксидки), предварительно «пристрелив» степлером к торцу плиты полоску стекловолокна шириной 5 мм. Это, по мнению форумчанина, усилило бы конструкцию. Для ускорения просушки склеенный участок прогревали обогревателем.
Тарас174 Пользователь FORUMHOUSE
На первой балке я тренировался «набивал руку». Вторую сделал за 1 рабочий день. По стоимости, с учётом всех материалов, включаю цельную доску в 8 метров, стоимость балки составляет 2000 руб. за 1 шт.
Несмотря на положительный опыт, подобный «самострой» не избежал нескольких критических замечаний, высказанных нашими экспертами. А именно.
В частном домостроении есть 3 вида конструкций, которые необходимо подбирать по расчету. Это фундамент, перекрытие и крыша. Конечно, вы можете сделать это и без расчета, опираясь на свой опыт или из опыт своих друзей и знакомых. Но тогда вы рискуете своей безопасностью или своим "кошельком". Другими словами, конструкции могут не выдержать тех нагрузок, которые на них приходятся, или они возводятся с большой надежностью, чем требуется, и на это идут лишние деньги.
Расчет балок должен происходить в следующей последовательности:
1. Сбор нагрузок на балку.
Для тех же, кому нужно рассчитать балку междуэтажного или чердачного перекрытия и кто не хочет заниматься сбором нагрузок, существует универсальный метод. Он заключается в том, что для междуэтажного перекрытия можно принять расчетную нагрузку равную 400 кг/м2, а для чердачного - 200 кг/м2.
Но иногда эти нагрузки могут быть сильно завышены. Например, когда строится небольшой дачный домик, на втором этаже которого будут располагаться две кровати и шкаф, нагрузку можно взять и 150 кг/м2. Только это исключительно на Ваше усмотрение.
2. Выбор расчетной схемы.
Расчетная схема подбирается в зависимости от способа опирания (жесткая заделка, шарнирное опирание), вида нагрузок (сосредоточенные или распространенные) и количества пролетов.
3. Определение требуемого момента сопротивления.
Это так называемый расчет по первой группе предельных состояний - по несущей способности (прочности и устойчивости). Здесь определяется минимальное допустимое сечение деревянной балки, при котором эксплуатация конструкций будет происходить без риска наступления их полной непригодности к эксплуатации.
Примечание : в расчете используются расчетные нагрузки.
4. Определение максимально допустимого прогиба балки.
Это расчет по второй группе предельных состояний - по деформациям (прогибу и перемещениям). По данному расчету определяется сечение деревянной балки в зависимости о предельного прогиба, при превышении которого будет нарушена нормальная их эксплуатация.
Примечание : в расчет используются нормативные нагрузки.
Теперь конкретнее. Для того, чтобы рассчитать деревянную балку перекрытия, Вы можете воспользоваться специальным калькулятором или примером ниже.
Пример расчета деревянной балки перекрытия.
Расчет выполняется в соответствии со СНиП II-25-80 (СП 64.13330.2011) "Деревянные конструкции" и применением таблиц .
Исходные данные.
Материал - дуб 2 сорта.
Срок службы конструкций - от 50 до 100 лет.
Состав балки - цельная порода (не клееная).
Шаг балок - 800 мм;
Длина пролета - 5 м (5 000 мм);
Пропитка антипиренами под давлением - не предусмотрена.
Расчетная нагрузка на перекрытие - 400 кг/м2; на балку - q р = 400·0,8 = 320 кг/м.
Нормативная нагрузка на перекрытие - 400/1,1 = 364 кг/м2; на балку - q н = 364·0,8 = 292 кг/м.
Расчет.
1) Подбор расчетной схемы.
Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:
2) Расчет по прочности.
Определяем максимальный изгибающий момент для данной расчетной схемы:
М max = q p ·L 2 /8 = 320·5 2 /8 = 1000 кг·м = 100000 кг·см,
L - длина пролета.
Определяем требуемый момент сопротивления деревянной балки:
W треб = γ н/о ·M max /R = 1,05·100000/121,68 = 862,92 см 3 ,
где: R = R и ·m п ·m д ·m в ·m т ·γ с c = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см 2 - расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП - таблицы 1 и поправочных коэффициентов:
m п = 1,3 - коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).
m д = 0,8 - поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.
m в = 1 - коэффициент условий работы (таблица 2 ).
m т = 1 - температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.
γ сс = 0,9 - коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).
γ н/о = 1,05 - коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.
В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: m a = 0.9.
С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.
Примечание: перечисленные таблицы вы можете найти здесь.
Определение минимально допустимого сечения балки:
Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:
h = √(6W треб /b) = √(6·862,92/5) = 32,2 см.
Формула подобрана из условия W балки = b·h 2 /6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.
h = √(6W треб /b) = √(6·862,92/10) = 22,8 см.
Принятое сечение балки: bxh = 10x25 см.
3) Расчет по прогибу.
Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.
Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:
f = (5·q н ·L 4)/(384·E·J) = (5·2,92·500 4)/(384·100000·13020,83) = 1,83 см
где: q н = 2,92 кг/cм - нормативная нагрузка на балку;
L = 5 м- длина пролета;
Е = 100000 кг/см2 - модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см 2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.
J = b·h 3 /12 = 10·25 3 /12 = 13020,83 см 4 - момент инерции для доски прямоугольного сечения.
Определяем максимальный прогиб балки:
f max = L·1/250 = 500/250 = 2,0 см.
Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.
Сравниваем прогибы:
f балки = 1,83 см < f max = 2,0 см - условие выполняется, поэтому увеличения сечения не требуется.
Вывод: балка сечением bxh = 10x25 см полностью удовлетворяет условиям по прочности и прогибу.
