Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.
Виды греющих кабелей для водопровода
Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).
Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.
Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.
Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.
У саморегулирующихся (самогреющих) кабелей сплошные плюсы:
- они могут пересекаться и не перегорят;
- их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.
Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.
Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.
Способы монтажа
Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.
Внутри трубы
Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:
- оболочка не должна выделять вредных веществ;
- степень электрической защиты должна быть не ниже IP68;
- герметичная оконечная муфта.
Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.
Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

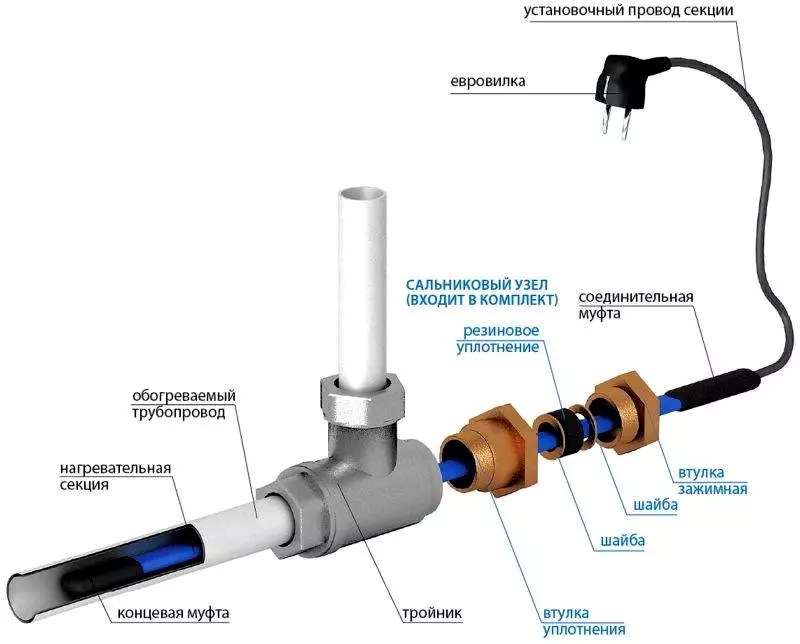

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.
Наружный монтаж
Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.
Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).
Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.
Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.
Чем утеплять
Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.
Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

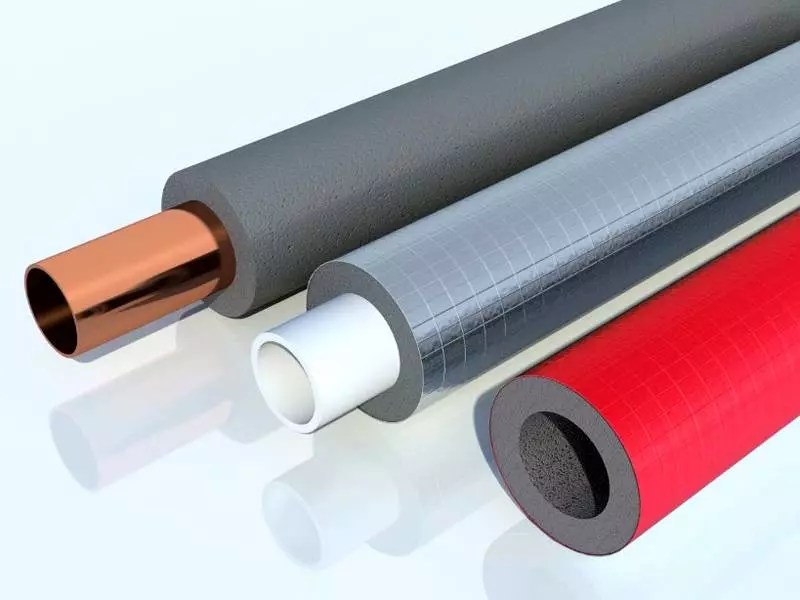

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).
Какой мощности требуется греющий кабель для водопровода
Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.
По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.
С терморегулятором или без?
Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.
Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.
В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.
Греющий кабель для водопровода — схема подключения к терморегулятору
При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.
Сам терморегулятор желательно установить в помещении. Его подключают к домовому через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.
Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.
Широко используемый греющий кабель для труб препятствует замерзанию протекающей внутри трубопровода жидкости. Неприятных последствий возникновения ледяных «заторов», приводящих к необратимым разрывам труб, можно избежать, если установить внутри или снаружи них такие нагревательные системы.
Что такое греющий кабель для труб?
Греющий кабель для обогрева труб нагревается от действия проходящего электрического тока и является основной составляющей частью системы, призванной не допустить размораживания труб наружных систем коммуникаций.
В основе работы кабеля лежит преобразование энергии электрической в энергию тепловую. Характерной особенностью этих изделий можно назвать то, что они не переносят энергию, а лишь принимают её, преобразуя электроэнергию в тепло без использования окислителя или топлива.
Основная характеристика греющего кабеля – удельное тепловыделении, измеряемое в Вт/м, – показывает ту мощность, которая выделяется на единицу его длины.
Секции нагревающего кабеля имеют разную длину. Это может быть отрезок в несколько сантиметров, или же достаточно длинный – несколько сотен метров. Всё зависит от нужд потребителей.
Конструкция греющего кабеля
Составляющие нагревательного кабеля:
- Внутренняя жила – главный элемент. Изготавливается из сплава, обладающего хорошим электрическим сопротивлением.
- Защитная оболочка главной жилы – полимерный изолирующий материал, снабжённый сплошным экраном из алюминия или экранирующей медной проволочной сеткой.
- Общая оболочка из поливинилхлорида, призванная обеспечить надёжную защиту всех составных частей кабеля от воздействия окружающей среды.
На рынке представлены различные виды греющих кабелей. Цена их зависит от количества внутренних жил. Наиболее дешёвые – одножильные кабели – имеют самую простую конструкцию. Недостатком их является то, что у них нет защиты от электромагнитного излучения, которое предусмотрено в двух- и трёхжильных кабелях, имеющих дополнительную токопроводящую жилу.
Основные виды греющего кабеля для труб
Резистивный греющий кабель
Принцип работы резистивного нагревательного кабеля, состоящего из заключённой в изоляцию металлической жилы:
Не забывайте следить за ходом температуры, чтобы не допустить перегорания нагревающей системы.
- Внутри или на поверхности трубы проложен нагревающий кабель.
- Датчики температуры устанавливаются на трубе.
- При падении значения температуры ниже заданного уровня происходит автоматическое включение обогрева: ток нагревает проводники, которые, в свою очередь, передают тепло трубам.
- После достижения нужной температуры происходит отключение системы
Максимально эффективная работа греющего кабеля и равномерное распределение тепла обеспечивается при дополнительном наличии хорошей изоляции трубы.
Саморегулирующийся греющий кабель
Трубы с греющим кабелем – ИЗОПЭКС, а также другие виды современных труб для наружных коммуникаций – комплектуются саморегулирующейся системой, которая была создана как альтернатива резистивной.
Саморегулирующийся обогревающий кабель – это несколько заключённых в полимерную оболочку проводников, очень чутко реагирующих на малейшие колебания температуры, благодаря изменению сопротивления. Понижение температуры, уменьшающее сопротивление, приводит к автоматическому увеличению выработки тока, вследствие чего происходит нагрев системы.
Такая система реагирует на минимальные термические изменения на любом участке трубопровода, то есть, и нагрев в разных частях кабеля может быть совершенно разным, в зависимости от ситуации. Такое свойство кабеля позволяет использовать его с максимальной энергоэффективностью.
Некоторые особенности, характеризующие греющий кабель саморегулирующийся для труб:
- Экономичность.
- Надёжная изоляция.
- Безопасность применения.
- Большой срок службы – до 40 лет.
- Возможность деления кабеля при монтаже на небольшие части, удобные для использования.
Установка греющего кабеля на трубу
Качественно проведённый монтаж нагревательного кабеля может обеспечить длительную безаварийную работу водопроводной, канализационной и другой подобной системы:
- Подготовка к монтажу. Очистка труб от ржавчины и грязи.
- Установка своими руками греющего кабеля по одному из вариантов:
- Монтаж одной или более параллельных нитей греющего кабеля непосредственно на трубу. Число нитей подбирается в зависимости от создания необходимой мощности.
- Монтаж кабеля по спирали. Более затратный вариант, применяемый при использовании труб небольшого диаметра и в случае наличия достаточно длинного греющего кабеля.
- Закрепление нагревательного кабеля на нижней части трубы, требующей обогрева, специальной лентой.
Совет! Старайтесь закрепить кабель так, чтобы он был как можно дальше от нижней части фланцев или иных соединительных элементов, способных пропускать воду. Это не допустит попадания жидкости на работающие элементы греющей системы в случае разгерметизации соединения.
- Монтаж теплоизоляции. Необходимо следить за тем, чтобы «холодный» конец греющего кабеля остался снаружи изоляционного слоя.
- Подведение питания от электрощита (розетки) к обогревающему кабелю. В случае, когда монтаж греющего кабеля на трубы осуществляется в месте, удалённом от электрощита, следует воспользоваться распаечной коробкой.
Дополнительное соблюдение некоторых условий позволит провести качественный монтаж обогревателя и получить наибольший эффект обогрева коммуникаций:
- Поскольку пластиковые трубы лишены алюминиевой прослойки, следует предварительно обернуть их фольгированным скотчем. После этого вся поверхность трубы будет нагреваться равномерно.
- Отрезки нагревающего кабеля, не превышающие 1,4 м в длину, следует монтировать к трубопроводным вентилям, фланцам крепления. Это даст возможность, в случае необходимости, легко провести разъединение системы труб.
- Нельзя допускать пересечения резистивного нагревающего кабеля во избежание его перегорания. Это не относится к саморегулирующемуся нагревательному кабелю, поскольку он негорюч.
- Необходимо обеспечить максимально возможную защиту нагревательной системы от влаги, используя для этого тепло- и гидроизоляцию.
Обязательно необходимо предусмотреть разметку на изоляции трубопровода с указанием необходимой информации о наличии нагревающего кабеля на трубах.
Если изоляции недостаточно для предотвращения промерзания , приходится обеспечивать безопасную температуру. Делают это с помощью набора устройств, рассмотренных в данной статье. Основные функции выполняет кабель для обогрева . Его правильный выбор и применение помогут решить поставленную задачу без лишних затрат и трудностей.
Читайте в статье
Как используют специальный кабель для обогрева водопроводной трубы
Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.

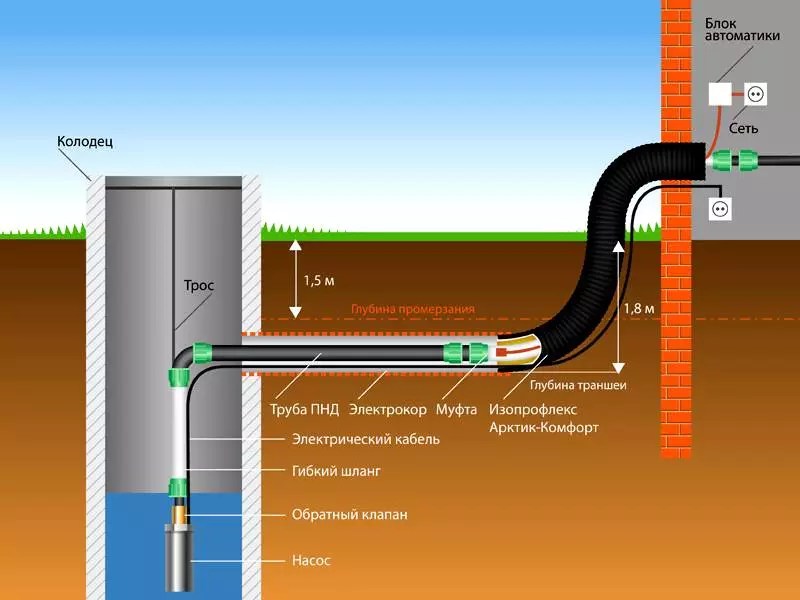

На этом рисунке приведена схема стандартной автономной . Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.
С двухжильным кабелем работать проще, так как электрический контакт в нем создан в торцевой части. В некоторых изделиях этого типа только один проводник предназначен для нагрева.
Главным преимуществом таких нагревателей является их относительно низкая стоимость. Но есть и недостатки, о которых должен знать будущий пользователь:
- Резистивный кабель для обогрева обязательно надо дополнять устройством управления. с помощью специального датчика фиксирует понижение температуры ниже определенного уровня, включает и выключает систему.
- Выполняется нагрев по всей длине проводника, вне зависимости от разного уровня охлаждения отельных участков . Это не экономично.
- Подбирается определенное сопротивление, обеспечивающее необходимый нагрев при напряжении питания 220 V. Поэтому произвольное изменение невозможно.
Саморегулирующийся нагреватель
В этом названии нет преувеличений. Инженерам действительно удалось создать изделия, которые не нуждаются в применении внешнего управления.
На схеме обозначены привычные элементы: медные жилы, экранирование, устойчивая к высоким температурам фторопластовая изоляция. Но здесь главную полезную функцию выполняет особая матрица. Ее проводимость изменяется при повышении/ снижении температуры. Одновременно с этим происходит уменьшение/ увеличение нагрева.
Эти изделия стоят дороже резистивных аналогов. Однако они намного экономичнее в эксплуатации. При их применении температура будет повышаться только там, где это действительно надо.
Создание системы обогрева
Реализация планов будет проще, если разделить весь проект на этапы:
- Подготовка чертежей и списка комплектующих деталей, инструментов, расходных материалов.
- Подключение нагревательных элементов к проводам электропитания.
- Монтаж внутри (снаружи) .
- Дополнительные мероприятия.
Соединение нагревателя и кабеля электропитания: инструкция
Ниже приведен алгоритм действий и особенности, которые пригодятся на практике:
| Рисунок | Инструкции |

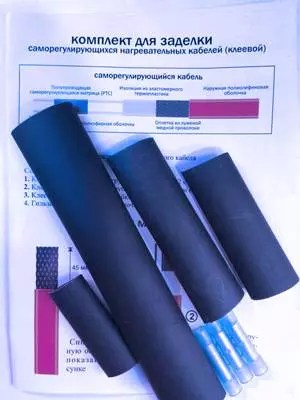

 | Приобретите специальный комплект, предназначенный для заделки саморегулирующихся кабелей. В него включают металлические гильзы, которыми создают электрические соединения. Пригодятся с клеевым составом внутри. При нагреве они сжимаются, обеспечивают необходимую изоляцию, герметичность. |
 | Кабель отрезают по нужному размеру. С присоединяемого конца удаляют защитные оболочки на длине 40-50 мм. Полупроводниковую матрицу аккуратно разделяют по средней линии. |
 | На эти участки надевают разные трубки и нагревают их феном. Это позволит впоследствии разнести места соединений для улучшения изоляционных параметров. |
 | Проводники освобождают от внешних слоев на 9-11 мм. |
 | Их вставляют в гильзы и жестко фиксируют с применением кусачек. |
 | Подготовку этой части конструкции завершают, надев трубки большего диаметра (нагревать их пока не надо). |
 | Аналогичным образом подготавливают кабель питания. Удаляют изоляцию. Надевают термоусадочные трубки подходящих размеров. |
 | Провода поочередно, с учетом разной длины, вставляют в гильзы, фиксируют зажимом. |
 | Последовательно сдвигают трубки и нагревают для получения многослойной надежной защиты. |
 | Далее приступаем к изоляции другого конца. Помните, что проводники в нем не соединяют, так как ток проходит только через матрицу. Чтобы полностью исключить вероятность контакта кабель подрезают «ступенькой». |
 | Сверху надевают термоусадочную муфту и нагревают ее. В итоге – будет создано примерно такое изделие. |
Монтаж снаружи трубы
При таком варианте размещения нагревателя для примерного расчета необходимой мощности используют следующую таблицу:
Для более точных действий можно использовать бесплатные , которые предлагаются на официальных сайтах продавцов кабельной продукции. При этом учитывают конкретные условия эксплуатации, температуру жидкости, особенности монтажа. Специалисты не рекомендуют устанавливать нагреватели с мощностью более 17 Вт на 1 м. длины на пластиковые трубы. Но в действительности надо учитывать термостойкость определенного вида полимера. По отношению к металлическим изделиям подобные ограничения не действуют.
Лучше для такого варианта подойдут плоские кабели. Они хорошо прилегают к поверхности, проще фиксируются.
Кабель фиксируют хомутами, стойкими к высоким температурам. Шаг выбирается таким, чтобы исключить провисания. Поверх слоя теплоизоляции из пористого материала устанавливается защитный кожух, предотвращающий его механические повреждения.
При необходимости увеличить нагрев добавляют . Желательно размещать их в нижней части трубы, так как именно там начинаются нежелательные процессы обледенения.
К сведению! В некоторых местах можно уменьшить шаг намотки, сделать обратный виток для увеличения площади нагрева.
Установка греющего кабеля внутри трубы для водопровода
Такой вариант выглядит предпочтительнее. Внутри трубы изделие хорошо защищено от механических воздействий. Нагреватель находится внутри жидкости, поэтому выполняет свои функции с максимальной эффективностью. Это подтверждают цифры. Для поддержания положительной температуры вполне достаточно 8-10 Вт на 1 м трассы. Этот показатель почти в два раза меньше, по сравнению с предыдущим (наружным) способом установки.
Но эту технологию можно применять только на прямых участках, где нет запорной арматуры.
При проектировании трубопровода следует предусмотреть наличие поворота на 90° и монтаж тройника с подходящими размерами для установки узла сальника.
Управление температурой
Для автоматизации рабочих процессов используют . Сам прибор устанавливают в электрическом щите. Датчик температуры закрепляют на трубе в контрольной точке. Следует помнить о том, что этот элемент может выйти со временем из строя, поэтому его устанавливают в удобном для проведения технического обслуживания месте.
Важно! Недостатком компактных термостатов является отсутствие регулировки и удаленность от рабочей области.
Подключение к электросети обогрева трубопроводов греющим кабелем
Общая мощность системы обогрева может получиться значительной. Поэтому ее подключают к сети 220 V через отдельный автомат. Рекомендуется также установить в этой цепи специализированное устройство защиты (). Оно постоянно замеряет ток. При фиксации потерь, вызванных пробоем изоляции или прикосновением к оголенному проводу, происходит быстрое отключение нагревателя.
Теплоизоляция
Эта операция выполняется обязательно. Она предотвратит тепловые потери и предотвратит проникновение холода. Лучшим изолятором является воздух, поэтому применяют пористые материалы, стойкие к влажности.
Водопровод устанавливается в специальном канале, который сформирован плитами из .
Сколько стоит монтаж нагревательного кабеля для водопровода снаружи трубы: цена проекта
Для подсчета общих расходов учитывайте следующие позиции:
- Приобретение нагревателя и питающего кабеля, термостата, электрических защитных устройств.
- Подготовка и установка изделия, подсоединение к сети питания.
- Монтаж изоляции и механической защиты.
- Покупка припоя и , иных расходных материалов, инструментов по мере необходимости.
Такой проект можно реализовать без посторонней помощи, если использовать предоставленную в этой статье информацию. Для ускорения – приобретайте готовый комплект с кабелем для обогрева водопроводной трубы
Кабельные системы обогрева – это специальные установки, которые благодаря току, производящему тепловое воздействие, накапливающееся в специальных нагревательных элементах, превращают электрическую энергию в тепло.
Эти системы в последнее время приобрели очень большую популярность во многих сферах, для подогрева пола, сохранения тепла в трубопроводах, обогрева кровли, для анти обледенения тротуаров, водостоков, подъездных дорог, подогрев твердеющего бетона, для снеготаяния почвы, теплиц, ступенек, спортивных площадок и так далее.
Основным преимуществом кабельных систем обогрева является малое сечение кабелей, из-за этого, прибавление этих систем не существенно изменяет размеры конструкций, в которых они установлены.
https://www.youtube.com/watch?v=lk5XqC5IAxw
Кроме этого, монтаж таких систем значительно проще, чем систем обогрева основанных на горячей воде, ввиду того, что энергия в кабельные системы подается тоже при помощи тонких кабелей, которые очень просты в монтаже.
Такая система обогрева весьма , потеря энергии в кабельных системах обогрева намного меньше, из-за того, что подводящие кабели делаются с малым сопротивлением и потери энергии для их нагревания очень малы.
Система кабельного обогрева представляет собой один или несколько отрезков кабеля, термостата и датчика, измеряющего температуру.
Принцип работы кабельной системы обогрева заключается в прохождении тока через кабель, именно это и приводит к нагреву провода.
Кабель имеет специальную оболочку, которая выдерживает постоянный нагрев, она к тому же очень хорошо проводит тепло, и именно это позволяет обогревать находящиеся рядом различные объекты и пространство. Кабели также бывают одно и двужильные. Есть кабеля которые саморегулируются и для них, в отличии от первых не требуются терморегуляторы с датчиками.
Кабельные системы обогрева при установке должны быть подвергнуты специальным расчетам, для более рационального применения. Также если правильно установить такую систему, она не будет перегреваться и обойдется вам значительно дешевле чем системы обогрева, базирующиеся на основе горячей воды.
В соответствии со своей конструкцией нагревательные кабели делятся на три вида:
- резистивный греющий кабель;
- саморегулирующийся кабель;
- зональный нагревательный кабель.
Особенностями резистивного кабеля являются его, практически, не изменяющиеся в зависимости от температуры окружающей среды сопротивление и мощность обогрева. К преимуществам относятся низкие стартовые токи и невысокая стоимость. К недостаткам стоит отнести необходимость обязательного подключения датчиков температуры и терморегуляторов (во избежание перегрева).
Саморегулирующийся кабель отличается от резистивного своей способностью уменьшать сопротивление по мере повышения температуры окружающей среды. В результате мощность обогрева уменьшается и достигается экономия электроэнергии. К его достоинствам, кроме экономичности эксплуатации, относятся равномерность обогрева, в зависимости от локальных температур на разных участках, большая безопасность (перегревание и расплав исключены) и неприхотливость при прокладке. Недостатками являются высокие стартовые токи и высокая, по сравнению с резистивным кабелем, стоимость, которая со временем, все же окупается.
Зональный кабель представляет собой нагревательную спираль, обмотанную на токопроводящие жилы. За счет контактов с проводниками через определенные промежутки образуются независимые параллельно подключенные нагреватели. К достоинствам относятся невысокая стоимость, простота монтажа (как и саморегулирующийся, он может быть обрезан и установлен непосредственно на объекте). Недостатки такие же, как и у резистивного кабеля.
- Разработку эффективных технических решений по кабельному обогреву кровли/крыши, водостоков, открытых площадок, уличных ступеней, трубопроводов и технологических емкостей для частных лиц и организаций в соответствии с нормативными документами РФ.
- Поставку материалов и квалифицированный монтаж с соблюдением всех норм и требований действующих на территории РФ.
- Гарантию на оборудование и работы.
Почему мы?
- Многолетний опыт в разработке эффективных технических решений по кабельному электрообогреву, подтвержденный реальными договорами и реальными реализованными объектами.
- Партнерские отношения с ведущими поставщиками кабельной продукции и автоматики позволяют нам предлагать качественные материалы по объективной стоимости.
- Квалифицированные монтажники с многолетним опытом работы.
- У нас есть лицензии на работы и своя сертифицированная электролаборатория.
- Желание работать и развиваться в данном направлении.
Что такое кабельный обогрев?
Основой системы электрообогрева является электрический греющий кабель. Принцип работы которого состоит в том, что при прохождении через него электрического тока кабель способен выделять тепло. Существует несколько разновидностей нагревательного кабеля: резистивный, саморегулирующийся, зональный, бронированный и т.д. Тип кабеля подбирается исходя из задач, которые нужно решить с помощью системы обогрева и особенностей объекта.
Управление такими системами осуществляется специально спроектированнымы шкафами или щитами управления. Работа системы кабельного обогрева может быть полностью автоматизирована и происходить с минимальным участием человека. С помощью датчиков температуры и осадков система электрообогрева может самостоятельно включаться и выключаться при заданных параметрах.
Состав системы кабельного электрообогрева:
- Нагревательные секции(греющий кабель разделенные на секции определенной длины;
- Автоматика (терморегуляторы, термостаты, щиты и шкафы управления);
- Электрораспределительная сеть (силовые провода, монтажные коробки, узлы подвода электропитания, сюда же входят информационные провода для датчиков);
- Крепеж (монтажные ленты, сетки, кронштейны, зажимы, клейкие ленты, метизы).
Устройство нагревательного кабеля:
Саморегулирующийся кабель
- токоведущие жилы
- тепловыделяющая матрица на основе углеродного компаунда
- внутренняя изоляция
- экранирующая оплетка
- внешняя изоляция
Резистивный кабель
- нагревательные жилы
- внутренняя изоляция
- экранирующая оплетка
- внешняя изоляция
Зональный кабель
- токоведущие жилы
- внутренняя изоляция
- промежуточный слой изоляции
- экранирующая оплетка
- нагревательная жила в виде спирали, через равные промежутки контактирующая с токоведущими жилами
- внешняя изоляция
Кабель с минеральной изоляцией
- нагревательная жила
- изоляция из окиси магния
- оболочка из нержавеющей стали
Принцип работы нагревательного кабеля
Технологическим достоинством саморегулирующегося кабеля является способность самостоятельно изменять степень нагрева любого участка кабеля в зависимости от окружающей температуры. Кабель, находящийся под снегом или льдом будет нагрет значительно сильнее, чем его же часть, на которую попадают солнечные лучи.
Достигается этот эффект благодаря наличию нагревательной матрицы между двумя токопроводящими медными жилами. Проводимость матрицы прямо пропорциональна воздействию на неё температуры. Чем ниже значения, тем выше пропускная способность электрических токов. Тем сильнее нагревается кабель и тем эффективнее размораживается лёд и снег вблизи уложенного кабеля. Саморегулирующийся кабель прост в монтаже. Есть возможность устанавливать кабель практически любой требуемой длины. Из минусов нужно отметить высокие пусковые токи, и снижение теплопроводимости матрицы на 5-10% в год, в зависимости от производителя и условий эксплуатации.
Степень нагрева резистивного кабеля зависит от его сопротивления и величины поданного на него электрического тока. Значение сопротивления зависит от общей длины кабеля. Для эффективной работы системы требуются отрезки строго определённой длины. Этот недостаток проявляется при монтаже системы обогрева на зданиях со сложными конструкциями крыши и отвода с неё естественных осадков. Весь резистивный кабель имеет одинаковую температуру нагрева. При перехлесте и перегреве резистивный кабель скорее всего выйдет из строя.
В последнее время на рынке электрообогрева появился новый продукт - зональный кабель . По своим техническим и эксплуатационным характеристикам зональный кабель имеет ряд преимуществ перед резистивным и саморегулирующимся кабелем. Зональный кабель можно устанавливать отрезками практически любой длинны, не имеет пусковых токов, не боится перехлестов и перегрева, имеет одинаковую температуру нагрева, отсутствует падения погонной мощности. Защищен от механических повреждений и воздействия ультрафиолета. Все эти качества делают систему злектрообогрева более эффективной и долговечной.
Зачем устанавливать систему кабельного электрообогрева?
- Обеспечивает сохранность имущества, материальных ценностей в период образования наледи и снего-ледовых масс;
- Обеспечивает безопасность людей в период образования наледи и снего-ледовых масс.
Заполните форму и наш менеджер перезвонит Вам. Бесплатно рассчитаем параметры системы по кабельному обогреву
