Любая стиральная машина - это потенциальный источник протечек. Однако современные производители продумали и эту проблему. Решение получило название «аквастоп для стиральной машины». Он предназначен именно для того, чтобы обезопасить свою и соседскую квартиру от нежданных оказий.
Под понятием Aquastop подразумевается устройство, которое способно защитить помещение от затопления , случающегося в результате повреждений .
Заливной шланг стирального устройства может повредиться по разным причинам:
- лопнуть;
- быть порезанным предметами с острой кромкой;
- испорчен домашними животными.
Нельзя сбрасывать со счетов банальный срыв, от которого никто не застрахован. Привести к затоплению способна и трещина на фитинге трубы, ведущей к стиралке. Но какими бы ни были причины, они ведут к существенным финансовым потерям, ведь ремонтировать придется не только свою, но и соседскую квартиру.
Технически система аквастоп представляет собой клапан с пружиной. Такое приспособление будет срабатывать при условии падения давления. Например, если зафиксирована протечка, поступающая вода тут же перекрывается. Это позволяет не беспокоиться о закрытии-открытии , который подает на шланг воду.
Система защиты от протечек Bosch WFT2830
Одной из главных особенностей такой системы является очень толстый шланг для подачи воды - он выдержит давление примерно в 70 бар (к слову, обычный трубопровод выдержит только 10 бар). Именно в нем установлен электромагнитный элемент клапана, который аналогичен такому же в самом аппарате машинки.
Этот элемент именуется вентилем безопасности, и его нормальным положением считается, когда он закрыт.
Производители продумали строение этой системы вплоть до мелочей: например, сам шланг негерметичен - вода уходит из него в специальный поддон. А уже в поддоне находится чувствительный элемент, который замкнет контакты клапана, и вода просто перестанет поступать в машинку.
Кстати, еще одна функция клапана - закрывать подачу воды при неправильно рассчитанной . Это связано с тем, что мыльная пена переполнит нижний бак и начнет выходить наружу. В некоторых моделях предусмотрена и откачка воды, но произойдет она в том случае, если не сработают аварийный или рабочий клапаны.
Виды аквастопа для стиральных машин
Первыми аквастоп для стиральной машины внедрили разработчики стиральных аппаратов Бош еще в начале девяностых годов прошлого столетия. С тех пор появилось много разновидностей подобных клапанов - каждый из них имеет свои преимущества и недостатки:
Как самостоятельно монтировать аквастоп
Если в вашей стиральной машине нет такого устройства «с рождения», его можно поставить самостоятельно. Сделать это можно следующим образом:
- Агрегат отключается от водоснабжения и электроэнергии.
- От машинки отсоединяется подающий воду шланг. Возможно, на нем следует заменить уплотнительные кольца и заодно грубой очистки.
- Сам датчик устанавливается на кран подачи воды - при этом устройство следует повернуть по часовой стрелке.
- К аквастопу подсоединяется заливной шланг.
- Перед окончанием работ необходимо проверить качество монтажа, осторожно пуская воду в шланг - это позволит вовремя обнаружить и устранить неисправности.
Дополнительные меры по предотвращению потопа
Существуют и другие методы профилактики протечек, кроме установки специальных средств в стиральной машине.
- Для монтажа подводящих к агрегату водопроводных труб может использоваться разный материал. В основном это металлопластик или полипропилен , но есть еще медные и стальные оцинкованные трубы. Как раз у последнего варианта самый маленький срок службы (не более 30 лет). Что касается металлопластика, то его лучше всего пускать на опрессовочные формы. Хорошо зарекомендовал себя полипропилен, но такая труба не выдержит сильного механического повреждения. Специалисты советуют: лучше не брать алюминиевые краны и фитинговые системы. Достаточно большого давления в системе, чтобы такая деталь лопнула, а это уже приведет к возможным протечкам.
- В ванной комнате можно постелить пол из гидроизоляционного материала . Это обезопасит протекание воды к соседям снизу. Грамотный постеленный настил обеспечит самостоятельный уход воды в канализацию. Единственный минус - уровень пола в комнате немного поднимется.
- Правильным решением будет перекрывать все стояковые вентили, когда хозяев нет дома. Это нужно, прежде всего, в случае уже имеющихся повреждений у стиральной машины: если вода где-то сочиться, она может прорвать и затопить. Кстати, эта рекомендация дается в любой инструкции к такому агрегату, однако не все четко следуют прописанному в мануале.
Аквастоп для стиральной машины является существенным прорывом в области усовершенствований для стиральных машин. Наличие такой системы предотвратит серьезные протекания воды, а, значит, снизит риск серьезных финансовых потерь.
Обнаружить лужу воды под стиральной машиной крайне неприятно, ведь придется не только машинку ремонтировать, но и платить за ремонт соседям, которых вы затопили. Однако на случай протекания воды существует специальная защита и система аквастоп для стиральной машины. Способы такой защиты стоит рассмотреть подробнее и понять в чем недостатки каждого из них.
Варианты защиты
Все стиральные машинки в зависимости от наличия системы защиты можно разделить на три группы:
- машинки без защиты;
- машинки с частичной защитой;
- машинки, полностью защищенные от протечек.
Большая часть машин низкой и средней ценовой категории не оснащены защитой от протекания. Что это означает? А то, что вода подается в машинку от водопроводной трубы через обычный гибкий шланг со специальными гайками на обоих концах. Дно у таких машин, как правило, отсутствует или закрыто пластиковой панелью. И если заливной шланг разорвется, то вся вода в такой машинке вытечет на пол. В многоэтажном доме подобная ситуация приводит к затоплению соседей снизу.
Поэтому на этот случай рекомендуется после выключения машинки закрывать кран на подачу воды либо устанавливать дополнительную систему защиты самостоятельно в виде заливных шлангов с клапанами, о них мы расскажем дальше. В некоторых стиральных машинках высокого класса защита уже установлена. Например, полная защита от протекания воды есть в машинах под марками:
- Asko;
- Ariston;
- Bosch;
- Siemins;
- Miele;
- Zanussi;
- Electrolux.
Частичная защита от протечек
Что представляет собой частичная защита, разберемся, как она работает. Машины с такой защитой от протечек оснащены специальным поддоном, например, таким как на рисунке.
Внутри поддона устанавливают поплавок, оснащенный электрическим включателем. Поддон изготавливают из пластика или из металла, поплавок из пенополистирола. Когда внутри машинки протекает вода, то она попадает в поддон, при определенном количестве воды поднимается поплавок, и срабатывает включатель. По его сигналу машинка переключается в аварийный режим, процесс стирки прекращается, срабатывает помпа и откачивает воду.
Важно! В подобной ситуации на дисплее машинки высвечивается код ошибки, в разных моделях разные обозначения, например, в машине LG появится код E1, а в машине Samsung — E9.
Если произошло протекание воды в поддон, нужно вылить воду из него, а затем искать причину поломки и устранять ее. Обо всех возможных причинах и устранении протечки можно узнать из статьи о том, почему протекает стиральная машина.
Заливные шланги с клапанами
Стиральные машины с частичной защитой называются так потому, что защита срабатывает только тогда, когда вода протекает внутрь машины. Но если шланг прорвется в каком-то месте снаружи, то затопления не избежать. В этом случае стоит подумать о заливных шлангах, оснащенных защитой. Они бывают трех видов:
К сведению! Заливной шланг Аква Стоп рассчитан на давление 70 бар, а это в 7 раз больше максимального давления в трубопроводе.
Полная защита от протечек – система Аква Стоп
Стиральные машинки с полной защитой от протечек воды имеют не только поддон со встроенным поплавком, но и шланг с электромагнитным клапаном, о котором мы рассказывали выше. Другими словами, если в машину с частичной защитой подключить такой шланг, то ее можно будет назвать полностью защищенной.
Подобная защита от протечек считается наиболее надежной. Бесспорно, машины оснащенные системой Аква стоп, имеют преимущество перед обычными машинками. Переплатив за нее несколько тысяч рублей, вам не придется искать качественный заливной шланг и разбираться с тем, как правильно его подключить. Вся система уже отлажена производителем.
Отметим, защита «Аква Стоп» срабатывает в случаях протекания бака стиральной машины, повреждения патрубков, повышенном пенообразовании и выходе пены наружу.
Кроме того, полная защита от протечек сопровождается аварийной системой откачки воды. Она срабатывает в том случае, если по какой-то причине не сработали основной и защитный клапан. Основной клапан – это клапан машинки, к которому непосредственно подключается заливной шланг с защитой «Аква стоп». О том, как работает основной клапан и о его замене можно прочитать в статье «Впускной электромагнитный клапан».
Таким образом, защита машинки-автомат от протечек воды может быть полной или частичной. Как обезопасить помещение от затопления, выбирать вам. Однако лучше на безопасности не экономить, и хотя бы самостоятельно установить на стиральную машину шланг «Аква Стоп», имеющий электромагнитный клапан. Поверьте, оно того стоит!
Эти словосочетания пользователи бытовой техники, основанной на применении воды, слышат постоянно: в специализированных магазинах многие продавцы довольно часто вставляют эти слова в свою речь, когда объясняют достоинства продаваемой техники для дома. Что же называется системой Аквастоп, каким образом она применяется для активной защиты посудомоечной машины, из чего состоит и как произвести ее замену самостоятельно - на все эти вопросы мы попробуем ответить в статье.
В мировой практике любая защита от протечек называется Aqua-Stop или Aqua-Control. В принципе, это обыкновенный шланг подачи воды к бытовой технике, только заключенный в специальный защитный кожух с приспособлением, которое перекрывает воду в случае непредвиденных обстоятельств: порыв шланга, его протекание из-за трещины и т.д. Таким образом встроенная система защиты предохраняет вас от нежелательного потопа. Ее задача сразу же отключить подачу воды в бытовую технику, посудомойку или помощницу в стирке белья, чтобы не допустить протекания воды на пол.
Многие домовладельцы даже не представляют себе, что давление в водопроводной системе довольно большое, да и гидроудары - внезапное повышение внутреннего давления — происходят часто. Без надежной системы защиты шлангов вам просто не обойтись.
Состоит стандартная система Аквастоп из следующих основных частей:
- блок механических или электромагнитных клапанов;
- заливной шланг воды в устройство;
- поддон;
- поплавок;
- провод безопасности;
- кнопка сброса излишков воды.
Устройство Аквастоп: А — Электромагнитный клапан,С — впускной шланг B — контрольный кабель D — Утечки (шланги для воды)
Вся современная техника для дома, в которой используется вода, защищена от нежелательных протечек еще в процессе изготовления. Каждый производитель желает, чтобы пользователи покупали только его модель, поэтому кроме заливного шланга снабжают свои изделия специальными поддонами с электромеханическими приспособлениями.
Вся система работает слаженно и довольно эффективно:
- В шланг подачи воды (2) вмонтированы электромагнитные или механические клапаны (1).
- Когда техника включается в электросеть, то на клапан безопасности подается напряжение, он открывается, а рабочий клапан пока закрыт.
- Если пользователь нажимает кнопку пуск и машина начинает цикл, то рабочий клапан открывается.
- При возникновении протечки вся вода поступает в поддон (3), где за ее уровнем следит поплавок контроля (4). Если уровень воды повышается, то размыкаются контакты. Провод безопасности (5) предназначен для отключения питания, идущего на аналогичный клапан, подача тока прерывается - клапан перекрывает подачу воды.
- После устранения всех неисправностей нужно нажать кнопку сброса, и система снова готова к работе.
Каждый известный бренд бытовой техники сегодня используют именно такую систему защиты от протечек, потому что она двойного типа: Аквастоп заливного шланга - наружная защита, а саму технику защищает внутренняя система Аква-контроль.
Защита заливного шланга
Промышленность выпускает специальные шланги со встроенными механизмами для отключения подачи воды разными способами. Существуют следующие системы, которые отвечают за защиту от нежелательных протечек заливного шланга:
- механическая;
- с применением абсорбента;
- электромагнитного типа.
Первый вариант сейчас применяется весьма редко, но можно встретить его на бюджетных посудомоечных машинах Bosch. Система состоит из клапана и пружины , рассчитанной на определенное давление воды - при возникновении протекания оно падает, пружина срабатывает и клапан перекрывает поступление воды. Такая система не способна распознать мелкие утечки от свища, подтекания прокладок, что может принести немало вреда.
Система с Аквастопом механического типа распознает только 147 утечек из 1 тысячи, а это только не более 85% защиты, что на сегодня считается намного ниже нормы.
По своей сути такая система работает, как один шланг внутри другого, сделанного из гофрированного пластика: если внутренний слой повредился, то пластиковый будет довольно надежной защитой.
Механический тип
Когда происходит утечка, то система защиты моментально срабатывает - загорается индикатор красного цвета на корпусе, вода отключается.
Механический клапан , установленный на сливном устройстве, после срабатывания из-за выхода из строя шланга непригоден к дальнейшей эксплуатации. Поэтому устанавливают новый сливной шланг, что является основным недостатком такой защиты от протечек.
Система защиты на основе применения абсорбента применяется гораздо чаще, действие ее не отличается сложностью: влага из протечки стекает в специальный резервуар с абсорбентом, который мгновенно разбухает, расширяясь при этом, чем перекрывает при помощи клапана доступ воды в посудомоечную машину.
С применением абсорбента
Главным недостатком является тот факт, что он тоже одноразовый : абсорбент внутри корпуса разбухает и затвердевает, плотно запирая клапан, исключая возможность его повторного использования, в том числе и шланга. Системы с применением абсорбента бывают с плунжером или только с наличием пружины, других в мировой практике не встречается.
Электромеханическая система защиты с Аквастопом работает по схожей схеме, что и система с абсорбентом, но ее основой является электромагнитный клапан. В корпусе такого устройства может быть один или два клапана. Вода по шлангу стекает в поддон машины марки Bosch, устройство с абсорбентом начинает впитывать ее, разбухает - клапан перекрывает доступ воды в машину.
Специалисты утверждают, что Аква-контроль, работающий с электромагнитным клапаном, не обеспечивает защиту лишь в 8 случаях из 1000 вариантов протечек.
Электромеханическая система защиты
Возможные проблемы
Главная проблема шлангов с Аквастопом - это невозможность их удлинения или установки в труднодоступных местах. Из-за габаритов достаточно массивного корпуса, подсоединение к крану бывает весьма проблематичным. Кроме этого, многие пользователи именно машин Bosch уверяют, что корпус надо устанавливать стрелкой вниз, поэтому при монтаже сверяйте свои действия с прилагаемой инструкцией.
При возникновении любой протечки машина выдает ошибку Е15 - если сработала система Аква-контроля, сверьтесь с инструкцией и вам все станет ясно. Но иногда такое предупреждение на дисплее не высвечивается, а вода в машину не идет . В этом случае ваши действия должны иметь следующую последовательность:
- закрыть кран подачи воды на устройство;
- открутить шланг, снабженный системой Аквастоп;
- посмотреть внутрь шланга - клапан должен быть виден сразу за гайкой;
- если между ним и корпусом гайки нет промежутка - система сработала и вода через такой шланг к машине не пройдет.
Для полной уверенности надо открутить нижнюю лицевую планку, посветить фонариком в поддон: если есть вода, значит система защиты сработала, остается найти протечку.
Самостоятельная установка
Заменить старый шланг работа не трудная - перекрываем воду и демонтируем шланг, а на его место устанавливаем новый. Если применялась система с электромагнитным клапаном, то нужно аккуратно подключить проводок со штекером к датчику, который находится рядом с заливным входом на машине.
Любая система довольно эффективна и защищает вашу бытовую технику от различных протечек и неприятностей, заканчивающихся потопом. Специалисты не зря советуют устанавливать системы защиты Аквастоп, они работают просто - замену осуществит любой пользователь, не имеющий никаких технических знаний.
Редкий владелец квартиры не знает, сколько несчастья приносит затопление квартиры вследствие незакрытого крана на кухне или в ванной комнате, а также протечек воды в системах водоснабжения и отопления. Потоп в квартире влечет за собой колоссальные материальные убытки и нелицеприятные разбирательства с соседями, живущими этажом ниже. Залитые водой стены квартиры могут быть причиной выхода из строя скрытой электропроводки и поражения электрическим током. Разработанные и внедренные массовое производство комплектов защиты от потопа позволят избежать и забыть все связанные с этим проблемы. Далее мы рассмотрим, как работает защита от протечек воды в квартире, а также предоставим обзор и сравнение систем, наиболее популярных на сегодняшний день.
Принцип работы и составляющие элементы
Комплект системы защиты состоит из следующих элементов:
- Блок управления.
- Датчики протечек воды.
- Краны автоматического перекрытия подачи воды в системе водоснабжения и отопления квартиры.
Разобраться, как работает защита, не трудно. Датчики устанавливаются в местах, в которых с наибольшей вероятностью могут возникнуть протечки. Как правило, они устанавливаются под ванными и умывальниками, стиральными машинами и приборами водяного отопления, как показано на схеме ниже:
При контакте с водой с них снимается сигнал и подается на модуль управления (контролер), который выполняет функции диспетчера. Получив сигнал о наличии воды на подконтрольном участке системы защиты от протечек, контролер подает команду на электропривод шарового крана или на электромагнитный быстрозапорный клапан, которые аварийно перекрывают воду в системе водоснабжения или отопления квартиры.
Обзор современных систем защиты от затопления
Возможность обустройства квартиры защитой от затопления – это не перспективы на далекое будущее. Это один из реальных шагов, который можно сделать сегодня к внедрению в свое жилье высоких технологий системы «умный дом». В наши дни на рынке занимают доминирующую позицию несколько комплексов, обеспечивающих защиту квартиры от протечек. Заслуженным спросом пользуются готовые комплекты следующих типов:
- «Нептун»
- «Gidrolok»
- «Стоп потоп «Радуга»
Зачастую рядовой потребитель, столкнувшись с выбором защиты, попадает в затруднительное положение и попросту не знает, какая лучше подходит для обеспечения безопасности его квартиры от протечек и предотвращения потопа. Произведенный анализ рабочих технических возможностей и характеристик перечисленных устройств позволит сделать сравнение их преимуществ и недостатков, на основании чего произвести выбор необходимого устройства защиты.
Нептун
Продукт российской разработки, который первым появился на рынке России еще в далеком 2000 году. Бренд Нептун по мнению издания Moscow Business Times является самой популярной системой контроля протечек воды на российском рынке. В ассортименте компании есть решение на любой бюджет – от доступного комплекта стоимостью менее 10 000 рублей до ультрасовременного с управлением на смартфоне. Защиту от протечек воды Нептун можно установить не только на трубы водоснабжения, но и на отопление и водяной полотенцесушитель, которые также представляют риск протечек воды.
В продуктовой линейке представлены готовые комплекты для квартиры, а также отдельные комплектующие, что позволит Вам собрать комплектацию именно под Ваши задачи. Кроме этого, датчики протечки Нептун работают не только на проводах, но и по радиоканалу, что позволяет устанавливать защиту от протечек воды на объектах с законченным ремонтом, где уже нет возможности спрятать провода.
Гарантия у систем контроля протечек воды Нептун составляет до 6 лет на все элементы системы.
Стоит отметить, что защита от протечек воды Нептун уже долгие годы комплектуется известными на весь мир шаровыми кранами Bugatti, которые сделаны в Италии. Особенность данных кранов, кроме сильного бренда в мире сантехники, премиальных уплотнительных материалов, мощности электродвигателя еще и в том, что у электропривода есть ручное аварийное управление, то есть кран можно открыть/закрыть без электричества.
Чтобы выбрать подходящий комплект защиты от протечек Нептун необходимо учитывать три основных момента:
- Закончен ли ремонт у Вас на объекте. Если ремонт только начинается, то можно выбрать любой комплект Нептун, так как все модули управления поддерживают проводные датчики. На стадии ремонта помещения обычно используются именно они, так как это дешевле беспроводных датчиков и не нужно время от времени менять батарейки.Если ремонт уже завершен и спрятать провода от датчиков нельзя, то подойдут только комплекты, которые поддерживают радиодатчики – это Neptun Bugatti ProW+ и Neptun Bugatti ProW+ WiFi
- Диаметр труб водоснабжения, отопления или водяного полотенцесушителя. Готовые комплекты Нептун комплектуются шаровыми кранами определенного диаметра. К примеру, самый частый размер кранов для квартиры – это ½ дюйма. Уточните это на своем объекте или у своего мастера.
- Бюджет, который выделен на покупку системы контроля протечек воды Нептун. От бюджета зависит набор опций, который получит потребитель.
Neptun Aquacontrol – самая доступная система защиты от протечек, так как стоимость менее 10 000 рублей за комплект для квартиры (модуль управления, два крана и два датчика). Данный комплект комплектуется модулем Neptun Base – это очень простой и надежный модуль управления, который перекроет воду в случае протечки и раз в месяц сделает автоматический проворот кранов против их закисания.
Neptun Bugatti Base – это отличное соотношение цены и качества. Как и в предыдущем комплекте используется простой модуль Base, однако шаровые краны уже итальянского производства Bugatti с большим запасом прочности. У модуля Neptun Base нет резервного питания – если это функция Вам важна, то обратите внимание на модули серии ProW.
Neptun Bugatti ProW – это комплект с расширенным функционалом, который работает на проводных датчиках. Дополнительные возможности модуля ProW:
- Защита кранов от закисания (автоматический проворот крана 2 раза в месяц).
- Напряжение питания на кранах –12 В постоянного тока
- Встроенный источник резервного питания.
- Адресность – возможность индикации протечек по 4 линиям.
- Возможность подключения систем оповещения, охранных систем и интеграции с «умным домом» (наличие слаботочного реле).
- Индикация состояния шарового крана (откр./закр.).
- Индикация состояния резервного питания.
- Возможность открытия и закрытия шарового крана вручную (кнопка на модуле).
Neptun Bugatti ProW + аналогичен модулю ProW, но имеет возможность работать не только с проводными, но и с радиодатчиками – это идеальный выбор для тех, кто завершил уже ремонт дома.
Neptun Bugatti ProW + WiFi – это самый современный и функциональный интересный модуль управления. Вот что он умеет:
- Управление системой защиты через смартфон. Для этого достаточно установить бесплатное приложение и синхронизировать мобильный телефон.
- Своевременное оповещение о возникновении аварии. Помимо того, что модуль издает звуковое и световое оповещение на лицевой панели, дополнительно сведения о возникновении протечки поступают на экран вашего мобильного телефона. Очень важная функция, особенно, если в это время дома никого нет.
- Мониторинг показания расхода горячей и холодной воды. Теперь совсем не обязательно каждый месяц вручную снимать показания, открывая шкаф со счетчиками, который находится в ванной либо на кухне. Достаточно открыть мобильное приложение и просмотреть показания в нем. Это очень удобная функция для тех, кто сдает квартиру в аренду.
- Резервное питание системы защиты. Даже если на продолжительное время (до 36 часов) отключится электроснабжение квартиры либо дома, модуль Neptun ProW+Wi-Fi будет работать. Разработчики внесли в конструкцию элементы питания, которые и будут являться источником резервного питания. Кстати, приложение заранее оповестит Вас о необходимости замены данных элементов питания.
- Индикация положения шаровых кранов. Можно не только дистанционно наблюдать за кранами, но и при желании автоматически ими управлять (закрывать и открывать). Если, уехав в отпуск, вы забыли перестраховаться и перекрыть воду, это всегда можно сделать через приложение.
- Функция автоматического проворачивания кранов. Представляет собой режим самоочистки шаровых кранов, предотвращающий «закисание» запорной арматуры. Автоматический проворот осуществляется через каждые 15 дней.
- Управляющий модуль Neptun ProW+Wi-Fi можно подключить к системе «Умный дом» и охранной сигнализации жилого дома. Для этого предусмотрен специальный выход.
В таблице, представленной ниже, приведено сравнение моделей «Нептун».
Как работает защита от затопления на примере комплекта Нептун, показывается на видео:
Резюме:
- Система Нептун за долгие годы заработала признание покупателей о чем говорят данные по продажам – это самая популярная защита от протечек воды в России (источник: Moscow Business Times).
- Каждый покупатель может выбрать свою систему исходя из бюджета и опций. Самый доступный комплект стоит менее 10 000 рублей.
- Система Нептун комплектуется итальянскими кранами Bugatti.
- Есть очень интересное решение Neptun ProW+ WiFi с управлением на смартфоне.
При подготовке данного материала нашим читателям любезно предоставили скидку 15% на весь ассортимент магазина Нептун. Сайт: системанептун.рф . Промокод: самэлектрик.
Gidroloсk
Продукция российской компании «Гидроресурс». Если проводить сравнение с устройством «Нептун», можно отметить, что принцип ее работы тот же, в комплектацию входят датчики воды, контроллер и шаровые краны с электроприводом. Компанией разработаны и внедрены в производство несколько моделей систем защиты от протечки, базовым вариантом которых служит «Gidroloсk Standart».
Дополнительные опции моделей защиты от протечек воды Гидролок:
Gidrolock комплектуется тремя датчика, технические возможности данного устройства защиты от протечек воды предусматривают подключение 20 проводных и до 100 беспроводных датчиков. Время аварийного прекращения воды до 30 секунд. Производитель гарантирует 10 тысяч рабочих циклов и общую гарантию работоспособности комплекса защиты 3 года.
Обзор комплекта Гидролок демонстрируется на видео:
Российская разработка от компании «Суперсистема». Принцип действия и комплектация такие же, как у двух предыдущих аналогов. Благодаря внедрению в конструкцию кранов инновационных материалов значительно снижены усилия на преодоление трения, аварийное закрытие кранов при обнаружении протечки в квартире происходит за 3 секунды с минимальной затратой электроэнергии.
По сравнению с другими системами «Аквасторож» работает при рабочем напряжении, величина которого составляет всего 5 Вольт. Степень автоматизации системы управления не требует вмешательства человека. Комплектуется четырьмя датчиками, возможен, как проводной, так и беспроводной вариант. Гарантия от производителя 4 года.
Обзор комплекта «Аквасторож»:
Стоп потоп «РаДуга»
Характерной особенностью данной системы защиты является то, что все датчики беспроводные и работают в режиме подачи радиосигналов, мощность которых позволяет сохранять работоспособность на расстоянии 20 метров от контроллера в условиях многоквартирного дома. В комплекте изделия входит 1 электромагнитный клапан, 4 датчика. Блок управления рассчитан на подключение 9 датчиков.
По сравнению с системами защиты, «Аквастоп» — это всего лишь механическое приспособление, разработанное российскими и итальянскими специалистами. Предотвращает затопление помещения водой в случае порыва шланга заполнения стиральной машины. Устанавливается перед шлангом при помощи резьбового соединения, как показано на схеме ниже:
В случае нарушения герметичности шланга и понижения давления в системе, «Аквастоп» в считанные секунды перекроет воду, что остановит дальнейшую протечку. Принцип работы аквастопа демонстрируется на видео:
Сравнение стоимости комплектов
Напоследок предоставляем к вашему внимание сравнение стоимости предоставленных систем защиты от затопления квартиры:
| Система защиты от протечек | Ориентировочна стоимость (у.е.) |
| «Нептун» | 148-351 |
| «Gidroloсk» | 219-383 |
| 223-368 | |
| «Стоп потоп «РаДуга» | 0 ) Не нравится(0 )
Заливной шланг стиральной машины, который подает водопроводную воду, при эксплуатации машины может давать течь, поэтому он должен иметь специальную защиту от протечки воды. Современные стиральные машины оборудованы такой защитой - системой «Аквастоп» (AquaStop). Ее действие направлено на предупреждение непредвиденного появления воды в корпусе прибора. В стиральных и посудомоечных машинах различных брендов система защиты от протечек имеет и другие названия, такие как AquaSafe, Aqua Alarm и Waterproof, однако, принцип работы «Аквастоп» в машинах разных моделей и брендов практически одинаковый.
Для предотвращения протечки, что может вызывать затопление собственного помещения и соседей, кран, которым подается холодная вода в барабан стирального или посудомоечного оборудования, обустраивается защитным клапаном «Аквастоп». Он автоматически может отключить поступление воды, когда в системе подключения стирального оборудования возникает аварийная ситуация по причине появившейся протечки. Система защиты срабатывает и подает тревожный сигнал владельцу оборудования.
- Механических клапанов «Аквастоп».
- Водозапорных блокираторов Water Block.
- Шланга «Аквастоп » с порошковым типом, если присутствует абсорбент.
- Встроенной системы, имеющей частичную защиту от поплавкового датчика, оборудованного выключателем.
- Встроенной системы полной блокады, когда подключают шланг «Аквастоп», который имеет электромагнитный клапан для совместной работы с системой частичной блокировки.
- Полной системы блокировки от протечки с участием внешних датчиков.
Работа с механическим клапаном
Механический клапан защиты «Аквастоп» работает по принципу, который заключается в том, что он реагирует при резком изменении давления в тех моментах, когда срывается шланг или происходит его механическое повреждение. В таких ситуациях клапаном блокиратора, который находится внутри гибкой трубы, механическим способом перекрывается поступление жидкости на участок, где обнаружена протечка. Клапан пропускает определенное количество жидкости, создавая рабочее состояние, потому что пружина, находящаяся внутри шланга, имеет параметры расчетного коэффициента жесткости, когда больший объем не допускается.
В ситуациях, когда увеличивается давление, выходное отверстие может полностью блокироваться защитой. В ситуациях незначительных протечек в резьбовых соединениях или при небольших подтеканиях заливного шланга давление мало изменится, поэтому защита может не увидеть жидкость и не подать сигнал тревоги.
Водозапорный клапан (блокиратор) Water Block
Эта система защиты отличается от других принципом работы и состоит в том, что здесь учитывается объем пропущенной жидкости, которая проходит через трубу с клапаном. Установка блокировки производится сразу в самом начале на заливном шланге поступления воды к стиральному оборудованию. На нем есть отметки, которые регулируют нужный объем жидкости, обозначенный штрихами мерой в 5 л.
В комплекте блокировки имеется специальный ключ, с помощью которого можно выставить тот объем, который требуется для проведения одной полной стирки. Если расход стиральной машиной одного полного цикла составляет 50 л, следует выставить регулятор на цифру 10. Блок защиты не пропустит лишний объем жидкости, потому что программой точно определено количество воды, и в таком случае система будет блокировать ее излишки при подаче. Он будет реагировать даже на незначительные утечки, потому что учитывает объем пропущенного потока жидкости через него, и в этом его преимущество.

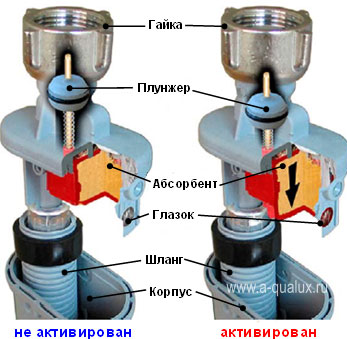

Порошковый абсорбент в шланге «Аквастоп»
Этот тип защиты представляет собой двухслойный рукав. Защита находится внутри наружного рукава, изготовленного из гофрированного пластика. Назначение устройства - удерживать жидкость при поврежденном внутреннем рукаве. Проточная вода подается по внутреннему шлангу, в то время как само устройство находится внутри внешнего шланга. При повреждении внутренней трубки вода собирается в середине внешнего гибкого шланга, происходит внезапное его заполнение, жидкость устремляется к блоку автоматики. Он расположен на участке, где шланг подключен к водопроводу.
В этой системе работают подобные шланги двух типов. Первый оборудован автоматической блокировкой, которая подключена к установленному плунжеру. Он, в свою очередь, связан с аварийным запирающим клапаном и находящимся там абсорбентом, от которого специальная пружина подсоединена к плунжеру. При попадании жидкости на абсорбент происходит его расширение, и в этот момент плунжер с закрепленной пружинкой следует за абсорбентом, при этом плунжер надежно перекрывает вход отверстия, откуда подается жидкость.
В шланги второго типа встраиваются магниты. Стабильное положение плунжера по принципу работы зависит не от действия пружинки, а от созданного двумя постоянными пластинками магнитного поля, когда одноименные полюса магнитов обращены друг к другу. Если абсорбент в предохранителе находится в сухом состоянии, то размер расстояния между пластинками небольшой, он не увеличивается, и поэтому взаимная их отталкивающая сила большая, что и удерживает систему равновесия.
При соприкосновении с жидкостью абсорбент расширяется и магниты ослабляются, в этом случае магнитное поле слабеет и становится незначительным, плунжер сможет перекрыть поступление жидкости под давлением из водопроводной системы крана. Блокировка «Аквастоп» считается надежной только на самом шланге. В ситуации, когда на резьбовых соединениях появится течь или вода начнет протекать в корпусе оборудования, защита не отреагирует.
Частичная система защиты с поплавковым датчиком и выключателем
Если потекла вода на участке, где труба с машиной подсоединяется при помощи резьбового соединения, или появилась течь в корпусе оборудования, то жидкость начинает появляться в нижнем поддоне. «Аквастоп» представляет собой пружину с клапаном в толстом шланге для подводки воды. На полностью герметичное дно электрической машинки устанавливают датчик -поплавок, который при внезапном попадании небольшого количества воды, если произошел подъем выше определенной отметки, всплывает. В этот момент находящийся в основании выключатель датчика мгновенно срабатывает, подается сигнал тревоги о том, что наступила поломка. Движение воды мгновенно останавливается.
Блокиратором останавливается вода с одновременным включением насоса, который будет откачивать жидкость из корпуса и бака. После того как причины появления жидкости в корпусе будут устранены (например, заменен заливной шланг), поплавковый датчик и микровыключатель рекомендуется хорошо высушить, и тогда защита снова будет работать. Если из-за разрушений трубы или появления течи в резьбовом соединении жидкость не появится в поддоне, то блокировочная защита не отреагирует на повреждения машины.
Полная защита электромагнитного типа с совмещенной частичной защитой
Эта система представляет собой две блокировочные системы одновременно: частичную защиту и двухслойный шланг «Аквастоп» с электромагнитными клапанами на специальном блоке, которые включаются последовательно, могут быть электрическими или пневматическими.
Система работает по следующему принципу: если из поврежденной трубы идет протечка по дренажному сливу в нижний поддон, при достижении установленного уровня жидкость будет поднимать датчик в виде поплавка, как это описано раньше. Эта система защиты считается самой надежной, однако в ней отсутствует контроль над появлением просачивания в месте резьбового соединения.
Полная защита с внешними датчиками
Такая система работает по принципу «умного дома» и представляет собой специальный блок управления с подключенными внешними датчиками, которые будут быстро реагировать на протечку. Датчики должны размещаться во всех местах, где допускается прорыв.
Многие модификации имеют световые и звуковые оповещения, могут передавать SMS-сообщения владельцу. Система может не сработать, если в доме неровный пол, потому что вода стекает в сторону и не касается поплавка.
