Трубы отопления прокладываются с уклоном лучевая разводка. Лучевая система отопления для частного дома. Обзор схем и составных элементов системы отопления

03.03.2020

Прежде всего, понадобится начертить лучевую схему на бумаге. Здесь не обойтись без хотя бы минимальных навыков проектировщика и понимания основных принципов функционирования отопительной системы. При отсутствии опыта в проектировании можно заказать чертеж в проектной организации.

Схема лучевой разводки отопления

Тем, кто решил всю работу выполнить самостоятельно, рекомендуется разделить работу на несколько последовательных частей:

Анализ характеристик помещения. Основное правило для прокладывания трубопровода – отсутствие чистовой отделки поверхности, так как трубы укладываются в стяжку.
Определение местонахождения батарей. Устанавливать радиаторы нужно на стенах под окнами.
Составление плана помещения. В нем указываются исходные данные, а именно: места, где установлены батареи и котел.
План также должен содержать места прокладки труб и местоположение центрального распределительного коллектора.
Указание предохранительной и запорной арматуры. К числу необходимого оборудования относятся манометры, термометры, краны Маевского, краны перекрытия и т.п. В плане необходимо перечислить все устройства и указать порядок их установки. Также понадобятся воздухоотводчики – по одному на каждый контур. Отводчики воздуха несут важную функцию – предотвращение образования воздушных пробок.

Коллектор ещё в народе называют «гребенкой», потому как данный элемент системы отопления внешне напоминает гребешок для волос. В основании коллектора используется труба, к которой подходят многочисленные патрубки. В системе отопления лучевого типа используются два коллектора. Один коллектор устанавливается на подаче, а другой на обратке. Циркуляционный насос, как правило, устанавливается на входном коллекторе. Также здесь устанавливается многоходовой клапан, который оснащен термометром. В зависимости от заданной температуры термометр взаимодействует с клапаном, который увеличивает или уменьшает поступление нагретого теплоносителя в общий контур отопления.

После того как теплоноситель отдал тепло нагревательным приборам, по трубопроводу он возвращается в выходной коллектор. Соответственно после этого теплоноситель устремляется к отопительному котлу, где опять насыщается теплом. Также на входном коллекторе устанавливаются балансировочные элементы. Данные элементы регулируют количество теплоносителя, которое может пройти через коллектор. В общем, за правильное отопление помещения и оптимальный баланс нагрева, и отвечают эти оба коллектора.

Ответы на частые вопросы по лучевой системе

Какой диаметр труб выбрать?

Чаще всего при монтаже лучевой системы за глаза хватает труб 16 диаметра. В редких случаях используется больший диаметр. Сейчас мы говорим само собой про диаметр труб от коллектора.

Как сделать в двухэтажном доме?

Многие задаются вопросом, как сделать лучевую систему в двухэтажном доме. Мы можете делать лучевую систему хоть в небоскребе. Главное – это на каждом этаже использовать свой коллектор отопления.

Можно ли сделать лучевую систему в квартире?

Да, можно. Напрямую от ТЭЦ это вряд ли получится сделать. А вот если у Вас своя система отопления или подключитесь к ТЭЦ через теплообменник, то все будет работать.

Лучше двухтрубная система или лучевая?

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
Удобство управления . Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

Коллекторный шкаф - узел управления отоплением во всем доме.

Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
Скрытая прокладка подводок . Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале - несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи - это, согласитесь, вовсе не выглядит преимуществом;
Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

Дорого . Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
Сложно . Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно . Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Заметьте, что при укладке труб в стяжку их нельзя полностью осушить и предотвратить разморозку. Каждая подводка образует загнутую вверх скобу, в которой постоянно будет стоять вода.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Правила монтажа

Как правильно выполнить лучевую разводку своими руками?

Вот несколько базовых правил.

В качестве подводок можно использовать трубы минимального имеющегося в продаже диаметра (15 мм для гофрированной нержавеющей трубы и 16 мм для металлопластика, полипропилена, PEX и PERT);

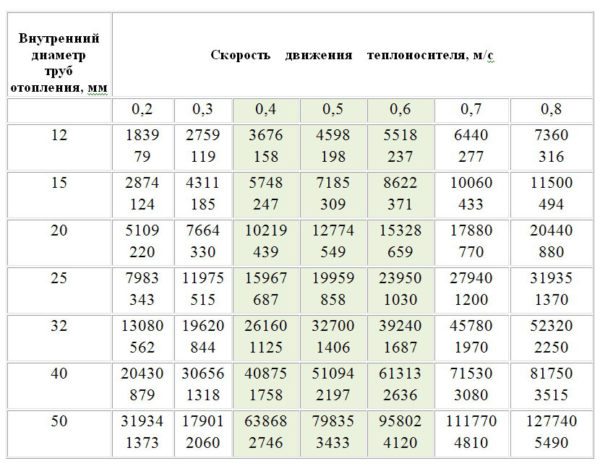

Таблица соответствия диаметра труб и тепловой нагрузки на участок контура. Как видите, диаметра в 15 мм достаточно для любого отопительного прибора.

Все обслуживаемые соединения должны быть доступны после окончания монтажа, поэтому они выводятся за пределы стяжки или штроб;
Для соединения подводок с радиаторами используйте американки. Быстроразъемные соединения сэкономят вам массу времени и сил, если батарею по какой-то причине придется снять;
Ставьте дроссели и/или шаровые краны на оба коллектора (подачи и обратки). Каждый контур должен полностью отключаться независимо от других. Эта инструкция поможет вам не остаться зимой без отопления во всем доме из-за течи единственной батареи;
При монтаже радиаторного отопления прокладывайте подводки в теплоизоляции (например, в трубках из вспененного полиэтилена). Так вы сократите нецелевые потери тепла.

Подводки отопления разведены в трубках из вспененного полиэтилена.

Автоматическая коллекторно-лучевая система

Подачу теплоносителя в радиаторы, включенные по лучевой разводке, можно сделать автоматически регулируемой. В этом случае на термоклапаны обратного коллектора (позиция 2 на рис. «Комплектный коллекторный блок») вместо пластиковой крышки ручного управления (позиция 4 по рис. «Комплектный коллекторный блок») устанавливается малогабаритный электромеханический сервопривод, соединяемый кабелем с аналоговым термостатом или контроллером. Радиаторы подключаются к отопительным трубам вообще без арматуры (можно установить шаровые краны).

Габариты сервопривода термоклапана.

Подобная схема имеет повышенные капитальные затраты, одновременно обеспечивая повышенный уровень комфорта. желаемая пользователем температура воздуха может задаваться с панели управления комнатного термостата, сигналы которого отрабатываются сервоприводами на термоклапанах коллектора-«обратки». Управлять системой может т.наз хронотермостат, предоставляющий пользователю возможность задания программы регулирования температуры на неделю с дифференцированием по дням недели и времени суток.

Заключение

Система отопления с коллекторно-лучевой разводкой труб предоставляет пользователю возможности гидравлической балансировки и индивидуальной настройки режимов работы отопительных приборов. Некоторое увеличение длины труб при лучевой разводке заведомо компенсируется уменьшением их диаметра и простотой монтажа.

Статьи по теме:

Конструкция и принцип работы

Одним из основных элементов коллекторной системы отопления является коллектор (гребенка, коллекторный блок), который распределяет поступающий от котла теплоноситель по нескольким контурам. Количество контуров соответствует числу отводов на коллекторе, сколько отводов на коллекторе, столько и радиаторов в доме.

Коллектор позволяет равномерно распределять теплоноситель по каждому прибору отопления, благодаря чему все радиаторы нагреваются до одинаковой температуры. Равномерный нагрев обеспечивается тем, что к каждому радиатору проложены свои подающая и обратная магистрали.

Конструкция коллектора состоит из нескольких отводов и одного входа/выхода, через который поступает/возвращается теплоноситель от/к источнику тепла. Часто распределительный коллектор, автоматическим воздухоотводчиком, расходомерами и термостатами.

Стоит ли делать коллекторную разводку отопления

Начнем с недостатков. Их обязательно следует учесть при принятии решения о выборе типа разводки труб отопления. Коллекторная система считается дорогостоящей из-за материалоемкости. Кроме того, нужно найти место для обустройства шкафов, что иногда бывает затруднительно. Если же расходы и необходимость выделения места для коллекторов не пугают, то домовладелец получает такие выгоды:

Стабильная работа системы отопления. Оборудование не подвергается воздействию гидроударов, что повышает срок эксплуатации радиаторов.
Упрощенное проектирование. В системе используют трубы одинакового диаметра, что избавляет от лишних расчетов.
Удобный ремонт. Если на каком-либо участке появились повреждения, этот контур просто отключают и устраняют неполадки. Остальные «лучи» работают в прежнем режиме, в доме сохраняется приемлемая температура.
Скрытый монтаж. Трубы располагают в полах, стенах или потолках, а гребенку и автоматику – в коллекторном шкафу. Элементы отопления не портят интерьер.

Так выглядит коллекторная разводка труб

Остановить ли выбор на лучевой разводке или предпочесть старую добрую тройниковую – решать только вам. Взвесьте преимущества и недостатки, подсчитайте расходы на монтаж систем разных типов и приступайте к проектированию. Тепла вашему дому!

Структура системы лучевого отопления

Лучевая схема также подразумевает применение указанных выше элементов, а также важное и отличающее ее от других оборудование – коллектор.

Многие из перечисленных структурных составляющих стандартны, поэтому останавливаться на их описании нецелесообразно. Ниже будут рассматриваться только те из них, к которым предъявляются особые требования.

Источники тепла

Как известно, это основной агрегат любой системы обогрева дома, к выбору которого следует подходить обоснованно. Лучевая схема конструктивно достаточно сложна и, соответственно, требует мощного оборудования.

При выборе мощности котла нужно учитывать, что разветвленная сеть трубопроводов, укладываемая при лучевом отоплении, как правило, в конструкции пола, обусловливает несколько большие теплопотери, влияющие на эффективность системы в целом.

Коллектор отопления

Вторым по важности элементом в такой системе теплоснабжения является коллектор . Он представляет собой устройство в виде короткой трубы с многочисленными патрубками для подключения радиаторов. В литературе часто можно встретить другое его название – гребенка .

Рисунок 2 – Отопительный коллектор

Размеры коллектора можно регулировать в процессе эксплуатации, добавляя новые секции по мере подключения новых отопительных приборов.

Основная его функция заключается в централизованном распределении теплоносителя от источника тепла к отопительным приборам. Так же он позволяет регулировать интенсивность нагрева каждого из них, а также отключать отдельный контур для ремонта или плановой замены без влияния на работу системы за счет установки различного вида запорной и терморегулирующей арматуры.

Лучевое отопление, как двухтрубная система, подразумевает использование двух коллекторов: подачи и отвода, устанавливаемые, как правило, спарено. А для размещения всего узла рекомендуется применение специального шкафа, который не только обеспечит свободный доступ к оборудованию, но и скроет его неэстетичный вид.

Следует отметить, что использование коллекторов в отопительной схеме делает ее легкомодернизируемой и позволяет подключать в систему «Умный дом». Специально установленные датчики предоставляют возможность автоматического регулирования степени нагрева теплоносителя в зависимости от колебаний температуры в помещениях, а также дистанционного управления обогревом дома.

Циркуляционный насос

Система лучевого отопления подразумевает, как правило, принудительную циркуляцию теплоносителя, поэтому обязательно требует установку насоса.

При выборе модели циркуляционного насоса следует учитывать не только его мощность, но и такой параметр, как скорость перекачивания воды в единицу времени.

В зависимости от сложности конфигурации схемы, а также протяженности трубопроводов может потребоваться два устройства, монтируемых как на подаче, так и на обратке.

Трубы

Для организации лучевой схемы теплоснабжения могут использоваться металлические, металлопластиковые и полипропиленовые трубы. При выборе конкретного вида следует исходить не только из стоимости изделий, но и трудоемкости монтажа и ремонта. В связи с этим наибольшее применение нашел вариант из пластика.

При приобретении труб необходимо учитывать, что их диаметр должен соответствовать габаритам входов и выходов котла и коллектора. При необходимости допускается использование переходников.

Выбор распределительного коллектора

Его ещё называют гребёнкой. Необходим для подачи жидкости на тёплый пол, батареи, конвекторы и пр. При помощи него осуществляется отток по обратному контуру, жидкость откуда потом направляется в котёл либо опять смешивается в контуре для температурной регулировки. Коллектор справляется с максимум двенадцатью ветвями.

Как правило, гребёнки имеют резервные запорно-регулирующие и регулирующие температуру элементы. При помощи них возможна настройка рационального расхода теплового носителя по всем контурам обогрева. Присутствие развоздушивателей может гарантировать качественное и стабильное функционирование системы.

Со времен русской печи прошло достаточно большое количество времени, и хотя она является идеальным вариантом лучевого отопления дома , но в настоящее время, ее установка в городской квартире - нонсенс. Но и технологии развиваются с каждым днем, поэтому все системы отопления, в том числе и лучевые, установленные как в частных домах, так и в квартирах, в большинстве своем самые современные, и адаптированы под запросы каждого человека.

Системы отопления, в первую очередь, разделяют по тому, как подводятся трубы от коллектора к радиаторам. Это несколько типов систем, таких, как;

Однотрубная;
Двухтрубная;
Лучевая;

Принцип лучевого обогрева в том, что разводка от коллектора, основного распределителя теплоносителя, подразумевается для каждого радиатора в отдельности. Это самый существенный плюс в данной системе - радиаторы можно включать и отключать, как по отдельности, так и группой .

Кроме того, вентиль подачи тепла можно регулировать . К примеру, если кухня не требует такого количества теплового излучения, за счет работы бытовых приборов, служащих дополнительным источником тепла, то вентиль можно прикрутить. Сделать это можно так, чтобы тепло в кухню поступало, но не в таком количестве, как в остальные помещения. То же самое можно сделать и с теми комнатами, которые не используются по назначению, но тепло в них сохраняться должно. За счет регулирования подачи тепла, возрастает и экономия топлива , а за счет этого, радуют и показания теплосчетчика.

Особенности лучевой разводки

Все системы обогрева производятся с одной целью – отопить помещение, то есть возобновить тепло, которого недостаёт в доме вследствие температурной разницы внутри и снаружи (на улице).

Вариантов объединения всех обогревательных устройств всего два:

Тройниковое подсоединение.
Лучевая разводка системы отопления (коллекторное подключение). В данном случае к каждому устройству при помощи коллектора подводят отдельную пару труб для прямой и обратной подачи теплового носителя.

Первый вариант трубопроводной системы бюджетный. Однако из-за особого соединения труб и подключения к одному стояку , при необходимости монтажа батареи либо отдельного участка, систему придётся отключать целиком и сливать жидкость.

Конечно, можно докупить и запорную арматуру , но стоить установка будет уже намного дороже.

Как правило, классическая разводка трубопровода по периметру является открытой. Веерные системы обогрева в основном располагаются в стенах либо в полу, ведь много труб, лежащих на конструкции, не совсем привлекательно смотрятся в интерьере.

Установка скрытого типа хорошо смотрится в любом помещении. Ведь на виду остаются только отопительные батареи.

Коллекторно-лучевая система отопления стоит не дёшево по сравнению с периметральным устройством системы. Однако преимущество такого монтажа в том, что тёплая жидкость будет распространяться во все точки сразу и равномерно прогревать помещения.

Коллекторная система отопления дома

Плюсы и минусы коллекторной системы отопления

Ознакомиться со всеми достоинствами и недостатками этой обогревательной системы нужно заранее.

Недостатки веерной разводки труб:

можно назвать лишь один веский аргумент против – лучевая система имеет множество элементов в своей конструкции. В том числе труб. Кроме того в ней используется много соединяющих элементов.
Большое количество деталей в этой системе может отразиться на немалых затратах на ремонтные работы. Классическая отопительная система стоит меньше и более дешёвая в ремонте.

Требуется очень ответственно подходить к подключению всех приборов отопления веерной схемы, потому что ошибки могут стать причиной частых поломок системы в целом.

На фоне достоинств лучевой системы обогрева недостатки теряют свой вес. Ведь за минимальные сроки качественно смонтированная система обязательно окупит свою установку. Кроме того в ней есть и множество полезных функций.

Достоинства:

Веерная система позволяет налаживать отопление отдельно в каждой комнате. Таким образом, тепло в помещениях будет распределяться эффективнее, а энергоносители будут экономится.
При монтаже лучевой системы отопления у вас есть доступ к соединениям труб, вы можете вовремя выявить и устранить неполадки.
Трубы классической отопительной системы спрятать довольно сложно. При веерной разводке трубы скрыты в стенах или в поле. Если монтаж качественный и правильный, то элементы не будут заметны глазу.

Верно составленная схема лучевой системы отопления даёт возможность рационально распределять тепло по всех площади дома.

Прежде всего, нужно верно определить диаметры трубопроводов, особенно это касается магистралей, тут не обойтись без гидравлического расчета. Немного проще с лучевыми ветками к радиаторам, их размер можно взять по такому принципу:

для батареи мощностью до 1.5 квт труба 16 х 2 мм ;
для радиатора мощностью свыше 1.5 кВт труба 20 х 2 мм.

Выполняя разводку в полу, все подводки нужно обязательно утеплить, иначе вы будете греть участки стяжки, а батареи будут холодные. Не разбрасывайте трубы как попало, мотивируя тем, что они все равно зальются раствором и беспорядка видно не будет. Это ошибка, ветки надо проложить аккуратно, распределив их попарно, а в конце проставить только вам заметные метки в тех местах, где лежат трубы. Впоследствии это поможет их быстро отыскать в случае аварии.

Произвести монтаж своими руками в одноэтажном доме сравнительно просто. Выбрать оптимальное размещение для шкафа с коллектором (идеально – в нише стены), замерить расстояния и закупить трубы, установить радиаторы. Балансировочную арматуру нигде ставить не нужно, только шаровые краны на батареях. Кстати, при возможности вертикальные участки труб, выходящих из пола, можно упрятать в стены. Тогда присоединения к отопительным приборам будут не видны абсолютно.

Совет. Не используйте в подобных сетях трубы из полипропилена. Они не гнутся и обладают большим линейным удлинением. Да и нелогично в дорогой системе применять дешевые материалы, лучше возьмите металлопластик либо сшитый полиэтилен.

В доме с двумя и более этажами нужно на каждом ответвлении от стояка установить запорно – регулирующую арматуру. На подающем трубопроводе ставится шаровой кран, а на обратном – балансировочный вентиль. Это позволит уравновесить всю систему гидравлически, а также отсекать от обогрева этажи в случае необходимости.

Современные системы отопления

Основной конструктивной особенностью схемы, в этом случае, является наличие одного или нескольких стояков вертикального типа с ответвлениями для обустройства отопления каждого отдельного помещения.

Подводка трубопровода к радиаторам осуществляется по горизонтали.

В настоящее время практикуется как открытая, так и скрытая прокладка трубопровода, но второй вариант является наиболее предпочтительным:

разветвленной тупиковой отопительной системе предполагается нивелирование минимальных по длине труб и гидравлического сопротивления посредством взаимного перекрещивания трубопровода, что становится основной причиной увеличения толщины стяжки;
в периметриальной разводке отопительной системы предусматривается прокладка трубопровода вдоль стен по периметру всего помещения, а также допускается выполнение скрытой прокладки в конструкции пола;
коллекторной схемой предусматривает выполнение параллельного подключения всех приборов отопления на подающий и обратный трубопроводы.

Именно последний способ оптимально подходит для обустройства отопления комбинированного типа, то есть сочетанием традиционного радиаторного обогрева с системой «теплый пол».

Самым бюджетным и простым в исполнении вариантом является традиционная однотрубная система, в которой тепловым носителем происходит последовательное наполнение всех отопительных приборов, что не гарантирует равномерного распределения тепла.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

Боковое (стандартное) подключение;
Диагональное подключение;
Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Лучевая система с теплым полом

Как многие могли заметить, лучевая система отопления монтируется по тому же принципу, что и водяной теплый пол. В теории, можно теплый пол связать с радиаторами через одну гребенку. Этот способ будет особо востребован теми, кто хочет в некоторых комнатах смонтировать теплые полы, а в остальных радиаторы.

Если вы сделаете лучевую систему вместе с теплыми полами, она будет работоспособна. Но учитывайте, что теплый пол – низкотемпературная система, а радиаторы – высокотемпературная.

Если не продумать регулировку температуры, то в одном случае с теплыми полами в комнате вам будет жарко, в другом случае с радиаторами холодно. Имейте это в виду.

Есть еще одно побочное положительное свойство коллекторной системы отопления. А именно комфортный теплый пол. Дело в том, что когда монтируют лучевые системы отопления, то распределитель монтируют ближе к стоякам или центру помещения. При этом трубопроводы от распределителя до радиатора в 99 процентах случаев проходят по коридорам, заходят в комнаты через дверные проемы.

Да трубы в этом случае изолируют трубной изоляцией в один слой. Но многие монтажники знают, что изоляция толщиной 6-9 мм пропускает до 30-ти процентов тепла.

Вот почему, где проходят трубы лучевой системы отопления дома полы не холодные, а комфортно теплые. Одной системой отопления мы ловим двух зайцев. Мы получаем надежную систему отопления без стыков в строительных конструкциях и комфортные теплые полы.

Веские преимущества лучевой разводки

Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а также в связи с различной степенью теплопроводности внешних стен.

На практике соединить все отопительные приборы воедино можно следующими методами:

тройниковым подключением;
лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.

Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.

Галерея изображений

Неоспоримым аргументом в пользу устройства лучевой системы отопления является ее эффективность, намного превышающая контуры с тройниковой разводкой

Разводка лучевой разновидности отопления осуществляется по этажам. Устраивается в основном с нижней подводкой к приборам

Сооружение систем отопления по лучевому принципу стало возможным благодаря разработке и внедрению металлопластиковых и полипропиленовых армированных труб

Трубы подводятся к каждому прибору отопления в виде лучей, исходящих от распределительной гребенки — коллектора

Параллельный принцип подключения приборов к трубопроводу обеспечивает практически равную температуру в них. Разница между температурой подачи и обратки также минимальна, что ощутимо снижает нагрузку на систему

В коллекторной системе может быть только одно кольцо, подключенное к гребенке, или несколько вторичных колец, в которые теплоноситель поставляется через первичное кольцо

Для нормальной работы система оснащается как минимум одним циркуляционным насосом, хоть и рекомендовано устанавливать их на каждое из колец. Устанавливается воздухоотводчик, манометр и предохранительный клапан давления

Веское преимущество лучевой системы

Поэтажная схема устройства

Использование гибких полимерных труб

Вариант подводки труб к радиатору

Технические достоинства лучевого варианта

Принцип первичных и вторичных колец

Техническое оснащение лучевой разводки

Коллектор в предназначенном для него шкафу

При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.

Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.

Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно

Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены. Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.

Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями - от коллектора к прибору

Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.

Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.

Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления

Выбор насоса циркуляции

Лучевая трубопроводная разводка используется обычно в системах горизонтального типа с нижней подачей теплового носителя. Для неё требуется насос, который стимулирует циркуляцию тёплой жидкости по всем ветвям.

Циркуляционный насос уравнивает температурные показатели на входе и выходе контура отопления. Таким образом, повышается качество обогрева. Система становится компактнее и не такой материалоёмкой.

Насос выбирают исходя из производительности, а также высоты напора.

Для правильного выбора циркуляционного прибора в связи с этими характеристиками необходимо знать диаметр труб, их протяжённость и расстояние от самого насоса. Рассчитывать эти показатели нужно уже на стадии составления проекта.

Как установить насос

Для достижения максимального коэффициента полезного действия и качественного обогрева требуется учитывать следующее:

Насосы с мокрым ротором монтируются так, чтобы вал находился горизонтально.
Ставится техника обычно на обратке трубопроводной системы, так как там температуры ниже. Более новые приборы могут устанавливаться и на контур подачи, они не боятся высоких температур.
Должен находиться максимально близко к расширительному баку.
Насос с терморегулятором обязан быть вдали от горячих предметов.
Отопительный контур должен оборудоваться прибором для развоздушивания. При отсутствии его циркуляционный насос покупается с воздухоотводчиком .
Для удаления твёрдых включений перед монтажом специалисты советуют промывать систему.
Перед тем как запустить насос, стоит заполнить систему теплоносителем .

Во избежание шума, стоит подбирать циркуляционное оборудование исходя из производительности отопительной системы.

Многих интересует вопрос, можно ли обойтись без насоса, датчиков и воздухоотводчиков. Ответ – да. Однако потребуется организация некоторых условий, ведь циркуляция теплоносителя будет естественной.

Небольшая дача либо другой маленький объект могут оптимально подойти для системы с естественной циркуляцией жидкости. Однако какой бы не был выбран вариант обогревательной системы, всё должно продумываться на этапе составления проекта.

Про виды циркуляционных насосов можно прочитать в.

Лучевая схема системы отопления особенности применения в двухэтажном доме

Схема отопления с распределителем (это и есть лучевая) очень удобна и эффективно подходит для установки в двухэтажном доме. Все дело в том, что данная система отопления частного двухэтажного дома подразумевает индивидуальную подачу теплоносителя от распределителя к различным приборам отопления .

Одно- и двухтрубная системы отопления

Благодаря конструктивным особенностям, а также продуманности, помещения в доме (в том числе и на втором этаже) нагреваются намного быстрее, чем при использовании более доступной однотрубной системы отопления. Да и эстетически эта схема отопления очень хороша, ведь трубопровод подачи горячего теплоносителя и обратку можно спрятать под напольным покрытием.

Основным (но не единственным) достоинством лучевой схемы отопления можно назвать отсутствие множественных соединений на трубах (это также способствует упрощению монтажных работ). Также, такая система предполагает наиболее равномерное распределение теплоты по всей магистрали, без потерь и прочих неприятностей.

Лучевые системы отопления с естественной и принудительной циркуляцией

Как правило, система отопления Ленинградка в двухэтажном доме не предпочтительная сегодня, так как не дает достичь максимальных показателей обогрева и экономии.

Ей на смену приходит двухконтурная лучевая система, которая может устанавливаться как с естественной, так и с принудительной циркуляцией теплоносителя по магистрали

Нельзя не отметить, что оба этих метода имеют свои особенности, которые важно рассмотреть перед началом монтажа своими руками.

Лучевая система отопления

Естественная циркуляция (самотечная система отопления) – на сегодняшний день применяется не так широко, как 10-15 лет тому назад. Спад популярности связан с тем, что инструкция к подобным системам подразумевает применение труб большого диаметра, что не всегда возможно.

Двухтрубная система отопления с естественной циркуляцией также обязательно должна комплектоваться расширительным баком, который выступает компенсатором расширения теплоносителя. Установка подобного оборудования выполняется в самой высокой точке дома и, порой, это довольно неудобно.

Но, как бы то ни было, именно естественная циркуляция в двухтрубной системе отопления двухэтажного дома позволяет сэкономить. Такая двухконтурная система не требует установки дополнительного оборудования, в частности, дорогостоящих насосов.

Система отопления с естественной циркуляцией

Совет: Если объект недвижимости используется, например, в качестве дачи или же это какой-нибудь долгострой, где нет электричества, то естественная циркуляция в системе отопления будет наиболее целесообразным решением.
Даже без автоматики и дополнительной прокачки теплоносителя в доме будет всегда достаточно тепло и уютно.

Системы с принудительной циркуляцией сегодня получили большое распространение. Еще 5-10 лет тому назад подобный вариант обогрева не получал одобрения среди потребителей в силу своей дороговизны.
Сегодня же, когда цена на автоматику и технику снизилась, позволить двухтрубные системы отопления с принудительной циркуляцией может каждый.

Основным преимуществом и особенностью принудительной циркуляции является искусственная «прогонка» теплоносителя по трубам. Осуществляется такой процесс при помощи специального оборудования – насоса – установленного в подающей магистрали или обратке.

Нельзя не отметить (и это видно на многих фото и видео в сети), что двухтрубные отопительные системы для двухэтажных загородных домов с принудительной циркуляцией вовсе не требовательны к геометрии дома, длине веток и гидравлическому сопротивлению трубопроводов. Автоматика также помогает поддерживать оптимальную температуру в помещениях дома.

Система отопления с принудительной циркуляцией

Выбор труб

Трубы должны быть изготовлены из достаточно гибкого материала – это поможет избежать стыков. Лучший вариант для частного дома – сшитый полиэтилен.
Так как трубопровод не должен иметь стыков (или их количество должно быть сведено к минимуму), поэтому, опять же, лучшим выбором являются полиэтиленовые трубы, которые предлагаются в бухтах. Стыки нежелательно иметь по следующей причине: любое соединение – наиболее слабое место в системе, а так как трубы находятся в стяжке, их разрыв принесет множество проблем.
Трубы из сшитого полиэтилена должны иметь непроницаемую для воздуха прослойку. Если это условие нарушить и кислородные молекулы проникнут через полиэтилен в тепловой носитель, неизбежно развитие коррозии на металлических элементах системы – батареях и теплообменнике.
Если речь идет о многоквартирных домах, оптимальным выбором станут трубы из нержавеющей стали, так как они способны выдерживать экстремальные нагрузки, нередко возникающие при эксплуатации сетей. К тому же нержавейка устойчива к коррозии.
При реализации лучевой схемы применяются трубы относительно небольшого диаметра (по сравнению с подводящим патрубком). Диаметр труб, как правило, колеблется между 24 и 32 миллиметрами.
Чтобы обеспечить защищенность трубопровода от механических воздействий, его укладывают в цементную стяжку. При этом стяжку нужно делать очень аккуратно, чтобы не передавить магистраль.
Наносить декоративное покрытие на пол можно лишь после того, как произведена проверка на отсутствие протечек в цементной стяжке.

Лучевая разводка и теплый пол

Лучевую схему можно применять и для обустройства системы «теплый» пол. При грамотно составленном проекте с учетом всех факторов можно отказаться от радиаторов, сделав теплый пол основным источником для отопления.

Тепловые потоки будет равномерно распределяться по всему помещению, не создавая эффект конвекции в отличие от радиаторов. В результате отсутствует циркуляция пыли в воздухе

Перед тем, как взяться за реализацию идеи по устройству водяных теплых полов, важно учесть следующие особенности:

на бетонное или деревянное основание укладывается отражающий экран со слоем теплоизоляции;
сверху укладывается трубы по петлеобразной схеме;
перед заливкой бетоном производится гидравлическое испытание системы под давлением на протяжении суток;
финишным слоем выступает стяжка или настил.

Коллектор каждого контура должен оснащаться расходомерами и термостатическими клапанами, которые позволяют вести точный контроль расхода теплоносителя и регулировать его температуры.

При разводке труб можно использовать термостатические головки и сервоприводы. Данные устройства позволяют автоматизировать работу теплого пола. Система будет реагировать на изменения в температуре помещения, настраивая комфортный режим для каждой комнаты.

Лучевая разводка для теплого пола требует оснащения коллектора несколькими комплектующими, которые позволяют контролировать, автоматизировать и управлять напольным отоплением для достижения максимального комфорта и энергоэффективности

При монтаже крайне важно правильно зафиксировать трубы, перед тем, как все заливать стяжкой. Для этого можно использовать утеплитель с пазами, арматурную сетку или скобы. Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб). Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам.

Важно, чтобы при заливке трубопровод находился под давлением. Пока бетонная смесь не затвердеет полностью и не пройдет три недели, подавать теплоноситель с рабочей температурой нельзя. Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой.

Особенности монтажа

Любая лучевая система обогрева жилища разрабатывается и монтируется индивидуально, в зависимости от площади дома, количества комнат, выбранного теплоносителя и радиаторов, а также других условий.

Однако есть общепринятая инструкция, которую соблюдает каждый монтажник.

Прежде всего, следует отметить, что лучевая разводка труб никогда делается в городских квартирах. Это обусловлено тем, что подача теплоносителя в многоэтажках осуществляется через вертикальные стояки, соединяющие все квартиры – от первого этажа до последнего.

Устанавливать коллектор в квартире нельзя, так как верхние этажи останутся без отопления

В результате подключения мощных коллекторов горячая вода не будет доходить в помещения, расположенные выше, из-за чего порядок работы отопительной сети нарушится. Жильцы станут жаловаться в обслуживающую организацию, которая, рано или поздно, вынудит вас демонтировать коллекторы, и вернуться к тройниковой системе организации отопления.

Обратите внимание!
Упомянутое выше не касается случаев, когда для обогрева квартиры используется автономный котел.
Он самостоятельно разогревает теплоноситель, которого будет достаточно, чтобы обеспечить потребность жилища, не затронув интересов соседей. . При обустройстве лучевого отопления в частном доме необходимо обратить внимание на такие нюансы:

При обустройстве лучевого отопления в частном доме необходимо обратить внимание на такие нюансы:

На коллекторах, подающих и отводящих воду для батарей, обязательно устанавливаются клапаны, препятствующие образованию воздушных пробок. В процессе эксплуатации весь воздух, оставшийся в системе, выйдет через них наружу.

На обратных трубопроводах нужно ставить клапана, стравливающие воздух

Отопительный контур должен быть оборудован расширительным баком, объем которого составляет 10% от количества циркулирующего по трубам теплоносителя. Целесообразно покупать мембранные емкости закрытого типа.
Монтировать бак желательно на трубопроводе, который соединяет отводящий коллектор с котлом. Это связано с тем, что герметичная расширительная емкость не любит турбулентных водяных потоков, а они реже всего появляются именно на обратке.

На фото – расширительный бак мембранного типа для системы отопления

В отличие от, место установки циркуляционных насосов не так важно. Но и их желательно подключать к трубе, отводящей остывший теплоноситель. В этом случае оборудование проработает большее количество времени.
Во время установки нужно следить за тем, чтобы валы электрических насосов были расположены строго горизонтально. Иначе из-за перекосов быстро выйдут из строя подшипники, и вам придется менять или чинить оборудование.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Способы циркуляции отопления

Система отопления может иметь несколько видов циркуляции теплоносителя. К ним относятся:

Принудительный способ циркуляции;

При естественном типе циркуляцией теплоноситель посредством конвекции самопроизвольно распределяется по всем элементам системы отопления. Для обеспечения наилучшей циркуляции естественным способом в системе отопления применяются трубы большого диаметра. Естественный способ циркуляции теплоносителя, в силу своей меньшей эффективности, имеет некоторые ограничения по площади отапливаемого помещения. Обычно данный способ применяется в небольших частных домах.

Принудительный способ циркуляции давно и очень хорошо зарекомендовал себя. На сегодняшний день на рынке можно встретить огромное количество циркуляционных насосов, которые очень компактны и очень эффективны. У этих насосов достаточно большой эксплуатационный ресурс

При монтаже лучевой системы важно правильно отрегулировать скорость циркуляции теплоносителя. Насос можно устанавливать, как на подаче, так и на обратке

С помощью циркуляционного насоса можно обеспечивать подачу теплоносителя на довольно приличную высоту. При подборе насоса данный параметр тоже необходимо учитывать.

На сегодняшний день принудительная циркуляция, в силу своих неоспоримых преимуществ, несомненно является самым востребованным способом передачи теплоносителя. В число преимуществ входит также очень доступная стоимость циркуляционных насосов.

Как производят веерную разводку

Коллектор является важнейшим элементом рассматриваемой системы. Когда планируется организация веерной системы отопления в двухэтажном доме, коллектор требуется установить на всех этажах. Коллекторы прячут в специальный шкаф. В будущем их будет легко обслуживать либо регулировать при необходимости.

Число соединений сведено к минимуму, это хорошо сказывается на гидравлической стабильности всего отопления.

Котёл – сердце всей системы. Чтобы коэффициент полезного действия всегда стремился к максимальному показателю, требуется учитывать мощность котельного оборудования, расход теплоэнергии обогревательными приборами и тепловые потери системы

Это касается всех котлов, не важно, на каком виде топлива они работают.

Некоторая часть тепла может теряться при большой протяжённости трубопроводной системы, что тоже необходимо помнить.

Комбинированная схема разводки трубопроводов отопления

Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.

Схема комбинированной разводки системы отопления.

Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.

Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».

«Проходная» схема соединения радиаторов.

Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).

Элементы

Основные

Какие обязательные элементы включает лучевая схема отопления?

Изображение	Элемент отопительной системы
	Розливы подачи и обратки . Они соединяют источник тепла (котел, тепловой насос, стояк центрального отопления и т.д.) с коллекторами.
	Коллекторы подачи и обратки . Они соединяют с розливами подводки отопительных приборов. Каждый отвод коллектора снабжается запорно-дросселирующей арматурой - шаровым краном, дросселем или термоголовкой. Арматура делает возможными независимое отключение и регулировку каждого отдельного прибора.
	Подводки . Каждый радиатор или конвектор соединяется с коллектором собственной парой труб. Как правило, подводки укладываются в стяжку, под настильный пол или в штробы.
	Воздушник (кран Маевского или обычный водоразборный кран). Он ставится в верхнюю пробку каждого радиатора. Отопительный прибор монтируется выше подводки и при сбросе контура будет завоздушен.
	Циркуляционный насос, создающий в отопительном контуре гидравлический напор и побуждающий циркуляцию теплоносителя. Тонкие и длинные подводки имеют высокое гидравлическое сопротивление и неспособны работать с естественной циркуляцией. Обычно насос устанавливается на обратном розливе отопления, между коллектором и источником тепла.

Дополнительные

Система отопления дома с двумя отопительными контурами с разной рабочей температурой (теплым полом и радиаторами) дополнительно включает:

Гидрострелку . Она представляет собой трубу-байпас между подачей и обраткой, позволяющую синхронизировать работу нескольких контуров и уменьшить до минимума их влияние друг на друга;

Гидрострелка синхронизирует несколько отопительных контуров с разными режимами работы.

Трехходовой термостатический смеситель , ограничивающий переток горячей воды из высокотемпературного контура в низкотемпературный.

Узел смешения теплого пола с трехходовым термостатическим клапаном (слева вверху).

Основные преимущества и недостатки лучевой отопительной системы

Организация схемы лучевого отопления предопределила ряд ее преимуществ , среди которых нужно отметить:

надежную работу – система исключает вероятность возникновения гидравлических ударов; в ней мало слабых мест, так как количество соединений трубопровода от коллектора до радиатора сведено к минимуму, или они вовсе отсутствуют;
независимость от конфигурации и размеров здания (гибкость) – она позволяет обеспечить эффективный обогрев дома любой планировки и этажности;
сбалансированность - все отопительные приборы нагреваются равномерно;
возможность регулирования, в том числе и автоматизированного, температуры в каждом из помещений;
простота ремонтных и профилактических работ – замена поврежденных участков не требует вскрытия напольного покрытия; для проведения таких мероприятий отключается нужный контур (луч) без влияния на функциональность системы;
возможность модифицирования системы на любом этапе создания и эксплуатации;
эстетичный вид – трубопроводы обычно прокладываются в конструкции пола, а коллекторы устанавливаются в специальных шкафах или нишах.

Несмотря на свою высокую эффективность, у лучевой схемы отопления есть несколько недостатков :

высокая материалоемкость и, соответственно, цена – обусловлена значительной совокупной протяженностью трубопроводов, а также необходимостью приобретения большого количества соединительных элементов, регулирующей арматуры, коллекторов, насосов, датчиков и т.д.;
необходимость в грамотном и качественном монтаже во избежание проблем в будущем.

Разбор всех за и против делать или не делать

При подготовке сметы и проекта разводки отопления нужно взвесить все плюсы и минусы лучевой системы. Её недостатки на слуху у каждого, кто хоть немного интересуется индивидуальным строительством:

материалоёмкость и, соответственно, более высокая стоимость по сравнению с тройниковой разводкой;
необходимость выделения места для коллекторного блока или специального шкафа.

Некоторые принципы работы этого типа разводки можно подсмотреть на видео:

А, что касается плюсов, все знают, что они есть, но вот конкретно назвать их затрудняются. Чаще всего можно услышать, что лучевая разводка просто лучше и всё тут. А ведь она даёт массу возможностей и преимуществ:

простота проектирования и монтажа: от распределительного коллектора до радиаторов используются трубы одного диаметра;
при скрытой прокладке труб в полу нет никаких соединений;
лёгкость монтажа за счёт небольшого количества соединительных элементов;
гидравлическая стабильность лучевой системы. Это особенно важно для тех, кто использует сантехнику, в основном импортную, рабочее давление которой составляет три атмосферы;
система сбалансирована, все помещения прогреваются равномерно;
повреждённый фрагмент трубы можно заменить, не вскрывая пол;
отключение только одного радиатора с подающей и обратной магистралями (остальные радиаторы при этом работают);
возможность регулировки температуры в каждом отдельном помещении механически или с помощью электроники;
возможность установки регулирующей и запорной арматуры (датчиков протока и температуры, воздухоотводчиков, запорных кранов и термоголовок).

О способах регулировки температуры в системах отопления читайте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/radiatory/regulirovka-temperatury.html.

Лучевая система эффективна не только благодаря своей гибкости, но и за счёт возможности установки современной автоматики. С помощью панели внешнего управления и контакта обмена данных можно автоматически изменять температуру в соответствии с погодными условиями. А датчики в комнатах позволяет задать индивидуальные параметры, удобные для жильцов.

Каков итог

К несущественному минусу лучевой системы можно отнести то, что требуется пространство для установки коллектора. А оно и в правду не всегда присутствует. Плюс ко всему желательно коллектор ставить посередине дома.

Если рассматривать эти две системы в плане эффективности, экономичности, то у них абсолютный паритет. Обе системы замечательно справляются со своей функцией.

Просто если бюджет у вас ограничен, то стоит посмотреть в сторону двухтрубной системы. При желании можете использовать и полипропилен. Лучевая же система добавит вам некоторых удобств и спокойствия, что под стяжкой в случае чего, у вас ничего не потечет.

Важно понимать главное. В обоих случаях ваш выбор будет абсолютно правильным! .

Лучевая система отопления для частного дома

4.7 (93.33%) голосов: 3

Рынок предлагает нескончаемое множество технологий отопления для тех, кто решает обогреть своё жильё. Но основными элементами всех систем являются котёл, трубы и отопительные приборы, что производят нагрев помещений.

Существует много вариантов соединений трубопроводов. Некоторые люди отдают предпочтение лучевой (веерной) системе отопления.

Особенности лучевой разводки

Вариантов объединения всех обогревательных устройств всего два:

Тройниковое подсоединение.
Лучевая разводка системы отопления (коллекторное подключение). В данном случае к каждому устройству при помощи коллектора подводят отдельную пару труб для прямой и обратной подачи теплового носителя.

Конечно, можно докупить и запорную арматуру , но стоить установка будет уже намного дороже.

Коллекторная система отопления дома

Плюсы и минусы коллекторной системы отопления

Ознакомиться со всеми достоинствами и недостатками этой обогревательной системы нужно заранее.

Недостатки веерной разводки труб:

Можно назвать лишь один веский аргумент против – лучевая система имеет множество элементов в своей конструкции. В том числе труб. Кроме того в ней используется много соединяющих элементов.
Большое количество деталей в этой системе может отразиться на немалых затратах на ремонтные работы. Классическая отопительная система стоит меньше и более дешёвая в ремонте.

Достоинства:

Веерная система позволяет налаживать отопление отдельно в каждой комнате. Таким образом, тепло в помещениях будет распределяться эффективнее, а энергоносители будут экономится.
При монтаже лучевой системы отопления у вас есть доступ к соединениям труб, вы можете вовремя выявить и устранить неполадки.
Трубы классической отопительной системы спрятать довольно сложно. При веерной разводке трубы скрыты в стенах или в поле. Если монтаж качественный и правильный, то элементы не будут заметны глазу.

Как производят веерную разводку

Число соединений сведено к минимуму, это хорошо сказывается на гидравлической стабильности всего отопления.

Некоторая часть тепла может теряться при большой протяжённости трубопроводной системы, что тоже необходимо помнить.

Выбор насоса циркуляции

Насос выбирают исходя из производительности, а также высоты напора.

Как установить насос

Насосы с мокрым ротором монтируются так, чтобы вал находился горизонтально.
Ставится техника обычно на обратке трубопроводной системы, так как там температуры ниже. Более новые приборы могут устанавливаться и на контур подачи, они не боятся высоких температур.
Должен находиться максимально близко к расширительному баку.
Насос с терморегулятором обязан быть вдали от горячих предметов.
Отопительный контур должен оборудоваться прибором для развоздушивания. При отсутствии его циркуляционный насос покупается с воздухоотводчиком .
Для удаления твёрдых включений перед монтажом специалисты советуют промывать систему.
Перед тем как запустить насос, стоит заполнить систему теплоносителем .

Во избежание шума, стоит подбирать циркуляционное оборудование исходя из производительности отопительной системы.

Выбор распределительного коллектора

Особенности монтажа

Прокладка труб скрытого типа подразумевает обязательную организацию тепловой изоляции. Обогревательные элементы могут нагреваться и до +90 °C, что плохо может сказываться как на стяжке, так и на элементы из дерева. Просто необходим теплоизолирующий материал, сдерживающий скорость теплопередачи , чтобы тепло успело распределяться системой. Рынок предлагает особые полиэтиленовые кожухи для скрытой прокладки трубопровода.

Чтобы монтировать , потребуются определённые умения. Качество подготовленной трубы (её торца калибратором ) очень важно для герметичного соединения фитингом . Обычно используют надёжные обжимные фитинги , соединения ветвей фитингами на отопительных батареях и коллекторах делают не разборными.

Подготовка к установке

Перед тем, как начать все монтажные работы, стоит правильно подобрать все требуемые элементы и продумать места нахождения приборов, в том числе необходимо:

Определиться с местом установки отопительных батарей.
Подобрать тип радиаторов в связи с показателями давления и вида теплового носителя. Подсчитать необходимое число секций либо площадь панельных отопителей, чтобы тепла хватило для прогрева всех помещений.
Нарисовать схему отопительных радиаторов и пролегание труб. Не стоит забывать про другие элементы обогрева (котёл, насос и коллекторы).
На бумагу записать все необходимые элементы, и закупиться. Для того, чтобы быть уверенным в расчётах, можете посоветоваться со специалистом.

Монтаж лучевой системы отопления

Первоначально ставятся радиаторы в каждом помещении. Их расположение на одном уровне проверяют нивелиром. Мощность устройств рассчитывают исходя из теплопотерь. На обогревательных батареях ставят заглушки , узлы подключения термостатической головки, краны (к ним подсоединяются переходные фитинги на металлопластик).

Ставится ящик для коллекторов . Как правило, выбираются простые и дешёвые распределители, снабжённые шаровыми кранами с выводами на 16 мм и подсоединением на ¾. На коллектор монтируются американки.

Подключить коллекторное устройство к котлу (к тройникам магистрали от котла) можно скрыто под полом либо по стенам. Затем коллектор соединяют подачей и обраткой 16 мм со всеми устройствами отопления.

Лучевая система и тёплый пол

У веерной разводки такой же принцип, как у водяного тёплого пола. Теоретически, тёплый пол можно связать с батареями через одну гребёнку. Такой вариант подходит в тех случаях, когда хочется в определённых комнатах сделать тёплые полы, а в других — установить батареи.

При планировании веерной разводки вместе с тёплыми полами помните, что система будет работать, однако нагревательный пол – низкотемпературная система, а радиаторам требуются высокие температуры.

Когда ничего не сделать для температурной регулировки, тогда варианта два: либо с тёплыми полами в помещении вам будет душно, либо с батареями будет холодно. Помните про это.

Нужно сказать про ещё один плюс коллекторной отопительной системы – комфортный тёплый пол. Всё потому, что когда устанавливают веерную разводку, то распределители ставят вблизи стояков либо центра помещения. При всём трубы от распределителя до батарей чаще всего проходят по коридорам, заходя в помещения через проёмы двери.

Трубопроводы изолируются материалом в один слой. Однако большинство мастеров знают, что теплоизоляция в 6-9 мм пропускает до 30 % тепла.

Поэтому в местах прохождения лучевой системы отопления полы не прохладные, а тёплые. Польза двойная: надёжная отопительная система без стыков и оптимально тёплые нагревательные полы.

В деревянном доме

Для укладки трубопровода в основании из дерева нужно сделать отверстия в деревянных балках перекрытия. При всём отверстия нужно сделать немного больше диаметра труб, чтобы исключить давление балки на конструкцию.

Требуется надёжно закрепить трубы в деревянных перекрытиях, но не создать тем самым давления.

Соединения должны находиться над напольным покрытием, в толще пола их быть не должно.

Часто задаваемые вопросы

Вопрос: Какой диаметр труб лучше?
Ответ: как показывает практика, для установки веерной системы хватает 16-го трубного диаметра. Очень редко используют размер больше.
Вопрос: возможна ли лучевая система отопления частного дома с двумя этажами?
Ответ: конечно. Разводку можно организовать и в трёх- и в четырёхэтажном доме. Важно лишь на каждом этаже поставить отдельный коллектор.
Вопрос: возможна ли веерная разводка в квартире?
Ответ: это реально. Прямо от теплоэлектроцентрали это, скорее всего, не удастся сделать. Но если вы имеете собственную отопительную систему либо если подсоединитесь к теплоэлектроцентрали через обменник тепла, то всё будет функционировать.

Если рассматривать лучевую систему отопления дома более детально, можно выделить ещё больше её преимуществ, чем было указано выше. Анализируя их, можно закрыть глаза на недостатки. Конечно, эффективная система с высокой производительностью просто не может быть дешёвой, однако её долгий срок службы и простое обслуживание заслуживают доверие.

Для реализации проекта оборудования дома отопительной системой, как вновь строящегося, так и реконструируемого, существуют следующие способы соединения приборов обогрева:

Контур с тройниковой (периметральной) разводкой.
Лучевое (коллекторное) подключение.

Первый способ - дешевле, так как общая протяженность монтируемых труб значительно меньше. Но по многим другим параметрам стандартная линейная схема уступает коллекторной, при которой для подключения каждого конвектора выделяются отдельные независимые трубопроводы (лучи).

Лучевая схема подключения радиаторов

В коллекторной системе отопительные элементы обособленно, по параллельной схеме, замыкаются на распределительной узел (гребёнку), который подключен через основную магистраль к центральному отоплению или котлу обогрева.

Роль коллектора - равномерно раздавать тепловые потоки по лучам системы и, за счет естественной или искусственно создаваемой циркуляции, собирать и возвращать их, в отдавшем тепло виде, к источнику тепла.

Устройство и принцип работы

Лучевая система отопления частного дома устроена существенно сложнее, чем последовательная, или так называемая тройниковая. В ней к каждому радиатору на этаже подводится отдельная пара труб- для горячего теплоносителя и для его возврата. По принципу действия она напоминает кровеносную систему человека с ее артериями для насыщенной кислородом крови и венами для сбора обратного кровотока. К каждому органу или части тела подходят как артерии, так и вены. Аналогом сердца, перекачивающего кровь по венам и артериям, служит циркуляционный насос.

Он гонит горячую жидкость от котла к радиаторам через горячий коллектор, обратно она поступает к коллектору самотеком.

Плюсы и минусы лучевой системы

Все «за» и «против» лучше всего взвесить перед установкой отопительной системы и заранее определиться, какая система больше всего вам подойдет. Конечно, лучевая система имеет свои особенности, которые тоже нужно учитывать.

Плюсы лучевой системы

Но всё вышеперечисленное теряет свою значимость на фоне общих достоинств системы отопления лучевого типа. За очень короткий промежуток времени, правильно спроектированная и установленная лучевая система:

Себя окупит с лихвой. Также в ней ещё имеются масса полезных и удобных возможностей;
При использовании лучевой системы отопления можно дифференцированно подходить к отоплению в каждой комнате. Такой подход позволяет более эффективно распределить тепло в вашем доме, что влечет за собой очень большую экономию энергоносителей;
Данная система ещё удобна тем, что при её ремонте можно получить беспрепятственный доступ к трубным соединениям, что ускоряет выявление неполадок и их устранение;
В традиционной системе отопления спрятать трубы не очень-то и просто. Лучевая система позволяет убрать трубы из виду или в стенах, или под полом. Если данная система смонтирована правильно, то никакие узлы и разводки не будут бросаться в глаза;
Правильная схема лучевой разводки позволяет эффективно распределять тепло по всей площади вашего жилища.

Минусы лучевой системы

Данная система имеет, пожалуй, только один минус - это большее число элементов в своей конструкции. В частности - труб. Также в ней применяются и больше фитингов;
Большое количество элементов в данной системе может повысить затраты на ремонт. Обычная система отопления имеет меньшую сметную стоимость и дешевле в ремонте.

Лучевая система отопления частного дома требует более правильного подхода при подключении всех отопительных приборов, так как нарушение правил подключения чреваты частыми поломками системы - в целом.
Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей - современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Типы лучевых разводок

Применяется всего два варианта реализации коллекторной системы отопления:

С принудительной циркуляцией, основное достоинство которой – стабильная и эффективная прокачка теплоносителя по всем коммуникациям. Циркуляционный насос может устанавливаться на любой из магистралей – подающей или обратной.

С естественной циркуляцией, в схему которой включается расширительный бачок и коммуникации большого диаметра.

Монтаж системы с естественной циркуляцией оправдан в дачных домах и в целях экономии. Ведь в таком случае насос и всевозможные датчики становятся не нужны.
Когда имеет смысл обустраивать лучевую систему

Хотя преимущества организации коллекторной разводки для отопления дома очевидна, не всегда она может быть оправдана.

В первую очередь данный тип горизонтальной системы требует обязательного отсутствия чистового пола перед монтажом. В противном случае придется ломать паркет, плитку и т. д.

Перед монтажом также следует составить и тщательно проработать проект будущей системы, в котором нужно учесть следующие детали:

места установки отопительных приборов;

спланировать прокладку коммуникаций – центрального распределительного коллектора и отдельных контуров;

просчитать места монтажа предохранительной и запорной арматуры и их количество.

Важность последнего пункта для обустройства именно лучевой отопительной системы очевидна. Например, если стандартная трубная разводка требует установки всего одного воздухоотводчика, то для описанной выше системы требуется по одному воздухоотводчику уже на каждый контур.

В целом такое отопление вполне подходит для больших частных домов, где от системы требуется прежде всего высокая эффективность при значительной экономии топлива.

Однако для качественной реализации требуется тщательная проработка проекта, к тому же стоимость такой системы, как правило, оказывается выше аналогичной горизонтальной периметральной разводки из-за высокой материалоемкости.

Лучевая система отопления является, с одной стороны, довольно дорогой, но с другой – чрезвычайно эффективной. Ее главные достоинства заключаются в низких теплопотерях, возможности установки заданной температуры по отдельным контурам и даже отопительным приборам в отдельности. К тому же каждый радиатор можно изолировать от системы для замены или ремонта, не отключая теплоснабжение других помещений.

Как организовать лучевую систему

Наиболее важным элементов при организации подобных систем является узел коллектора. При необходимости проводить разводку на каждом из этажей, потребуется разместить такой на каждом из этажей.

Насос принудительной циркуляции

Коллекторы в процессе прокладки размещают в специальные шкафы, в которых предусматривается возможность регулировать работу системы. При прокладке требуется обеспечить минимальное число сочленений труб, что существенно увеличивает безопасность и стабильность в работе оборудования.

Также, требуется правильно подобрать нагревательный котел с учетом мощности, затрат тепловой и электрической энергии, коэффициент полезного действия с учетом потерь тепла системой. Вне зависимости от вида топлива, которое затрачивает котел в процессе обогрева, потребность расчета является обязательной.

Выбираем насос принудительной циркуляции

Основное применение лучевых схем систем отопления дома – горизонтальное расположение, с подачей теплоносителя снизу. Чтобы обеспечить возможность функционирования требуется использовать циркуляционный насос, который обеспечивает принудительную циркуляцию теплоносителя по ветвям сети.

Использование насоса позволяет существенно снизить разницу температур на входе и выходе у контура. В итоге существенно повышается эффективность лучевой системы, обеспечивая большую компактность и меньшие затраты материалов.

Выбирать такой вид агрегата стоит по нескольким параметрам:

производительность;

высота напора.

Чтобы правильно подобрать насос требуется учитывать ширину просвета труб, протяженность и уровень высоты, относительно самого насоса. Все расчеты проводятся заранее.

Метод подключения без насоса

Работу системы можно обеспечить и без покупки и подключения насоса и ряда приборов для удаления излишков воздуха, но при этом требуется обеспечить соблюдение некоторых условий, которые крайне затруднительно осуществить. Требуется выбирать трубы с большим диаметром и монтировать расширительную емкость на максимальной высоте от пола.

Этот способ можно использовать в помещениях с малыми габаритами, чтобы обеспечить достаточное тепло в помещении. Однако, выбирать между принудительной или естественной подачей воды требуется ещё в процессе расчётов.

Правило монтируем циркуляционную помпу

Насосы с влажным силовым агрегатом устанавливаются горизонтально.

Устройство термостатом запрещается максимально приближать к горячим поверхностям, чтобы избежать искаженных показателей.

Монтаж обычно проводится на возвратных участках системы, чтобы обеспечить нормальную работу системы, чтобы не допускать превышения температурных показателей. Ряд современных насосов может также монтировать около котла и без проблем работать при высокой температуре.

Если на контуре отопления отсутствует механизм устранения лишнего воздуха, обязательно стоит выбирать насос с возможность отвода газов.

Желательно монтировать его максимально близко к расширяющей емкости.

До монтажа желательно провести очистку системы от всех твердых фракций.

До запуска лучевой системы обязательно стоит провести предварительное тестирование с водой.

Монтаж циркуляционной помпы

Выбираем распределительный коллектор

Это устройство имеет второе название – распределительная гребенка. Получило оно его за выполняемую функцию – подачу жидкости, проводящей тепло к каждому отдельному нагревательному элементу, радиаторам, теплому полу и другим. Также, в определенные отверстия возвращается теплоноситель на обратном пути, после чего подаётся котел, либо смешивается с содержимым труб для снижения температуры.

Распределительный коллектор

Количество одновременно поддерживаемых труб достигает 12. В некоторых моделях, для сложных лучевых систем отопления двухэтажного дома их число может быть больше. Каждый коллектор включается шаровой кран, который позволяет регулировать ток жидкости к каждому радиатору. Это нужно для регулировки количества теплоносителя, который идет по ветвям.

Выбираем трубы

Есть ряд аспектов, по которым определяются эксплуатационные характеристики будущего трубопровода. Выбирать стоит после того, как определитесь, куда будут монтировать сеть: под маскирующее покрытие или в цементную стяжку.

В процессе работ потребуется изогнуть трубы определённым образом, под нестандартным углом. По этой причине желательно использовать материал с достаточной степенью гибкости, чтобы не увеличивать количество стыков. Оптимальным вариантом считаются трубы из сшитого полиэтилена.

Трубы

Причем в конструкции обязательно должна быть прослойка из воздухонепроницаемого материала. В противном случае, возможно покидание мельчайших частиц кислорода, которые содержатся в теплоносителе. В результате наблюдается ржавление котла и радиаторов.

Также, стоит обратить внимание на следующие моменты:

При лучевой разводке не требуется использовать трубы стандартного диаметра. Оптимальный просвет – от 24 до 32 миллиметров.

Стоит выбирать изделия, в достаточной степени защищённые от механических повреждений. Чаще всего их заливают цементом, при этом требуется не допускать чрезмерного давления на сеть.

При этом требуется проверку целостности и соединения всех элементов труб. После чего можно проводить запуск. Это требуется чтобы не допустить протечек в процессе работы.

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

определить места расположения радиаторов;

выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);

изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);

составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

В большинстве случаев используется труба диаметром 16 – 20 мм (если мощность радиатора свыше 1,5 кВт, то 20 мм), на которую надевается теплоизоляционная гофра для снижения теплопотерь и компенсации теплового расширения.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным. Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений.

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

От коллектора трубы вертикально поднимаются к потолку. Затем делается изгиб и трубопровод вдоль потолка подводится к каждому радиатору с еще один изгибом на 90 градусов. На потолке трубы необходимо закрепить. Таким образом, вертикальная труба сквозь перекрытие соединяется с каждым отопительным прибором.

Видео

Благодаря появлению новых материалов и оборудования стала возможной модернизация традиционных водяных систем отопления. Одно из таких новшеств, приобретающих все большую популярность, мы и обсудим в данной статье. Это так называемая коллекторная или лучевая система отопления, появившаяся относительно недавно. Рассмотрим, что она собой представляет и как ее смонтировать в частном доме.

Устройство коллекторной системы

Лучевая разводка – это, по сути, гибрид между традиционной двухтрубной схемой и системой водяных теплых полов. Так же, как в двухтрубной системе, теплоноситель поступает к распределительному коллектору и радиаторам по двум трубопроводам – подающему и обратному. От теплых полов взят сам коллектор и способ прокладки труб – в стяжке пола или между деревянными лагами.

Строение системы следующее: от котельной установки до распределительного коллектора идет основная магистраль. От него до каждого отопительного прибора под полами прокладывается отдельная линия. Соединение – прямое, без всяких фитингов и лишних поворотов. Для наглядности ниже представлена функциональная схема лучевой системы отопления частного дома:

Проще всего ее реализовать в одноэтажном доме небольшой площади. Для распределителя надо выбрать удобное место, лучше – где-нибудь в центре здания, можно в коридоре. К нему подвести теплоноситель от котла и проложить трубы к радиаторам. Как это выглядит в плане дома, показано на эскизе:

Универсальность лучевых систем заключается в том, что можно без проблем выполнить разводку в частном доме любой этажности. Для этого из котельной прокладывают стояк из труб такого диаметра, чтобы обеспечить требуемый расход теплоносителя для всего здания. На каждом этаже к стояку подключается коллектор, а от него лучевым образом делается разводка к радиаторам. Диаметр вертикального участка, идущего на следующий этаж, уменьшается в соответствии с гидравлическим расчетом. Разводка по двухэтажному дому изображена на эскизе:

В коттеджах большой площади помимо радиаторной отопительной системы дополнительно устраивают теплые полы, ставят буферные емкости и бойлеры косвенного нагрева. Тогда лучевая система отопления двухэтажного дома усложняется, в котельной устанавливается распределительная гребенка. К ней присоединяется как стояк лучевой разводки, так и все остальные потребители тепла, как изображено на схеме:

Каждый контур имеет индивидуальный циркуляционный насос, устанавливаемый на подающем трубопроводе, отходящем от гребенки. Получается, что все контуры функционируют независимо друг от друга и могут регулироваться в автоматическом режиме.

Примечание. На представленной схеме не отражены циркуляционные насосы котлового контура, поскольку в настенных котлах эти агрегаты расположены внутри.

Плюсы и минусы лучевой системы отопления

Надо сказать, что новая коллекторно-лучевая система отопления взяла от своих предшественников все их достоинства и недостатки. Сначала о хорошем:

самая совершенная схема с точки зрения гидравлики. Теплоноситель идет к каждой батарее по индивидуальной линии, поэтому они абсолютно не зависимы друг от друга. Конструкция коллектора позволяет легко выполнить балансировку этих ветвей;
все радиаторы получают воду одинаковой температуры;
количество соединений – минимальное, тройники отсутствуют;
удобно внедрять средства автоматического регулирования и управлять всей схемой в целом;
всегда можно отключить любую батарею, открыв шкаф с распределителем и перекрыв соответствующий кран;
эстетичность. На виду нет никаких труб.

Как водится, не обошлось и без недостатков. Самый неприятный из них – высокая стоимость оборудования и монтажа. Даже отсутствие фитингов не может компенсировать затраты на коллектор и повышенный метраж труб. Если же этажей несколько, то цена удваивается и утраивается, по сравнению с простой двухтрубной системой это очень дорого. Ну и монтаж разводки в стяжке пола или между лагами предполагает дополнительные работы по устройству напольного покрытия, что опять-таки ведет к удорожанию.

Домовладельцы часто задаются вопросом: а зачем мне нужна лучевая схема отопления с радиаторами, если все равно надо заниматься устройством стяжки, тогда уж лучше сразу сделать теплые полы. И они правы, напольное отопление равномернее прогревает помещение, а по стоимости выйдет ненамного дороже. Вывод простой: при наличии финансового ресурса теплые полы предпочтительнее.

Есть еще один нюанс: коллекторная разводка не позволит вам реализовать естественную циркуляцию теплоносителя из-за невозможности выдержать диаметры и уклоны. Так что об энергонезависимости можно забыть.

для батареи мощностью до 1.5 кВт труба 16 х 2 мм;
для радиатора мощностью свыше 1.5 кВт труба 20 х 2 мм.

Совет. Не используйте в подобных сетях трубы из полипропилена. Они не гнутся и обладают большим линейным удлинением. Да и нелогично в дорогой системе применять дешевые материалы, лучше возьмите металлопластик либо сшитый полиэтилен.

Заключение

Как вы могли убедиться, лучевая разводка – одно из самых удачных решений, хотя в некоторых ситуациях может оказаться и нецелесообразным. Несмотря на все ее достоинства, схема относится к высокой ценовой категории, где ей тяжело конкурировать с теплыми полами и другими современными системами. Тем не менее подобные виды разводки имеют право на жизнь и находят свое применение не только в частных домах, но и в общественных и административных зданиях.

Существующее на сегодняшний день многообразие схем обогрева зданий позволяет без труда выбрать оптимальный вариант теплоснабжения. Однако не все из них могут быть достаточно эффективными в случае обеспечения теплом домов со сложной конфигурацией или многокомнатной планировкой. И в трудных проектах хорошо зарекомендовала себя современная лучевая система отопления, пока не очень популярная, но постепенно получающая признание и у специалистов, и владельцев недвижимости.

В отличие от других такая схема предусматривает индивидуальный нагрев каждого из установленных приборов отопления, т.е. и подача, и отвод теплоносителя осуществляется параллельно по отдельно подведенным к радиатору трубам. Внешне конфигурация этой системы напоминает лучи, расходящиеся в разные стороны от источника тепла, что и дало ей название.

Лучевое отопление может быть организовано одно- или двухтрубным. Наибольшее применение находит второй вариант, отличающийся более высокими показателями по теплоотдаче, а, следовательно, большей эффективностью.

Рисунок 1 – Общая схема лучевой системы отопления

Структура системы лучевого отопления

Любая отопительная система имеет в своей структуре источник тепла (котел, печь, бойлер), приборы обогрева (радиаторы, конвекторы), трубы, запорную и регулирующую арматуру и в большинстве случаев циркуляционный насос. Лучевая схема также подразумевает применение указанных выше элементов, а также важное и отличающее ее от других оборудование – коллектор.

Источники тепла

При выборе мощности котла нужно учитывать, что разветвленная сеть трубопроводов, укладываемая при лучевом отоплении, как правило, в конструкции пола, обусловливает несколько большие теплопотери, влияющие на эффективность системы в целом.

Коллектор отопления

Рисунок 2 – Отопительный коллектор

Размеры коллектора можно регулировать в процессе эксплуатации, добавляя новые секции по мере подключения новых отопительных приборов.

Следует отметить, что использование коллекторов в отопительной схеме делает ее легкомодернизируемой и позволяет подключать в систему «Умный дом». Специально установленные датчики предоставляют возможность автоматического регулирования степени нагрева теплоносителя в зависимости от колебаний температуры в помещениях, а также дистанционного управления обогревом дома.

Циркуляционный насос

При выборе модели циркуляционного насоса следует учитывать не только его мощность, но и такой параметр, как скорость перекачивания воды в единицу времени.

Трубы

При приобретении труб необходимо учитывать, что их диаметр должен соответствовать габаритам входов и выходов котла и коллектора. При необходимости допускается использование переходников.

Основные преимущества и недостатки лучевой отопительной системы

Организация схемы лучевого отопления предопределила ряд ее преимуществ , среди которых нужно отметить:

надежную работу – система исключает вероятность возникновения гидравлических ударов; в ней мало слабых мест, так как количество соединений трубопровода от коллектора до радиатора сведено к минимуму, или они вовсе отсутствуют;
независимость от конфигурации и размеров здания (гибкость) – она позволяет обеспечить эффективный обогрев дома любой планировки и этажности;
сбалансированность — все отопительные приборы нагреваются равномерно;
возможность регулирования, в том числе и автоматизированного, температуры в каждом из помещений;
простота ремонтных и профилактических работ – замена поврежденных участков не требует вскрытия напольного покрытия; для проведения таких мероприятий отключается нужный контур (луч) без влияния на функциональность системы;
возможность модифицирования системы на любом этапе создания и эксплуатации;
эстетичный вид – трубопроводы обычно прокладываются в конструкции пола, а коллекторы устанавливаются в специальных шкафах или нишах.

Несмотря на свою высокую эффективность, у лучевой схемы отопления есть несколько недостатков :

высокая материалоемкость и, соответственно, цена – обусловлена значительной совокупной протяженностью трубопроводов, а также необходимостью приобретения большого количества соединительных элементов, регулирующей арматуры, коллекторов, насосов, датчиков и т.д.;
необходимость в грамотном и качественном монтаже во избежание проблем в будущем.

Существующие схемы и нюансы монтажа лучевой системы

Классический вариант такого теплоснабжения предусматривает установку отопительных коллекторов на каждом из этажей или частей (при сложной конфигурации) здания.

При этом коллекторы монтируются на стенах (в существующих или заранее предусмотренных нишах) или размещаются в специальных шкафах, а система трубопроводов прокладывается по черновому полу, как правило, до выполнения стяжки.

Рисунок 3 – Схема монтажа лучевой системы отопления

Если коллектор расположен выше радиаторов, в нем со временем будет накапливаться воздух. Для исключения этого требуется обязательная установка автоматических воздухоотводчиков.

Существует также вариант, при котором отопительные приборы размещены уровнем выше, т.е. гребенка монтируется на цокольном этаже или подвале. В этом случае трубопроводы прокладываются по стенам, которые в последующем для придания им эстетичного вида обшиваются конструкциями различного вида (гипсокартонными листами, панелями ПВХ и т.д.).

Рисунок 4 — Лучевое отопление с нижним расположением коллектора

В двухэтажных небольших по площади домах иногда можно встретить и схему с применением одного коллекторного узла, обеспечивающего обогрев обоих уровней. В этом случае требуется приобретение достаточно мощного насоса, способного прокачивать теплоноситель на все этажи. Но так как стоимость соответствующего оборудования довольно высока, такой вариант практически не применяется.
