Насосы для отопления с мокрым ротором. Циркуляционный насос с мокрым ротором. Видео: выбор насоса для отопления

14.06.2019

Сегодня редко встретишь систему обогрева дома, построенную по классической гравитационной схеме. Практически везде применяется циркуляционный насос для отопления. Это устройство полезно и функционально, однако снижает общие требования к точности проектирования трубопроводной сети. Одновременно без принудительного источника циркуляции невозможна работа таких технологичных систем отопления в частном доме или квартире, как теплый пол.

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины . В основные конструкционные узлы входят:

корпус насоса;
ротор, передающий вращение от вала двигателя блоку турбины;
крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
средства уплотнения, изоляции от воды или теплоносителя;
основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор насоса можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты . Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с насосом могут устанавливаться устройства безопасности. Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Принцип работы циркуляционного насоса можно проиллюстрировать несколькими пунктами.

Теплоноситель поступает во входной патрубок.
При включении двигателя момент вращения передается через ротор на колесо турбины.
Вращаясь, колесо наклонными лопатками перемещает воду, которая движется к краю диска под действием механики (распределение сил по наклонной плоскости), а также благодаря центробежной силе.
По мере приближения к краю диска, скорость потока воды растет, как и ее давление.
Жидкость выбрасывается в выходной патрубок.

По мере движения воды или теплоносителя к краю турбинного колеса во входном патрубке возникает разрежение, он захватывает новую порцию рабочего тела для транспортировки.

Важно! Циркуляционный насос газового или твердотопливного котла способен эффективно обслуживать определенную длину трубопроводов, прокачивая заявленный в характеристиках объем теплоносителя. Если требуется большая производительность и напор — не обязательно покупать отдельный, внешний нагнетатель. В систему можно установить дополнительный насос, который создаст необходимый поток или поможет поднять воду на второй этаж. Так же поступают, когда строиться распределенная, зонированная система теплого пола.

Как обычная домашняя, так и система отопления с двумя насосами может использовать различные типы нагнетателей. Главное отличие предлагаемых на рынке моделей в инженерном решении зоны ротор-турбина.

Насосы с мокрым ротором

Насосы для циркуляции с мокрым ротором — самый распространенный тип нагнетателей для системы отопления частного дома или квартиры. Устройства так названы из-за того, что работа узлов происходит непосредственно в теплоносителе.

Ротор помещается в специальный стакан с уплотнительной или вихревой защитой от протечек.
Во время работы детали ротора, включая подшипники скольжения, находятся в воде или теплоносителе.
Происходит непрерывная смазка и охлаждение частей конструкции.

Благодаря таким особенностям работы мокрые системы отличаются стабильностью, отсутствием необходимости в обслуживании, низким шумом.

Чтобы в область ротора не попал воздух, насос оснащается выпускными отводами. Верхний предназначен для работы автоматизированной системы, а через находящийся в передней части корпуса спускают газ во время пусконаладочных операций или регулировки.

Важно! Работа насоса с мокрым ротором при условии попадания воздуха в трубопроводы вызывает резко растущий износ движущихся частей, перегрев, заклинивание или непоправимую поломку оборудования. Не рекомендуется присутствие в теплоносителе абразивных частиц. Поэтому водяной насос с мокрым ротором следует устанавливать только в закрытой системе отопления.

Насосы с сухим ротором

Насос с сухим ротором исполняется с тщательным изолированием блока турбины от протечек . Система имеет ряд достоинств и недостатков.

Преимущество сухих систем в лучшем охлаждении — большинство узлов не соприкасается в системе отопления с горячим теплоносителем.
Сухие насосы более шумные.
Общий уровень надежности насосов с сухим ротором ниже из-за большего количества уплотнителей, отсутствия постоянной смазки.

Однако главное достоинство нагнетателей сухого типа заключается в том, что они не боятся завоздушивания . Им также меньше мешает абразивная взвесь в воде — от нее страдает только турбина, у которой ресурс выработки на отказ гораздо выше, чем у блока ротора с его подшипниками скольжения. Поэтому такие нагнетатели стоит выбрать, если строится открытая система отопления с циркуляционным насосом.

Совет! Опасность открытой системы отопления для циркулярного насоса состоит в вероятности завоздушивания, гидравлических бросков и образования в теплоносителе абразивной взвеси. Из-за контакта с воздухом вода постоянно насыщается кислородом, процессы окисления ускоряются, особенно, если используются стальные трубы или радиаторы отопления. В теплоносителе увеличивается количество ржавчины. В таких условиях рекомендуется применение насоса с сухим ротором.

Насосы с регулировкой скорости

Скорость насоса в системе отопления играет большую роль. При помощи ее изменения можно добиться:

оптимального режима работы нагревательного оборудования;
стабилизации температуры всех радиаторов, вне зависимости от дальности их расположения от котла;
уменьшения температуры теплоносителя при неизменной эффективности отопления, так как при большей скорости циркуляции вода каждый проход теряет меньше энергии.

Сегодня на рынке представлены различные технические решения насосов. Домашнее отопление может использовать односкоростную модель, производительность которой нужно выбрать в соответствии с характеристиками котла и общего объема теплоносителя. Предлагаются двух, трех, четырехскоростные модели . Их работа основана на изменении схемы коммутации полюсных пар двигателя.

Более технологичное, но и ощутимо дорогое решение — частотное управление. Насос такого типа обеспечивает не ступенчатое переключение, а плавное регулирование скорости. Это позволяет очень тонко настроить работу отопительного контура.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация . Здесь:

теплоноситель никак не соприкасается с воздухом в помещении;
внутри герметичной системы трубопроводов давление выше атмосферного;
расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

На заметку! Для закрытой схемы можно сделать расширительной бак своими руками. Его емкость рассчитывается по простым формулам, зависит от общего объема воды в системе.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Важно! Закрытая система отопления, построенная без наклона труб, соблюдения уровня основных линий движения теплоносителя, не работает без циркуляционного насоса. Она также не функционирует при отключении электропитания.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

Основная движущая сила теплоносителя — гравитационная . Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
Трубы подачи и обратки располагают под наклоном.
Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
Давление внутри открытой системы отопления равно атмосферному.
Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

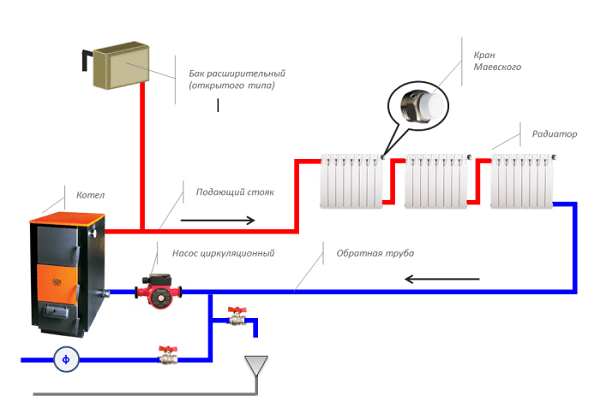

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

На входе насоса устанавливается основной терморегулятор , управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
Пришедшая обратка имеет более низкую температуру, чем подача из котла.
Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Важно! В такой структуре нет гравитационной составляющей циркуляции. Поэтому при отключении питания и насоса теплый пол просто не работает.

Основные характеристики циркуляционных насосов

Главные характеристики, по которым делается выбор циркуляционного насоса:

напор , показывающий способность устройства поднять воду на определенную высоту;
производительность и расход , показывающие, сколько жидкости нагнетатель подает в единицу времени.

Эти параметры являются ключевыми в расчете отопительной системы. Напор позволит понять, способен ли нагнетатель обслуживать сеть трубопроводов с определенным перепадом высоты. А расход рассчитывается по требованиям отопительного котла для планируемого объема теплоносителя.

Еще один фактор, который зачастую очень важен для пользователя — монтажный размер устройства. Это габарит насоса, его придирчиво рассматривают, если нагнетатель планируют врезать в существующий трубопровод, при этом обеспечивая аккуратную и незаметную установку.

Все нужные пользователю данные содержит маркировка на передней панели . Цифры на циркуляционном насосе означают:

тип устройства (чаще всего это UP — циркуляционный);
тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
напор в дециметрах или метрах (может отличаться у разных производителей);
монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Выбор циркуляционного насоса всегда делается после тщательного расчета, который учитывает тип нагревательного оборудования, объем теплоносителя, перепады высот, минимально необходимую производительность нагнетателя.

Совет! Нельзя покупать изделия неизвестных компаний, которые копируют продукцию надежных и популярных брендов. Такой насос — неэффективное вложение средств. Использование некачественных материалов, крыльчаток, турбин с ограниченным моторесурсом приводит к быстрой поломке нагнетателя. На специализированных форумах можно найти множество страшных историй в фотографиях о том, какой технологический нигилизм содержат корпусы китайских «ноунейм» изделий.

Поэтому стоит выбирать насос только от проверенных брендов . Надежные устройства представлены и в средней ценовой категории. А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO.

Обзор популярных моделей

Привести четкое наименование модели лучшего среди нагнетателей невозможно без четкой сегментации по условиям их эксплуатации. Поэтому рейтинг циркуляционных насосов для отопления представляет соревнование брендов и ключевые особенности предлагаемого ими оборудования.

1. Grundfos UPS

Один из самых популярных и качественных типов насосов. Компания с корнями в Дании обеспечила максимум надежности, используя нержавеющие гильзы, подшипники из керамики, колеса турбин из композитных материалов. Насосы с мокрым ротором отличаются следующими особенностями:

малое потребление энергии, от 45 до 220 Вт;
очень низкий уровень шума (до 43 дБ) и вибраций — понять, что насос работает, можно только положив на него руку;
широкий температурный диапазон от 2 (-20 у отдельных моделей) до 110 градусов Цельсия;
простой монтаж;
неприхотливость, отсутствие обслуживания;
долговечность, срок службы составляет минимум 10 лет.

Насосы Grundfos UPS очень компактные и легкие. К их недостаткам можно отнести высокую цену, до 2 раз выше конкурентов. Однако популярность изделий этой марки говорит о том, что их характеристики оправдывают ценник.

Насос Grundfos UPS 25/40

Изделия этого бренда считаются самыми надежными. В их конструкции и электронных схемах используются только проверенные и простые решения. Насосы характеризуются:

экономичностью;
простой регулировкой мощности;
надежностью, долговечностью — чугунный корпус, колесо турбины из полипропилена, подшипники из металлографита, нержавеющие валы;
рабочей температурой от -10 до 110 градусов Цельсия;
защитой от перепадов и бросков напряжения;
простотой установки.

Насосы Wilo Star-RS компактны, легки, не требуют обслуживания . Их цена также выше конкурентов, однако ниже, чем у лидера рейтинга. Пользователи отмечают, что на самой высокой скорости насос со временем начинает шуметь.

Насос Wilo STAR-RS25/4-130

Серия Циркуль — это разумный выбор, крепкий середнячок с привлекательными характеристиками и стоимостью. Насосы отличает:

экономичность;
простая схема переключения скорости;
малые габариты;
достаточно малый уровень шума до 65 дБ;
богатая комплектация и простой монтаж;
отказоустойчивость из-за отсутствия сложных технических решений и применения надежных материалов;
низкая цена.

Компания-производитель имеет разветвленную сервисную сеть, однако пользователи отмечают, что насосы серии Джилекс «Циркуль» ломаются крайне редко.

Насос Джилекс «Циркуль» 25/60

4. DAB VA

Серия насосов от итальянского производителя — это оптимальный баланс характеристик и цены. Они не способны предложить рекордных показателей, однако надежны, адаптированы к реалиям отечественных энергосетей. Устройства характеризуют:

трехступенчатая регулировка скорости;
простой монтаж с использованием быстроразъемного соединения;
два типа монтажного габарита в 130 и 180 мм;
уровень шума до 70 дБ;
доступная стоимость.

На заметку! Сегодня на рынке представлена обновленная линейка DAB VA, где тщательно проработан вопрос надежности. Применена литая алюминиевая оболочка двигателя, технополимерное колесо турбины, керамические вал и упорный подшипник, графитовые втулки, множество нержавеющих деталей и новое поколение уплотнительных колец в EPDM.

Насос циркуляционный DAB VB 55/120

Заключение

Сегодня на рынке можно купить любой циркуляционный насос. Кроме представленных в рейтинге выше, предлагаются адаптивные системы , самостоятельно определяющие параметры рабочего тела и изменяющие производительность. Для пользователя главное — правильно рассчитать требуемые показатели нагнетателя. И тогда, если не покупать откровенно бросовые изделия китайской гаражной промышленности, система отопления с качественным насосом будет функционировать долго, безотказно и стабильно.

Насосы с сухим ротором используются для подачи жидкостей с большим напором. Лучше всего они подходят для подачи охлаждающей жидкости и агрессивных сред. В отличие от насосов с мокрым ротором, в этих насосах жидкость не соприкасается с мотором.

Еще одним их отличием от насосов с мокрым ротором является способ изоляции корпуса/вала насоса. Это достигается с помощью сальникового или скользящего торцевого уплотнений (СТУ).

В стандартных насосах с сухим ротором обычно используются трехфазные моторы с постоянной частотой вращения. Как правило, они регулируются через внешнюю электронную систему управления частотой вращения. Сегодня насосы с сухим ротором выпускаются со встроенным электронным блоком управления частотой вращения, который благодаря современной технологии может устанавливаться и на моторы с большой выходной мощностью.

Общий КПД насосов с сухим ротором существенно выше, чем у насосов с мокрым ротором. Насосы с сухим ротором подразделяются на три основных типа:

In-line насосы
Насосы, у которых всасывающий и напорный патрубки находятся на одной оси и имеют одинаковый условный проход, называются in-line насосами. In-line насосы оснащаются стандартными фланцевыми электромоторами с воздушным охлаждением. Такой тип насосов считается наиболее подходящим для систем зданий, требующих большой выходной мощности. Эти насосы устанавливаются непосредственно на трубопровод. При этом трубопровод закрепляется кронштейнами или насос устанавливается на фундамент или отдельный кронштейн.

Блочные насосы
Блочные насосы являются низконапорными центробежными насосами постоянной частоты вращения со стандартным электромотором воздушного охлаждения. Жидкость поступает в насос в осевом направлении, а выходит в радиальном. Кронштейны или опоры для мотора входят в стандартную комплектацию насосов.

Консольные насосы
Данные центробежные насосы имеют осевой вход и радиальный выход жидкости из насоса. Насос и мотор имеют самостоятельные узлы крепления. Поэтому они устанавливаются на фундаментной плите.

В зависимости от жидкости и рабочих условий, они могут оснащаться СТУ или сальниковым уплотнением. Условный проход таких насосов определяется напорным патрубком. Всасывающий патрубок имеет больший условный проход.

Уплотнение вала
Вал может быть герметизирован (в стандартной комплектации или в качестве опции, в случае с консольными насосами) от атмосферы с помощью СТУ или сальниковым уплотнением. Ниже приводится описание этих двух типов уплотнений.

СТУ насоса с сухим ротором

Скользящие торцевые уплотнения
Основой конструкции скользящего торцевого уплотнения являются два кольца с тщательно отполированными поверхностями. Они прижимаются друг к другу с помощью пружины и работают вместе. СТУ являются динамическими уплотнениями и используются для герметизации вращающегося в жидкости вала при высоких рабочих давлениях. СТУ состоит из двух отполированных износостойких колец (например, силиконовых или графитовых), которые прижаты друг к другу осевыми силами.

Одно кольцо (динамическое) вращается вместе с валом, в то время как другое кольцо (статическое) неподвижно закреплено в корпусе. Между поверхностями скольжения образуется тонкая пленка воды, служащая смазкой и средством охлаждения. В зависимости от режима работы насоса возможно несколько типов трения сопрягаемых поверхностей: смешанное трение, граничное трение или сухое трение, причем последнее (происходящее при отсутствии смазывающей пленки) вызывает немедленное разрушение поверхностей.

Срок службы зависит от рабочих условий, таких как состав и температура рабочей жидкости.

Сальниковые уплотнения
В качестве материалов для сальников используют высококачественную пряжу из синтетических волокон, например Kevlar® или Twaron®, PTFE, пряжу из пористого графита, пряжу из синтетических минеральных волокон, а также натуральные волокна, такие как пенька, вата или рами.

Материал для сальников выпускается в виде нитей или спрессованных мотков, в сухом виде или со специальной пропиткой в зависимости от назначения. Если материал приобретается в виде нитей, сначала необходимо сформировать кольцо и придать ему форму. Затем, кольцо сальника оборачивается вокруг вала насоса и подтягивается с помощью обжимной втулки.

Типы монтажа

Допустимые способы монтажа
In-line насосы предназначены для горизонтальной и вертикальной установки непосредственно на трубопроводе.
Для демонтажа мотора, элементов насоса необходимо оставить достаточное пространство.
При подсоединении трубопроводов на насос не должны передаваться напряжения и вес трубопроводов, а насос следует установить на опоры (если они есть).

Недопустимые способы монтажа
Монтаж, при котором мотор и клеммная коробка направлены вниз, не допускается.
Если мощность мотора превышает определенный уровень, перед монтажом насоса в горизонтальном положении следует проконсультироваться с производителем.

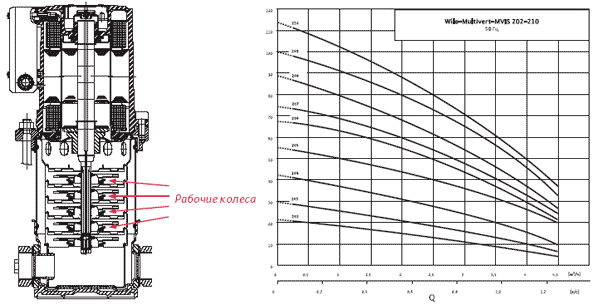

- Разрез центробежного насоса высокого давления
- Характеристики центробежного насоса высокого давления

Центробежные насосы высокого давления

Эти насосы обычно являются многоступенчатыми. Интенсивность подачи насоса зависит от размера рабочего колеса и других факторов. Напор в центробежных насосах высокого давления достигается применением нескольких рабочих колес, установленных последовательно. Кинетическая энергия преобразуется в давление частично в рабочем, а частично в выпрямляющем аппарате.

Благодаря возможности варьирования числом ступеней центробежные насосы высокого давления развивают более высокое давление по сравнению с низконапорными одноступенчатыми центробежными насосами.

Некоторые насосы имеют до 20 ступеней. Таким образом, они могут обеспечивать напор до 250 м. Почти все центробежные насосы высокого давления, которые мы описали, принадлежат к семейству насосов с сухим ротором. Тем не менее, в последнее время производители с успехом оснащают их моторами с мокрым ротором.

Особые указания для блочных насосов
Блочные насосы должны устанавливаться на соответствующие фундаменты или кронштейны.
Установка блочного насоса, при которой мотор и клеммная коробка направлены вниз, не допускается. Все другие способы монтажа считаются допустимыми.
Подробную информацию о способах установки смотрите в инструкциях по монтажу и эксплуатации.

Насосы с мокрым ротором, которые можно купить в Москве по бюджетной цене в интернет-магазине ЭГМ-SHOP.ru, предназначены для комплектации автономных систем отопления, горячего водоснабжения и кондиционирования малоэтажных жилых домов и коттеджей .

Их основное предназначение — поддержание бесперебойной циркуляции теплоносителя для максимально эффективного распределения тепловой энергии и своевременной поставки горячей воды в точки водопотребления.

Конструкция насосов DAB с мокрым ротором

В названии циркуляционных насосов с мокрым ротором отображена их ключевая конструктивная особенность — вращение ротора в перекачиваемом теплоносителе с обеспечением за этот счет охлаждения электропривода и смазки подшипников .

Для защиты статора от попадания теплоносителя предусмотрен специальный разделительный стакан из углеродистого волокна или нержавеющей стали.

Преимущества насосов циркуляционного типа ДАБ с мокрым ротором

Широкий ассортимент моделей и исполнений, от простых недорогих до энергоэффективных частотно-регулируемых;
Три режима скоростей, позволяющие отрегулировать скорость прогрева любых помещений;
Низкий уровень шума при работе;
Небольшой вес и компактные габариты;
Продолжительный период безостановочной работы;
Быстрые и легкие монтаж и настройка;
Минимальное техобслуживание;
Высокая ремонтопригодность.

Кроме того, насосы для обеспечения циркуляции воды и повышения давления в системе отопления, оснащенные мокрым ротором, снижают затраты на обогрев помещения и горячее водоснабжение. Они потребляют меньше энергии и предназначены для комплектации трубопроводов с меньшим сечением, что позволяет рационально расходовать тепло за счет быстрого и интенсивного перемещения теплоносителя.

Системы отопления делятся на системы с естественной (гравитационной) и принудительной циркуляцией. В системах с принудительной циркуляцией обязательна установка циркуляционного насоса. Его задача — обеспечить движение теплоносителя по системе с заданной скоростью. А чтобы он со своей задачей справлялся, на до правильно выбрать циркуляционный насос.

Назначение и виды

Как уже говорили, основная задача циркуляционного насоса обеспечить требуемую скорость движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная мощность. Во время работы циркуляционника в системе немного возрастает давление, но это не его задача. Это,скорее, побочный эффект. Для повышения давления в системе есть специальные .

Есть два типа циркуляционных насосов: с сухим и мокрым ротором. Они отличаются по конструкции, но выполняют одни задачи. Чтобы выбрать циркуляционный насос какого типа вы хотите установить, надо знать их достоинства и недостатки.

С сухим ротором

Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.

Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка

Данные аппараты имеют следующие свойства:

Имеют высокий КПД — порядка 80%. И это основной их плюс.
Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
Срок эксплуатации порядка 3 лет.
При работе издают высокий уровень шумов.

Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.

С мокрым ротором

Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Устройство насоса с мокрым ротором — сухая только электрическая часть

Этот тип оборудования имеет следующие свойства:

КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
Обслуживания не требуют.
Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
Во время работы почти не слышны.

Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.

Как выбрать циркуляционный насос

Каждый циркуляционный насос имеет набор технических характеристик. Они подбираются под параметры каждой системы индивидуально.

Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета есть куча формул, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись усредненными нормами:

Выбрать циркуляционный насос для отопления следуя этим правилам несложно. Расчеты элементарные. Но надо сказать, что данные цифры — среднестатистические. Если ваш дом в каком-то пункте сильно отличается от «средних показателей», надо делать поправки либо в сторону увеличения, либо в сторону уменьшения технических характеристик. Например, вы хорошо утеплили дом, мощность купленного ранее котла оказалась избыточной. В этом случае имеет смысл брать помпу с меньшей производительностью. В обратной ситуации — в доме в сильные холода зябко — можно поставить более производительный циркуляционник. Он временно решит проблему (в дальнейшем надо или утеплять или менять котел).

Подбор модели

При выборе конкретной модели обратите внимание на график с напорной характеристикой насоса. На графике надо найти точку, в которой пересекаются значения напора и производительности. Она должна располагаться в средней трети кривой. Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже).

На что еще обратить внимание

В технических характеристиках циркуляционных насосов есть еще несколько позиций, на которые стоит обратить внимание. Первый — допустимая температура перекачиваемой среды. То есть, температура теплоносителя. В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна.

Стоит обратить внимание и на максимальное давление, при котором может работать насос. В системе отопления частного дома оно редко бывает выше 3-4 атм (это для двухэтажного дома), а в норме составляет 1,5-2 атм. Но все равно, обращайте внимание на данный показатель.

На что еще обратить внимание — на материал, из которого сделан корпус. Оптимальный — чугунный, более дешевый — из специального термостойкого пластика.

Тип и размер соединения. Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4.

Также стоит обратить внимание, на наличие защиты. Может быть защита от сухого хода. В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды. Если воды, нет, мотор перегревается и выходит из строя.

Еще один тип защиты — защита от перегрева. Если мотор нагревается до критического значения, теромореле отключает питание, насос останавливается. Две эти функции продлят срок эксплуатации оборудования.

Производители и цены

Название	Производительность	Напор	Количество скоростей	Подсоединительные размеры	Максимальное рабочее давление	Мощность	Материал корпуса	Цена
Grundfos UPS 25-80	130 л/мин	8 м	3	G 1 1/2"	10 бар	170 Вт	Чугун	15476 руб
Калибр НЦ-15/6	40 л/мин	6 м	3	внешняя резьба G1	6 атм	90 Вт	Чугун	2350 руб
БЕЛАМОС BRS25/4G	48 л/мин	4,5 м	3	внешняя резьба G1	10 атм	72 Вт	Чугун	2809 руб
Джилекс Циркуль 25/80 280	133,3 л/мин	8,5 м	3	внешняя резьба G1	6 атм	220 Вт	Чугун	6300 руб
Elitech НП 1216/9Э	23 л/мин	9 м	1	внешняя резьба G 3/4	10 атм	105 Вт	Чугун	4800 руб
Marina-Speroni SCR 25/40-180 S	50 л/мин	4 м	1	внешняя резьба G1	10 атм	60 Вт	Чугун	5223 руб
Grundfos UPA 15-90	25 л/мин	8 м	1	внешняя резьба G 3/4	6 атм	120 Вт	Чугун	6950 руб
Wilo Star-RS 15/2-130	41,6 л/мин	2,6 м	3	внутренняя резьба G1		45 Вт	Чугун	5386 руб

Обратите внимание, что все технические характеристики представлены для перемещения воды. Если теплоноситель в системе — незамерзающая жидкость, необходим вносить корректировки. За актуальными для этого типа теплоносителей данными придется обращаться к производителю. В других источниках подобные характеристики найти не удалось.

Доброго дня, уважаемые читатели блога сайт

Циркуляционные насосы с «сухим» ротором

Продолжим рубрику «Насосы» разговором о циркуляционных насосах для систем отопления с «сухим» ротором. Эти насосы разделяются на три группы: inline насосы, моноблочные насосы и консольные насосы. В отличие от , у насосов с «сухим» ротором теплоноситель не соприкасается с электрическим двигателем. Данные насосы менее чувствительны к наличию в воде взвешенных частиц и накипи. Циркуляционные насосы с «сухим» ротором используются в системах с большим объемом теплоносителя. Для герметизации вала у этого типа насосов применяется . Оно состоит из двух частей: подвижного и неподвижного уплотнения Подвижная часть насаживается на вал насоса, а неподвижная – запрессована в корпус насоса. В качестве материалов для торцевого уплотнителя могут использоваться графит, керамика, карбон нержавеющая сталь, оксид алюминия, карбид вольфрама и другие материалы. Применяемый материал для уплотнений зависит от вида теплоносителя и его температуры.

Циркуляционные насосы для отопления с «мокрым» и inline насосы «сухим» ротором выпускаются как одинарные, так и двойные. Двойные насосы применяются для резервирования, в случае выхода из строя одного насоса второй включается в работу. Также когда в самое холодное время года необходимо большее количество тепла, и производительности одного насоса не достаточно, в работу можно включить второй насос. При больших морозах и пиковой нагрузке могут работать оба насоса, а когда температура повышается, и нет необходимости в работе двух насосов, один из них остается в резерве. Этим достигается экономия электроэнергии за счет того, что можно использовать насосы меньшей мощности. Как известно, согласно СНиПу расчет системы отопления производится на самую холодную пятидневку года, которая может быть в данном регионе. Исходя из этих расчетов, происходит подбор котельного и насосного оборудования. Но обычно система отопления в максимальном режиме эксплуатируется примерно месяц полтора. Все остальное время система отопления используется на 40 – 60% от своей максимальной мощности

Inline насосы

Насосы для отопления с «сухим» ротором Inline – это насосы, у которых всасывающий и напорный патрубки находятся на одной оси. Эти насосы имеют одинаковый условный проход и подсоединительный размер фланцев на всасывающем и напорном патрубках. Диаметры патрубков от DN 32 – DN 100. Устанавливаются такие насосы непосредственно на трубопроводах. При монтаже насосов на трубопровод необходимо устанавливать температурные компенсаторы для компенсации температурных расширений трубопроводов при работе системы отопления. Inline насосы оснащены стандартными двух или четырех полюсными асинхронными двигателями с воздушным охлаждением и числом оборотов 2900 или 1450. В данных насосах применяется рабочее колесо с пониженными кавитационными характеристиками. Рабочее колесо насосов для отопления с «сухим» ротором расположено прямо на валу двигателя. За счет такой конструкции эти насосы работают тихо, не создавая большого шума и вибрации. Inline насосы используются для перекачивания холодной и горячей воды без абразивных веществ в системах отопления, горячего водоснабжения и кондиционирования, в холодильных и других установках промышленного и бытового назначения. Температурный диапазон перекачиваемой жидкости от -20 до +140°C. Максимальное рабочее давление таких насосов составляет 16 бар. Максимальная температура окружающей среды 40°C.

Блочные насосы

Эти насосы являются низконапорными, центробежными циркуляционными насосами с большой производительностью. На блочных насосах применяются стандартные двух или четырех полюсные асинхронные электродвигатели с воздушным охлаждением. Имеют осевой всасывающий и радиальный напорный патрубок. Серийно насосы оснащены опорными уголками и кронштейнами для крепления их к основанию. Моноблочные насосы имеют очень широкий спектр применения и используются в качестве: циркуляционных насосов в системах отопления и кондиционирования, для подачи воды в системах водоснабжения, повышения давления и в системах пожаротушения. Для пищевой промышленности применяются моноблочные насосы из нержавеющей стали, чугуна или бронзы. будет посвящена отдельная статья

Консольные насосы

Особенность этих насосов состоит в том, что насосная часть и двигатель имеют свои валы и узлы крепления. При сборке насос и двигатель устанавливаются на общую раму (станину), их валы центрируются и соединяются при помощи муфты. Условный проход таких насосов определяется напорным патрубком. Всасывающий патрубок всегда имеет больший условный проход, чем напорный. Консольные насосы предназначены для перекачивания чистой и слабо загрязненной воды без абразивных включений в системах отопления, водоснабжения и повышения давления. Консольные насосы применяются в городском водоснабжении, ирригации, дренаже, коммунальном хозяйстве, в промышленности и т.д. тоже будет посвящена отдельная статья

Рабочая точка

Подбор циркуляционных насосов с сухим ротором происходит по тем же параметрам, что и . Рабочая точка системы отопления должна быть близкой к рабочей характеристике насоса, исходя из производительности и требуемого напора.

Эксплуатация и обслуживание

Как и циркуляционные насосы с «мокрым» ротором, насосы для отопления с «сухим» ротором не рекомендуется эксплуатировать без воды. При работе насоса подвижное уплотнение начинает вращаться относительно неподвижного. Между поверхностями трения образуется тонкая водяная пленка, которая смачивает рабочие поверхности уплотнений. На вращающейся части торцевого уплотнения находиться пружина, которая по мере износа рабочих поверхностей уплотнения все время поджимает подвижную часть к неподвижной. Средний срок службы уплотнения составляет от 2 до 4 лет, но при жестких условиях эксплуатации (частые перегревы, наличие в теплоносителе примесей и взвеси) очень резко сокращается срок эксплуатации. Сухой ход для насосов с сухим ротором недопустим и приводит к повреждению рабочих поверхностей торцевого уплотнения. Водяная пленка быстро испаряется, и происходит перегрев, а затем и механическое разрушение трущихся частей уплотнения.

Ремонт циркуляционного насоса в таком случае является операцией несложной, но проводить его должны специалисты сервисных центров по обслуживанию данного типа оборудования.

Спасибо и до новых встреч.
