Ремонт ступицы переднего моста уаз. Регулировка "гражданских" мостов автомобиля уаз. Гражданские мосты на УАЗ

Уазовские мосты - достаточно капризные агрегаты. В автосервисе за ремонт с полной разборкой одного моста возьмут не менее 2000 рублей, плюс стоимость запчастей и расходных материалов. Поэтому многим джиперам будет интересно научиться самостоятельно выполнять эту работу.

Мосты автомобилей УАЗ очень чувствительны к взаимному расположению всех своих деталей и узлов. Доступ к этим узлам для ремонта и регулировки возможен лишь после демонтажа моста и разъединения половин его картера. Рассмотрим процесс ремонта и регулировки на примере заднего моста, так как он гораздо быстрее переднего начинает требовать к себе внимания. Связано это с тем, что большую часть своего пробега внедорожники УАЗ совершают по дорогам с твердым покрытием. Передний мост при этом бывает отключен и изнашивается гораздо меньше заднего. Регулировка переднего моста производится аналогично, некоторые очевидные отличия имеет лишь процедура снятия моста и его разборки.
В случае поломки редуктора, когда происходит его заклинивание или работа сопровождается сильным шумом, необходимость ремонта очевидна. Кроме того, регулировка или ремонт мостов может потребоваться после контроля их состояния. В любом случае советуем проверить отсутствие радиального люфта переднего конического подшипника ведущей шестерни: надо покачать рукой фланец ведущей шестерни перпендикулярно оси. Даже малейший люфт является поводом для регулировки. Отсутствие люфта в подшипниках ведомой шестерни определяется отверткой через сливное отверстие картера моста. Сигналом к проверке состояния редуктора может послужить и незначительный шум, усиливающийся под нагрузкой. Возможно, таким, едва слышным, возникающим при движении на подъеме шумом обнаружила себя неисправность, выразившаяся в появлении раковин на роликах подшипников ведомой шестерни (фото 1).
Большую сложность, особенно на автомобилях, "вкусивших" соль зимних дорог, представляет отворачивание гаек тормозных трубок, без чего снятие и разборка моста невозможны. Поэтому, если запланирована разборка моста, предварительно необходимо обеспечить свободное отворачивание этих гаек. Помочь в этом кропотливом деле может специальный разрезной ключ со стягивающим болтом и различные примочки: препарат WD-40, тормозная жидкость и им подобные. Справедливости ради нужно сознаться, что в рассматриваемом случае ни один из перечисленных препаратов не помог, а подвижность гаек на трубках была достигнута с помощью позаимствованного на кухне бытового чистящего препарата "Капля" на основе ортофосфорной кислоты. Если бы не он, пришлось бы покупать новые трубки.
После того как проблема с тормозными трубками решена и собран необходимый инструмент, можно приступать к снятию заднего моста.
Отворачиваем четыре болта с гайками крепления фланца карданного вала к фланцу ведущей шестерни (фото 2, поз. 1), отводим вал в сторону и закрепляем.
Поднимаем заднюю часть автомобиля, например двумя домкратами, за раму так, чтобы колеса оторвались от пола. Устанавливаем дополнительные страхующие упоры. Если автомобиль сорвется с домкратов, не избежать тяжелейшей травмы!
Под автомобилем выполняем следующие работы. Выворачиваем гайку тормозной трубки из тормозного шланга (фото 3, поз. 1). Шланг можно заткнуть подходящей пробкой, чтобы уменьшить потери тормозной жидкости. Отворачиваем нижние гайки крепления (фото 3, поз. 2) и сдвигаем амортизаторы с оси.
Внимание: после выполнения описанной ниже операции мост опустится вниз!
Откручиваем гайки стремянок (фото 3, поз. 3). Теперь мост можно выкатить из-под автомобиля или, если колеса предварительно сняты, вытащить волоком. Без колес он весит 101 килограмм.
После снятия моста, пользуясь случаем, желательно разобрать и смазать листы рессор графитовой или любой другой консистентной смазкой. Для этого:
- отворачиваем гайку стягивающего болта, проходящего через отверстия в центре всех рессорных листов, и вынимаем болт;
- разгибаем фиксирующие хомуты, после чего освободившиеся листы упадут вниз;
- очищаем их от грязи и ржавчины. Наносим тонкий слой смазки и собираем рессоры.
Приступаем к разборке и ремонту моста. Нам потребуется упомянутый выше ключ для тормозных трубок, металлический уголок с приваренными штырями для фиксации фланца ведущей шестерни, универсальный съемник, микрометр, набор регулировочных прокладок подшипников ведомой шестерни, а также бутылка тормозной жидкости и 0,85 литра трансмиссионного масла (не заливать же слитое из картера обратно). Желательно запастись набором картонных прокладок для заднего моста или куском тонкого плотного картона для изготовления таких прокладок (фото 4).
Отворачиваем по десять болтов крепления полуоси к ступице (фото 5, поз. 1). Вворачивая эти же болты в резьбовые отверстия на полуоси (фото 5, поз. 2) для облегчения снятия, вынимаем полуоси из картера моста, стараясь не повредить расположенные между фланцем и ступицей прокладки.
Выворачиваем гайки тормозных трубок из тройника и из тормозных цилиндров (фото 3, поз. 4). При этом надо следить, чтобы гайка проворачивалась на тормозной трубке и не скручивала ее. Снимаем с кронштейна тройник.
Отворачиваем болты и гайки, соединяющие половины картера (фото 2, поз. 2). Разъединяем половины картера, стараясь при этом сохранить прокладку (найти ее потом будет нелегко, придется изготавливать самому).
Вынимаем корпус дифференциала в сборе с ведомой шестерней.
Вынимаем с помощью съемника наружные кольца подшипников из половин картера. Если подходящий съемник найти не удалось, можно вынуть их при помощи монтажки (фото 6). При этом надо принять меры к тому, чтобы защитить от повреждения фланцы половин картера в месте их соединения.
Если требуется замена шестерен главной пары или дифференциала (в том числе и самоблокирующегося), отворачиваем болты крепления ведомой шестерни к корпусу дифференциала. Производим замену и устанавливаем ведомую шестерню на корпус дифференциала.
С помощью съемника снимаем внутренние кольца подшипников вместе с сепараторами и роликами с шеек дифференциала (фото 7).
К регулировке подшипников дифференциала вернемся позже, а пока займемся ведущей шестерней.
Основной опорой ведущей шестерни является передний роликовый конический двухрядный подшипник. Задний шариковый выполняет вспомогательную роль. От состояния переднего подшипника во многом зависит надежность моста. Для регулировки необходимо вынуть ведущую шестерню из правой половины картера. Для этого отворачиваем болты крепления крышки переднего подшипника (фото 2, поз. 3), помечаем взаимное расположение крышки (она не симметрична) и картера (нанесенные при разборке метк помогут сразу найти нужное положение при сборке), выпреcсовываем или выбиваем с помощью выколотки из мягкого металла задний подшипник из его опоры в картере.
Расшплинтовываем гайку крепления фланца и отворачиваем ее (фото 8, поз. 1). Для фиксации фланца от проворачивания воспользуемся специальным ключом - прочным металлическим уголком примерно метровой длины с приваренными на конце двумя штырями, входящими в отверстия фланца.
Снимаем крышку подшипника с сальником, при этом стараемся не повредить картонные прокладки, расположенные между ними (фото 8, поз. 2). С помощью съемника снимаем передний подшипник с оси (фото 9).
Все разобранные детали и узлы необходимо тщательно осмотреть и заменить негодные.
Между внутренними кольцами подшипника ведущей шестерни имеются регулировочные прокладки (показаны стрелкой на фото 10). С помощью микрометра измеряем толщину всех прокладок, убираем самую тонкую, чтобы создать преднатяг в подшипнике, остальные устанавливаем обратно. Напрессовываем с помощью молотка из мягкого сплава подшипник на вал. Собираем (фото 11), но без крышки с сальником. Затягивая гайку моментом 17-21 кгс, удерживаем фланец с помощью специального ключа.
Проверяем сопротивление проворачиванию ведущего вала в подшипнике. Динамометр, или попросту пружинный безмен, закрепленный за отверстие во фланце, должен показывать 1,5-3,0 кгс для приработанных и 2,0-3,5 кгс для новых подшипников. Если проворачивание происходит с меньшим усилием, нужно еще уменьшить общую толщину пакета регулировочных прокладок. Если проворачивание станет слишком тугим, толщину пакета прокладок надо увеличить.
После подбора необходимой толщины пакета прокладок отворачиваем гайку, снимаем фланец и снова собираем узел, но уже с крышкой сальника.
Затягивая гайку крепления фланца, ее обратного вращения для совпадения отверстий под шплинт допускать нельзя, вращать только по часовой стрелке (на затягивание).
Приступаем к регулировке подшипников дифференциала. Запрессовываем наружные кольца конических подшипников в половины картера, а внутренние кольца подшипников напрессовываем на шейки коробки дифференциала, оставив зазор между ними и коробкой 3,0-3,5 мм (показан стрелками на фото 12, где изображен самоблокирующийся дифференциал без ведомой шестерни).
Устанавливаем дифференциал с ведомой шестерней в картер моста и стягиваем его половины болтами, установив между ними картонную прокладку.
Через отверстие ведущей шестерни (она пока не установлена) проворачиваем ведомую шестерню для того, чтобы ролики заняли правильное положение при затяжке болтов.
Затянув болты, снова отворачиваем их и разъединяем половины картера.
Вынимаем дифференциал и измеряем полученные зазоры между торцами корпуса дифференциала и внутренними кольцами подшипников с обеих сторон.
Сумма значений этих зазоров, увеличенная на 0,1 мм, указывает требуемую общую толщину регулировочных прокладок, устанавливаемых с обеих сторон. Обратимся к примеру. Зазор слева составил 1,0 мм, справа - 2,5 мм, тогда общая толщина прокладок должна быть 3,6 мм.
Снимаем с шеек дифференциала внутренние кольца подшипников, надеваем на шейки регулировочные прокладки, совместив имеющиеся на них с наружной стороны срезы для съемника. В нашем примере с каждой стороны нужно установить прокладки общей толщиной 1,8 мм. Напрессовываем внутренние кольца подшипников на шейки корпуса дифференциала. Устанавливаем в правую половину картера узел ведущей шестерни с подшипниками.
При установке ведущего вала в картер заднего моста необходимо учитывать, что прямоугольные вырезы на внутренних кромках картонных прокладок и отверстие в корпусе для доступа смазки к подшипникам должны совпадать. Если при разборке часть картонных прокладок порвется, их общая толщина должна быть восстановлена.
Соединяем половины картера вместе с дифференциалом и проверяем люфт в зацеплении шестерен главной пары. При замере на внешней кромке фланца ведущей шестерни он должен составить 0,35-0,77 мм. Если зазор больше, меньше или отсутствует, придется переставлять регулировочные прокладки с одной стороны дифференциала на другую.
Для этого разъединяем половины картера моста, вынимаем дифференциал и съемником снимаем с него внутренние кольца подшипников. Для уменьшения зазора уменьшаем толщину прокладок со стороны зубьев ведомой шестерни и наоборот. Допустим, нам надо уменьшить зазор. Переставим прокладку толщиной 0,2 мм. Тогда суммарная толщина прокладок со стороны зубьев составит 1,6 мм, а с противоположной 2,0 мм.
Стягиваем половины картера и опять проверяем зазор. Если необходимо, регулировку зазора уточняем снова. На ощупь он проявляется как едва ощутимый.
Проверке и регулировке зацепления в зубьях шестерен главной передачи по пятну контакта мосты без бортовых передач не подлежат.
Завершаем сборку моста в обратном порядке и устанавливаем его на автомобиль, при этом смазываем резьбу болтов и гаек, негодные выбраковываем.
Заливаем в картер моста 0,85 литра трансмиссионного масла.
Подводим мост под рессоры и закрепляем его стремянками. Тормозные трубки прокладываем с наружной стороны стремянок.
Надеваем на ось кронштейна нижние проушины амортизаторов и закрепляем их гайками.
Вворачиваем в верхний конец тормозного шланга гайки тормозной трубки.
С помощью четырех болтов с гайками соединяем фланцы ведущей шестерни редуктора и карданного вала.
Прокачиваем тормоза.
На этом работы закончены. Если какие-то детали редуктора были заменены, для их приработки требуется щадящий режим работы. В течение хотя бы нескольких сотен километров пробега следует избегать движения с большой скоростью. В идеале должен соблюдаться режим обкатки нового автомобиля. Но, что особенно важно, следует иногда останавливаться и пробовать рукой температуру картера заднего моста в районе редуктора. Хорошо, если рука спокойно выдерживает нагрев, однако допустимой считается температура до 90о С. Если температура выше, это является признаком неправильной регулировки. В этом случае можно успокоить себя тем, что повторная процедура разборки моста будет легче, так как все упрямые гайки и болты смазаны и отвернутся легче, чем в первый раз.

ИНСТРУМЕНТАРИЙ АВТОМОБИЛИСТА (ОБЫЧНЫЙ И ЗИМНИЙ)

Наличие полного комплекта инструментов "на борту" автомобиля просто обязательно. Согласитесь, обидно встать на пустынной дороге из-за какой-то мелкой неисправности, которую можно было бы устранить с помощью, например, элементарной крестовой отвертки, отсутствующей в инструментальной сумке.

При покупке практически любого российского автомобиля, как подержанного, так и нового, ревизия инструментария просто необходима. Следует в обязательном порядке доукомплектовать инструментальную сумку. Полный комплект инструмента для нового автомобиля - большая редкость. Далеко ходить не надо: покупая весной новую "Волгу" ГАЗ-3110, я недосчитался более пяти позиций в инструментальной сумке и - "на сладкое" - домкрата и шинного насоса! На днях друг покупал "Газель Фермер" у одного из крупных дилеров ГАЗа в Нижнем Новгороде - инструмента нет вообще!
Однако даже полностью укомплектовавшись штатным инструментом, чувствовать себя спокойным и подстрахованным не рекомендуется. Весьма желательно доукомплектоваться. Здесь опасна другая крайность. Есть любители возить с собой много ненужного, среди чего необходимых-то вещей может и не оказаться.
Исходя из личного круглогодичного опыта интенсивной эксплуатации автомобилей ВАЗ ("классика") я могу порекомендовать для оснащения автомобиля следующий набор ходовых запасных частей и дополнительного инструмента, которые когда-то оказались крайне необходимыми в критических ситуациях.
1. Подвижной контакт прерывателя-распределителя (бегунок) (1 шт.).
2. Крышка прерывателя-распределителя (1 шт.).
3. Ротор прерывателя-распределителя (1 шт.).
4. Свечи зажигания (2 шт.).
5. Наконечник свечи зажигания (1 шт.).
6. Высоковольтный провод (отрезок) или один длинный провод для 4-го цилиндра (1 метр).
7. Встроенный регулятор напряжения со щеточным узлом в сборе или отдельно (1 шт.).
8. Катушка зажигания (1 шт.).
9. Резистор ротора (1 шт.).
10. Конденсатор для прерывателя-распределителя (1 шт.).
11. Ремень вентилятора (генератора) (1 шт.).
12. Диафрагма бензонасоса в сборе (1 шт.).
13. Рабочий тормозной цилиндр или манжета рабочего тормозного цилиндра (2 шт.).
14. Подшипник наружный ступицы переднего колеса (1 шт.).
15. Стяжная пружина тормозных колодок (1 шт.).
16. Втулка амортизатора (1 шт.)
17. Шаровая опора верхняя и нижняя (по 1 шт.).
18. Сырая резина.
19. Резиновый материал на заплаты и клей.
20. Электровулканизатор на 12 В.
21. Тормозная жидкость (400 мл).
22. Смазка "Литол-24" (200 г).
23. Контрольная лампочка с проводами (пробник).
24. Ключ для штуцеров трубопроводов, клапанов для выпуска воздуха (1 шт.).
25. Мощное шило для установки стяжных пружин тормозных колодок (1 шт.).
26. Индикатор для проверки работоспособности высоковольтной цепи системы зажигания (1 шт.).
27. Предохранители системы электрооборудования на 16 и на 8 ампер (4 шт.).
28. Баллончик препарата WD-40 (1 шт.).

Кроме всего перечисленного полезно иметь различные самодельные приспособления для ремонта автомобилей в дороге согласно многочисленным советам опытных автомобилистов. Материалы об этом систематически публикуются на страницах газеты "Биржа плюс авто".
Наступает зима со своими особенностями эксплуатации, и "бортовой" инструментарий автомобиля должен быть дополнен. Опять же вооружитесь советами по зимней эксплуатации, а в дорогу, практически без увеличения веса автомобиля, рекомендуется взять с собой зимние "прибамбасы". Речь пойдет об автохимических препаратах, которые для поставленных задач являются максимально эффективными и в настоящее время легкодоступны.
1. Силиконовая смазка для резиновых уплотнений. Предотвращает замерзание дверей, что особенно актуально после оттепели или посещения мойки.
2. Средства для размораживания стекол и замков (комментарий вряд ли нужен).
3. Аэрозоли, придающие стеклам водоотталкивающие и антизапотевающие свойства. Прозрачная сверхскользкая пленка, возникающая на стеклах после обработки препаратом, значительно улучшает обзор в снегопады.
4. Аэрозоль, восстанавливающий эластичность натяжных ремней. "Задубевшие" на морозе ремни не только противно верещат, но и проскальзывают на шкивах. Препарат позволит этого избежать.
5. Аэрозоль с изолирующей краской для системы зажигания. Опрысканные этим средством прерыватель-распределитель (трамблер), высоковольтные провода и катушка зажигания много надежнее будут "держать" искру. Впрочем, для этих целей подходит и рекомендованный уже препарат WD-40.
6. Флакон нейтрализатора влаги для топливных систем. В бензине достаточно воды, а нейтрализатор предотвратит промерзание топливопроводов и их закупоривание. Для этих целей автор на протяжении ряда лет с большим успехом использует препарат "Аспект-модификатор. Антилед".
Для успешной зимней эксплуатации автомобилей читателям остается тщательно отслеживать соответствующую информацию на страницах нашей газеты.

Многие пользователи сети интернет в яндексе или гугле вводят подобный запрос - «ремонт переднего моста уаз 469». Значит, их интересует как самому отремонтировать передний или задний мост на уазе. Конечно же, порядок разборки и ремонта моста описан в специальных книгах по ремонту и эксплуатации, которые сейчас достать не проблема. Однако, разобрать своими руками что передний, что задний мост до последнего винтика - задача, мягко говоря, не из легких. Может оказаться так, что нужно всего то заменить какую то маленькую деталь, для доступа к которой не придется разбирать все подряд.

Передний мост УАЗ 469

Вот только некоторые возможные варианты поломок мостов на уаз 469 (Хантер, Патриот, «буханка»):

1. Изношен дифференциал, погнут картер редуктора
2. Критический износ главной передачи в редукторе
3. Износ поворотного кулака (шаровой опоры, цапфы) на переднем мосту
4. Появление больших зазоров в шкворневых соединениях
5. Износ подшипников, в результате чего требуется их регулировка\замена
6. Шприцевание элементов, требующих смазки

Понять что из вышеперечисленного случилось именно с вашим автомобилем бывает непросто, однако, часто можно даже на слух примерно локализовать проблему. Если со стороны переднего или заднего моста слышен повышенный шум, гул (даже на нейтральной передаче) - скорее всего изношен редуктор (требуется ремонт), либо подшипники требуют смазки. Если ваш автомобиль «рыскает» из стороны в сторону и при этом рулевое управление в порядке - проблема может засесть в цапфе, шрусе или в неправильной установке шкворней, фиксирующих шаровую опору, в результате чего появляется люфт и колесо начинает «гулять».

Из чего состоит ШРУС

Очень частая неисправность - вылет шариков-подшипников, которые находятся в ШРУСе. Они вылетают как раз из-за неправильной регулировки шкворней, в результате чего геометрический центр шруса и цапфы не совпадают. Как результат - полуось «гуляет» в посадочном месте и постепенно разбивается. Также повреждается и сам шрус. А при поворотах со стороны колеса слышно хруст и при этом колесо может подклинивать. Некоторые мастера в процессе ремонта просто выкидывают все шарики, кроме центрирующего (дополнительно приварив его) - дабы избавиться от проблемы постоянного их вылетания.

Поворотный кулак переднего моста УАЗ 469 в сборе

Но это спасает ненадолго, бывают даже случаи, когда приваренный шарик обламывает в процессе езды, настолько высокие там нагрузки. Гораздо результативнее заняться регулировкой шкворней. Необходимо добиться такого состояния, при котором линия, проходящая через шкворни, и центр полуоси будут пересекаться в одной точке. И именно в этой точке должен находиться центр шруса. Смещение полуоси влево-вправо, как показано на рисунке - недопустимо, она должна быть жестко зафиксирована, для этого в конструкции предусмотрены упорные кольца и втулки.

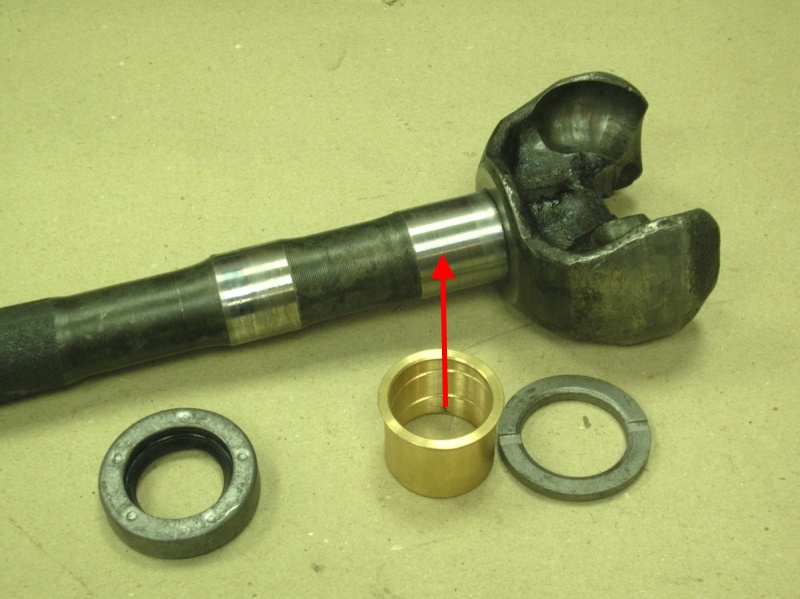

Посадочное место под втулку

Важно! Для того, чтобы половинки шруса соединялись плотно - необходимо в шаровой опоре поставить бронзовую втулку. Если такой не нашли в магазине, можно поставить например втулку шатуна трактора Т-40. Разрежьте ее с одной стороны и по чуть-чуть уберите лишний металл до тех пор, пока она плотно не сядет в отверстие (в поворотном кулаке). Затем необходимо разверткой на 32 подогнать втулку под диаметр полуоси. Если этого не сделать - шарики в шрусе все равно будут вылетать.

Снятие шкворня

А теперь рассмотрим процесс снятия шкворня на уаз 469. Для этой процедуры можно использовать специальный съемник, однако, его вполне возможно изготовить самому. Все что для этого понадобится - пластина с отверстием под болт, шайба и 2 гайки. Пластина будет упираться в другие болты по периметру, а центровой болт будет как раз вытягивать шкворень из посадочного места.

Процесс выпрессовки шкворня

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса. Важно не переборщить, не затягивайте болт до упора - иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять). Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

P.S. : по заднему - там ломаться особо нечему, поскольку отсутствуют поворотные части (кулак, шрус). Просто периодическое обслуживание, смазка деталей - и он будет ходить долго. Максимум что может сломаться, так это редуктор. А вообще уазы, а конкретно 469 уаз выпускались с так называемыми «военными» мостами, которые отличались большей надежностью и проходимостью. Поэтому многие владельцы тюнингованных уазов ставят их себе.

Такие же, как и для заднего моста.

Устройство поворотного кулака переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

К кожуху полуоси пятью болтами крепится шаровая опора с запрессованными в нее втулками шкворней. На шаровой опоре с помощью двух шкворней установлен корпус поворотного кулака. Шкворни поворотного кулака устанавливаются с предварительным натягом вдоль их общей оси, величина которого составляет 0,02-0,10 мм. От проворачивания в корпусе поворотного кулака шкворни стопорятся штифтами.

Регулировку предварительного натяга надо производить прокладками, устанавливаемыми вверху — между рычагом поворотного кулака (слева) или накладкой (справа) и корпусом поворотного кулака, внизу — между накладками и корпусом поворотного кулака. Для смазки верхних шкворней и добавления смазки в шаровую опору на рычаге поворотного кулака (слева) и на верхней накладке шкворня (справа) установлены пресс-масленки. Нижние шкворни смазываются смазкой, поступающей самотеком из шаровой опоры.

Внутри поворотного кулака установлен шарнир равных угловых скоростей (ШРУС). Конструкция шарнира обеспечивает одинаковые угловые скорости ведущего и ведомого валов независимо от угла между ними. Шарнир состоит из двух вилок, в криволинейных канавках которых расположены четыре шарика. В центральных гнездах вилок расположен пятый шарик, который является установочным и служит для центрирования вилок. От продольного перемещения шарнир ограничен упорной шайбой.

Внутренняя ведущая вилка ШРУС соединена шлицами с полуосевой шестерней дифференциала. На ведомом конце кулака шарнира установлено устройство для отключения передних колес автомобиля, которое состоит из подвижной муфты, установленной на шлицах, и болта с пружиной и шариком. Наружными шлицами подвижная муфта соединяется с внутренними шлицами ведущего фланца, закрепленного болтами к ступице колеса.

Для уменьшения износа деталей переднего ведущего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с выключением переднего ведущего моста целесообразно отключать и ступицы передних колес.

Для чего снять защитный колпак и вывинчивая болт, установить муфту в положение, когда сигнальная кольцевая канавка на ее поверхности расположится в одной плоскости с торцом фланца. Установив муфту в требуемом положении, завинтить защитный колпак. Включение колеса производится завинчиванием болта с надежной его затяжкой.

На некоторых автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, возможна установка другой по конструкции муфты отключения передних колес 31512-2304210. Для выключения колес необходимо повернуть диск муфты против часовой стрелки до упора, совместив при этом указатель с надписью «4×2». Включение производить поворотом диска по часовой стрелке до упора, совместив при этом указатель с надписью «4×4».

Операции по включению и отключению муфты необходимо производить на обоих колесах переднего ведущего моста одновременно. Включение переднего моста при отключенных с помощью муфт колесах не допускается.

Обслуживание переднего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

При осмотре поворотных кулаков надо обращать внимание на исправность регулировочных болтов, упоров-ограничителей поворота колес и надежность их стопорения. Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более 27 градусов. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировка затяжки шкворней поворотного кулака переднего моста.

Регулировка затяжки шкворней поворотного кулака на заводе производится с предварительным натягом вдоль их общей оси, причем сверху и снизу устанавливают одинаковое количество прокладок. При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней и опорными кольцами шаровой опоры. Этот зазор устраняют снятием сверху и снизу одинакового количества регулировочных прокладок. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Регулировка схождения колес переднего моста.

Регулировка схождения колес производится при нормальном давлении в шинах таким образом, чтобы размер А , замеренный по средней линии боковой поверхности шин спереди, был на 1,5-3,0 мм меньше размера В сзади. Проверку схождения колес можно производить по наружным или по внутренним поверхностям шин.

Проверку схождения колес по наружным поверхностям необходимо производить на специальном стенде. При этом надо найти точки равного бокового биения шин и расположить их в горизонтальной плоскости. В противном случае, в следствии значительного бокового биения шин, схождение будет отрегулировано неправильно.

Определение схождения передних колес по внутренним поверхностям шин необходимо производить при отсутствии специального стенда. Для этого установить автомобиль на смотровую яму с положением колес для движения по прямой. Штангой с подвижной линейкой замерить расстояние между внутренними поверхностями шин сзади, примерно на высоте центра колеса. Штангу при этом устанавливать горизонтально, а точки касания штанги к шинам отмечать мелом.

Затем перекатить автомобиль вперед или назад на такую величину, при которой отмеченные на шинах точки оказываются спереди на той же высоте, и замер между отмеченными точками повторяется. Разница между первым и вторым замерами дает величину схождения колес.

В случае необходимости регулировку схождения колес необходимо производить изменением длины тяги рулевой трапеции путем вращения штуцера после предварительного ослабления контргаек, имеющих левую и правую резьбу. После регулировки контргайки затянуть.

Передний мост автомобиля УАЗ-452

Устройство

Передний ведущий мост предназначен для передачи тягового усилия к передним управляемым колесам. Главная передача и дифференциал, установленные в переднем мосту, такие же, как и у заднего моста. Ось ведущей шестерни смещена вправо от продольной оси автомобиля на 190 мм.

Для передачи усилия к колесам на наружных концах полуосей установлены шарниры равных угловых скоростей, обеспечивающие одинаковые скорости вращения ведущей и ведомой вилок при любых углах поворота колес.

Шарнир расположен внутри поворотной цапфы, конструкция которой показана на рис. 2.

Рис. 1. Шарнир равных угловых скоростей: 1 - ведомая вилка; 2 - ведущая вилка; 3 - центральный шарик; 4 - ведущие шарики; 5 - шарнир в сборе

Поворотная цапфа в сборе, при помощи которой осуществляется поворот колеса, состоит из шаровой опоры, привернутой болтами к фланцу кожуха полуоси, корпуса поворотной цапфы, соединенного с шаровой опорой при помощи двухшкворней, и поворотной цапфы. На корпусе поворотной цапфы установлен тормозной щит.

Рис. 2. Поворотная цапфа: 1- ведущая вилка; 2 - шаровая опора; 3 и 17 - регулировочные прокладки шкворней; 4- шкворень: 5 - рычаг рулевой трапеции; 6 - корпус поворотной цапфы; 7-1 ведомая вилка; 8 - поворотная цапфа; 9-ступица колеса; 10 - ведущий фланец ступицы; 11 - муфта; 12 - фиксирующий шарик; 13 - защитный колпак; 14 - болт; 15 - шлицевый конец ведомой вилки; 16 - накладка шкворня; 18 - упорные шайбы шарнира равных угловых скоростей: 19- кожух полуоси; 20 - сальник

Шкворневые подшипники собраны с предварительным натягом, регулировку которого выполняют регулировочными прокладками толщиной 0,1; 0,15 и 0,4 мм. Прокладки устанавливают вверху - между торцами рычага рулевой трапеции (на левой поворотной цапфе) или накладки (на правой) и корпуса поворотной цапфы и внизу-между торцами накладки и корпуса поворотной цапфы. Величина предварительного натяга в подшипниках должна быть в пределах 0,02-0,10 мм.

Во время работы, вследствие износа трущихся поверхностей указанных деталей, предварительный натяг в подшипниках пропадает и в них образуется зазор, вредно влияющий на долговечность подшипников, который устраняют регулировкой.

Для уменьшения износа деталей переднего моста и экономии топлива при длительной эксплуатации автомобиля по дорогам с твердым покрытием передние ведущие колеса рекомендуется отключать.

С этой целью в переднем мосту на шлицах ведомой вилки установлена подвижная муфта, наружные шлицы которой находятся в зацеплении со шлицами ведущего фланца передней ступицы.

Рис. 3. Положение муфты при включении и выключении передних колес

Чтобы отключить колеса, нужно вывести муфту из зацепления с ведущим фланцем.

Для этого необходимо снять защитный колпак и, вывертывая болт из ведомой вилки, установить муфту в положение, когда сигнальная кольцевая канавка А на ее поверхности расположится в одной плоскости с торцем фланца. От самопроизвольного вращения болт удерживается фиксирующим шариком и пружиной. Включают колеса завертыванием болта в вилку до отказа.

Необходимо помнить, что включение переднего моста при отключенных колесах не допускается.

Передний и задний мосты имеют одинаковую главную передачу и дифференциал, поэтому все указания по регулировке подшипников ведущей шестерни, бокового зазора и контакта в зацеплении шестерен главной передачи и подшипников дифференциала заднего моста относятся также и к переднему мосту.

Техническое обслуживание

Техническое обслуживание переднего моста заключается а выполнении тех же операций, которые указаны для обслуживания заднего моста.

Помимо этого, необходимо выполнять следующее.

При ТО-1 смазывать шкворни поворотных цапф через пресс-масленку верхнего шкворня.

При ТО-2 снять ступицы передних колес и, покачивая цапфу вверх и вниз, определить наличие люфта в шкворнях поворотной цапфы. При появлении люфта произвести регулировку. Порядок выполнения регулировки указан в конце раздела.

Проверить крепление рычагов рулевой трапеции к поворотным цапфам.

Проверить максимальные углы поворота передних колес (минимальные радиусы поворота).

Через ТО-2 выполнить все операции, указанные для ТО-2, но вместо добавления смазки промыть шарниры и заложить в них по 300 г свежей смазки.

Для замены смазки в шарнирах надо отвернуть болты крепления цапфы колеса к корпусу поворотной цапфы, снять тормоз и цапфу (гибкий шланг гидротормоза не отъединять), вынуть шарнир из шаровой опоры, удалить старую смазку, промыть шарнир и шаровую опору и заложить 300 г свежей смазки. Ведущую вилку шарнира устанавливать на место осторожно, чтобы не повредить сальник, имеющийся в шаровой опоре.

Неисправности переднего моста, связанные с работой шестерен главной передачи и дифференциала, будут такими же, как и у заднего моста, и указаны в разделе «Неисправности заднего моста».

Снятие и разборка переднего моста

Для ремонта необходимо снять передний ведущий мост с автомобиля и разобрать.

После разборки и промывания деталей нужно проверить их состояние (износ) и выявить пригодность для дальнейшей работы. Изношенные детали заменяют новыми.

Для снятия переднего моста с автомобиля следует:
— отъединить трубопроводы гидравлического привода тормозов, амортизаторы, карданный вал, рулевую сошку, рессоры;
— откатить передний мост и установить его на стенд или подставки.

Разборку переднего моста выполняют в следующей последовательности.

Снять колеса и тормозные барабаны.

Снять защитный колпак с ведущего фланца ступицы.

Вывернуть болт из ведомой вилки и вынуть скользящую муфту ведущего фланца ступицы.

Отвернуть гайки шпилек крепления ведущего фланца ступицы передних колес. Завернуть два болта, установленные на фланце, и снять фланец со шлицевого конца ведомой вилки шарнира.

Снять ступицы передних колес.

Снять опорные тормозные диски и поворотные цапфы и вынуть шарниры равных угловых скоростей.

Снять рычаг рулевой трапеции и накладки шкворней с комплектами регулировочных прокладок.

Отвернуть гайки крепления пальцев с шаровой головкой и снять поперечную рулевую тягу.

Для разборки поворотной цапфы необходимо:
— отвернуть болты крепления сальника шаровой опоры;
— выпрессовать шкворни и снять корпус поворотной цапфы;
— в случае износа сальника, установленного в шаровой опоре, нужно отвернуть болты, снять шаровую опору, выпрессовать сальник и заменить его новым.

Разборку картера переднего моста, вала ведущей шестерни главной передачи и дифференциала, а также регулировку двойного конического подшипника вала ведущей шестерни главной передачи, подшипников дифференциала, регулировку бокового зазора и контакта в зацеплении шестерен главной передачи необходимо выполнять в соответствии с указаниями, сделанными для этих узлов в разделе «Задний мост».

Шарниры равных угловых скоростей разбирают в следующем порядке.

Отметить краской взаимное расположение ведомой и ведущей вилок.

Зажать в тиски ведущую вилку в горизонтальном положении.

Повернув центральный шарик лыской в сторону одного из ведущих шариков, отвести ведомую вилку в сторону и вынуть шарик (проходящий мимо лыски).

Таким же образом вынуть остальные три шарика.

Собирают шарниры в следующем порядке.

Зажать в тиски ведущую вилку в вертикальном положении.

Установить центральный шарик в сферическое углубление ведущей вилки лыской в сторону.

Поставить ведомую вилку на центральный шарик.

Поворачивая ведомую вилку в сторону, установить в канавки три ведущих шарика.

Развести вилки на максимальный угол и, повернув центральный шарик лыской в сторону четвертой канавки, вставить последний (четвертый) шарик, который пройдет мимо лыски центрального шарика.

Предварительный натяг в шарнире между шариками должен быть таким, чтобы момент, необходимый для поворота одной вилки от 10-15° во все стороны от оси при зажатой в тисках другой вилке, равнялся 300-500 кГсм.

Для обеспечения правильной сборки и получения требуемого предварительного натяга шарики рассортированы на 9 групп. Каждый шарнир собирают с шариками одной группы или с шариками двух соседних групп, например, два шарика размером 25,41 мм и два-25,44 мм.

При монтаже шарики одного размера обязательно располагать диаметрально противоположно один другому.

Разница в диаметрах двух пар шариков одного шарнира допускается не более 0,04 мм.

Если имеется стенд, обкатать на нем шарнир под меняющимся углом от 0 до 30° в течение 2 мин при скорости вращения 300 об/мин.

При обкатке шарнир смазать смазкой для поворотных цапф.

Сборка переднего моста

Передний мост нужно собирать в последовательности, обратной разборке. Все указания по сборке заднего моста относятся и к сборке переднего моста. Помимо этих указаний, необходимо учитывать следующее.

Втулку в поворотную цапфу запрессовывать заподлицо с торцом гнезда под упорную шайбу.

Масляные канавки упорной шайбы, устанавливаемой на шейку поворотной цапфы, должны быть обращены наружу (в сторону фланца ведомой вилки).

Посадочную поверхность поворотной цапфы необходимо смазать тонким слоем сурика, шеллака или уплотнительной пасты УН-25.

Перед сборкой шкворни смазать жидкой смазкой.

При постановке шарнира заложить в шаровую опору и шарнир смазку, указанную в карте смазки.

Скользящую муфту ведущего фланца ступицы при установке на ведомую вилку смазать тонким слоем смазки 1-13 для предохранения от коррозии.

Подшипники шкворней смазать через пресс-масленки пресс-солидолом «С» или солидолом «С».

Маслоотгонное кольцо сальника ведущей шестерни переднего моста, устанавливаемое между фланцем и внутренним кольцом подшипника, имеет на торце канавки с правым направлением витка и маркировано буквой «П».

Маслоотгонное кольцо, устанавливаемое в заднем мосту, имеет канавки с левым направлением и не маркировано. Мас-лоотгонные кольца нельзя путать местами, иначе может появиться течь масла из сальника.

После окончания сборки переднего моста необходимо проверить углы поворота цапф в каждую сторону и установку схождения колес.

Передний мост после сборки проверяют на стенде под нагрузкой и без нее.

У правильно собранного переднего моста во время работы не должно быть повышенных шумов, нагрева и течи масла через сальник, крышки и болтовые соединения.

Порядок регулировки подшипников шкворней поворотной цапфы следующий.

Поднять домкратом передний мост.

Отвернуть гайки крепления колеса и снять его.

Отвернуть болты крепления сальника шаровой опоры и отодвинуть сальник.

Проверить наличие осевого люфта у шкворней, перемещая руками корпус поворотной цапфы вверх и вниз. Если имеется люфт, произвести регулировку, для чего:

отвернуть гайки крепления и снять на левой поворотной цапфе рычаг к тяге сошки, а на правой поворотной цапфе накладку шкворня (сверху), вынуть тонкую (0,1 мм) регулировочную прокладку и установить снятые детали на место.

Отвернуть болты крепления и снять накладку шкворня (снизу), вынуть тонкую (0,1 мм) регулировочную прокладку и установить накладку шкворня на место.

Для сохранения соосности кардана следует вынимать прокладки одинаковой толщины сверху и снизу.

Проверить результаты сборки. Если люфт не устранен, произвести повторную регулировку, сняв более толстую прокладку (0,15 мм), а тонкую (0,1 мм) установить на место.

Ведущий. Картер, главная пере­дача и дифференциал переднего моста УАЗ-469 не отличаются от соот­ветствующих деталей и узлов заднего моста, за исключением маслоотражательного кольца ведущей шестерни, имеющего правую резьбу и клеймо «П» (только в автомобилях УАЗ-469Б).
Все операции разборки, сборки, технического обслужива­ния, регулировки и возможные неисправности переднего моста УАЗ-469 такие же, как и для заднего моста.
Устройство поворотного кулака переднего ведущего моста автомобиля УАЗ-469 показано на рис. 71, а автомобиля УАЗ-469Б на рис. 72.
К кожуху 26 (рис. 71) и 2 (рис. 72) полуоси пятью болта­ми крепится шаровая опора 2 и 5 с запрессованными в нее втулками 9 и 19 шкворней. На шаровой опоре с помощью двух шкворней 6 и 9 установлен корпус поворотного кулака 8 и 6, к которому крепится болтами крышка картера колесного ре­дуктора. К крышке шестью болтами крепится цапфа 18 и 12 и тормозной щит.
Шкворни поворотного кулака устанавливаются с предвари­тельным натягом, величина которого составляет 0,02.. 0,10 мм. От проворачивания в корпусе поворотного кулажа шкворни сто­порятся штифтами 22 и 11. Регулировку предварительного на­тяга производите прокладками 4 и 20, устанавливаемыми ввер­ху - между рычагом поворотного кулака (справа) 29 и 1 или накладкой (слева) 7 и 5 и корпусом поворотного кулака, вни­зу - между накладками и корпусом поворотного кулака переднего моста УАЗ-469.

Рис. 71. Поворотный кулак переднего моста УАЗ-469:
а - сигнальная канавка; I - правый по­воротный кулак; II - левый поворотный кулак; III - муфта отключения колес; 1 - сальник; 2 - шаровая опора; 3 - шарнир поворотного кулака; 4 - прокладка; 5 - пресс-масленка; 6 - шкворень; 7 - накладка; 8 - корпус поворотного кула­ка переднего моста УАЗ-469 ; 9 - втулка шкворня; 10 - шарикоподшипник; 11 - ведомый вал колесного редуктора; 12 - ступица; 13 - ведущий фланец; 14- подвижная муфта; 15 - шарик фиксатора; 16 - защитный колпак; 17 - болт муфты; 18 - цапфа; 19 - стопорная гайка; 20 и 23 - опорные шайбы; 21 - ведущая шестерня; 22 - стопорный штифт; 24 - уплотнительное резиновое кольцо; 25 - упорная шайба; 26 - кожух полуоси; 27 - болт ограничения поворота; 28 - упор-ограничитель поворота колес; 29 - рычаг поворотного кулака.

Для удержания смазки в корпусе поворотного кулака и предохра­нения ее от загрязнения на шаровой опоре установлен сальник, состоящий из внутренней обоймы, резинового кольца 24 и 24 с пружиной, кольца-перегородки, войлочного уплотнительного кольца и наружной обоймы. Сальник закреплен болтами на корпусе поворотного кулака. Для предотвращения перетекания смазки из картера главной передачи в поворотный кулак внутри шаровой опоры имеется самоподжимной резиновый сальник 1 и 3 в металлической обойме. Для смазки верхних шкворней и добавления смазки в шаровую опору на рычаге поворотного кулака (справа) и на верхней накладке шкворня (слева) уста­новлены пресс-масленки 5 и 10. Нижние шкворни смазываются смазкой, поступающей самотеком из шаровой опоры.

Рис. 72. Поворотный кулак автомобиля УАЗ-469Б:
а - сигнальная канавка; I - правый поворотный ку­лак; II - левый поворотный кулак; III - муфта отклю­чения колес; 1 - рычаг поворотного кулака; 2 - кожух полуоси; 3 - сальник; 4 - прокладка; 5 - шаровая опо­ра; 6 - корпус поворотного кулака; 7- опорная шайба; 8 - накладка; 9 - шкворень; 10 - пресс-масленка; 11 - стопорный штифт; 12 - цапфа; 13 - ступица колеса; 14 - ведущий фланец; 15 - подвижная муфта; 16- болт муфты; 17 - шарик фиксатора; 18 - защитный колпак; 19 - втулка шкворня; 20 - прокладка; 21 - внутренняя обойма; 32 - кольцо-перегородка; 23 - наружная обойма; 34 - уплотнительное резиновое кольцо; 25 - вой­лочное уплотнительное кольцо; 26 - упорные шайбы; 27 - болт ограничения поворота; 28 - упор-ограничитель поворота колес.

Внутри поворотного кулака установлен шарнир постоянной угловой скорости. Конструкция шарнира обеспечивает постоян­ство угловых скоростей ведущего и ведомого валов независимо1 от угла между ними. Шарнир переднего моста УАЗ-469 состоит из двух вилок, в криво­линейных канавках которых расположены четыре шарика. В центральных гнездах вилок расположен пятый шарик, кото­рый является установочным и служит для центрирования вилок. От продольного перемещения шарнир ограничен упорной шай­бой 25 и 26 и шарикоподшипником 10 (рис. 71). Внутренняя: ведущая вилка шарнира соединена шлицами с полуосевой шестерней дифференциала, а на конце наружной ведомой вилки на шлицах только для поворотного кулака автомобиля УАЗ-469 установлена ведущая шестерня 21 колесного редуктора и ро­ликовый подшипник, которые стопорятся гайкой 19. Ведомая: шестерня колесного редуктора внутреннего зацепления соеди­нена болтами с валом 11, вращающимся в роликовом подшип­нике, установленном в крышке картера колесного редуктора, и бронзовой втулке, установленной внутри цапфы 18. На конце вала 11 установлено устройство для отключения передних ко­лес автомобиля, которое состоит из подвижной муфты 14 и 15 (рис. 71, 72), установленной на шлицах вала и болта 17 и 16 с пружиной и шариком. Наружными шлицами подвижная муф­та соединяется с внутренними шлицами ведущего фланца 13 и 14, закрепленного болтами к ступице колена.
Для уменьшения износа деталей переднего моста УАЗ-469 и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с выключением переднего веду­щего моста целесообразно отключать и ступицы передних колес. Для этого снимите защитный колпак 16 и 18 и, выверты­вая болт 17 и 16 из отверстия вала 11 (рис. 71), установите муфту в положение, когда сигнальная кольцевая канавка «а» на ее поверхности расположится в одной плоскости с торцом фланца. Установив муфту в требуемом положении, заверните защитный колпак.
Включение колеса производите завертыванием болта 17 и 16 (рис. 71, 72) с надежной его затяжкой. Операции по вклю­чению и отключению производите одновременно на обоих ко­лесах переднего ведущего моста. Включение переднего моста при отключенных колесах не допускается.
Устройство колесного редуктора переднего моста автомо­биля УАЗ-469 аналогично устройству колесного редуктора зад­него моста и отличается от него установкой и креплением ве­дущей шестерни и конструкцией шарикоподшипника 10 (рис. 71), который устанавливается в специальном стакане. Ведущая ше­стерня установлена на эвольвентных шлицах ведомой вилки шарнира и закреплена вместе с подшипниками специальной гайкой 19, которая после затяжки раскернивается в паз вала переднего моста УАЗ-469. Между шестерней и роликоподшипником устанавливается опор­ная шайба 20. Ведущая шестерня и шарикоподшипник перед­них редукторов не взаимозаменяемы с аналогичными деталями задних редукторов. В остальном передние редукторы устроены одинаково с задними и требуют такого же технического обслу­живания.
Ключевые слова: передний мост УАЗ-469
