Монтаж ОСБ плит – правильная обшивка и крепление к несущим конструкциям. Как правильно крепить ОСБ плиты к стене с внешней стороны дома На какие шурупы прикрутить osb

16.06.2019

OSB (ориентировано стружечная плита) – широко востребованный конструкционный материал, обладающий всеми необходимыми достоинствами, позволяющими составить серьезную конкуренцию ДСП плитам и фанере. Использование материала чрезвычайно актуально, если заходит речь об обшивке зданий. Кроме того плиты OSB отлично себя зарекомендовали в качестве напольного покрытия. Строительный продукт обладает рядом достоинств, среди которых: высокая прочность, влагостойкость, долговечность и небольшая цена.

Хотя характеристики влагостойкости относятся не ко всей подобной продукции. Для обшивки фасадов зданий уместно использование плит определенной маркировки ОСБ-3, ОСБ-4. В данном посте на ваше усмотрение будут представлены способы крепления ОСП.

Крепление OSB посредством использования обрешетки

В качестве обрешетки используется металлопрофиль или деревянные брусья. Для деревянной обрешетки рационально использование 40 — 50 мм строганного бруса. Пускай он будет, как следует высушенным, это позволит избежать деформации.

Перед тем как приступить к процессу монтажа, необходимо выполнить вертикальную разметку на основании. Расстояние между отмеченными вертикалями должно составлять половину ширины листа. Это обеспечит состыковку близлежащих листов посредине обрешетки. Предположительно линии начерчены, а значит можно производить крепление подвесов, в идеале расстояние между которыми должно составлять от 30 до 40 см.

Технология крепления деревянного и металлического каркаса практически идентична, в обоих случаях уместно применение специальной металлической пластины (подвес).

При желании пространство конструкции заполняется утеплителем, который поверх покрывается мембраной. Таким способом теплоизоляция будет надежно защищена от попадания влаги.

Далее монтируется обрешетка, после чего начинается процесс крепления OSB . Как правило, это 9 – 12 мм плиты. Если у вас деревянная обрешетка, ОСП фиксируется с помощью гвоздей, которые должны быть достаточно длинными для должной фиксации плиты. К металлопрофилю плиты крепятся посредством использования саморезов, длиннее самой толщины плиты на 10 – 15 мм.

Крепление OSB к каркасу из деревянных брусков

В случае, когда с внутренней стороны к каркасу фиксируются прочные плиты, позитивным образом влияющие на жесткость конструкции, можно произвести обрешетку между каркасом и ОСБ. Благодаря обрешетке образуется пространство, необходимое для вентиляции теплоизоляционного слоя, а также для снижения нагрузки, которая может повлечь деформацию.

Как и в предыдущем способе между стойками располагается утеплитель, который вместе со стойками порывается ветро- и гидроизоляционной защитой. Затем крепится обрешетка, а поверх нее плиты OSB.

Крепление OSB непосредственно на само основание

Крепление плит без предварительно установки обрешетки позволяет достичь наибольшей жесткости конструкции. При таком способе монтажа ветро- и гидроизоляционный слой укладывается за ОСП. После чего монтируется обрешетка с целью создания вентиляционного зазора и уже поверх нее крепится финишный материал, в качестве которого может использоваться сайдинг или декоративные панели. Плиты, как и в предыдущем способе крепления, фиксируются к дереву с помощью гвоздей. Желательно чтобы длинна гвоздей была как минимум в 2 раза больше толщины самых OSB листов . Почему именно гвозди в качестве крепежа? Да потому что из-за атмосферных явлений, дерево может деформироваться, гвозди «безболезненнее» переносят подобные нагрузки.

Крепление OSB к металлическому каркасу

Весь процесс монтажа аналогичен креплению к деревянному каркасу, с той лишь разницей, что в качестве крепежа используются саморезы.

OSB — основные принципы монтажа

— В идеале расстояние между крепежами в виде саморезов должно составлять около 12 — 16 см, при этом необходимо отступить от края плиты как минимум на 1 см.

— Во избежание скопления воды желательно между нижним листом и фундаментом оставить 10 см зазор.

— Между плитами необходимо соблюсти 2 – 3 мм зазор, так как они могут набирать в объеме и расширяться.

— Для вырезания OSB плит лучше всего использовать электролобзик.

OSB или ОСП (ориентированно-стружечные плиты) - сравнительно новый строительный материал, ставший удачной альтернативой фанере и ДСП. Велика роль OSB в каркасном строительстве, при утеплении стандартных домов. Особенно часто с помощью ОСП формируют и выравнивают напольные поверхности. О том, как это правильно сделать этом мы сегодня и поговорим.

OSB - плиты, состоящие из нескольких слоев спрессованной и склеенной водостойкими смолами древесной щепы. Ее склейка выполняется в 3 слоя. Во внешних слоях щепа укладывается вдоль длины панели, а внутри - перпендикулярно. Такое расположение придает ОСП прочность, позволяет крепко удерживать крепежные элементы.

В строительстве применяют следующие виды OSB:

OSB-2 - панели, обладающие низкой влагостойкостью. Их применяют только для внутренних работ в сухих помещениях.
OSB-3 - универсальный материал. Выдерживает повышенную влажность и внутри помещения, и снаружи. Большой запас прочности позволяет широко использовать его в строительстве.
OSB-4 - самые прочные и влагоустойчивые плиты. Их используют для формирования несущих конструкций в условиях повышенной влажности.

Для строительства и выравнивания полов обычно используют листы OSB-3, которые отлично выдерживают нагрузку от мебели, оборудования, передвижения людей.

При выравнивании небольших дефектов пола, достаточно применить плиты OSB толщиной 10 мм. Поверхности со значительными буграми и выбоинами потребуют материала в 10-15 мм. Если же предстоит создание пола на лагах, то толщина применяемых плит OSB должна быть не меньше 15-25 мм.

Плиты OSB используют в качестве ровной и прочной основы под различные современные покрытия — паркет, плитку, линолеум, ламинат, ковролин. Основные функции ориентировано-стружечных плит такие:

Создание напольной поверхности. OSB - популярный материал для создания чернового пола на лагах. При этом настил плит может осуществляться как по верхней стороне лаг, так и по нижней.
Выравнивание поверхности. Монтаж OSB на деревянный или бетонный пол поможет создать абсолютно ровную поверхность, подходящую для укладки отделочного покрытия.
Теплоизоляция пола. Плита OSB на 90% состоит из натуральной древесной щепы, обладающей высокими теплоизоляционными свойствами. Соответственно, пол из OSB не позволяет теплу улетучиваться и удерживает его в помещении.
Шумоизоляция. Многослойная плотная структура ОСП надежно поглощает любые виды шумов.

Рассмотрим несколько популярных технологий укладки ОСП на разные основания.

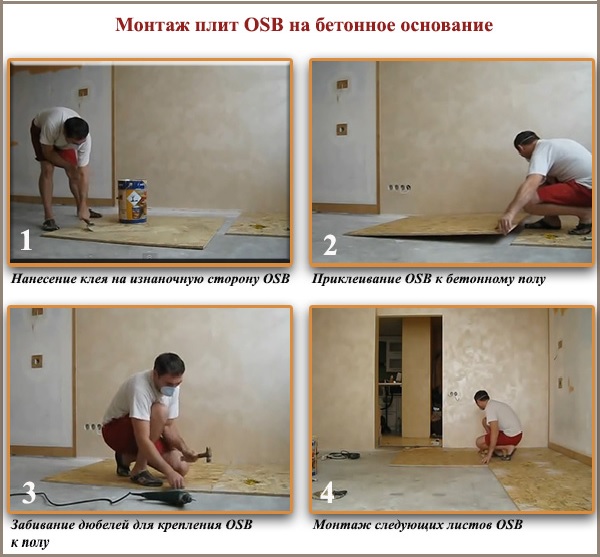

Монтаж плит OSB на бетонный пол (цементную стяжку)

Начнем с самой простой ситуации - выравнивания плитами ОСП бетонного основания. Работы выполняют по такой схеме.

С бетонного основания сметают мусор, удаляют пыль пылесосом. Поверхность должна быть абсолютно чистой, чтобы обеспечить адгезию монтажного клея. Основание покрывают грунтовкой. Это также способствует лучшему сцеплению клея с основанием. Кроме того, грунтовка создает на поверхности плотную пленку, которая не позволяет стяжке «пылить» в процессе эксплуатации.

ОСП раскладывают на поверхности, при необходимости выполняют подрезку электролобзиком или циркулярной пилой. На изнаночную сторону OSB наносят паркетный клей на каучуковой основе, используя для равномерности нанесения зубчатый шпатель. Приклеивают листы к бетонному основанию.

Дополнительно ОСП фиксируют забивными дюбелями. Для гарантированного удерживания, дюбеля забивают по периметру через каждые 20-30 см. Если пол ровный, монтаж ведется в сухом жилом помещении, то достаточно закрепить дюбеля по углам каждой плиты (при условии обязательного применения качественного клея!).

При укладке между плитами оставляют дилатационные швы толщиной 3 мм. По периметру помещения, между ОСП и стеной, шов должен составлять 12 мм. Эти зазоры необходимы для компенсации температурных и влажностных расширений (вздутий) ОСП в процессе эксплуатации.

На последнем этапе работ основание OSB очищают от пыли и мусора. Швы между стеной и плитами заполняют монтажной пеной. Срок ее высыхания - 3-4 часа. Излишки сухой пены, выступившей за пределы поверхности, обрезают острым ножом.

Укладка OSB на старый деревянный пол помогает выровнять поверхность и подготовить ее под монтаж финишного покрытия. Монтаж ведется таким образом:

Для начала с помощью уровня или правила определяют локализацию неровностей (вздутий, впадин) дощатого настила.
Доски, которые «гуляют» или слишком возвышаются над общим уровнем, притягивают к лагам дюбелями, утапливая их в материал. В некоторых случаях, для устранения скрипа и шаткости досок, пол приходится перебирать с заменой (ремонтом) лаг.
Счищают с настила наплывы краски, вздутия и выступы стирают шлифмашинкой или наждачной шкуркой.
По полу раскладывают плиты OSB, со смещением швов каждого следующего ряда. Крестообразных стыков быть не должно! Предусматривают дилатационные зазоры (между плитами - 3 мм, по периметру стен - 12 мм).
В плитах сверлят отверстия. Их диаметр должен совпасть с диаметром резьбы саморезов по дереву, которые были выбраны для фиксации ОСП к полу. Отверстия высверливают по периметру плит через каждые 20-30 см, выполняют зенкование под шляпки саморезов.
Саморезами по дереву притягивают ОСП к полу. Рекомендованная длина саморезов - не менее 45 мм.
При желании сделать пол более прочным, монтируют второй слой OSB. Швы вышележащего и нижележащего слоев должны быть уложены со смещением в 20-30 см.
Деформационные зазоры у стен заполняют монтажной пеной, которую срезают после высыхания.

На этом процесс завершен.

При наличии бетонного основания (например, плиты перекрытия), устройство лаг и обшивка их OSB-листами позволяет создать ровный пол без применения мокрых выравнивающих стяжек. А также вместить в конструкцию утепляющие, влаго- и шумоизолирующие материалы.

Рассмотрим технологию создания пола из OSB на лагах по имеющемуся бетонному основанию. Лаги (деревянные бруски) закрепляют на бетонном перекрытии с помощью дюбелей или анкеров.

Чем шире расстояние между лагами, тем толще применяемые OSB-плиты. Если шаг составляет 40 мм, то минимальная толщина OSB - 15-18 мм, если шаг равен 50 см - толщина 18-22 мм, если 60 см - 22 мм и больше.

Благодаря лагам, между ОСП и бетонным перекрытием создается пространство. Его можно использовать с пользой, заложив изоляционным материалом. Например, полы первых этажей часто холодные, поэтому между лагами можно уложить теплоизолятор: минеральную вату, пенопласт, ЭППС и т.д. При наличии под перекрытием влажного подвала конструкцию пола дополняют пароизоляционными пленками или мембранами.

Плиты ОСП укладывают поперек лаг. Швы между соседними плитами (по ширине) должны идти строго по середине лаги. При монтаже рекомендуется оставлять дилатационные зазоры (3 мм - между плитами, 12 мм - между ОСП и стеной)

Листы фиксируют к лагам саморезами или гвоздями (спиральными, кольцевыми). Шаг крепежных элементов: по периметру листов - 15 мм, на промежуточных (дополнительных) опорах - 30 мм. Гвозди (или саморезы), фиксирующие плиты по периметру, располагают на расстоянии минимум 1 см от края (чтобы ОСП не потрескались). Крепежные элементы подбирают так, чтобы их длина была больше толщины используемых плит в 2,5 раза.

Как выполняется крепеж плит ОСП на лагах в обычной городской квартире, смотрите на видео:

Укладка OSB на деревянные лаги - простейший способ получить прочный и надежный черновой пол. Особенно уместна такая технология при имеющемся столбчатом, свайном, свайно-винтовом фундаменте. Порядок работ:

На фундаменте монтируют лаги. Шаг лаг должен соответствовать толщине используемых плит OSB (чем больше шаг, тем больше толщина).
Выполняют черновой накат пола. Для этого вдоль лаг прибивают удерживающие бруски, на них укладывают и закрепляют плиты ОСП. Поверхность, обращенную к грунту, покрывают гидроизолирующими препаратами, например, битумной мастикой.
Поверх OSB укладывают слой пароизоляции.
Укладывают теплоизоляционный материал, например, пенопласт, плиты минеральной ваты, эковату и т.п.
Закрывают утеплитель еще одним слоем OSB. Крепление ведется так же, как при укладке OSB на лагах по имеющемуся бетонному основанию (технология описана в предыдущем пункте).

На этом процесс работ считается завершенным.

Прочная, твердая и ровная поверхность делает OSB универсальной основой под все современные виды финишных напольных покрытий. Чем же покрыть пол из OSB? Вот несколько популярных решений:

Лак или краска. В этом случае плиты OSB будут выступать в качестве чистовых полов, которым потребуется только декоративная отделка лакокрасочными материалами. Никакой дополнительной подготовки листы ОСП не требуют, достаточно очистить их от пыли и нанести 2-3 слоя лака (краски).
Рулонные материалы - линолеум и ковролин. При укладке рулонных материалов необходимо проследить, чтобы места стыков между плитами OSB были расположены вровень с остальной поверхностью. Все неровности желательно убрать с помощью шлифовальной бумаги. Компенсационные зазоры — заполнить эластичным герметиком.
Плитка (керамическая, виниловая, кварцвиниловая, резиновая и т.д.). Чтобы плитка удерживалась на основании из ОСП, необходимо обеспечить его неподвижность. Для этого лаги располагают чаще, чем того требует толщина листов. Шаг между элементами крепления также уменьшают. Плитку приклеивают на ОСП, используя специальный клей, подходящий для деревянной поверхности и используемой плитки.
Ламинат - финишное покрытие, которое закрепляется «плавающим» способом, без жесткого крепления ламелей. Это покрытие достаточно жесткое, поэтому подготавливать OSB под укладку ламината не нужно. Незначительные неровности, которые могут быть в местах стыков плит, нивелируются подложкой.

Что именно выбрать — решать только вам.

Использование OSB позволяет недорого и быстро выровнять существующий деревянный или бетонный пол. А при необходимости - создать его с нуля на лагах. Поверхность из OSB не потребует дорогостоящей отделки, дополнительного выравнивания, покрытия влагостойкими составами. Это - отличный выбор для тех, кто хочет создать качественный пол с минимальными усилиями.

OSB (ОСБ) или ОСП (ориентированно-стружчатая плита) - современный конструкционный материал, ставший серьезной альтернативой фанере, ДСП и нашедший широкое применение в строительстве каркасных домов и отделке зданий и строений. Плитами OSB обшивают внутренние и наружные стены помещений, полы и крышу. Обшивка стен плитами OSB имеет место в каркасном строительстве, когда плита выступает конструкционным материалом и служит для усиления стен здания, или когда выступает в качестве фасадного материала бетонных, кирпичных или деревянных домов, что вызвано небольшой ценой и высокой прочностью и долговечностью материала. В этой статье мы рассмотрим вопрос: как крепить ОСБ плиты к стене с внешней её стороны.

Для обшивки наружных стен, необходимо использовать плиты с маркой OSB-3, специально изготовленные для среды с повышенной влажностью.

При монтаже ОСБ плит к наружным стенам, обрешетку используются для следующих целей:

выравнивание плоскости стены;
создание вентеляционного зазора для утеплителя под ОСБ плитой;
предотвращение деформации плиты вызванное подвижками основания, особенно актуально для ОСБ плит толщиной 9 мм и менее.

Крепление ОСБ плит к стене поверх утеплителя с использованием обрешётки

Крепление плиты к стене осуществляется с использованием обрешётки, которую делают из деревянного бруска, или металлического профиля. Технологии монтажа ОСБ плит на стену с деревянной обрешеткой и обрешёткой из металлического профиля принципиально не отличаются. При выборе бруска, желательно выбирать сухой, строганный брусок 40-50 мм, тогда его не вывернет и не поведёт после высыхания, что положительно скажется на ровности всей стены.

Для крепления бруска и профиля к стене используют специальные металлические пластинки (подвесы). Прежде чем крепить подвесы, необходимо начертить на стене вертикальные полосы, расстояние между которыми должно быть вдвое меньше ширины листа, что в последующем, обеспечит стык плит прямо посередине бруска или профиля и даст возможность закрепить плиту OSB по центру по всей её длине. После того как начерчены линии, вдоль них крепят подвесы с шагом 30-40 см.

Металлический подвес используется для крепления обрешётки.

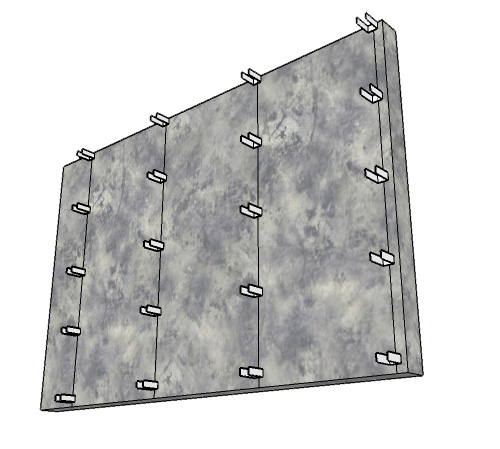

По размеченным линиям крепятся подвесы. Подвесы позволяют закрепить обрешётку над утеплителем.

После этого укладывают утеплитель и накрывают его мембраной, защищающей утеплитель от попадания влаги, после чего монтируется обрешётка.

Следует учесть, что снаружи здания пароизоляция не нужна, так как она предотвращает попадание влажного воздуха в утеплитель изнутри помещения, а с внешней стороны строения избыток влаги должен свободно выходить наружу.

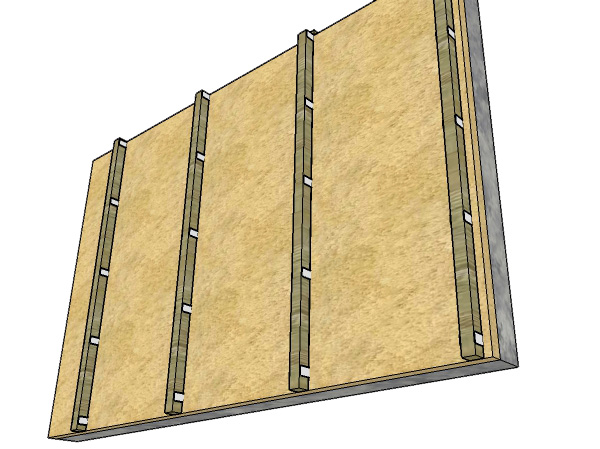

Стена с обрешёткой. Между обрешёткой и стеной уложен утеплитель.

После закрепления обрешётки можно приступать к монтажу OSB плит. Для обшивки стен чаще всего используется плита от 9 до 12 мм толщиной. Если поверх плиты не монтируется фасад, то плита должна быть влагостойкой. К обрешётке из деревянного бруса плиты OSB крепятся гвоздями длиной как минимум в 2,5 раза больше толщины листа ОСП. К обрешетке из металлического профиля - на саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

При таком монтаже обрешётка весит над утеплителем, и не создаёт мостиков холода в утеплителе между стеной и плитами ОСП. Благодаря такому решению достигается максимальная эффективность работы утеплителя. Кроме того между брусьями обрешётки находится воздушный зазор, через который выводится влага из утеплителя, что также повышает его характеристики. Более подробная информация о технологии вентилируемого фасада есть в статье: вентфасады, виды вентилируемых фасадов .

Крепление ОСБ плит к деревянному каркасу

При строительстве каркасных домов с деревянным каркасом применяют два основных подхода: крепление листов ОСБ к каркасу через обрешётку и крепление листов ОСБ непосредственно к каркасу без обрешетки. Рассмотрим случай крепления плит ОСБ с использованием обрешётки.

Когда с внутренней стороны стены к каркасу крепятся прочные плиты, обеспечивающие хорошую жесткость конструкции стены, тогда снаружи между каркасом и ОСП плитой можно сделать обрешетку. Обрешётка образует воздушные полости для вентиляции утеплителя и снижает деформационные нагрузки от каркаса на ОСП плиту.

Между стойками каркаса укладывается утеплитель. Поверх стоек и утеплителя крепят ветро- и гидроизоялционную мембрану, легко пропускающую влагу. Далее крепится обрешетка и на неё ОСБ плиты.

Монтаж ОСБ плит на деревянный каркас с обрешёткой.

При таком исполнение плиты можно оставить без отделки, можно покрасить их, заштукатурить или закрепить на них практически любой фасадный материал.

При креплении ОСБ плит без использования обрешётки достигается максимальная жесткость конструкции стены. В этом случае рекомендуется ветро- и гидрозащитную мембрану крепить за ОСБ плитой, далее монтировать обрешетку для созданию вентзазора и на неё фасадный материал, например сайдинг, доски или декоративные панели. К деревянному каркасу плиты OSB крепятся на гвозди длиной как минимум 2,5 раза больше толщины листа ОСП.

Преимущество использования гвоздей перед саморезами при креплении ОСП с внешней стороны дома обосновано тем, что гвозди лучше переносят деформации OSB листов под атмосферными воздействиями.

Технология крепления ОСБ листов к деревянному каркасу без использования обрешётки.

Крепление ОСБ плит к металлическому каркасу

Крепление осуществляется аналогично варианту с деревянным каркасом. При креплении плит непосредственно к металлическому каркасу используют саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

Общие правила монтажа ОСБ плит к стене

Не зависимо от выбранного способа крепления листов ОСБ есть общие правила, соблюдение которых обеспечит максимальную прочность, надёжность и долговечность конструкции обшивки.

Саморезы следует вкручивать на расстоянии 10-15 см друг от друга и не меньше 1 см от края плиты.
Между нижней плитой и фундаментом необходим зазор 10 мм для предотвращения скоплений воды.
Плиты нельзя стыковать вплотную друг другу, между ними необходим зазор 2-3 мм, чтобы плита могла беспрепятственно расширяться от перепадов влажности.
Все дверные и оконные проемы вырезаются лобзиком или циркулярной пилой, но если необходимы идеально ровные стыки и пропилы, то можно с готовыми размерами и листами OSB приехать в мебельный цех, где за небольшую плату распилят ваши листы на форматно-раскроечном станке ровно и точно по размерам.

Для обшивки наружных стен, необходимо использовать плиты с маркой OSB-3, специально изготовленные для среды с повышенной влажностью. О том как различаются виды ОСП листов можно узнать на странице: ОСП листы, их виды, характеристики, размеры.

При монтаже ОСБ плит к наружным стенам, обрешетку используются для следующих целей:

выравнивание плоскости стены;
создание вентеляционного зазора для утеплителя под ОСБ плитой;
предотвращение деформации плиты вызванное подвижками основания, особенно актуально для ОСБ плит толщиной 9 мм и менее.

Крепление ОСБ плит к стене поверх утеплителя с использованием обрешётки

Металлический подвес используется для крепления обрешётки.
По размеченным линиям крепятся подвесы. Подвесы позволяют закрепить обрешётку над утеплителем.

Стена с обрешёткой. Между обрешёткой и стеной уложен утеплитель.

Крепление ОСБ плит к деревянному каркасу

Монтаж ОСБ плит на деревянный каркас с обрешёткой.

Технология крепления ОСБ листов к деревянному каркасу без использования обрешётки.

Так например, при строительстве каркасного дома по финской технологии «Платформа» между каркасом и лисами ОСБ нет обрешетки. Более подробно об этой технологии можно узнать в статье: строительство каркасного дома по технологии «Платформа».

Крепление ОСБ плит к металлическому каркасу

Общие правила монтажа ОСБ плит к стене

Саморезы следует вкручивать на расстоянии 10-15 см друг от друга и не меньше 1 см от края плиты.
Между нижней плитой и фундаментом необходим зазор 10 мм для предотвращения скоплений воды.
Плиты нельзя стыковать вплотную друг другу, между ними необходим зазор 2-3 мм, чтобы плита могла беспрепятственно расширяться от перепадов влажности.
Все дверные и оконные проемы вырезаются лобзиком или циркулярной пилой, но если необходимы идеально ровные стыки и пропилы, то можно с готовыми размерами и листами OSB приехать в мебельный цех, где за небольшую плату распилят ваши листы на форматно-раскроечном станке ровно и точно по размерам.

Обшивка стен OSB плитами

Технология обшивки стен дома ОСБ плитами с внешней стороны стены. Как крепить ОСБ плиты на стены с деревянной и металлической обрешеткой и без них.

Как правильно крепить осб плиту на крыше

Правильная укладка OSB-3 (ОСБ) – как работать с OSB самостоятельно

Для укладки OSB на стены применяют плиты различной толщины и производств. Подбор материала производится в соответствии с условиями эксплуатации помещения. В зависимости от того, какие климатические нагрузки будет нести дом, подбирается тип применяемого OSB. Стоит заметить, что укладка OSB 3 имеет смысл в том случае, когда к материалу предъявляются высокие требования по влагостойкости и прочности.

В случае, если плиты применяются для обшивки небольшого помещения, допускается применять OSB 3 толщиной 10 мм. В иных случаях специалисты советуют использовать листы толщиной 12 мм. Крепление плит допускается вдоль или поперек конструкционных балок. В случае горизонтального монтажа, плитам необходимо обеспечить ребра жесткости под всеми стыками и свободными гранями. Плиты могут быть снабжены с одной или с обеих сторон рамной конструкцией. Межосевое расстояния между балками должно равняться 40 ÷60 см. Дилатационный зазор между стенами и возле проемов должен имеет ширину не менее 3 мм.

Крепеж плит производится гвоздями, превышающими толщину плит примерно в 2,5 раз. В случае использования спиральных гвоздей длина их должна быть не менее 51 мм. В случае применения кольцевых: 45 мм÷75 мм. Гвозди забиваются на расстоянии не менее 1 см от края плиты. Крепежные элементы располагаются с частотой каждые 30 cм на промежуточных подпорах и каждые 15 cм на соединениях OSB 3 .

Принцип укладки OSB 3 на пол

Для укладки пола следует применять твердые и устойчивые к нагрузкам плиты. Более всего подойдет укладка OSB-3. Если монтаж листов будет производиться на бетонную стяжку, то требуемая толщина слоя должна составлять 6÷9 мм. Если же укладка плит будет производиться непосредственно на лаги, то толщина слоя должна равняться 15÷22 мм (в случае укладки плит в один слой) и 9÷12 мм (в случае двойного слоя). Межосевое расстояние между брусьями должно равняться 60 см. Расстояние между лагами изменяется в зависимости от толщины применяемых плит.

В случае укладки OSB- 3 близко к грунту необходимо позаботиться о создании гидроизоляционного слоя с внешней стороны пола. Также необходимо не забыть предусмотреть дренажные отверстия.

Для того, что бы рассчитать требуемое количество плит, нужно к площади помещения добавить необходимое количество материала на подрезы (не более 7%). После этого получившееся число разделить на площадь одного листа и определить необходимое количество материала.

Плиты укладываются перпендикулярно оси брусьев. При укладке листов следует оставлять температурный зазор для того, что бы дать плитам возможность работать. Величина предусматриваемого зазора чаще всего равняется 3 мм, но в случае укладки плит между стенами следует оставлять 12 мм. Плиты соединяются на лагах, либо же в случае необходимости, на дополнительной опоре или при помощи скобы.

Также как и в случае с укладкой стены, гвозди применяемые для крепления стен могут быть кольцевыми или спиральными, с теми же размерами. Межосевое расстояние между крепежными элементами должны быть 30 см на опорах и 15 см на соединениях материала. Допустимо применение клея для повышения жесткости пола.

Основы правильной укладки OSB 3 на крышу

Для укладки OSB-3 на крышу предварительно нужно хорошо подготовить поверхность - она должна быть максимально ровной. Неровности в будущем могут испортить внешний вид покрытия. Если укладка делается на необогреваемых в будущем помещениях, тогда заранее нужно подумать о достаточной вентиляции. Для этого необходимо предусмотреть наличие отверстий, количество которых должно быть не менее 1/150 от общей площади. Также необходимо хорошо просушить листы, используемые для покрытия в случае непреднамеренного их намокания.

Плиты следует укладывать вдоль брусков, при этом обращая внимание на то, что бы каждая плита располагалась не менее чем на двух брусках и соединялась на подпорке. В случае необходимости допускается создание дополнительных подпорок. При укладке плит необходимо предусмотреть зазор в 3 мм для предотвращения последствий температурных перепадов.

Требования к крепежным элементам такие же, как в случае с обшивкой стен и потолка: спиральные 51 мм гвозди или кольцевые с разбегом длины от 45 мм до 75мм. Гвозди вбиваются каждые 30 см на стропильных ногах и каждые 15 см - на соединениях плит. Расстояние от края плиты до гвоздя - не менее 1 см. Межосевое расстояние стропил - 60 см (9÷12 см толщина плит) и 100 см (15÷18 см).

В случае наличия дымохода, листы от него необходимо отодвинуть в соответствии со Строительными нормами.

Во время монтажа OSB 3 на крыше следует придерживаться выполнения всех правил безопасности на высоте.

Монтаж обшивки крыши OSB плитами под гибкую черепицу

Перед монтажом обшивки крыши следует убедиться, что стропильные ноги или обрешетка образуют ровную поверхность. Искривленные или неровные стропильные ноги повлияют на окончательный вид крыши и затруднят монтаж. Плиты, намокшие под дождем, следует оставить до полного высыхания и предохранить от биологической коррозии перед тем, как будет положена черепица, кровельные листы или иное покрытие. Влажность не должна превышать 20 % от веса в сухом состоянии. Холодные чердаки должны быть хорошо вентилируемы. Вентиляционные отверстия должны составлять не менее 1/150 всей горизонтальной поверхности на кровле.

Между листами OSB необходимо оставлять зазор около 3-4 мм, т.к. из-за изменения температуры и влажности происходит линейное расширение листов. Отсутствие зазора может повлечь возникновение деформации основания. Плита должна быть уложена, как минимум, на двух опорах, при этом соединения плит также должны приходиться на опоры.

Нужная толщина листов OSB определяется проектом. Проектировщик определяет какой толщины фанеру необходимо использовать поверх шаговой обрешетки в зависимости от планируемых нагрузок (шаг обрешетки определяет также проектировщик). Стропильные ноги, шаг, сечение и конструкция крепления также определяется исходя из проекта.

Пример предварительной оценки зависимости расстояний между обрешетками и толщиной применяемой OSB плитой для крыш с наклоном более 20 градусов, шаг стропил 600 мм и снеговой нагрузкой 100 кг/м.кв.:

Если в конструкции крыши есть проёмы для дымоходов, то обшивку крыши необходимо отодвинуть от дымохода на расстояние, соответствующее принятым Строительным нормам. Для крепления плит следует использовать спиральные гвозди длиной 51 мм или кольцевые гвозди длиной от 45 мм до 75 мм. Гвозди вбиваются через каждые 30 см на стропильных ногах или обрешетках и через каждые 15 см на соединениях плит. Расстояние от гвоздя до края плиты не должно быть меньше, чем 1 см.

Плиты OSB хорошо сочетаются и со сборными кровельными фермами. Сборные фермы ускоряют процесс возведения крыши и дают одновременно поверхность для наружной обшивки крыши, укладки изоляции и отделки потолочного перекрытия. В большинстве случаев фермы опираются на наружные стены — без промежуточных опор на внутренние стены. Такой вариант увеличивает нагрузку на фермы в случае большого расстояния между стенами, но дает большую свободу выбора размещения внутренних перегородок.

Как правильно крепить осб плиту на крыше

Правильная укладка OSB-3 (ОСБ) – как работать с OSB самостоятельно Правильная укладка OSB-3 (ОСБ) – как работать с OSB самостоятельно Для укладки OSB на стены применяют плиты различной толщины…

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ OSB

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ОРИЕНТИРОВАННОЙ СТРУЖЕЧНОЙ ПЛИТЫOSB (ОСБ, ОСП)

1. Ориентация плит:

Такая структура обеспечивает высокий уровень: Постоянства размеров; Устойчивости на излом (прочность при изгибе); Прочности при сдвиге внутри плиты.

надписей (маркировки) на кромке плиты. На фрезерованных панелях

продольная ось расположена перпендикулярно маркировке на поверхности панели.

Поэтому, при монтаже необходимо соблюдать правильную ориентацию плиты, заданную проектировщиком (особенно, в однослойных строительных конструкциях).

2. Акклиматизация плит и защита от воздействия воды и влажности

Помещение с постоянным отоплением 6 — 9%. Помещение с периодическим отоплением 9 — 10%. Помещение без отопления 16- 18%

Плиты OSB при их складировании и использовании, необходимо защищать от воздействия воды.

После монтажа с внешней стороны здания, на стенах и крыше, необходимо покрыть соответствующей изоляцией для защиты от неблагоприятных погодных условий. Края плит OSB 3 (особенно на кромках), подвержены воздействию повышенной влажности, могут умеренно разбухать (в соответствии с нормой). В этом случае, перед монтажом финальных элементов (например, асфальтового гонта на крыше), необходимо равномерно отшлифовать стыки плит (для обеспечения ровной поверхности). Для предупреждения повреждения плит OSB, необходимо устранить чрезмерную влажность, которая может быть вызвана:

Использованием слишком влажных или мокрых материалов;
Монтажом на не высушенных объектах, возводимых с применением «мокрых» процессов;
Ошибками при проведении изоляционных работ (затекание воды внутрь строения, неправильный монтаж паронепроницаемого слоя и т. п.);
Недостаточной защитой от воздействия атмосферных условий (внешние стены и крыша должны быть защищены соответствующей изоляцией сразу же после монтажа).

3. Раскрой, фрезерование, сверление

подачи, используемой при обработке массивного дерева. Плиты необходимо закреплять таким образом, чтобы плиты при обработке не вибрировали. Допускается раскрой плит с применением ручного электроинструмента

4. Крепление плит

Минимальный диаметр (сечение) скоб должен быть 1,5 мм при длине 50 мм; Для плиты OSB можно использовать гвозди как и для массивного дерева, шурупами или скобами. При монтаже несущих конструкций необходимо использовать соединительные элементы из нержавеющих материалов (из оцинкованной или нержавеющей стали). Усиления прочности соединения можно добиться применением специальных гвоздей; кольцевых или спиральных (применение гвоздей с гладким стержнем не рекомендуется.) . Длина соединительных элементов должна быть больше минимум в 2,5 раза толщины прикрепляемой плиты, но ни в коем случае не меньше чем 50 мм; расстояние от соединительного элемента до края плиты должно соответствовать семикратному диаметру соединительного элемента (т.е. при использовании гвоздей диаметром 3 мм — не менее 20 мм); максимальное расстояние между гвоздями, забитыми в край плиты, не должно превышать 150 мм; максимальное расстояние между гвоздями, забитыми в середине плиты, не должно превышать 300 мм; плиты с ровными гранями крепятся на опорах (рама потолка, потолочная балка); крепление плит OSB малой толщины необходимо начинать с середины их верхней части и равномерно продолжать крепление в направлении по сторонам и вниз (для предотвращения возникновения вздутия и прогибания плиты).

5. Дилатационные зазоры

(лат. dilatatio — расширение)

При монтаже плит в качестве несущей конструкции «плавающих» полов, необходимо при их стыковке со стеной оставить зазор шириной около 15 мм.
При монтаже плит в качестве обшивки стен, необходимо при их стыковке с фундаментом оставить зазор шириной около 10 мм;

Если длина поверхности, на которую монтируются плиты, превышает 12 м, необходимо через каждые 12 м оставлять дилатационные зазоры между плитами шириной 25 мм.

плиты с ровными кромками — необходимо при стыковке оставлять между ними зазоры шириной не менее 3 мм.
плиты с фрезерованными гранями («гребень — паз»). При стыковке дилатационные зазоры образуются сами.

Дилатационные зазоры шириной 3 мм, необходимо оставлять и при стыковке плит с иными конструкциями, например, с рамой окна, дверей и т. п.

6. Защита поверхности и нанесение лакокрасочного покрытия

производителями красок. Для внутренних поверхностей, на которые будет нанесено красочное покрытие, рекомендуем использовать шлифованные плиты. Для покраски поверхности плит можно использовать обычные бесцветные или цветные краски, применяемые для покраски дерева.

7. Применение

A2 — Деталь кровли со сборным покрытием для влажной среды

B1 — Деталь кровли с асфальтовым покрытием

B2 — Деталь кровли с асфальтовым покрытием для влажной среды

C — Деталь наружной несущей стены

D1 — Деталь внутренней несущей стены

D2 — Деталь внутренней перегородки

E1 — Деталь перекрытия с «легким» плавающим полом

E2 — Деталь перекрытия с «тяжелым» плавающим полом

F — Таблицы для предварительного выбора плит

G — Основные принципы применения плит OSB в деревянных конструкциях и постройках

h2 — Общие принципы создания конструкций потолков и полов

h3 — Общие принципы создания конструкций наружных и внутренних несущих стен

p — Общие принципы создания конструкций скатных крыш

8. Основные принципы применения плит OSB в деревянных конструкциях и строений.

устойчивость к разрушающему воздействию биологических факторов. Для обеспечения длительного срока службы и надежности новых деревянных конструкций и строений необходимо провести анализ всех проектируемых конструкций с точки зрения возможной диффузии и конденсации водяных паров или соотношения температуры и влажности, а также соответствующей устойчивой влажности дерева на соответствие требованиям, устанавливающим параметры среды для применения плит OSB.

График влажности дерева

Основное отличие в возможном ограничении влияния водяных паров, проникающих через конструкцию, вытекает из способа анализа свойств паронепроницаемого слоя. Паронепроницаемый слой строительной конструкции, ограничивающий проникновение водяных паров из окружающей среды внутрь строительной конструкции, по причине выравнивания температуры и давления водяных паров во внутренней и наружной среде. На протяжении

данного процесса, в результате снижения температуры ниже определенного значения, может происходить конденсация водяных паров. Возникший конденсат может оказывать отрицательное влияние на свойства

строительной конструкции или снизить срок ее службы. Ограничением проникновения водяных паров внутрь конструкции подразумевается ограничение диффузии (проникновение водяных паров, вызванное частичным давлением) и течения влажности (проникновение водяных паров, вызванное воздушным течением). В специальной литературе можно встретить классификацию материалов для паронепроницаемого слоя по эквивалентной диффузионной толщине. Эквивалентной диффузионной толщиной Sd (м) определяется воздушный зазор, который оказывает водяным парам такое же сопротивление, как и соответствующий слой строительной конструкции.

Величина Sd не является величиной диффузионного сопротивления слоя конструкции, приводимого в м/сек.-1). Значительное повышение влажности во внешнем слое по сравнению с расчетной моделью в месте повреждения материалов вызывается пространственным распространением влажности и их неодинаковыми свойствами.

Различие в свойствах материалов может вызываться следующим:

нарушением технологической дисциплины
некачественным соединением отдельных видов материалов и их контактом с проемами и окружающими конструкциями
старением соединений

OSB-2 Несущие плиты для использования в сухой среде (устойчивость к влажности 12%)
OSB-3 Несущие плиты для использования в влажной среде (устойчивость к влажности 24%)

Плиты OSB в соответствии с нормой квалифицируются как OSB-2 и OSB-3.

Характеризуется содержанием влажности в конструкционных материалах, которая соответствует температуре 20°С. и относительной влажности окружающего воздуха, превышающая значение 65% на протяжении не более нескольких недель в году. Средняя устойчивая влажность большинства хвойных пород не превышает 12%.

Характеризуется содержанием влажности в конструкционных материалах, которая соответствует температуре 20°С и относительной влажности окружающего воздуха, превышающей значение 85% на протяжении не более нескольких недель в году. Средняя устойчивая влажность большинства хвойных пород не превышает 20%.

Характеризуется климатическим условиями, которые способствуют повышением влажности материалов по сравнению с классом влажности 2.

9. Конструкции потолков

Плиты с ровными кромками монтировать на несущие балки с дилатационным зазором 3 мм.
Плиты с гранями «гребень-паз» для повышения жёсткости необходимо склеить клеем (например, полиуретановым).
Все плиты монтировать таким образом, чтобы их продольная ось была перпендикулярна к балкам.
Убедитесь, что все грани, перпендикулярные к продольной оси лежат на балках.
Ширина дилатационного зазора по периметру стен должна быть не менее 15 мм.

Крепеж:

Гвозди длиной в 2,5 раза превышающей толщину плиты, минимум 50 мм, по возможности, со спиралью или канавками.
Шурупы длиной, в 2,5 раза превышающей толщину плиты, минимум 45 мм. (рекомендуются шурупы размером минимум 4,2 х 45 мм).
Максимальное расстояние между гвоздями 150 мм на местах стыка плит, 300 мм на плоскости плиты.
Гвозди вбивают на расстоянии не менее 10 мм от края плиты.

Под деревянные потолки первого этажа, находящиеся над основанием, непосредственно на основание укладывается гидроизоляция для защиты от влажности (пленка). При монтаже защищайте потолочные конструкции от возможного воздействия дождя. При открытом потолке в нем должны быть сделаны отверстия для стока воды. Рекомендуемое max. межосевое расстояние между стойками: min. рекомендуемая толщина плиты — 15 мм. 18 мм. 22 мм. Межосевое расстояние между стойками – 300 мм. 400 мм. 600 мм. 800 мм.

Межосевые расстояния между стойками являются ориентировочными. Определение размеров производится с учетом длины плиты и определенного точного значения нагрузки на плиту.

10. Конструкции полов на несущей обрешетке

Принципы монтажа аналогичны как в случае монтажа потолков. При монтаже плит вначале уложите на несущие брусья (подушки) звукоизоляционный слой для поглощения звука шагов.

11. Конструкции «плавающих» полов

Конструкция пола состоит из одной плиты OSB (ОСБ, ОСП), «гребень-паз» толщ. 18 — 22 мм или из двух плит (рекомендуется) толщ. 12 — 18 мм (мин. 9 мм). Распределяющая поверхность пола может состоять из одной плиты

OSB, для полов, не имеющих высоких требований на постоянство формы, или в случаях, когда не предполагается воздействие сосредоточенной нагрузки (в местах над соединением «гребень-паз»). В иных случаях применяйте двух- или многослойное строение пола.

Плиты укладываются на звукоизоляцию для поглощения звука шагов (жесткие маты из минеральной ваты или полистирола, предназначенные для использования в конструкциях полов). Отдельные слои плит укладываются во взаимно перпендикулярных направлениях и соединяются склеиванием по поверхности или шурупами. При использовании шурупов рекомендуем плиты соединять в обоих направлениях или уложить между ними промежуточный слой (экструдированного микропористого полиэтилена или уплотнительной ленты ПСУЛ) для предотвращения возможного скрипа.

12. Общие рекомендуемые принципы создания конструкций наружных и внутренних несущих стен

Плиты OSB, используемые для стен, монтируются вертикально или горизонтально. При монтаже несущих стен рекомендуется применять плиты, которые по длине соответствуют высоте стен (для облегчения определения необходимых размеров и монтажа плит).
При горизонтальном монтаже плит необходимо под все стыки и свободные грани подложить полосы из плит или ребра жесткости.
Плиты могут быть с одной или двух сторон снабжены деревянной рамной конструкцией. Плиты допускается монтировать на внешнюю и внутреннюю стороны несущих стен.

Для предотвращения возможной абсорбции воды дилатационный зазор между рамой и бетонным фундаментом должен быть шириной не менее 25 мм. Дилатационные зазоры можно образовать установкой всей деревянной

конструкции на клиновые подкладки, а весь зазор под несущей деревянной рамой заполнить цементным раствором. Если рама устанавливается непосредственно на фундамент, то необходимо обеспечить ее химическую защиту и приподнять плиты над уровнем фундамента на высоту не менее 25 мм. Между стенами и по периметру дверных и оконных проемов необходимо оставить дилатационный зазор шириной не менее 3 мм.

Гвозди длиной, в 2,5 раза превышающей толщину плиты, минимум 50 мм, по возможности, со спиралью или канавками.
Шурупы длиной, в 2,5 раза превышающей толщину плиты, минимум 45 мм (рекомендуются шурупы размером не менее 4,2 х 45 мм).
Гвозди забиваются на расстоянии не менее 10 мм от края плиты, в несущих стенах – на расстоянии, превышающем в 7 раз диаметр крепежного материала (не менее 20 мм)
Рекомендуемая толщина плит для обшивки стен каркаса — не менее 12 мм при расположении стоек через каждые 400 — 625 мм.

Тепло- и гидроизоляция плит:

В качестве дополнительной тепло- и звукоизоляции рекомендуется применение минеральной ваты с фасадной стороны. При этом необходимо принимать во внимание способ крепления данной фасадной системы.
При применении плит для обшивки стен с наружной стороны необходимо учитывать диффузионное сопротивление плиты проникновению водяных паров. С другой стороны, плиты, смонтированные с внутренней стороны стены, могут служить в качестве элемента конструкции с диффузионным сопротивлением (при условии заклеивания стыков плит и конструкционных элементов соответствующей изоляционной лентой). При применении плит «гребень-паз» ленту можно заменить склеиванием гребня в пазе клеем (ПУР, ПВА).
Стык нижнего края деревянной конструкции с фундаментом необходимо покрыть защитным гидроизоляционным составом (например, на базе битумных эмульсий).

Толщина плиты; 9 – 12 мм. 12 — 15 мм. 15 — 22 мм.
У краев плиты; 100 мм. 125 мм. 150 мм.
По поверхности плиты; 200 мм. 250 мм. 300 мм.

Для стен, несущих нагрузку, межосевое расстояние между крепежными элементами определяется статическим расчетом.

13. Общие рекомендуемые принципы создания конструкций скатных крыш

Перед началом монтажа плит на конструкцию крыши необходимо проверить расположение стропил в осях, не имеют ли они искривления и отличительные размеры. Искривленные и имеющие иные размеры стропила отрицательно влияют на свойства и внешний вид крыши.
Плиты соединяют таким образом, чтобы грани, перпендикулярные продольной оси, по всей длине лежали на подпорках (стропилах, рейках и т. п.) Поэтому рекомендуется выбирать расположения стропил в модулях с длиной пролета 833 мм или 625 мм.
В случае иной или большей длины пролета (> 833 мм), для улучшения поверхности конструкции крыши, необходимо выбирать вариант с продольной обрешеткой из реек или досок шириной 80 — 100 мм. Применением реек, монтируемых с шагом (в осях) 417 или 625 мм, можно добиться снижения толщины плиты (в зависимости от нагрузки).

Плиты с ровной гранью

Между плитами должен оставаться дилатационный зазор шириной 3 мм.
Для выравнивания поверхности крыши и ускорения температурного выравнивания плит рекомендуется продольные грани плит укрепить с помощью стальных Н-образных скоб.

Плиты с гранью «гребень-паз»

Для укрепления конструкции крыши и повышения диффузионного сопротивления структурного слоя, грани склеить клеем (напр. ПУР, ПВА).

Гвозди длиной, в 2,5 раза превышающей толщину плиты, то есть 50 — 75 мм, по возможности, со спиралью или канавками, оцинкованные или из нержавеющей стали, диаметром не менее 3 мм.
Шурупы длиной, в 2,5 раза превышающей толщину плиты, но не менее 45 мм (рекомендуются шурупы размером не менее 4,2 х 45 мм).
Гвозди забиваются на расстоянии, превышающем в 7 раз диаметр крепежного материала, но не менее 20 мм.

Воздействие окружающей среды (температура и влажность)

Плиты применяются в структуре кровли как материал с диффузионным сопротивлением. В помещениях с нормальной влажностью воздуха 50% (жилые и офисные помещения и т.п.) их можно использовать в структурах без паронепроницаемой пленки при условии обеспечения герметичности дилатационных зазоров плит соответствующей изоляционной лентой или склеиванием соединений «гребень-паз».

Защита от влияния окружающей среды

Межосевое расстояние между стропилами; 600 мм. 800 мм. 1000 мм.
Min. рекомендуемая толщина плиты; 12 мм. 15 мм. 18 мм.
Рекомендуемое расстояние между крепежными элементами на плоскости плиты и краю плиты; 150 мм.
Уклон крыши 40° и более- 150
Уклон крыши 30° — 40°- 200
Уклон крыши < 30°- 300
Гвозди, [мм] 3,1 x 50

Размеры определяются на основании уточненного значения статической нагрузки на плиты. Плиты, которые подверглись воздействию воды (напр., дождя), перед монтажом и покрытием крыши необходимо высушить.

14. Общие принципы хранения и складирования

плит OSB (ОСБ, ОСП)

Для хранения плит удобнее всего предусмотреть закрытое складское помещение с хорошей вентиляцией.

Возможно также хранение плит под навесом таким образом, чтобы они не подвергались риску воздействия атмосферных осадков.

В случае невозможности хранения под навесом, необходимо подготовить ровную горизонтальную поверхность и обеспечить изоляцию от грунта слоем пленки, а также обернуть пленкой паллету.

Плиты OSB (ОСБ, ОСП) должны быть уложены плашмя на ровную поверхность.

Плиты OSB (ОСБ, ОСП) не должны соприкасаться с землей, чтобы избежать возможного соприкосновения с водой.

Неправильная укладка может привести к деформированию и повреждению плит OSB (ОСБ, ОСП). При размещении нескольких пачек одна над другой деревянные рейки должны быть в одной вертикальной плоскости.

Защита OSB (ОСБ, ОСП)

Верх пачек должен быть покрыт защитной панелью, для предотвращения механических повреждений. Если плиты находятся вне помещения, они должны быть защищены влагонепроницаемым покрытием.

Во время перевозки плиты OSB должны быть защищены от атмосферных осадков.

Как и другие древесные плиты, плиты OSB (ОСБ, ОСП) являются гигроскопичными и их размеры изменяются в ответ на изменение влажности. Изменение количества влаги в плитах OSB (ОСБ, ОСП) может привести к изменениям размеров плит, а это может вызвать проблемы в процессе эксплуатации плит. 1% изменения содержание влаги, как правило, увеличивает или уменьшает длину, ширину и толщину разных марок плит OSB (ОСБ, ОСП).

Монтаж ОСБ плит - правильная обшивка и крепление к несущим конструкциям

Основная сфера применения ОСБ плит – это обустройство конструкционных элементов здания: крыши, пола, стен. При этом монтаж осб плит имеет некоторые особенности, знание которых поможет сделать обшивку качественной и долговечной. До того, как начать монтаж, необходимо определиться с выбором метизов, которые будут играть главную роль при закреплении ОСБ.

Применяемые гвозди и шурупы

Существует множество разновидностей гвоздей, которые используются в зависимости от места крепления плиты и её веса:

отделочные: используют там, где желательна маскировка и вероятность выдергивания сведена к минимуму. Часто применяют совместно с клеем.
круглые без шляпки: нужны при настилании полов, при монтаже каркасных конструкций и при закреплении плит, имеющих шпунтовое соединение
со шляпкой: применяются там, где нет необходимости в маскировке;

Также существуют специальные гвозди, имеющие нарезку кольцевого или винтового типа. Такие метизы лучше удерживают прибитую плиту, но плохо поддаются выдергиванию.

Лучше всего крепить панели посредством шурупов, предназначенных для работы с деревом - надежность крепления резко возрастает. При этом допускается использование гораздо меньшего числа шурупов, если сравнивать с количеством гвоздей. При необходимости шуруп можно запросто вывернуть, переключив шуруповерт на реверс.

Отделка крыши

До начала монтажа необходимо удостовериться в параллельности обрешетки или стропильных ног. Поверхность должна быть выровненной, а несоблюдение этого требования ведет к невозможности надежного соединения паз-гребень.

Если подготовленные к монтажу плиты попали под дождь, то их перед укладкой необходимо просушить.

До монтажа следует убедиться, что чердачное пространство имеет соответствующую вентиляцию (общая площадь вентиляционных отверстий должна быть не менее 1/150 от всей площади по горизонтали).

Наибольшая часть эксплуатационной нагрузки должна ложиться на длинную ось плиты. Сочленение коротких торцов должно осуществляться на подпорках крыши. Длинные стороны стыкуются на вспомогательных опорах, способ соединения – паз-гребень или Н-образные скобки.

Если у плит края ровные (т.е. отсутствует шип и паз), то следует оставлять дилятационный зазор в 3 миллиметра. Это даст возможность материалу изменять размеры при перепадах температуры без ущерба для качества покрытия.

Плита должна лежать, как минимум, на 2-х опорах (на них и должно приходиться соединение). Ниже показана зависимость расстояния между элементами обрешетки от толщины ОСБ (для крыш, имеющих наклон не более 14-ти градусов):

1м: толщина плиты от 18-ти мм;
0,8 метра: толщина от 15-ти мм;
0,6 метра: толщина от 12-ти мм.

При укладке плиты рядом с дымоходом необходимо соблюдать установленные СНиПом нормы. Качественное крепление осб плиты к стропилам возможно с использованием кольцевых гвоздей от 4,5 до 7,5 см длиной, либо спиральных длиной в 5,1 см. Расстояние до края плиты не может быть менее 10 мм.

Монтаж ОСБ на стены

Монтаж может идти двумя способами: в горизонтальном положении или вертикальном.

При обходе оконных, дверных проёмов необходимо оставлять зазор примерно в 3 мм.

При расстоянии меж опорами стены в 40-60 см рекомендуется обшивка стен осб плитой толщиной в 1,2 см. Если необходима теплоизоляция, то её следует организовать до крепления плит. В качестве теплоизолирующего материала предпочтение стоит отдать минеральной вате.

Для крепления плит применяются двухдюймовые спиральные гвозди (51 мм) либо кольцевые длиной от 4,5 до 7,5 см. Вбивать их необходимо каждые 30 см в промежуточные подпорки. На местах соединения плит гвозди вбиваются через каждые 15 см. С краю гвозди должны забиваться с шагом в 10 см (не ближе 1 см от края).

Также должны быть оставлены дилятационные зазоры:

между верхним краем плиты и венцовой балкой: 1 см;
между нижним краем плиты и фундаментной стеной: 1см;
между плитами, не имеющими паз-гребневого соединения: 0, 3 см.

Укладка на пол

Перед укладкой материала, необходимо сделать гидроизоляцию (если пол делается на первом этаже).

Соединять плиты ОСБ следует на лагах. Если нет пазов и гребней, выдерживайте тот же зазор в 3 миллиметра. Если предусматривается обустройство плавающего пола, то оставьте зазор между стеной и краем плиты в 1,2 см.

Листы ОСБ должны укладываться перпендикулярно по отношению к лагам. Длинные края плит должны соединяться между собой посредством паза и гребня, а при их отсутствии – Н-образными скобками. Желательно, чтобы соединение лежало на вспомогательной опоре. Короткие стороны плиты обязательно должны соединяться на лагах. Ниже показана зависимость толщины плиты от расстояния между лагами:

от 1,5 до 1,8 см: расстояние меж лагами не более 40 см;
от 1,8 до 2,2 см: не более 50-ти см;
от 2,2 см: расстояние – 60 см.

Для крепления используются такие же типы гвоздей, которые требует обшивка стен осб и обустройство крыши. На промежуточных опорах гвозди забиваются с шагом в 30 см, в местах сочленения плит – с шагом в 15 см.

Для повышения жёсткости всего покрытия, придания ему целостного вида, можно плиты приклеить к лагам. Также нелишним будет проклейка соединения паз-гребень.

Использовать необходимо только синтетический клей (составы на водной основе неэффективны из-за присутствия в структуре плиты парафина).

Отделка OSB

После закрепления понадобится отделка стен из ОСБ. Самый распространенный способ – шпатлевка. Этот метод позволяет герметизировать все щели в местах соединений для предотвращения проникновения влаги. Плюс к этому, качественно проведенная работа поможет подготовить плиты к возможной дальнейшей отделке (например, покрытию лаком или окраске).

Для получения эстетически привлекательного вида лучше использовать плиты, специально отшлифованные производителем. В этом случае придётся меньше затрачивать времени и материала на будущую отделку.

Перед проведением работ следует пройтись по плите наждачкой с мелкой насечкой, а затем покрыть поверхность грунтовкой (она должна быть не на водяной основе). Далее необходимо выбрать, чем шпаклевать ОСБ. Лучше, если выбранный вами состав будет бесцветным. Для этого используйте один из видов шпатлевки:

После завершения этого этапа можно подумать чем отделать стены из ОСБ. Например, это может быть, лакировка. Плиту следует покрывать лаком в 3-4 приёма с полной просушкой каждого слоя. Покрытие лаком придаст блеск поверхности и обеспечит надежную защиту от проникновения влаги.

Другой способ отделки – покраска. Используйте краску, не содержащую в своём составе воды. После грунтования и нанесения шпатлевки на плиту ОСБ, ее можно даже ламинировать или отделать специальной пленкой.

Большинство способов отделки дома доступны после того, как была произведена обшивка стен OSB плитой с соблюдением технологий и рекомендаций компании-изготовителя.

Монтаж осб плит: обшивка стен, крепление, отделка поверхности

Монтаж ОСБ плит - правильная обшивка и крепление к несущим конструкциям Основная сфера применения ОСБ плит – это обустройство конструкционных элементов здания: крыши, пола, стен. При этом

В строительстве и ремонте для обшивки стен и потолков нередко используются различные листовые материалы. Один из таких материалов – ориентированная стружечная плита (ОСП), встречающаяся в продаже также под английским наименованием OSB (Oriented Strand Board).

OSB: что это такое и как его использовать

ОСБ производят из древесной щепы и крупной стружки, склеивая их при высокой температуре синтетическими смолами.

Плита состоит из нескольких слоев, обычно 3-4, с различной ориентацией щепы.

В наружных слоях стружка располагается вдоль длинной стороны листа, во внутренних – поперек. По своим характеристикам ОСП близка к фанере, но стоит меньше.

Преимущества и особенности

Отличительная черта ОСП – высокая прочность, обусловленная перекрестным расположением волокон древесины. По прочности плиты превосходят МДФ, ДСП и древесину, немного уступая фанере. Плиты показывают высокую стойкость к химическим веществам. Некоторые производители используют при производстве плит специальные пропитки – антипирены, снижающие горючесть материала. ОСБ плиты легко подвергаются обработки, для работы с ними понадобится обычный деревообрабатывающий инструмент.

Как производится расчет OSB плит

В основном распространены 2 типоразмера плит 2440*1220 мм (американский стандарт) и 2500*1250 мм (европейский). Существуют ОСП и других размеров, однако встречаются они значительно реже и производятся, в основном, под заказ.

Для расчета количества проще всего нарисовать план стены на клетчатой бумаге, приняв размер клеточки за 250 для плит европейского стандарта или 300 мм – для американского. Затем на плане нарисовать плиты ОСБ и подсчитать их количество. Располагать листы лучше в шахматном порядке. При этом нужно учитывать, как будет отделываться поверхность в дальнейшем.

Если планируется обшивка, например, сайдингом на улице или ГКЛ внутри помещения, допускается стыковка незаводскими резами, если же предусмотрена покраска — постараться стыковать плиты заводскими резами. Желательно свести количество стыков к минимуму. Например, фрагмент стены размерами 2.4 м на 1.2 м лучше зашивать одним листом, а не 3 кусками 0.8*1.2 м, ведь произвести идеально ровный рез довольно трудно, а даже небольшое отклонение от прямолинейности образует щель. К полученному количеству ОСП нужно добавить несколько листов для запаса на случай брака или ошибок при раскройке.

Более простой способ – разделить площадь поверхности на площадь листа. В этом случае «про запас» необходимо брать не менее 20% от количества. Полученное число округлить в большую сторону.

Какие есть ОСБ-плиты для наружных стен

ОСП изготавливают 4 видов:

OSB-1 – используется только в сухих помещениях для обшивки.
OSB-2 – используется как конструкционный материал в сухих помещениях.
OSB-3 – может использоваться как внутри помещений, так и снаружи. Допускается использование в условиях с повышенной влажностью. Прочность позволяет применять ОСБ-3 как конструкционный материал.
Наиболее распространенный класс OSB-4 – более прочный и влагостойкий, чем ОСБ-3.

Для обшивки наружных стен можно использовать только 3 и 4 классы.

Монтаж снаружи: обрешетка

Обшивка стен снаружи может осуществляться в нескольких случаях:

С целью выровнять существующие стены, скрыть дефекты (трещины, осыпающаяся штукатурка и т.д.) и просто как облицовка.
При каркасном строительстве – для защиты утеплителя от ветра и осадков, а также как элемент несущей системы.
При утеплении стен – для защиты утеплителя от атмосферных явлений.

Во всех 3 случаях листы OSB крепятся на обрешетку. Обрешетка выполняют из деревянного пиломатериала различного сечения, в зависимости от задачи. Чаще всего используют нестроганый брусок хвойных пород естественной влажности сечением 50*50 или 40*50 мм. Допускается крепление ОСП на металлический каркас.

При утеплении обрешетка выполняется с шагом, кратным ширине утеплителя минус 20 мм, без утеплителя – шаг выбирают таким образом, чтобы стыки листов приходились на брусок, между стыками добавляют несколько дополнительных стоек с расстоянием между ними не менее 600 мм.

При обшивке стен использовать влаговетрозащитную пленку, соблюдая рекомендации ее производителя, в частности, расстояние между мембраной и ОСП.

Как крепить к стене панели

Плиты ОСБ обычно крепят к стене через обрешетку саморезами по дереву при использовании в каркасе брусков или по металлу при креплении к каркасу из металлического профиля. Длина самореза должна быть 25-45 мм.

Допускается крепить ОСП непосредственно на стену. Для этого в вырезанном в размер листе высверливают отверстия, устанавливают лист на место, перфоратором бурят стену в намеченных местах, вставляют дюбели и закручивают саморезы. При креплении на деревянное основание метизы закручивают без предварительного сверления.

Крепить саморезы в одном выбранном направлении, например слева-направо снизу-вверх, в противном случае лист ОСБ может изогнуться.

Как оформить из osb снаружи красиво

У ОСП довольно интересная фактура, которая оставляет множество вариантов отделки. В тоже время нужно помнить, что ОСБ на 90% состоит из дерева, поэтому материал подвержен тем же опасностям, что и древесина. На плитах может появиться грибок, плесень, в небольшой степени они подвержены гниению, смола может разрушаться под воздействием солнечных лучей, торцы панелей впитывают влагу.

ОСБ-плиту обрабатывают составами для древесины для наружного применения. Состав должен обеспечивать защиту от ультрафиолета. Для сохранения цвета и фактуры поверхность покрывают бесцветным лаком и антисептическими пропитками, для придания древесных оттенков – декоративными антисептиками, для окраски в различные цвета – фасадными красками для дерева.

Для получения гладкой поверхности стены из ОСБ штукатурят и шпаклюют. Перед нанесением штукатурки поверхность плиты нужно защитить от влаги специальными грунтовками либо пергамином, затем крепят штукатурную сетку и штукатурят. Возможно нанесение декоративной штукатурки или покраска.

Также стены из ОСБ можно укрыть любым видом сайдинга или фасадных панелей, блок-хаусом, вагонкой и т.д.

ОСП материал для внутренних работ

ОСБ внутри помещения используют для обшивки стен, потолков, для устройства чернового пола, как конструкционный материал при изготовлении встроенной мебели, для создания декоративных элементов, коробов, технологических шкафов. В каркасном домостроении внутренняя обшивка стен ОСП увеличивает прочность конструкции.

Ход работ

Обшивка стен ОСБ состоит из следующих этапов:

Разметка.
Устройство обрешетки.
Укладка тепло- звукоизоляции, если предусмотрено проектом.
Крепление цельных листов ОСБ.
Отпиливание ОСБ в размер.
Крепление остальных листов.

Инструменты

Для обшивки стен ОСП понадобятся:

Ножовка, дисковая пила или лобзик для раскроя материала.
Шуруповерт.
Уровень.
Разметочный инструмент (рулетка, угольник, карандаш).
Перфоратор для обшивки кирпичных стен.
Стамеска.

Варианты внутренней отделки

Необычная структура ОСП позволяет создать довольно привлекательный интерьер. Плит можно использовать без отделки, но лучше покрыть их лаком для улучшения эксплуатационных свойств. ОСБ можно красить красками для древесины, обрабатывать декоративными пропитками для дерева. Для получения гладкой поверхности панели нужно зашпаклевать шпаклевками для дерева, после чего их можно красить или оклеить обоями.

Как правильно изготовить обрешетку под osb

При устройстве обрешетки из брусков сначала крепят брус по периметру, затем устанавливают вертикальные стойки с шагом 406 мм при ширине листа 1220 мм и 416 мм при ширине листа 1250. Если нужно стыковать листы по высоте в месте стыка крепят горизонтальный брусок.

Бруски прикрепляют к стене 2 способами:

Непосредственно через брусок. При креплении к бетонным, кирпичным, шлакоблочным и газобетонным стенам в брусках сверлят отверстия по диаметру дюбеля с шагом 300-400 мм, приставляют брусок к стене, перфоратором через готовые отверстия бурят отверстия в стене, вставляют дюбели и закручивают саморезы или используют анкеры. Удобнее сначала закрепить брусок по краям, после чего его можно не держать и спокойно крепить в остальных намеченных точках. При креплении на деревянные стены брусок притягивают саморезами без сверления отверстий. Саморезы лучше использовать «белые» или «желтые», т.к. при излишнем усилии у «черных» отламывается шляпка и извлечь такой саморез очень сложно. Для регулировки каркаса по вертикали применяют подкладки из древесины.
На оцинкованные уголки или п-образные крепежные профили. В этом случае сначала размечают положение брусков, по этой разметке устанавливают элементы крепежа, затем прикрепляют брус саморезами.

При использовании для каркаса металлического профиля по периметру крепят направляющий профиль, на плоскости – стоечный. Крепление профиля к стене осуществляют на специальные подвесы.

Стойки и направляющие на стенах должны быть строго вертикальны!

Обязательна ли каркасная обрешетка с обшивкой ОСП внутри

Плиты ОСБ можно крепить непосредственно на стену, но лучше использовать обрешетку. Это позволить исправить уклон или кривизну стены, проложить минвату для улучшения тепло- и звукоизоляции. Также обрешетка создает воздушную подушку, благодаря чему пространство между стеной и ОСБ-плитой проветривается.

Монтаж ОСП плит

ОСБ крепят ориентируя длинной стороной вертикально, чтобы снизить количество горизонтальных стыков. При креплении первого листа следует контролировать его положение по уровню, иначе могут появиться щели в углах стен. В остальном правила крепления такие же, как и при наружных работах

Какая должна быть толщина

ОСП бывает разной толщины:6, 8, 9, 10, 12, 15, 18, 22, 25 мм.
Листы толщиной 6 и 8 мм используют для обшивки потолков и конструкций, не подвергающихся механической нагрузке. ОСБ-плиты толщиной 6 мм можно применять для криволинейных поверхностей с большим радиусом кривизны.

Плиты толщиной 9-12 мм – основной обшивочный материал для облицовки стен и потолков как снаружи, так и внутри помещений, для устройства сплошной обрешетки под кровлю.

Материал толщиной 18 мм и более применяют для изготовления мебели, несущих конструкций и черновых полов.

Примеры работ

Мансарда, обшитая ОСБ

Встроенные стеллажи из ОСП

Уголок для отдыха из ОСП

Шпаклевка по ОСБ

Эксплуатация отделки из ОСП: особенности

Стены из ОСБ-плит не требуют какого-либо специального ухода, достаточно соблюдать правила, общие для деревянных поверхностей, например, не допускать длительного воздействия влаги.

OSB – современный высокотехнологичный материал, при правильном монтаже способный прослужить долгие годы.
