Промышленная тепловая завеса: электрическая и водяная

5 (100%) голосов: 2

Предприятия и здания промышленного типа, также как и жилые дома, нуждаются в защите от холодного воздуха, поступающего снаружи. Особенно эта проблема становится актуальной в зимний период времени, когда через постоянно открывающиеся двери уходит большое количество тепла. Для обеспечения комфортной температуры и предотвращения потери тепла в гаражах, ангарах, на складах и других производственных помещениях, над дверным проемом устанавливается промышленная тепловая завеса.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Промышленная водяная тепловая завеса

Принцип работы

На различных помещениях производственного типа с большими воротами очень часто осуществляется разгрузка сырья или каких-либо товаров. В связи с этим приходится сталкиваться с постоянными перепадами температурных режимов, что негативно сказывается на продукции и сырье, а также на состоянии людей, работающих в данном месте.

Помимо этого. из-за скачков температуры приходится переплачивать за отопление. А если речь идет об электрической системе отопления, то в данном случае нужно будет еще и оплачивать большие счета за электроэнергию.

Воздушная тепловая завеса монтируется на участке, где осуществляется погрузка-выгрузка товара и не позволяет холодным воздушным потокам проникать в помещение. Принцип функционирования устройства напоминает работу тепловой пушки и заключается в следующем: под воздействием высокого давления воздух направляется на площадь проема ворот.

В зависимости от модели, на одних приборах воздушные массы подаются с улицы, на других — подогреваются. Угол подачи воздуха варьируется в промежутке 35°-40°. Тепловая завеса на ворота в цех — проста и удобна в использовании, она не создает препятствий для передвижения персонала и проезда погрузочных машин.

Выделяются две разновидности завес:

Шибируемые. В комплект такого устройства входит калорифер, отвечающий за прогрев воздуха, который поступает в завесу.
Смесительные. Подобные приборы осуществляют забор воздуха с улицы. В основном они устанавливаются в технических помещениях.

Разновидности промышленных завес

Между собой тепловые завесы различаются своими конструкционными особенностями. В зависимости от ряда критериев выделяется несколько разновидностей промышленных тепловых завес.

Параметры, на основе которых классифицируются завесы:

режим эксплуатации;
тип забора воздушных масс;
место расположения.

Промышленные тепловые завесы для ворот различаются режимом работы. Например, завесы, устанавливаемые на складах. могут функционировать как постоянно, так и на протяжении определенного периода времени. Для бесперебойной стабильной работы завес надо проводить регулярное техническое обслуживание. Если речь идет о временно используемых завесах, то такое устройство начинает работать только в момент открытия ворот. Учитывая такие особенности, прибор будет достаточно экономичным.

Автоматическая тепловая завеса

Но, с другой стороны, промышленные завесы, которые постоянно включены, будут выполнять роль достаточно эффективного отопительного прибора. Очень часто они применяются в качестве вытяжки.

Еще одно различие промышленных тепловых завес состоит в направлении воздуха:

поток может распространяться снизу вверх — это обеспечивается за счет щели, которая находится снизу;
воздух движется сверху — в данном случае щель находится над проемом;
если поток воздуха — горизонтальный, то щель располагается сбоку; зачастую подобные устройства устанавливают на широкие проемы.

Каждый из типов имеет свои достоинства, на которые нужно обращать внимание при выборе. Например, для широких, но невысоких проемов больше подойдут завесы, где подача воздуха осуществляется снизу. Такие приборы очень хорошо справляются с распространением холодного воздуха по полу. Однако у таких конструкций есть один существенный недостаток — они очень быстро засоряются, поэтому их нужно регулярно обслуживать.

Промышленные завесы, в которых воздух подается сверху, теряют свою эффективность, когда в проеме останавливаются транспортные средства. Такие конструкции не задерживают потоки холодных воздушных масс, которые проходят под машиной. Учитывая этот факт, на промышленных и производственных объектах обычно устанавливаются завесы бокового расположения.

Электрическая тепловая завеса

Промышленные завесы, которые размещаются над проемом, становятся неэффективными при большой высоте проема.

По месту воздухозабора, тепловые завесы подразделяются на:

устройства с внутренним забором и подогревом, подобные конструкции берут воздух из помещения, которое изолировано от холода;
без подогрева;
с наружным забором с подогревом, в данном случае воздух забирается с улицы;
наружный забор, но без подогрева.

Некоторые промышленные завесы могут применяться как приточное устройство вентиляции или в качестве вспомогательного отопительного оборудования.

Монтаж промышленной завесы для ворот

Электрические промышленные тепловые завесы могут устанавливаться на абсолютно любом предприятии. Единственный недостаток заключается в цене устройства, т.к. подобная конструкция будет потреблять очень много электрической энергии.

В зависимости от места расположения, завесы могут быть вертикальными и горизонтальными. Если вы решили установить конструкцию горизонтального типа, то необходимо учитывать длину завесы и ширину проема, на который она будет установлена. Высота устройства должна занимать не меньше, чем ¾ высоты окна или двери.

Соблюдая все эти требования установки, вы максимально защитите помещение от холодных потоков воздуха.

Расчет

Для того, чтобы подобрать наиболее оптимальный вариант промышленной тепловой завесы для склада, цеха или гаража, следует учесть некоторые показатели:

Количество проемов и интенсивность их эксплуатации (имеется в виду то, насколько часто они открываются).
Уточнить, будут ли в проемах останавливаться автомобили.
Наличие системы кондиционирования.

Исходя из этих параметров устанавливаются определенные нормы нагрева воздуха в месте проема и температура самой завесы.

Высоконапорная тепловая завеса

Прежде, чем приобрести определенную модель тепловой промышленной завесы, нужно осуществить точный расчет показателей системы. Они выявляются на основе исходных данных. Таким образом вы сможете увеличить показатели эффективности потребления электроэнергии.

Основные параметры, которые следует учитывать, производя расчет:

общая производительность системы, на которую оказывают влияние разные факторы;
скорость, с которой вентилятор выдувает воздух;
угол наклона воздушного потока;
размер проема;
мощность калорифера;
мощность теплоносителя .

Для того, чтобы произвести расчет, существует несколько специальных методик. Воспользовавшись любой из них, вы получите точные результаты. Выполнять расчет промышленной завесы нужно обязательно, поскольку даже незначительные неточности в показателях могут сказаться на большой потере электрической энергии.

В таблице ниже представлены технические параметры воздушной тепловой завесы исходя из размерного ряда моделей.

Типоразмер завесы, размер соединительных фланцев , см	60-35	70-40	80-50	90-50
Максимальный расход воздуха, м³/ч	4520	5450	7410	8650
Электропитание	3*380 В	3*380 В	3*380 В	3*380 В
Максимальная электрическая мощность вентилятора, кВт	2,38	3,2	2,8	3,5
Применяемые вентиляторы	DF 60-35,4D	DF 70-40,4D	DF 80-50,6D	DF 90-50,6D
Применяемые водяные обогреватели	60-35/2 60-35/3	70-40/2 70-40/3	80-50/2 80-50/3	90-50/2 90-50/3
Применяемые электрические обогреватели	KEN 60-35/22.5	KEN 70-40/30	KEN 80-50/30	KEN 90-50/30
Применяемые фильтры и фильтрующие вставки	60-35 (G3)	70-40 (G3)	80-50 (G3)	90-50 (G3)

Особенности конструкции

Каждая отдельная модель промышленной завесы выбирается в зависимости от ее основного предназначения. Например, для установки на гаражные автомобильные ворота хорошо подойдет нижняя завеса. Осуществлять регулировку направления поступающего воздуха можно посредством специальных щелевых насадок, которые монтируются на устройство.

Если ворота будут находиться в помещении, в которое часто заезжают вагоны, то в таком случае обратите внимание на вертикальные модели, которые размещаются по обеим сторонам проема. Можно использовать как устройства с вентилятором сразу на две стойки, так и независимые установки. Забор воздуха может осуществлять из разных зон помещения.

Особенности строения тепловой завесы

Завеса, которая размещается горизонтально и устанавливается над воротами, применяется в том случае, когда расход воздуха не более 38 000 м³/час. В случае, когда завеса монтируется на высокий проем, то оптимальнее использовать горячий воздух, примерно 60 °С. Таким образом вы обеспечите максимально оптимальную температуру в нижней части проема.

Помимо этого, особое внимание стоит уделить площади воздуховода, который отвечает за приток свежего воздуха. Важно, чтобы обеспечивался равномерный напор воздушных масс.

Автоматика

Для более удобного управления промышленными тепловыми завесами к ним крепится специальная автоматика .

Данное устройство предназначено для решения сразу нескольких задач:

В первую очередь, автоматика запускает и приостанавливает работу вентиляторов во время открытия и закрытия ворот.
Отвечает за изменение показателей температуры потока воздуха с учетом того, как меняется температурный режим на улице и в здании.
Запускает и останавливает работу завесы в случае изменения температурного режима на улице.

Устанавливая автоматику на ворота, вы сможете сэкономить значительную часть средств за счет того, что будет обеспечено разумное потребление электрической энергии.

Выбираем тепловую завесу для гаража

Зачастую автолюбители очень много времени проводят в гараже. Для обеспечения максимально комфортного времяпрепровождения без холода и сырости, устанавливают тепловую завесу. Выбирая такое
оборудование в гараж, стоит учесть ряд характеристик:

длина установки (также как и в случае с промышленными помещениями, она должна превышать ширину проема двери);
мощность;
тип нагревательных элементов;
наличие элементов управления (дистанционный пульт, терморегулятор);
тип установки (горизонтальная или вертикальная);
вид завесы в зависимости от источника тепла (водяная или электрическая).

Важнейшим параметром является производительность завесы. От него будет зависеть скорость подачи воздуха и максимальная высота, на которой может быть установлено устройство.

Также обратите внимание на турбину, которая выступает в качестве вентилятора.

Обычно турбина размещается в центре завесы, она образует нужный поток теплого воздуха. На рынке можно найти модели завес с двумя турбинами. Цена на подобные агрегаты ниже, но они не всегда оправдывают ожидания пользователей. Это обусловлено тем, что с завесами, в которых два вентилятора, расположенных по бокам, обдув нагревательных элементов может быть неравномерным и в центре обогреваемого прохода могут быть провалы.

Наиболее часто для гаража используют вертикальные электрические тепловые завесы. Связано это с тем, что в подобной конструкции нагревательные элементы, расположенные внутри металлического корпуса, будут находиться прямо над дверным проемом или над воротами.

В итоге теплый воздух будет направляться строго вниз, образуя термозащиту внутри гаража.

Вертикальные конструкции просты в управлении и установке. К тому же, установив такую завесу, вы значительно уменьшите затраты на обогрев гаража и помещение будет защищено от холодного потока, даже если ворота будут открыты.

Тепловые завесы на входную дверь гаража

Водяная тепловая завеса также пользуется популярностью. Однако она подходит только для тех помещений, где налажена система центрального отопления.

Подводя итог стоит отметить, что выбирая промышленную тепловую завесу, следует обращать внимание на ряд факторов: интенсивность открытия ворот, сила дующего ветра на улице, конструкционные особенности места, в котором расположено устройство, а также наличие вентиляция в помещении.

Хороший гараж - тёплый гараж. С этим не будут спорить даже самые экономные автолюбители. Держать ворота постоянно закрытыми невозможно, а открывая их, - в помещение устремляется холодный воздух с улицы. Эту проблему решают тепловые завесы, разделяющие воздушной струей холодный воздух снаружи от стабильной, комфортной атмосферы внутри.

Завесы, как ворота, бывают разными и устанавливаются не только в гаражах. Расчёту оптимальной тепловой завесы для ворот и посвящён данный материал.

Выбрать надежные и долговечные ворота подобрать завесу в помещение, то следует учесть следующие параметры:

Размеры завесы в соответствии с шириной и высотой проема.
Мощность завесы (температура выдуваемого воздуха).
Скорость воздушного потока (производительность по воздуху).

Также учитывают тип теплоносителя тепловой завесы, схему монтажа и способ управления устройством. Вообще, если вы хотите сэкономить время, расчет тепловой завесы для ворот в складские, производственные помещения или автомойки лучше доверить профессионалам. Вам нужно будет только заполнить опросный лист, на основании которого проектировщики подробно рассчитают необходимую мощность и размер воздушной завесы.

А если ворота широкие?

Чтобы завеса была эффективна, существует простое правило: ширина завесы (при горизонтальной установке) должна быть больше, чем ширина проема. В случае необходимости монтируют рядом несколько завес, чтобы полностью перекрыть ширину проема. Лучше выбрать завесу бОльшую по размеру, чем меньшую - сэкономить на это параметре не получится.

Высота установки напрямую зависит от скорости потока воздуха. Чем сильнее скорость потока, тем выше можно повесить завесу. Скорость потока указывается в паспорте аппарата, так же как и рекомендуемая высота монтажа. Скорость потока всегда уменьшается к низу проема, это нужно учитывать.

Кроме того, при выборе завесы для ворот делают поправку на силу ветра снаружи, которые сдувают воздушный поток завесы, на температуру воздуха на улице.. Такие условия в России - практически фантастика.

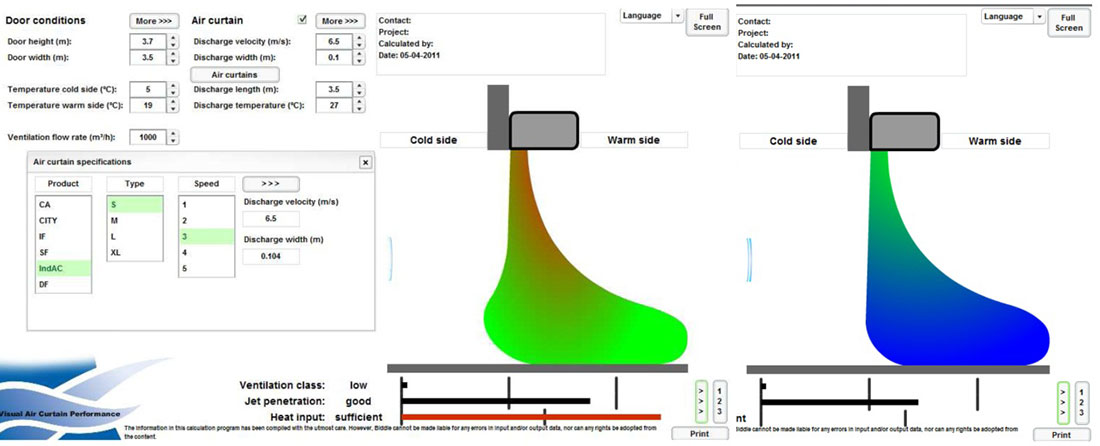

Существует множество программ для расчета потока воздушной завесы. Максимальный эффект достигается тогда, когда в принимают участие профессионалы.

Пример расчета

Другие публикации по теме

Приведем примерный расчет для установки тепловой воздушной завесы для ворот шириной 1 м, высотой 2,5 м. Обязательное условие - наличие тамбура.

Для заданных параметров необходима завеса с производительностью 900-1000 м³/ч. Согласно паспорту оборудования большинства современных завес, скорость потока на выходе составит 8-10 м/с, а на противоположной стороне проема (внизу - при горизонтальной установке, и сбоку при вертикальной установке) составит 2,5-3 м/с. Ширина завесы не менее 1 м.

Отметим, что в паспорте оборудования всегда приводится рекомендуемая высота установки.

Мощность завесы при заданных параметрах должна быть не менее 3 кВт. Мощность высчитывается исходя из необходимых 0,1 кВт на 1 м² неотапливаемого помещения с минимальными теплопотерями.

Тепловые завесы на ворота предназначены для разделения потоков воздуха и поддержания температуры внутри помещения. На предприятиях, в гаражах и складских помещениях такие системы устанавливают особенно часто.

Интернет-магазин Московского Инжинирингового Центра предлагает приобрести модели различной мощности с доставкой по Москве и другим регионам России.

Разновидности

Тепловые водяные завесы на ворота используют для своей работы систему водоснабжения.
Воздушные модели для складских ворот используют для функционирования электроэнергию.

Электрические варианты устанавливаются намного проще и быстрее. Цена установки также значительно дешевле, ведь подвести электричество к конструкции проще, нежели воду. Однако электрические модели будут обходиться дороже в эксплуатации.

В интернет-магазине вы найдете вертикальные и горизонтальные модели. При необходимости вы можете заказать и их монтаж, цены на установку уточняйте у наших менеджеров. Мы осуществляем доставку по Москве собственными силами, заказы в другие регионы отправляются ТК.

Ворота в цехах и на складах обустраивают завесами ПВХ с целью обеспечить продолжительное хранение продукции, безопасный труд работников, удобное передвижение. Силиконовые шторы позволяют добиться большой выгоды, потому нашли широкое применение в промышленности. Наряду с такие пологи служат эффективным дополнением и непосредственно заменяют ворота в теплое время года.

Заказать завесы ПВХ на ворота вы можете прямо сейчас в «Мир завес МСК» и узнать полную стоимость с помощью . Но прежде предлагаем ознакомиться со всеми достоинствами этих изделий, которые зарекомендовали себя на рынке, как самый практичный и недорогой способ решения многих промышленных и складских задач.

Преимущества ПВХ завес для склада

Тепловые завесы устраивают над воротами. Силиконовые полосы располагаются вертикально плотно одна к другой. Существует несколько способов изготовления и монтажа тепловых завес над воротами. Выбор зависит от ширины, интенсивности и характера эксплуатации проема; климатических особенностей.

Монтируемая на ворота штора ПВХ может быть усилена с помощью специальной укладки. В «Мир завес МСК» заказывают силиконовые шторы с защитным покрытием от насекомых, ультрафиолета, инфракрасного освещения; для добавления износостойкости. Однако основные преимущества, которые отличают установленные на воротах шторы ПВХ, рассмотрим далее:

. Пологи эффективно поддерживают температурный режим и установленный уровень влажности, что позволяет удобно хранить продукты различного характера потребления. Благодаря высокой плотности, завесы ПВХ на воротах эффективно противостоят любым сквознякам.
Шумоизоляция. Монтированная штора на складские ворота при правильной укладке хорошо заглушает шум.
Долговечность. Пологи отличает большой срок службы. В случае износа полосы можно менять местами или заменять на новые по отдельности.
Универсальность. ПВХ завесы для склада подходят для перекрытия проемов абсолютно любой ширины и высоты.
Удобство использования. Занавеси не препятствуют передвижению транспорта. Сквозь термошторы интенсивно проникает естественное освещение. Занавеси легко монтируются и демонтируются – при желании снять или заменить полосы можно самостоятельно.
Простота обслуживания. Шторы достаточно протереть влажной тряпкой, чтобы они стали чистыми. Не нужно открывать и закрывать вручную.
Безопасность применения. Использование пологов отвечает установленным для цехов и складов техническим нормам, правилам охраны труда и безопасности. Применяемый пластик не токсичен и абсолютно безобиден для окружающей среды и здоровья человека.

Промышленные шторы и занавеси – это экономично!

Установка завесы ПВХ на ворота позволяет существенно снизить затраты. Назовем основные пункты, по которым вы можете регулярно экономить приличные деньги, используя силиконовые пологи.

Полосовые завесы из ПВХ — эффективный способ сохранить нужную температуру (тепло или холод) в помещении: ПВХ завесы — то, что нужно для вашего склада, цеха, магазина или производства!

На многих предприятиях возникает проблема энергосбережения из – за постоянно открытых дверных проёмов через которые проезжают транспортные средства и проходит персонал. Оборудовать проёмы дверьми было бы слишком неудобным решением, тем более, ведь есть отличная альтернатива – завесы ПВХ изготовленные из прочного материала.

Многие предприятия и складские комплексы сталкиваются с проблемой сохранения комфортной температуры внутри производственных и складских помещений, магазинов.

При постоянном открывании дверей и ворот для прохода персонала или проезда техники происходит обмен воздуха между помещением и улицей. В зимнее время в помещение поступает холодный воздух и нагревательные приборы «греют улицу», а в летнюю жару кондиционеры не справляются с поставленными задачами.

Завесы из ПВХ на ворота. Термошторы
Завесы пвх на ворота – идеальное решение для въездных ворот. ПВХ завесы на ворота устанавливают для ворот в цех, для ворот склада и на гаражные ворота. Силиконовые завесы на ворота безопасны и устойчивы к нагрузкам при прохождении от малого до не габаритного транспорта. Завесы ПВХ для ворот открывают только часть проема, по размеру проходящего человека или перемещаемого груза. ПВХ завесы для ворот не требуют выхода водителя: техника просто проезжает сквозь завесы ПВХ, и завесы на воротах практически мгновенно возвращаются в свое исходное, вертикальное положение и герметично закрывают проем.

Как показала практика, полосовые завесы (пластиковые пвх завесы, термошторы) позволяют значительно сэкономить на потреблении энергоресурсов.

Полосовые завесы ПВХ можно подобрать, исходя из следующего правила - чем выше проём, тем большим должен быть перехлёст (перекрытие полос) и ширина ленты.

Цена завесы ПВХ зависит от их типа и ширины. Заказать и купить завесы пвх можно в нашей компании.

Полосовые завесы делятся по своему типу на гладкие и рифленые, и по ширине: на 200х2 (мм), 300х3 (мм) и 400х4(мм).

Типы завес ПВХ

По типу и назначению ленточные пвх завесы бывают

— гладкие

— рифлёные

— негорючие

— со специальной пропиткой отпугивающей насекомых

— морозостойкие завесы для холодильных камер

Гладкие полосовые ленточные завесы ПВХ применяются для холодильных камер, дверных проёмов магазинов и предприятий, разделения рабочих участков на предприятиях – прозрачная «стена» из завес с успехом выполняет задачи по устранению сквозняков, сохраняет необходимый тепловой режим, звукоизоляцию, защищает от пыли, листьев и насекомых, пропускает достаточное количество света. Вместе с тем не препятствует свободному проходу персонала.

Рифлёные завесы ПВХ имеют специальные рёбра жесткости, их рекомендуется устанавливать в проёмах ворот предприятий и складов с большим потоком погрузочной техники. Рёбра завес разработаны для того, чтобы исключить момент «залипания» к деталям погрузчиков и техники, что происходит с обычными завесами. Сопротивление скольжения таких завес, благодаря продольным «рёбрам», минимально. Рёбра завес уменьшают площадь соприкосновения, за счёт чего значительно снижается трение. Кроме того, рёбра завес принимают всю нагрузку на себя, что позволяет основной части завесы оставаться долгое время чистой и без царапин. Вместе с тем такие завесы быстро принимают первоначальное вертикальное положение, смыкаясь и закрывая проём.

ПВХ завесы для холодильных и морозильных камер
Морозостойкие полосовые завесы ПВХ для холодильных и морозильных камер с перепадами температур от -40 С° до +25 С°: ПВХ завеса для холодильной камеры (Силиконовая штора) предназначена для защиты холодильных камер от потери холода/тепла. Морозостойкие завесы ПВХ для холодильных камер имеют в своём составе высокий процент специальных пластификаторов, поэтому такие завесы сохраняют эластичность материала и не ломаются в условиях низких температур. Вы можете купить завесы ПВХ морозостойкие для холодильных камер в Москве по ценам от производителя.

Ленточные ПВХ завесы
Негорючие ленточные завесы ПВХ (не поддерживающие горение) применяются в местах повышенной пожароопасности – склады с горючими веществами, бумагой, краской. Завесы ПВХ в случае возгорания препятствуют распространению огня по всей территории склада или предприятия. Такие завесы можно применять на сварочных участках – они препятствуют разлёту искр при сварке или обработке металла. Полосовые завесы для сварочных работ выпускаются со специальным покрытием, выполняющим роль фильтра для защиты персонала от ослепления сварочной дугой.

Завесы со специальной пропиткой имеют химический состав отпугивающий летающих и ползающих насекомых – мух, ос, комаров, слепней, тараканов, муравьёв. Применение таких завес на предприятиях общепита показало их высокую эффективность.

Монтаж завес ПВХ

Устройство крепёжных гребёнок позволяет закрепить пластиковые завесы пвх в любом проёме дверей или ворот. Длина гребёнки должна соответствовать ширине проёма. Монтаж полосовых завес несложен, может быть выполнен в краткие сроки самостоятельно, а в случае больших объёмов или сложных конфигураций проёмов, лучше обратиться к нашим специалистам - установщикам. Для самостоятельной установки силиконовой завесы нужно разметить маркером нижнюю линию установки гребёнки. Гребёнка должна быть установлена строго горизонтально. Гребенка устанавливается на саморезы, анкеры, дюбеля, в зависимости от материала стены и мест установки. Необходимое количество крепежа зависит от прочности и материала стены. Длина полосовых завес должна быть такой, чтобы от нижней части до пола оставалось 2-3 см.
