На одном листочке карты может уместиться целый мир, со всеми океанами, материками, горами и равнинами, странами, городами, полезными ископаемыми, животными и птицами. Только нужно уметь правильно читать карту. На этом уроке мы узнаем, какие карты были в древности, а какие виды карт есть сейчас, какие преимущества карты перед глобусом, что такое масштаб, легенда карты. Научимся пользоваться шкалой глубин и высот, определять координаты земных объектов.

Тема: Планета, на которой мы живём

Люди начали рисовать карты еще до того, как задумались о том, круглая Земля или плоская. Ученые обнаружили на Камчатке рисунок на кости, изображающий путь к богатому добычей месту. Это, вероятно, одна из древнейших карт. Карты рисовали на кусках коры, вырезали на деревянных дощечках, которые удобно было брать в дорогу. Некоторые народы процарапывали карты острым предметом на сырых глиняных плитках, которые после высушивания становились прочными, с четким изображением.

Этой карте мира , в центре которой расположен город Вавилон, более 3 тысяч лет.

Рис. 1. Карта мира Древнего Вавилона ()

Так же были найдены наскальные рисунки местности в пещерах, где люди обитали тысячи лет назад.

Рис. 2. Наскальный рисунок местности ()

С изобретением бумаги карты стали рисовать на ней. На карты наносились все сведения, полученные учеными и путешественниками во время странствий по разным землям.

Рис. 3. Древняя карта мира на бумаге ()

Изготовление карты было длительным процессом, ведь все детали прорисовывались вручную, поэтому карты стоили очень дорого.

Долгий период времени на картах присутствовали только четыре : Евразия, Африка, Северная Америка, Южная Америка. Прошло много лет, прежде чем мореплаватели отрыли Австралию и Антарктиду.

Когда ищешь какую-нибудь страну на глобусе, видишь только одно полушарие. А чтобы увидеть другое, глобус нужно повернуть.

На глобусе невозможно обозначить большое количество географических объектов, не увеличив его размеров. А глобус большого размера неудобен для использования в путешествиях.

Масштаб - это отношение длины линий на карте или чертеже к действительной длине. Масштаб физической карты России говорит нам, что каждый сантиметр карты соответствует 200 км на местности.

Рис. 7. Физическая карта России ()

На карте можно показать сразу две половины Земли. Если делить земной шар по экватору, получится карта Северного и Южного полушарий ,

Рис. 5. Северное и Южное полушария

а если по линии нулевого меридиана - Западного и Восточного полушарий .

Рис. 6. Западное и Восточное полушария

На карте полезных ископаемых особыми значками отмечены места залежей полезных ископаемых.

Рис. 9. Карта полезных ископаемых ()

На картах обитания животных указаны места обитания различных видов птиц и животных.

Рис. 10. Карта обитания птиц и животных ()

На контурных картах нет цветовых обозначений и изображены, но не подписаны, всевозможные географические объекты. Они удобны для прокладывания маршрутов.

Рис. 11. Контурная карта

На политической карте мира изображены страны и их границы.

Рис. 12. Политическая карта Евразии ()

На синоптических картах условными значками показаны наблюдения за погодой.

Рис. 13. Синоптическая карта ()

Разные карты объединяют в атласы .

Рис. 14. Географический атлас ()

Карты изображают различные территории. Есть карты районов, городов, областей, государств, материков, океанов, карты полушарий и мировые карты.

Условные обозначения на карте такие же, как и на глобусе. Они называются легендой и обычно помещаются внизу карты.

Найдем на физической карте России Западно-Сибирскую равнину.

Рис. 16. Западно-Сибирская равнина ()

Мелкие горизонтальные черточки, покрывающие немалую часть её территории, означают болота.

Здесь находятся одни из самых больших мире болот - Васюганские. Линиями изображаются реки, границы и дороги, кружочками - города.

Рис. 17. Васюганские болота

Моря и горы имеют реальные очертания и окрашиваются разными цветами. Синим и голубым - водоемы, желтым - возвышенности, зеленым - низменности, коричневым цветом - горы.

В нижней части карты размещают шкалу глубин и высот, с помощью которой можно увидеть какую высоту или глубину означает тот или иной оттенок цвета на карте.

Чем глубже океан, тем темнее цвет. На карте Северного Ледовитого океана самый темный оттенок синего в Гренландском море, где глубина достигает 5 тысяч 527 метров; самый светлый оттенок бледно-голубого цвета, там глубина моря - 200 метров.

Рис. 18. Физическая карта Северного Ледовитого океана

Чем выше горы, тем темнее цвет, которым они обозначены. Так, Уральские горы, которые считаются сравнительно невысокими (высочайшие вершины от 1000 до 2000 м над уровнем моря), на карте окрашены светло-коричневым цветом.

Рис. 19. Уральские горы

Гималаи - самые высоки горы в мире (10 вершин с высотой более 8 км) обозначены темно-коричневым цветом.

Рис. 20. Гималайские горы

В Гималаях расположена Джомолунгма (Эверест) - высочайшая вершина мира (8848 м).

Пользуясь шкалой высот, легко определить высоту Кавказских гор.

Рис. 23. Кавказские горы

Их коричневый цвет указывает, что высота гор более 5 тысяч метров. Наиболее известные вершины — гора Эльбрус (5642 м) и гора Казбек (5033 м) покрыты вечными снегами и ледниками.

С помощью карты можно определить точное местоположение какого-либо объекта. Для этого нужно знать его координаты : широту и долготу, которые определяют по градусной сетке, образованной параллелями и меридианами.

Рис. 26. Градусная сетка

Экватор служит началом отсчета - на нем широта равна 0⁰. Широта отсчитывается от 0⁰ до 90⁰ по обе стороны от экватора и называется северной или южной. Например, координата 60⁰ северной широты означает, что эта точка лежит в Северном полушарии и находится под углом 60⁰ к экватору.

Рис. 27. Географическая широта

Долгота отсчитывается от 0⁰ до 180⁰ по обе стороны от Гринвичского меридиана и называется западной или восточной.

Рис. 28. Географическая долгота

Координаты Санкт-Петербург - 60⁰ с.ш., 30⁰ в.д.

Координаты Москвы - 55⁰ с.ш., 37⁰в.д.

Рис. 29. Политическая карта России ()

1. Вахрушев А.А., Данилов Д.Д. Окружающий мир 3. М.: Баллас.
2. Дмитриева Н.Я., Казаков А.Н. Окружающий мир 3. М.: ИД «Федоров».
3. Плешаков А.А.Окружающий мир 3. М.: Просвещение.

1. Академик ().
2. Выживание ().

1. Найдите на физической карте мира Тихий океан. Определите его глубочайшее место, укажите его название и глубину. Опишите, как Вы определили это место.
2. Составьте короткий тест (4 вопроса с тремя вариантами ответа) на тему «Географические карты».
3. Подготовьте памятку с правилами работы с картами.

Для обеспечения требования наглядности топографических материалов и понимания содержания планов и карт разработана специальная система графического обозначения предметов местности, которая называется условными знаками. Условные знаки подразделяют на площадные, линейные, внемасштабные, пояснительные и специальные.

П л о щ а д н ы е (контурные или масштабные) знаки применяют для заполнения контуров природных и сельскохозяйственных угодий, длина и ширина которых выражается в масштабе карты. Границы контуров показывают точечным пунктиром, внутри которых изображается условный знак, напоминающий предмет на данной площади. Например, лес изображается кружками, пески – точками и т. д.

Л и н е й н ы м и условными знаками показывают объекты линейного характера (дороги, реки, ЛЭП и др.), длина которых выражается, а ширина не выражается в масштабе карты. У линейных знаков приводятся различные числительные характеристики, дополняющие сведения о предмете. Например, на шоссе показаны ширина проезжей части и общая ширина дороги.

В н е м а с ш т а б н ы е условные знаки служат для изображения объектов, размеры которых не выражаются в масштабе карты (мосты, колодцы, километровые столбы и т. д.).

П о я с н и т е л ь н ы е условные знаки представляют собой подписи, дающие характеристики и названия объектов, например длину и ширину мостов, породу лесных насаждений и др. Эти знаки проставляют на основных площадных, линейных и внемасштабных условных знаках.

С п е ц и а л ь н ы е условные знаки применяют соответствующие ведомства при составлении специальных карт и планов этой отрасли, например трубопроводы коммуникаций (теплотрасса, водопровод и т. д.).

Кроме условных знаков для большей наглядности изображения различных элементов топографических карт используют цвет :

Для рек, озер, каналов, заболоченных участков – синий;

Для лесов и садов – зеленый;

Шоссейных дорог – красный;

Железные дороги и остальная ситуация – черный;

Коричневым цветом показываются горизонтали, характеризующие рельеф местности.

Помимо цветов используются также тип шрифта, толщина букв, их высота и наклон при обозначении. Условные знаки для разных масштабов сведены в специальные сборники, издаваемые службами геодезии и картографии. Они обязательны для всех ведомств и организаций, занимающихся составлением планов, карт, топографической съемкой местности.

Знание условных знаков необходимо для того, чтобы понимать содержание топографических материалов, уметь их “читать” и для получения нужных сведений. Для лучшего ознакомления с условными знаками на учебных топографических картах приведены основные их образцы.

3.6 Рельеф местности и его изображение на планах и картах.

Горизонтали и их свойства. Способы построения горизонталей

по отметкам точек

Рельефом называют совокупность неровностей земной поверхности. Знание рельефа местности необходимо при проектировании и строительстве железных и автомобильных дорог, осушительных и оросительных систем, промышленных предприятий и т. д. Существует несколько способов изображения рельефа на топографических картах и планах. Наиболее старый способ – это изображение рельефа ш т р и х а м и, наносимым на карту по особой шкале. Рельеф местности может быть также изображен п о д п и - с я м и отметок ряда точек или о т м ы в к о й к р а с к а м и различного тона. Однако наилучшим способом оказалось изображать рельеф г о р и з о н т а - л я м и в сочетании с некоторыми условными знаками и подписями отметок характерных точек. Горизонталь – это линия, соединяющая точки земной поверхности с одинаковыми высотами.

Чтобы правильно изобразить рельеф, необходимо знать его основные формы. Существует п я т ь о с н о в н ы х ф о р м рельефа (рисунок 3.5):

Возвышенность (рисунок 3.5, а);

Котловина (рисунок 3.5, б);

Хребет (рисунок 3.5, в);

Лощина (рисунок 3.5, г);

Седловина (рисунок 3.5, д).

На рисунке 3.5 эти формы рельефа показаны в разрезе. Рассмотрим сущность изображения рельефа горизонталями. На рисунке 3.5, а показана возвышенность (холм, гора), наивысшую точку которой называют вершиной, низ – подошвой, а боковые поверхности – скатами. Для изображения возвышенности горизонталями представим себе, что эту возвышенность пересекают ряд равноотстоящих друг от друга плоскостей, параллельных основной уровенной поверхности. Линии пересечения этими плоскостями земной поверхности и будут являться горизонталями. Спроектировав их отвесными линиями на плоскость, получим на ней изображение возвышенности.

Для наглядности некоторые горизонтали подписывают, кроме того у них ставят черточки-бергштрихи, показывающие направление ската местности.

Расстояние между двумя соседними секущими плоскостями называют высотой сечения рельефа h. На картах и планах высота сечения рельефа характеризуется разностью высот двух смежных горизонталей. Например, на рисунке 3.5, а высота сечения рельефа h = 5 м.

Расстояние между горизонталями на плане или карте называется заложением. На рисунке 3.5, а заложение d = АС. Зависимость между высотой сечения рельефа h, заложением d, углом наклона υ, уклоном i и линии местности АВ можно получить из треугольника АВС (рисунок 3.5, а):

i = h / d = tg υ. (3.6)

Уклон и угол наклона линии местности являются основными характеристиками крутизны скатов. Чем больше угол наклона, тем круче скат местности. Из формулы (3.6) следует, что чем меньше заложение d или чем чаще горизонтали на плане, тем скат местности круче.

Изображение горизонталями котловины, лощины, хребта и седловины показано на рисунке 3.5. Котловина (впадина) – замкнутое углубление поверхности (см. рисунок 3.5, б). Самую низкую часть впадины называют дном, боковые поверхности – скатами, а линию слияния с окружающей местностью – бровкой.

	б)
в)	г)

Рисунок 3.5 – Основные формы рельефа

Хребет – вытянутая в одном направлении возвышенность с двумя скатами (см. рисунок 3.5, в). Линию встречи скатов в верхней части называют водоразделом (водораздельной линией).

Лощина – вытянутое в одном направлении понижение с двумя скатами (рисунок 3.5 г). Линию встречи скатов в нижней их части называют водосливом или тальвегом (водосливной линией).

Седловина – понижение между двумя возвышенностями (см. рисунок 3.5 д). Наиболее низкую точку между возвышенностями называют перевалом.

Бергштрихи на картах и планах обычно показывают по водораздельным и водосливным линиям. Подписи на горизонталях делают так, чтобы основание числа показывало направление ската. Горизонтали вычерчивают коричневым цветом. Каждую десятую или пятую из них вычерчивают утолщенной линией.

Из сущности горизонталей вытекают их свойства:

Горизонталь – это замкнутая кривая линия, все точки на которой имеют одинаковую высоту, кратную высоте сечения рельефа;

Горизонтали на плане не могут раздваиваться и обрываться; если горизонталь не замыкается в пределах плана, она замыкается за его пределом;

Горизонтали не должны пересекаться между собой, так как они получаются пересечением земной поверхности плоскостями, лежащими на разных высотах;

Чем чаще горизонтали на плане, тем уклон местности больше, или чем меньше заложение, тем скат круче;

Водораздельные и водосливные линии и направления максимального уклона горизонтали пересекают под прямым углом.

Высота сечения рельефа устанавливается в зависимости от масштаба плана и характера рельефа местности так, чтобы горизонтали не сливались между собой. В Республике Беларусь приняты следующие высоты сечения рельефа при масштабах съемки:

1:500 – h = 0,25; 0,5 м; 1:1000 – h = 0,25; 0,5; 1 м; 1:2000 – h = 0,5; 1; 2 м;

1:5000 – h = 0,5; 1; 2; 5 м; 1:10000 – h = 1; 2,5; 5 м.

Для более полного изображения и удобства чтения рельефа на картах и планах подписывают отметки характерных точек рельефа (вершин холмов, дна котловин, перевалов и т. д.). Например, на рисунке 3.5, б подписана отметка дна котловины 98,7 м.

Способы построения горизонталей по отметкам точек. Для проведения горизонталей на плане нужно нанести характерные точки, снятые на местности, и выписать их высоты. Те точки, между которыми земная поверхность не имеет переломов, т. е. имеет постоянный уклон, соединить линиями. Далее на каждой линии интерполированием находят точки пересечения ее горизонталями и отмечают высоты этих горизонталей. Соединив затем плавными кривыми линиями точки с одинаковыми высотами, получают изображение рельефа местности на плане. Таким образом, задача построения горизонталей на плане в основном сводится к умению находить проекции точек пересечения горизонталями линий, отметки концов которых известны, при этом высота сечения рельефа должна быть уже установлена. Эта задача называется и н т е р п о л и р о в а н и е м горизонталей, т. е. нахождением промежуточных значений высот горизонталей по отметкам точек. Интерполирование можно производить аналитическим или графическим способом.

Аналитический способ. По известным высотам точек А и В и расстоянию d между ними (рисунок 3.6, а) необходимо найти величины расстояний d 1 и d 2 от точки А до точек М 0 и N 0 c отметками Н м и H N , равными отметкам горизонталей.

Рисунок 3.6 – Аналитический способ интерполирования

Из подобия треугольников АВВ О, АММ О и ANN O находим:

d 1 = dh 1 / h; d 2 = dh 2 / h,

где h = H B – H A ; h 1 = H M – H A ; h 2 = H N – H A .

На плане откладывают отрезки d 1 и d 2 и получают точки M O и N O , у которых подписывают их отметки. Следует отметить, что интерполирование горизонталей проводят только по линиям с равномерным скатом. На рисунке 3.6, б показан случай неправильной интерполяции между точками А и С с неравномерным скатом местности. Как видно из рисунка, вместо действительного положения точки В будет получена точка В " и соответственно вместо Н В будет получена неверная высота Н В " .

Графический способ. Интерполирование этим способом выполняют с помощью миллиметровой или прозрачной бумаги. При наличии миллиметровойбумаги ее прикладывают к линии плана АВ. По отметкам концов АВ строят профиль этой линии. Проектируя затем на линию плана точки пересечения линии профиля с линиями миллиметровой бумаги, принятыми за секущие плоскости, получают искомые точкиМ и N. При наличии прозрачной бумаги (восковки, кальки), на ней предварительно наносят ряд равноотстоящих друг от друга параллельных линий, которым придают отметки секущих плоскостей. Восковку накладывают на план так, чтобы конечные точки линии плана заняли положение, соответствующее их отметкам между линиями восковки (рисунок 3.7). Далее точки пересечения линии плана с линиями восковки перекалывают на план. Это и будут искомые точки на плане.

Топографические условные знаки

Условные знаки , которые применяются на топографических картах и планах, являются обязательными для всех организаций, ведущих топографические работы.

В зависимости от масштаба создаваемого плана или карты используются и соответствующие условные знаки. В нашей стране в настоящее время действующими условными знаками являются:

Условные знаки для топографической карты масштаба 1:10000. М.: Недра, 1977.

Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500. М.: Недра, 1973.

Условные знаки, образцы шрифтов и сокращения для топографических карт масштабов 1:25000, 1:50000, 1:100000. М.: Недра,1963.

Условные знаки для удобства пользования сгруппированы по однородным признакам и помещены в таблицы, состоящие из порядкового номера, названия условного знака и его изображения. В конце таблиц помещены пояснения по применению и вычерчиванию условных знаков , а также алфавитный указатель условных знаков с их порядковыми номерами, перечень сокращений пояснительных надписей, образцы рамочного оформления и образцы шрифтов с указанием названия шрифта, его размера и индекса по "Альбому картографических шрифтов".

От студентов геодезических специальностей требуется не только знание условных знаков в целях свободного чтения топографических карт и планов, но и умение вычерчивать их в строгом соответствии с требованиями инструкций и наставлений. С этой целью в учебной программе предусмотрен курс топографического черчения, под которым понимают процесс графического воспроизведения на бумаге с помощью условных знаков и пояснительных надписей результатов различного рода съемок.

Условные знаки вычерчиваются от руки и с помощью чертежных инструментов:

рейсфедером вычерчивают прямолинейные контуры,

кривоножкой вычерчивают криволинейные контуры,

кронциркулем вычерчивают условные знаки лесов, садов и кустарников.

При вычерчивании условных знаков следует строго придерживаться тех размеров и расцветок, которые показаны в действующих условных знаках. Пользоваться какими-либо другими условными знаками воспрещается.

Классификация условных знаков

Условные знаки служат для обозначения различных объектов и их качественных и количественных характеристик. От подбора условных знаков зависит полнота содержания карты, ее наглядность и четкость. Условные знаки раскрывают характер рельефа местности и содействуют пониманию содержания топографических карт и планов. Поэтому разрабатывают такие условные знаки, которые напоминают внешний вид изображаемого объекта. Кроме того, к условным знакам предъявляются и такие требования, как легкость запоминания, удобство черчения и экономичность изображения.

В зависимости от размеров изображаемых объектов и масштаба плана или карты условные знаки можно разделить на несколько групп:

Масштабные условные знаки или площадные предназначаются для изображения местных предметов с соблюдением масштаба плана или карты. Они изображают наиболее крупные объекты: леса, луга, пашни, озера, реки и т.п. При помощи масштабных знаков на топографической карте можно определять не только местоположение объекта, но и его размеры. Кроме того, на карте сохраняется сходство контуров изображенных предметов местности и их ориентировка. Площади фигур или закрашиваются , или заполняются соответствующими условными знаками.

Внемасштабные условные знаки или точечные . Эту группу составляют объекты, площади которых из-за малой величины не выражаются в масштабе плана или карты. К таким объектам относятся геодезические пункты, километровые столбы, семафоры, указатели дорог, отдельно стоящие деревья и т.п. По внемасштабным условным знакам невозможно судить о размерах изображенных предметов местности. Однако в каждом из этих знаков есть определённая точка, которая соответствует положению предметов на местности. Так, например, у некоторых условных знаков эта точка располагается в центре знака (пункт триангуляции, колодцы, склады горючего), у других знаков – в середине основания знака (ветряные мельницы, памятники) или в вершине прямого угла в основании знака (километровые столбы, указатели дорог).

Внемасштабные условные знаки для изображения элементов рельефа используются в тех случаях, когда не все элементы рельефа могут быть выражены горизонталями – кривыми линиями, соединяющими точки местности с одинаковыми отметками. Например, курганы, ямы, камни, терриконы изображают условными внемасштабными знаками с использованием в некоторых случаях пояснительных условных знаков.

Линейными условными знаками изображают объекты местности, имеющие значительную протяженность и небольшую ширину. Такими объектами являются автомобильные дороги, железнодорожные магистрали, трубопроводы, линии связи и линии электропередачи. Длина таких объектов обычно выражена в масштабе карты, а их ширина на карте показана вне масштаба. Положению линейного условного знака на карте соответствует продольная ось условного знака .

Пояснительные условные знаки предназначаются для дополнительной характеристики изображаемых на карте объектов местности. Например, ширина и характер покрытия дорог, число дворов в населенных пунктах, средняя высота и толщина деревьев в лесу и т.п.

Один и тот же объект на планах различных масштабов будет изображаться по-разному: на планах крупных масштабов он будет выражаться подобной фигурой, а на планах мелких масштабов может быть обозначен внемасштабным условным знаком.

Планы и топографические карты имеют единую систему условных знаков. В основе этой системы лежат следующие положения:

• каждому графическому знаку всегда соответствует определенный тип объекта или явления;
• каждый условный знак имеет свой четкий рисунок;
• на и на планах, которые имеют разный, но близкий масштаб, условные знаки одних и тех же объектов отличаются, как правило, только размерами;
• в рисунках условных знаков используются приемы и средства, обеспечивающие воспроизведение профиля или внешнего вида соответствующих объектов на земной поверхности, способствующие установлению ассоциативной связи знака и объекта. Обычно выделяют 10 способов формирования композиций знаков.

1. Способ значков .

Он применяется для указания местоположения объектов, не выражающихся в (значки отдельно стоящих деревьев, зданий, месторождений , населенных пунктов, туристических объектов). По своей форме они могут быть геометрическими, буквенными, картинными. В любом случае эти знаки указывают местоположение данного объекта, взаимное расположение различных объектов.

2. Способ линейных знаков .

Он используется для передачи объектов и явлений линейного протяжения, не выражающихся по своей ширине в масштабах карты. Таким способом на топографических картах или планах показывают реки, границы, пути сообщения.

3. Способ изолиний (от греч. «изос» - равный, одинаковый).

Этот способ предназначен для характеристики явлений сплошного распространения на Земле, имеющих числовое выражение, - , и др. Изолиниями при этом называют кривые, соединяющие точки с одинаковым количественным значением. В зависимости от того, какое явление они характеризуют, изолинии будут называться по-разному:

• - линии, соединяющие точки с одинаковой температурой;
• изогисты - линии, соединяющие точки с одинаковым количеством осадков;
• изобары - линии, соединяющие точки с одинаковым давлением;
• изогипсы - линии, соединяющие точки с одинаковой высотой;
• изотахи - линии, соединяющие точки с одинаковой скоростью .

4. Способ качественного фона .

Он применяется для выделения однородных в качественном отношении участков земной поверхности по природным, социально-экономическим, политико-административным признакам. Этим способом, например, показывают государства на или районы на картах административного деления областей, возраст на тектонических картах, типы растительности на почвенных картах или на картах размещения растительного мира.

5. Способ диаграмм .

Его используют для отображения каких-либо количественных характеристик явлений сплошного распространения в конкретных точках, например, годовой ход температуры, количество осадков по месяцам или по метеорологическим станциям.

6. Точечный способ .

Он применяется для показа массовых явлений, рассредоточенных по территории. Например, этим способом показывают размещение населения, посевных или орошаемых площадей, поголовье скота и т.д.

7. Способ ареалов .

Его применяют для отображения области распространения какого-либо явления (не сплошного по полю ), например, растений, животных. Графическое оформление границы и площади контура ареала может быть самым разнообразным, что дает возможность многогранной характеристики явления.

8. Способ знаков движения .

Он предназначен для показа различных пространственных перемещений (перелетов птиц, маршрутов путешествий, и других). В качестве графических знаков движения используются стрелки и полосы. С помощью них можно показать путь, способ, направление и скорость перемещения явления, а также некоторые другие характеристики. На планах и топографических картах этим способом показывают и направление течения .

9. Способ картодиаграммы .

Он обычно используется для показа в виде диаграмм количественных характеристик явлений в пределах отдельных территориальных единиц. Способ широко применяется при анализе и обработке статистических и экономических показателей, таких, например, как объем производства, структура , запас древесины и другие.

10. Способ картограммы применяют, как правило, для сравнения относительных показателей какого-либо явления, характеризующих какую-либо территорию в целом. Таким способом, например, показывают среднюю плотность населения на 1 км2 по административным единицам, среднюю областей и т.д. Этот способ, как и способ картодиаграмм, широко используется при анализе статистических показателей.

В самих способах изображения условных знаков заключены сведения о том, для каких объектов и явлений они могут применяться, каковы их возможные и наилучшие сочетания при выражении того или иного содержания карт. Некоторые, условные знаки вообще не могут комбинироваться на одной карте: например, точечный способ не сочетается на карте со способом значков и картограмм. С картограммой хорошо сочетаются способы значков. Это очень важно знать для использования условных знаков.

Перед созданием карты любого масштаба идет отбор явлений или объектов, которые необходимо в виде условных знаков отобразить на ней.

Хорошо изучив условные знаки, можно затем работать с любыми топографическими картами или планами. Правила пользования этими знаками составляют важные разделы грамматики языка карты или плана.

на топографической карте.

Попалась вам в руки карта мало кому известная из тайных архивов района или области. А там, давно исчезнувшие хутора, и сёла, и станицы и много ещё непонятных знаков, чёрточек и точек. Что обозначают значки на топографической карте? Как понять и определить, где действующее поселение, где исчезнувшее, где кладбище, а где живой родник с кристально чистой питьевой водой, который может вам пригодиться в знойную летнюю погоду во время копа. Кто-то скажет, надо было учить географию, и это правильно, но всего не запомнишь.

А нам, кладоискателям и археологам любителям важно уметь правильно читать топографическую карту, для правильной и быстрой ориентировки на местности. Ладно, когда поиск старины вы ведёте в знакомой местности. А если это чужой район или регион? Старожилы кладоискательства советуют вести коп совместно, в компании. Так возможно вы сможете защитить себя от нападков местных жителей и представителей власти. Вам будет весело в обществе единомышленников, и если что-нибудь случится непредвиденное, вам обязательно помогут. Но если не один из вас не знает расшифровку обозначения значков на топографической карте - грош вам цена. Бегать из стороны в сторону, бешено искать по округе наугад места для раскопок - глупо, вызывающе, чрезмерная суета привлекает негативное внимание.

И так, приступим к детальному изучению обозначений на вашей секретной карте сокровищ.

1. Множественные здания.
2. Разрушенные здания.
3. Одиночное здание.
4. Разрушенное здание.
5. Работающие шахты.
6. Закрытые шахты.
7. Промышленное предприятие (завод, фабрика).
8. Заводская труба.
9. Электростанция.
10. Склад горюче-смазочных материалов.
11. Башня либо каменная, либо металлическая.
12. Башня лёгкой конструкции (с уголков).
13. Телевизионные и радиовышки.
14. Распределяющий трансформатор.
15. Центр телевидения или радиовещания.
16. Взлётная полоса для самолётов (аэродром).
17. Жильё лесника.
18. Геодезическая точка.
19. Железная дорога.
20. Каменный или кирпичный забор (ограждение).
21. Родник.
22. Колодец воды (журавль).
23. Колодец ветряной.
24. Обычный колодец, сруб.
25. Мусульманское кладбище.
26. Основные расположения стоянок чумов и юрт.
27. Электрические провода на деревянных столбах.
28. Электропровода на бетонных столбах.
29. Двигатели, работающие от ветра (электростанции).
30. Ветряные мельницы.
31. Добыча торфа масштабная.
32. Мельница водяная.
33. Бензозаправка.
34. Метеорологический пункт.
35. Часовенка.
36. Церковь (храм, собор).
37. Большое кладбище.
38. Маленькое кладбище.
39. Монументы, обелиски, мемориалы и памятники.
40. Пчеловодческая пасека.

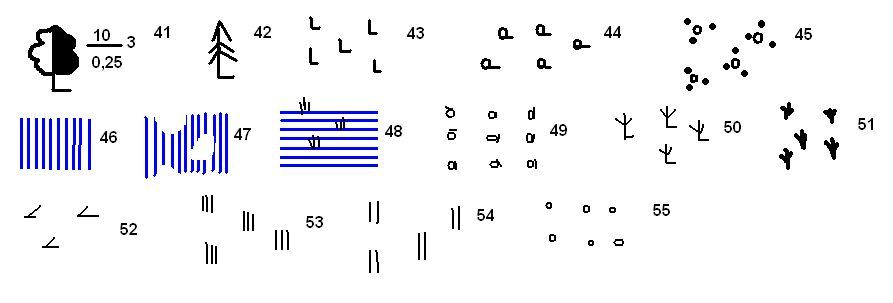

41. Лес. Цифры в числители - высота, в знаменатели - обхват ствола, цифра рядом - расстояние между деревьями. Впереди дроби, могут писать какой лес: берёзовый, кленовый, дубовый, или смешанный.
42. Хвойный лес.
43. Лес вырубленный.
44. Редкий лес.
45. Поросли кустарников.
46. Солончаки не проходимые.
47. Проходимые солончаки.
48. Непроходимые болота с растительностью. Если три чёрточки (как на рисунке) - мох. Если две чёрточки - трава. Кустиком изображается камыш или тростник.
49. Сад фруктовый.
50. Сухой лес или сгоревший.
51. Камыш или тростник.
52. Лес, поваленный бурей (ураганом, смерчем).
53. Высокий травостой.
54. Растительность луга, менее одного метра в высоту.
55. Молодые деревья.

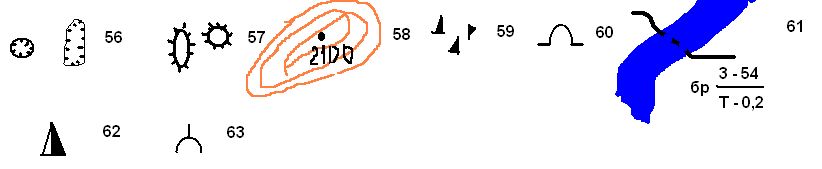

56. Овраги и ямы.

57. Курганы.

58. Высота абсолютная.

59. Камни.

60. Пещера.

61. Указание брода на реке. Первая цифра в знаменателе – глубина, вторая – длина. В числителе первая – тип грунта (Т – твёрдый), вторая – скорость течения реки.

62. Терриконы.

63. Обжиг извести.
