В быту пластиковые трубы сегодня встречаются даже чаще, чем металлические. Легкость материала, нечувствительность его к коррозии, простота монтажа – все это делает продукцию из пластика наиболее оптимальным вариантом.
Поэтому и вопрос – как сделать врезку в пластиковую трубу, актуален для многих домашних умельцев.
Механизм процесса достаточно прост. Чтобы врезаться в трубопровод, нужно на требуемом участке высверлить отверстие. Если речь идет о любом магистральном варианте – водопроводная, канализационная система, где отключить воду возможности нет, необходимо сразу же решать задачу и с перекрытием воды именно на рабочем участке.
То есть, нужно добиться сразу 2 целей: сделать отверстие и перекрыть воду под давлением с помощью какого-то запорного механизма. Причем арматура должна предусматривать и возможность монтажа следующей ветки.
Врезка в пластиковую канализационную трубу или, наоборот, крепление ветки к чугунной магистральной, требуют соблюдения 2 главных правил:
- диаметр трубы, в которую врезаются, больше трубы, которую монтируют;
- диаметр сверла должен в точности совпадать с диаметром врезаемого отрезка.
Конструкция такого устройства зависит от типа трубопровода. Кроме того, необходимо учитывать и масштаб самой работы.
Магистральный трубопровод подразумевает подачу жидкости под давлением, причем весьма ощутимым, а это означает применение специального оборудования и специальных запорных механизмов. Чтобы добраться до магистрали, нужно вырыть траншею, для чего, как правило, лопат недостаточно, а понадобятся услуги экскаватора. Осуществлять какие-либо работы по подключению к магистральным системам можно лишь при получении специального разрешения, подтверждающего квалификацию мастера. Все это делает возможность самостоятельной врезки в магистраль занятием крайне затратным и невыгодным.
В бытовые канализационные и водопроводные системы врезку пластиковой трубы действительно можно сделать самому, причем как в пластиковый, так и стальной трубопровод.
Технология монтажа в металлический трубопровод
Сегодня частные дома и квартиры обслуживают чугунные и стальные трубы. Для установки в них нового отрезка используются специальные приспособления – хомуты. Конструкция последних может быть разной, да и правила работы с металлическими сплавами различны.
Врезка в стальной трубопровод своими руками требует выполнения следующих рекомендаций:
- для работы лучше всего применять седельный хомут. Используют разные виды в зависимости от системы – канализационная, водопровод, отопление. Кроме собственно седла – части, примыкающей к трубе, устройство включает сверло и запорный клапан;
- перед монтажом поверхность трубопровода зачищают от ржавчины и грязи;
- устройство закрепляют с помощью болтов, используют уплотнительные прокладки;
- высверливают отверстие и тут же устанавливают запорный вентиль;
- закручивают вентиль, перекрывая подачу воды. Устанавливают специальную аппаратуру для сверления отверстия под трубу. Направляющая муфта позволяет сверлить в необходимом направлении;
- после этого закрепляют фитинг или переходник и подключают новую ветку. На фото – момент монтажа.
Чугун по сравнению со сталью является материалом более хрупким. Врезка пластиковой трубы в чугунную проводится по такой же схеме, но с соблюдением дополнительных требований: для сверления используют биметаллические коронки и приспособления особого вида. Важным является не позволять коронке перегреваться и работать только на малых оборотах. Самостоятельно устанавливать чугунный трубопровод практические нереально.
Врезка в пластиковую трубу под давлением
Эта операция на бытовом уровне довольно легко осуществляется своими руками. Главный плюс монтажа в доме – возможность перекрыть подачу воды. Однако и в тех случаях, когда это невозможно, задача легко решается с помощью электросварного хомута-седелки.
Седелки оснащены сверлильным механизмом, нагревательной спиралью и выполняются из специального, более прочного пластика.
- На седелках наличествует штрих-код, расшифровка которого предоставляет полную информацию о вводимых параметрах: время сварки, длительность остывания и так далее.
- Закрепляется приспособление с помощью болтов.
- Подключают сварочный аппарат и приваривают отводы.
- Спустя час – пластик за это время остывает, высверливают отверстия специальной фрезой и устанавливают запорную арматуру. Затем приступают к монтажу пластиковой трубы.
На видео демонстрируется как использовать седелки для врезки в пластиковые трубы.
В сантехнической, да и бытовой практике часто бывают случаи, когда необходимо подключиться к трубе, сделать отвод воды. Скажем, для подключения стиральной машинки. Для это обычно тянут водопроводную трубу или шланг к разводному коллектору, либо пилят трубу и устанавливают тройник.
В старых советский домах трубы настолько неудобно и неуклюже положены, что подключиться к ним - это равносильно тому, что придется перебирать всю систему заново.
Но выход есть! Можно сделать врезку хомутом в любую близ расположенную магистраль. Итак, подробнее...
Как сделать простую врезку в стальную трубу своими руками
Что понадобится?- Водоотвод (врезка) - 1 шт.
Вот как она выглядит:
Теперь непосредственно переходим к подключению. Первым делом перекрываем стояк и сливаем воду.
Затем сверлим отверстие сверлом по металлу. Диаметр отверстия должен быть равен или меньше диаметра врезки.
Далее наждачной бумагой зашкуриваем место одевания хомута. Поверхность должна быть ровной, без старой краски и ржавчины. Одеваем хомут-врезку, перед этим установим герметичную прокладку идущую в комплекте с врезкой.
Далее аккуратно закручиваем 4 болта врезки. Закручивать нужно аккуратно, попеременно, лучше крест накрест. Это нужно для того чтобы прокладка лучше села, а сам хомут не перекосило.
Врезка готова. Подключаем к ней нужный шланг.
Включаем и проверяем герметичность. Для этого рекомендую использовать бумажную салфетку или туалетную бумагу, потому что на ней сразу видны капли, а рука всего этого может просто не почувствовать.
Также после врезки не лишним будет установить кран перед подключением шланга.
В общем, такая врезка выручит вас, казалось бы в самых безвыходных ситуациях.
Подключение можно использовать как на холодную, так и на горячую воду. К тому же это очень быстрый способ и порой единственно возможный.
Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме. Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки. К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.
Очерчиваем круг задач
Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:
- Разрезается труба.
- Вваривается или вставляется тройник.
- Выполняется подключение к тройнику.
Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи. Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных. Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.
Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.
Возможные проблемы при врезке:
- Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
- Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
- Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.
Врезка в водопровод с помощью патрубка
На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.
Врезка без разрезания - несколько простых шагов
Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.
На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.
Далее при монтаже такого криволинейного фланца на трубу придется воспользоваться я таким крепежным элементом, как хомут для врезки в трубу. Вернее их понадобится две штуки, чтобы притянуть края по обе стороны. Затягивать хомуты нужно очень аккуратно, но так, чтобы герметик начал выдавливаться из-под фланца. Остатки смазки удаляются.
Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать».
Бывают случаи, когда более рациональным решением будет использование готового тройника, с большим размером поперечного сечения. При этом с него нужно спилить тот отрезок трубы, где нет патрубка. В этом случае общая процедура будет включать продольное разрезание трубы, высверливание в оставшемся отрезке отверстия, а затем монтаж к нему патрубка.
Готовые спецсредства для врезки - сиделки и адаптеры
Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:
- Внедрение адаптеров . Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
- Использование врезок . Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.
Врезка без давления
Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:
- Перекрыта водоподача в канализацию.
- Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
- На трубу надевается адаптер и затягивается болтами.
- Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

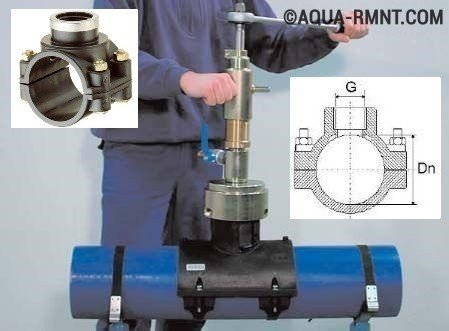

Врезка под давлением
Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.
Важно! Седелка на трубу – это деталь трубопровода, которая состоит из 2-х частей, обжимающих трубу с 2-х сторон. В быту седелку очень часто называют – «хомут для врезки».
С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.
Врезаться в трубопровод под давлением поможет седелка
При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.
Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.
При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода.
Хотите организовать водоснабжение загородного дома, подключив его к действующей центральной магистрали? Автоматическая подача воды значительно упростит жизнь домочадцев, ведь верно? Но для реализации вашего плана нет возможности перекрыть воду в магистральном трубопроводе и вам требуется врезка в водопровод под давлением?
Мы расскажем, как выполнить врезку на практике, избежав отключения запитанных от магистрали потребителей - в статье рассмотрен процесс выполнению подсоединения с учетом всех требований законодательства. Материал снабжен тематическими фотоматериалами и полезными видеорекомендациями.
Внимательное изучение этапов подключения к центральному водоснабжению своего домохозяйства поможет избежать штрафов за нарушение существующих норм при самовольной врезке в трубопровод. При желании можно еще и сэкономить, выполнив часть земляных работ своими силами.
Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.
Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.
Галерея изображений
Вы хотите выполнить врезку в трубу водопровода городской магистрали? Для этого не нужно перекрывать воду, но необходимо получить разрешение от водоканала.
Работа выполняется без использования сварки. Но она не исключается, как еще один способ врезки.
В точке подключения к магистрали требуется соорудить монтажный колодец. Если вам дадут разрешение без его устройства, тогда придется произвести врезку в ближайшем эксплуатируемом колодце. Перед этим нужно подготовить траншею и трубу для прокладки водопровода к дому.
Устройство для врезки
Как врезаться в водопроводную трубу без сварки? Для этого служит седельный хомут, или седелка. Подобное соединение выдерживает давление до 16 атм.
Что такое седелка
Хомут для врезки в водопровод под давлением напоминает муфту, состоящую из двух половин, на одной из которых расположен патрубок или фланец для врезки.
Герметичность соединения осуществляется за счет прокладки. Она может быть выполнена в виде кольца, окаймляющего врезное отверстие. Подобное изделие, обычно, изготовляют для пластикового трубопровода.
Второй вид прокладки – это уплотнительный слой, покрывающий всю внутреннюю поверхность хомута для врезки в водопровод. Такая модель предназначена для металлической, чугунной и асбестоцементной магистралей, но встречается и в пластиковых конструкциях (как сделать водопровод из полипропилена своими руками). Используемый материал – этилен-пропиленовый каучук.
Производятся также универсальные седелки, основу которых составляет металлическая полоса, напоминающая стяжной автомобильный хомут.
Стоимость седельных хомутов от 70 рублей.
Схема седельного хомута для врезки водопровода.
Бывают изделия с дополнительными элементами, облегчающими врезку в существующий водопровод:
- со встроенной фрезой и боковым отводом на перекрывной кран;
- с герметичным торцом патрубка.
Для пластика выпускаются также хомуты с нагревательной спиралью. Они продаются по цене от 1 тыс. рублей и требуют для работы сварочный аппарат, который еще дороже: от 70 тыс. рублей. Соединение выполняется при помощи электродиффузионной сварки.
Встречаются седелки, выполненные в виде трехсоставных муфт для врезки в водопровод большого диаметра.
Крепление седелки
Половины хомута стягиваются между собой двумя, четырьмя или шестью болтами в паре с гайками. Закручивание производится равномерно, без перекосов.
Читайте также: Как сделать водопровод из полипропилена своими руками
Выбранный участок трубопровода очищается от грязи, чтобы обеспечить плотное прилегание прокладки. На железной трубе снимается ржавчина (какие трубы выбрать для водопровода в квартире). Затем крепится седелка для врезки в водопровод.
Иногда болты из комплекта могут быть такой длины, что состыковывать две половины хомута тяжело. Проверяется это перед врезкой и при необходимости приобретаются в магазине более длинные болты. Лучше их покупать в паре с гайками, потому что зарубежные стандарты могут не соответствовать нашим размерам. Такое случается с турецким товаром.
Если возникли сомнения в плотности прилегания хомута или в качестве турецкой прокладки, тогда используется герметизирующая паста, которая наносится тонким слоем на уплотнение.
Схема крепления седельного хомута к водопроводу.
Процесс врезки
В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.
Простой метод
Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.
К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.
Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.
Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.
Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.
Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.
Схема седельного хомута для врезки водопровода под давлением.
Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.
Основные способы соединения:
- Резьбовое.
- С использованием компрессионных фитингов.
- Клеевое.
- При помощи пайки.
Это зависит от материала трубы.
Применение встроенной фрезы и защитного клапана
Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.
На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.
Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.
Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.
Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.
Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.
Еще способы
Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.
На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.
Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.
К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.
После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.
Возможно вам будет интересна информация изложенная в следующих статьях:
Как сделать утепление труб водоснабжения в частном доме.
Что такое греющий кабель для водопровода.
Видео о врезке в водопровод под давлением.
ks5.ru
Как врезаться в водопроводную трубу
Врезка в водопровод Иногда система водопровода терпит расширительные действия, это обусловлено подключением дополнительных сантехнических приборов, а также созданием новых форм. В таких ситуациях можно использовать способы врезания дополнительных отводных элементов в основной водопроводный стояк.
Вот с этим и необходимо разобраться, какими именно способами произвести врезание.
Водопроводная конструкция из металла
Сегодня такие водопроводы являются неактуальными и непрактичными. Их вытесняют более современные и дешевые материалы, так как они являются достаточно дорогостоящими и неустойчивыми к коррозии. Одним из конкурентоспособных материалов являются пластиковые трубы. Иногда встречаются изделия из стали, поэтому на них тоже стоить обратить внимание.
При помощи сварочного оборудования без давления
Для этого необходимо иметь:
1. Сварочное оборудование для создания соединительных участков на изделиях из металла;
2. Для вырезания отверстия с нужным диаметральным показателем используется автоген;
3. Расширения с резьбовым участком в качестве вспомогательного элемента для присоединения дополнительного отводного элемента;
4. Арматура для перекрытия потока воды в новый отвод стальной.
Стоит обратить внимание, что такие приборы имеют достаточно высокую цену, поэтому именно для выполнения таких задач лучше воспользоваться услугами профессиональных сварщиков, которые придут по вызову с личным сварочным оборудованием и инструментами.
Этапы выполнения работ:
1. Первоначально необходимо перекрыть водные движения в проводе.
2. С помощью автогена необходимо сделать отверстие необходимого диаметра.
4. На резьбовые участки надо установить арматуру для перекрытия подачи воды.
5. В завершение необходимо включить подачу воды.
Не забывайте, что после завершения всего процесса в обязательном порядке необходимо защитить стыки от коррозии, так как сварочные работы, скорее всего, такую защиту свели к нулю.
Как альтернативный вариант можно вырезать нужный участок изделия и заменить его тройником со вспомогательным выводом.
С помощью специального прибора под давлением
Этот способ предполагает использование специальных приспособлений для просверливания труб под давлением.
Как врезаться в трубу под давлением для водопровода:
1. Для начала стоит удалить изоляционные материалы и зачистить поверхности водопроводного изделия. Сечение изделия, которое отводит воду, не должно быть больше трубы, которая действует. Если сделать, не принимая во внимание данных факт, можно порвать ее при просверливании отверстий.
2. На действующий элемент необходимо установить фланцевую деталь (см. Фланец переходной) с выводом и зафиксировать ее самостоятельно с помощью хомутов для крепления.
3. К фланцевой детали присоединить задвижку и ней установить специальное приспособление для просверливания.
4. В задвижку в открытом состоянии нужно ввести фрезу необходимого диаметра и вырезать отверстие.
5. В завершение снять приспособление с расширения, перед этим обязательно перекрыв воду.
Эти способы предполагают врезание в стальную водопроводную систему, не пользуясь сваркой. Теперь подробнее о том, как врезаться в полипропиленовый водопровод.
Конструкция из пластика
Трубопровод из пластика считается наиболее практичным вариантом с учетом той трубы, которая подается. Этот материал достаточно дешевый и доступен любому желающему, поэтому водопроводы из таких изделий зачастую можно увидеть в жилых помещениях. Процесс обработки полимерного изделия осуществляется очень легко, это касается и врезания в него.
Криволинейные фланцы
Произвести врезание в водопроводную линию из пластика путем вырезания части конструкции и установки на этом месте тройника, но если конструкция расположена близко к стене, такой способ вряд ли будет уместен. Кроме того, эти действия приведут к нарушению целостности провода, а это делать не рекомендуется. Поэтому лучше подумать о более приемлемых способах.
Для осуществления работы необходимо иметь следующее:
1. Кусок трубы с расширением для установки на него фланца;
2. Дрель для просверливания отверстий со специальной насадкой;
3. Герметичный клей для осуществления работы по герметизации стыковочных участков;
4. Кольца для уплотнения соединительного места с отводным элементом;
5. Хомут для зажатия расширения и его закрепления.
Этапы выполнения процесса включают в себя:
1. Первоначально разрезается участок трубы вдоль таким образом, чтобы он смог лечь на водопровод и составить его вторую сторону.
3. Затем необходимо наложить на образовавшийся проем приготовленную деталь из пластика.
4. Стыковочные участки промазать герметичным клеем.
5. Фланцы стянуть хомутом с другой стороны трубопровода.
6. Установить в расширение кольцо из резины, оно выступает как уплотнитель. Можно использовать втулку.
7. В заключение вставить в получившееся место отводную трубу.
Седелка
Это устройство, созданное из двух хомутных элементов и отверстия для просверливания, после него осуществляется врезание крана в водопровод. Приспособление помогает произвести врезание в условиях любого уровня давления в водопроводе, кроме того, не требует багажа специальных знаний и опыта. Просто нужно проявить внимательность и аккуратность.
Для частного жилья также используют седелки, которые имеют фрезы и клапаны, уже вмонтированные в них. Такие устройства монтируются даже в условиях высокого давления, с применением сварочного процесса с использованием муфт. Они создают единство с трубопроводом, и разнять их достаточно сложно.
Выводы
Если требуется расширение водопроводной системы, которая в полном объеме функционирует, необходимо использовать врезание вспомогательного отводного элемента. Способы врезания имеют отличия в зависимости от того, из чего сделаны изделия, кроме того, от наличия или отсутствия в них нагрузи давления в процессе осуществления процесса. При этом сегодня все реже и реже встречаются сооружения из стали, а актуальным советом считается возможность врезаться в водопровод из полипропилена.
o-trubah.com
Как врезаться в чугунную, пластиковую или стальную водопроводную трубу под давлением
Достаточно часто существующая система водоснабжения требует расширения с целью подключения дополнительной сантехники либо создания нового контура. Во время врезки в водопроводную трубу необходимым является обязательное соблюдение правил техники безопасности и строгой последовательности этапов. Если нет возможности перекрытия воды, то врезка происходит под давлением.
Осуществить врезку в водопровод можно и без отключения магистрали, но для этого нужны специальные соединительные детали и оборудование
Согласование и разрешение на проведение работ
Для того чтобы врезаться в водопроводные трубы как без сварки, так и с ее применением, необходимо получить все требуемые разрешения и документы.
Обратите внимание! Проведение незаконной врезки в трубу влечет за собой административную и материальную ответственность.
Сначала необходимо получение плана участка для выяснения того, проходят ли какие-либо коммуникации под землей. Данная бумага вместе с правоустанавливающими документами (на дом, участок) подается в отделение водоканала. Полученные технические условия на подключение включают:
- место подключения;
- диаметр трубопровода;
- прочие данные, зависящие от цели врезки.
Далее необходимые данные подаются в СЭС и выполняется разработка и регистрация проектно-сметной документации. Выполнение самостоятельной установки приборов учета и врезки в трубу под давлением строго запрещено. Для выполнения подобных работ необходимо обращаться к специалистам.
Также следует помнить, что врезка запрещена в обход приборов учета, в магистральную сеть большого диаметра, которая питает дом, в трубопровод без наличия подключения к центральной канализационной системе, в водопровод любых диаметров, если не получены разрешения на какой-либо вид работ.
Работы по разработке проекта, подготовке материалов и проведению врезки лучше доверить соответствующей службе
Суть процесса врезки
Выбор способа, как врезаться в водопроводную трубу, зависит от ее материала. Современные системы построены на пластиковых, металлических, металлопластиковых и, реже, на чугунных трубах. Для врезки необходимо получение отверстия. Понятно, что при выполнении процесса под давлением, из трубы пойдет вода. Поэтому для работы используются специальные хомуты, конструкция которых зависит от материала труб.
Существуют два наиболее общих правила, которые необходимо выполнять при врезке:
- Равенство внутреннего диаметра врезаемой трубы и диаметра сверла.
- Врезаемая труба должна иметь меньший диаметр, чем та, в которой проделывается отверстие.
Процесс врезки в трубопровод зависит от вида водопровода. Наиболее распространенными технологиями являются сварка и применение хомутов. Хомуты необходимы в таких случаях, как врезка под давлением в водопроводную трубу или при отсутствии возможности разреза магистрали. Работы на магистралях с трубами из полиэтилена исключают использование газо- и электросварки.
При использовании сварки к трубе приваривается дополнительная муфта или резьба, а на эти соединительные элементы насаживается корневой кран. При этом водопровод должен быть отключен и вода спущена.
Сварочные работы применяются только при соединении с металлическим трубопроводом
Этапы врезки в трубопровод
Основной инструмент, который потребуется для работы – специальный механизм для сверления водопроводных труб под давлением. Данный метод является достаточно производительным и оперативным, если выдерживать правила техники безопасности и соблюдать все технологические этапы.
Сначала удаляется изоляция и зачищается поверхность трубы. Далее, производится установка фланца с выводом на подающую трубу и его фиксация с помощью хомута. К задвижке, которая подсоединяется к фланцу, монтируется механизм для сверления.
Обратите внимание! Если водопровод стальной, то установка аппарата для сверления производится не на хомут, а на приваренный патрубок.
После процесса приваривания шов проверяется на существование дефектов. При необходимости он может быть снова подварен.
Далее через открытую задвижку вводится фреза необходимого диаметра и вырезается отверстие. На последнем этапе сверлильное оборудование убирается, перекрыв подвод воды из патрубка, и восстанавливается изоляция и антикоррозийное покрытие. Такая последовательность этапов применима для труб из чугуна и металла.
Отверстие высверливают через приваренный патрубок специальным сверлом
Разновидности хомутов
Хомуты бывают различной конструкции и конфигурации. Наиболее востребованными являются:
- хомут-обойма;
- седловой хомут;
- засверловочный хомут;
- электросварной хомут-седелка.
Применение хомута-обоймы возможно для врезки в магистраль водопровода, которая находится не под давлением. Конструктивно он состоит из пары деталей, причем одна из них имеет резьбовой отвод. Хомут зажимается болтами и может быть изготовлен из пластика либо металла.
Для врезки под давлением в трубу из металла, асбестоцемента или пластика применяется седловой хомут. На трубопровод он крепится с помощью кронштейна. Зачастую такой хомут выполнен из металла и имеет запирающую пластину либо специальный механизм.
Засверловочный хомут служит для врезки в трубу, находящуюся под давлением. В дополнение к нему могут идти насадки, а также поворотные разъемы. Для установки хомута на стальную, чугунную и пластиковую трубу требуется специальное оборудование.
Конструкция засверловочного хомута включает поворотно-затворный механизм. Впоследствии он применим в качестве запорной или регулировочной арматуры.
Хомут для врезки выбирается в зависимости от назначения отвода и материала магистральной трубы
Хомут-седелка используется для врезки в пластиковый трубопровод. В конструкцию входит фреза для получения отверстия и нагревательная спираль. Корпус такого хомута выполняется из специального пластика и для его установки требуется дополнительное оборудование.
Врезка в магистральный трубопровод
Отвод от магистрального трубопровода под давлением реализуется в 3 этапа:
- Земляные работы.
- Процесс врезки.
- Выполнение отвода водоснабжения.
На этапе земляных работ роется котлован габаритами 1,5 х 1,5 метра. Его дно опускается на полметра ниже трубы. Рыть можно сначала экскаватором (до металлической или полимерной ленты, уложенной над трубой на расстоянии 300-500 мм), потом – лопатами. Если точка врезки находится в колодце – этот этап исключается.
При помощи отверстия в седелке или разборном хомуте осуществляется прокол тела арматуры. Подобный элемент сопряжения похож на тройник. На боковой отвод накручивается запорный вентиль, который после прокола перекрывает поток воды.
Для монтажа на пластиковые трубы можно использовать ординарные седловые хомуты или седелки-обоймы.
Обратите внимание! Оптимальным вариантом седелки для труб из полимера – электросварной разборной хомут. Разбираясь на 2 части, он устанавливается над местом врезки и спаивается с телом трубы при помощи сварочного аппарата. Таким образом получается высокопрочное и герметичное соединение.
Отвод линии водопровода от магистрали – завершающий этап процесса. Начало нового трубопровода находится на вентиле седелки, а его конец – на счетчике расхода воды.
Если необходима врезка в подземные коммуникации, то для начала нужно выкопать яму в месте, где расположен трубопровод
Правила обустройства колодца
Для упрощения эксплуатации отвода над местом врезки стоится колодец (кессон). Его обустройство начинается с углубления котлована на 50-70 см. Места отобранного грунта заполняются гравийной подушкой толщиной 20 см. По гравию раскатывается рубероид и заливается бетонная плита толщиной 10 см, которая укрепляется решеткой из арматуры.
Для достижения бетоном прочности до 70% необходимо 3-4 дня. После этого над плитой строится шахта из блоков. При этом ее горловина поднимается на нулевой уровень. Форма шахты может быть квадратной либо круглой.
На горловину шахты укладывается литая плита с отверстием круглой формы для люка. На заключительном этапе обмазочным составом обустраивается вертикальная изоляция наружной поверхности шахты, и котлован засыпается отобранным грунтом.
Строительство колодца требует большое количество времени и затрат. По этой причине лучше проводить врезку в кессон водопровода, чем выполнять отвод от подземной части магистрали.
В месте врезки в водопроводную магистраль устраивается колодец для доступа к соединению
Врезка в металлический водопровод
Для врезки в металлический трубопровод используется седельный хомут со сверлением. Существует несколько его разновидностей. Перед установкой прибора на трубу, она тщательно очищается от ржавчины и загрязнений (если такие есть). Кроме нижней части в виде полукруга, в верхней части хомут имеет запорный клапан с отверстием, предназначенным для сверления и непосредственно сверло. При размещении на трубе части скрепляются между собой болтами.
Обратите внимание! Для обеспечения плотного прилегания к поверхности водопровода имеются уплотнительные резинки.
После закрепления хомута просверливается отверстие и закрывается заглушкой при помощи специального винта. Подобный хомут может быть использован в качестве запорной арматуры. Также можно взять хомут с уже вкрученным вентилем. После готовности отверстия сверло вытаскивается и вентиль перекрывается. Далее выполняются другие необходимые монтажные работы.
К металлическому хомуту может крепиться специальный станок, состоящий из ручки с трещоткой, блокировочного болта, вала со сверлом на его конце и промывочного крана. Все элементы заключены в корпус из металла, который с помощью уплотнительных резинок крепится к хомуту. Благодаря наличию направляющей муфты, можно сверлить в определенном направлении. Так выполняется врезка в водопроводную чугунную или металлическую трубу.
Перед проведением работ по врезке в металлический водопровод трубу необходимо зачистить от ржавчины
Врезка в чугунный трубопровод
Для того, чтобы просверлить чугунную трубу под давлением, используются хомуты, имеющие специальную конструкцию и биметаллические коронки. При выполнении работ необходимо учитывать такие моменты:
- чугун хрупкий, поэтому работы следует проводить с легким нажатием;
- перед началом сверления поверхность трубы очищается от слоя, который нанесен для предотвращения коррозии;
- недопустим перегрев коронки;
- работы проводятся на малых оборотах.
После удаления уплотненной прослойки на точку врезки монтируется разборная седелка. Место контакта уплотняется резиновыми накладками. Труба просверливается твердосплавной коронкой, которую потребуется менять минимум 3-4 раза в процессе врезки.
Порядок действий по врезке в чугунную трубу водопровода такой:
- раскопать трубу, очистить ее от ржавчины в месте врезания;
- срезать болгаркой верхний слой каленого чугуна;
- смонтировать разборную седелку, для герметизации стыка между арматурой и хомутом положить резиновый уплотнитель;
- прикрепить запорный вентиль к фланцевому отводу, через который будет вводиться коронка (режущий инструмент);
- просверлить чугунную трубу, охлаждая место реза;
- извлечь коронку из вентиля и перекрыть поток воды.
Необходимо также помнить об обеспечении уклона патрубка седелки в направлении дома в 2 градуса.
Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом
Врезка в пластиковый трубопровод
Врезаться в пластиковый трубопровод без снижения давления на нем можно при помощи электросварного хомута-седелки. Он выполняется из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе такого хомута есть штрих-код, позволяющий с необходимой точностью вводить параметры сварки.
Такой способ применим для трубопровода с давлением до 1,6 МПа.
Обратите внимание! Седельный хомут отличается стойкостью к коррозии и прослужит очень долго (до 50 лет).
Труба предварительно очищается и к ней крепится болтами хомут, который имеет клеммы для подключения сварочной машины. Сварочным аппаратом нагревается спираль и приваривается отвод.
В настоящее время часто используется седелка со встроенной фрезой и вентилем. Для этого используется муфта, чтобы произвести врезку в водопровод при помощи сварки. Примерно через 1 час после полного остывания фрезой проделывается отверстие и навинчивается запорный вентиль.
Сварочный монтаж патрубка к водопроводу из стали должен выполняться только профессионалами. Установка седелок на чугунный либо полимерный трубопровод может быть выполнена самостоятельно, но следует обеспечить отключение водоснабжения. Работы по врезке под давлением должны производиться с учетом всех правил и рекомендаций, в противном случае подобные работы могут быть опасными.
trubamaster.ru
Врезка в водопроводную трубу: описание всех возможных вариантов
Бывают случаи, когда система водоснабжения нуждается в расширении, это касается как подключения дополнительного сантехнического оборудования, так и новых контуров. В таких случаях осуществляется врезка дополнительного отвода в основную водопроводную трубу.
В данной статье мы разберём наиболее часто использующиеся для выполнения такой задачи способы.
Фото врезанной пластиковой трубы в общий водопровод
Металлический водопровод
Стальной трубопровод в квартире
На сегодняшний день такие системы повсеместно вытесняются, чему способствует их высокая цена и подверженность коррозийным процессам. На их место приходят более практичные пластиковые изделия. Но кое-где ещё можно встретить и стальные трубы, поэтому давайте немного внимания уделим и им.
С помощью сварки без давления
Осуществление врезки в общую металлическую магистраль водоснабжения
Вам понадобятся:
Образец автогена
Основная проблема всего мероприятия в ответе на вопрос, сколько стоит упомянутое оборудование? Достаточно дорого, поэтому чаще к выполнению данной задачи проще пригласить специалистов со своим профессиональным инструментом.
Сама же инструкция выглядит достаточно просто:
- Перекрываем движение воды в магистрали.
- Автогеном прорезаем нужное отверстие.
- Привариваем к созданному проёму патрубок.
- Устанавливаем на резьбу запорную арматуру.
Совет: обязательно не забудьте после выполнения всех работ восстановить антикоррозийную защиту в месте соединения, так как сварка её наверняка уничтожила.
- Включаем подачу жидкости.
Также в качестве альтернативы может быть вырезан некоторый отрезок трубы и на его место приварен тройник с дополнительным выводом.
Под давлением без сварки
Врезка, осуществлённая под давлением
Здесь основным инструментом будет специальное устройство для сверления труб под давлением.
Прибор для врезки в трубу под давлением
Итак, как врезаться в водопроводную трубу под давлением?
Примечательно, что в случае с пластиковым трубопроводом используется схожая технология:
- Удаляем изоляцию и зачищаем поверхность водопровода.
Совет: сечение отводящей трубы должно быть меньше сечения действующей, в обратном случае вы просто его порвёте при сверлении.
- На подающую трубу устанавливаем фланец с выводом и фиксируем его при помощи хомута своими руками.
- К фланцу подсоединяем задвижку и к ней монтируем упомянутое устройство для сверления.
Схема всей конструкции, которая собирается для осуществления врезки
- Сквозь открытую задвижку вводим фрезу нужного диаметра и вырезаем отверстие.
- Убираем сверлильное оборудование, перекрыв подачу воды из установленного патрубка.
Это мы рассмотрели, как врезаться в водопроводную трубу без сварки, если она из стали, а теперь перейдём к полипропиленовым изделиям.
Пластиковый водопровод
Водопровод из полипропиленовых труб
Пластиковый трубопровод более практичен в сочетании с водой и главное дешевле, поэтому его всё чаще можно встретить в квартирах и частных домах. Обработка данного материала также выполняется проще, что относится и к врезке в него, для которой предусмотрены специальные устройства, облегчающие выполнение задачи.
Переходим к ответу на вопрос, как врезаться в пластиковую водопроводную трубу?
Криволинейный фланец
Можно, конечно же, вырезать часть трубопровода и установить на его место тройник, но в случае близкого расположения конструкции к стене такая операция будет трудновыполнима. К тому же лишний раз нарушать целостность трубы также нежелательно. Поэтому пойдём другим более продуманным путём.
Для выполнения вам потребуются:
Приступаем к выполнению задачи:
- Разрезаем отрезок трубы вдоль на две части так, чтобы после этого он ровно ложился на основной трубопровод, составляя его вторую стенку.
- Высверливаем отверстие с помощью дрели и коронки равное диаметру заготовленного патрубка.
Вырезание нужного отверстия
- Накладываем на получившийся проём пластиковую заготовку.
- Места стыков промазываем герметиком.
- Получившийся фланец стягиваем с обратной стороны водопровода хомутами.
- Монтируем в патрубок резиновый уплотнитель, также может подойти втулка-вата.
- Вставляем в уплотнённое гнездо трубу отвода.
Седелка
Специальный хомут для врезки в пластиковую трубу со схемой поперечного сечения
Седелка представляет собой приспособление из двух хомутов и отверстия под осуществление сверления, после которого происходит врезка крана в водопроводную трубу. Такое устройство позволяет выполнить задачу при любом уровне давления в трубопроводе без каких-либо специальных навыков. Достаточно внимательно отнестись к работе.
Для домовых подключений также применяют седелки, имеющие встроенную фрезу и клапан. Они устанавливаются даже при давлении, достигающим 16 бар, с использованием муфтовой сварки и остаются неразъёмными. Их эксплуатационный срок составляет пятьдесят лет.
Заключение
Если существующую систему водоснабжения необходимо расширить, то используется врезка дополнительного отвода. Применяемые для этого методы отличаются в зависимости от материала труб, а также наличия в них давления во время выполняемых работ. При этом примечательно, что стальные конструкции встречаются всё реже, и более актуальными являются рекомендации по врезке в полипропиленовый водопровод (см.также статью «Каким преимуществом обладают пластиковые водопроводные трубы и фитинги к ним»).
Сверление трубы под давлением
Видео в этой статье предоставит вашему вниманию дополнительную информацию, имеющую отношение к представленным материалам. Будьте внимательны, и у вас всё получится!
