Никакое современное строительство практически не обходится без формирования монолитных бетонных и железобетонных конструкций. Будь то фундамент под дом или монолитный каркас для всего здания. Для реализации таких конструкций требуется залить бетон в предварительно сооруженный каркас, называемый опалубкой. Качество и надежность результата напрямую зависит от правильного монтажа опалубки и соблюдения норм и правил при ее возведении. При самостоятельном возведении монолитных конструкций производится строительство опалубка своими руками. При этом важно определиться с видом используемой опалубки и правильно выполнить все этапы ее формирования.
Типы опалубки
Основные отличия опалубки различных типов связаны с их назначение и способом применения. Два наиболее обширных её класса отличаются по разборности:
- Несъемная;
- Съемная.
Съемная опалубка
Наиболее известными и распространенными видами опалубки являются ее разнообразные съемные вариации. При этом подразумевается демонтаж материала опалубки после первичного схватывания бетона или его полного высыхания.
С помощью съемной опалубки можно сформировать самые разнообразные формы для заливки бетона. Таким образом, можно не только возводить фундаменты, но и формировать каркасы многоэтажных зданий, монолитные стены, лестничные пролеты, элементы отделки и декора интерьера и экстерьера, все, что может быть сделано из бетона, даже мебель.
Из чего изготавливается съемная опалубка?
В качестве материалов для формирования съемной опалубки могут быть использованы:
- Деревянный массив;
- Фанера;
- Стальные листы;
- Алюминиевые листы и формы;
- Различные комбинированные вариации.
Также часто используется покрытие из поливинилхлорида, который облегчает процесс разборки многооборотной опалубки.
Металлические варианты опалубки используются в основном для возведения сложных конструкций и при массивном строительстве, когда для возведения монолитных сооружений используется так называемая монолитная опалубка. Она представляет собой готовые конструктивные решения из огромных щитов и системы для их расположения и удержания.

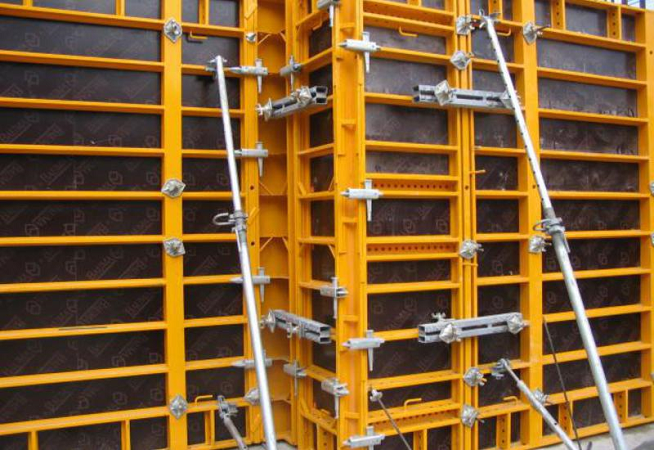

Пример металлического решения, которое для упрощения строительства обычно берут в аренду
Для строительства опалубки фундамента своими руками лучше подойдут такие материалы, как деревянные доски или фанера, а также брусья. Для облегчения процесса монтирования можно использовать стандартизированные металлические каркасы для деревянных досок.
Использование фанеры в качестве материала для съемной опалубки допустимо только в случаях, когда бетонная конструкция невелика по габаритам или представляет собой тонкую стенку или перегородку. В плане формирования опалубка из фанеры походит на вариант использования деревянных досок.
Самодельный съемный каркас на примере фундамента
Базовые требования к съемному решению
Из какого бы материала не формировалась опалубка, есть ряд основных требований к ее формированию:
- Каркас должен быть жестким и прочно фиксироваться на своей позиции;
- Элементы конструкции должны быть максимально точно подогнанными друг к другу с минимальными зазорами;
- Опалубка по всей своей высоте должна выдерживать огромное давление, оказываемое еще жидким бетоном;
- Съемная опалубка должна по возможности обладать слабой адгезией с бетоном;
- Если опалубка будет использоваться несколько раз, то ее конструктивные части не должны деформироваться от нагрузок.
Изготовление деревянных элементов своими руками
Деревянные доски выбираются толщиной от 25 до 50 мм. Ширина особой роли не играет, однако чем шире доска, тем больше вероятность появления в ней трещин. Так что лучше всего подбирать доску шириной в пределах 200-300 мм. Доски сбиваются в щиты необходимой для заливки бетона высоты. Для этого используются брусья, к которым прибиваются доски. При этом брусья должны быть с внешней стороны опалубки, а гвозди вбиваются в доски так, чтобы их шляпки были изнутри опалубки. Доски должны быть подогнаны максимально плотно торцами. Если имеются щели от 1 до 5 мм, то их необходимо затрамбовать паклей. Если щели большего размера, то вбиваются рейки необходимого размера.
Внимание: Если щели в опалубке оставить, через них будет уходить из бетона цементное молоко, что пагубно скажется на прочности результата.
Кроме щитов потребуются брусья длиной на треть больше высоты опалубки, доски для формирования распорок и проволока катанка для связывания стенок опалубки внутренними перемычками. В каком количестве и типоразмере выбирать эти материалы, можно будет подсчитать для каждого отдельного случая, ознакомившись с инструкцией по монтированию опалубки.
Инструкция по возведению опалубки
Итак, рассмотрим пример изготовления конструкции в самом популярном своем виде: опалубка для . Основываясь на принципах его построения можно соорудить опалубку для большинства других целей.
- Подготавливается поверхность. Подразумевается, что траншеи под фундамент уже готовы и выполнены в строгом соответствии к нормам. Следует учитывать, что результирующий вес бетонной конструкции будет велик, и его необходимо распределить равномерно по поверхности. Для этого используется песчаная подушка. Песок засыпают слоем 150 мм и плотно утрамбовывают, смачивая обильно водой. Для того чтобы легче было вымерять расположение стенок опалубки и заливать бетон следует предварительно обеспечить прочность основы. Для этого либо засыпают песчано-цементный раствор по дну траншеи или заливают небольшой слой бетона. Уровень основы выверяют с помощью водяного уровня.
Важно:
Если формируется опалубка для , то предварительно на месте ее установки должен быть сформирован фундамент, прочно связанный с основным фундаментом здания.
Если формируется опалубка перекрытий, то формируется основа из щитов, которые поддерживаются специальными телескопическими стойками. Вся площадь основы укрепляется не брусьями, а деревянными балками или двутаврами.
- На ровной и прочной основе можно начинать монтаж опалубки. Изначально с помощью колышков и веревки или лески очерчивается периметр элементов опалубки строго в соответствии с требованиями проекта строительства.
- По периметру будущего фундамента со всех сторон вбиваются глубоко в землю колышки и брусья. Стороны, обращенные к фундаменту должны отстоять от линии разметки на расстоянии, равном толщине щитов опалубки. Колышки будут удерживать низ щитов, а брусья будут основой для установки подпорок. Деревянные щиты прикладываются к колышкам и брусьям и закрепляются к последним гвоздями или катанкой. Внутренняя сторона щитов должна в строгом соответствии повторять внешнюю форму будущего фундамента.

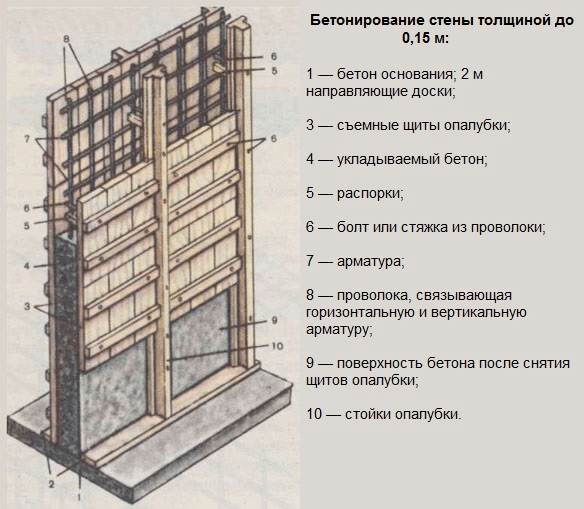

Схема простой деревянной опалубки
Совет: Только в случае если впоследствии предполагается выполнять шлифование по бетону, делается отступ края опалубки от разметки на 10-15 мм.
Позицию верхней части опорных брусьев необходимо дополнительно укрепить с помощью подпорок. Для этого используется доска в полтора раза длиннее высоты фундамента. Одним краем она упирается в верхушку опорного бруса, а вторым – в землю. Желательно также укрепить упор в землю с помощью вбитого колышка.
- Если толщина фундамента слишком большая и нет уверенности, что подпорки выдержат давление (особенно если на это имеется указание в проекте), производится связка опалубки с помощью дополнительных перемычек. Их можно изготовить из проволоки катанки, которой связывают противоположные щиты.
Собственно опалубка выполнена. Есть еще пара моментов, которые следует учесть или выполнить при необходимости.

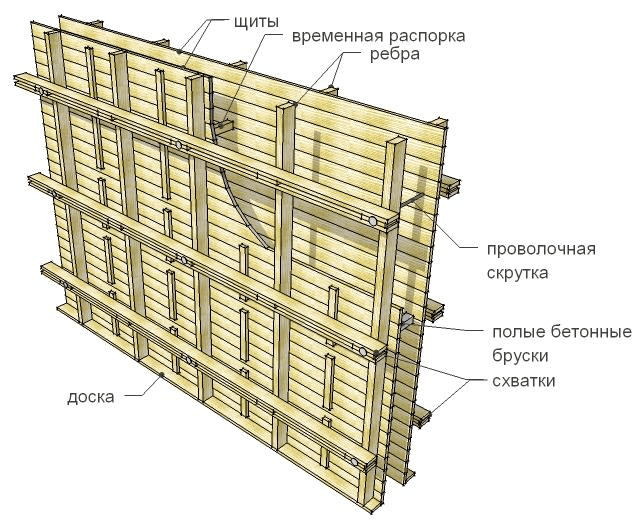

Пример деревянной опалубки стены
Важные моменты:
- Если высота опалубки больше 1,5 метров или формируется основа для колонны, то в нижней ее части необходимо сформировать специальное окно для удаления производственного мусора, который мог попасть в опалубки при ее возведении.
- Если необходимо оставить технологические отверстия и проходы в фундаменте, то заготовки и корпуса для них необходимо установить еще на моменте формирования опалубки и армирования. Патрубки на месте, которых будут оставаться отверстия, заполняются песком. Это не даст бетону попасть вовнутрь заготовок и не позволит им деформироваться под весом бетона.
- Гидроизоляционный слой формируется на последнем этапе установки опалубки и перед армированием.
- Если опалубка легко разборная и предполагается ее повторное использование то внутреннюю поверхность элементов можно вскрыть маслянистыми веществами, которые сведут к минимуму адгезию с бетоном. После затвердевания бетона опалубка значительно легче отделиться от него.
Несъемная опалубка
Из ее названия становиться ясно основное отличие. Несъемные опалубки после заливки бетона и его затвердевания не снимаются и остаются неотъемлемой частью конструкции. В качестве материала для такого решения используют различные теплоизоляционные материалы, достаточно прочные для того, чтобы выдержать давление бетона в момент заливки и с низкой теплопроводностью, чем дополняют монолитную бетонную конструкцию, которая достаточно легко пропускает тепло и холод. В итоге получается стена с несколькими слоями, в которых бетон отвечает за надежность и прочность конструкции, а теплоизоляционный материал удерживает тепло и не допускает проникновения холода вовнутрь конструкции. Также такой способ обеспечивает более надежную защиту бетона от влияния внешних факторов, таких как влага.
Кроме этого могут применяться различные готовые панели из облицовочного материала, которые формируют опалубку для стен. Они также остаются частью конструкции и обеспечивают надлежащий внешний вид результата.
Для формирования несъемной опалубки своими руками в частном строительстве интерес представляет именно вариант использования блоков из теплоизоляционных материалов.

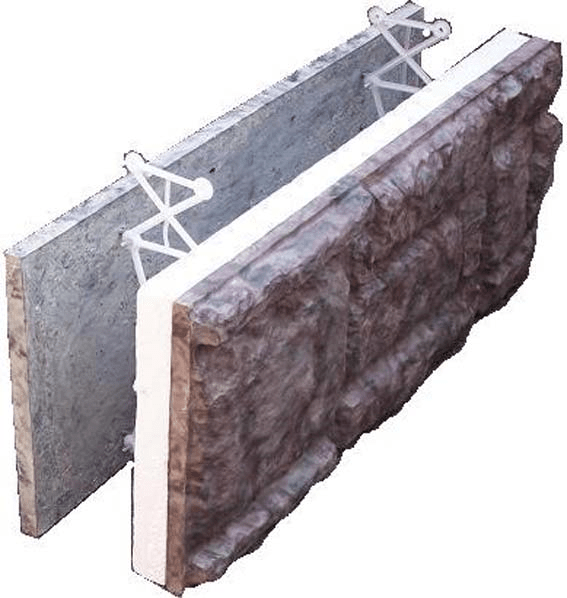

Пример несъемной опалубки
Из чего формируют несъемную опалубку?
В качестве материала для несъемной опалубки используются готовые блоки из пенополистирола или арболита.
Арболит – это материал, изготавливаемый путем смешивания деревянной щепы с цементным раствором и формирование их него специальных полых блоков.
Таким образом, можно достаточно быстро возвести стены дома или подсобного помещений. В результате получаются стены, которые уже утеплены. Подобные варианты возведения стен в значительной степени дешевле кирпичной кладки и занимают меньше места, за счет чего можно обеспечить большее внутреннее пространство. Тем более что весит такая конструкция также меньше и фундамент можно формировать в расчете на меньшую нагрузку.Важно понимать: Пенополистирол – великолепный материал для утепления, однако он все же выделяет вредные вещества в процессе эксплуатации. Тем самым налагается ограничение, согласно которому не следует возводить опалубку из пенополистирола для жилых помещений. С этой задачей лучше справятся блоки из арболита.
Сегодня уже недостаточно строить качественно и красиво, сегодняшний строительный бизнес предполагает выполнение строительных работ максимально быстро и дешево. От этого зависит оборачиваемость капитала и умение заинтересовать клиента быстрым результатом. Поэтому в нише классических каменных зданий кирпич все чаще применяется, как облицовочный материал. Бетонное литье и опалубка стен позволяют сформировать очень прочный и жесткий каркас одноэтажного дома всего за неделю. Тогда как кирпичные конструкции выкладываются вдвое дольше и при больших затратах на оплату квалифицированных каменщиков.
Варианты возведения стен на основании опалубки
В зависимости от того, какую именно требуется получить стену – прочную, теплую или дешевую, выбирают материал опалубки и способ установки формообразующих конструкций на фундамент дома:
- Съемная опалубка из пластика, дерева или металла. Достаточно простая и понятная в использовании конструкция позволяет получить высокую прочность благодаря оптимальной схеме армирования и хорошей плотности бетона;
- Несъемная опалубка на основе пенополистирола, кирпича или древесно-цементной смеси. В этом случае при минимальных затратах на возведение коробки получается относительно легкая и теплая стена;
- Наиболее дешевый вариант возведения конструкций с помощью самодельной или арендованной опалубки. При соблюдении технологии и правил отливки, съемная опалубка, даже сделанная своими руками, позволяет легко достраивать и перепланировать здание без потери несущих способностей стен и перекрытия.
К сведению! Для возведения собственного дома не обязательно покупать или делать опалубку стены своими руками, намного дешевле и проще взять металлический или пластиковый набор щитов и стоек в аренду.
При этом существенно снижаются затраты на использование оснастки. Аренда будет стоить значительно дешевле покупки. Экономическая целесообразность сделать опалубку самостоятельно тоже под вопросом, так как экономия может обернуться невысоким качеством геометрии строения, что недопустимо для двухэтажных зданий или конструкций с тяжелыми потолочными перекрытиями и крышей.
Монтаж опалубки стен своими руками
Любой вариант возведения стен с помощью опалубки потребует не столько навыков работы с конструкциями, сколько умения правильно управляться с нивелиром, вертикальным отвесом и строительным уровнем. Любые варианты опалубки требуют, прежде всего, точной геометрии установки бортов будущей формы.
Отливка стен своими руками
Среди доступных способов возведения стеновых конструкций с помощью опалубки можно отметить несколько наиболее доступных для сборки своими руками:
- Комбинированная опалубка для стен. Вертикальные стойки, ригеля и подкосы таких систем изготавливаются из стального профиля, листовая поверхность щитов изготавливается из пластиковых панелей или ОСБ – плит. Относительно небольшой вес конструкции позволяет при возведении стен обойтись без использования подъемно-транспортного оборудования;
- Несъемные варианты опалубки , изготовленной на основе технологии «Velox». К достоинствам технологии можно отнести высокую скорость возведения конструкции корпуса здания с одновременным обустройством на поверхности защитного слоя из арболитовой массы;
- Каменные или кирпичные опалубки используются, как правило, для возведения готовых стен, не требующих дополнительной наружной отделки. Затраты на строительство уменьшаются с одновременным увеличением прочности коробки здания.
Важно! Любые варианты возведения зданий на основе заливки бетонными смесями в обязательном порядке должны подвергаться вертикальному армированию металлическим прутком.
Металлические и деревянные формы для возведения стен
Наиболее простым способом возведения стен является использование разборных конструкций промышленного изготовления. В комплект входят боковые щиты из металла и пластика, усилительные балки – ригеля, стяжки, система телескопических подкосов и вертикальные стойки. Если у вас нет опыта работы, прежде чем устанавливать металлоконструкции, ознакомьтесь с руководством по их применению. Чаще всего первыми устанавливаются угловые вертикальные стойки, далее вывешиваются щиты, устанавливаются горизонтальные балки.
После сборки силового каркаса щиты соединяются стяжками и укрепляются установкой боковых телескопических подкосов. До окончания юстировки все крепления опалубки находятся в «недотянутом» состоянии,и по мере выставления вертикали замки закрываются на «полный ход». Остается проверить плотность соединения стыков панелей и заливать бетон.
Если возведение стен выполняется в помещении с готовым потолочным перекрытием, рекомендуется устанавливать стойки с фиксацией верхних частей опалубки на потолке. Чаще всего подобный способ применяется для возведения многоэтажных домов, но при небольшой модификации может использоваться и в малоэтажном строительстве.
Для домашнего строительства можно использовать готовые деревянные щиты размером 200х50 см. Как и в случае с металлической опалубкой, поверхность под деревянные щиты необходимо тщательно подготовить и выровнять по горизонтали. Работать с деревянной опалубкой намного проще, но скорость возведения стен заметно ниже, чем у металлических разборных конструкций.
В металлическую форму за один раз можно залить уровень бетона не менее 2,5 м. Предельным значением для опалубки из металла считается высота залитого в форму бетона в 300 см, прочность и жесткость дерева в разы меньше, поэтому при работе с деревянной опалубкой высоту столба сознательно ограничивают в 50 см. При более высоком уровне бетона нижние части опалубки деформируются, и стены приобретают грушевидную форму.
Наиболее простым вариантом формы для отливки стен считается конструкция, используемая для изготовления фундамента. Для этого из калиброванной обрезной доски сбиваются щиты шириной 50 см и длиной не более 2-х метров. Каждая пара таких щитов фиксируется распорками из бруса сечением 50х50 мм и длиной по ширине стены. Распорки набиваются на щиты попарно в верхней и нижней части опалубки. После установки и заливки бетона распорки остаются в «теле» стены, поэтому, чтобы отлить верхнюю часть, достаточно отделить щиты от распорок, поднять их на высоту 45 см, нижний край щитов прибивается к распоркам, оставшимся в бетоне, а на верхней части устанавливаются новые распорки. Подобный цикл можно повторять не ранее, чем через 5-7 дней после заливки.
К преимуществам возведения стен с помощью деревянной опалубки можно отнести простоту и дешевизну конструкции из дерева. К недостаткам относят низкую скорость отливки.
Возведение стен по технологии «Velox»
Идея использования деревянной основы для опалубки остроумно используется в системе отливки стен по способу компании «Velox». В отличие от металлической и дощатой опалубки стенки формы, в которую заливается бетонная смесь, намертво скрепляются с бетоном и не удаляются, а используются, как отделочный слой.
Стандартные плиты из древесно-цементной массы скрепляются одноразовыми фиксаторами и устанавливаются на подготовленную поверхность фундамента. Таким образом, можно собрать, как из конструктора, ленточную форму будущей стены неограниченной длины и конфигурации. При возведении наружных стен в опалубку закладывается утеплитель, в результате получается очень прочная бетонная стена, облицованная арболитом и утепленная пенополистиролом.
Специфика возведения стен отливкой в опалубку из кирпича
Наиболее интересной и необычной идеей возведения стен отливкой из бетонного раствора можно считать использование кирпичной кладки в качестве опалубки. Вместо стального листа или деревянных щитов форма под бетонный раствор выкладывается из двух типов кирпича — облицовочного и силикатного. Несмотря на кажущуюся дороговизну и высокую трудоемкость приведенного способа, подобная схема формирования стен используется очень часто, если необходимо получить очень прочный и одновременно теплый каркас здания.
Чтобы кирпичные стены формы не распирало давлением бетона, через каждые три ряда по вертикали и четыре – пять кирпичей по горизонтали выкладывается перемычка, играющая роль стяжки. Часть пространства формы, прилегающая к облицовочному кирпичу, выкладывается со слоем утеплителя, как правило, из вспененного пенополистирола. Свободное пространство заливалось товарным бетоном марки 200.
Использование вспененного полимера позволяет скомпенсировать давление бетонной массы, а после усадки пенополистирол расширяется и компенсирует образовавшиеся щели. Литой бетонный каркас очень хорошо удерживает кирпичную кладку и надежно защищает теплоизоляцию внутри стены. Во многих случаях, чтобы сократить расходы на дорогой облицовочный кирпич, наружную часть стены выкладывают из его половинок, полученных разрезанием камня в продольном направлении.
Заключение
Из всех приведенных способов наиболее дорогим и быстрым способом возведения является отливка стен в многоразовую металлическую или металлопластиковую опалубку. Средняя цена за метр квадратный конструкции составляет не менее 5 тысяч рублей. Если арендовать оснастку, обойдется в пределах 500 рублей в неделю за метр квадратный. Стоимость одноразовой опалубки «Velox» составляет 600-800 рублей за метр квадратный. Самой дешевой и самой медленной будет отливка в самодельные деревянные формы. Кирпичная форма обойдется вам на уровне стальной конструкции.
Необходима для строительства вертикальных плит из бетонного раствора. Ее можно сделать из металла, дерева или другого твердого материала, не изменяющего форму при расширении застывающего бетона.
Совет: Не допускайте деформации несущих плоскостей или опор конструкции, являющихся базой будущего дома, это может привести к непоправимому исходу.
Для работ можно вызвать соответствующих специалистов, которые привезут все необходимое и соберут каркас для заливки его бетоном. Но они порой выдвигают неадекватные цены, которые осилит не всякий. Если вы самостоятельно купите все комплектующие:
- платить придется меньше;
- выбор материалов неограничен;
- после применения можно использовать материалы несколько раз;
- применить их по другому назначению.
Виды опалубки
По методу изготовления они бывают:
- Простые – дешевые, применяемые везде
- Специальные – с обогревателем, применяемые, в основном, в районах с низкой температурой (Крайний Север, Сибирь).
По способу монтажа делятся на:
- Съемную - может быть стационарной и передвигаемой.
- Несъемную.
Изготавливают оба вида из следующих материалов:
- дерево – применяется повсеместно;
- металл – применяют при крупномасштабном строительстве;
- фанера – необходима для каркаса из полос или уголков;
- пластмасса (пенопласт) – применяется редко, в основном для несъемной конструкции.
Все это можно приобрести на «барахолке», ярмарке или в магазине, а монтаж опалубки стен можно провести самостоятельно. Для вас подойдут оба варианта, выполненные из дерева или фанеры так как:
- доски, фанеру и брусья достать довольно легко;
- цена на них невысока;
- монтаж проводится быстро с помощью молотка, гвоздей и лопаты.
Съемные формы (стационарные и передвигаемые)
Такие формы изготавливаются из дерева, металла или фанеры. В основном, при строительстве применяют стационарную конструкцию. Но если у вас нет финансов на покупку материала в достаточном количестве, или есть много времени, можно выполнить передвигаемый вариант.
Каркас из дерева
Дерево является легким и наиболее дешевым способом изготовления съемной формы для бетона. Ведь, стеновая опалубка из досок выполняется так:
- с помощью брусков и гвоздей доски сбивают в щиты определенных размеров;
- щиты соединяют друг с другом, образуя форму будущего строения.
Стационарная форма представляет собой два ряда щитов с пространством для заливки бетона между ними. Например, квадрат в квадрате, прямоугольник в прямоугольнике для домов или овал в овале для бассейнов.
Щиты можно спокойно снять и применить в другом месте. Но для этого подойдут не все породы дерева. При изготовлении раствора применяется вода, которая меняет форму досок. Они могут покоробиться, согнуться, разбухнуть и их не используешь второй раз.
Необходимо выбирать влагоустойчивые породы с влажностью 25% и не более. Например, лиственница, ольха, ель, кедр. Хотя эти породы стоят дорого - не стоит скупиться, ведь вам нужны ровные прочные стены, которые должны простоять не один десяток лет.
Каркас из металла
Металлическая опалубка собирается из двух рядов листов металла, которые склепываются или свариваются. Получаемые сплошные металлические формы скрепляются отрезками труб, через которые пропущены болты. И хотя эти конструкции не подвержены изменению, такая опалубка для стен своими руками совершенно не подходит.
Цена ее на порядок или два больше, чем стоимость деревянной формы. Из-за этого они применяют при строительстве огромных объектов, в которые вкладываются финансы с расчетом их быстрой окупаемости (стадионы, торговые центры, залы). Но металлические формы можно применить в передвигаемом варианте, о котором будет рассказано ниже.
Каркасы с применением фанеры
Все знают, что фанера довольно дешевый, но гибкий материал и построить форму только с помощью этого материала просто невозможно, даже если брать лист в 10 мм толщиной. Но если ограничить или отрезать часть листа, то радиус изгиба можно довести почти до нуля.
Для ограничения изгиба существуют конструкции двух типов:
- Внешнего. Каркас коробчатого типа из арматуры, обшивается с внешней стороны фанерой. Недостаток метода – большое количество точек закрепления листов фанеры, необходимых, чтобы бетон не вспучился в том или ином месте.
Внутреннего. В каркас, выполненный из арматуры или угольников, вставляются листы фанеры. Этот метод предпочтительнее, ведь листы можно крепить лишь по углам. Но заметный выигрыш во времени крепления имеет серьезный недостаток – необходимо закупать угольники.
Каркас из пластмассы
Разработанные сравнительно недавно стационарные каркасы из пластмассы, явились прорывом в строительном деле. И хотя с их помощью нельзя построить стену толщиной более 40 см, для постройки собственного дома они подойдут прекрасно. В магазинах их достать очень трудно.
Если сравнить ее с традиционными видами (металл, дерево), то пластмассовая:
- почти на порядок легче - вес не более 11 кг, и поэтому переноска или перевозка на тачке не составляет трудностей;
- быстро и легко монтируется – фиксируется поворотом специальных рукоятей на угол 90 о и также легко снимается;
- удобна в применении – после демонтажа легко отмывается;
- очень экономична – применяется более 70 раз, и долгое время сохраняет первоначальную форму;
- при складировании возможно хранение во влажной среде;
- имеет модульный тип исполнения, что позволяет не разрезать панели для подгонки по размерам, так как элементы разнятся по длине. Это помогает варьированием панелей достичь необходимых габаритов будущей стены.
Установка и облегчена благодаря специальным технологическим углублениям, отверстиям и бортам. Предусмотрены выемки для установки распорок стандартного типа, бывающих в продаже. Такие распорки используются и для каркасов традиционного типа.
Каркасы передвижные
Монтаж можно выполнить и с меньшим количеством материала. Это имеет место, когда у вас:
- Много времени на постройку.
- Недостаток финансов.
Передвигаемый вариант представляет форму части стены и состоит из:
- продольных щитов с ребрами жесткости для усиления;
- поперечных щитов;
- распорок;
- отрезков труб;
- болтов с гайками.
Закупают материал, необходимый для изготовления формы части стены и начинают работы:
Шаг 1 Устанавливают опалубку.
Устанавливают передвигаемую опалубку на угол фундамента, или уже сделанного куска.
Шаг 2 Заглушаем.
Заглушают ее поперечными щитами.
Шаг 3 Заливаем.
Заливают раствор.
Шаг 4 Ждем
Ждут полного затвердевания.
Шаг 5 Разбираем.
Разбирают конструкцию.
Шаг 6 Передвигаем и собираем
Передвигают и собирают на новом месте, закрепляя на последние отверстия в уже сформировавшемся куске стены.
Затем повторяют процесс.
Совет: Чтобы процесс создания стены шел быстрее, имеет смысл сделать 4 такие конструкции, тогда можно сразу строить все стены.
Несъемные формы
Такие формы применяются, в основном для изготовления уже утепленных стен. Они выполняются из пластмасс, керамзитобетона и других материалов, которые при застывании бетона надежно «схватываются» с ним.
Соединять такие формы легко, ведь многие варианты блоков похожи на фигурки из конструктора «Лего» для детей. Некоторые строители даже называют эти блоки «игрушками для взрослых».
Применяя несъемную строительную форму, знайте - она останется навсегда на затвердевшем бетоне. При ее строительстве обычно используются теплоизоляционные блоки и материалы, служащие не только формирующим элементом, определяющим формы конструкции, но и для удержания тепла.
Главное направление этого вида - возведение стен. Фрагмент несъемной конструкции является полым блоком с выемками и пазами с одной стороны и специальных ребер или наростов с другой для обеспечения замкового соединения с ближайшими блоками.
Как сделать опалубку для стен
Съемные, используемые много раз формы, очень выгодны компаниям, занимающимся малоэтажным строительством. Поэтому их так немного в спец. магазинах. Любая из них является своеобразным конструктором, ведь при монтаже используют болты, трубки, гайки, шайбы. Надо – собрал. Закончил дело – разобрал и спрятал.
Но человеку, в первый раз столкнувшемуся с неизвестной ему доселе проблемой, очень трудно сообразить:
- какую выбрать - съемную или несъемную;
- какой купить материал - новый или БУ, ведь он дешевле;
- как производить монтаж.
Для сборки самого простого вида съемной формы необходимо применять 2,5-5,0 сантиметровые доски (по толщине), длины которых одинаковы. Поэтапное изготовление и монтаж производится так:
- Измеряется длина (по периметру) и рассчитывается количество материала. Например, если вы: достали доски длиной 5 м и шириной 30 см, а строите дом со следующими данными:
- общая площадь - 10Х10 м 2 (сторона – 10 м),
- высота стены – 3 м, ширина 0,25 м.
общая длина внешних щитов (по периметру) – Р1= 10*4= 40 метров;
общая длина внутренних щитов – Р2=(10-(0,25+0,25))*4 = 9,5*4 = 38 метров;
количество досок на всю длину щитов – (Р1+Р2)/5 =78/5 = примерно 16,
учитывая обрезку досок по углам, берем 20 штук на всю длину щитов;
количество досок нужное на высоту щитов – 3/0,3 = 10.
Общее количество досок необходимое для постройки дома равно:
Трехметровых брусьев (по высоте вашей стены) понадобится 78- 80 штук. Они прибиваются через каждый метр. Учтите, что угловые брусья должны быть длиннее – они вбиваются в землю или вставляются в отверстия фундамента, которые необходимо пробить. Желательно, где-то посредине общей длины также предусмотреть и вбить длинные брусья.
Кроме этого понадобятся брусья для соединения смежных щитов друг с другом, доски для подпорок и куски брусьев для скрепления внешних и внутренних щитов.
- По углам будущих стен (с внешней и внутренней стороны):
- вбиваем брусья угловые в землю, если делаем стену на ширину фундамента;
- если же стена намного меньше ширины фундамента, то пробиваем в нем углубления и вбиваем брусья в них. Можно при заливке предусмотрительно вставить по углам отрезки труб и при выполнении опалубки вставить брусья в них.
- брусья каждого угла надо выверить отвесом и сбить между собой обрезками досок для жесткости
- Выполняем монтаж сразу двух рядов:
- далее устанавливают внешние щиты и соединяют верхние доски и свободную сторону обоих щитов распорками из отрезков брусьев;
- устанавливают подпорки и упоры внешнего щита.
- Вливаем в полученную конструкцию бетон.
«Опалубщикам» на заметку
- Перед монтажом необходимо все точно и скрупулезно измерить. Не забывайте, что для последнего этажа дома толщина стены должна быть не менее 10 см. А для каждого нижнего, желательно на 3-5 см больше предыдущего верхнего.
- Для получения ровных стен используйте новые материалы. Например, если вы используете старые, ровные на вид, доски - есть опасность их изгиба при заливке бетона из-за разбухания, так как этот материал уже не раз подвергался такой «мокрой» операции.
- Цоколь многих домов расположен на высоте 5 см и более. Чтобы выдержать это расстояние примените доску соответствующей толщины.
- При креплении деревянных элементов опалубки применяйте шурупы или гвозди. Постарайтесь вбивать их так, чтобы шляпки крепежа оказались с внутренней стороны конструкции.
- Для усиления противостояния опалубки действию заливаемого, а затем и твердеющего бетона необходимо поставить распорки - наклонные доски, упирающиеся одним концом в щиты опалубки, а другим в землю. Угол должен составлять 30-45 о. Без распорок вся работа может пойти насмарку.
- Перед заливкой бетона убедитесь, чтобы все верхние кромки были параллельны. Для этого поставьте брус на края противоположных опалубок и проверьте горизонталь уровнем.
- Не забывайте применять пластификаторы (присадки) для бетона и вибраторы. Они намного поднимают плотность готовой стены.
Применяя опалубку из материалов, описанных выше, возможно строить дома разной конфигурации, переставляя (если это необходимо) ее элементы с этажа на этаж. Главное не только прочность и надежность опалубки, но и простота ее конструкции и возможность быстрого монтажа-демонтажа всех комплектующих деталей.
При строительстве любого дома или гаража/сарая/бани обязательно понадобится сооружать опалубку. Бетонные работы по фундаменту или, например, возведение монолитных стен без этого не провести.
Оглавление: - -
В строительстве различают два вида опалубки – съемная и несъемная. Каждая из них нашла свое применение в процессе возведения зданий разного назначения, но несъемная опалубка чаще применяется для возведения сложных конструкций, многоэтажных домов. Для ее изготовления используются готовые блоки из арболита или пенополистирола – ничего самостоятельно делать не нужно. Нередко при обустройстве несъемной опалубки используют теплоизоляционные твердые материалы – в таком случае решается сразу две проблемы: и опалубка готова, и дополнительных работ по теплоизоляции строения не нужно будет проводить. Кстати, именно с этой целью используют и специфические отделочные материалы для выставления несъемной опалубки – здание будет сразу иметь неплохой внешний вид.
Обратите внимание: если при строительстве частного дома используется несъемная опалубка, то специалисты рекомендуют использовать для нее теплоизоляционный материал арболит. Пенополистирол не рекомендуется использовать в строительстве именно жилых помещений – он отличается способностью выделять в воздух токсичные вещества.
Несъемная опалубка позволяет значительно сэкономить – такие монолитные стены будут гораздо дешевле, чем обычная кирпичная кладка. И процесс собственно возведения строения будет протекать быстрее – при заливке несъемной опалубки цементным раствором обычно используют «миксер», который подает основной материал через трубу под достаточно большим давлением, а ручной труд минимизируется.
Съемная опалубка
А вот с таким сооружением все гораздо сложнее, но и интересней. Дело в том, что съемная опалубка – это самый простой способ обустройства фундамента для кирпичной кладки. Чаще всего именно так и проводится частное строительство. Поэтому как раз о съемной опалубке стоит получить больше информации – пригодится всем, кто намерен стать владельцем собственных квадратных метров.
Требования, которым должна соответствовать съемная опалубка :
Материал для опалубки – что выбрать
Многие специалисты рекомендуют использовать для возведения опалубки металлические щиты – они продаются на строительных торговых площадках. Такие щиты имеют абсолютно гладкую поверхность, не допускают какой-либо протечки раствора, быстро разбираются в случае необходимости. Есть только одно «но» — стоимость таких металлических щитов для возведения опалубки уж слишком высока, поэтому сэкономить не получится.
Еще один вариант материала для обустройства рассматриваемого сооружения – фанерные листы. Они очень удобны в работе, быстро разбираются при необходимости, легкие в монтаже. Но следует учесть следующие особенности опалубки из фанерных листов :
Но самым надежным и проверенным десятилетиями материалом для обустройства опалубки является деревянная доска. Причем, именно для рассматриваемого сооружения подойдет даже обычная необрезная доска толщиной 10 мм – она отличается низкой стоимостью, что не может не радовать тех, кто занимается строительством собственного дома. Нужно будет собрать каркас для щитов – его делают из деревянных брусков размером 40х60 мм, а укосы и стяжки можно использовать из любых материалов (чаще всего эту роль опять-таки выполняют древесные бруски). Важно, чтобы весь материал для возведения опалубки из деревянных досок был прочным, надежным и смог обеспечить устойчивость конструкции.
Обратите внимание: фундамент, залитый в съемную опалубку из деревянной доски, не будет иметь абсолютно ровной поверхности. Но этот факт будет достаточно полезным – на такую неровную поверхность отлично ложится любой клеевой состав, который используется для проведения отделочных и теплоизоляционных работ.
Пошаговая инструкция изготовления опалубки из досок
Изготовление опалубки своими руками – дело не трудное, но достаточно кропотливое. Специалисты утверждают, что даже абсолютный новичок справится с этим заданием — главное, четко следовать пошаговой инструкции.
Этапы изготовления опалубки своими руками :
- Подготовка материала . Деревянные бруски нужно нарезать на отрезки одинаковых размеров — они должны быть минимум на 50 см выше предполагаемого фундамента. Одну сторону каждого бруска нужно заточить для того, чтобы легко и просто вогнать каждый брусок в грунт – это можно сделать с помощью ножа/топора.
Теперь нужно подготовить доски – их нарезают в размер будущего щита, подгоняют так, чтобы между сторонами соприкосновения не было образовано щелей.
Обратите внимание: выбор толщины деревянных досок делается в индивидуальном порядке, учитывая массу бетонного раствора, который будет заливаться в уже готовую опалубку. Чаще всего используют размер доски 24-36 мм (толщина).
- Сборка щитов . На ровной поверхности выкладываются бруски – расстояние между ними должно быть в среднем 1 метр, выравнивается верхний край брусков по уровню. Теперь сверху на подготовленные бруски кладут деревянные доски и закрепляют их саморезами или гвоздями.
Обратите внимание:
шляпки саморезов должны находиться с внутренней стороны деревянных щитов будущей опалубки (а в возведенном сооружении они окажутся с наружной стороны) – это обеспечит простоту и легкость разборки опалубки.
- Разметка и установка опалубки . Сначала делают на земле разметку будущего фундамента – это удобно сделать с помощью колышков (металлических или деревянных) и веревки. Затем копают траншею под фундамент в точном соответствии с проектными документами и готовят «подушку» под бетонный раствор – это чаще всего слой песка и следующий за ним слой среднефракционного гравия, которые тщательно утрамбовывают.
Обратите внимание:
глубина траншеи определяется в индивидуальном порядке – все зависит не только от вида грунта, но и от глубины промерзания почвы. Ширина траншеи специально делается несколько больше – учитывается толщина деревянных досок в опалубке.
Далее устанавливаются собранные деревянные щиты – заостренные бруски просто вгоняются в почву, можно немного постучать по опорным планкам молотком – конструкция должна плотно «сесть» на почву, быть устойчивой и не шататься. Обязательно нужно использовать отвес и уровень – опалубка должны быть установлена идеально ровно и по горизонтали, и по вертикали.
Между собой деревянные щиты, уже установленные в траншее, скрепляются специальными хомутами – их роль выполняют П-образные конструкции из доски или бруса. Подобное крепление не даст щитам расходиться между собой во время непосредственной заливки бетона – его масса просто может раздвинуть щиты опалубки.
Обратите внимание: в некоторых случаях может обнаружиться недостаточная устойчивость щитов – это нельзя оставлять без внимания. Для усиления рассматриваемой конструкции используют укосы – это бруски из дерева, срезанные под углом в 45 градусов и установленные на наружной стороне деревянных щитов. Такие укосы просто служат распоркой между опалубкой и грунтом.
- Последняя подготовка . Обязательно после установки опалубки своими руками выстелите стены рассматриваемого сооружения полиэтиленовой пленкой – это предотвратит вытекание бетонного раствора через щели между досками в щитах (к сожалению этого не избежать даже при особо тщательной подгонки каждой доски) и обеспечит простоту и легкость процесса съема опалубки.
Осталось только установиться арматуру и залить бетон. Теперь нужно будет подождать несколько дней (от 2 до 4) – бетонный раствор «схватится» и можно будет приступать к разборке опалубки. Некоторые ожидают того момента, когда фундамент полностью высохнет – проходит от 2 до 8 недель. Чтобы точно определить время разборки съемной опалубки, стоит взглянуть на фундамент сверху – если появились минимальные зазоры между бетонным раствором и деревянными щитами, то можно приступать к задуманной работе.
Разборка опалубки производится в следующем порядке :
- снимают укосы с наружной стороны деревянных щитов (если они были выставлены);
- затем откручивают стяжки и хомуты;
- в последнюю очередь поочередно убирают деревянные щиты.
Обратите внимание:
чтобы облегчить процесс снятия деревянных щитов с фундамента, можно слегка постукивать по их поверхности молотком. Но нельзя переусердствовать – бетонный раствор еще не застыл полностью, и разрушить конструкцию очень легко даже неаккуратным ударом.
Кстати, специалисты рекомендуют перед установкой деревянных щитов в траншею под фундамент обработать их любым масляным раствором (хоть растительным маслом с кухни!) – это обеспечит плохую адгезию с бетонным раствором, поэтому снять деревянные щиты будет проще простого.
Строительство современных зданий и сооружений осуществляется в основном по особым проектам. Строения сложной конфигурации возводят из монолитного железобетона. Монолитные конструкции формируют путём заливки бетона в систему ограждающих плоскостей – опалубку, которая может быть изготовлена из различных материалов.
Стеновая опалубка, как вид удерживающих систем, позволяет с точностью возводить несущие элементы строения без потери качества. В данной статье мы рассмотрим из чего и как сделать опалубку для монолитной стены.
Виды опалубки для монолитных стен
Опалубка для стен — это система щитов разного размера Назначение опалубки для стен заключается в том, чтобы удержать жидкую массу бетона в нужной форме и объёме до её полного застывания.
Материалы для ограждений должны обладать достаточной прочностью и надёжностью, чтобы, не деформируясь, выдержать напор массы залитого бетона. Сделанный каркас ограждений должен быть герметичной конструкцией, не допускающей утечки раствора.
Стеновая опалубка представляет собой систему щитов разной конфигурации и размеров. Материалы для опалубки стены определают названия видов ограждений:
- деревянные щиты;
- строительная фанера;
- металлические щиты;
- пластиковые панели;
- алюминиевые щиты;
- несъёмные блоки;
- подсобный материал.
Каркас из деревянных щитов для формирования монолитной бетонной стены собирают из досок твёрдых пород дерева.
При строительстве малоэтажного небольшого дома опалубку для стен собирают из досок и бруса своими руками.
В качестве материалов для опалубки, как правило, применяют сухие обрезные доски с гладкой поверхностью толщиной от 25 мм до 30 мм. Основные крепёжные элементы опалубки – это брусья с поперечным сечением 50 х 50 мм и 70 х 70 мм.
Дерево – это достаточно прочный строительный материал, легко поддающийся обработке. При установке крепежа деревянных щитов всегда есть возможность изготовить нужные детали из подручного пиломатериала.
После затвердевания бетона деревянную опалубку снимают Съёмная опалубка из деревянных щитов для стен после застывания бетонного монолита подлежит разборке.
Все элементы опалубки при сборке крепят гвоздями, которые хорошо входят в тело дерева и прочно скрепляют детали конструкции. Выполнение этих работ своими руками не вызовет больших затруднений.
Стены дома будут гладкими, если внутреннюю поверхность щитов покрыть полимерной плёнкой.
При разборке ограждений щиты будут легко отделяться от монолита, не нанося при этом повреждений поверхности бетона.
На возведении монолитных стен крупных объектов деревянные щиты не применяются.
Строительная фанера
Гладкая поверхность фанеры позволяет сделать идеально ровные стены Фанера, используемая для опалубки, представляет собой несколько слоёв шпона из твёрдых пород дерева, склеенных между собой. Листы шпона скрепляют под сильным нагревом и давлением. Благодаря этому, строительная фанера обладает отличными эксплуатационными качествами.
Абсолютно гладкая поверхность позволяет получить идеально ровные стены. Съёмная опалубка из фанеры может многократно использоваться. Технология установки системы ограждений из данного материала практически ничем не отличается от монтажа каркаса из деревянных щитов. Существенное отличие состоит в том, что в качестве крепёжных метизов применяют шурупы вместо гвоздей.
Построить свой дом из монолитных стен при наличии опыта в строительстве вполне возможно, применяя опалубку из строительной фанеры, собранную своими руками.
Металлические щиты
Металлическая опалубка снабжена элементами фиксации Металлические листы с рёбрами жёсткости изготавливают различных размеров. Комплекты стальных щитов включают в себя полный набор элементов фиксации ограждающих плоскостей в проектном положении. Замковые устройства обеспечивают герметичные стыки между стальными панелями.
Стальные щиты применяют для возведения стен в крупных промышленных и гражданских строениях. Крупноразмерные панели обладают большим весом. Съёмная опалубка из металлических щитов монтируется с помощью грузоподъёмных механизмов (башенных кранов и автокранов).
Металлические ограждения бывают двух видов:
Переставные щиты
Переставная опалубка из стальных панелей позволяет воздвигать высокие стены в короткие сроки. В то время, когда нижний ярус монолита набрал прочность, стальные панели демонтируют и устанавливают на новом уровне.
Переставляться металлические щиты могут только с помощью грузоподъёмных машин и механизмов.
Система скользящих панелей представляет собой сложный механизированный комплекс ограждающих конструкций, состоящий из комплекта стальных элементов, подъёмных устройств и такелажных приспособлений.
Технология формирования монолитной стены с применением скользящей опалубки заключается в том, что во время послойного формирования монолита, ряд щитов передвигается в необходимую сторону для заливки очередного уровня монолитной стены.
Основным недостатком стальных щитов является коррозия металла. Однако, при своевременном уходе за металлом ограждения прослужат много лет.
По причине высокой несущей способности металлические щиты используются для заливки подпорных стен, которые служат поддержкой массивных элементов строений. О том, как работать со скользящей опалубкой, смотрите в этом видео:
Зачастую для ликвидации угрозы разрушения дома впритык к его стенам воздвигают монолитные сооружения в виде треугольной фигуры с прямым углом в основании подпорной стены.
Для возведения монолитных стен своего дома застройщик может взять у строительной организации металлические щиты небольших размеров в аренду. Установка своими руками арендованной мелкощитовой металлической опалубки позволит сэкономить время и деньги.
Пластиковые панели
Пластиковая опалубка недешева, так что можно ее просто арендовать на время Полимерные панели выгодно отличаются от металлических щитов своим небольшим весом. Щиты – конструкции многоразового пользования.
Пластиковые ограждения легко переставляют вручную. Их применяют для заливки монолитных стен небольшой высоты.
Внешние поверхности панелей легко деформируются от случайных ударов.
Во время монтажа и разборки пластикового каркаса нужно предельно аккуратно обходиться с панелями.
Пластиковые панели стоят недёшево, поэтому их выгодно брать также в аренду.
Алюминиевые ограждения
По способу применения алюминиевые щиты близки металлической опалубке. Ограждения из цветного металла практически не подвергаются коррозии и обладают малым весом. Для возведения стен застройщик может установить вертикальные ограждения из алюминия своими руками. Пример применения алюминиевой опалубки смотрите в этом видео:
Недостатком панелей является их высокая стоимость. Алюминиевые конструкции требуют бережного обращения, поскольку легко деформируются даже от небольших случайных силовых воздействий.
Несъёмные блоки
Последнее время широкую популярность приобретают несъёмные ограждения, которые изготавливаются в виде объёмных блоков из вспененного полимера (полиуретана).
Внутреннюю полость полимерных блоков заливают бетонной смесью. Поверхность из полиуретана становится частью стен. Боковые поверхности стен красят или покрывают декоративным облицовочным материалом.
Полиуретан сам по себе является отличным теплоизолятором. Стены с таким полимерным покрытием хорошо сохраняют температуру внутри помещения в зимний период.
Подсобный материал
По большому счету, для опалубки подойдут любые подручные средства с ровной поверхностью и краями В домашнем хозяйстве часто возникает потребность в строительстве небольших дворовых построек.
Для возведения монолитных стенок небольшой толщины хозяин дома готовит опалубку из подсобного материала.
Это может быть шифер, листы асбоцемента, обрезков профнастила, фанеры или любого влагостойкого листового материала.
Обобщая вышеизложенное, тезисно внесем в таблицу краткие характеристики и сферу применения наиболее популярных видов опалубки.
| № | Виды ограждений для монолитных стен | Сфера применения | Частота использования |
|---|---|---|---|
| 1 | Малоэтажные сооружения | Одноразовые | |
| 2 | Строительная фанера | Малоэтажные сооружения | Одноразовые |
| 3 | Металлические щиты | Крупные многоэтажные объекты | Многоразовая |
| 4 | Пластиковые панели | Крупные многоэтажные объекты | Многоразовая |
| 5 | Алюминиевые ограждения | Крупные многоэтажные объекты | Многоразовая |
| 6 | Несъёмные блоки | Объекты гражданского назначения | Одноразовые |
| 7 | Подручный материал | Лёгкие хозяйственные постройки | Одноразовые |
Из приведенных данных усматривается, что при одинаковых условиях можно применять опалубку разных видов. На окончательный выбор ограждающих конструкций влияют технико-экономические показатели проекта строения.
В районах, где расположены металлургические предприятия, всегда можно приобрести отходы производства – котельный шлак. Это очень дешёвый строительный материал, который используют при строительстве дач и небольших частных домов. Подробнее о материале смотрите в этом видео:
Шлакобетон готовят из смеси шлака и цемента в пропорции 5: 1. Иногда вместо цемента применяют известь и глину.
Для возведения монолитных стен из шлакобетона изготавливают специальную переставную деревянную опалубку. Ограждение представляет сборно-разборную конструкцию из деревянных щитов и хомутов.
Шлакобетон засыпают в опалубку послойно с толщиной каждого слоя 200 мм. Каждую насыпку трамбуют, тщательно распределяя материал по углам и периметру опалубки в местах сопряжения стен. По мере застывания очередного слоя смеси опалубку передвигают вверх.
Строительство дома из монолитного шлакобетона будет стоить гораздо дешевле, чем возведение аналогичного строения из монолитного железобетона.
